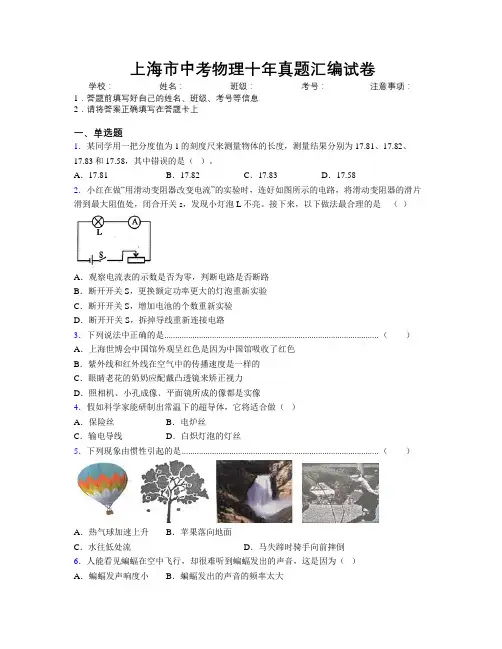

上海市中考物理十年真题汇编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．某同学用一把分度值为1的刻度尺来测量物体的长度，测量结果分别为17.81、17.82、17.83和17.58，其中错误的是（）。
A．17.81 B．17.82 C．17.83 D．17.582．小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮。
接下来，以下做法最合理的是（）A．观察电流表的示数是否为零，判断电路是否断路B．断开开关S，更换额定功率更大的灯泡重新实验C．断开开关S，增加电池的个数重新实验D．断开开关S，拆掉导线重新连接电路3．下列说法中正确的是................................................................................................... （）A．上海世博会中国馆外观呈红色是因为中国馆吸收了红色B．紫外线和红外线在空气中的传播速度是一样的C．眼睛老花的奶奶应配戴凸透镜来矫正视力D．照相机、小孔成像、平面镜所成的像都是实像4．假如科学家能研制出常温下的超导体，它将适合做（）A．保险丝B．电炉丝C．输电导线D．白炽灯泡的灯丝5．下列现象由惯性引起的是........................................................................................... （）A．热气球加速上升B．苹果落向地面C．水往低处流D．马失蹄时骑手向前摔倒6．人能看见蝙蝠在空中飞行，却很难听到蝙蝠发出的声音，这是因为（）A．蝙蝠发声响度小B．蝙蝠发出的声音的频率太大C．蝙蝠本来就不发声D．蝙蝠发出的声音的频率太小7．如图所示，开关闭合后，以下操作可使通电螺线管磁性增强的是 ....................... （）A．减少电池个数B．增加通电时间C．滑动变阻器滑片P向右移D．滑动变阻器滑片P向左移8．你是否注意到这种现象，无论是锯木头的锯子还是锯钢铁的锯子，它们的锯齿都是东倒西歪不在一个平面上，这是因为......................................................................................... （）A．这样能使锯齿更锋利B．这样使锯条更耐受撞击C．锯条用的太久，锯齿被撞歪了D．可以使锯口变宽，减小材料对锯条的摩擦力D9．一物体沿固定的粗糙斜面匀速下滑，物体在下滑的过程中（）A．动能不变，势能减小，机械能不变B．动能不变，势能减小，机械能减小C．动能增大，势能减小，机械能不变D．动能增大，势能减小，机械能减小10．一位司机驾驶大货车在某路段行驶，由于超速被警察拦住，警察对司机说：“先生，刚才你的车速为70km/h，超速了。
上海市中考物理十年真题汇编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．水结成冰，下列物理量不变的是（ ） A ．内能 B ．密度 C ．比热容D ．质量 2．一只水捅掉在了井里，在打捞水桶时里面带了些水，则下列各项属于有用功的是（ ）A ． 把桶中的水提高做的功B ． 把桶提高做的功C ． 把桶和水提高做的功手拉打捞绳所做的功3．一个空心球壳总体积为V ，空心部分的容积为V 4．当它漂浮在水面时，有34V 的体积浸没在水中．若将球的空心部分注满水，再将这球放入水中，那么（ ）A ．球将沉到水底B ．球将在水中悬浮C ．球仍漂浮在水中，但露出水面的部分小于总体积的14D ．球仍漂浮在水中，且有14的体积露在水面外 4．端午节赛龙舟时，全体划桨手在指挥的同一号令下有节奏的齐力向后划水，龙舟快速前进，那么使龙舟、人、桨一起前进的施力物体是：（ ）A ．龙舟B ．人C ．船桨D ．水5．一个物体沿圆形轨道运动，在相等时间内通过的路程相等，则物体的运动状态:（ ）A ．不断改变;B ．始终不变;C ．有时改变，有时不改变;D ．无法确定. 6．在使用天平时，取砝码必须用镊子，其主要原因是:（ ） A ．用镊子比用手方便、灵活;B ．防止砝码弄脏、生锈，影响称量的准确程度;C ．只有用镊子取砝码才能做到轻拿轻放;D ．照顾“左撇子”的操作习惯.7．一个中学生的质量约为:（ ）A ．500 kg; B. 50 kg; C ． 5 kg; D.0.5 kg.8．如上右图所示的电路，电源电压保持不变，闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知 （选填“甲”或 “乙”）是电压表V 1示数变化的图像，电源电压为 V ，电阻R 1的阻值为 Ω9．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。
2010年上海市初中毕业生统一学业考试一、选择题1．【参考答案】B【测量目标】基础知识/知道简单物理现象和基本物理事实【知识内容】物质/宇宙/太阳系【试题分析】太阳是银河系中的一颗普通恒星，地球是太阳系中的一颗行星；由于合适的位置而适合人类生存，成为人类的家园。
故选B。
2．【参考答案】C【测量目标】基础知识/知道生活、生产中常见的物理知识【知识内容】能量/能的转化与能量守恒【试题分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化，压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的机械能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的机械能。
故选C。
3．【参考答案】A【测量目标】基础知识/理解基本物理概念和规律【知识内容】电磁运动/光的传播/三色光【试题分析】色光的三原色是：红、绿、蓝。
故选A。
4．【参考答案】A【测量目标】基础知识/知道生活、生产中常见的物理知识【知识内容】能量/机械能/势能【试题分析】杂技表演者在离板后的上升过程中，质量不变，高度增大，重力势能增大，质量不变，速度越来越小，动能越来越小。
故选A。
5．【参考答案】B【测量目标】基础知识/知道生活、生产中常见的物理知识【知识内容】电磁运动/光的传播/平面镜成像【试题分析】平面镜成像的特点，像到平面镜的距离等于物体到平面镜的距离，像和物体关于平面镜对称。
从图中可以看出蜡烛在第三列，甲在第二列，不对称，故A错误；蜡烛在第三列，和平面镜的距离为一行多，乙也在第三列，和平面镜的距离为一行多，对称，故B正确；丙在第四列，不对称，故C错误；丁在第四列，不对称，故D错误；故选B。
6．【参考答案】D【测量目标】基础知识/知道生活、生产中常见的物理知识【知识内容】机械运动/力/合力同一直线上二力的合成【试题分析】苹果下落时所受重力的方向竖直向下，所受阻力的方向竖直向上，即苹果受到的是同一直线上反方向的两个力；故苹果的合力大小F=G-f＜G，合力方向竖直向下。
2010年上海市浦东新区中考理化二模试卷和答案物理部分理化试卷(满分150 分，考试时间100 分钟)物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题(共16 分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．一名中学生的质量可能是( )A. 50 克B. 500 克C. 5 千克D. 50 千克2．在乐音的特征中，与发声体振动幅度有关的是( )A. 响度B. 音调C. 音色D. 频率3．下列家用电器分别正常工作相同时间，消耗电能最多的是( )A. 收音机B. 白炽灯C. 空调机D. 电视机4．物体在平面镜中所成像的大小取决于( )A. 镜的大小B. 物的大小C. 物与镜的距离D. 像与镜的距离5．在图1所示关于氢原子结构的行星模型中，最合理的是质子A B C D6．甲乙两小车运动的s-t 图像如图2所示，由图像可知( )A. 甲、乙两车都做匀速直线运动B. 甲车速度为20 米/秒，乙车速度为15 米/秒C. 甲、乙两车都受平衡力的作用D. 甲车受平衡力，乙车不受平衡力S/米7．在图 3 所示的电路中，电源电压保持不变。
闭合电键 S ，电路正常工作。
过了一会儿， 灯 L 熄灭，两电表指针发生同向偏转；另用一导线并联在 L 两端，均再无其他现象发生。
若 电路中只有一处故障，且只发生在 L 或R 上，由此可以判断( )A . 可能是 R 断路B . 可能是 R 短路C . 一定是 L 断路D . 一定是 L 短路图 38．甲、乙两个实心正方体分别放在水平地面上，它们对地面的压强相等，已知ρ甲＜ρ乙。
分别在这两个正方体上放物体后，以下说法正确的是()A . 分别放上等质量的两块铁块后，两正方体对地面的压强还是相等B . 分别放上等质量的铁块和木块后，甲正方体对地面增加的压强大C . 分别放上等体积的两块铁块后，两正方体对地面的压强可能相等D . 分别放上等体积的铁块和木块后，两正方体对地面的压强可能相等二、填空题(共 26 分) 请将结果填入答题纸的相应位置。
-2010年上海市物理中考卷及其部分答案免费提供,欢迎广大考生下载上海市2022年中等学校高中阶段招生文化考试理化试卷物理部分一、填空题（共20分)1．光在真空中沿__________传播，光在10秒内传播的距离为__________千米。
32．铁的比热容为0.45×10________________（填单位)。
质量为10千克的铁块，温度从20℃升高到220℃时，所吸收的热量为______________焦。
3．针对我国土地沙化及沙尘暴日益严重的形势，专家们建议：要提高植被覆盖率，减少裸地面积。
这样可以使土壤中的水分蒸发__________（选填“减慢”或“加快”)。
4.某水池水深3米，水对池底的压强为____________帕。
5．在沙发下面装上小轮后，移动沙发时感到省力，这是因为_______________________ ______________________________________.6．如图1所示，某人用大小相同的力作用于弹簧，观察比较图1（a)、（b)两图，可知力的作用效果与力的________________有关。
―437．物体所受的重力为5牛，体积为5×l0米。
当它浸没在水中时，所受的浮力为_______牛；浮力和重力的合力为________牛，方向________________。
8．如图2所示，在马路的交叉口有一组交通指示灯指挥着来往车辆和行人的交通行为。
每只灯泡上都标有“220V100W”的字样，则这组交通指示灯正常工作1小时，所消耗的电能约为_______度。
9.在电路中，若发生如图3所示的现象，则在A、B间可能连接了______________________ _____________________（写出二种）。
图1 图2 图310．电阻R1和R2的阻值分别为12欧和60欧，把它们并联接在12伏的电源上，则电路的总电阻一定_____12欧（选填“小于”、“等于”或“大于”)；10秒内通过电阻R1横截面的电量为______库；10秒内电流通过电阻R2所做的功为___________焦。
重庆市2009年初中毕业暨高中招生考试物理试卷（全卷共四个大题，满分80分，与化学共用120分钟完卷。
）一、选择题：（每小题只有一个选项符合题意，将正确选项前的字母填入题后的括号中，每小题3分，共21分。
）1．近年来，美丽山城天更蓝、水更清，大雾，天气明显比往年少……。
2010年2月，重庆市被命名为“国家园林城市”。
其中雾的形成属于物态变化中的A．熔化B．液化C．汽化D．升华2．下列数据中，最接近实际情况的是A．教室课桌的高度约80cm B．9年级物理书的质量约为3kgC．教室日光灯通过的电流约为10A D．人步行的平均速度约为10m/s3．如图所示的光学仪器中，使用时主要是利用反射成像的是B4．楠楠同学在中考备考时，准备有：①透明塑料笔袋，②金属刀片，③塑料三角板，④铅笔芯，⑤橡皮擦等物品。
上述五种物品中，其中属于绝缘体的有A．①③⑤B．②④⑤C．③④⑤D．①②④5．如图是运动员顶足球的情景，以下说法中正确的是A．顶足球时，球对头没有作用力B．足球在空中一直受到头的作用力C．足球在空中继续运动是由于惯性D．头对足球的力和足球的重力是一对平衡力6．2010年4月14日，青海玉树发生强烈地震。
地震后运送救灾物资的飞机对灾区投放物品，物品在空中匀速下落的过程中，其动能和重力势能的变化是A．动能增加，重力势能增加B．动能减少，重力势能减少C．动能不变，重力势能减小D．动能不变，重力势能增加7．重庆高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法中正确的是A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆超重时，称重表的示数越小D．当车辆超重时，称重表的示数越大二、填空作图题：（将正确答案填在题中的横线上，每空1分，第15题作图2分，共16分。
）8．2009年7月22日，重庆市民领略了500年一遇的日全食天象奇观，如图所示，每一个观测者都被这大自然的奇观所吸引和震撼，其实日食的产生是由于光沿__直线___传播形成的。
嘉定区初三物理第一学期期末质量抽查试卷（满分：90分考试时间：60分钟）一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．在下列科学家中，为纪念他的贡献，将其名字作为物理量单位的是( ) A托里拆利。
B阿基米德。
C牛顿。
D伽利略。
2．将一根铁棒截去一半，对于剩余部分，没有发生变化的物理量是( ) A质量。
B密度。
C电阻。
D体积。
3．凸透镜焦距为20厘米，主光轴上距焦点10厘米处的物体通过透镜成的像一定( ) A正立的。
B倒立的。
C放大的。
D缩小的。
4．下列日常生活中使用的器件中，利用大气压强来工作的是( ) A吸尘器。
B电视机。
C微波炉。
D洗衣机。
5．如图l所示，悬挂在上海世博会德国馆内的金属球设有声控装置，一旦参观者齐声高喊，金属球就会应声摆动，呼喊声越大，金属球摆动的幅度越大。
以下说法错误．．的是( )A 这个实验表明声音不仅能传递信息，还可以传递能量。
B 参观者的呼喊声带着能量通过空气传播到这个金属球。
C 物理学上用“响度”来表示呼喊声的“大小”。
D 物理学上用“音调”来表示呼喊声的“大小”。
6．如图2所示，周力F1匀速竖直提起重为G的物体A，不考虑摩擦，则物体A在匀速向上时所受到的合力大小是( )A F1＋G。
B F1－G。
C F1。
D 零。
7．如图3所示，两个盛有等高液体的圆柱形容器A和B，底面积不同（S A >S B），液体对容器底部的压力相等，现将甲球浸没在A容器的液体中，乙球浸没在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压强相等，则一定是( )A 甲球的体积大于乙球的体积。
B 甲球的体积小于乙球的体积。
C 甲球的质量大于乙球的质量。
D 甲球的质量小于乙球的质量。
8．在图4所示的电路中，电源电压不变。
闭合电键S，灯L1、L2都发光。
过了一会儿，其中的一盏灯突然熄灭，而电压表V l的示数变大，电压表V2的示数变小，则该电路中出现的故障可能是( )A 灯L1短路。

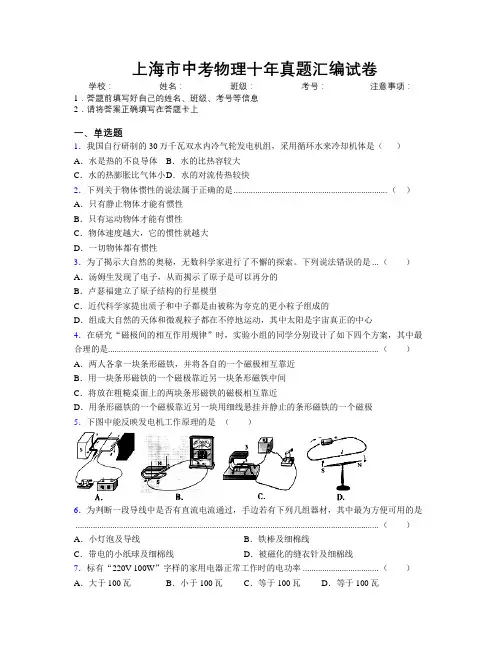

上海市中考物理十年真题汇编试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．我国自行研制的30万千瓦双水内冷气轮发电机组，采用循环水来冷却机体是（）A．水是热的不良导体B．水的比热容较大C．水的热膨胀比气体小D．水的对流传热较快2．下列关于物体惯性的说法属于正确的是....................................................................... （）A．只有静止物体才能有惯性B．只有运动物体才能有惯性C．物体速度越大，它的惯性就越大D．一切物体都有惯性3．为了揭示大自然的奥秘，无数科学家进行了不懈的探索。
下列说法错误的是 ... （）A．汤姆生发现了电子，从而揭示了原子是可以再分的B．卢瑟福建立了原子结构的行星模型C．近代科学家提出质子和中子都是由被称为夸克的更小粒子组成的D．组成大自然的天体和微观粒子都在不停地运动，其中太阳是宇宙真正的中心4．在研究“磁极间的相互作用规律”时，实验小组的同学分别设计了如下四个方案，其中最合理的是............................................................................................................................. （）A．两人各拿一块条形磁铁，并将各自的一个磁极相互靠近B．用一块条形磁铁的一个磁极靠近另一块条形磁铁中间C．将放在粗糙桌面上的两块条形磁铁的磁极相互靠近D．用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极5．下图中能反映发电机工作原理的是（）6．为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是 ............................................................................................................................................ （）A．小灯泡及导线B．铁棒及细棉线C．带电的小纸球及细棉线D．被磁化的缝衣针及细棉线7．标有“220V 100W”字样的家用电器正常工作时的电功率 ................................... （）A．大于100瓦B．小于100瓦C．等于100瓦D．等于100瓦8．反一只“220V，100W”的灯泡甲和一只“220V，40W”的灯泡乙串联后接在380V的电源上，则（）A．甲完好，乙烧坏B．甲烧坏，乙完好C．甲、乙都不会烧坏D．甲乙都会烧坏.9．如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小10．如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中 ..... （）A．电流表的读数变大，电压表的读数变小，灯泡变暗B．电流表的读数变小，电压表的读数变大，灯泡变亮C．电流表、电压表的读数都变小，灯泡变暗D．电流表、电压表的读数都变大，灯泡变亮11．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］（）A．电流较大B．电流较小C．电压较大D．电压较小12．在图（甲）所示的电路中，A１的示数为1.2A，A２的示数如图（乙）所示．下列判断正确的是 .................................................................................................................................... （）A．通过L１的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为2.5A13．生活中常有“扬汤止沸”和“釜底抽薪”的说法。
2010年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．地球是人类生存的家园，它属于太阳系中的 （ ） A ．恒星 B ．行星 C ．卫星 D ．彗星2．四冲程汽油机在工作过程中，将燃气的内能转化为机械能的冲程是 （ ） A ．吸气冲程 B ．压缩冲程 C ．做功冲程 D ．排气冲程3．在各种色光中，被称为三原色光的是 （ ） A ．红、绿、蓝 B ．红、黄、蓝 C ．红、黄、绿 D ．黄、绿、蓝4．如图1所示，杂技表演者在离板后的上升过程中，她的 （ ） A ．重力势能增大，动能减小 B ．重力势能增大，动能增大 C ．重力势能减小，动能减小 D ．重力势能减小，动能增大5．如图2所示，蜡烛在平面镜M 中所成像的位置应在图中的 （ ） A ．甲处 B ．乙处 C ．丙处 D ．丁处6．重为G 的苹果从树上竖直下落，若苹果在空中所受阻力小于G ，则苹果在竖直下落的过程中受到的合力大小 （ ）A ．等于GB ．等于0C ．大于GD ．小于G7．如图3所示的电路，电源电压保持不变。
电键S 闭合时，发现只有两个电表的指针图1图2发生偏转，电路中的电阻R 或灯L 有一个出现了故障，则可能是 （ ）A ．电流表A 示数为零，电阻R 短路B ．电流表A 示数为零，灯L 断路C ．电压表V 2示数为零，电阻R 短路D ．电压表V 2示数为零，灯L 断路8．如图4所示，两个盛有等高液体的圆柱形容器A 和B ，底面积不同（S A <S B ），液体对容器底部的压强相等。
现将甲球浸没在A 容器的液体中，乙球浸没在B 容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定是 （ ）A ．甲球的质量小于乙球的质量B ．甲球的质量大于乙球的质量C ．甲球的体积小于乙球的体积D ．甲球的体积大于乙球的体积二、填空题（共26分）请将结果填入答题纸的相应位置。
9．教室内日光灯正常工作的电压为________伏，日光灯与电风扇之间是________连接的（选填“串联”或“并联”），学校每月的耗电量用________表测量。
10．体育运动中蕴含很多物理知识：运动员挥拍用力击打乒乓球主要是为了改变球的____________；射箭运动员用力拉弓主要是为了改变弓的____________；短跑运动员跑到终点时由于具有惯性，仍要保持原有的____________继续向前运动（本题均选填“形状”或“运动状态”）。
11．小华乘水上游船进入世博园的过程中，若以游船为参照物，浦江两岸的建筑物是________的。
如图5所示的s-t 图像反映了游船在某段江面上的运动情况，由图像可得该游船行驶的速度为________米/秒，它在30秒内通过的路程为________米。
12．透镜在生活中应用广泛，投影仪的镜头、放大镜都用到了______透镜（选填“凸”或“凹）。
不同的投影仪成的是______像，放大镜成的是______像（均选填“虚”或“实”）。
图4图6图5查漏补缺教育13．木块在大小为10牛的水平拉力作用下，沿水平面匀速前进2米，拉力做功为_____焦，木块受到的摩擦力的大小为_____牛；若木块重16牛，在此过程中重力做功为_____焦。
14．某导体两端电压为6伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为________库，电流做功为________焦。
一盏10瓦的节能灯亮度相当于一盏100瓦的白炽灯，若它们都正常发光10小时，节能灯与白炽灯相比，可节能________千瓦时。
15．如图6所示的电路，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将________，电压表V 示数与电流表A 示数的比值将________（均选填“变小”、“不变”或“变大”）。
16．为了研究物体的运动状态与受力情况之间的关系，用钩码（重1牛）、测力计、打点计时器和纸带进行实验。
实验中，先将钩码挂在已经调好的测力计下，且处于静止状态，如图7（a ）所示。
接着，在钩码的下端固定纸带，并使纸带穿过打点计时器，然后分别三次拉动钩码竖直向上运动，每次拉动过程中，观察到一段时间内测力计的示数是不变的，纸带上的点记录了这段时间内钩码的运动情况，三次实验如图7（b ）、（c ）、（d ）所示。
请仔细观察图中的测力计示数和对应的纸带，归纳得出初步结论。
（1）由图7（a ）与（b ）与（c ）可得：______________________________________。
（2）由图7（a ）与（d ）或（b ）与（d ）或（c ）与（d ）可得：___________________ _________________________________________。
三、作图题（共6分）请将图直接画在答题纸的相应位置，作图必须使用2B 铅笔。
17．重为4牛的物体静止在水平面上，用力的图示法在图8中画出它所受的重力G 。
18．根据图9中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极。
四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置。
图8图919．质量为1千克的水，温度升高了80℃，求水吸收的热量。
[C 水=4.2×103焦/（千克·℃）]20．小海同学游泳时排开水的体积为0.05米3，求他受到的浮力大小21．如图10所示的电路，电源电压为6伏且保持不变。
滑动变阻器R 2上标有“2A 10Ω”的字样。
滑动变阻器滑片P 在最右端时，闭合电键S ，通过电阻R 1的电流为0.5安。
求：（1）电阻R 1的阻值； （2）通过干路中的电流；（3）移动滑动变阻器滑片P ，在电路安全工作的情况下，R 2消耗的电功率范围。
22．放置在水平地面上的两个物体A 和B 均为实心长方体，它们的长、宽、高如图11所示。
物体A 的密度为0.8×103千克/米3，物体B 的质量为8千克。
求：（1）物体A 的质量；（2）物体B 所受的重力；（3）在保持物体A 、B 原有放置方式的情况下，若沿竖直方向截取物体，并通过一定的方法使它们对水平地面的压强相等。
下表中有两种方案，请判断这两种方案是否可行，若认图10图11查漏补缺教育③计算截取的长度五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23．在“探究杠杆平衡的条件”实验中，为便于直接从杠杆上读出_______的数值，应使杠杆在_______位置保持平衡。
在“验证凸透镜成像规律”实验中，要将蜡烛、凸透镜和光屏依次放置在光具座上。
实验时，应保持_______和_______的位置不变，再移动光屏找像。
24．在“用天平测质量”的实验中，小华填写的实验报告（部分）如下，请完成空格处的内容。
实验名称××××××________：用天平测铜块的质量。
实验器材：托盘天平（含砝码）、铜块。
实验步骤：1．将托盘天平放在水平桌面上。
2．移动游码到标尺左端的________刻度处。
3．调节__________使横梁水平，指针指在刻度板中央4．将铜块放在天平的________盘中。
……25. 小华同学做“测定小灯泡的电功率”实验，电源电压为3伏且不变，滑动变阻器标有“3A 5Ω”的字样，所用小灯泡是额定电压为“2.2V”和“2.5V”中的一个。
（1）小华连接的电路如图12（a）所示，图中尚有一根导线未连接，请用笔线代替导线在图中正确连接。
（用2B铅笔在答题纸的相应位置连线）（2）闭合电键后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯泡正常发光，此时电流表的示数如图12（b）所示，则该实验中所用小灯泡的额定功率为______瓦。
接着，小华又移动滑动变阻器的滑片，发现小灯泡发出耀眼的亮光，则此时小灯泡的电功率________额定功率（选填“小于”、“等于”或“大于”），可判断他是将滑片向变阻器的________端移动（选填“左”或“右”）。
26．小华和小海同学为了探究导体中电流与电压的关系，他们用A 、B 两个导体进行实验，实验中多次改变导体两端的电压大小，并将测量的数据记录在表一、表二中。
表一表二（1）分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：对同一导体，_______________________________________________。
（2）分析比较实验序号3、5的数据，他们提出了猜想：在电压相同的情况下，通过不同导体的电流不同。
Ⅰ表二实验数据的基础上，小华重新预 设了B 导体两端的电压，并测出了相 应的电流值。
小海分析了小华的测量你认为小海修改数据的做法________理由是__________________________________________________________。
Ⅱ 为了达到验证上述猜想的目的，请结合表一、表二的实验数据，分析表三设计的不足之处：______________________________________________________________________ _________________________________________________________________________。
（a ）（b ）图12查漏补缺教育参考答案一、选择题1——4 BCAA 5——8 BDCD 二、填空题9． 220 并联 电能10． 运动状态 形状 运动状态 11． 运动 1 30 12． 凸 实 虚 13． 20 10 0 14． 5 30 0.9 15． 不变 变大16． （1）物体受平衡力作用时，无论物体运动快慢，其运动状态不改变 （2）物体受力不平衡时，运动状态改变 三、作图题（略） 四、计算题19． J kg kg J t cm Q 53106.33C 801)C /(102.4⨯=︒⨯⨯︒⋅⨯=∆=吸 20． N m kg N m kg gV F 0945.00/8.9/100.1333=⨯⨯⨯==排水浮ρ 21． （1）R 1、R 2并联， V U U U 621=== Ω===125.06111A VI U R （2）A VR U I 6.0106222=Ω==A A A I I I 1.16.05.021=+=+= （3）W V R U P 6.310622222=Ω==）（大小W A V I U P 1226222=⨯==大大 ∴ R 2消耗的电功率范围是3.6瓦～12瓦22． （1）kg m m m kg V m A A A 6.1)1.0(2.0/108.0233=⨯⨯⨯==ρ （2）N kg N kg g m G B B 4.78/8.98=⨯== （3）方案一：不行 方案二：行设截去的比例为x ，则 )1()1('x S x G x G P A B A A -+-=)1()1('x S x G x G P B A B B -+-=∴)1(2.04.0/8.96.1)1(4.78)1(1.02.04.78)1(/8.96.1x m m xkg N kg x N x m m x N x kg N kg -⋅⨯⋅⨯+-⋅=-⋅⨯⋅+-⋅⨯ 解得：05.0=xm m x h h A A 01.005.02.0=⨯==∆ m m x h h B B 02.005.04.0=⨯==∆ 五、实验题23． 力臂 水平 蜡烛 凸透镜 24． 实验目的 零 平衡螺母 左25． （1）将电流表的负接线柱和电键的左端接起来 （2）0.66 大于 右26． （1）通过导体的电流与导体两端的电压成正比（2）Ⅰ 不正确 应认真观察并仔细读数，实事求是地记录，尊重实验数据，需要重新实验获取数据Ⅱ 表三中预设的电压值没有体现“在电压相等的情况下”。
