盾构构造及应用A

盾构的分类和适用范围一、手掘系统盾构1.手掘式盾构手掘盾构是最原始的一类盾构，其构造简单，配备较少，造价低，目前在地质条件较好的工程中仍广泛使用。

盾构顶部有活动前檐以支护上部土体。

挖土由人工从上往下进行，每隔2～3m设一作业平台，可适应各种复杂地层，开挖面可根据地质条件全部敞开，也可采用正面支撑，随开挖随支撑。

施工人员可观察到地层变化情况，遇到桩、孤石等地下障碍物时，比较容易处理，容易进行盾构纠偏，也便于在曲线段施工。

2.挤压式盾构挤压式盾构分为全挤压及半挤压两种，前者将手掘式盾构的开挖工作面用胸板封闭起来，把土层挡在胸板外，没有水土涌入及土体坍塌的危险，并省去了出土工序。

后者在封闭胸板上局部开孔，土体从孔中挤入盾构，装车外运，省去了人工开挖，劳动条件比手掘式盾构大为改善，效率也成倍提高。

挤压式盾构仅适用于软弱可塑的粘性土层。

3.网格式盾构网格式盾构在开挖面装有钢制的开口格栅，当盾构向前推进时，土被网格切成条状，进入盾构后运走，当盾构停止推进时，网格起到挡土的作用，有效地防止开挖面坍塌。

这种盾构对土体的挤压作用比挤压式小，因而引起的地表变形也小些。

网格式盾构只适用于软弱可塑的粘性土层，当地层含水时，尚需要辅以降水、气压等措施。

二、半机械式盾构在手掘式盾构正面装上挖土机械和出土装置，即成为半机械式盾构。

挖土装置有铲斗式、切削式和混合式三种形式。

铲土式适用于粘土和砂砾混合层，切削式适用于硬粘土和硬砂土层，混合式适用于自立性较好的土层。

如遇土质坚硬可安装软岩掘进机的切削头子。

其适用范围基本上与手掘式盾构一样。

三、机械系统盾构1.机械式盾构在手掘式盾构的切口环部分，安装与盾构直径大小相同的旋转大刀盘，对土体进行全断面开挖的盾构，称为机械式盾构。

它适用于各类土层，尤其适用于极易坍塌的砂性土层中的长隧道，可连续掘进挖土。

由刀盘切削产生的土经过刀盘上的预留槽口进入土舱，提升和流入漏斗后，再通过传送带运人出土车。

盾构机的构造及应用盾构机是一种利用液压系统或者其他动力系统驱动，通过在地下掘进的同时安装钢壳管道的工程机械设备。

在现代城市化进程中，盾构机在地下工程建设中起着举足轻重的作用。

本文将从盾构机的构造和应用两个方面，详细介绍盾构机的相关知识。

一、盾构机的构造盾构机主要由刀盘、推进装置、系统控制、土压平衡系统、供泥系统和安装支撑系统等几个主要部分组成。

1. 刀盘：刀盘是盾构机最重要的部分，它相当于盾构机的“头脑”。

刀盘有圆形、椭圆形或其他形状，上面有安装刀具的刀盘头，用于在地下掘进的同时切割和破碎土层。

2. 推进装置：盾构机通过推进装置实现在地下的移动。

推进装置主要由盾构机的推进液压缸、推进动力系统和推进下车等部分组成，可以控制盾构机的前进和后退。

3. 系统控制：盾构机的系统控制包括盾构机的自动控制系统和人工控制系统。

自动控制系统可以实时监测和控制盾构机的各个参数，保证盾构机的正常运行；人工控制系统则由操作员通过操纵盾构机的操纵台完成对盾构机的控制。

4. 土压平衡系统：盾构机在地下掘进过程中，土层的压力对盾构机有很大的影响。

土压平衡系统可以保持掘进工作面的土层压力与外界压力相平衡，从而减小盾构机的阻力，保证盾构机的正常运行。

5. 供泥系统：盾构机工作时需要将切割出的土层排出。

供泥系统主要负责将切削下来的泥浆经过输送管道排出到地面或者处理设备，保持掘进工作面干燥。

6. 安装支撑系统：盾构机在掘进过程中，需要将钢壳管道安装在地下。

安装支撑系统可以将钢壳管道一节一节地推送到地下，保证施工的顺利进行。

二、盾构机的应用盾构机在地下工程建设中应用广泛，主要包括以下几个方面：1. 地铁建设：盾构机在地铁建设中起到了至关重要的作用。

通过盾构机可以快速地开挖地下隧道，将地铁站点相连接，形成地铁线路。

盾构机的使用可以提高施工效率，减少对地面的影响，同时也保证了地下空间的安全稳定。

2. 隧道工程：盾构机在隧道工程中可以大大缩短施工时间，减少劳动强度。

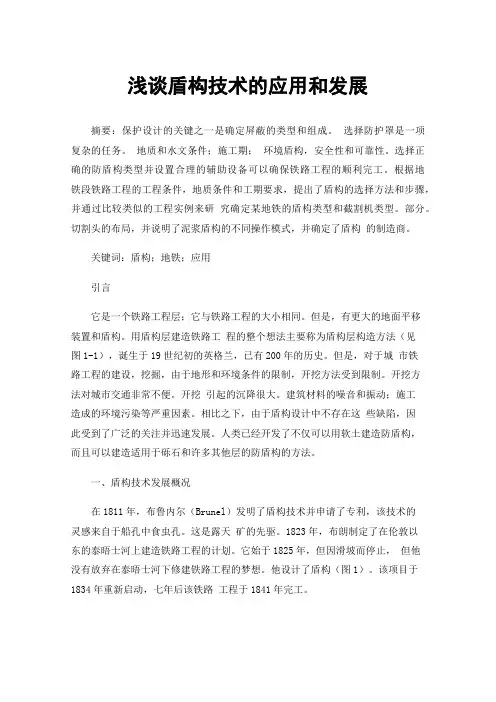

浅谈盾构技术的应用和发展摘要：保护设计的关键之一是确定屏蔽的类型和组成。

选择防护罩是一项复杂的任务。

地质和水文条件；施工期；环境盾构，安全性和可靠性。

选择正确的防盾构类型并设置合理的辅助设备可以确保铁路工程的顺利完工。

根据地铁段铁路工程的工程条件，地质条件和工期要求，提出了盾构的选择方法和步骤，并通过比较类似的工程实例来研究确定某地铁的盾构类型和截割机类型。

部分。

切割头的布局，并说明了泥浆盾构的不同操作模式，并确定了盾构的制造商。

关键词：盾构；地铁；应用引言它是一个铁路工程层；它与铁路工程的大小相同。

但是，有更大的地面平移装置和盾构。

用盾构层建造铁路工程的整个想法主要称为盾构层构造方法（见图1-1），诞生于19世纪初的英格兰，已有200年的历史。

但是，对于城市铁路工程的建设，挖掘，由于地形和环境条件的限制，开挖方法受到限制。

开挖方法对城市交通非常不便。

开挖引起的沉降很大。

建筑材料的噪音和振动；施工造成的环境污染等严重因素。

相比之下，由于盾构设计中不存在这些缺陷，因此受到了广泛的关注并迅速发展。

人类已经开发了不仅可以用软土建造防盾构，而且可以建造适用于砾石和许多其他层的防盾构的方法。

一、盾构技术发展概况在1811年，布鲁内尔（Brunel）发明了盾构技术并申请了专利，该技术的灵感来自于船孔中食虫孔。

这是露天矿的先驱。

1823年，布朗制定了在伦敦以东的泰晤士河上建造铁路工程的计划。

它始于1825年，但因滑坡而停止，但他没有放弃在泰晤士河下修建铁路工程的梦想。

他设计了盾构（图1）。

该项目于1834年重新启动，七年后该铁路工程于1841年完工。

图1 brunel设计的泰晤士河底用盾构从19世纪末到20世纪中期，美国；德国日本在前苏联和我国，屏蔽技术以各种方式被引入和发展。

巴尔的摩正在实施各种目的的铁路工程，巴黎法国柏林德国莫斯科林宁·格蕾特东京日本在此期间，屏蔽技术取得了长足的进步，但主要用于肺炎。

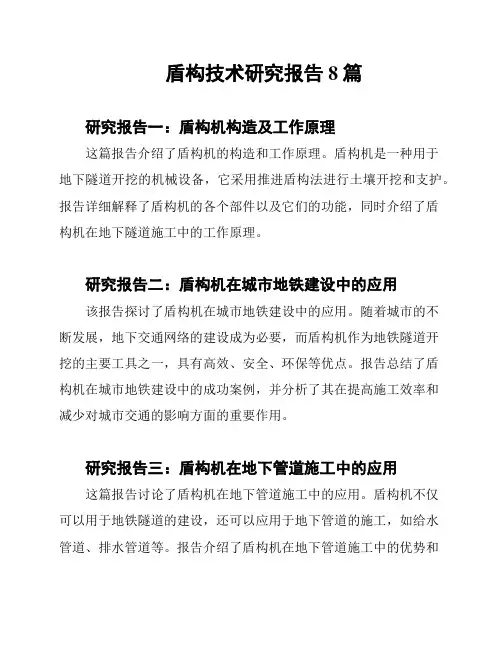

盾构技术研究报告8篇研究报告一：盾构机构造及工作原理这篇报告介绍了盾构机的构造和工作原理。

盾构机是一种用于地下隧道开挖的机械设备，它采用推进盾构法进行土壤开挖和支护。

报告详细解释了盾构机的各个部件以及它们的功能，同时介绍了盾构机在地下隧道施工中的工作原理。

研究报告二：盾构机在城市地铁建设中的应用该报告探讨了盾构机在城市地铁建设中的应用。

随着城市的不断发展，地下交通网络的建设成为必要，而盾构机作为地铁隧道开挖的主要工具之一，具有高效、安全、环保等优点。

报告总结了盾构机在城市地铁建设中的成功案例，并分析了其在提高施工效率和减少对城市交通的影响方面的重要作用。

研究报告三：盾构机在地下管道施工中的应用这篇报告讨论了盾构机在地下管道施工中的应用。

盾构机不仅可以用于地铁隧道的建设，还可以应用于地下管道的施工，如给水管道、排水管道等。

报告介绍了盾构机在地下管道施工中的优势和适用情况，并提供了一些成功的案例，说明了盾构机在这一领域的潜力和发展前景。

研究报告四：盾构机在地铁隧道施工中的风险与安全控制该报告对盾构机在地铁隧道施工中的风险和安全控制进行了研究。

盾构机施工过程中存在一些潜在的风险，如地质条件复杂、地下水位高等。

报告分析了这些风险，并提出了相应的安全控制措施，以确保盾构机施工的安全和顺利进行。

研究报告五：盾构机与传统隧道开挖方法的比较这篇报告比较了盾构机与传统隧道开挖方法之间的差异和优势。

传统的隧道开挖方法通常采用爆破和人工开挖，而盾构机则采用机械推进的方式。

报告比较了这两种方法在施工效率、工期、环境影响等方面的差异，并分析了为什么盾构机在地下隧道工程中越来越受到青睐。

研究报告六：盾构机的发展趋势与创新技术该报告研究了盾构机的发展趋势与创新技术。

随着科技的不断进步，盾构机得到了诸多创新，如自动化控制、智能化监测等。

报告介绍了这些创新技术，并展望了盾构机在未来的发展方向，如更高的推进速度、更精确的导向系统等。

盾构机构造及工作原理简介解析盾构机构造及工作原理简介第二部分四、盾构机的主控系统及工作原理下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。

盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。

这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。

而盾构的主要组成部分即为盾体。

盾尾刷和同步注浆系统管片拼装机前盾中盾后盾推进油缸人行闸排土系统刀盘1. 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。

前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。

中盾的后边是尾盾，尾盾末端装有密封用的盾尾刷。

2. 刀盘和刀盘驱动刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。

它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。

刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。

电机的防护等级需大于IP55。

为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。

刀盘(中交天和14.93米泥水气压平衡复合式盾构机)滚刀与推出式滚刀铲刀切削刀仿形刀与超挖刀铲刀:铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。

铲刀切削刀:切削刀主要用于切削软土、泥砂地层。

其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀切削刀滚刀与推出式滚刀:滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。

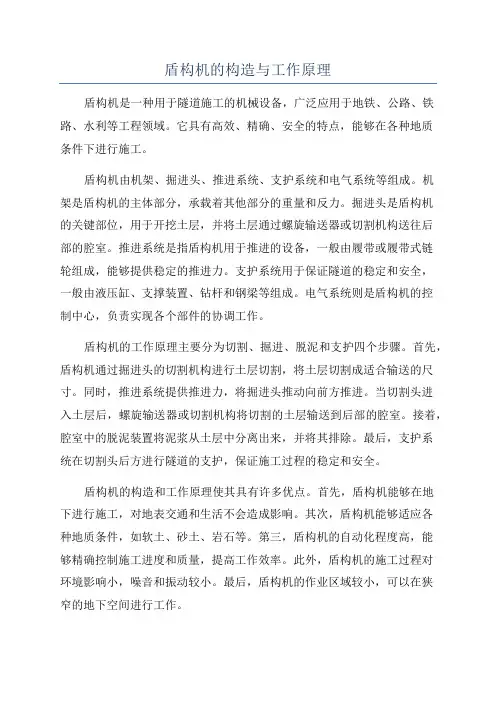

盾构机的构造与工作原理盾构机是一种用于隧道施工的机械设备，广泛应用于地铁、公路、铁路、水利等工程领域。

它具有高效、精确、安全的特点，能够在各种地质条件下进行施工。

盾构机由机架、掘进头、推进系统、支护系统和电气系统等组成。

机架是盾构机的主体部分，承载着其他部分的重量和反力。

掘进头是盾构机的关键部位，用于开挖土层，并将土层通过螺旋输送器或切割机构送往后部的腔室。

推进系统是指盾构机用于推进的设备，一般由履带或履带式链轮组成，能够提供稳定的推进力。

支护系统用于保证隧道的稳定和安全，一般由液压缸、支撑装置、钻杆和钢梁等组成。

电气系统则是盾构机的控制中心，负责实现各个部件的协调工作。

盾构机的工作原理主要分为切割、掘进、脱泥和支护四个步骤。

首先，盾构机通过掘进头的切割机构进行土层切割，将土层切割成适合输送的尺寸。

同时，推进系统提供推进力，将掘进头推动向前方推进。

当切割头进入土层后，螺旋输送器或切割机构将切割的土层输送到后部的腔室。

接着，腔室中的脱泥装置将泥浆从土层中分离出来，并将其排除。

最后，支护系统在切割头后方进行隧道的支护，保证施工过程的稳定和安全。

盾构机的构造和工作原理使其具有许多优点。

首先，盾构机能够在地下进行施工，对地表交通和生活不会造成影响。

其次，盾构机能够适应各种地质条件，如软土、砂土、岩石等。

第三，盾构机的自动化程度高，能够精确控制施工进度和质量，提高工作效率。

此外，盾构机的施工过程对环境影响小，噪音和振动较小。

最后，盾构机的作业区域较小，可以在狭窄的地下空间进行工作。

然而，盾构机也存在一些挑战和限制。

首先，盾构机的成本较高，需要大量的投资。

其次，施工过程中可能会遇到意外情况，如地质条件变化、水位上升等，需要采取相应的措施应对。

此外，盾构机的维护和保养需要专业技术和设备支持，增加了运营成本。

总之，盾构机的构造和工作原理使其成为地下隧道施工的重要设备。

它的高效性、精确性和安全性使得盾构机在各个领域都能够得到广泛应用，并为城市基础设施建设做出了积极贡献。

盾构机构造及工作原理简介(一)伴随着2012年我司在新行业拓展上的力度不断加大，轨道交通这个名词也越来越多的出现在公司会议及公告中。

而盾构机作为我司进入轨道交通行业的切入点，在我司的发展战略中占据着重要地位。

那么盾构机究竟是一种什么样的设备呢？盾构机是如何工作的呢？而我们港迪电气的产品在盾构机这样一个大型设备中又起到了什么作用呢？下面，本文会通过盾构机的起源及发展史、盾构机在中国的发展历程、盾构机概述、盾构机的构造及工作原理、盾构机上的电力系统，中国盾构机的现状及发展前景六个方面来介绍盾构机的产生与发展，并逐渐解答上述问题。

一、盾构机的起源和发展史盾构发明于19世纪初期，首先应用于开挖英国伦敦泰晤士河水底隧道。

1818年，法国的布鲁诺尔(M.I.Brune1)从蛀虫钻孔得到启示，最早提出了用盾构法建设隧道的设想，并在英国取得专利。

下图为布鲁诺尔注册专利的盾构。

布鲁诺尔构想的盾构机机械内部结构由不同的单元格组成，每一个单元格可容纳一个工人独立工作并对工人起到保护作用。

采用的方法是将所有的单元格牢靠地装在盾壳上。

当时布鲁诺尔设计了两种方法，一种是当一段隧道挖完后，整个盾壳由液压千斤顶借助后靠向前推进；另一种方法是每一个单元格能单独地向前推进。

（第一种方法后来被采用，并得到了推广应用，演变为成熟的盾构法）。

此后，布鲁诺尔逐步完善了盾构结构的机械系统，设计成用全断面螺旋式开挖的封闭式盾壳，衬彻紧随其后的方式。

1825年，他第一次在伦敦泰晤土河下开始用一个断面高6.8m、宽11.4m，并由12个邻接的框架组成的矩形盾构修建隧道。

如下图，第一台用于隧道施工的盾构机，其每一个框架分成3个舱，每一个舱里有一个工人，共有36个工人。

泰晤士河下的隧道工程施工期间遇到了许多困难，在经历了五次以上的特大洪水后，直到1843年，经过18年施工，才完成了全长458m的第一条盾构法隧道。

1830年，英国的罗德发明“气压法”辅助解决隧道涌水。

盾构机的构造与工作原理盾构机是一种用于地下隧道施工的机械设备，它以其高效、快速、安全的特点被广泛应用于城市地铁、隧道、管廊等工程的建设中。

本文将从盾构机的构造和工作原理两个方面进行介绍。

一、盾构机的构造盾构机主要由盾构壳体、刀盘、推进系统、控制室和支撑系统等部分组成。

1. 盾构壳体：盾构壳体是盾构机的主体部分，由环片和壳体拼装而成。

它具有抗压、抗扭转和密封等功能，能够保护工作面的稳定和安全。

2. 刀盘：刀盘是盾构机的核心部件，位于盾构壳体前端。

它由刀盘主轴、刀臂、刀片等组成。

刀盘通过转动带动刀片切削地层，将土层碎块送入机械输送系统。

3. 推进系统：推进系统是盾构机的关键部分，它由推进液压缸、推进腔、推进座等组成。

推进系统通过液压力将盾构壳体向前推进，实现盾构机的整体推进。

4. 控制室：控制室是盾构机的操作中心，位于盾构壳体后部。

操作人员通过控制室内的控制台对盾构机进行控制和监控，实时了解施工情况并进行调整。

5. 支撑系统：支撑系统用于支撑盾构壳体，保证施工面的稳固。

它由液压支撑器、支撑梁、液压缸等组成，能够根据地质情况进行自动调整，确保盾构机的安全运行。

二、盾构机的工作原理盾构机的工作原理主要包括推进、掘进和支护三个过程。

1. 推进：盾构机在施工现场组装完成后，通过推进系统推进盾构壳体。

推进过程中，盾构机的刀盘不断转动，切削地层，同时使用推进液压缸施加推进力，将盾构壳体向前推进。

2. 掘进：在推进的同时，盾构机的刀盘通过旋转切削地层，将土层碎块送入盾构壳体内。

土层碎块经过机械输送系统，通过螺旋输送机或螺旋输送器等方式运出盾构壳体，最终被运出至地面。

3. 支护：在盾构机推进过程中，需要进行支护来保证施工面的稳固。

当盾构壳体推进一定距离后，液压支撑器通过液压力将支撑梁顶起，支撑盾构壳体，同时控制盾构壳体与地面之间的压力平衡，避免地面沉降和土层塌方。

盾构机的工作原理是将推进、掘进和支护等过程有机地结合起来，通过不断推进盾构壳体，实现隧道的快速、高效施工。
