1引言1.1题目要求及分析题目：基于51单片机的波形发生器设计，即由51单片机控制产生正弦波、方波、三角波等的多种波形。

1.1.1示意图图1：系统流程示意图1.2设计要求(1) 系统具有产生正弦波、三角波、方波三种周期性波形的功能。

(2) 用键盘控制上述三种波形（同周期）的生成，以及由基波和它的谐波（5次以下）线性组合的波形。

(3) 系统具有存储波形功能。

(4) 系统输出波形的频率范围为1Hz～1MHz，重复频率可调，频率步进间隔≤100Hz，非正弦波的频率按照10次谐波来计算。

(5) 系统输出波形幅度范围0～5V。

(6) 系统具有显示输出波形的类型、重复频率和幅度的功能。

2波形发生器系统设计方案设计并制作一个波形信号发生器，能够产生正弦波、方波、三角波的波形，其中不使用DDS和一些专用的波形产生芯片。

并让系统的频率范围在1Hz～1MHZ可调节，在频率范围在1HZ～10KHz时，步进小于或等于10Hz，在频率范围在10KHz～1MHz时，步进小于或等于100Hz，并且电压在0～5V范围，能够实时的显示波形的类型、频率和幅值。

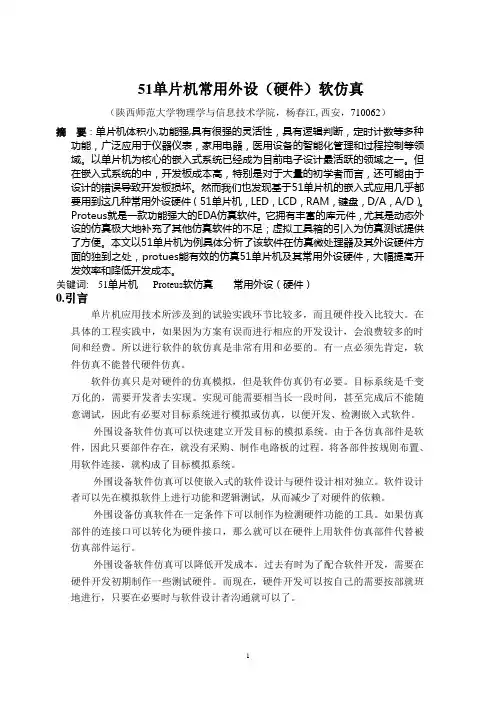

51单片机常用外设（硬件）软仿真（陕西师范大学物理学与信息技术学院，杨春江,西安，710062）摘要：单片机体积小,功能强,具有很强的灵活性，具有逻辑判断，定时计数等多种功能，广泛应用于仪器仪表，家用电器，医用设备的智能化管理和过程控制等领域。

以单片机为核心的嵌入式系统已经成为目前电子设计最活跃的领域之一。

但在嵌入式系统的中，开发板成本高，特别是对于大量的初学者而言，还可能由于设计的错误导致开发板损坏。

然而我们也发现基于51单片机的嵌入式应用几乎都要用到这几种常用外设硬件（51单片机，LED，LCD，RAM，键盘，D/A，A/D）。

Proteus 就是一款功能强大的EDA仿真软件。

它拥有丰富的库元件，尤其是动态外设的仿真极大地补充了其他仿真软件的不足；虚拟工具箱的引入为仿真测试提供了方便。

本文以51单片机为例具体分析了该软件在仿真微处理器及其外设硬件方面的独到之处，protues能有效的仿真51单片机及其常用外设硬件，大幅提高开发效率和降低开发成本。

关键词:51单片机Proteus软仿真常用外设（硬件）0.引言单片机应用技术所涉及到的试验实践环节比较多，而且硬件投入比较大。

在具体的工程实践中，如果因为方案有误而进行相应的开发设计，会浪费较多的时间和经费。

所以进行软件的软仿真是非常有用和必要的。

有一点必须先肯定，软件仿真不能替代硬件仿真。

软件仿真只是对硬件的仿真模拟，但是软件仿真仍有必要。

目标系统是千变万化的，需要开发者去实现。

实现可能需要相当长一段时间，甚至完成后不能随意调试，因此有必要对目标系统进行模拟或仿真，以便开发、检测嵌入式软件。

外围设备软件仿真可以快速建立开发目标的模拟系统。

由于各仿真部件是软件，因此只要部件存在，就没有采购、制作电路板的过程。

将各部件按规则布置、用软件连接，就构成了目标模拟系统。

外围设备软件仿真可以使嵌入式的软件设计与硬件设计相对独立。

软件设计者可以先在模拟软件上进行功能和逻辑测试，从而减少了对硬件的依赖。

基于51单片机的LED点阵显示屏系统的设计摘要：本篇论文主要介绍基于51单片机的LED点阵显示屏系统的设计方案。

该系统通过51单片机进行数据处理，并将数据在LED点阵显示屏上进行展示，具有显示效果好、成本低等优点。

论文主要介绍了硬件电路设计、程序设计、PCB设计以及实验结果等内容，对基于51单片机的LED点阵显示屏系统的实用性进行了探讨。

关键词：51单片机、LED点阵显示屏、硬件电路设计、程序设计、PCB设计、实验结果一、引言LED点阵显示屏是一种广泛应用于各种场合，如宣传广告、商店展示、显示器等领域的显示设备。

与传统的显示屏相比，LED点阵显示屏具有显示效果好、成本低等优点。

近年来，随着51单片机技术的不断发展，基于51单片机的LED点阵显示屏系统在各个领域得到了广泛的应用。

本文主要介绍基于51单片机的LED点阵显示屏系统的设计方案。

该系统通过51单片机进行数据处理，并将数据在LED点阵显示屏上进行展示，具有良好的实用性和经济效益。

论文主要包括硬件电路设计、程序设计、PCB设计以及实验结果等部分。

二、硬件电路设计1. 系统框图基于51单片机的LED点阵显示屏系统的硬件。

2. 数码管显示电路基于51单片机的LED点阵显示屏系统的中，采用BCD数码管进行数据输入。

BCD数码管共四位，每一位数字独立控制。

数码管显示电路主要包括74HC595移位寄存器、串联$k$向$n$型译码器以及BCD数码管组成。

采用74HC595移位寄存器可以将多个BCD数码通过串联方式连接在一起，从而减少了输出引脚的数量。

通过寄存器的移位方式，可以实现控制数据的输入和输出。

3. LED点阵显示电路在本系统中，采用了8*8共阴极的LED点阵显示屏，并通过双向移位寄存器74HC595将数据的控制信号传输到LED点阵显示屏。

在具体的控制方案中，将LED点阵显示屏划分为8*8个小块，每个小块对应一个控制信号，通过移位寄存器将每一个小块的控制信号输出到LED 点阵上。

电子科大电子实验示波器的使用首先，使用示波器前需要确保其连接正确。

通常，示波器有两个输入通道，可以同时观测两个信号。

将待测信号的正极连接到示波器的“CH1”输入端，负极连接到示波器的地线。

如果需要同时观测两个信号，可以将第二个信号的正极连接到示波器的“CH2”输入端。

接下来，需要调整示波器的垂直和水平控制。

垂直控制用于调整信号的幅度，可以通过旋转示波器的“VOLTS/DIV”调节旋钮进行调整。

水平控制用于调整信号的时间尺度，可以通过旋转示波器的“TIME/DIV”调节旋钮进行调整。

然后，选择合适的触发模式。

示波器可以根据触发信号的特征来稳定地显示波形。

触发模式通常有自动触发和外部触发两种模式。

在自动触发模式下，示波器会自动捕捉并显示波形。

在外部触发模式下，示波器会等待外部信号触发后才显示波形。

调整好触发模式后，可以开始观察并记录波形。

示波器的屏幕上会显示出待测信号的波形。

可以通过旋转示波器的水平控制来调整波形的位置，使其在屏幕上居中显示。

如果需要测量波形的幅度、周期等参数，可以使用示波器上的测量功能。

通常，示波器会提供峰峰值、平均值、频率等参数的测量。

在观察波形时，有时可能需要放大或缩小波形的幅度以更清楚地观察细节。

示波器通常提供“垂直”和“水平”放大功能，可以通过旋转相应的调节旋钮进行操作。

在使用示波器时，还需要注意以下几点。

首先，示波器的输入端需要与待测信号相匹配，以避免过大或过小的输入信号导致测量失真。

其次，示波器的地线需要正确连接，以避免仪器或电路的短路。

此外，示波器的垂直和水平控制需要根据待测信号的特征进行调整，以确保获取准确的波形。

总结起来，正确使用电子科大电子实验室的示波器需要连接正确，调整垂直和水平控制，选择合适的触发模式，并注意波形的放大和测量。

通过正确使用示波器，可以更好地观察和分析电信号的波形，从而进行实验、调试和故障排除等工作。

51单片机驱动LED点阵扫描显示C语言程序LED点阵屏发光亮度强，指示效果好，可以制作运动的发光图文，更容易吸引人的注意力，信息量大，随时更新，有着非常好的广告和告示效果。

笔者此处就LED点阵屏动态扫描显示作一个简单的介绍。

1、LED点阵屏显示原理概述图1-1为一种8x8的LED点阵单色行共阳模块的内部等效电路图，对于红光LED其工作正向电压约为1.8v，其持续工作的正向电流一般10ma左右，峰值电流可以更大。

如下图，当某一行线为高电平而某一列线为低时，其行列交叉的点就被点亮，当某一行线为低电平时，无论列线如何，对应的这一行的点全部为暗。

LED点阵屏显示就是通过一定的频率进行逐行扫描，数据端不断输入数据显示，只要扫描频率足够高，由于人眼的视觉残留效应，就可以看到完整的文字或图案信息。

通常有4、8、16线扫描方式，扫描行数越少，点阵的显示亮度越好，但相应硬件数据寄存器需求也越多。

图1-1 点阵内部原理图2、硬件设计微控制器的IO口均不能流过过大的电流，LED点亮时有约10ms 的电流，因此LED点阵引脚不要直接接单片机IO口，应先经过一个缓冲器74HC573。

单片机IO口只需很小的电流控制74HC573即可间接的控制LED点阵某一行(或某一列)，而74HC573输出也能负载约10ms的电流。

设置LED每点驱动电流为ID =15ma，这个电流点亮度好，并且有一定的裕度，即使电源输出电压偏高也不会烧毁LED，限流电阻值R = (VCC- VCE – VOL – VLED) / IDVCC为5v供电，VCE为三极管C、E间饱和电压，估为0.2v，VOL为74hc573输出低电平时电压，不同灌电流，此值不一样，估为0.2v，具体查看规格书，VLED为红光驱动电压，估为1.7v，根据上式可算出限流电阻为R = 200R。

LED点阵屏需接收逐个扫描信号，扫描到相应列(或行)，对应的列(或行)数据有效，即显示这一列(或行)的信息。

点阵屏显示原理及实验详解讲解标题：LED点阵屏学习攻略共享资料LED点阵屏学习攻略在经历了将近一个学期断断续续的点阵屏学习后，最后终于在AVR平台下完成了128*32点阵屏的无闪烁显示。

现把整个学习过程总结如下：无论是51单片机还是AVR单片机，点阵屏的显示原理是一样的，所以首先从51讲起。

说明：以下所有试验如无特殊说明均在Keil uVision3 + Proteus 6.9 SP5下仿真完成。

一．基于51的点阵屏显示：（1）点亮第一个8*8点阵:1.首先在Proteus下选择我们需要的元件，AT89C52、74LS138、MATRIX-8*8-GREEN(在这里使用绿色的点阵)。

在Proteus 6.9中8*8的点阵总共有四种颜色，分别为MATRIX-8*8-GREEN，MATRIX-8*8-BLUE，MATRIX-8*8-ORANGE ，MATRIX-8*8-RED。

在这里请大家牢记：红色的为上列选下行选；其它颜色的为上行选下列选！而所有的点阵都是高电平选中列，低电平选中行！也就是说如果某一个点所处的行信号为低，列信号为高，则该点被点亮！此结论是我们编程的基础。

2.在选择完以上三个元件后，我们开始布线，具体如下图：这里P2是列选，P3连接38译码器后作为行选。

选择38译码器的原因：38译码器每次可输出相应一个I/O口的低电平，正好与点阵屏的低电平选中行相对，并且节省了I/O口，大大方便了我们的编程和以后的扩展。

3.下面让我们把它点亮，先看一个简单的程序：（将奇数行偶数列的点点亮，效果如下图）下面是源代码：/************8*8LED点阵屏显示*****************/#includevoid delay(int z) //延时函数{int x,y;for(x=0;x<z;x++)< p="">for(y=0;y<110;y++);}void main(){while(1){P3=0; //行选，选择第一行P2=0x55; //列选，即该行显示的数据delay(5); //延时/*****下同*****/P3=2; //第三行P2=0x55;delay(5);P3=4; //第五行P2=0x55;delay(5);P3=6; //第七行P2=0x55;delay(5);}}上面的程序实现了将此8*8点阵的奇数行偶数列的点点亮的功能。

一、实验目的1. 理解和掌握点阵的基本原理和组成。

2. 学习点阵控制的基本方法，包括硬件连接和软件编程。

3. 通过实践操作，提高点阵控制系统的调试和优化能力。

4. 熟悉51单片机在点阵控制系统中的应用。

二、实验原理点阵是由多个LED灯按照一定的规律排列组成的显示单元。

根据LED灯的排列方式，点阵可以分为单极性点阵和双极性点阵。

在本实验中，我们主要研究单极性点阵。

单极性点阵中，所有LED灯的正极连接在一起，负极分别连接到单片机的IO口。

通过控制IO口的高低电平，可以实现LED灯的点亮和熄灭。

三、实验器材1. 51单片机开发板2. LED点阵模块（例如：8x8点阵）3. 电阻4. 74HC595移位寄存器5. 连接线6. 调试工具（如示波器、逻辑分析仪等）四、实验步骤1. 硬件连接（1）将LED点阵模块的行线（A0-A7）连接到单片机的P1.0-P1.7口。

（2）将LED点阵模块的列线（B0-B7）连接到74HC595移位寄存器的串行输入端（SER）。

（3）将74HC595移位寄存器的时钟输入端（SCLK）连接到单片机的P3.0口。

（4）将74HC595移位寄存器的锁存输入端（RCLK）连接到单片机的P3.1口。

（5）将74HC595移位寄存器的串行数据输入端（SER）连接到单片机的P3.2口。

（6）将74HC595移位寄存器的片选端（CS）连接到单片机的P3.3口。

（7）将LED点阵模块的正极连接到5V电源。

（8）将LED点阵模块的负极连接到地。

2. 软件编程（1）初始化单片机的IO口，将P1.0-P1.7口设置为输出模式。

（2）编写延时函数，用于实现延时操作。

（3）编写74HC595移位寄存器的控制函数，用于向74HC595移位寄存器发送数据。

（4）编写点阵显示函数，用于控制LED点阵的显示内容。

3. 调试（1）使用示波器或逻辑分析仪观察74HC595移位寄存器的数据输出。

（2）调整延时函数，使LED点阵的显示效果符合预期。

51单片机8＊8点阵LED显示原理及程序更多在8X8点阵LED上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。

1．程序设计内容8X8点阵LED工作原理说明:8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。

一根横柱：对应的行置0，而列则采用扫描的方法来实现。

2．硬件电路3．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTR MOV P3,AINC R2LCALL DELAY DJNZ R4,LOP1 DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8 MOV R2,#7LOP3: MOV P1,#0FFH MOV DPTR,#TABA MOV A,R2MOVC A,@A+DPTR MOV P3,ADEC R2LCALL DELAY DJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAY DJNZ R4,LOP5 DJNZ R3,LOP6 MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH TABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND4．C51语言源程序#include <AT89X52.H>unsigned CHAR code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned CHAR code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void DELAY(void){unsigned CHAR i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void DELAY1(void){unsigned CHAR i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned CHAR i,j;while(1){for(j=0;j<3;j++)//FROM left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM right to left 3 time{for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];DELAY1();}}for(j=0;j<3;j++)//FROM bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];DELAY1();}}}}。

基于单片机的Led点阵广告牌设计在当今数字化的时代，广告宣传的方式多种多样，而 Led 点阵广告牌以其独特的显示效果、灵活的设计和广泛的应用场景，成为了广告领域的重要组成部分。

基于单片机的 Led 点阵广告牌更是凭借其低成本、高可靠性和易于控制的特点，受到了广泛的关注和应用。

一、Led 点阵广告牌的基本原理Led 点阵广告牌是由多个 Led 灯按照一定的排列方式组成的矩阵。

通过控制每个Led 灯的亮灭状态，可以显示出各种文字、图形和图像。

Led 点阵广告牌通常分为单色、双色和全彩三种类型，其中单色 Led点阵广告牌最为常见，成本也相对较低。

在基于单片机的 Led 点阵广告牌中，单片机作为核心控制器，负责接收外部输入的信息，并根据预设的程序控制 Led 点阵的显示内容。

单片机通过向驱动电路发送控制信号，来实现对每个 Led 灯的精确控制。

二、单片机的选择在设计基于单片机的 Led 点阵广告牌时，单片机的选择至关重要。

常见的单片机有 51 系列、AVR 系列和 STM32 系列等。

51 系列单片机是经典的 8 位单片机，具有成本低、开发简单的优点，但处理能力相对较弱。

AVR 系列单片机具有较高的性能和丰富的功能，适用于对性能要求较高的应用。

STM32 系列单片机是 32 位的单片机，具有强大的处理能力和丰富的外设资源，适用于复杂的系统设计。

对于一般的 Led 点阵广告牌设计，51 系列单片机通常能够满足需求。

例如，STC89C52 单片机具有 8K 的 Flash 存储器和 512 字节的 RAM，能够存储一定规模的显示数据和程序代码。

三、Led 点阵模块Led 点阵模块是组成 Led 点阵广告牌的基本单元。

常见的 Led 点阵模块有 8×8、16×16 和 32×32 等规格。

在选择 Led 点阵模块时，需要考虑显示效果、分辨率和成本等因素。

8×8 的Led 点阵模块结构简单，成本较低，但显示的内容相对较少。

[摘要]当今社会，广告宣传已经成了人们生活中随处可见并重要的一部分。

广告的媒介除了我们常见的报纸、书刊、电台和网络之外，更常见的就是LED点阵广告屏。

这种屏幕具有经济实惠、对环境要求小、节省能源、亮度高、直观等特点，成为了现在常见的一道风景。

不管是大公司的外景宣传，还是小门店的产品介绍，LED点阵屏随处可见。

彩色点阵屏已经渐渐取代了露天的大荧幕，成为常见的广告宣传手段。

与此同时，巨大的信息量和美观性也为丰富人们的日常生活、点缀城市起到了至关重要的作用。

本设计便为基于C52单片机的简单LED点阵显示屏，通过C52控制行列芯片进行动态扫描，显示规定的汉字或者图形。

也可以通过对C52内部烧录改变所需显示的内容。

该设计具有可扩展性，可以扩充LED点阵屏幕的数量来同时显示更多的汉字。

[关键词] 单片机；LED点阵屏；信息显示；广告Abstract: Nowaday's society, advertising has became ubiquitous in people's lives and the important part. In addition to our common advertising media newspapers, books, radio and online, the more common is the LED dot matrix screen advertising. This screen has an economic benefit, environmental requirements of small, energy saving, high brightness, visual characteristics, a common landscape now. Regardless of the location of large companies is publicity, or small stores Products, LED dot matrix display everywhere. Color dot matrix display has gradually replaced the open-air big screen, a common means of advertising. At the same time, we can add more LED dot matrixes to display more informations.Key words:SCM；LED dot matrix display；Information display；Advertisement目录1 绪论 (1)1.1 本课题的研究意义及必要性 (1)1.2 LED的现状和发展趋势 (1)2 硬件总体设计 (3)2.1 主要设计框图及思路 (3)2.2 所需要芯片及各芯片功能介绍 (3)2.2.1各主要芯片简单介绍 (3)2.3 各模块电路图设计及原理 (7)2.4 系统的软件设计 (8)2.4.1 Keil.uVERSION、protues介绍 (8)2.4.2 动态扫描及取字库原理 (8)图2.12 程序流程图 (9)3 详细设计 (10)3.1 电路详细设计 (10)4 程序实现 (14)4.1 主要显示程序原理及实现 (14)4.1.1动态行扫描程序框图 (14)4.1.2实现显示内容的左滚动原理 (15)4.1.3单片机延时子程序 (18)5 设计结果测试 (20)5.1 Proteus和Keil仿真结果 (20)结束语 (21)致谢 (22)参考文献 (23)附录A 部分代码 (24)附录B 总电路图 (29)1 绪论1.1 本课题的研究意义及必要性单片机是一种集成微处理芯片，高密度集成了普通计算机的微型处理器，具有8kB的ROM和P0、P1、P2、P3输入输出接口，且集成了定时器等电路。

51单片机示波器方案引言示波器是一种广泛应用于电子工程领域的测量仪器，用于显示电压随时间的变化情况。

其主要功能是将电压信号转换为图形显示，帮助工程师进行信号分析和故障排除。

本文讨论基于51单片机的示波器方案，介绍其工作原理、硬件组成和软件实现。

工作原理示波器通过逐点采样并记录电压信号的值，然后将这些点连接起来绘制成波形图。

要实现这个过程，需要以下几个步骤：1.采样：示波器需要以一定的频率对电压信号进行采样。

这可以通过51单片机的ADC（模数转换器）模块实现。

通常，快速采样会增加细节，但也会增加数据处理的复杂性。

2.数字化：采样得到的模拟电压值需要转换为数字值，以便存储和处理。

51单片机内部的ADC模块负责将模拟电压转换为数字值，并提供给微处理器使用。

3.存储：示波器需要一个存储器来缓存采样数据。

51单片机通常具有一些RAM用于数据存储。

如果需要长时间记录大量数据，可以使用外部存储器，如EEPROM或SD卡。

4.显示：通过显示模块将数字波形数据转换为可视化图形。

这可以通过将示波器连接到计算机显示器或LCD屏幕来实现。

5.控制：通过用户界面控制示波器的操作，例如选择采样率、触发电平和时间范围等。

这可以通过使用按钮、旋钮或键盘来实现。

硬件设计1. 51单片机51单片机是一种经典的、广泛应用于嵌入式系统开发的微控制器。

它包括一个微处理器核心、存储器、输入输出口和时钟电路。

2. ADC模块ADC模块用于将模拟电压转换为数字值。

51单片机通常具有一个或多个ADC通道，可以选择合适的通道进行采样。

3. 存储器示波器需要一个存储器来缓存采样数据。

51单片机通常具有一定量的内部RAM用于数据存储。

如果需要更大的存储空间，可以考虑使用外部存储器，如EEPROM或SD卡。

4. 显示模块显示模块将数字波形数据转换为可视化图形。

可以使用计算机显示器或LCD屏幕来显示波形。

5. 用户界面用户界面用于控制示波器的操作，包括选择采样率、触发电平和时间范围等。

51单片机8＊8点阵LED显示原理及程序更多发布时间：2008年8月16日在8X8点阵LED上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。

1．程序设计内容8X8点阵LED工作原理说明:8X8点阵共需要64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一列置1电平，某一行置0电平，则相应的二极管就亮；因此要实现一根柱形的亮法，如图49所示，对应的一列为一根竖柱，或者对应的一行为一根横柱，因此实现柱的亮的方法如下所述：一根竖柱：对应的列置1，而行则采用扫描的方法来实现。

一根横柱：对应的行置0，而列则采用扫描的方法来实现。

2．硬件电路3．汇编源程序ORG 00HSTART: NOPMOV R3,#3LOP2: MOV R4,#8MOV R2,#0LOP1: MOV P1,#0FFHMOV DPTR,#TABAMOV A,R2MOVC A,@A+DPTR MOV P3,AINC R2LCALL DELAY DJNZ R4,LOP1 DJNZ R3,LOP2MOV R3,#3LOP4: MOV R4,#8 MOV R2,#7LOP3: MOV P1,#0FFH MOV DPTR,#TABA MOV A,R2MOVC A,@A+DPTR MOV P3,ADEC R2LCALL DELAY DJNZ R4,LOP3 DJNZ R3,LOP4MOV R3,#3LOP6: MOV R4,#8 MOV R2,#0LOP5: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,AINC R2LCALL DELAY DJNZ R4,LOP5 DJNZ R3,LOP6 MOV R3,#3LOP8: MOV R4,#8 MOV R2,#7LOP7: MOV P3,#00H MOV DPTR,#TABB MOV A,R2MOVC A,@A+DPTR MOV P1,ADEC R2LCALL DELAYDJNZ R4,LOP7DJNZ R3,LOP8LJMP STARTDELAY: MOV R5,#10D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABA: DB 0FEH,0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH TABB: DB 01H,02H,04H,08H,10H,20H,40H,80HEND4．C51语言源程序#include <AT89X52.H>unsigned CHAR code taba[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned CHAR code tabb[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};void DELAY(void){unsigned CHAR i,j;for(i=10;i>0;i--)for(j=248;j>0;j--);}void DELAY1(void){unsigned CHAR i,j,k;for(k=10;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){unsigned CHAR i,j;while(1){for(j=0;j<3;j++)//FROM left to right 3 time {for(i=0;i<8;i++){P3=taba[i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM right to left 3 time{for(i=0;i<8;i++){P3=taba[7-i];P1=0xff;DELAY1();}}for(j=0;j<3;j++)//FROM top to bottom 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[7-i];DELAY1();}}for(j=0;j<3;j++)//FROM bottom to top 3 time {for(i=0;i<8;i++){P3=0x00;P1=tabb[i];DELAY1();}}}}。

示波器的显示模式和波形调整方法示波器是一种用于检测和显示电子信号波形的仪器，在电子工程、通信、医学、物理学等领域广泛应用。

示波器的显示模式和波形调整方法是使用示波器的重要技巧和知识点。

本文将介绍示波器的常见显示模式和如何调整波形的方法。

1. 示波器的显示模式示波器的显示模式主要包括模拟示波器和数字示波器两种。

模拟示波器：模拟示波器是指使用电子管或示波管来显示电压波形的仪器。

它可以直观地显示信号的振幅、频率和相位等信息，但由于电子管或示波管的物理特性限制，无法进行数字化处理和存储。

数字示波器：数字示波器是指使用数字技术来显示和处理电压波形的仪器。

它可以实现信号的数字化处理、存储和分析，具有更高的精度和稳定性。

数字示波器的显示模式包括矢量显示、点阵显示和向量显示等。

2. 波形调整方法示波器的波形调整方法是指通过调整示波器的各项参数，使得显示的波形更加清晰、准确。

垂直调整：垂直调整是指调整示波器的垂直放大倍数和偏移量，以展示信号的振幅。

通过调节垂直灵敏度旋钮或按钮，可以使波形的垂直幅度适应显示区域。

同时，调节垂直偏移量可以改变波形的位置，使其居中或位于特定位置。

水平调整：水平调整是指调整示波器的水平扫描速度和触发位置，以展示信号的时间特性。

通过调节水平扫描速度或时间基准旋钮，可以改变波形在横轴上的展示范围。

触发位置的调整可以使波形的起始点位于特定位置。

触发调整：触发调整是指调整示波器的触发电平和触发沿。

触发电平是指触发器对信号进行触发的阈值，通过调节触发电平旋钮或按钮，可以使波形稳定地显示在特定电平上。

触发沿是指触发器对信号上升沿或下降沿进行触发，根据信号特点选择适当的触发沿。

3. 波形显示技巧除了调整示波器的参数，还可以使用一些波形显示技巧，使得波形的细节更加清晰可见。

平均显示：平均显示是指示波器通过多次采样和平均来减小噪声和杂散干扰，以显示更加平滑的波形。

通过选择平均显示模式，并适当调节平均次数，可以得到更加清晰的波形。

基于51单片机波形发生器课程设计1. 引言波形发生器是电子技术领域中常用的仪器设备，用于产生各种不同形状的电信号波形。

在电子电路实验和测试中，波形发生器能够提供不同频率、幅度和相位的信号，用于测试和验证电路的性能。

本篇文章将介绍一个基于51单片机的波形发生器设计。

通过使用51单片机，我们可以实现一个简单但功能强大的波形发生器，并通过编程控制实现不同类型的波形输出。

2. 硬件设计2.1 51单片机51单片机是一种常见的8位微控制器，具有低功耗、高性能和广泛应用等特点。

在本设计中，我们选择使用51单片机作为主控芯片。

2.2 数模转换芯片为了将数字信号转换为模拟信号输出，我们需要使用一个数模转换芯片。

在本设计中，我们选择使用DAC0800芯片作为数模转换器。

2.3 操作面板为了方便用户操作和设置参数，我们设计了一个操作面板。

该面板包括按键、旋钮和显示屏等组件，用户可以通过操作面板来控制波形发生器的参数和功能。

2.4 输出接口为了将模拟信号输出到外部设备，我们设计了一个输出接口。

该接口可以连接到示波器或其他测试仪器，以便观察和测量输出信号。

3. 软件设计3.1 程序框架波形发生器的软件设计主要包括初始化设置、参数调整和波形生成等功能。

我们可以使用C语言编程，在51单片机上实现这些功能。

以下是程序框架的伪代码：void main(){初始化设置();while(1){获取用户输入();参数调整();波形生成();}}3.2 初始化设置在初始化设置阶段，我们需要对51单片机和数模转换芯片进行初始化配置。

这包括设置时钟频率、IO口方向、数模转换精度等。

以下是初始化设置的伪代码：void 初始化设置(){设置时钟频率();配置IO口方向();配置数模转换精度();}3.3 参数调整在参数调整阶段，用户可以通过操作面板来调整波形发生器的参数。

这包括选择波形类型、设定频率和幅度等。

以下是参数调整的伪代码：void 参数调整(){获取用户输入();if(用户选择了波形类型){设置波形类型();}if(用户设定了频率){设置频率();}if(用户设定了幅度){设置幅度();}3.4 波形生成在波形生成阶段，根据用户设定的参数，我们可以通过数模转换芯片来生成相应的波形信号。

51单⽚机—按键控制点阵显⽰名称：按键控制 8X8LED 点阵屏显⽰图形说明：每次按下 K1 时，会使 8X8LED 点阵屏循环显⽰不同图形。
