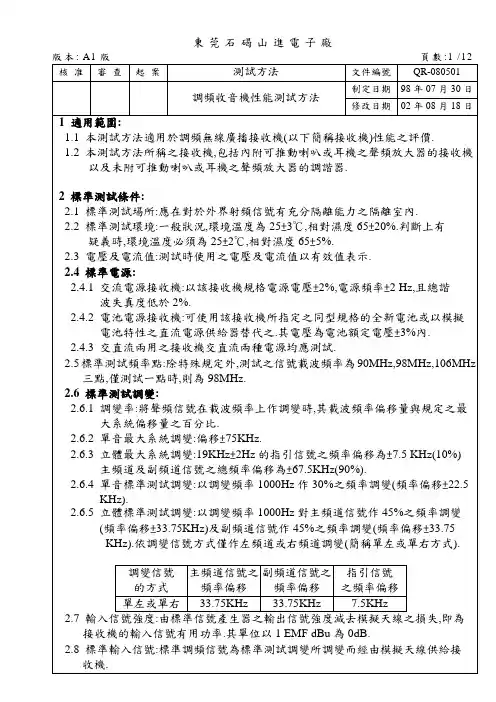

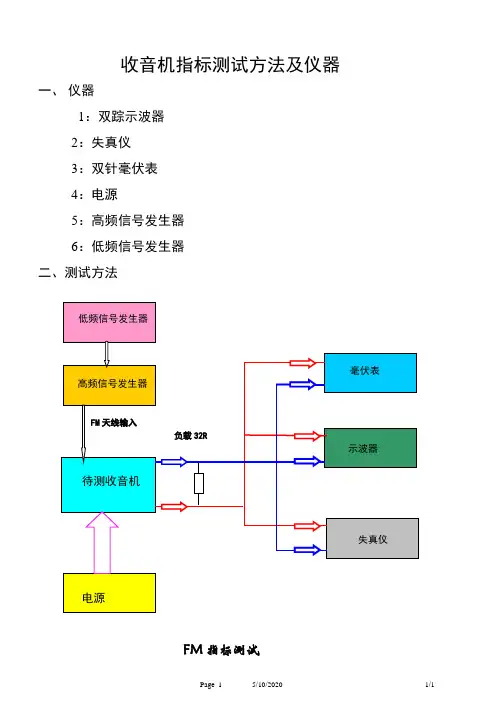

收音机指标测试方法及仪器一、仪器1：双踪示波器2：失真仪3：双针毫伏表4：电源5：高频信号发生器6：低频信号发生器二、测试方法FM指标测试1：最大灵敏度将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，此时高频信号发生器的dB数即是最大灵敏度。
2：-30DB实用灵敏度将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，调节高频信号发生器的输出电平（假设20dB），此时调节被测机电位器使毫伏表的指针指到0dB，去调制，调节毫伏表的旋扭倒腿三挡，此时看毫伏表的指针是否指到0dB，若指针未到0dB，则降低高频信号发生器的输出dB数，若指针超过0dB，则提高高频信号发生器的输出dB数再重测，直到毫伏表的指针指到0dB，此时高频信号发生器的输出dB数为-30dB实用灵敏度。
3：-3DB极限灵敏度将高频信号发生器发射98MHz频率，调制度 KHz，调制频率1KHz，调制电平60dB，被测机也调试到98MHZ 的接收频率，调节被测机电位器使毫伏表的指针指到0dB，降低高频信号发生器的调制电平，使毫伏表的指针降低3dB，此时高频信号发生器的输出dB数为-3dB极限灵敏度。
4：IF中频频率将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率。
电位器开到最大，此时将高频信号发生器发射的中频频率，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出。
再细调高频信号发生器的发射频率，使毫伏表的指针指到最高，此时高频信号发生器的发射频率即为IF中频频率。
5：中频抑制将高频信号发生器发射90MHz频率，调制度 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，（即为最大灵敏度，读取其dB 数）。
收音机指标测试方法及仪器一、仪器1：双踪示波器2：失真仪3：双针毫伏表4：电源5：高频信号发生器6：低频信号发生器二、测试方法FM指标测试1：最大灵敏度将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，此时高频信号发生器的dB 数即是最大灵敏度。
2：-30DB实用灵敏度将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，调节高频信号发生器的输出电平（假设20dB），此时调节被测机电位器使毫伏表的指针指到0dB，去调制，调节毫伏表的旋扭倒腿三挡，此时看毫伏表的指针是否指到0dB，若指针未到0dB，则降低高频信号发生器的输出dB数，若指针超过0dB，则提高高频信号发生器的输出dB数再重测，直到毫伏表的指针指到0dB，此时高频信号发生器的输出dB数为-30dB实用灵敏度。
3：-3DB极限灵敏度将高频信号发生器发射98MHz频率，调制度22.5 KHz，调制频率1KHz，调制电平60dB，被测机也调试到98MHZ的接收频率，调节被测机电位器使毫伏表的指针指到0dB，降低高频信号发生器的调制电平，使毫伏表的指针降低3dB，此时高频信号发生器的输出dB数为-3dB极限灵敏度。
4：IF中频频率将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率。
电位器开到最大，此时将高频信号发生器发射10.7MHz的中频频率，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出。
再细调高频信号发生器的发射频率，使毫伏表的指针指到最高，此时高频信号发生器的发射频率即为IF中频频率。
5：中频抑制将高频信号发生器发射90MHz频率，调制度22.5 KHz，调制频率1KHz，被测机也调到90MHz的接收频率，电位器开到最大，调节高频信号发生器的输出电平，使毫伏表的指针指到标准输出，（即为最大灵敏度，读取其dB数）。
收錄機的基本測試方法一、AM的各項重要指標的定義、標準及具體測試方法。
1､FREQUENCY RANGE（頻率覆蓋範）：A､定義：指收音機所能接收頻率的範圍。
B､方法：頻率1KHZ，調製度30%,音量輸出標稱電壓,EQ中間。
a)、首先將PVC調到最低端，然後調整高頻信號發生器頻率使信號接收波形最大。
失真度最小，此時的頻率爲最低端頻率。
b)、將PVC調至最高端，照a)方法得到最高端頻率，二者之間的範圍即爲頻率覆蓋範圍。
2、MAXIMUM SENSITIVITY 最大靈敏度：定義：指收音機在最大音量時，輸出信號強度達到標稱功率時的輸入信號強度。
條件：音量最大（EQ在中間）：頻率1KHZ，調製度：30%方法：首先調到所測點輸出最大，波形最正，失真最小，改變高頻發生器的輸出電平，使收音機輸出的信號在標稱電壓，這時侯信號發生器的電平即爲最大靈敏度。
主要測600KHZ、1000KHZ、1400KHZ 三點信號3、SENSITIVITY 20dB S/N(限噪靈敏度)a)、定義：保證有20dB的信噪比的條件下，所具備達到標稱輸出的接收，即20dB S/N限噪靈敏度。
b)、條件:音量標準輸出（EQ中間）。
信號適中，頻率1KHZ，調製度30%。
d)､首先調到所測點輸出最大，豪伏表指針打在標稱電壓位置，然後去調製（MOD），再將豪伏表退兩擋，使豪伏表指針與在有信號輸出時重合。
這時高頻信號發生器輸出的電平即為20dB限噪靈敏度。
如果指針不重合，這時可增加或降低高頻信號發生器電平，有時要反復多次調整信號發生器電平和音量大小。
直致使豪伏表指針與在有信號輸出時重合。
注：必須保持接收信號失真最小，波形最正。
分別測600KHZ、1000KHZ、1400KHZ三個點4、IF REJECTION（中頻抑制比）條件：音量標準輸出，頻率1KHZ，調製度30%。
a)、先測出600KHZ頻點的20dB限噪靈敏度。
b)、不用改變收音機頻率，將高頻信號發生器信號的600KHZ改變爲455/465KHZ，然後增加高頻信號發生器的電平，直至使收音機輸出重新達到標準輸出，(偏調455/465KHZ中頻率接收波形最大，最正)，此時將高頻信號發生器的電平減去20dB S/N靈敏度時的電平即是中頻抑制。
FM 测试方法FM（调频）收音机的基本原理和各项指标的测试方法一、FM（调频）基本原理：调频（FM）是用音频信号去调制高频载波的频率，使高频载波的频率随信号而有规律的变化，载波的幅度保持不变。
无线电广播的过程是：首先利用话筒将声音变成音频电信号，经音频放大器放大后送往调制器，对高频载波信号进行调制，从调制器输出的调副或调频信号再经过高频放大器放大后送到发射天线，将载有声音“信息”的无线电波发出。
二、优点：1.抗干扰能力好2.频带宽，音质好3.频道容量大,解决电台拥挤问题三、FM 调频收音（FM ，FREQUENCY MODULA TION )的测试项目和方法：1.FM频率范围( FM RANGE )要求：频偏：22.5KHZ DEV 调制频率：1KHZ方法：A扭转主机台钮转最低点. B调整RF频率.使收音机得到最强的信号(失真最小)此时的频率为低端 C.将台钮至高端,同样的方法得到高端频率D,低端-高端为全频覆盖范围.2 最大灵敏度( MAX SENS )要求：频偏:22.5KHZ DEV，调制频率为:1KHZ，测试频率:90MHZ、98MHZ. 106MHZ。
定义：收音机在最大音量时，输出信号强度达到标准功率时输入信号的强度要求：调制度22.5KHZ，调制频率为1KHZ方法：A.同调（使测试机与RF信号发生器的频率基本一致频率）90MHZ、98MHZ、106KHZ.失真最小B.将音量（VR）最大，变调电平（A TT）值，使毫伏表指标回到（REF O/P）时的dB数就是最大灵敏度3.30DB限噪灵敏度(30DB S\N SENS)方法：同调90MHZ、98MHZ、106MHZ.要求：调制度22.5KHZ 调制频率：1KHZ方法：A. 同调（测试机与RF信号发生器的频率基本一致）频率90MHZ,98MHZ, 106MHZB首先测出它们的最大灵敏度，增加DB数，将音量调到标准输出，关掉调制度（MOD）C衰减毫伏表VTVM下降的数值刚好为30dB，看指标能否回到标准输出如果没有回到标准输出：，减少电平DB数使它达到如果超过标准输出：增加电平DB数例如：标准输出为0.632V -4DB,电平数为21DB假如衰减30BD刚好在-4DB处,然后ATT值21DB. 21DB就是测试机的限噪灵敏度注意：测试FM的时候.高频信号发生器应连接至到收音机FM天线PCB板,输入端,断开天线拉杆天线,地线则需要接至收音机高频放大的地线,一般为PVC地线.4.中频频率/中频抑制( IF FREQUENCY/IF REJECTION)要求：调制度为22.5KHZ，调制频率为1KHZ。
收音机实验报告收音机实验报告引言：收音机是一种广泛使用的电子设备，用于接收并放大无线电信号，使人们能够收听广播节目。
收音机的原理是利用天线接收无线电信号，并经过调谐电路、放大电路和音频处理电路等部分，最终将信号转化为声音输出。
本文将对收音机进行实验，探索其工作原理和性能。
一、实验目的本实验的目的是通过搭建收音机电路，了解收音机的原理和构成，并测试其接收信号的能力和音质表现。
二、实验材料和方法1. 实验材料：- 电子元器件：电容、电感、电阻、晶体管等- 电源：直流电源和电池- 天线：长短不等的导线- 实验工具：万用表、示波器、音箱等2. 实验方法：- 搭建收音机电路：根据收音机电路图，依次连接电子元器件，建立调谐电路、放大电路和音频处理电路。
- 调试电路：通过调整电容和电感的数值，使电路能够接收到不同频率的无线电信号，并进行放大和处理。
- 测试接收能力：使用天线接收不同频率的无线电信号，观察信号的强弱和清晰度。
- 测试音质表现：将收音机与音箱连接，通过播放不同音频源，测试音质的还原度和音量调节的灵敏度。
三、实验结果和分析1. 调谐电路的效果：通过调整电容和电感的数值，我们成功搭建了调谐电路。
在不同频率的无线电信号输入下，调谐电路能够选择性地接收并放大特定频率的信号。
这说明调谐电路起到了筛选信号的作用，使得我们能够选择收听特定的广播频率。
2. 放大电路的效果：在调谐电路的基础上，我们添加了放大电路，使得接收到的信号能够得到进一步放大。
通过示波器的观测，我们发现放大电路能够将微弱的无线电信号放大至足够驱动音箱的信号水平。
这样，我们可以听到更清晰、更响亮的声音。
3. 音频处理电路的效果：音频处理电路主要负责对放大后的信号进行滤波和调节音量。
通过调试电容和电阻的数值，我们成功实现了音频信号的滤波和音量调节。
滤波效果使得音频信号更加纯净，音量调节使得我们可以根据需要调整收听音量。
4. 接收能力和音质表现：通过将天线接收不同频率的无线电信号，我们发现收音机的接收能力较强。
商用汽车AM/FM收音机必须能在各种环境下可靠地工作。
因为这些收音机的设计师采用数字信号处理(DSP)算法来克服反射、信号多径和衰落等效应，所以他们经常要去现场花数周的时间分析不同信号条件下的效果。
而更实用和耗时更少的解决方案，是使用真实记录的收音机信号仿真汽车AM/FM收音机设计在现场遇到的各种状况。
一种颇具挑战性的AM/FM收音机性能测试是对相邻和/或交替频道性能的评估，因为收音机在出现很强的相邻射频信号时必定接收到较弱的信号。
为评估不同收音机之间的主观接收质量，OEM汽车收音机制造商经常根据不同地区的特定场地路线实施测试计划。
例如在城市中行驶时，通常会遇到一种被称为“市内峡谷”的射频环境，在这种环境中大型建筑物会产生对 FM站台来说复杂的多径和阴影模式。
人们经常会使用频道仿真器再现针对某个特定频道的典型多径模型。
然而，当需要用多个仿真器仿真相邻频道干扰时，这种方法就不实用了，其中一个原因是汽车工业仍利用现场测试行驶方法来进行收音机的优化。
然而，测试行驶方法只能展现主要的可重复性问题。
由于天气的变化和大型车辆的靠近，信号传播状态会不断发生改变，因此任两次测试行驶都不会得到相同的结果。
另外，由于测试行驶是在很大的区域范围内完成的，要准确评估不同地区的AM/FM收音机设计性能，测试可重复性十分关键。
幸运的是，由于射频信号记录和存储技术的不断发展，记录真实的FM广播信号完全可以替代传统测试行驶方法实现商用AM/FM收音机设计的评估。
举例来说，Averna公司的射频记录与回放系统能以14位的分辨率捕获完整的FM频带(20MHz带宽)。
这款数字记录器采用美国国家仪器(NI)公司的PXI硬件架构，能同时记录GPS位置、收音机的音频，并能利用板载相机记录行驶测试的视频。
该系统具有80dB的无杂散动态范围(SFDR)，看起来相当大，不过FM接收机可以处理从-2dBuV 至+110dBuV(-109到+3dBm)的更宽信号电平范围。
移动手机收音机性能测试用例1 目的使用信号发生器、音频分析仪测试手机收音机性能，以保证手机收音机性能参数符合设计要求，满足销售与用户的使用。
2 适用范围适用品质部测试移动手机收音机性能。
3 测试内容（1）灵敏度(SENS)（2）接收频带宽度（3）接收解调输出幅度（VPP-mpx）（4）解调输出信噪比（S/N）（5）解调输出信纳比（SINDA）（6）调制信号最大失真度（7）FM干扰验证（FM干扰强度与实际聆听FM干扰）4 接收灵敏度测试（测试用例编号：7.7.1）4.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行，连接示意图如下：4.2 测试步骤1> 将FM测试夹具的标准天线接口接在信号发生器（JSG-1051B）的发射头上，设置JSG-1051B调制信号为1KHz，调制频偏为22 .5KHz；发射频率分别为87.5 MHz、 98MHz、108 MHz，设置完成后将手机固定在夹具上（如上图位置）；2> 设置音频分析仪（KENWOOD VA-2230A）到SINDA功能测试，滤波带宽设为高通200Hz，低通15KHz；ITEM CH HPF PSO LPF SP UNIT SwitchingtimeAVGSSINDA L&R 200Hz A 15KHz FAST dB SS=1.5s N=83> 调节信号发生器（JSG-1051B）RF输出的电平，测试MPX（单声道输出）的信号，当SINDA为26dB的时，信号发生器（JSG-1051B） RF输出的电平即为接收灵敏度。
分别记录87.5 MHz、 98MHz、108 MHz所对应的接收灵敏度。
注：对支持FM外放功能的机型，耦合灵敏度测试须对外放时FM的灵敏度进行测试，测试方法参考耳机灵敏度的测试方法。
4.3 测试预期输出结果被测机接收灵敏度≥标杆样机5 接收频带宽度测试（测试用例编号：7.7.2）5.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。

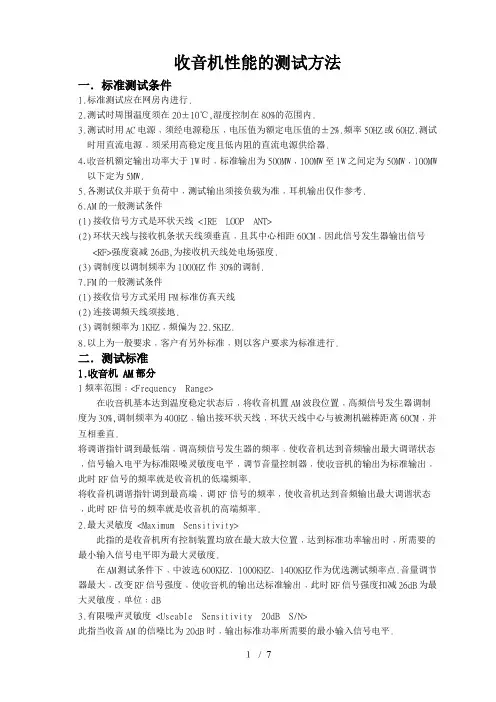

收音机性能的测试方法一．标准测试条件1.标准测试应在网房内进行.2.测试时周围温度须在20±10℃,湿度控制在80%的范围内.3.测试时用AC电源﹐须经电源稳压﹐电压值为额定电压值的±2%.频率50HZ或60HZ.测试时用直流电源﹐须采用高稳定度且低内阻的直流电源供给器.4．收音机额定输出功率大于1W时﹐标准输出为500MW﹐100MW至1W之间定为50MW﹐100MW 以下定为5MW.5.各测试仪并联于负荷中﹐测试输出须接负载为准﹐耳机输出仅作参考.6.AM的一般测试条件(1)接收信号方式是环状天线 <IRE LOOP ANT>(2)环状天线与接收机条状天线须垂直﹐且其中心相距60CM﹐因此信号发生器输出信号<RF>强度衰减26dB,为接收机天线处电场强度.(3)调制度以调制频率为1000HZ作30%的调制.7.FM的一般测试条件(1)接收信号方式采用FM标准仿真天线(2)连接调频天线须接地.(3)调制频率为1KHZ﹐频偏为22.5KHZ.8.以上为一般要求﹐客户有另外标准﹐则以客户要求为标准进行.二．测试标准1.收音机 AM部分1频率范围﹕<Frequency Range>在收音机基本达到温度稳定状态后﹐将收音机置AM波段位置﹐高频信号发生器调制度为30%,调制频率为400HZ﹐输出接环状天线﹐环状天线中心与被测机磁棒距离60CM﹐并互相垂直.将调谐指针调到最低端﹐调高频信号发生器的频率﹐使收音机达到音频输出最大调谐状态﹐信号输入电平为标准限噪灵敏度电平﹐调节音量控制器﹐使收音机的输出为标准输出﹐此时RF信号的频率就是收音机的低端频率.将收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状态﹐此时RF信号的频率就是收音机的高端频率.2.最大灵敏度 <Maximum Sensitivity>此指的是收音机所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度.在AM测试条件下﹐中波选600KHZ﹑1000KHZ﹑1400KHZ作为优选测试频率点.音量调节器最大﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时RF信号强度扣减26dB为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度 <Useable Sensitivity 20dB S/N>此指当收音AM的信噪比为20dB时﹐输出标准功率所需要的最小输入信号电平.其测量装置及测量方法与第二项相同﹐如用1000KHZ测量时﹐把收音机调谐到1000KHZ﹐调节RF信号的频率为1000KHZ﹐输出电平可先调高些约90dB﹐细调频率使喇叭听到信号声时﹐再细调使输出最大﹐关小音量<音调控制器推到中间位>使毫伏表刚好显示为标准输出电压﹐然后用高频发生器去调制﹐这时收音机只有噪声输出﹐用标准输出电压与噪声电压之比的公式算出噪声电压﹐查表20dB的比值等于10﹐所以S/N等于20dB时噪声电压应为﹕标准电压/噪声电压=10 得出﹕ V噪=标准电压 / 10现以标准测量功率为50MW﹐用8Ω喇叭时标准输出电压为632毫伏为例﹐代入上式计算噪声电压﹕由V噪 = 标准电压 / 10 得﹕ V噪 = 632 / 10 = 63.2<毫伏>计算出噪声电压为63.2毫伏.以此可知﹕用高频发生器去调制后﹐只要噪声输出刚好等于63.2毫伏﹐则信噪比便是20dB﹐但在去调制后﹐噪声电压不一定就等于63.2毫伏﹐可能大或可能小﹐如果噪声电压大时﹐加上调制﹐调高些RF信号的输出电平﹐再把音量关小使毫伏表显示输出标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐如果噪声电压不是高而是低时﹐则加上调制适当降低RF信号的输出电平﹐开大音量使输出达到标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐这样反复多次调节后﹐再去调制﹐直到找出噪声电压刚好为63.2毫伏﹐这时RF信号的输出电平则为S/N等于20dB时的限噪灵敏度.4.中频 <IF Frequency>在AM测试条件下﹐先测出600KHZ频点的20dB S/N灵敏度﹐不改变收音机调谐﹐再将高频信号的600KHZ改为455/465KHZ﹐在20dB S/N灵敏度的基础上增加电平﹐直至收音机输出重新达到标准输出﹐细调455/465KHZ高频频率﹐使接收波形最大﹐最正﹐此时的高频为中频.5.中频抑制 <IF Rejection>表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制.其测试是收音机与高频发生器同谐于600KHZ﹐音量控制开最大﹐改变RF信号的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率600KHZ改为该收音机的AM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制.单位﹕dB6.镜像抑制 < Image Rejection>其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴加高频回路或天线回路对镜像信号的抗据能力.镜像频率﹕是指频率高于本机振荡频率一个中频<如中频455KHZ>的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频<如中波则高910KHZ>.其测试是收音机与高频信号发生器同谐于1400KHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率1400KHZ加两倍中频﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB7.通频带 <-6dB Band Width>就是单信号选择性为0dB处﹐最靠近调谐点的两个偏调频率点间的频带﹐称为整机通频带﹐用KHZ表示.其测试是收音机与高频信发生器同谐于1000KHZ﹐音量制开最大﹐调节RF信号的输出强度使收音机输出为标准输出﹐然后增加RF信号输出强度的一倍<即6dB>﹐此时输出音频功率会增大﹐再偏调RF信号的频率﹐在调谐点两侧偏调﹐使输出音频功率下降到原标准输出时﹐此时两个频率点间的频带﹐< Δf = f1 – f2 >即为整机通频带.8.选择性 <ACA>表示收音机从干扰信号中选择有用信号的能力﹐主要是鉴别收音机中频回路特性的好差. 其测试是收音机与高频发生器同谐于1000KHZ﹐音量控制器最大﹐调节RF信号的输出强度﹐使输出为标准输出﹐然后把RF信号的频率1000KHZ偏调±10KHZ﹐增加RF信号的输出强度﹐使接收机输出恢复到原来的标准输出﹐此时所增加的信号强度为选择度﹐单度﹕dB 9.信噪比 <S/N Ratio 5MV >就是收音机输出信号电压与噪声电压之比的dB数.其测试是调整在接收机1000KHZ的信号点﹐RF信号的输出电平为100dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出.标准输出功率相应电压与噪声之比的dB数即为信噪比.10.自动增益控制特性 <AGC Figure of Merit 100MV >其指收音机天线输入信号强度改变时﹐能自动压缩输出信号变化量的能力.其测试是指收音机与高频信号同谐于1000KHZ测试点﹐RF信号的输出强度为100MV<相当于126dB,没有126dB的高频信号发生器﹐可将环形天线靠近收音机AM天线﹐60CM距离约26dB当量>﹐调节音量控制器使输出为标准输出﹐然后降低RF信号的输出强度﹐使收音机的输出下降10dB﹐此时信号发生器所降低的dB数即为AGC控制范围﹐标准﹕ LIMIT>30dB 11.标称失真 <Distortion 5MV>指收音机接收信号在标准输出时的信号失真.其测试是收音机与高频发生器同谐于1000KHZ﹐RF信号的输出强度为100dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真.单位﹕ %12.过载失真 <Over Load Distortion 100MV ﹑ 80% MOD>此为强信号状态下失真.其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出为126dB﹐调制度为80%﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为过载失真.13.HUM AND NOESE AT MIN / MAX VOLUME此为﹕最小/最大音量时的 <交流哼及噪声> 电压其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号输出为126dB﹐30%的调制度﹐音量控制在最小或最大﹐然后去调制﹐观察毫伏表的刻度值即为最小或最大"哼"电压值.14.调制哼 <Modulation Hum 5MV>表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度.其测试是收音机与高频发生器同谐于1000KHZ频率点. RF信号的输出强度为100dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出.然后去调制﹐改变收音机交流电源插头方向﹐并微调RF信号的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声.15.频响 <Frequency Response – 6dB 5MV>此指当调制频率改变时﹐使收音机输出下降6dB时的特性.其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出强度为100dB﹐音量输出控制在标准输出﹔然后将高频发生器输出选择在"EXT"外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位<一般0dB>﹐并调整微调使高频发生器的EXT <HIGH / LOW电平>灯点亮.先将低频信号发生器设置在1KHZ频率﹐然后调频率使毫伏表刻度衰减6dB﹐如往高端调到3.5KHZ﹐刚好衰减6dB﹐则高端频响为3.5KHZ﹐同理往低端调﹐可得到低端频响点. 16.10%失真输出功率 <10% THD Output Power>当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为100dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率经﹕W = V2 / R <负载>17.最大输出功率 <Maximum Output Power >即为最大音量时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为126dB/100dB﹐音量于最大提升位置﹐观察毫伏表的电压输出值﹐则输出功率经﹕ W = V2 / R <负载>得出.18.停振电压 <Fall Out Voltage>此为收音机本振电路停止工作时的电压<此时已无接收能力>.其测试是收音机与高频发生器同谐于1400KHZ﹐按有限噪声灵敏度测量方法﹐调节音量控制器使收音机为标准输出﹐然后降低工作电压至基本无接收信号输出时止﹐此时的电压即为停振电压.2.收音机FM部份1.频率范围 <Frequency Range >在接收基本达到温度稳定后﹐将收音机置FM波段位置﹐RF信号的输出应连接到收音机FM 天线的PCB<线路板输入端>﹐断开拉杆天线﹐地线则需连接至收音机高频放大的地线﹐一般为PVC地线.输入信号电平为实用灵敏度 <60dB>﹐调制频率为1KHZ﹐频偏为22.5KHZ. 将调谐指针调到最低端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状﹐调节音量控制器﹐使接收机的输出为标准输出﹐此时高频发生器的频率就是收音机的低端频率. 再把收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到调谐状态﹐此时发生器的频率就是收音机的高端频率.2.最大灵敏度 <Maximum Sensitivity >此指的是收音机的所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度.在FM测试条件下﹐选90MHZ,98MHZ,106MHZ作为优选测试频率点.音量调节器最大〔EQ 中间〕﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时信号发生器的强度为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度〔Useable Sensitivity 30dB S/N 〕此指当收音FM的信噪比为30dB时﹐输出标准功率所需要的最小输入信号电平.其测量装置及测量方法与第二项相同﹐先测90MHZ﹐使收音机与高频发生器同谐于90MHZ测试点﹐调节音量控制器使输出为标准输出﹐然后去调制﹐使毫伏表衰减30dB<需反复调节>.以同样方法可得到98MHZ﹑106MHZ频点的30dB限噪灵敏度.4.中频〔IF Frequency 〕其测试是收音机与高频发生器同谐于90MHZ频率点﹐先测出此点的30dB﹐SX限噪灵敏度﹐然后将RF信号频率改为10.7MHZ﹐并加大RF信号输出电平﹐直至输出回到原标准输出值〔微调10.7MHZ频率使输出最大〕﹐此时高频信号发生器的频率即为收音机的中频频率.5.中频抑制〔IF Rejection〕表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制.其测试是收音机与高频发生器同谐于90MHZ﹐音量控制开最大﹐改变RF的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率90MHZ改为该接收机的FM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制.单位﹕dB6.镜像抑制 <Image Rejection>其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴别高频回路或天线回路对镜像信号的抗据能力.镜像频率﹕是指频率高于本机振荡频率一个中频的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频〔如FM则高21.4MHZ〕.其测试是收音机与高频信号发生器同谐于106MHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率106MHZ加两倍中频〔实时21.4MHZ〕﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB.7. 3dB限幅灵敏度 <Limiting Sensitivity --3dB>指使标准输出下降3dB时﹐高频信号的电平值即为"限噪灵敏度".其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF信号的输出电平为1MV <相当于60dB>﹐调节音量控制器使收音机为标准输出.再降低高频发生器的输出电平﹐使收音机的输出下降3dB﹐此时的RF信号的输出电平即为限幅灵敏度.8.信噪比<S/N Ratio 1MV>其测试是调整在收音机98MHZ的信号点﹐RF信号的输出电平为60dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出.标准输出功率相应电压与噪声之比的dB数即为信噪比.9.自动频率控制范围 <AFC Hold Range 1MV>其测试是指收音机与高频发生器同谐于98MHZ测试点﹐RF信号的输出强度为60dB﹐调节音量控制器使输出为标准输出.降低RF信号的输出频率﹐使收音机的输出下降3dB <记下此时信号发生器的电平>﹕再调高RF信号的频率﹐同样使收音机的输出比原标准输出下降3dB.升高后的RF信号频率减去降低后的RF频率即为所求﹐例﹕频点98MHZ在97.7MHZ和98.2MHZ分别降低3dB﹐则﹕AFC = 98.2MHZ – 97.7MHZ = 0.5MHZ10.调幅抑制 <AM Suppression 1MV>表示调频收音机对输入信号中调幅成分的抑制能力.其测试是收音机与高频发生器同谐于98MHZ﹐RF信号的输出强度为60dB,调节音量控制器使输出为标准输出.然后去调制 <RF信号频率不变>﹐将调制方式改为AM﹑400HZ﹑30%,升高RF输出电平﹐使收音机回到标准输出﹐此时所增加的电平值为所求.11.标称失真 <Distortion 1MV>指收音机标准输出时的信号失真.其测试是收音机与高频发生器同谐于98MHZ﹐RF输出强度为60dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真.单位﹕%12. HUM AND NOESE AT MIN/MAX VOLUME此为﹕最小/最大音量时的<交流哼及噪声>电压其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB,然后去调制﹐音量控制在最小或最大﹐观察毫伏表的刻度值即为最小或最大"哼"电压值.13.调制哼 <Modulation Hum>表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度.其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出.然后去调制﹐改变收音机交流电源插头方向﹐并微调高频发生器的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声.14.频响 <Frequency Response – 6dB>此指当调制频率改变时﹐使收音机输出下降6dB时的特性.其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB﹐音量输出控制在标准输出:然后将高频发生器输出选择在"EXT"外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位 <一般0dB>﹐并调整微调使高频发生器的EXT<HIGH/LOW电平>灯点亮.先将低频信号发生器设置在1KHZ频率﹐然后将低频发生器往低频端调﹐使标准输出下降6dB﹐同样往高频端上调﹐同样下降6dB﹐则低端和高端的频点都可得到.15.立体声点灯灵敏度 <Stereo Indicator Sensitivity>指接收立体声信号需要的最小强度.即立体灯刚点亮时的输入信号电平.其测试是收音机与高频发生器同谐于98MHZ﹐调制频率1KHZ﹐±22.5KHZ﹐RF输出为60dB ﹐控制音量在标准输出.按下stereo键﹐使输出为立体声信号状态﹐再将调制度改为100%﹐将立体声信号发生器设于R或L声道输出﹐此时收音机的立体灯将点亮.然后降低RF信号电平﹐直至收音机的STEREO灯刚好息灭﹐此时的RF电平值即"立体声点灯灵敏度".16.信道分离度 <Channel Separation>指立体声左﹑右声道信号分离度.其测试是收音机与高频发生同谐于98MHZ<调制在﹕1KHZ% ±22.5KHZ%>﹐RF输出为60dB﹐控制音量在标准输出.设置立体声在R信道﹐调节音量控制使输出在标准状态﹐视此为0dB状态.改变立体声信号在L信道﹐此时R声道为串音输出 <L串音至R>﹐此时毫伏表有刻度指示﹕dB标称状态的dB值 <0dB>和dB的差值﹐即为所求分离度.测L信道分离度方法同R信道.17.10%失真输出功率 <10% THD Output Power>当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于98MHZ﹐高频发生器输出为60dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率为 : W = V2 / R <负载>.18.最大输出功率 <Maximum Output Power 75KHZ DEV>指当音量开到最大时的功率.其测试是接收音机与高频发生器同谐于98MHZ频率点﹐RF输出强度为60dB﹐频偏±75KHZ ﹐音量控制开到最大﹐读出此时毫伏表的电压﹐则输出功率为: W = V2 / R<负载>.。
汽车收音机测试方法（通用）FM部分1.频率覆盖范围仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。
测试条件：信号发生器频率分别高定为高低端极限频率。
信号源内阻：75Ω。
调制频率：1KHz。
调制频偏：22.5KHz。
信号发生器输出电平：60dBμV。
测试方法：将本接收机的频率分别调到最高端和最低端，然后微调信号发生器的频率，使接收机的输出电平值达到输出时的频率，即为本接收机的频率覆盖范围。
2.限噪灵敏度（实用灵敏度）仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。
测试条件：信号发生器频率分别设定为89.1MHz，94.1MHz和104.1MHz。
信号源内阻：75Ω。
调制频率：1KHz。
调制频偏：22.5KHz。
测试方法：去调制，慢慢增大RF输入灵敏度，使被测接收机输出电平（dBμV）与输出噪声电平（dBμV）之差达到30dB时的RF输入灵敏度，即为接收机的噪限灵敏度。
注：因加了6dBμV的衰减器，所以最后的RF输入灵敏度必须减去6dBμV以后的值才为本接收机的限噪灵敏度。
指标：≤20dB3.信噪比①单声道信噪比仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。
测试条件：信号发生器频率分别设定为89.1MHz，94.1MHz和104.1MHz。
信号源内阻：75Ω。
调制频率：1KHz。
调制频偏：22.5KHz。
信号发生器输出电平：60dBμV。
测试方法：去调制，此时测得接收机标准输出电平（dBμV）与输出电平（dBμV）之差即为该接收机的信噪比。
指标：≥55dB②立体声信噪比仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。
测试条件：信号发生器频率分别设定为89.1MHz，94.1MHz和104.1MHz。
信号源内阻：75Ω。
立体声调制：导频信号频偏：7.5KHz。
调制频率：1KHz。
调制频偏：22.5KHz。
信号发生器输出电平：60dBμV。
移动手机收音机性能测试用例7.71 目的使用信号发生器、音频分析仪测试手机收音机性能，以保证手机收音机性能参数符合设计要求，满足销售与用户的使用。
2 适用范围适用品质部测试移动手机收音机性能。
3 测试内容（1）灵敏度(SENS)（2）接收频带宽度（3）接收解调输出幅度（VPP-mpx）（4）解调输出信噪比（S/N）（5）解调输出信纳比（SINDA）（6）调制信号最大失真度（7）FM干扰验证（FM干扰强度与实际聆听FM干扰）4 接收灵敏度测试（测试用例编号：7.7.1）4.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行，连接示意图如下：4.2 测试步骤1> 将FM测试夹具的标准天线接口接在信号发生器（JSG-1051B）的发射头上，设置JSG-1051B调制信号为1KHz，调制频偏为22 .5KHz；发射频率分别为87.5 MHz、 98MHz、108 MHz，设置完成后将手机固定在夹具上（如上图位置）；2>设置音频分析仪（KENWOOD VA-2230A）到SINDA功能测试，滤波带宽设为高通200Hz，低通15KHz；ITEM CH HPF PSO LPF SP UNIT Switching time AVGSSINDA L&R 200HzA 15KHz FAST dB SS=1.5s N=83> 调节信号发生器（JSG-1051B）RF输出的电平，测试MPX（单声道输出）的信号，当SINDA为26dB的时，信号发生器（JSG-1051B） RF输出的电平即为接收灵敏度。
分别记录87.5 MHz、 98MHz、108 MHz所对应的接收灵敏度。
注：对支持FM外放功能的机型，耦合灵敏度测试须对外放时FM的灵敏度进行测试，测试方法参考耳机灵敏度的测试方法。
4.3 测试预期输出结果被测机接收灵敏度≥标杆样机5 接收频带宽度测试（测试用例编号：7.7.2）5.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
2> 确定手机收音机功能正常，然后进入收音机频道列表选项，在频道列表中设置87.5MH z，88MH z，90MH z，97MH z，98MH z，99MH z106MH z，107.5MH z，108MH z，并将手机音量调到最大。
5.2 测试步骤1> 设置音频分析仪（KENWOOD VA-2230A）到SINDA功能测试，滤波带宽设为高通200Hz，低通15KHz；2> 设置信号发生器（JSG-1051B）调制信号为1KHz，调制频偏为22 .5KHz；3> 调节信号发生器（JSG-1051B）频率输出在87.5～108MHz，FM接收频率与之对应，测试MPX（单声道输出）的信号，当SINDA≥26 dB时，所对应的频率范围即为接收带宽。
5.3 测试预期输出结果手机要能接收到每一个频点的声音信号6 调制信号幅度测试（测试用例编号：7.7.3）6.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
2> 确定手机收音机功能正常，然后进入收音机频道列表选项，在频道列表中设置98MH z，并将手机音量调到最大。
6.2 测试步骤1> 将信号发生器（JSG-1051B）设置为1KHZ的调制，22.5KHZ频偏，信号强度为-50dbm ，98MHZ频点（87.5～108MHz的中间频率）；2> 设置示波器（Tektronix-DPO4034）采样设为峰值检测，使用交流信号，调出测试项峰-峰值即为VPP幅度；3> 设置RF输出的电平为-50 dBm，用示波器测试耳机左右声道输出的信号幅度，VPP幅度既为解调输出幅度，记录相关测试数据。
6.3 测试预期输出结果耳机左右声道输出的幅度为160mv±40。
7 制信号最大失真度测试（测试用例编号：7.7.4）7.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
2> 确定手机收音机功能正常，然后进入收音机频道列表选项，在频道列表中设置98MH z，并将手机音量调到最大。
7.2 测试步骤1> 将信号发生器（JSG-1051B）设置为1KHZ的调制，75KHZ频偏，信号强度为-50dbm ，98MHZ频点（87.5～108MHz的中间频率）；2> 将音频分析仪设置如下：ITEM CH HPF PSO LPF SP UNIT Switching time AVGSTHD L&R OFF OFF 20kHz FAST % SS=3s N=83> 音频分析仪器的探头连接左/右耳机两端；4> 播放1KHZ的调制信号，待音频分析仪显示稳定后，从显示屏中读取左/右声道THD值,记录相关测试数据。
7.3 测试预期输出结果解调输出单声道信号最大失真小于1%8 调制信噪比测试（测试用例编号：7.7.5）8.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
2> 确定手机收音机功能正常，然后进入收音机频道列表选项，在频道列表中设置98MH z，并将手机音量调到最大。
8.2 测试步骤1> 将信号发生器（JSG-1051B）设置为1KHZ的调制，22.5KHZ频偏，信号强度为-50dbm ，98MHZ频点（87.5～108MHz的中间频率）；2> 将音频分析仪设置如下：ITEM CH HPF PSO LPF SP UNIT Switching time AVGSS/N L&R OFF A 20kHz FAST dB SS=1.5s N=83> 音频分析仪器的探头连接左/右耳机两端；4> 播放1KHZ的调制信号，待音频分析仪显示稳定后，从显示屏中读取解调输出单声道信噪比,记录相关测试数据。
8.3 测试预期输出结果解调输出单声道信号信噪比（S/N）小于0dB9 调制信纳比测试（测试用例编号：7.7.6）9.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
2> 确定手机收音机功能正常，然后进入收音机频道列表选项，在频道列表中设置98MH z，并将手机音量调到最大。
9.2 测试步骤1> 将信号发生器（JSG-1051B）设置为1KHZ的调制，22.5KHZ频偏，信号强度为-50dbm ，98MHZ频点（87.5～108MHz的中间频率）；2> 将音频分析仪设置如下：ITEM CH HPF PSO LPF SP UNIT Switching time AVGSSINDA L&R OFF A 20kHz FAST dB SS=1.5s N=83> 音频分析仪器的探头连接左/右耳机两端；4> 播放1KHZ的调制信号，待音频分析仪显示稳定后，从显示屏中读取解调输出单声道信纳比,记录相关测试数据。
9.3 测试预期输出结果解调输出单声道信号信纳比（SINDA）大于40dB10 FM干扰测试（测试用例编号：7.7.7）10.1 测试条件1> 对于耦合测试，环境的条件对测试结果有非常明显的影响，为了减小环境对测试结果影响，测试选择在屏蔽房中进行。
2> 确定手机收音机功能正常。
10.2 实际聆听FM干扰测试步骤1> 设置手机工作在FM状态下（所测试用得耳机必须是该机型标准配置的耳机），调节手机音量至最大，通过选项→手动输入设置初始频率为87.5MHz；2> 确认后，进入选项，通过移动上、下键，听耳机是否有随按键按下而输出“噗噗”音；（如在未按键时，随屏闪动出现“噗噗”音，直接记录该频点为干扰严重点）。
3> 若有，在测试表格上记录该频率值，通过返回键进入FM工作界面，按下方向右键，重复上述操作。
4 > 若无，通过返回键进入FM工作界面，按下方向右键，重复上述操作。
10.3 FM干扰强度测试步骤1> 设置示波器为20mV/div，20毫秒/格，“长余辉”功能。
2> 设置手机工作在FM状态下（所测试用得耳机必须是该机型标准配置的耳机），调节手机音量至最大。
通过选项→手动输入设置初始频率为87.5MHz；3> 测试底噪的最大幅度值（不论正负），确认后，进入选项，通过移动上、下键，按键节奏为1次/秒，听耳机是否有随按键按下而输出“噗噗”音（如在未按键时，随屏闪动出现“噗噗”音，直接记录该频点为干扰严重点）；如有则手动测量示波器上的最大幅度值（不论正负）,干扰最大幅度值与底噪最大幅度值得差值即为干扰的强度；若无则测试下一频点。
4> 在测试表格上记录该频率值下的干扰值或干扰情况，设置FM工作频率（范围87.5～108MHz，步进0.1MHz）；重复上述操作。
注意：在测试时，人身体不得接触耳机，测试过程中不能移动或转动夹具与仪器。
对耳机插座在侧面的机型，耳机插座向天线固定方向固定,按键面对测试人。
10.4 测试预期输出结果FM刷屏音干扰点个数或程度与标杆机相当或少于标杆机11 FM干扰标准11.1 选择干扰标准机：标准机分为直板机、滑盖机、翻盖机三种，干扰标准机等级分为合格、优秀、目标。
合格（60分）优秀（80分）目标（100分）直板机： K201 i589 NOKIA6300（无干扰）滑盖机： K201 NOKIA5610 无干扰翻盖机：K201 NOKIA2660 无干扰11.2 由测试数据，将合格标准进行量化：轻微（频点个数）明显（频点个数）严重（频点个数）直板机：小于40个小于10个小于10个滑盖机：小于80个小于10个小于10个翻盖机：小于80个小于10个小于10个11.3 对于轻微、明显、严重的判定根据《FM干扰测试与标准制定临时决议》中的FM测试规范轻微：Vnoise≦30mV明显：30mV＜Vnoise≦60mV严重：60mV＜VnoiseFM调频收音机记录报表.xls。
