电子线路实验教案

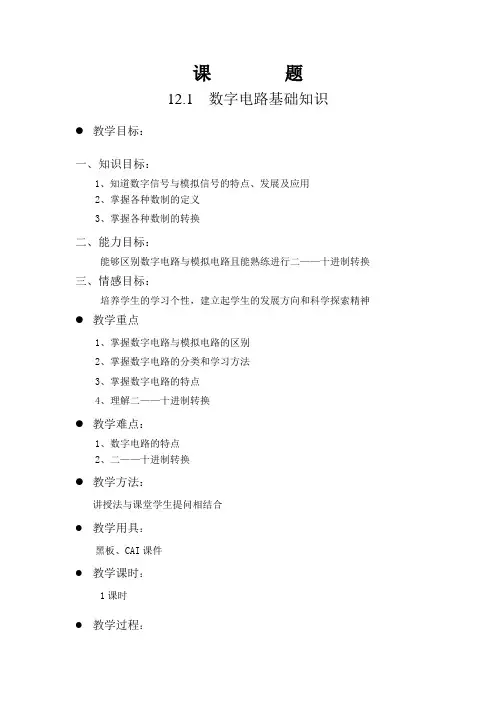

课题12.1数字电路基础知识●教学目标：一、知识目标：1、知道数字信号与模拟信号的特点、发展及应用2、掌握各种数制的定义3、掌握各种数制的转换二、能力目标：能够区别数字电路与模拟电路且能熟练进行二——十进制转换三、情感目标：培养学生的学习个性，建立起学生的发展方向和科学探索精神●教学重点1、掌握数字电路与模拟电路的区别2、掌握数字电路的分类和学习方法3、掌握数字电路的特点4、理解二——十进制转换●教学难点：1、数字电路的特点2、二——十进制转换●教学方法：讲授法与课堂学生提问相结合●教学用具：黑板、CAI课件●教学课时：1课时●教学过程：一、复习1、电子技术的发展与应用。

2、模拟电子器件的应用及特点二、导入新课电子线路中电信号分为模拟信号、数字信号两部分，前面 1～9章的内容介绍的即为模拟部分，从本章开始正式进入数字电路的学习。

三、新课传授（一）数字电路概述1、数字电路与模拟电路（1）、数字电路：处理数字信号的电路。

数字信号：凡在数值上或时间上不连续变化的信号。

（2）、模拟电路：例：交、直流放大电路。

2、数字电路的特点（1）、三极管工作在开关状态饱和、截止。

（2）、研究对象：电路的输入与输出之间的逻辑关系。

分析工具：逻辑代数。

表达方式：真值表、逻辑函数式、波形图。

3、数电发展和应用（开关元件）（1）、电子管 → 晶体管。

集成电路：小规模、中规模、大规模、超大规模。

（2）、开关元件效率的指标：开关速度×功耗 = 速度功耗积。

（3）、应用：⎪⎪⎩⎪⎪⎨⎧通信电视雷达计算机技术⎪⎩⎪⎨⎧医药技术激光技术核物理4、数字电路与模拟电路相比（1）数字电路的基本工作信号是用1和0表示的二进制的数字信号，反映在电路上就是高电平和低电平。

（2）晶体管处于开关工作状态，抗干扰能力强、精度高。

（3）通用性强。

结构简单、容易制造，便于集成及系列化生产。

（4）具有“逻辑思维”能力。

数字电路能对输入的数字信号进行各种算术运算和逻辑运算、逻辑判断，故又称为数字逻辑电路。

《电子线路教案》word版一、教案基本信息1.1 科目：电子线路1.2 年级/年级段：高中1.3 课时：45分钟1.4 教学目标：（1）知识与技能：使学生掌握电子线路的基本概念、基本原理和基本方法。

（2）过程与方法：通过实验、演示、讨论等方式，培养学生的动手能力、观察能力、分析问题和解决问题的能力。

（3）情感态度与价值观：激发学生对电子线路学科的兴趣，培养科学思维和创新精神。

二、教学内容2.1 电子线路的基本概念（1）电子线路的定义（2）电子线路的分类2.2 电子元件（1）电阻（2）电容（3）电感（4）二极管（5）晶体管（6）集成电路2.3 基本电路分析方法（1）DC电路分析（2）AC电路分析（3）数字电路分析三、教学过程3.1 导入（1）教师通过提问方式引导学生回顾已学过的物理知识，为新课的学习做好铺垫。

（2）介绍电子线路在日常生活和科技领域中的应用，激发学生的学习兴趣。

3.2 知识讲解（1）教师按照教材内容，系统地讲解电子线路的基本概念、基本原理和基本方法。

（2）针对重点难点内容，进行详细讲解和举例说明。

3.3 课堂互动（1）教师提出问题，引导学生思考和讨论。

（2）学生展示自己的作品或实验结果，分享学习心得。

3.4 课堂练习（1）教师布置课后作业，巩固所学知识。

（2）学生自主完成作业，教师进行辅导和答疑。

四、教学评价4.1 过程性评价（1）观察学生在课堂上的参与程度、动手能力和思维品质。

（2）评价学生在讨论、实验等环节的表现。

4.2 终结性评价（1）课后作业的完成情况。

（2）阶段性考试的成绩。

五、教学资源5.1 教材：电子线路教材。

5.2 实验设备：电子实验桌、实验仪器、元器件等。

5.3 辅助工具：多媒体教学设备、网络资源等。

六、教学策略与方法6.1 教学策略（1）情境教学：通过生活实例和实际应用，让学生感受电子线路的实用性和趣味性。

（2）问题驱动：引导学生提出问题，并通过自主学习、合作交流解决问题。

2024/2/2
28
实验目标和要求
目标
通过实验，使学生掌握电子线路的基 本知识和技能，培养学生的实践能力 和创新精神。
要求
学生应能够独立完成实验项目，掌握 实验原理和方法，学会使用相关仪器 和设备，遵守实验室规章制度。
2024/2/2
29
典型实验项目介绍
2024/2/2
电子元件的识别和检测
学生应掌握常见电子元件的识别方法，学会使用万用表等检测工 具对元件进行检测。
广泛应用于数字系统、计算机、通信等领域。
21
时序逻辑电路分析方法
分析方法
根据电路图列出状态转移表、状态转 移图或时序图，分析电路的功能和特 性。
常见时序逻辑电路
触发器、寄存器、计数器、移位器等 。
2024/2/2
时序逻辑电路应用
广泛应用于数字系统、计算机、控制 等领域，如存储器、CPU、接口电路 等。
2024/2/2
16
振荡器产生条件与稳定性分析
产生条件
振荡器是一种能够产生周期性信号的电路。其产生条件包括放大倍数大于1、存在正反馈、满足相位 或频率条件等。只有满足这些条件，电路才能产生持续的振荡信号。
稳定性分析
振荡器的稳定性是指其产生的振荡信号是否能够保持稳定。稳定性分析主要考虑电路中的元件参数、 环境温度、电源电压等因素对振荡信号的影响。为了提高振荡器的稳定性，可以采取措施如使用稳定 的元件、加入温度补偿电路、采用稳压电源等。
电子线路基本概念
介绍电子线路的基本概念 、发展历程和应用领域。
2024/2/2
电子元件与电路
讲解电子元件的种类、性 能、选用以及基本电路的 分析与设计。
实践操作与技能
通过实验、实训等实践操 作，培养学生的电子线路 制作、调试和故障排除技 能。

电子技术专业电子线路与电路分析优秀教案范本尊敬的教师们：本教案针对电子技术专业的电子线路与电路分析课程，旨在帮助学生全面理解电子线路的基本原理和电路分析的方法与技巧。

通过优秀的教案设计，能够激发学生的学习兴趣并提高他们的学习效果。

以下是我为你们准备的一份电子线路与电路分析的优秀教案范本：第一节：电子线路基础知识概述1. 目标：引导学生了解电子线路的基本概念和相关术语，并能够简单分析电子线路的组成和特点。

2. 内容：- 电子线路的定义和分类- 电子线路的基本组成元件及其特点- 电子线路的符号表示法3. 授课方法：结合多媒体展示和实例分析进行互动式授课，提醒学生注意各种电子线路在实际应用中的重要性。

第二节：电子线路的分析方法1. 目标：让学生掌握电子线路的分析方法和技巧，能够根据电子线路的特性进行准确的电路分析。

2. 内容：- 电流和电压的基本概念- 基尔霍夫定律及其应用- 节点电压法和支路电流法的原理和步骤- 网孔分析法的基本思想和操作步骤3. 实践环节：引导学生通过简单的电路实例，使用上述分析方法进行电路分析，培养学生的实际操作能力。

第三节：复杂电路的分析与设计1. 目标：提高学生对复杂电路分析与设计的能力，掌握混合信号电路的分析方法。

2. 内容：- 电子线路的组合与简化- 多级放大电路的设计与分析- 集成电路的应用与原理3. 实验实践：组织学生进行实验，通过构建多级放大电路和使用集成电路进行信号处理，加深学生对复杂电路的理解和应用。

第四节：电子线路故障诊断与维修1. 目标：培养学生的电子线路故障诊断与维修能力，提高实际应用水平。

2. 内容：- 常见电子线路故障的诊断方法- 故障维修的基本原则和技巧- 电子线路测试仪器的使用与操作3. 实践实验：组织学生进行故障模拟实验，引导学生通过仪器检测和分析，并解决电子线路故障。

第五节：电子线路的创新设计1. 目标：培养学生的创新思维和电子线路设计能力，激发学生的创造力和想象力。

《电子线路教案》word版第一章：电子线路基础1.1 电子线路概述介绍电子线路的定义、分类和应用领域解释电路、电路图和电子元件的概念1.2 电子元件介绍常见的电子元件，如电阻、电容、电感、二极管、晶体管等讲解电子元件的符号、特性和作用1.3 电路分析方法介绍基本的电路分析方法，如基尔霍夫定律、欧姆定律等讲解电路分析的基本步骤和技巧第二章：模拟电子技术2.1 放大电路介绍放大电路的原理和分类讲解放大电路的基本组成和分析方法2.2 滤波电路介绍滤波电路的原理和分类讲解滤波电路的设计和应用2.3 振荡电路介绍振荡电路的原理和分类讲解振荡电路的设计和应用第三章：数字电子技术3.1 数字逻辑基础介绍数字逻辑电路的基本概念和原理讲解逻辑门、逻辑函数和逻辑代数的基本运算3.2 组合逻辑电路介绍组合逻辑电路的原理和分类讲解组合逻辑电路的设计和应用3.3 时序逻辑电路介绍时序逻辑电路的原理和分类讲解时序逻辑电路的设计和应用第四章：电子线路设计4.1 电子线路设计流程介绍电子线路设计的基本流程和步骤讲解设计中的注意事项和技巧4.2 电子线路仿真介绍电子线路仿真软件的使用和原理讲解仿真过程中的注意事项和技巧4.3 电子线路制作与调试介绍电子线路制作的基本方法和步骤讲解调试过程中的注意事项和技巧第五章：常用电子仪器与测量5.1 电子示波器介绍电子示波器的结构和原理讲解示波器的使用方法和注意事项5.2 信号发生器介绍信号发生器的结构和原理讲解信号发生器的使用方法和注意事项5.3 电桥介绍电桥的原理和分类讲解电桥的使用方法和注意事项第六章：电源电路与保护6.1 电源电路概述介绍电源电路的作用和分类讲解电源电路的基本组成和性能指标6.2 线性电源与开关电源介绍线性电源和开关电源的原理和特点讲解电源的选择和应用6.3 电源保护电路介绍电源保护电路的原理和作用讲解过压保护、过流保护和其他保护电路的设计和应用第七章：通信电子线路7.1 通信系统概述介绍通信系统的原理和分类讲解模拟通信和数字通信的特点和应用7.2 调制与解调介绍调制和解调的原理和方法讲解调制解调器的应用和设计7.3 信号放大与滤波介绍信号放大和滤波的原理和方法讲解放大器和滤波器的设计和应用第八章：接口技术与总线8.1 接口技术概述介绍接口技术的原理和作用讲解接口电路的设计和应用8.2 总线技术介绍总线技术的原理和分类讲解总线的标准和协议以及总线接口电路的设计和应用8.3 USB接口与串口通信介绍USB接口和串口通信的原理和特点讲解USB接口和串口通信电路的设计和应用第九章：嵌入式系统与微控制器9.1 嵌入式系统概述介绍嵌入式系统的原理和组成讲解嵌入式系统的应用和发展趋势9.2 微控制器概述介绍微控制器的原理和分类讲解微控制器的选型和使用方法9.3 嵌入式系统设计与开发介绍嵌入式系统设计的流程和方法讲解嵌入式系统开发的工具和技巧第十章：电子线路实验与实践10.1 电子线路实验概述介绍电子线路实验的目的和意义讲解电子线路实验的步骤和安全注意事项10.2 常用电子仪器使用方法介绍常用电子仪器的结构和原理讲解电子仪器的使用方法和注意事项10.3 综合实践项目介绍综合实践项目的目的和意义讲解综合实践项目的选题、设计和实施步骤重点解析本文档详细介绍了电子线路的基础知识、模拟和数字电子技术、电子线路设计流程、常用电子仪器与测量等内容。

高频电子线路教案一、教学目标1.理解高频电子线路的基本概念和特点。

2.掌握高频电子线路的设计和计算方法。

3.熟悉高频电子线路的常见应用。

4.培养学生的实际动手能力和创新思维能力。

二、教学内容1.高频电子线路的概述1.1高频电子线路的定义和基本特点1.2高频信号与低频信号的区别1.3高频电子线路的主要应用领域2.高频放大电路设计2.1高频放大电路的基本原理2.2高频放大电路的设计步骤和注意事项2.3高频放大电路中的常见问题及解决方法3.高频滤波电路设计3.1高频滤波电路的工作原理3.2高频滤波电路的设计方法和计算公式3.3高频滤波电路的常见应用场景4.高频混频电路设计4.1高频混频电路的基本原理4.2高频混频电路的设计方法和计算公式4.3高频混频电路的实际应用案例三、教学方法1.讲授法：通过教师的讲解，介绍高频电子线路的基本概念和设计方法。

2.实验法：设计实验让学生动手搭建高频电子线路并进行测试和仿真。

3.讨论法：引导学生以小组为单位进行讨论，在实践中交流和分享设计经验。

四、教学过程1.导入(10分钟)向学生介绍高频电子线路的基本概念和特点，以及其在通信、雷达、无线电等领域的重要作用。

2.理论讲解(30分钟)讲解高频放大电路、高频滤波电路和高频混频电路的基本原理、设计步骤和计算方法。

3.设计实践(60分钟)将学生分为小组，每个小组根据所学的理论知识设计一个高频电子线路，并在实验室中搭建并测试该电路。

4.讨论交流(20分钟)每个小组展示他们的设计成果，并对其他小组的设计进行评价和讨论。

5.展示总结(10分钟)教师总结本节课的教学内容，并对学生的表现和收获进行评价和总结。

五、教学评价1.学生设计的高频电子线路是否按照要求进行搭建和测试。

2.学生在讨论中是否能够深入思考和交流设计中的问题，并提出合理的解决方案。

3.学生在实践中动手能力和创新思维能力的表现。

六、教学反思本节课采用了理论讲解、设计实践和讨论交流等多种教学方法，使学生能够更加深入地理解和掌握高频电子线路的设计和计算方法。

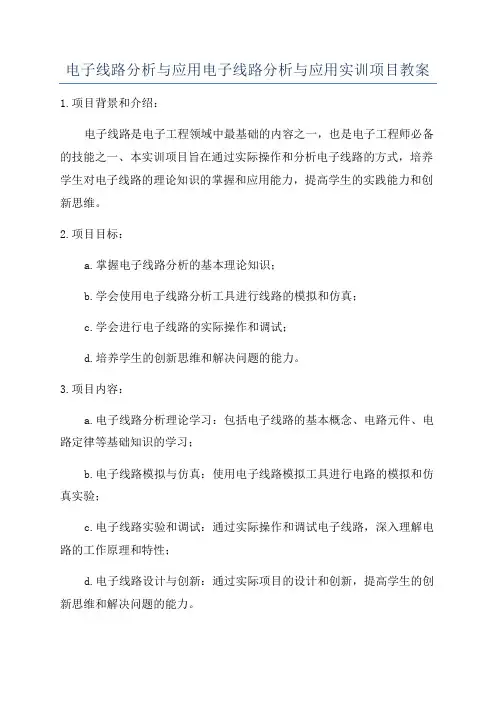

电子线路分析与应用电子线路分析与应用实训项目教案1.项目背景和介绍：电子线路是电子工程领域中最基础的内容之一，也是电子工程师必备的技能之一、本实训项目旨在通过实际操作和分析电子线路的方式，培养学生对电子线路的理论知识的掌握和应用能力，提高学生的实践能力和创新思维。

2.项目目标：a.掌握电子线路分析的基本理论知识；b.学会使用电子线路分析工具进行线路的模拟和仿真；c.学会进行电子线路的实际操作和调试；d.培养学生的创新思维和解决问题的能力。

3.项目内容：a.电子线路分析理论学习：包括电子线路的基本概念、电路元件、电路定律等基础知识的学习；b.电子线路模拟与仿真：使用电子线路模拟工具进行电路的模拟和仿真实验；c.电子线路实验和调试：通过实际操作和调试电子线路，深入理解电路的工作原理和特性；d.电子线路设计与创新：通过实际项目的设计和创新，提高学生的创新思维和解决问题的能力。

4.项目步骤：a.阅读和学习电子线路分析的基本理论知识，包括电路元件、电路定律等；b.进行电子线路模拟和仿真实验，学习使用电子线路模拟工具进行电路的模拟和仿真；c.进行电子线路实验和调试，通过实际操作和调试电子线路，加深对电路工作原理和特性的理解；d.进行电子线路设计与创新项目，通过实际项目的设计和创新，提高学生的创新思维和解决问题的能力；e.结合理论知识和实践经验，进行电子线路分析和应用的综合考核。

5.实训成果评估：a.实验报告：对每个实验项目进行详细记录和总结；b.设计方案：对设计项目的方案进行详细说明和评估；c.实际操作和调试能力：通过实际操作和调试电子线路，检验学生的实践能力；d.综合考核：结合理论知识和实践经验，进行电子线路分析和应用的综合考核。

6.教学方法：a.理论讲解：通过课堂教学的方式，讲解电子线路分析的基本理论知识；b.实验操作：组织学生进行电子线路模拟、仿真、实验和调试；c.项目设计和创新：指导学生进行电子线路设计和创新项目；d.辅助工具：借助电子线路模拟工具等辅助工具，帮助学生深入理解电子线路的工作原理和特性。

教学环节教学内容学生活动教师活动设计意图课前准备1.回顾二极管三极管知识。

2.三极管知识复习学习晶闸管的基础知识通过Multisim仿真软件对电路进行仿真分析。

观看多功能控制器工作的现象，完成工作页测试题目的测试。

登录云平台，进入学习空间，按照教师预设的问题观看微课，浏览课件、阅读文档。

复习二极管、三极管的知识。

根据平台中的电路尝试用Multisim进行仿真分析。

完成知识点测试题目。

发布课前学习任务：1.查看微课，知道什么是晶闸管？2.晶闸管的基本结构是什么？用什么符号表示？3.展示晶闸管特性验证的实验电路。

整理多功能控制器电路的微课视频。

学生根据教师发布的课程任务，结合已学课程内容。

促进学生的参与度。

学生课前时间使用手机进行学习，培养学生利用身边智能设备接受新知的学习的能力。

复习引入观察现象5min 项目引入：多功能控制器电路设计。

通过多功能控制器电路引入本课的器件—晶闸管。

激发学生探讨晶闸管特性的兴趣。

观察多功能控制器声光控部分的演示，了解生活中声光控电路的应用。

回顾课前微课学习声光控电路的组成框图。

学生观看教师准备的引入场景深刻理解任务的现象。

感受生活中的电子技术知识。

并对教师提出的问题进行思考讨论。

学生思考任务要求，尝试表述本节课的学习任务。

从生活中的现象走进电子技术的课堂。

教师展示多功能控制器电路，向学生发出疑问：观察到什么现象？生活中还有哪些地方有类似的现象？通过微课学习知道声光控电路有哪几个部分组成？用实际应用情境来激发学生的学习兴趣，明确学习任务引导学生学习新课。

把学生的注意力锁定在什么器件在声光控电路中起关键的作用，这个器件有什么特性，致学生于情境中、问题里，正是导入主题。

学生展示知识点5min 1.晶闸管外形、符号、结构2.晶闸管的导电特性选出代表阐述自己在课前预习的收获：1.学生梳理课前预习收获。

2.对比二极管、三极管知识回答晶闸管的基本结构教师引导学生自行阐述预习情况，并根据学生的阐述讲解晶闸管的结构以及符号。

《电子线路教案》word版一、教学目标1. 知识与技能：（1）了解电子线路的基本概念、组成部分和基本原理；（2）掌握电子元件的识别和使用方法；（3）学会简单电子电路的分析和设计方法。

2. 过程与方法：（1）通过观察、实验和分析，培养学生的动手能力和实际操作技能；（2）学会使用电子仪器仪表，如万用表、示波器等；（3）培养学生的团队协作能力和问题解决能力。

3. 情感态度与价值观：（1）激发学生对电子科技的兴趣，培养学生的创新意识；（3）培养学生环保意识和可持续发展观念。

二、教学内容1. 电子线路的基本概念及组成部分（1）电子线路的定义；（2）电子线路的组成部分：电源、信号源、传输线路、负载等；（3）电子线路的分类：模拟电子线路、数字电子线路、混合电子线路。

2. 基本电子元件（1）电阻：种类、符号、特性、测量；（2）电容：种类、符号、特性、测量；（3）电感：种类、符号、特性、测量；（4）二极管：种类、符号、特性、测量；（5）晶体管：种类、符号、特性、测量。

三、教学重点与难点1. 教学重点：（1）电子线路的基本概念及组成部分；（2）基本电子元件的识别和使用；（3）电子电路的基本分析方法。

2. 教学难点：（1）电子元件的特性分析；（2）电子电路的解析方法；（3）实际电路的设计与调试。

四、教学方法与手段1. 教学方法：（1）讲授法：讲解基本概念、原理和知识点；（2）实验法：培养学生的动手能力和实际操作技能；（3）案例分析法：分析实际电路案例，提高学生的应用能力；（4）小组讨论法：培养学生的团队协作能力和问题解决能力。

2. 教学手段：（1）多媒体课件：生动展示电子线路的原理和现象；（2）实验室设备：实际操作，加深对知识的理解；（3）网络资源：拓展学习视野，了解最新电子科技动态。

五、教学评价1. 过程性评价：（1）课堂提问：检查学生对知识的掌握程度；（2）实验操作：评价学生的动手能力和实际操作技能；（3）小组讨论：评估学生的团队协作能力和问题解决能力。

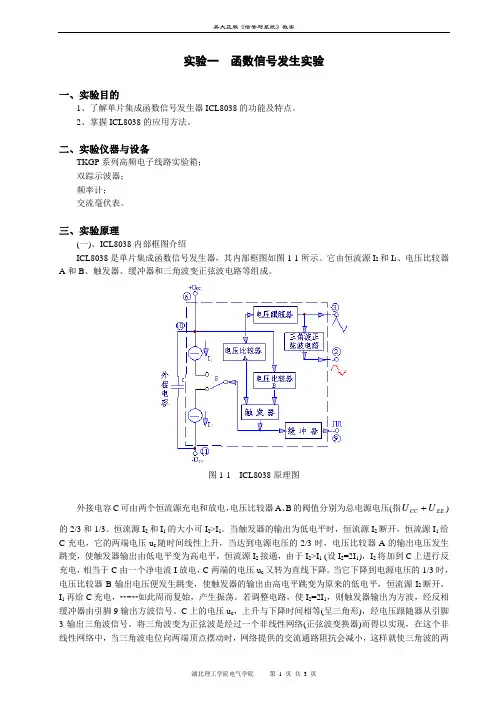

实验一 函数信号发生实验一、实验目的1、了解单片集成函数信号发生器ICL8038的功能及特点。

2、掌握ICL8038的应用方法。

二、实验仪器与设备TKGP 系列高频电子线路实验箱； 双踪示波器； 频率计； 交流毫伏表。

三、实验原理(一)、ICL8038内部框图介绍ICL8038是单片集成函数信号发生器，其内部框图如图1-1所示。

它由恒流源I 2和I 1、电压比较器A 和B 、触发器、缓冲器和三角波变正弦波电路等组成。

图1-1 ICL8038原理图外接电容C 可由两个恒流源充电和放电，电压比较器A 、B 的阀值分别为总电源电压(指EE CC U U )的2/3和1/3。

恒流源I 2和I 1的大小可I 2>I 1。

当触发器的输出为低电平时，恒流源I 2断开，恒流源I 1给C 充电，它的两端电压u c 随时间线性上升，当达到电源电压的2/3时，电压比较器A 的输出电压发生跳变，使触发器输出由低电平变为高电平，恒流源I 2接通，由于I 2>I 1 (设I 2=2I 1)，I 2将加到C 上进行反充电，相当于C 由一个净电流I 放电，C 两端的电压u c 又转为直线下降。

当它下降到电源电压的1/3时，电压比较器B 输出电压便发生跳变，使触发器的输出由高电平跳变为原来的低电平，恒流源I 2断开，I 1再给C 充电，┅┅如此周而复始，产生振荡。

若调整电路，使I 2=2I 1，则触发器输出为方波，经反相缓冲器由引脚9输出方波信号。

C 上的电压u c ，上升与下降时间相等(呈三角形)，经电压跟随器从引脚3输出三角波信号。

将三角波变为正弦波是经过一个非线性网络(正弦波变换器)而得以实现，在这个非线性网络中，当三角波电位向两端顶点摆动时，网络提供的交流通路阻抗会减小，这样就使三角波的两端变为平滑的正弦波，从引脚2输出。

1、ICL8038引脚功能图2、实验电路原理图如图1-3所示。

图1-3 ICL8038实验电路图其中K1为输出频段选择波段开关，K2为输出信号选择开关，电位器W1为输出频率细调电位器，电位器W2调节方波占空比；电位器W3、W4调节正弦波的非线性失真。

电子线路公开课教案一、教学目标：1. 了解电子线路的基本概念和组成2. 掌握电子元件的识别和使用方法3. 学会简单电路的设计和分析4. 培养学生的动手能力和团队协作精神二、教学内容：1. 电子线路的基本概念电子线路的定义电子线路的分类2. 电子元件电阻电容电感二极管晶体管集成电路3. 电路图的识别与绘制电路图的符号电路图的绘制原则4. 简单电路的设计与分析串联电路并联电路混联电路5. 电子实验与操作实验器材的选择与使用电路连接与调试实验数据的采集与处理三、教学方法：1. 讲授法：讲解电子线路的基本概念、原理和电路分析方法2. 直观演示法：展示电子元件实物，让学生直观认识和理解3. 实践操作法：组织学生进行电子实验，培养学生的动手能力4. 小组讨论法：分组进行实验，鼓励学生相互交流、探讨和解决问题四、教学准备：1. 教材或教参：《电子线路基础》等2. 电子元件实物：电阻、电容、电感、二极管、晶体管等3. 电路图示例：串联电路、并联电路等4. 实验器材：面包板、导线、实验仪器等5. 教学多媒体：PPT、视频等五、教学过程：1. 导入新课：通过简单的实例引入电子线路的概念，激发学生的兴趣2. 讲解基本概念：介绍电子线路的定义、分类和基本组成3. 认识电子元件：展示电子元件实物，讲解各元件的作用和特性4. 学习电路图：讲解电路图的符号和绘制原则，让学生学会识别和绘制电路图5. 设计简单电路：引导学生运用所学知识，设计串联电路、并联电路等6. 动手实验：组织学生进行电子实验，指导学生进行电路连接、调试和数据采集7. 总结与拓展：总结本节课的主要内容，布置课后作业，鼓励学生进行电子线路的创意设计六、教学评估：1. 课堂问答：通过提问的方式检查学生对电子线路基本概念和元件的认识。

2. 电路图绘制：要求学生根据所学知识，绘制简单的电路图，以检验其理解程度。

3. 实验报告：评估学生在实验过程中的操作技能和对实验结果的分析能力。

共集放大电路组成及工作原理
组成
共集放大电路由晶体三极管、输入电阻、输出电阻、电源等组成。与共射放大电路不同的是，输出信号从发射极 取出。
工作原理
在共集放大电路中，输入信号加在基极与发射极之间，输出信号从发射极取出。与共射放大电路相比，共集放大 电路的电压放大倍数小于1，但电流放大倍数和功率放大倍数都大于1。此外，共集放大电路还具有输入阻抗高、 输出阻抗低的特点。
共基放大电路组成及工作原理
组成
共基放大电路由晶体三极管、输入电阻、输出电阻、电源等组成。与共射和共集放大电路不同的是，输入 信号加在发射极与基极之间，输出信号从集电极取出。
工作原理
在共基放大电路中，由于晶体管的电流放大作用，使得输出电流比输入电流大得多。同时，由于输出电阻 的存在，使得输出电压也得到了相应的放大。与共射和共集放大电路相比，共基放大电路具有更高的频率 响应和更低的噪声系数。
培养学生的实践能力和分析解 决问题的能力
实验器材和步骤
实验器材：晶体三极管、万用表、
电阻器、电容器、导线等
01
实验步骤
02
1. 识别晶体三极管的三个电极， 并确定其类型（NPN或PNP）
03
2. 使用万用表检测晶体三极管
的放大倍数β值
04
3. 搭建简单的晶体三极管放大
电路，并观察其放大效果
05
4. 改变输入信号的频率和幅度，
中职电子线路教案晶体三极 管(全3课时)
目录
• 课程介绍与教学目标 • 晶体三极管基础知识 • 晶体三极管基本放大电路 • 晶体三极管放大电路分析方法 • 晶体三极管放大电路应用实例 • 实验操作与技能训练 • 课程总结与拓展延伸
01 课程介绍与教学 目标

电子线路教案一、教学目标1.让学生了解电子线路的基本概念、原理和应用。

2.培养学生分析和设计电子线路的能力。

3.培养学生动手实践、观察、分析和解决问题的能力。

二、教学内容1.电子线路的基本概念：电子元件、电路图、电路连接方式等。

2.基本电子元件：电阻、电容、电感、二极管、晶体管等。

3.基本电路：串联电路、并联电路、混联电路等。

4.基本分析方法：等效电路法、节点电压法、回路电流法等。

5.基本设计方法：模拟电子电路设计、数字电子电路设计等。

三、教学重点与难点1.教学重点：电子元件的特性、电路连接方式、基本电路分析方法。

2.教学难点：电路分析方法的运用、电子电路的设计。

四、教学方法1.讲授法：讲解电子线路的基本概念、原理和应用。

2.演示法：演示电子元件的特性和电路连接方式。

3.实验法：让学生动手实践，观察和分析电路现象。

4.讨论法：针对实际问题，引导学生进行讨论和思考。

五、教学步骤1.引入新课：通过实际生活中的电子设备，引导学生了解电子线路的重要性。

2.讲解基本概念：介绍电子元件、电路图、电路连接方式等基本概念。

3.讲解基本电子元件：详细讲解电阻、电容、电感、二极管、晶体管等电子元件的特性。

4.讲解基本电路：介绍串联电路、并联电路、混联电路等基本电路的连接方式和特点。

5.讲解基本分析方法：介绍等效电路法、节点电压法、回路电流法等基本电路分析方法。

6.讲解基本设计方法：介绍模拟电子电路设计、数字电子电路设计等基本设计方法。

7.实验环节：让学生动手实践，观察和分析电路现象，巩固所学知识。

8.课堂小结：总结本节课的主要内容，强调重点和难点。

9.布置作业：布置相关的练习题，让学生巩固所学知识。

六、教学评价1.过程评价：观察学生在课堂上的表现，如提问、讨论、实验操作等。

2.终结性评价：通过考试或作业，评价学生对电子线路知识的掌握程度。

七、教学建议1.注重理论与实践相结合，让学生在实际操作中掌握电子线路知识。

2.鼓励学生提问和思考，培养学生的创新能力和解决问题的能力。

ξ5-1 RS触发器（一）教学目的：1、让学生掌握基本RS触发器的工作原理及逻辑功能2、培养学生的分析能力教学重点：与非门连接后的分析教学难点：基本RS触发器电路的真值表教学方法：讲授法教学时间：一课时教学过程：一、复习：提问基本门电路与门、或门、非门的逻辑功能：二、新授：组合电路和时序电路是数字电路的两大类。

门电路是组合电路的基本单元；触发器是时序电路的基本单元。

触发器按其稳定工作状态可分为双稳定触发器，单稳定触发器，无稳态触发器（多谐振荡器）等。

双稳态触发其按其逻辑功能可分为RS触发器，JK触发器,D触发器和T触发器等；按其结构可分为主从触发器和维持阻塞型触发器等。

（一）基本RS触发器1、电路组成：基本RS触发器可由两个“与非”门交叉连接而成，如下图所示。

QG1图（a）基本RS触发器图（b）符号图（c）基本RS触发器真值表做好与组合逻辑电路的衔接触发器其实也是由门电路组成的组合逻辑门电路，因此要理解和掌握它，就要先得从组合逻辑门电路入手。

以上这个图是基本RS触发器，它其实是由2个与非门的输入端与出端交叉耦合而组成，所以对于与非门的理解明了。

与非门，其表示的意思为Y=BA ，其规律为全1出0，有0出1，只有理解了基本与非门，才可以去进一步分析基本RS触发器。

Q与Q是基本触发器的输出端，两者的逻辑状态在正常条件下能保持相反。

这种触发器有两种稳定状态：一个状态是Q=1，Q=0，称为置位状态（“1”态）；另一个状态是Q=0，Q=1，称为复位状态（“0”态），相当于以Q为准来命名。

相应的输入端R、S分别称为直接置0端或复位端、直接置位端或直接置“1”端2、逻辑功能：1）S=1，R=0所谓S=1 ，就是将S端保持高电位；而R=0，就是在R端加一个负脉冲。

设触发器的初始状态为“1”态，即Q=1，Q =0。

这时“与非”门G2有一个输入端为“0”，其输出端变为“1”；而“与非”门G1的两个输入端全为“1”，其输出端Q变为“0”。

大二选修实验课电子电路实验教案一、实验课简介本实验课程旨在帮助大二学生巩固和拓展电子电路的理论知识，并通过实践操作，提高学生的动手能力和实验技能。

通过本实验课程的学习，学生将能够掌握电子电路的基本原理和设计方法，培养工程实践能力，为今后的学习和工作奠定坚实的基础。

二、教学目标1. 理论与实践相结合：通过实验操作，将课堂学习的电子电路理论应用到实际中，加深对电子电路的理解。

2. 培养动手能力：通过实验操作，培养学生的动手能力和实验技能，提高解决实际工程问题的能力。

3. 掌握电子电路设计方法：通过实验设计，培养学生的电子电路设计思维，从而能够独立完成简单的电子电路设计。

4. 提供实验平台：为学生提供一个实验平台，让他们亲自操控实验设备，感受实验的乐趣和挑战，加深对电子电路实验的兴趣。

三、教学内容1. 实验一：基础电子元器件的测量和特性分析1.1 目的：通过实测与分析电阻、电容和二极管等基本电子元器件的特性，加深对其工作原理的理解。

1.2 实验仪器与器件：万用表、示波器，电阻、电容和二极管等元器件。

1.3 实验内容：(1) 测量并记录电阻的阻值，并分析其特性曲线。

(2) 测量并记录电容的容值，并分析其充放电特性曲线。

(3) 测量并记录二极管的伏安特性曲线，并分析其工作原理。

1.4 实验步骤：(1) 连接电路，配置实验仪器。

(2) 依次进行电阻、电容和二极管的测量，并记录数据。

(3) 根据实测数据进行数据分析和特性曲线绘制。

(4) 总结实验结果，提出存在的问题与改进措施。

2. 实验二：放大电路的设计与实现2.1 目的：通过设计和实现放大电路，加深对放大电路原理和设计的理解。

2.2 实验仪器与器件：函数发生器、示波器，电阻、电容、二极管和晶体管等元器件。

2.3 实验内容：(1) 基本放大电路的设计和实现。

(2) 交流放大电路的设计和实现。

(3) 集成运算放大器的应用与实现。

2.4 实验步骤：(1) 根据实验要求，选择合适的电路拓扑结构，进行电路设计。

通信电子线路电子教案CH一、教学目标1. 了解通信电子线路的基本概念、组成和分类。

2. 掌握通信电子线路的信号传输、调制与解调、放大与滤波等基本原理。

3. 熟悉通信电子线路中的主要元件及其功能。

4. 学会分析通信电子线路的性能指标，提高实际应用能力。

二、教学内容1. 通信电子线路的基本概念1.1 通信系统的定义与分类1.2 通信电子线路的组成与功能2. 信号传输2.1 信号的分类与传输方式2.2 信号的衰减与抗干扰3. 调制与解调3.1 调制的作用与方法3.2 解调的原理与方法4. 放大与滤波4.1 放大器的基本原理与分类4.2 滤波器的功能与分类5. 通信电子线路中的主要元件5.1 电阻、电容、电感元件5.2 晶体管、集成电路等三、教学方法1. 采用讲授与讨论相结合的方式，让学生掌握基本概念和原理。

2. 使用仿真软件，进行信号传输、调制与解调等实验，提高学生的实践能力。

3. 组织学生进行小组讨论和报告，培养学生的团队合作能力。

四、教学评估1. 平时成绩：包括课堂表现、作业完成情况等。

2. 实验报告：评估学生在实验过程中的操作能力和分析问题能力。

3. 期末考试：全面测试学生对通信电子线路知识的掌握程度。

五、教学资源1. 教材：选用权威、实用的教材，如《通信电子线路》、《通信原理》等。

2. 课件：制作精美的课件，辅助学生理解难点知识。

3. 实验设备：提供充足的实验设备，保证学生实验需求。

4. 网络资源：引导学生利用网络资源，拓宽知识面。

5. 交流平台：建立线上交流群组，方便学生提问和讨论。

六、教学进程安排1. 第一周：通信电子线路的基本概念、组成和分类。

2. 第二周：信号传输、调制与解调的基本原理。

3. 第三周：放大与滤波技术在通信电子线路中的应用。

4. 第四周：通信电子线路中的主要元件及其功能。

5. 第五周：通信电子线路的性能指标分析。

七、教学实践活动1. 实验一：信号传输特性测试。

2. 实验二：调制与解调实验。

中等专业学校2024-2025-1教案编号：备课组别电子课程名称《电子线路》所在年级主备教师授课教师授课系部授课班级授课日期课题 2.2 场效应管教学目标1．了解MOS管的工作原理、特性曲线和主要参数重点MOS管的工作原理、特性曲线和主要参数难点MOS管的工作原理、特性曲线和主要参数教法理实一体化教学设备教学平台、虚拟实验室、实验室教学环节教学活动内容及组织过程个案补充教学内容2.2 场效应管场效应管：是利用输入电压产生的电场效应控制输出电流的电压控制型器件。

特点：管子内部只有一种载流子参与导电，称为单极型晶体三极管。

2.2.1 结型场效应管一、结构和符号N沟道结型场效应管的结构、符号如图所示P沟道结型场效应管如图所示。

教学内容3特点：由两个PN结和一个导电沟道所组成。

三个电极分别为源极S、漏极D和栅极G。

漏极和源极具有互换性。

工作条件：两个PN结加反向电压。

二、工作原理动画结型场效应管的工作原理以N沟道结型场效应管为例，原理电路如图所示。

工作原理如下：DS>G；0GS<G。

在漏源电压DSV不变条件下，改变栅源电压GSV，通过PN结的变化，控制沟道宽窄，即沟道电阻的大小，从而控制漏极电流DI。

结论：1．结型场效应管是一个电压控制电流的电压控制型器件。

2．输入电阻很大。

一般可达107-108Ω。

三、结型场效应管的特性曲线和跨导教学内容21．转移特性曲线反映栅源电压GSV对漏极电流D I的控制作用。

如图所示，若漏源电压一定：当栅源电压0GS=V时，漏极电流DSSDII=，DSSI称为饱和漏极电流；当栅源电压GSV向负值方向变化时，漏极电流D I逐渐减小；当栅源电压PGSVV=时，漏极电流0D=I，P V称为夹断电压。

2．输出特性曲线表示在栅源电压一定条件下，漏极电流与漏源电压之间的关系。

如图所示。

(1) 可调电阻区(图中Ⅰ区)GSV不变时，D I随DSV作线性变化，漏源间呈现电阻性；栅源电压GSV越负，输出特性越陡，漏源间的电阻越大。
