第4章多业务传送技术
- 格式：pdf
- 大小：2.23 MB
- 文档页数：72
下载文档原格式
合集下载
现代交换技术第4章分组交换技术
由于分组交换技术在降低通信成本，提高通信可靠性等方 面取得了巨大成功，因此20世纪70年代中期以后的数据通信网 几乎都采用了这一技术。30多年来，分组交换技术得到了较大 的发展。
第4章 分组交换技术
2．分组交换的缺点
上面介绍了分组交换的诸多优点，但任何技术在具有优点 的同时都不可避免地具有一些缺点，分组交换也不例外。它的 这些优点都是有代价的。
(3) 分组交换技术的协议和控制比较复杂，如我们前面提到 的逐段链路的流量控制，差错控制，还有代码、速率的变换方 法和接口，网络的管理和控制的智能化等。这些复杂的协议使 得分组交换具有很高的可靠性，但是它同时也加重了分组交换 机处理的负担，使分组交换机的分组吞吐能力和中继线速率的 进一步提高受到了限制。
第4章 分组交换技术
第4章 分组交换技术
4.1 概述 4.2 分组交换原理 4.3 X.25协议 4.4 分组交换机 4.5 帧中继技术 思考题
第4章 分组交换技术
4.1 概 述
4.1.1 分组交换的产生背景
分组交换PS(Packet Switching)技术的研究是从20世纪60年代开 始的。当时，电路交换技术已经得到了极大的发展。电路交换技 术是最适合于话音通信的，但随着计算机技术的发展，人们越来 越多地希望多个计算机之间能够进行资源共享，即能够进行数据 业务的交换。数据业务不像电话业务那样具有实时性，而是具有 突发性的特点，并要求高度的可靠性。这就要求在计算机之间有 高速、大容量和时延小的通信路径。在计算机之间进行数据通信 时，传统的电路交换技术的缺点越来越明显：固定占用带宽，线 路利用率低，通信的终端双方必须以相同的数据率进行发送和接 收等。所有这些都表明电路交换不适合于进行数据通信。因此， 大约在20世纪60年代末、70年代初，人们开始研究一种新形式的、 适合于进行远距离数据通信的技术——分组交换。
第4章 分组交换技术
2．分组交换的缺点
上面介绍了分组交换的诸多优点，但任何技术在具有优点 的同时都不可避免地具有一些缺点，分组交换也不例外。它的 这些优点都是有代价的。
(3) 分组交换技术的协议和控制比较复杂，如我们前面提到 的逐段链路的流量控制，差错控制，还有代码、速率的变换方 法和接口，网络的管理和控制的智能化等。这些复杂的协议使 得分组交换具有很高的可靠性，但是它同时也加重了分组交换 机处理的负担，使分组交换机的分组吞吐能力和中继线速率的 进一步提高受到了限制。
第4章 分组交换技术
第4章 分组交换技术
4.1 概述 4.2 分组交换原理 4.3 X.25协议 4.4 分组交换机 4.5 帧中继技术 思考题
第4章 分组交换技术
4.1 概 述
4.1.1 分组交换的产生背景
分组交换PS(Packet Switching)技术的研究是从20世纪60年代开 始的。当时，电路交换技术已经得到了极大的发展。电路交换技 术是最适合于话音通信的，但随着计算机技术的发展，人们越来 越多地希望多个计算机之间能够进行资源共享，即能够进行数据 业务的交换。数据业务不像电话业务那样具有实时性，而是具有 突发性的特点，并要求高度的可靠性。这就要求在计算机之间有 高速、大容量和时延小的通信路径。在计算机之间进行数据通信 时，传统的电路交换技术的缺点越来越明显：固定占用带宽，线 路利用率低，通信的终端双方必须以相同的数据率进行发送和接 收等。所有这些都表明电路交换不适合于进行数据通信。因此， 大约在20世纪60年代末、70年代初，人们开始研究一种新形式的、 适合于进行远距离数据通信的技术——分组交换。
多业务传送平台有关介绍
引言
SDH是一种非常成熟而严密的传送网体制，它一诞生就获
得了广泛的应用支持，目前已成为世界各国核心网的主要
传送技术。我国从1995年就在干线上开始全面转向SDH
网络，我国的SDH传输网是支持我国固定电话用户数为全
球电话用户数第一的网络基础，目前各运营商的城域网也
大都采用SDH体制。但在SDH发展中也面临时分复用、固
DWDM技术的广泛应用，长途干线网的容
量正向着T比特级进军，核心路由器的处理
能力也达到了T比特级，干线网的巨大传输
容量已经成为网络发展的坚实基础。
2019/12/12
4
引言
但是，在接入网和干线网高速发展的同时，传统 的本地网的容量、接口能力都难以满足业务输导、 汇聚的要求，于是出现了称之为Metro Gap的 “城域裂缝”。对于传统的本地网来说，整个传 送平台承载的业务主要是话音业务，接口种类局 限于E1/E3/STM-1/STM-4等固定的TDM接口， 容量一般来说也比较有限（当然一些特大型枢纽 城市的业务容量会比较大）。随着宽带业务的不 断发展，如何能够找到一种对这些迅猛发展的业 务进行高效、可靠、低成本的承载方式？传统的 2本019/1地2/12网在容量和接口种类上都难以满足要求。 5
有多种技术方案选择，其中能把许多分立的网络元素整合
在单一的多业务平台将代替功能各不相同的大量传输和接
2入019设/12/1备2 的MSTP (SDH多业务传送平台)应运而生。
6
MSTP技术的现状和发展
MSTP技术源于SDH，经过近几年 的不断发展，已经囊括PDH、SDH、 POS、以太网、ATM、RPR、 SHDSL、DDN等技术于一体，它既
基于SDH多业务传 送平台

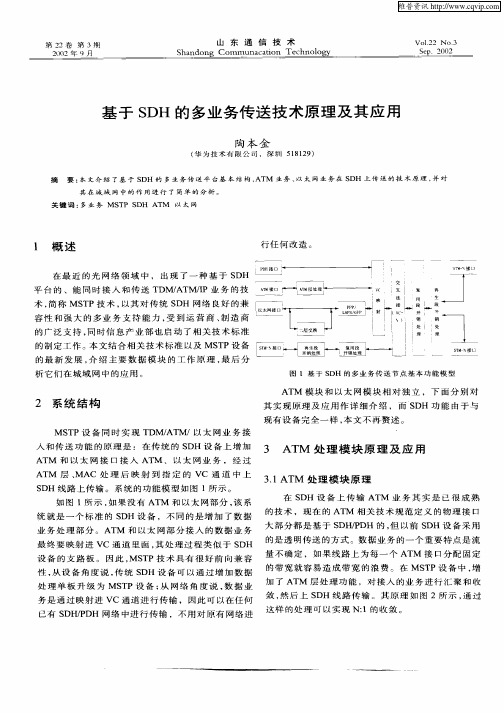

基于SDH的多业务传送技术原理及其应用
１ 概 述
在 最 近 的 光 网 络 领 域 中 ， 出现 了 一 种 基 于 Ｓ ＤＨ
行任何改 造。
－ＰＨ Ｄ 接口 一—————————————————— ． －１
平 台 的 、能 同 时 接 入 和 传 送 Ｔ ＤＭ／ Ｍ／ ＡＴ Ｉ Ｐ业 务 的技
术 ， 称 ＭＳ Ｐ技 术 ， 简 Ｔ 以其 对 传 统 Ｓ ＤＨ 网络 良好 的兼
容 性 和 强 大 的 多 业 务 支 持 能 力 ， 到 运 营 商 、 造 商 受 制 的 广 泛 支 持 ， 时信 息 产 业 部 也 启 动 了 相 关 技 术 标 准 同 的制 定 工 作 。 文 结 合 相 关 技 术 标 准 以及 ＭＳ Ｐ设 备 本 Ｔ 的 最 新 发 展 ， 绍 主 要 数 据 模 块 的 工 作 原 理 ， 后 分 介 最
析它 们 在 城 域 网 中 的 应 用 。
图 １基 于 Ｓ ＤＨ 的 多 业 务 传 送 节 点 基 本 功 能 模 型
ＡＴ 模 块 和 以 太 网模 块 相 对 独 立 ，下 面 分 别 对 Ｍ
２ 系 统 结 构
ＭＳ Ｐ设 备 同 时 实 现 Ｔ Ｔ ＤＭ／ Ｍ／以太 网 业 务 接 ＡＴ
陶 本 金
（ 为 技 术 有 限 公 司 ，深 圳 ５ ８ ２ ） 华 １ １９
摘 要 ： 文 介 绍 了 基 于 Ｓ 本 ＤＨ 的 多 业 务 传 送 平 台基 本 结 构 ， ＡＴＭ 业 务 、 太 网 业 务 在 Ｓ 以 ＤＨ 上 传 送 的 技 术 原 理 ， 对 并 其 在 城 域 网 中 的 作 用 进 行 了 简单 的 分 析 。 关 键 词 ： 业 务 ＭＳ ＤＨ ＡＴＭ 以 太 网 多 ＴＰ Ｓ
加 了 ＡＴ 层 处 理 功 能 ，对 接 人 的 业 务 进 行 汇 聚 和 收 Ｍ 敛 ， 后上 Ｓ 然 ＤＨ 线 路 传 输 。其 原 理 如 图 ２所 示 ， 过 通 这 样 的处 理 可 以实 现 Ｎ： ｌ的 收敛 。
光传送网(OTN)多业务承载技术要求
6. OTN 多业务承载分组交换功能要求 ............................................................................................... 17
6.1. 概述 ..................................................................................................................................................... 17 6.2. 以太网交换 ......................................................................................................................................... 18 6.3. MPLS-TP 交换.................................................................................................................................... 18
2. 规范性引用文件 ................................................................................................................................... 1
3. 缩略语 ................................................................................................................................................... 2
6.1. 概述 ..................................................................................................................................................... 17 6.2. 以太网交换 ......................................................................................................................................... 18 6.3. MPLS-TP 交换.................................................................................................................................... 18
2. 规范性引用文件 ................................................................................................................................... 1
3. 缩略语 ................................................................................................................................................... 2
传送网需满足多业务、高带宽承载需求 MS-OTN成未来演进方向
6C ommun icatio ns World Weekly随着传送网技术的不断发展，业界对构建M S-O T N 多业务传送平台日益达成共识，该技术预计可在2012年实现商用。
承载传送当前，IPTV 、高清视频、3DTV 等多种业务的快速发展，驱动着用户对运营商网络高带宽需求。
因此，更高效、可靠的PTN 、IP RAN 等分组化技术以及40/100G W DM 技术在运营商网络中正实现规模商用或逐渐商用中。
传送网技术的不断发展让业界对构建MS -OTN （MS 指Multi-Se rvice ）多业务传送平台达成共识。
据本刊记者了解，作为未来传送网的发展方向，目前中国电信、德国电信（DT ）、KDD I 等运营商以及华为、烽火、阿尔卡特朗讯等企业均在积极研究MS-O TN ，推动其标准和产业链的成熟。
据悉，该技术可从现网平滑演进，预计在2012年实现商用。
未来业务传输的“金管道”在近日召开的“2011中国光网络论坛”上，中国电信集团科技委主任韦乐平就表示，三网融合、云计算、移动互联网的发展给宽带光网络发展带来了发展契机，以有线接入光纤化和移动接入宽带化为核心，宽带网络发生了新高潮。
实际上，很早之前的通信业务主要以语音为主，SDH 等低带宽传送技术就可满足业务承载需求，而过去几年，在3G 和数据业务发展的驱动下，PTN 、IP RAN 以及40G W DM 等更高性能的传送网技术得到规模商用。
业内人士预测，在下一个十年，随着云计算和物联网等多个领域业务快速发展，移动和固定带宽需求将更进一步增加，适应多种业务传输要求的MS-O TN 已成为未来传送网发展方向。
“如果把光传输网比作铁路系统，40G 、100G 就是新增加的‘动车’，而MS-O TN 则是可实现这些‘动车’调度的‘火车站’。
”一位业内人士形象地告诉记者，MS OTN 可让老的“火车站”在不重建的情况下做到“动车”调度。
在“中国光网络论坛”演讲中，华为传送传送网需满足多业务、高带宽承载需求M S -O T N 成未来演进方向本刊记者｜黄海峰网产品线副总裁陈帮华指出，MS-OTN 技术的核心就是实现了数据包交换。
移动增值应用开发技术导论第四章彩信MMS篇
• （5）MMS增值应用平台（MMS VAS Applications）：基于多媒体消息平台的增值应 用平台；多媒体消息中心应提供开放的、标准 的API接口，支持增值应用开发；
• 不具备彩信功能的用户提供SMS短信通知；
• 提供彩信手机和电子邮件之间传递MMS彩信信 息的能力；
• 提供多媒体呼叫应答语音服务
B．终端－邮箱业务流程 ① 彩信手机发送给邮箱 ② 梦网邮箱发送给彩信手机
C．终端－应用业务流程 ① 登陆网站、发送短信、登陆WAP或者直
接发送彩信等方式点播或定制。
② 用户可以给自己，也可以给别人点播定 制彩信应用。
③ 如果系统判断接受方是非彩信用户，则 系统拒绝发送此条彩信，短信通知。
SP彩信业务现状
• （8）MM8：MMS服务中心和计费系统间的 参考点。
MMS增值应用平台 MM7
MMS用户代理A MM1
HLR MM5
MMS用户数据库 MM6
MM8
计费系统
MMS中继服务器 /多媒体消息中心
Relay<-> Server （MM2）
MMSC MM3
外部应用服务器
eg.E- Mail. Voice Mai.lFox
MMSE（多媒体业务环境）
MMS VAS应用 HTTP
服务器
MM7
计费系统 FTP
MM8
E-mail服务器
SMTP MM3
MMSC NAS MM
存储器
MMS服务器
SMSC
非MMS终端 SMPP 支持系统
用户数据库 MM6
No.7 信令网络
外部SMSC 外部
用户数据库
WAP网关
HTTP MM1
SDH原理与技术
用3个A1、A2？
防止 虚警：位数太少，易伪告警，248≈1015。 虚漏：位数太多，易漏告警，采用择多判决。
18
(2) 再生段踪迹字节 J0：用于识别收发设备。
发 J0 端 机
J0
J0 收 端
J0 机
在国内网络或单个营运者区域：J0用单字节(编码0~255)； 在国际边界或不同营运者边界：用Z.164编码格式(P31表)； 若下游设备检测J0不匹配，则产生RS-TIM告警。(烽火、 华为设备只上报，不下插AIS，国外设备上报，同时下插AIS) 处理办法：检查光纤连接是否正确。 若单盘没有配置J0，则要屏蔽此告警。
复用段 再生段 再生段 再生段
支
路
SDH TM
信 终端复用器
号
SDH ADM （DXC） 分插复用器
REG 再生器
支
SDH TM
路
终端复用器 信
号
通道
支路信号
通道
14
2. 段开销的字节安排
STM-1 SOH 字节安排(P28图)
9 字节
A1 A1 A1 A2 A2 A2 J0 × ×
B1
E1
F1 × × RSOH
作业：P36：8，9，13
17
3. 段开销字节的功能
P31
(1) 定帧字节 A1和A2：用于识别帧的起始位置。 A1= 11110110， A2= 00101000.
收信正常时，再生器直接转发A1、A2字节；收信故障时， 再生器产生A1、A2字节，全透明传送。
收端设备搜索不到A1、A2超过625μ s就出现帧失步(OOF) 告警，OOF持续3ms以上将出现帧丢失(LOF)告警。
帧结构由段开销(SOH)、管理单元指针(AU-PTR)和信息净荷 (含POH)3个主要区域组成。
MSTP技术介绍
MSTP(多业务传送平台)专辑(一)本专辑内容提要：随着城域数据业务的高速发展，电信城域网正面临深刻的变革—既要保证传统电信业务的实现，又要确保基于数据通信的多业务的承载。
MSTP正是满足了电信宽带城域网迅猛发展的业务需求，才被电信运营商所认可。
本专辑摘录了一组有关MSTP技术发展动态的文章，供读者参考。
目录1、MSTP为城域网带来什么2、MSTP该用在哪里3、基于SDH的MSTP技术分析4、从城域传送网技术与组网策略看MSTP5、MSTP撑起城域数据业务的桥梁6、MSTP加速城域网盈利进程MSTP为城域网带来什么一、“城域裂缝”在过去的几年中，为了适应快速增长的宽带业务需求，人们投入大量的精力改造了用户侧的接入网，目前的各种宽带接入技术如xDSL接入、以太网接入、HFC 接入、LMDS接入等，都能够比较好地疏通接入网的瓶颈，具备提供各种宽带数据、视频、音频业务的能力。
另一方面，由于DWDM技术的广泛应用，长途干线网的容量正向着T比特级进军，核心路由器的处理能力也达到了T比特级，干线网的巨大传输容量已经成为网络发展的坚实基础。
但是，在接入网和干线网高速发展的同时，传统的本地网的容量和接口能力都难以满足业务疏导、汇聚的要求，于是出现了所谓的“城域裂缝”。
二、MSTP的使命人们提出了多种方案来解决上述的“城域裂缝”问题，总的称之为MSPP（多业务提供平台，Multi－Service Provisioning Platform）。
在目前来说，MSPP主要包含三个流派：WDM流派、SONET/SDH流派、纯数据流派。
不论是哪一类的MSPP 技术，总的来说都具有多种业务承载能力集于一身的特点，而且容量普遍比较大，还有就是可解决网络的可靠性问题。
人们没有放弃目前的主流传输技术SDH，并对其作了各种改动，以期能够适应多业务的承载环境。
改动SDH的方向有两个：一个是简化，另一个是增强。
简化的SDH在这里姑且称之为SDHlite。
MPLS-TP多业务在OTN中的传送策略与实现
MPLS-TP多业务在OTN中的传送策略与实现董加强【摘要】According to the deficiency of adopting the existing transmission technology to transmit MPLS-TP multi-operation in OTN,a MPLS-TP multi-operation transmission strategy in OTN based on differentiating priority is put forward.On the basis of analyzing the characteristic of MPLS-TP multi-operation,the idiographic actualization method of the strategy is brought forward.The whole structure of MPLS-TP multi-operation transmission system based on differentiating priority is designed,especially the realization processes of operation entrance node and operation export node are expounded.%针对现有传输技术在OTN中传送MPLS-TP多业务存在的不足,提出一种在OTN中区分优先级的MPLS-TP多业务传送策略.在分析MPLS-TP多业务特点的基础上,给出了策略的具体实施方法,设计了区分优先级的MPLS-TP多业务传送系统的总体结构,重点阐述了业务入口节点和业务出口节点的实现过程.【期刊名称】《光通信技术》【年(卷),期】2013(037)004【总页数】4页(P11-14)【关键词】MPLS-TP多业务;光传送网;传送策略;系统实现【作者】董加强【作者单位】西昌学院汽车与电子工程学院,四川西昌615013【正文语种】中文【中图分类】TN929.110 引言在城域网的汇聚层研究工作中，如何实现在光传送网（OTN）中传输MPLS-TP多业务一直是研究的热点 [1]。
多业务传输平台技术在县局的应用
图 ２ 荥 阳 市 电业 局 变 电站 及 供 电 所计 算 机 网 络 示 意 图
较 长 时 期 需 要 重 点 发展 的 关 键 技 术 。
当 前 ，光 通 信 技 术 在 基 本 实 现 了超 高
特 别 是 在 市 场 需 求 的 驱 动 下 ，取 得 了 空 前 发 展 ， 使 信 息 传 输 距 离 大 为 延 展 、 通 信 容 量 成倍 增 加 、通 信 速 率 不 断提 升 以及 通 信 成 本 大 幅 下 降 ，并 促 进 了 信 息 消 费 的普 及 ，使 广 大 用 户 能 以比较合理的 价格享受到通 信技术所 带 来 的便利 。
光 通 信 技 术 经 过 不断 的创 新 ，
●
２ ０ 年第 ６ ０８ 卷第 ９期
ＥＬ ＥＣＴＲＩ Ｐ０Ｗ ＥＲ Ｔ Ｃ Ｉ
展 方 向之 一 。
目前 ，Ｍ Ｓ 技 术 成熟 、 标 准 统 ＴＰ
一
、
普 及 实 用 ，是光 传 送 网 络 发展
的重 要 里 程 碑 ，已 经成 为 建设 城域 多 业 务 传 送 网 的 首 选 技 术 ， 并 得 到 信 息 产 业 部 和 各 大 运 营 商 认 可 ，在 国 外 发 达 地 区ＭＳ Ｐ 已经 大 量 应 Ｐ 也
ｌ广武 ｌ ＤＩ 变Ａ
数 据 传 输 速 率 低 ， 并 且 没 有 统 一 网
管 ，维 护 量 大 ，而 且 经 常 出 现 断 线 现
Ｉ￣ ＰＭ （
象 ， 不 能 满 足 Ｍ Ｉ 联 网 的要 求 。特 别 Ｓ
调度 中心
ＡＤＭ
￣ Ｐ Ｍｌ Ｃ ｌ
是 用 电Ｍ Ｉ 自２ ０ 年 软 件 升 级 后 ， Ｓ， ０４
络 传 输 速 率 急 剧 下 降 ，到 了非 解 决 不 可 的地步 。
较 长 时 期 需 要 重 点 发展 的 关 键 技 术 。
当 前 ，光 通 信 技 术 在 基 本 实 现 了超 高
特 别 是 在 市 场 需 求 的 驱 动 下 ，取 得 了 空 前 发 展 ， 使 信 息 传 输 距 离 大 为 延 展 、 通 信 容 量 成倍 增 加 、通 信 速 率 不 断提 升 以及 通 信 成 本 大 幅 下 降 ，并 促 进 了 信 息 消 费 的普 及 ，使 广 大 用 户 能 以比较合理的 价格享受到通 信技术所 带 来 的便利 。
光 通 信 技 术 经 过 不断 的创 新 ，
●
２ ０ 年第 ６ ０８ 卷第 ９期
ＥＬ ＥＣＴＲＩ Ｐ０Ｗ ＥＲ Ｔ Ｃ Ｉ
展 方 向之 一 。
目前 ，Ｍ Ｓ 技 术 成熟 、 标 准 统 ＴＰ
一
、
普 及 实 用 ，是光 传 送 网 络 发展
的重 要 里 程 碑 ，已 经成 为 建设 城域 多 业 务 传 送 网 的 首 选 技 术 ， 并 得 到 信 息 产 业 部 和 各 大 运 营 商 认 可 ，在 国 外 发 达 地 区ＭＳ Ｐ 已经 大 量 应 Ｐ 也
ｌ广武 ｌ ＤＩ 变Ａ
数 据 传 输 速 率 低 ， 并 且 没 有 统 一 网
管 ，维 护 量 大 ，而 且 经 常 出 现 断 线 现
Ｉ￣ ＰＭ （
象 ， 不 能 满 足 Ｍ Ｉ 联 网 的要 求 。特 别 Ｓ
调度 中心
ＡＤＭ
￣ Ｐ Ｍｌ Ｃ ｌ
是 用 电Ｍ Ｉ 自２ ０ 年 软 件 升 级 后 ， Ｓ， ０４
络 传 输 速 率 急 剧 下 降 ，到 了非 解 决 不 可 的地步 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通达学院
2015
15
第4章 多业务传送技术
POS帧映射到SDH帧
IP包经PPP/HDLC封装后，采用级联技术将PPP/HDLC帧按字节流映 射进SDH的VC中，其字节边界与SDH高阶VC字节边界对齐。 PPP/HDLC帧是变长的，允许其帧跨越SDH高阶VC边界。
图4.4 POS帧在SDH/SONET帧中封装格式
通达学院
2015
9
第4章 多业务传送技术
MSTP的主要功能（续）
3. 弹性分组环MAC层功能
通过内嵌RPR增强对数据业务的支持能力； RPR MAC层功能完全符合IEEE 802.17标准，包括等级分类和基 于等级的重复、支持相应的拓扑发现协议、支持RPR环路保护等。
4. ATM交换处理功能
通达学院
2015
6
第4章 多业务传送技术
4.1.2 MSTP的发展
MSTP伴随电信网络的发展和技术进步，经历了4个发展 阶段：
第1阶段：在原SDH基础上增加了以太网接口和ATM接口，采用 PPP协议封装以太网帧，实现以太网业务的透传。 第2阶段：支持以太网二层交换等功能，支持VC虚级联和LCAS， 采用LAPS、GFP等封装协议，提高了带宽利用率和传送可靠性。 第3阶段：引入多协议标记交换（MPLS）或弹性分组环（RPR） 作为智能适配层（1.5层），支持以太网业务QoS，显著提升了 MSTP的业务能力和网络可靠性。 第4阶段：在新的硬件平台上引入自动交换光网络（ASON）控制 平面，实现由静态网络向智能网络的演进。
第4章 多业务传送技术
LAPS帧格式
控制字段：控制字段只包含二进制序列0x03的单个八位组。 信息字段：信息字段位于控制字段和帧校验字段之间。信息字段可以 传送多个八位组。 透明性：采用八位组填充规程。每一帧以标志0x7E开始和结束。数据 链路层实体在传送过程中检查开始和结束标志序列之间的字段（地址 字段、控制字段、信息字段和帧校验序列字段），如果在信息字段中 出现了0x7E，它立即被转换为“0 x7D 0x5E”。如果出现了0 x7D，它 将被转换成“0 x7D 0x5D”。在接收方，删除插入的八位组，恢复原 字段。 FCS字段：FCS为32比特的序列。主要是用来检查帧通过链路传输时 可能产生的错误。
余少华博士
通达学院
2015
18
第4章 多业务传送技术
1. 基于LAPS的IP over SDH技术
LAPS（Link Access Procedure-SDH）协议也是HDLC协 议的一种，构造了一个用于IP over SDH的简单的HDLC 协议模型。 LAPS通过服务访问点标识符（SAPI）规定了多逻辑链路， 以封装IPv4、IPv6、PPP及其他上层协议的数据包。
通达学院
2015
4
第4章 多业务传送技术
基于SDH的MSTP的功能框图
图4.1 基于SDH的MSTP的功能框图
通达学院
2015
5
第4章 多业务传送技术
MSTP技术的特点
1. MSTP以SDH为基础，完全继承SDH的诸多优点。 2. 支持多种物理接口，有TDM、SDH、ATM、以太网、 POS等。 3. 提供综合网络管理功能。 4. 直接提供宽带数据接口。 5. 支持多种协议。 6. 提供集成的数字交叉连接交换。 7. 支持动态带宽分配。 8. 协议和接口的分离。
通达学院
2015
10
第4章 多业务传送技术
MSTP的关键技术 MSTP的关键技术主要有
数据业务的封装技术； 映射技术； 级联技术； 链路容量调整机制技术。
通达学院
2015
11
第4章 多业务传送技术
4.2 数据业务的封装技术
封装（Encapsulation）
为实现各式各样的数据传送，将被传送的数据结构映射进另一种 数据结构的处理方式，称为封装。
第4章 多业务传送技术
4.1.3 MSTP的主要功能
1. SDH功能
满足SDH节点的基本功能要求，并符合相关标准。
2. 以太网业务处理功能
支持基于以太网链路层的数据帧交换； 支持传输链路带宽配置； 保证以太网业务的透明性； 优先采用GFP封装以太网帧； 采用级联VC映射，保证数据传输完整性； 支持IEEE 802.1d、802.1q、802.1w等以太网相关标准； 支持端口流量控制； 支持组播； 支持优先级控制、业务分类等QoS策略。
PPP协议的作用是链路的建立和链路的配置，属于链路控 制协议，但在工程实现上，用硬件在高速链路环境下实现 起来太复杂。 SDH上的链路接入规程（Link Access Procedure-SDH， LAPS）是武邮余少华博士代表中国向ITU-T提出的第一 个标准建议，并被ITU-T确定为标准。 ITU-T X.85是用于IP over SDH； ITU-T X.86是用于Ethernet over SDH。 LAPS是HDLC协议族的一种，提供数 据链路服务及协议规范。
图4.6 LAPS与IP及SDH的关系
通达学院
2015
19
第4章 多业务传送技术
LAPS帧格式
地址
标志字段：用来标识帧的起始和结束。在8比特异步链路或字节同步链 路上，字节流是逐字节地检查，以发现标志序列01111110（0x7E）。 地址字段前的标志序列表示帧的开始，校验字段后的标志序列表示帧 的结束，同时也表示下一帧的开始。所有接收方都能够接收一个或多 个连续的标志序列。此外，在帧与帧的空载期间，可连续发送标志序 列，用于时间填充。 地址字段：主要通过SAPI（服务接入点识别符）来进行多协议封装。 服务接入点识别符表示数据链路层实体向第三层（例如IP，ICMP） 或其他上层协议提供数据链路服务的一个点。因此，服务接入点标识 符规定了处理数据链路帧的一个数据链路层实体类型。LAPS地址字段 可提供除了0x7E和0x7D以外，其他253个不同的二进制序列业务服务 访问点。 通达学院 2015 20
本章内容
4.1 4.2 4.3 4.4 概述 数据业务的封装技术 级联技术 链路容量调整机制
通达学院
2015
2
第4章 多业务传送技术
4.1 概述
为什么要发展多业务传送技术？
随着宽带业务的高速发展，分组业务在电信网中的比 重越来越大； 城域网建设出现网络重叠现象，网络资源利用率低、 维护成本高； 网络运营商已经建成了规模庞大的SDH网络，如何使 SDH网络在互联网时代进一步发挥作用，保护已有投 资，是网络运营商关注的焦点； 发展一种能以SDH为基础的多业务传送技术是解决上 述矛盾的关键。 多业务传送平台（MSTP）应运而生！
具有ATM交换处理能力，支持业务汇聚； ATM协议参考模型和分层功能符合ITU-T I.321要求； ATM功能特性符合ITU-T I.731和I.732要求。
弹性分组环技术是一种全新的为IP数据业 务设计的光纤传输技术。 采用环行组网技术，将数据、话音、图象 业务合一，并解决了QoS分类、环保护等 问题，帧封装比POS更为简化和更灵活， 同时具有50ms环自愈保护特性。 可以承载具有突发性的IP业务，有的技术 还能支持传统语音传送。
各字段功能分析
标志字段：该字段表示前一帧的结束和下一帧的开始，设备将不 断地检查此字段，用于帧同步。两帧之间只能有一个标志序列， 如果出现两个，将被丢弃。 通达学院 2015 14
第4章 多业务传送技术
各字段功能分析（续）
地址字段：HDLC的广播地址，其值为0xFF。该字节只有1个值，为 其他值时被丢弃。 控制字段：控制字为0x03，表示该帧是轮询/结束位置0的HDLC无编 号信息（UI）帧命令。该字段为其他值时被丢弃。 协议字段：该字段主要用来区分PPP数据帧中信息域所承载的数据报 文内容，如IPv4、IPv6、Ethernet帧等。 PPP信息字段：该字段用来承载长度可变的高层协议数据，如IP数据 报。 填充字段：为了满足PPP帧长的要求，保证PPP帧的顺利传输，需要 对短信息进行填充，最大值可达1500字节。 帧校验序列（FCS）字段：该字段主要功能是对HDLC帧进行校验， 其值可为16bit 或32bit。
通达学院
2015
3
第4章 多业务传送技术
4.1.1 MSTP的概念及其特点
多业务传送平台（Multi Service Transport Platform，MSTP）是一 种城域传输网技术。它将SDH、以太网、ATM、POS等多种技术进 行有机融合。 MSTP的主要承载业务目前是以太网业务为 主。 MSTP设备采用了传统的SDH构架，在保留 其主要功能结构、处理方式、速率与帧结构 的前提下，利用SDH容器将不同的业务映射 到VC或级联VC中，并增加了2层、2.5层、3 层交换能力。
为什么要对IP数据进行封装？
IP业务数据具有突发和不定长的特性，与SDH帧有很大区别，需 要合适的数据链路层适配协议对IP数据进行封装，包括数据缓存、 队列调度等，以实现到VC的帧映射。 封装的目的在于标识数据帧在整个信息流中的位置，以便接收端 正确地还原接收到的信息序列。
数据业务映射进SDH的3种封装协议
第4章 多业务传送技术
第4章 多业务传送技术
通过本章学习，要求了解多业务传送平台 （ MSTP）的概念、技术特点和主要功能；理解 IP数据业务的封装技术；掌握SDH级联的基本原 理及应用，了解链路容量调整机制（ LCAS ）的 实现原理。 本章重点：IP数据业务封装和虚容器级联。
第4章 多业务传送技术
IP以包的形式出现； PPP以帧的形式出现； SDH以帧的形式出现。
L3 L2 L1～1.5 IP PPP SDH
图4.2 IP over SDH的OSI模型
