电气安装质量控制点一、引言电气安装是建造工程中的重要环节，质量控制是确保电气安装工程质量的关键。
本文将详细介绍电气安装质量控制的各个环节和要点，以确保电气安装工程的安全可靠性和质量合格性。
二、质量控制点1. 设计阶段在电气安装的设计阶段，应注意以下质量控制点：1.1 确保电气设计符合国家相关标准和规范要求，如《建造电气设计规范》等；1.2 确保电气设计满足建造工程的需求，如电气负荷计算、路线布置等；1.3 检查电气设计图纸的准确性和完整性，包括电气路线图、电气设备布置图等；1.4 确保电气设备选择合理，符合工程要求和安全要求。
2. 材料采购阶段在电气安装的材料采购阶段，应注意以下质量控制点：2.1 选择正规的供应商，确保材料的质量和可靠性；2.2 对所采购的电气材料进行验收，包括外观检查、功能检测等；2.3 确保电气材料的合格证明文件齐全，如产品合格证、检验报告等。
3. 施工阶段在电气安装的施工阶段，应注意以下质量控制点：3.1 确保施工人员具备相关的电气安装资质和技能；3.2 按照设计要求进行电气路线的布置和连接，确保路线的安全可靠；3.3 对电气设备进行正确的安装和调试，包括固定、接线等；3.4 进行必要的质量检查和测试，如绝缘电阻测试、接地电阻测试等；3.5 确保施工现场的安全和整洁，遵守相关的安全规范和操作规程。
4. 验收阶段在电气安装的验收阶段，应注意以下质量控制点：4.1 进行全面的功能测试，确保电气设备的正常运行；4.2 进行必要的安全测试，如漏电保护器的动作试验等；4.3 对电气安装工程进行全面的检查和评估，确保质量合格；4.4 编制详细的验收报告，包括电气设备清单、测试结果等；4.5 确保验收文件的完整性和准确性，包括设计文件、施工记录等。
三、质量控制措施为了确保电气安装工程的质量，可以采取以下措施：1. 建立完善的质量管理体系，包括质量控制计划、质量检查记录等；2. 加强对施工人员的培训和管理，提高其专业技能和安全意识；3. 定期组织质量检查和测试，及时发现和解决问题；4. 加强与设计、监理等相关方的沟通和协作，确保电气安装工程的质量要求得到满足；5. 进行定期的维护和保养，确保电气设备的正常运行和寿命。
电气安装质量控制点引言概述：电气安装是建筑工程中非常重要的一环，质量控制是确保电气安装工作安全可靠运行的关键。
本文将从五个方面介绍电气安装质量控制的关键点，分别是设计准备、材料选用、施工过程、验收测试和维护管理。
一、设计准备：1.1 确定电气负荷需求：根据建筑物的用途和规模，确定电气负荷需求，包括照明、动力、空调等方面的用电需求。
准确的负荷计算是电气设计的基础。
1.2 安全电气设计：根据国家标准和规范，设计电气布线、开关箱、配电箱等设备的位置、容量和布置。
确保电气系统的安全可靠运行，防止火灾和电击等事故的发生。
1.3 保证电气设备的可靠性：选择合适的电气设备，如开关、插座、电缆等，确保其质量可靠，并满足相关的标准和要求。
二、材料选用：2.1 选择正规厂家的产品：选用具有良好信誉和质量保证的厂家生产的电气设备和材料，避免使用假冒伪劣产品，确保电气安装的质量和安全性。
2.2 材料的适用性和兼容性：根据设计要求，选择适用于不同环境和工况的电气材料，并确保各种材料之间的兼容性，以提高电气系统的可靠性和稳定性。
2.3 材料的防护和绝缘性能：选用具有良好防护和绝缘性能的材料，如电缆护套、绝缘胶带等，以确保电气设备在潮湿、高温等恶劣环境下的正常运行。
三、施工过程：3.1 严格遵循施工规范：按照电气设计要求和相关的施工规范进行施工，确保电气设备的正确安装和连接，避免因施工不规范而引发的安全隐患。
3.2 合理布线和敷设电缆：根据设计要求，合理布置电缆和导线，避免交叉干扰和过度弯曲，确保电气系统的电阻、电容和电感等参数在允许范围内。
3.3 安全接地和防雷措施：合理设置接地装置，确保电气设备和人员的安全。
同时，采取适当的防雷措施，减少雷击对电气设备的影响。
四、验收测试：4.1 安全检查和试运行：在电气安装完成后，进行安全检查，确保电气设备的安装和接线符合相关要求。
随后进行试运行，测试电气设备的运行状态和性能是否正常。

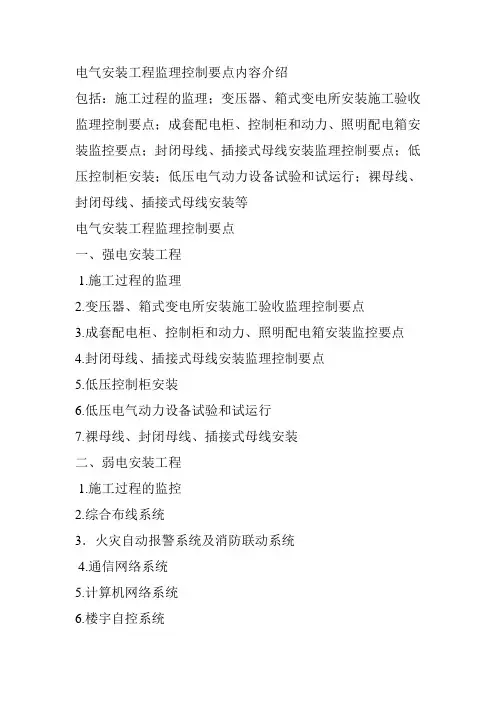

电气安装工程监理控制要点内容介绍
包括：施工过程的监理；变压器、箱式变电所安装施工验收监理控制要点；成套配电柜、控制柜和动力、照明配电箱安装监控要点；封闭母线、插接式母线安装监理控制要点；低压控制柜安装；低压电气动力设备试验和试运行；裸母线、封闭母线、插接式母线安装等
电气安装工程监理控制要点
一、强电安装工程
1.施工过程的监理
2.变压器、箱式变电所安装施工验收监理控制要点
3.成套配电柜、控制柜和动力、照明配电箱安装监控要点
4.封闭母线、插接式母线安装监理控制要点
5.低压控制柜安装
6.低压电气动力设备试验和试运行
7.裸母线、封闭母线、插接式母线安装
二、弱电安装工程
1.施工过程的监控
2.综合布线系统
3．火灾自动报警系统及消防联动系统
4.通信网络系统
5.计算机网络系统
6.楼宇自控系统
7.安全防范系统
8.防雷接地系统
9.电梯安装工程
10.环境质量。
电气安装质量控制点引言概述：在电气安装工程中，质量控制是非常重要的，它直接关系到电气设备的正常运行和人身安全。
本文将从五个大点出发，详细阐述电气安装质量控制的关键要点。
正文内容：1. 设备选型与安装1.1 设备选型：根据工程需求和规范要求，选择符合标准的电气设备，包括开关、插座、电缆等。
1.2 设备安装：确保设备安装位置合理，符合规范要求，并且设备之间的距离符合安全要求。
同时，要注意设备的接线方式和接地方法，确保接线坚固可靠。
2. 电缆敷设与保护2.1 电缆敷设：电缆敷设要符合规范要求，避免过度弯曲和拉力过大，以免影响电缆的使用寿命。
2.2 电缆保护：在电缆敷设过程中，要注意对电缆进行保护，避免受到外界物理损伤，例如采用电缆槽、电缆桥架等方式进行保护。
3. 接地系统建设3.1 设备接地：对电气设备进行接地是非常重要的，要确保接地电阻符合规范要求，以保证设备的安全运行。
3.2 系统接地：在整个电气系统中，要建立完善的系统接地，包括主接地、保护接地和信号接地等，以确保系统的稳定性和安全性。
4. 路线绝缘与短路保护4.1 路线绝缘：在电气安装过程中，要对路线进行绝缘测试，确保路线绝缘良好，避免发生漏电等安全事故。
4.2 短路保护：在电气系统中，要设置合适的短路保护装置，如熔断器、断路器等，以防止短路故障引起火灾和设备损坏。
5. 安全标志与操作规程5.1 安全标志：在电气安装工程中，要设置合适的安全标志，如警示标志、禁止标志等，以提醒人员注意安全。
5.2 操作规程：制定合理的操作规程，明确电气设备的使用方法和注意事项，培训相关人员，提高操作安全性。
总结：综上所述，电气安装质量控制是确保电气设备正常运行和人身安全的关键。
在设备选型与安装、电缆敷设与保护、接地系统建设、路线绝缘与短路保护以及安全标志与操作规程等方面，都有着重要的控制点。
惟独严格按照规范要求进行质量控制，才干保证电气安装工程的质量和安全性。
因此，在电气安装过程中，各个环节都需要高度重视，确保每一个控制点都得到有效执行。

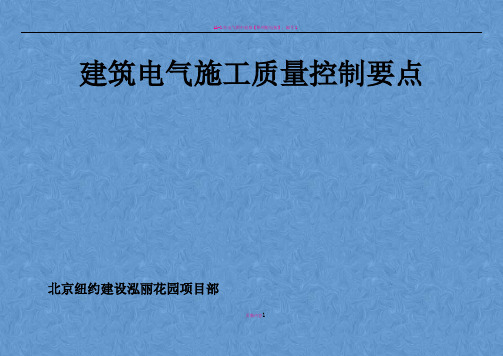

建筑电气施工质量控制要点北京纽约建设泓丽花园项目部页脚内容12018年3月电气安装质量控制要点电气安装工程作为建筑工程重要组成部分，主要表现在使用功能的适用性、运行的安全性、产生的经济效益等方面。
因此，为更好的优化电气安装工程的质量性能，首要一点应加强对其的施工质量控制工作。
主要为以下几点：1、施工前准备 2、施工中质量控制 3、电气安装施工质量通病及预防 4、成品保护一、施工前准备：全面通读图纸，了解施工技术、难点，做好图纸会审和做好与土建、水暖施工协调等工作。
二、施工中质量控制页脚内容2（一）管路敷设1、施工步骤：（1）暗敷设：预制加工——>测定箱盒位置——>箱盒固定——>管路连接——>管路敷设、地线焊接。
（2）明敷设：预制加工——>测定箱盒位置——>支吊架固定——>箱盒固定——>管路敷设与连接——>地线连接。
2、技术要点:（1）电气专业人员密切配合土建进度作好预埋工作，加强检查，杜绝遗漏；浇注混凝土时派专人看护。
（2）钢管（JDG管）应壁厚均匀，焊缝均匀，无裂纹、砂眼，无棱刺和凹扁现象，镀锌管或刷过防锈漆的电线管外表层完整无脱落现象。
丝扣连接用的管箍采用通丝管箍，锁紧螺母完好无损，丝扣清晰。
铁制灯头盒、接线盒、开关盒等，金属板厚应不小于1.2mm，敲落孔完整无损。
塑料灯头盒、接线盒、开关盒等敲落孔完整无损。
页脚内容3页脚内容4（3）暗配的电线管宜沿最近的路线敷设并应减少弯曲；埋入墙内或混凝土内的管子，离墙表面的净距不应小于15mm 。
进入落地式配电箱的电线管路，排列应整齐，管口高出基础面不小于50mm 。
穿过建筑物基础时应加保护管。
管径25mm 及其以下时，采用手持弯管器弯管，25mm 以上管径采用液压弯管器弯管，要求管路的弯曲处不应有折皱、凹穴和裂缝，弯扁程度不应大于管外径的1/10，暗配管时弯曲半径不应小于管外径的6倍，埋设于地下或混凝土楼板内时,弯曲半径不应小于管外径的10倍。

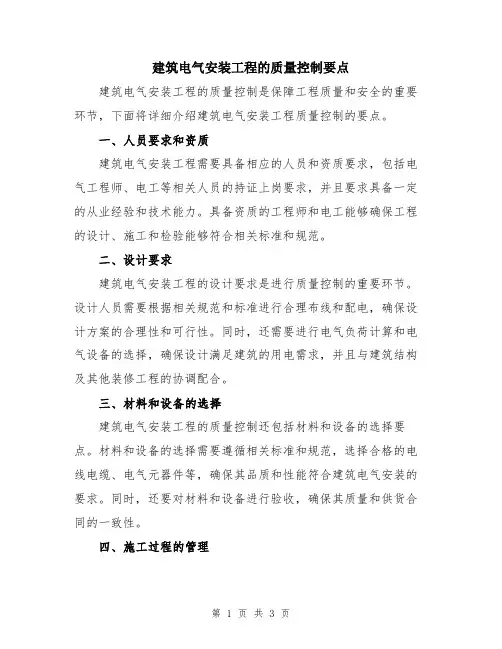

建筑电气安装工程的质量控制要点建筑电气安装工程的质量控制是保障工程质量和安全的重要环节，下面将详细介绍建筑电气安装工程质量控制的要点。
一、人员要求和资质建筑电气安装工程需要具备相应的人员和资质要求，包括电气工程师、电工等相关人员的持证上岗要求，并且要求具备一定的从业经验和技术能力。
具备资质的工程师和电工能够确保工程的设计、施工和检验能够符合相关标准和规范。
二、设计要求建筑电气安装工程的设计要求是进行质量控制的重要环节。
设计人员需要根据相关规范和标准进行合理布线和配电，确保设计方案的合理性和可行性。
同时，还需要进行电气负荷计算和电气设备的选择，确保设计满足建筑的用电需求，并且与建筑结构及其他装修工程的协调配合。
三、材料和设备的选择建筑电气安装工程的质量控制还包括材料和设备的选择要点。
材料和设备的选择需要遵循相关标准和规范，选择合格的电线电缆、电气元器件等，确保其品质和性能符合建筑电气安装的要求。
同时，还要对材料和设备进行验收，确保其质量和供货合同的一致性。
四、施工过程的管理建筑电气安装工程施工过程的管理是质量控制的重要环节。
施工单位需要制定详细的施工方案和施工计划，明确施工任务、工期和施工方法。
施工人员需要按照工艺要求和施工规范进行施工，确保电气设备的正确安装和接线，以及安装过程中的保护措施。
同时，还需要进行施工记录和质量验收，确保施工质量符合相关标准和规范。
五、质量检验和试运行建筑电气安装工程的质量控制还包括质量检验和试运行要点。
质量检验需要对施工完成的电气安装进行全面检查和测试，包括对电气线路、接地装置、电气元器件等进行测试，确保其性能和安全性符合相关要求。
试运行则是对电气安装进行正常运行和故障模拟测试，验证其正常运行和可靠性。
六、施工资料和档案的管理建筑电气安装工程的质量控制还包括施工资料和档案的管理要点。
施工单位需要按照相关规定和要求，建立施工日志、质量验收记录、工程变更通知、设备使用说明书等资料和档案。
电气安装质量控制点一、引言电气安装是建筑工程中不可或缺的一部分，质量控制是确保电气安装工作符合相关标准和规范的关键。
本文将详细介绍电气安装质量控制的关键控制点，以确保电气安装工作的安全性、可靠性和合规性。
二、电气安装质量控制点1. 施工前的准备工作在电气安装施工开始之前，必须进行充分的准备工作，包括但不限于：- 完整的施工图纸和设计文件，确保施工人员了解电气系统的布局和要求。
- 合格的电气材料和设备，包括电缆、开关、插座等，确保其符合国家标准和相关规范要求。
- 施工人员的技术培训和资质要求，确保他们具备足够的技术能力和经验。
2. 电缆敷设和连接电缆敷设和连接的质量对于电气安装的可靠性和安全性至关重要。
以下是关键的质量控制点：- 电缆敷设要符合设计要求，包括敷设路径、敷设方式和保护措施等。
- 电缆的连接必须牢固可靠，采用正确的接线方式和连接器，并进行必要的绝缘测试。
- 电缆的标识和记录，包括电缆类型、规格、长度等，以便于后续的维护和管理。
3. 开关和插座安装开关和插座是电气系统的重要组成部分，其安装质量直接关系到使用者的安全和便利。
以下是关键的质量控制点：- 开关和插座的位置和布局要符合设计要求，方便使用者操作，并符合相关安全规范。
- 开关和插座的固定和连接要牢固可靠，避免出现松动或脱落的情况。
- 开关和插座的外观要整洁美观，不得有明显的划痕、变形或损坏。
4. 接地系统建设电气系统的接地是确保电气设备正常运行和使用安全的重要措施。
以下是关键的质量控制点：- 接地系统的设计和施工要符合相关标准和规范，确保接地电阻满足要求。
- 接地电极的选择和布置要合理，避免与其他金属结构物相互干扰。
- 接地系统的连接和绝缘要可靠，确保接地系统的连续性和安全性。
5. 安全保护装置安装安全保护装置是电气系统中的重要组成部分，用于保护设备和使用者的安全。
以下是关键的质量控制点：- 安全保护装置的选择要符合设计要求和相关标准，包括过载保护、短路保护等。
电气安装质量控制点引言概述：电气安装质量的控制对于保障电气设备的正常运行和人身安全至关重要。
本文将从五个大点来阐述电气安装质量的控制点，包括设计规范、材料选择、安装过程、接地系统和维护保养。
正文内容：1. 设计规范1.1 设计准则：电气安装应符合国家、地方和行业的相关规范和标准，如国家标准《电气工程施工及验收规范》。
1.2 设计图纸：设计图纸应详细标明电气设备的布置、接线和配电箱的位置等信息，确保安装过程中的准确性。
1.3 安全保护：设计应考虑电气设备的安全保护措施，如过载保护、短路保护和漏电保护等，以确保设备和人员的安全。
2. 材料选择2.1 电缆选择：选择符合规范要求的电缆，包括导体材料、绝缘材料和护套材料等，以确保电缆的导电性和安全性。
2.2 开关插座选择：选择符合国家标准的开关插座，确保其质量和可靠性，避免使用劣质产品。
2.3 电气配件选择：选择符合规范要求的电气配件，如接线端子、连接器和保护装置等，以确保安装的可靠性和长久性。
3. 安装过程3.1 接线安装：按照设计图纸进行接线安装，确保接线的准确性和可靠性，避免接线错误导致的电路故障。
3.2 设备安装：设备的安装应符合规范要求，包括设备的固定、接地和防护等，以确保设备的稳定性和安全性。
3.3 线路布线：线路的布线应符合设计要求，避免线路交叉和过于密集，以减少电磁干扰和故障的可能性。
4. 接地系统4.1 设计规范：接地系统的设计应符合国家标准和行业规范，确保接地的有效性和安全性。
4.2 接地电阻：接地电阻应符合规范要求，以确保接地系统的可靠性和安全性。
4.3 接地检测：定期对接地系统进行检测，确保接地的有效性和可靠性，及时发现和排除接地故障。
5. 维护保养5.1 定期检查：定期对电气设备进行检查，包括线路、接线和设备的状态等，及时发现和修复潜在的故障。
5.2 清洁维护：定期清洁电气设备，确保设备的正常运行和延长使用寿命。
5.3 记录管理：建立电气设备的维护记录，包括检查、维修和更换等，以便追踪设备的维护情况和及时处理问题。

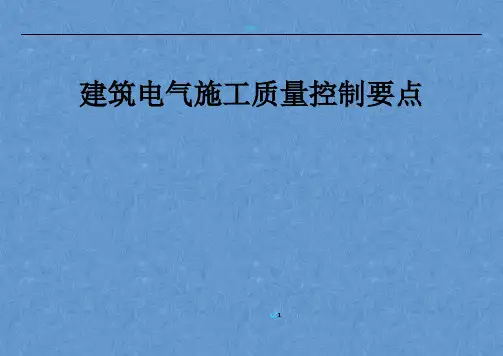

建筑电气施工质量控制要点1北京纽约建设泓丽花园项目部年 月电气安装质量控制要点电气安装工程作为建筑工程重要组成部分，主要表现在使用功能的适用性、运行的安全性、产生的经济效益等方面。
因此，为更好的优化电气安装工程的质量性能，首要一点应加强对其的施工质量控制工作。
主要为以下几点： 、施工前准备 、施工中质量控制 、电气安装施工质量通病及预防 、成品保护一、施工前准备：全面通读图纸，了解施工技术、难点，做好图纸会审和做好与土建、水暖施工协调等工作。
2二、施工中质量控制（一）管路敷设、施工步骤：（ ）暗敷设：预制加工 测定箱盒位置 箱盒固定 管路连接 管路敷设、地线焊接。
（ ）明敷设：预制加工 测定箱盒位置 支吊架固定 箱盒固定 管路敷设与连接 地线连接。
、技术要点（ ）电气专业人员密切配合土建进度作好预埋工作，加强检查，杜绝遗漏；浇注混凝土时派专人看护。
（ ）钢管（☺ ☝管）应壁厚均匀，焊缝均匀，无裂纹、砂眼，无棱刺和凹扁现象，镀锌管或刷过防锈漆的电线管外表层完整无脱落现象。
丝扣连接用的管箍采用通丝管箍，锁紧螺母完好无损，丝扣清晰。
铁制灯头盒、接线盒、开关盒等，金属板厚应不小于 ❍❍，敲落孔完整无损。
塑料灯头盒、接线盒、开关盒等敲落孔完整无损。
3（ ）暗配的电线管宜沿最近的路线敷设并应减少弯曲；埋入墙内或混凝土内的管子，离墙表面的净距不应小于 ❍❍。
进入落地式配电箱的电线管路，排列应整齐，管口高出基础面不小于 ❍❍。
穿过建筑物基础时应加保护管。
管径 ❍❍及其以下时，采用手持弯管器弯管， ❍❍以上管径采用液压弯管器弯管，要求管路的弯曲处不应有折皱、凹穴和裂缝，弯扁程度不应大于管外径的 ，暗配管时弯曲半径不应小于管外径的 倍，埋设于地下或混凝土楼板内时 弯曲半径不应小于管外径的 倍。
（ ）切割管子使用钢锯或切割机，断口处平齐不歪斜，去除毛刺、管内铁屑除净。
电气系统施工技术措施
A、施工准备
(1) 施工技术人员必须事先熟悉施工图和施工技术文件及国家关于洁净工程与药品生产管理的GMP规范的有关技术要求,吃透和深刻理解设计意图。
(2)施工班组应严格按技术标准，验收规范，安全操作规程上岗操作。
B、与净化壁板施工的配合：
(1) 对洁净区域的各种管线和预留孔洞、电气箱盒等，力争在施工图深化设计时进行合理的布置，通过综合会审，确定其位置，标高和大小等。
C、通用技术措施
（1）本工程生产用电源由外电网引入车间空调配电室，再由空调配电室引至各用电设备。
配线方式采用一般洁净工程中的通常方法，在技术层内动力管线采用电缆桥架为主配以部分钢管为辅的管线，照明管线采用PVC管。
在洁净区配管以在技术层内明配为主，少量引入洁净室内的电气配管采用钢管外套不锈钢管保护以达到对洁净度的要求。
由于医药工业的特殊性，除在电气施工中按现行通用安装规范施工外，还必须符合设计及GMP验收的要求。
(2) 本工程施工，试验，验收执行GB50系列现行国家标准，以及山东省有关质量验收规定和设计图纸要求施工。
最终还应通过GMP验收标准的检验。
(3)盘柜安装：
1 .施工程序设备开箱检查设备搬运柜盘母线配制柜盘二次小线配线柜盘试验
2 .基础型钢安装：将型钢调直，按图纸要求预制加工基础型钢架，并刷好防锈漆。
按施工图纸所标位置，将预制好的基础型钢放在预留铁件上，用水平尺找平、找正。
找平过程中，需用垫片的地方最多不能超过三片。
然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。
最终基础型钢顶部宜高出抹平地面10㎜。
基础型钢安装允许偏差：
不直度：≤1㎜/m ≤5㎜/全长
水平度：≤1㎜/m ≤5㎜/全长
3 .柜盘安装：按施工图纸布置，依顺序将柜放在基础槽钢上，单独柜盘只找柜面和侧面的垂直度，成排柜盘各台就位后，先找两端的柜：在从柜下至上三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准，找正时采用0.5㎜铁片进行调整，每处垫片最多不
能超过三片。
找平、找正后柜体与基础型钢固定，并用6mm2的多股铜线将柜与基础型钢可靠接地。
柜盘顶上母线配制必须保证连接良好，刷相色漆不得流进接触点处，二次小线连接时按照原理图逐台检查柜盘上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
洁净室内的配电盘内部不得有灰尘，盘、柜门应能关闭严密。
(4)配管、配线：
暗管敷设须在土建施工同时进行，紧密配合，砼内管路应与钢筋绑扎牢固，埋入地下应用厚壁钢管，并作防腐处理。
管路通过建筑基础的应另加保护套管。
管子弯曲部分不应露出墙，梁、顶板及基础表面，管口应临时封堵，弯曲半径应大于管径的6～10倍,不允许有折皱凹穴和裂缝。
管口伸出地面应大于管外径2倍。
为满足工艺的洁净度和差压参数，所有穿入洁净室内线管两端应采用硅胶密封。
在管路超过下列长度时应加中间接线盒：
1．超过30m无弯曲时；
2．超过20m有1个弯曲时；
3．超过15m有2个弯曲时；
4．超过8m有3个弯曲时。
水平或垂直敷设明配管的允许偏差长度在2米内时，不得超过3毫米，但全长的偏差不得超过管子内径的1/2。
明配管固定卡最大不超过下列距离：
(6) 进入箱盘时管口底部应排列整齐，应用锁紧罗母固定。
室外露天配管管口应向下，管线应与屋面接地可靠相联，穿过屋面配管必须配合土建做好防水处理。
(7) 所有穿越不同洁净区不同洁净度的电气管线的施工，必须参照GD-269(1)-25“洁净区管线隔离密封位置及做法”要求在合理的位置设置密封盒。
在穿线经检验合格后，应充填密封。
所有穿越不同温度、压力房间的电气配管除了比照上述要求施工，在处理“冷桥”的
同时，要保证金属管线电气接地的连续性及可靠性。
(8) 电缆保护管应大于电缆外径的1.5倍，通过道路和墙基础应事先埋设，直埋深度＞600mm，在交叉重载的地方＞1.2m。
(9) 管内导线的额定电压不应低于500V，穿线应在土建工程结束阶段即进行，管中的积水杂物应清除干净。
不同的工作电压及直流、交流导线不得穿入同一根管内，管内导线不允许有接头和扭曲的导线、管、槽满率不应超过管径40%，电线的连接应采用压接，与设备连接应采用端子连接。
(10) 接地采用联合接地系统，应严格按电气图和土建图相关要求将各联接点可靠焊接，所有的焊接应符合规范要求。
所有的金属外壳、进出本建筑的管线、高出屋面外露的金属物、电气设备外壳均应与防雷接地做可靠接地。
(11) 托盘桥架应按照图纸和有关规范进行施工，位置正确、横平竖直、连接可靠。
在转弯和与交叉处电线应平滑均匀过渡，应参照电缆的弯曲半径规定不应小于8～10倍，敷设的电线、电缆排列整齐。
托盘桥架安装应依据综合布线图的基础上，尽可能在通风、工艺管道施工后进行，并尽可能布置在管架一侧，在与工艺管道平行架设时，净距离应满足下列要求：一般管道400mm
有腐蚀性液体管道500mm，应有防腐板隔开
与热力管道有保温层500 mm，无保温层1000 mm不宜在上方平行安装桥架
在与工艺管道交叉时净距离应满足下列要求：
一般管道300mm
有腐蚀性液体管道500mm，（或具有腐蚀性气体）
与热力管道有保温层500 mm，无保温层1000 mm
(13)电缆敷设：
1．电缆产品的技术文件应齐全，电缆规格、型号、绝缘应符合设计要求。
外表无损伤，敷设前应进行绝缘测试。
2．桥架托盘内废物清理干净，各部位道路应安全畅通。
3．敷设大截面电缆采用机械牵引，电线排列应整齐，不宜交叉，松紧适当。
电线敷设完毕后用尼龙卡带固定牢。
4．电缆标志牌应按图纸注明线路编号，字迹清晰，不易脱落，规格统一整齐的挂在电缆两端，线路较长的电缆可适当加挂号牌。
5．电缆施工完成后，考虑到防火、防小动物的要求应及时将所有与变电所有关涉外
孔、洞、槽均需用防火堵料严密封堵好，进入车间的各种强弱电缆还要采取防水
防沉降处理，考虑到沉降要求室外电缆敷设增加铺砂厚度。
D、分部（分项）施工技术措施
(1) 技术标准应用注意事项
1．施工人员除熟悉图纸外，还应了解GMP标准中有关规定，防止差错。
2．进入洁净区域工作一定要保持现场的清洁（具体规定与工艺设备部分的要求相同一致）。
3．电缆托盘桥架的施工应严格按照安装工艺顺序进行。
4．各种动力照明配电箱、控制柜屏的安装，应在土建室内地面施工完成，门窗安装完毕后进行。
5．洁净区域、低温室灯具插座、配电箱安装时应与装饰单位施工人员积极配合，在内墙和吊顶处，依照施工图纸正确定位。
6．所有电气箱、盒、屏、插座、开关、控制箱安装结束后应进行全面的清洁处理，各口、孔，洞进行硅胶密封。
(3)接地：
电缆桥架、电气管线、彩钢板、设备等均需接地，所有接地焊接长度应符合规定要求，元钢焊接不小于截面的6倍，扁钢不小于2.5倍，在施工中应加强管理，检查监督，必要时进行测试检查。
施工中将所有电气设备、防静电的各种管线与主接地网间应按提供准确的引线或埋件，做好电气连接。
(4) 进入净化区域，低温室及其交界处电气配管时，由于生产工艺的特殊性，一般尽可能不随意打洞，系统管线均要进行冷桥处理，硅胶严密封堵，以免细菌交叉感染面影响产品质量。
(5) 当各分部分项电气工程安装结束试验合格后再进行通电、试车试灯等工作时，不得随便将临时电源引入开关箱、柜，必要时应向有关专业负责人提出申请，经领导批准后，才能送临时电试验试车，并按照电业所规定的挂接地标志牌。
(6) 施工中对电气线路保护的特别要求。
1．进入技术层及各区域内施工，须严格执行动火的有关规定外，并要特别重视电焊接地线不应随便接于设备和管线上，以免发生电气火灾事故。
2．因本工程是按国际系列标准，采用三相五线制线路，零线，地线应分开，专敷设接地线接于设备，管线专用PE线罗栓上，因其设备的容量有大小，故接地线品种规
格也随之不等，配管方式是采用桥架托盘，分支为金属电线管方式，故此焊接施工时不得随意将接地线充当电焊机零线，以免因焊接电流通过造成电气设备损坏。
