常见2V系列OPZV胶体蓄电池规格表

GFMD（OPzV）阀控式密封（胶体）蓄电池产品特点固定型阀控密封式（胶体）蓄电池GFMD(OPzV)系列产品，是采用德国哈根公司技术软件和关键设备,严格按照德国哈根公司质量规范和生产工艺制造，在国内首家试制成功的胶体阀控式蓄电池新产品,该系列产品额定容量从100Ah~3000Ah共16种规格，其各项性能指标经国家蓄电池质量检测中心、德国哈根公司，认定达到德国DIN43539-100(1993)工业标准，产品品种规格及外形尺寸完全符合德国DIN40742-1993工业标准规定，于九七年通过有邮电、电力专家参加的机械部部级鉴定，并取得德国哈根公司生产许可证，九七年获国家经贸委颁发的《国家级新产品》荣誉证书。

该系列产品经国家信息产业部、总参通讯部、中国电信总局按相关部标准、行业标准严格检验全项合格，并通过质量体系认证后分别于九八年、九九年取得电信设备入网许可证和国内唯一通过1E级核级质量鉴定的产品，并取得中国联通九九年第二批入围选型厂家。

该系列产品同时达到YD/T 799-1996通信行业标准要求。

1 技术特点：1.1蓄电池为完全密封结构，不需加酸加水，适合无人执守运行。

1.2长寿命，全浮充使用寿命（20℃）1 4年以上。

1.3自放电率低，容量稳定，浮充电压低，浮充电流小，节省电能。

在20℃时放置两年，自放电小于额定容量的50%。

1.4胶体电解液密度上下均匀一致，无分层现象，无漏液及渗液现象，不爬酸，不污染环境，散热好，无热失控现象。

1.5良好的深放电恢复能力。

电池持续30天保持负荷放电后，在24小时内，可再充电到额定容量的95%以上。

1.6造型美观，安装使用方便，占地面积小。

1.7高可靠性：国内唯一一家通过1E级核级鉴定的产品。

2.技术参数：2.1 GFMD(OPzV)-100AH~GFMD(OPzV)-3000AH共16个规格，均为单体2V。

2.2 10小时率放电容量首次即在到额定容量的100%以上。

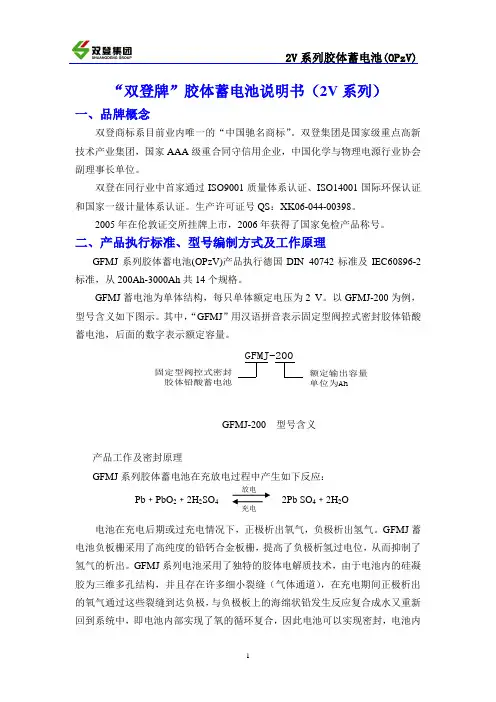

“双登牌”胶体蓄电池说明书（2V 系列）一、品牌概念双登商标系目前业唯一的“中国驰名商标”。

双登集团是国家级重点高新技术产业集团，国家AAA 级重合同守信用企业，中国化学与物理电源行业协会副理事长单位。

双登在同行业中首家通过ISO9001质量体系认证、ISO14001国际环保认证和国家一级计量体系认证。

生产许可证号QS ：XK06-044-00398。

2005年在伦敦证交所挂牌上市，2006年获得了国家免检产品称号。

二、产品执行标准、型号编制方式及工作原理GFMJ 系列胶体蓄电池在充放电过程中产生如下反应：Pb ﹢PbO 2﹢2H 2SO 4 2Pb SO 4﹢2H 2O电池在充电后期或过充电情况下，正极析出氧气，负极析出氢气。

GFMJ 蓄电池负板栅采用了高纯度的铅钙合金板栅，提高了负极析氢过电位，从而抑制了氢气的析出。

GFMJ 系列电池采用了独特的胶体电解质技术，由于电池的硅凝胶为三维多孔结构，并且存在许多细小裂缝（气体通道），在充电期间正极析出的氧气通过这些裂缝到达负极，与负极板上的海绵状铅发生反应复合成水又重新回到系统中，即电池部实现了氧的循环复合，因此电池可以实现密封，电池部几乎放电充电没有水的损失，无需补水维护。

产品工作步骤及化学反应方程式第一步：充电后期或过充电情况下，水在正极分解，并析出氧气：H 2O→2H＋＋1/2O2＋2e－第二步：正极析出的氧气通过胶体的缝隙扩散到负极，并同负极的海绵状铅及硫酸发生反应，重新化和回到系统中：O 2﹢2H2SO4﹢2Pb = 2Pb SO4﹢2H2O第三步：负极生成的硫酸铅在电池充电过程中生成铅和硫酸，参加充电反应：PbSO4＋2H＋＋2e－→Pb﹢H2SO4三、产品用途●电信、移动、网络、铁道、机场等各种通信、信号系统备用电源。

●电力系统、核电站备用电源。

●太阳能、风能发电储能。

●UPS、医疗设备、应急照明等备用电源。

●舰船、海事等备用电源。

●石化系统备用电源●海洋信号与航标●信息行业四、结构特点●电解质：电池的电解质为胶体，主材料采用进口气相二氧化硅制作，刚注入时为稀溶胶状态，能充满电池整个极板空间，使极板各部反应均匀。

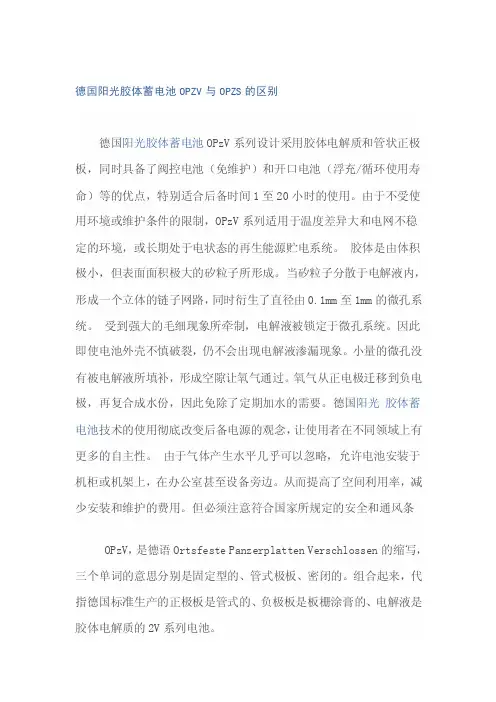

德国阳光胶体蓄电池OPZV与OPZS的区别德国阳光胶体蓄电池OPzV系列设计采用胶体电解质和管状正极板，同时具备了阀控电池（免维护）和开口电池（浮充/循环使用寿命）等的优点，特别适合后备时间1至20小时的使用。

由于不受使用环境或维护条件的限制，OPzV系列适用于温度差异大和电网不稳定的环境，或长期处于电状态的再生能源贮电系统。

胶体是由体积极小，但表面面积极大的矽粒子所形成。

当矽粒子分散于电解液内，形成一个立体的链子网路，同时衍生了直径由0.1mm至1mm的微孔系统。

受到强大的毛细现象所牵制，电解液被锁定于微孔系统。

因此即使电池外壳不慎破裂，仍不会出现电解液渗漏现象。

小量的微孔没有被电解液所填补，形成空隙让氧气通过。

氧气从正电极迁移到负电极，再复合成水份，因此免除了定期加水的需要。

德国阳光胶体蓄电池技术的使用彻底改变后备电源的观念，让使用者在不同领域上有更多的自主性。

由于气体产生水平几乎可以忽略，允许电池安装于机柜或机架上，在办公室甚至设备旁边。

从而提高了空间利用率，减少安装和维护的费用。

但必须注意符合国家所规定的安全和通风条OPzV，是德语Ortsfeste Panzerplatten Verschlossen的缩写，三个单词的意思分别是固定型的、管式极板、密闭的。

组合起来，代指德国标准生产的正极板是管式的、负极板是板栅涂膏的、电解液是胶体电解质的2V系列电池。

OPzS，也是德语，只是最后一个单词为Standard，德语的意思也是标准。

它和OPzV主要的不同在于电解质是富液式的。

德国阳光集团由于在国内大陆没有专门的办事机构，所以在寻求合作时为保障自己的利益，最好和有德国阳光工业集团(中国)有限公司授权的代理商合作，国内销售的产品一定要求有德国阳光蓄电池的专用防伪标签。

00我们的联系方式：0国内地区：************(早8:00-24:00)Email：150****************0胶体蓄电池技术特点◆管状正极板活性物质藏于微孔管塑料套筒里，管筒具有极强的吸附力，保证活性物质不会脱落，管筒表面布满细小微孔，允许电解质和氧进入与活性物质其化电反应。

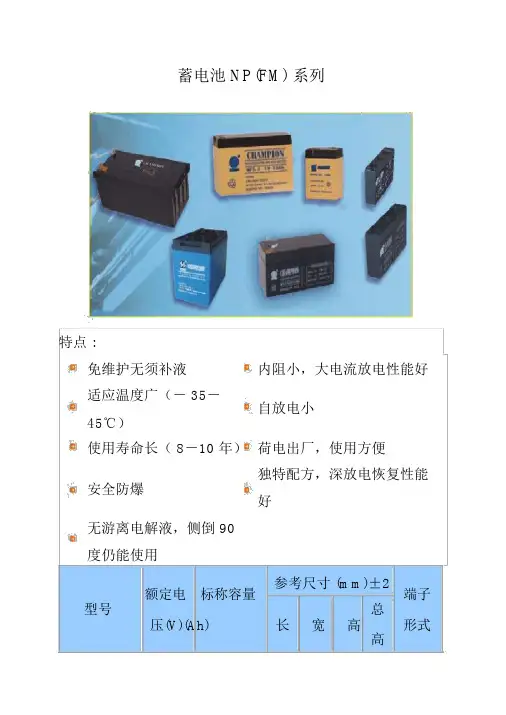

蓄电池 NP(FM) 系列特点 :免维护无须补液内阻小，大电流放电性能好适应温度广（－ 35－自放电小45℃）使用寿命长（ 8－10 年）荷电出厂，使用方便安全防爆独特配方，深放电恢复性能好无游离电解液，侧倒 90度仍能使用额定电标称容量参考尺寸 (mm)±2端子型号总压(V)(Ah)长宽高形式高NP4-6647047101 105E NP7-667151349498E NP10-6610151509599E NP12-6612151509599E NP120-66120195170206 209F NP180-66180306168220 225F NP200-66200323178224 227F NP1.2-1212 1.29743.55156E NP2-12122178 34.56165E NP4-121249070102 106E NP5-121259070102 106E NP7-12127151659499E NP8-12128151659499E NP12-1212121519898102E NP17-12121718176167 167F NP24-121224166175125 125F NP33-121233196131163 180G NP38-121238197165170 170G NP55-121255228138208 227GNP65-121265348168178 178G NP70-121270260168208 231G NP80-121280260168208 231G NP90-121290329172215 243G NP100A-1212100329172215 243G NP100B-1212100339172212 217F NP100-1212100407175208 238G NP105-1212105407175208 238G NP120-1212120407175208 238G NP150-1212150483170241 241G NP180-1212180522240218 244G NP200-1212200522240218 244G NP250-1212250520269220 240G蓄电池 GFM 系列特点 :免维护无须补液内阻小，大电流放电性能好适应温度广（－ 35－自放电小45℃）使用寿命长荷电出厂，使用方便安全防爆独特配方，深放电恢复性能好无游离电解液，侧倒 90度仍能使用额定电标称容量外型尺寸 (mm)±2端子型号总压(V)25℃（ Ah）长宽形式高高GFM50-225016150166 166F GFM100-2210017171205 228G GFM150-22150172102205 228G GFM200-22200173111330 365G GFM250-22250173111330 365F GFM300-22300171151330 365F GFM400-22400211176330 365F GFM450-22450223187351 378F GFM500-22500241172331 365F GFM600-22600301175331 365F GFM700-22700301175331 365F GFM750-22750301175331 365F GFM800-22800410175330 365FGFM1000-221000475175328 365F GFM1200-221200475175328 365F GFM1500-221500401351343 378G GFM2000-222000491351343 383G GFM3000-223000712353341 383G DM200-22200173111330 365F KM500-22500241172331 365G NM500-22500223187350 370F NM500B-22500242172330 365F 以上数据若有变动，恕不另行通知。

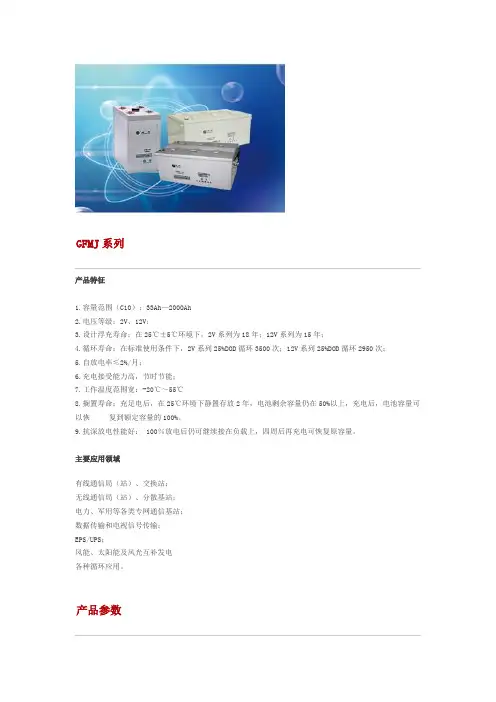

GFMJ系列产品特征1.容量范围（C10）：33Ah—2000Ah2.电压等级：2V、12V；3.设计浮充寿命：在25℃±5℃环境下，2V系列为18年；12V系列为15年；4.循环寿命：在标准使用条件下，2V系列25%DOD循环3500次；12V系列25%DOD循环2950次；5.自放电率≤2%/月；6.充电接受能力高，节时节能；7.工作温度范围宽：-20℃～55℃8.搁置寿命：充足电后，在25℃环境下静置存放2年，电池剩余容量仍在50%以上，充电后，电池容量可以恢复到额定容量的100%。

9.抗深放电性能好： 100％放电后仍可继续接在负载上，四周后再充电可恢复原容量。

主要应用领域有线通信局（站）、交换站；无线通信局（站）、分散基站；电力、军用等各类专网通信基站；数据传输和电视信号传输；EPS/UPS；风能、太阳能及风光互补发电各种循环应用。

产品参数GFMU-C系列产品特征1. 容量范围（C10）：200Ah—3000Ah（25℃）；2. 循环寿命长：20%DOD循环寿命达2200次以上（25℃）；3. 自放电小：≤1%/月（25℃）；4. 高密封反应效率：≥99%；5. 结构紧凑，耐震动性能好，比能量高；6. 良好的耐高低温性能；7. 广泛的工作温度范围：-20~50℃。

主要应用领域太阳能光伏发电储能系统；风能发电储能系统。

产品参数SP（储能）系列产品特征1. 该系列产品是专为太阳能、风能发电等储能系统以及小电流浅循环应用领域设计的中小型阀控密封式铅酸蓄电池2. 容量范围（C10）：38Ah—200Ah（25℃）3. 电压等级：12V4. 循环寿命长：20%DOD循环寿命达2000次以上；5. 良好的过放电恢复能力6. 自放电率极小，平均每月≤2%(25℃)7. 设计寿命：20Ah以上10年、20Ah及以下5年（25℃）8. 工作温度范围宽：-30℃到50℃主要应用领域太阳能、风能电站太阳能、风能通信无人值守基站太阳能、风能户用电源系统太阳能信号灯、路灯、草坪灯、交通信号灯、警示灯光伏水泵提水系统l边防哨所海岛驻军供电系统远程自动化控制电源水温自动测报电源屋顶光伏电源测绘基站FMJ系列产品特征容量范围（C10）：65Ah—100Ah电压等级：12V；设计浮充寿命：在25℃±5℃环境下，为12年；自放电率≤2%/月；充电接受能力高，节时节能；工作温度范围宽：-20℃～55℃搁置寿命：充足电后，在25℃环境下静置存放2年，电池剩余容量仍在50%以上，再充电后，电池容量可以恢复到额定容量的100%抗深放电性能好： 100％放电后仍可继续接在负载上，四周后再充电可恢复原容量。

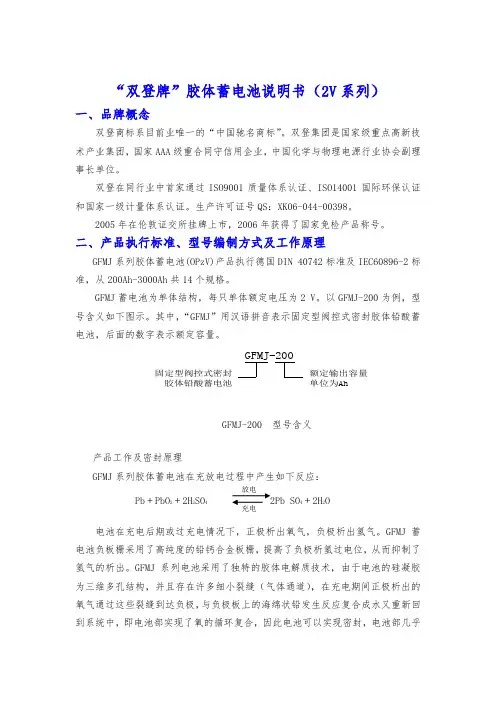

“双登牌”胶体蓄电池说明书（2V 系列）一、品牌概念双登商标系目前业内唯一的“中国驰名商标”。

双登集团是国家级重点高新技术产业集团，国家AAA 级重合同守信用企业，中国化学与物理电源行业协会副理事长单位。

双登在同行业中首家通过ISO9001质量体系认证、ISO14001国际环保认证和国家一级计量体系认证。

生产许可证号QS ：XK06-044-00398。

2005年在伦敦证交所挂牌上市，2006年获得了国家免检产品称号。

二、产品执行标准、型号编制方式及工作原理GFMJ 系列胶体蓄电池在充放电过程中产生如下反应：Pb ﹢PbO 2﹢2H 2SO 4 2Pb SO 4﹢2H 2O电池在充电后期或过充电情况下，正极析出氧气，负极析出氢气。

GFMJ 蓄电池负板栅采用了高纯度的铅钙合金板栅，提高了负极析氢过电位，从而抑制了氢气的析出。

GFMJ 系列电池采用了独特的胶体电解质技术，由于电池内的硅凝胶为三维多孔结构，并且存在许多细小裂缝（气体通道），在充电期间正极析出的氧气通过这些裂缝到达负极，与负极板上的海绵状铅发生反应复合成水又重新回到系统中，即电池内部实现了氧的循环复合，因此电池可以实现密封，电池内放电充电部几乎没有水的损失，无需补水维护。

产品工作步骤及化学反应方程式第一步：充电后期或过充电情况下，水在正极分解，并析出氧气：H2O→2H＋＋1/2O2＋2e－第二步：正极析出的氧气通过胶体的缝隙扩散到负极，并同负极的海绵状铅及硫酸发生反应，重新化和回到系统中：O2﹢2H2SO4﹢2Pb = 2Pb SO4﹢2H2O第三步：负极生成的硫酸铅在电池充电过程中生成铅和硫酸，参加充电反应： PbSO＋2H＋＋2e－→Pb﹢H2SO44三、产品用途●电信、移动、网络、铁道、机场等各种通信、信号系统备用电源。

●电力系统、核电站备用电源。

●太阳能、风能发电储能。

●UPS、医疗设备、应急照明等备用电源。

●舰船、海事等备用电源。

太阳能胶体免维护蓄电池技术说明书一、标准：胶体太阳能免维护蓄电池符合如下标准：1、JIS C 8707-1992 阴极吸收式密封固定型铅酸蓄电池标准2、JB/T 8451-96 中华人民共和国机械行业标准3、YD/T 799-2002 中华人民共和国通信行业标准4、DL/T 637-1997 中华人民共和国电力行业标准5、GB/T 22473-2008 中华人民共和国密封固定型铅酸蓄电池标准6、GB13337.1-91 《固定型防酸式铅酸蓄电池技术条件》7、DL/T637-1997 《阀控式密封铅酸蓄电池订货技术条件》8、YD/T99-1996 《通信用阀控式密封铅酸蓄电池技术要求和检验方法》9、IEC896-2 《固定型铅酸蓄电池一般要求和试验方法》10、DL/T5044-2004《电力工程直流系统设计技术规程》11、GB2900.11-1988《电工名词术语蓄电池名词术语》12、GB/T3941-1999 《铅酸蓄电池包装标准》13、GB191-2000 《包装储运图示标志》14、YD/T799-2002《通信用阀控式密封铅酸蓄电池》15、JB/T8451-1996 《固定型阀控密封式铅酸蓄电池》16、JIS C8707-1992 《阴极吸收式密封固定性铅酸蓄电池》17、IEC896-2《固定型铅酸蓄电池一般要求和试验方法》18、DL/T5137-2001 《电测量及电能计量装置设计技术规程》二、应用范围：⑴太阳能、风能系统⑼车辆启动、牵引⑵电器设备、医疗设备及仪器仪表⑽无线电通讯系统⑶计算机不间断电源⑾应急照明、办公自动化系统、⑷输变电站、开关控制和事故照明⑿便携式电器及采矿系统⑸消防、安全及报警监测⒀交通及航标信号灯⑹通信用备用电源⒁发电厂、水电站直流电源⑺变电站开关控制⒂铁路用直流电源⑻电话交换机⒃移动机站三、主要特点:寿命长，基本上是铅酸电池的一倍以上：1、阻止正极脱落，由于采用纳米级气象级高导多聚硅酸盐电解质，有机物与无机酸共同起作用，无机硅晶提高了正极板表面的压力，阻止正极活性物质的软化脱落，从而进一步延长电池的使用寿命。
