高低压开关柜各种柜型

电气及机电设备产品目录高压开关柜 (3)TBB型高压无功补偿装置 (3)KYN28-12型中置式封闭开关柜 (4)KYN61-40.5型中置式封闭开关柜 (6)HXGN15-12（FL.R）户内金属封闭环网开关柜 (7)HXGN15-12（F.L）户内金属封闭环网开关柜 (10)HXGN-10Z型环网真空开关柜 (11)KYN61型高压开关柜 (12)KYN96-12(Z)铠装移开式户内交流金属封闭开关柜 (13)低压开关柜 (15)GGD2交流低压开关柜 (15)GCK型低压抽出式开关柜 (16)MNS型低压抽出式开关柜 (18)GCS型低压抽出式开关柜 (19)XL-21型低压封闭式动力柜 (21)箱式变电站 (22)YBM（P）29-12/0.4紧凑式预装式变电站 (22)YBM（P）29-12/0.4系列普通型预装式变电站 (23)控制箱信号屏 (24)PK控制保护屏-2 (24)XZDW33-100直流控制电源柜 (25)双电源切换箱 (26)JTI-JT9控制台 (26)PZ30照明配电箱 (27)高压开关柜TBB型高压无功补偿装置产品介绍TBB型高压无功补偿装置所属类别：高压开关柜产品详细概述：TBB型高压并联电容器装置主要由电容器、接地开关、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、组架（柜体）、连接母等组成，适用于10kv及6kv工频电力系统。

用来改善工频交流电力系统的功率因数，减少线路损耗，提高供电电压质量，充分发挥供发电设备的潜力。

无功补偿装置主要技术性能：1.使用环境：安装运行地区海拔不超过1000m,环境温度-40℃～45℃，装置分户和户外。

安装运行地区应无剧烈机械振动，应无有害气体或蒸汽，应无导电性或爆炸性尘埃。

2.电容偏差0～+10%，串联段间偏差≤2%，相间电容偏差≤2%。

3.允许在1.1Un功频稳态过电压下长期运行。

4.电容装置可在过电流不超过其额定电流1.3倍的稳态过电流下长期运行.5.装置采用氧化锌避雷器和串联电抗器，有效的限制操作过电压、高次谐波和涌流。

高低压开关柜型号总结1. 引言高低压开关柜是电力系统中一种常见的配电设备，用于控制和保护电路。

根据不同的使用场景和功能需求，市场上存在许多不同型号的高低压开关柜。

本文将对几种常见的高低压开关柜型号进行总结和介绍。

2. 型号一：XGN2-12型高低压开关柜XGN2-12型高低压开关柜是一种固定式金属封闭开关设备，适用于交流50Hz、额定电压为12kV的配电系统。

该型号开关柜采用嵌套结构，具有体积小、功能完善、操作灵活的特点。

同时，该型号开关柜具备防雷击和防电弧功能，提高了系统的安全可靠性。

3. 型号二：GCS-12型高低压开关柜GCS-12型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为12kV的配电系统。

该型号开关柜具有结构紧凑、可靠性高、安全性好的特点。

它还配备了智能化的电气保护装置，可以实现对电流、电压等参数进行监测和保护。

4. 型号三：KYN28A-12型高低压开关柜KYN28A-12型高低压开关柜是一种全封闭、金属铠装型开关设备，适用于交流50Hz、额定电压为12kV的配电系统。

该型号开关柜具有结构紧凑、外观美观、防护等级高的特点。

它还具备完善的电气保护功能，可以实现对过载、短路等故障的及时检测和隔离。

5. 型号四：MNS2.0型高低压开关柜MNS2.0型高低压开关柜是一种模块化设计的设备，适用于交流50Hz、额定电压为690V的配电系统。

该型号开关柜采用可拆卸模块化结构，具有快速安装、方便维护的特点。

它还配备了先进的电气保护技术，可以实现对短路、过载等故障的及时切除。

6. 型号五：GCK型高低压开关柜GCK型高低压开关柜是一种固定式设备，适用于交流50Hz、额定电压为380V的配电系统。

该型号开关柜具备结构紧凑、体积小、安全可靠等特点。

它还采用了新型的屏蔽板设计，增强了开关柜的绝缘性能。

7. 结论以上所介绍的几种型号的高低压开关柜只是市场上众多型号中的一部分。

不同型号的开关柜适用于不同的配电系统，具有不同的特点和功能。

高压产品
箱型固定式环网开关柜产品型号及含义：HXGN19-12
H：环网
XGN2-12(Z) 箱型固定式金属封闭开关柜
产品型号及含义：
铠装移开式交流金属封闭开关柜产品型号及含义：
GZS1型户内金属铠装抽出式开关设备
G——高压铠装开关设备
Z——中置式组装型
S——森源电气系统
1——设计系列序号
□——一次电路方案编号
□——环境特征代号：用于湿热带为TH
用于干热带为TA
用于高海拔为G
低压抽出式开关柜
产品型号及含义：
S：森源电气系统：
森源电气股份有限公司是电器制造业的主体，公司创建于1992年，是国家原机械部、电力部定点生产高低压配电成套设备、隔离开关及元器件产品的厂家，是全国高压开关行业协会理事会员单位，中国输变电行业协会会员单位，是国家重点高新技术企业。

产品型号及含义：
GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心
GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统
G 交流低压开关柜 C 抽出式K/L 用途代号：K 配电L 动力
GGD交流低压配电柜：
产品型号及含义：
G--低压配电柜；G—电器元件固定安装、固定接线；D--电力用柜
PGL-型低压配电屏
型号及其含义
P 低压开启式配电屏
G 电气元件固定安装、固定接线
L 动力用
□设计序号 1 2 3 和GGD一样
□主电路方案号
□辅助电路方案号。

1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。

本配电箱壳体分为户外和户内。

2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。

●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。

3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。

它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。

可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。

4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。

5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。

6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。

高低压开关柜的型号 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■?GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCKG是封闭式开关柜C是抽出式 K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

高压低压开关柜各种型号的介绍与区别目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 .型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍GG-1A（F）系列:GG-1A型高压开关柜为固定式GG-1A（F）型防误型高压开关柜（固定式具有防误装置的高压开关柜）用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。

GG-1A（F）型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。

本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。

具有五种防止误操作的功能：1．防止带负荷分合隔离开关。

2．防止误入带电间隔。

3．防止误分、合断路器。

4．防止带电挂接地线。

5．防止带接地线合闸。

XGN系列用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

开关室内装有FL（R）N36-12D型三工位负荷开关，该负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。

高压低压配电柜的分类及其特点介绍一、引言高压低压配电柜是供电系统中的重要设备之一，用于对电能进行分配和控制。

不同类型的配电柜具有不同的分类和特点。

本文将介绍高压低压配电柜的分类及其特点。

二、分类根据用途和功能，高压低压配电柜可以分为以下几类：1. 低压开关柜低压开关柜主要用于低压电能的分配和控制，它包括接线柜、电动机控制柜、仪表柜等。

该类开关柜可根据不同需求进行组合和安装，灵活性强。

2. 高压开关柜高压开关柜主要用于高压电网的分配和控制，它包括断路器柜、隔离开关柜、电缆分支箱等。

高压开关柜具有较高的断开电流和负荷承受能力，保证了电网的安全和稳定运行。

3. 综合配电柜综合配电柜是低压和高压开关柜的组合，将低压和高压电能分配和控制功能集于一身。

它可以满足各种不同的配电需求，提供一站式解决方案。

三、特点介绍不同类型的高压低压配电柜具有各自独特的特点，下面将逐一介绍：1. 低压开关柜的特点低压开关柜具有结构简单、体积小、操作方便等特点。

它采用模块化设计，易于安装和维护。

低压开关柜的选择范围广泛，能适应不同电能分配和控制的需求。

2. 高压开关柜的特点高压开关柜具有高断口能力、耐电弧、抗短路能力强等特点。

它采用可靠的断路器和隔离开关，能够快速断开电路，防止事故发生。

高压开关柜还具有自动化程度高、故障诊断功能强等特点。

3. 综合配电柜的特点综合配电柜的特点包括低压开关柜和高压开关柜的特点。

它集成了各种功能，能够满足复杂的配电需求。

综合配电柜具有灵活性高、占地面积小、运行成本低等特点。

四、总结高压低压配电柜是电能分配和控制的重要设备，根据用途和功能的不同，可以分为低压开关柜、高压开关柜和综合配电柜。

每种类型的柜子都具有各自独特的特点，满足不同的配电需求。

在实际应用中，应根据具体情况选择合适的配电柜，以确保电网的安全和稳定运行。

（字数：510字）。

咼压产品箱型固定式环网开关柜产品型号及含义:HXGN19-12H :环网车殳汕9-早鼻半F 丿阜4■早早L 報定短路开斷电流◎荻定电痂 主开关为九氟化硏 主开关配熔斷駆 主开关为快荷开关 輙定电压 设计序号尸内 固定式 箱式XGN2-12(Z)箱型固定式金属封闭开关柜产品型号及含义:盟罢干斷电廠豊聲5-讷点厠航 断佥器种真空斷路口 弩胳种梵」茸余略去不写 额走电压【KV)设计序号P 內式固走式箱型金J1封囲开关後备环境特征代号 额定开靳电就1—G 用于高海按 为电鬼碟动 撫作方式匚T 为母毎挟动 苴余略去不写 一次方家号 I —Z 冥空断路口 断跑器代号~ S 小油断Jfi口 L LSF6断路口 其余略去不写 颇定电压〔UV ) 设计序号 尸内式 移开畫错装式交掘金库封闭开关谡备GZS1型户内金属铠装抽岀式开关设备G ――高压铠装开关设备Z ――中置式组装型S ――森源电气系统1――设计系列序号□ —次电路方案编号□――环境特征代号：用于湿热带为TH 产品型号及含义:1—皿-用于湿热带一丁人用于麹带铠装移开式交流金属封闭开关柜用于干热带为TA用于高海拔为G低压抽岀式开关柜产品型号及含义:C SS:森源电气系统:森源电气股份有限公司是电器制造业的主体，公司创建于1992年，是国家原机械部、电力部定点生产高低压配电成套设备、隔离开关及元器件产品的厂家，是全国高压开关行业协会理事会员单位，中国输变电行业协会会员单位，是国家重点高新技术企业。

产品型号及含义:GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统G交流低压开关柜C抽出式K/L用途代号：K配电L动力GGD交流低压配电柜:产品型号及含义:GCDC-n- □: 匸播电猛才奏代寻____ 主电路方案导（1型灯个方案*2型53亍芳秦* 了型£7千方案）I一1 C分斷巔力対15K^1———C分断能力対3tJKfO——3 C分断能力対50盼）------------- 交疏低压固定式配电柜G--低压配电柜；G—电器元件固定安装、固定接线；D--电力用柜PGL-型低压配电屏型号及其含义P 低压开启式配电屏G 电气元件固定安装、固定接线L 动力用□设计序号12 3 和GGD 一样□主电路方案号□辅助电路方案号。

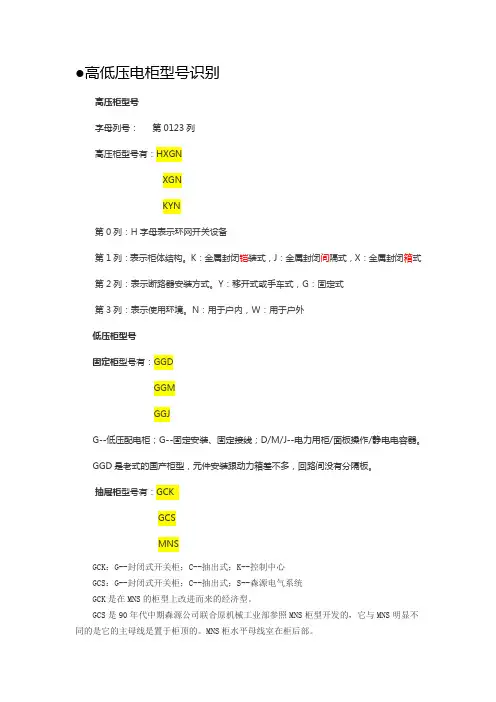

●高低压电柜型号识别
高压柜型号
字母列号：第0123列
高压柜型号有：HXGN
XGN
KYN
第0列：H字母表示环网开关设备
第1列：表示柜体结构。

K：金属封闭铠装式，J：金属封闭间隔式，X：金属封闭箱式第2列：表示断路器安装方式。

Y：移开式或手车式，G：固定式
第3列：表示使用环境。

N：用于户内，W：用于户外
低压柜型号
固定柜型号有：GGD
GGM
GGJ
G--低压配电柜；G--固定安装、固定接线；D/M/J--电力用柜/面板操作/静电电容器。

GGD是老式的国产柜型，元件安装跟动力箱差不多，回路间没有分隔板。

抽屉柜型号有：GCK
GCS
MNS
GCK：G--封闭式开关柜；C--抽出式；K--控制中心
GCS：G--封闭式开关柜；C--抽出式；S--森源电气系统
GCK是在MNS的柜型上改进而来的经济型。

GCS是90年代中期森源公司联合原机械工业部参照MNS柜型开发的，它与MNS明显不同的是它的主母线是置于柜顶的。

MNS柜水平母线室在柜后部。

MNS是按照瑞士ABB公司转让技术制造的产品。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广阔电力用户及设计部门的要求，按照平安、经济、合理、可靠的原那么设计的新型低压配电柜。

产品具有分断才能高，动热稳定性好，电气方案灵敏、组合方便，系列性，实用性强、构造新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●构造特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，到达散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各局部的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可撤除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两局部组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

高压低压开关柜各种型号的介绍与区别GGD固定开关柜GCS抽屉柜GCK抽屉柜前市场上流行的开关柜型号很多, 归纳起来有以下几种型号, 现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考:低压部分：一 . 型号GGD 、GCK 、GCS 、MNS 、MCS 介绍①①①①GGD GGD GGD GGD 系列系列系列系列: : : :用途:GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

结构特点■ GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF 冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30 ，用户也可根据环境的要求在IP20 — IP40之间选择。

②②②②GCK GCK GCK GCK 系列系列系列系列产品型号及含义GCK G 是封闭式开关柜C 是抽出式K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

高压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍①GG-1A（F）系列:●产品型号及含义G G ------ A（F）防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）●用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。

GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。

本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。

具有五种防止误操作的功能：1．防止带负荷分合隔离开关。

2．防止误入带电间隔。

3．防止误分、合断路器。

4．防止带电挂接地线。

5．防止带接地线合闸。

②XGN系列●产品型号及含义●用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

●结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

低压开关柜各种型号的介绍与区别1.低压断路器开关柜：低压断路器开关柜是最基本的低压开关设备，用于电力系统的分段和控制。

根据不同的断路器类型，可以分为空气开关柜、真空开关柜、油浸式开关柜等。

空气开关柜具有低成本、可靠性高等优点，适用于一般的电力控制系统。

真空开关柜具有高断电容量、耐热性能好等特点，适用于对电流容量要求较高的场合。

油浸式开关柜则用于对环境要求较高的场合，具有隔音、防尘、防潮等特点。

2.低压自动化开关柜：低压自动化开关柜是在低压断路器开关柜的基础上增加了自动化控制功能，用于实现电力系统的远程控制和自动运行。

根据不同的自动化功能，可以分为PLC控制开关柜、触摸屏控制开关柜、远程监控开关柜等。

PLC控制开关柜具有程序控制功能，可以实现电力分配和控制的自动化控制。

触摸屏控制开关柜则具有直观的人机界面，方便操作和监控。

远程监控开关柜则可以实现远程监控和管理。

3.低压容量性开关柜：低压容量性开关柜用于大容量负荷的分段和控制。

根据不同的容量和负荷特性，可以分为低压电容器开关柜、低压变压器配电柜等。

低压电容器开关柜用于补偿电力系统中的无功功率，提高电能利用率。

低压变压器配电柜则用于对电压进行分配和转换，适用于多个负荷点用电的场所。

4.低压母线开关柜：低压母线开关柜用于分配和传输电流的电气设备。

根据不同的母线类型，可以分为插接式母线开关柜、固定式母线开关柜等。

插接式母线开关柜具有灵活、可扩展的特点，适用于需频繁变动和修改的电力系统。

固定式母线开关柜则适用于静态负荷较稳定的场所。

总之，低压开关柜的类型繁多，每种类型都有其特定的应用场景和功能特点。

在选择低压开关柜时，需要根据实际需求和系统特点进行选择，以确保其能够满足对电力控制和保护的要求。

低压开关柜区别及特点 GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。

GGD、GCK、GCS、MNS、MCS系列低压开关柜用途、区别与优缺点解析一、各种型号开关柜的区别：1. GCS、GCK、MNS、GGD开关柜区别：⑴、GGD是固定柜，GCK、GCS、MNS是抽屉柜。

GCK柜和GCS、MNS柜抽屉推进机构不同：⑵、GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。

GCK是国内很老的柜型，当时使用的型材强度较差，操作机构也不太灵活。

现在生产的大多吸收了GCS 柜的优点。

⑶、GCK 与GCS、MNS明显不同在水平母线是传统的设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可以是后出，也可以做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，GCS是新一代抽屉式开关柜，主要结构与MNS类似，主母线后置。

⑷、与MNS不同的是：抽屉模数使用了国内常用的20mm模数(MNS为25mm)；抽屉采用了推进机构，操作更方便、灵活。

⑸、MNS柜可以双面操作，柜深1000mm，最多单柜可装36个回路（有1/4抽屉），而GCS只能做单面操作，柜深800mm，最多为22只。

MNS柜体所使用的材料为敷铝锌板，全组装结构，不需后处理（镀锌）。

⑹、MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

⑺、在3C强制性认证试验样柜的要求:GCK最小抽屉单元模数，GCS最小抽屉单元1/2模数，MNS最小抽屉单元1/4模数。

⑻、模数：GCK最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS最小抽屉单元1/4模数。

⑼、母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。

而GCK水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。

电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。

KYN28-12：6500.00元/台；HXGN-12：2500.00元/台；KYN61-40.5：16500.00元/台；GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价；I 高压柜KYN GG-1A GBC JYN中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；KYN28-12(GZS1-12)可配用ABB公司的VD4真空断路器，也可配用VS1真空断路器。

GG-1A（F）Z－12高压开关柜使用于3－12KV 三相交流50Hz单母线旁路系统作为接受与分配电能的固定式开关设备压为3、6～12kVH 低压柜GCS GGD MNS GCK1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS （ABB技术）；壳体价格，比如：GGD：1800.00元/台低压配电柜规格型号【GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。
