自考机电一体化系统设计(02245)试题及答案解析与评分标准

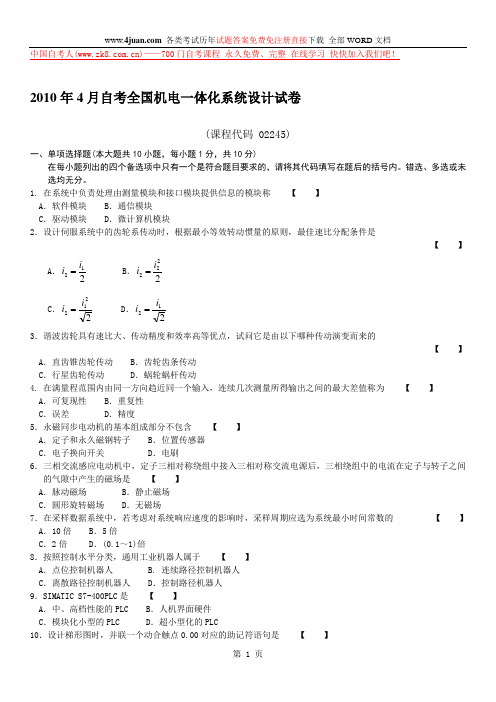

中国自考人()——700门自考课程 永久免费、完整 在线学习 快快加入我们吧！2010年4月自考全国机电一体化系统设计试卷(课程代码 02245)一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 在系统中负责处理由测量模块和接口模块提供信息的模块称 【 】A ．软件模块B ．通信模块C ．驱动模块D ．微计算机模块2．设计伺服系统中的齿轮系传动时，根据最小等效转动惯量的原则，最佳速比分配条件是【 】A ．212i i =B ．2222i i = C ．2212i i = D ．212i i = 3．谐波齿轮具有速比大、传动精度和效率高等优点，试问它是由以下哪种传动演变而来的【 】A ．直齿锥齿轮传动B ．齿轮齿条传动C ．行星齿轮传动D ．蜗轮蜗杆传动4. 在满量程范围内由同一方向趋近同一个输入，连续几次测量所得输出之间的最大差值称为 【 】A ．可复现性B ．重复性C ．误差D ．精度5．永磁同步电动机的基本组成部分不包含 【 】A ．定子和永久磁钢转子B ．位置传感器C ．电子换向开关D ．电刷6．三相交流感应电动机中，定子三相对称绕组中接入三相对称交流电源后，三相绕组中的电流在定子与转子之间的气隙中产生的磁场是 【 】A ．脉动磁场B ．静止磁场C ．圆形旋转磁场D ．无磁场7．在采样数据系统中，若考虑对系统响应速度的影响时，采样周期应选为系统最小时间常数的 【 】A ．10倍B ．5倍C ．2倍D ．(0.1～1)倍8．按照控制水平分类，通用工业机器人属于 【 】A ．点位控制机器人 B. 连续路径控制机器人C ．离散路径控制机器人D ．控制路径机器人9．SIMATIC S7-400PLC 是 【 】A ．中、高档性能的PLCB ．人机界面硬件C ．模块化小型的PLCD ．超小型化的PLC10．设计梯形图时，并联一个动合触点0.00对应的助记符语句是 【 】A．AND NOT 0.00 B．AND 0.00C．OR 0.00 D．OR NOT 0.00二、简答题(本大题共8小题，每小题4分，共32分)11．处理“机”与“电”关系采用哪些设计思想?12．机电一体化系统设计过程包括哪些内容?13．试说明液体动压支承的工作原理。

2015年10月高等教育自学考试全国统一命题考试机电一体化系统设计试卷(课程代码02245)本试卷共4页，满分100分。

考试时间150分钟。

考生答题注意事项：1．本卷所有试题必须在答题卡上作答。

答在试卷上无效，试卷空白处和背面均可作草稿纸。

2．第一部分为选择题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑o 3．第二部分为非选择题。

必须注明大、小题号。

使用0．5毫米黑色字迹签字笔作答。

4．合理安排答题空间，超出答题区域无效。

第一部分选择题一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题卡”的相应代码涂黑。

未涂、错涂或多涂均无分。

1．在系统中负责处理由测量模块和接口模块提供信息的模块称为A．软件模块B．微计算机模块C．通信模块D．驱动模块2．对滚珠导轨，每个滚动体所承受的许用载荷[P]与滚珠直径d的关系是A．[P]与d成正比B．[P]与d2成正比C．[P]与d成反比D．[P]与d2成反比3．已知双波传动谐波齿轮的柔轮齿数Z R=200，刚轮齿数Z G=202。

当柔轮固定，波发生器输入，刚轮输出时，谐波齿轮传动速比为A．101 B．100 C．一100 D．一1014．电阻应变片式传感器主要用于测量A．长度和加速度B．位移和振动C．线位移和转速D．力和力矩5．下列操作中，不会改变直流伺服电动机的机械特性硬度的是A．增大电枢电压B．减小励磁电流C．增大电枢电阻D．减小电枢电阻6．具有励磁电流较小、体积较小、机械强度较高、无接触电刷等特点的固定磁阻电动机是A．直流伺服电动机B．交流伺服电动机C．反应式步进电动机D．超声波电动机7．采样一数据系统中，若考虑对系统响应速度的影响时，采样周期应为闭环系统最小时间常数的A．(0．1～1)倍B．5倍C．2倍D．10倍8．某两轴(xy)定位工作台，二者的位置分辨率为200脉冲／cm。

《机电一体化系统设计》试题及答案一、填空(每空2分，共20分)1.机电一体化产品按用途可以划分为和2．控制及信息处理单元一般由控制计算机、和组成。

3．在小功率传动链中，为使总的折算惯量最小，各级传动比分配应遵守原则。

4．典型的可编程控制器由编程器、微处理器、贮存器、和等部分构成。

5．传感器的静态特性能数主要有、、迟滞和重复精度。

二、简答题(每题4分，共20分)1．为什么采用机电一体化技术可以提高系统的精度?2．机电一体化相关技术有哪些? 3．转动惯量对传动系统有哪些影响?4．简述机电一体化产品设计中，详细设计的主要内容。

5．简述A／D、D／A接口的功能。

三、分析题(20分)1．已知数控机床控制系统如图所示，试说明图中的各个部分属于机电一体化系统巾的哪一个基本要素?2．试分析图示传动系统中，齿轮减速器的传动误差对工作台输出精度的影响?四、计算题(24分)1．如图所示电机驱动系统，已知工作台的质量为m=50kg负载力为F1＝1000N，最大加速度为10m／s2’，丝杠直径为d＝20mm，导程t＝4mm，齿轮减速比为i=5，总效率为ŋ=30％，忽略丝杠惯量的影响，试计算电机的驱动力矩。

2．已知某工作台采用直流电机丝杠螺母机构驱动，已知工作台的行程L=250mm，丝杠导程t＝4mm，齿轮减速比为i=5，要求工作台位移的测量精度为o．005mm(忽略齿轮和丝杠的传动误差)。

(1)试采用高速端测量方法，确定旋转编码器的每转脉冲数‘(2)若将传感器与丝杠的端部直接相连，n。

=500脉冲／转的旋转编码器是否合用。

五、综合题(16分)已知电机驱动的三自由度位置控制系统，单个自由度的驱动系统如图所示，确定整系统的控制方案、画出控制系统原理图。

(至少提出两个方案)答案及评分标准(供参考)一、填空[每空2分，共20分)1.办公机电一体化产品产业机电一体化产品民用机电一体化产品2．控制软件硬件接口3．前小后大4．电源输入／输出接口5．灵敏度线性度二、简答题(每题4分，共20分)1．答：机电一体化技术使机械传动部分减少，因而使机械磨损，配合间隙及受力变形等所引起的误差大大减少，同时由于采用电子技术实现自动检测，控制，补偿和校正因各种干扰因素造成的误差，从而提高精度。

一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括___ _______，__________，__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。

6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器工作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。

浙江省2018年7月机电一体化系统设计试题课程代码：02245一、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。

每小题1分，共14分)1. 滚珠丝杆螺母副结构有两类：内循环反向器式和( )A. 外循环插管式B. 外循环反向器式C. 内、外双循环D. 内循环插管式2. 已知f(t)=δ(t)+3，则它的拉氏变换为( ) A. 1+S 3 B. 2S 3S 1C. S 1D. 3S 33. 机电一体化系统，设计指标和评价标准应包括( )A. 系统功能、性能指标、可靠性B. 性能指标、经济效益C. 系统功能、性能指标、使用条件、经济效益D. 系统功能4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLCD. DSP5. 某光栅的条纹密度是50条/mm ，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是() A. 10mm B. 20mm C. 100mm D. 50mm6. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的()，使它们同步协调到达目标点。

A. 速度和加速度B. 位置和加速度C. 位置和方向D. 位置和速度7. 某4极交流感应电机，电源频率为50Hz ，转速为1470r/min ，则转差率为( )A. 0.01B. 0.03C. 0.02D. 0.048. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关9. 下图( )表示逻辑函数“异或”功能。

10. 累计式定时器工作时有( )A. 1个条件B. 2个条件C. 3个条件D. 4个条件11. 复合控制器必定具有( )A. 顺序控制器B. CPUC. 正反馈D. 前馈控制器12. 钻孔、点焊通常选用( )类型。

A. 连续路径控制B. 简单直线运动控制C. 插补运动控制D. 点位控制13. 一般说来，如果增大幅值穿越频率ωc 的数值，则动态性能指标中的调整时间t s ( )A. 产大B. 减小C. 不变D. 不定14. 加速度传感器的基本力学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统二、名词解释(每小题2分，共10分)1. 线性系统2. 滚珠丝杆螺母副的传动刚度3. 测量阀值4. 直流电动机的机械特性5. 伺服系统的刚度三、简答题(每小题5分，共15分)1. 步进电动机常用的驱动电路有哪几种类型?2. 谐波齿轮减速器的特点。

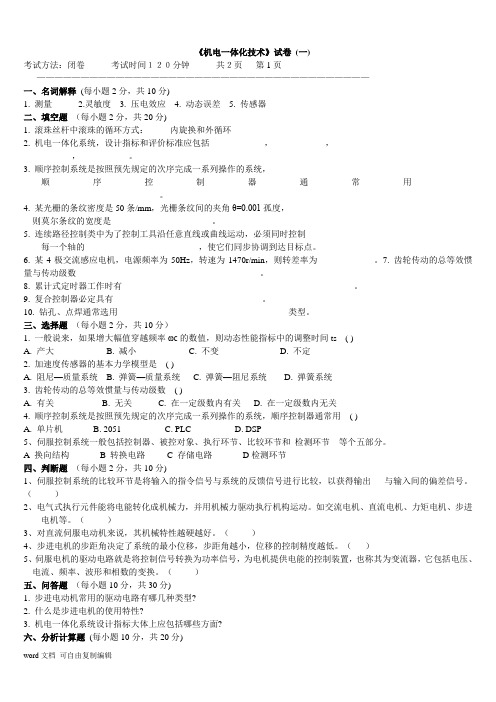

《机电一体化技术》试卷(一)考试方法：闭卷考试时间１２０分钟共２页第1页——————————————————————————————————————一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括___ _______，__________，__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用____ _______________________________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的 ______________________ ，使它们同步协调到达目标点。

6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器工作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。

一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括___ _______，__________，__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。

6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器工作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。

一、名词解释（每小题2分，共10分)1. 测量2。

灵敏度 3. 压电效应 4. 动态误差5。

传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式：_内旋换和外循环2。

机电一体化系统，设计指标和评价标准应包括___ _______，__________,__________ ，__________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。

4. 某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的______________________，使它们同步协调到达目标点.6. 某4极交流感应电机，电源频率为50Hz,转速为1470r/min,则转差率为_____________.7. 齿轮传动的总等效惯量与传动级数__________________________________________.8。

累计式定时器工作时有_____________________________________________________。

9。

复合控制器必定具有__________________________________。

10。

钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分,共10分）1。

一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( ）A。

产大B。

减小 C. 不变D。

不定2。

加速度传感器的基本力学模型是( ）A。

阻尼-质量系统 B. 弹簧—质量系统C。

弹簧—阻尼系统D。

弹簧系统3. 齿轮传动的总等效惯量与传动级数（)A. 有关B. 无关C. 在一定级数内有关D。

在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用（)A. 单片机B。

一、名词解释(每小题2分，共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题（每小题2分，共20分)1. 滚珠丝杆中滚珠的循环方式： _内旋换和外循环2. 机电一体化系统，设计指标和评价标准应包括 ___ _______，__________，__________ ， __________。

3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用________。

4. 某光栅的条纹密度是50条/mm，光栅条纹间的夹角θ=孤度，则莫尔条纹的宽度是_______________________。

5. 连续路径控制类中为了控制工具沿任意直线或曲线运动，必须同时控制每一个轴的______________________，使它们同步协调到达目标点。

6. 某4极交流感应电机，电源频率为50Hz，转速为1470r/min，则转差率为_____________。

7. 齿轮传动的总等效惯量与传动级数__________________________________________。

8. 累计式定时器工作时有_____________________________________________________。

9. 复合控制器必定具有__________________________________。

10. 钻孔、点焊通常选用_______________________________________类型。

三、选择题（每小题2分，共10分）1. 一般说来，如果增大幅值穿越频率ωc的数值，则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是 ( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数 ( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用 ( )A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和检测环节等个五部分。

全国2019年4月机电一体化系统设计试题课程代码：02245一、单项选择题(本大题共14小题，每小题1分，共14分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.将计算机数控机床、工业机器人以及自动引导车联接起来的系统称( )A.顺序控制系统B.计算机集成制造系统C.柔性制造系统D.伺服系统2.对于谐波齿轮减速器，波发生器分为脉动作用式和( )作用式。

A.连续B.液动C.气动D.电磁3.据齿轮系传动比最佳分配条件，简化的最佳速比分配关系为( ) A.2i i 212= B. 2i i 212= C. 2i i 12= D. 2i i 12= 4.电荷放大器的输出电压与反馈电容( )A.成正比B.成反比C.成曲线关系D.无关5.感应同步器定尺绕组中感应的总电动势是滑尺上正弦绕组和余弦绕组所产生的感应电动势的( )A.代数和B.代数差C.矢量和D.矢量差6.电桥是用来测量传感器的电阻、电容或电感变化的电路，它是将这些参量的变化变换为电压或电流信号变化的电路。

全桥的电压灵敏度比单桥提高了( )A.2倍B.4倍C.8倍D.10倍7.某交流感应电动机，实际转速1350r/min ，电源频率50Hz ，则其极对数为( )A.1B.2C.3D.48.当直流伺服电动机电磁转矩恒定时，电动机转速随控制电压变化的关系曲线称( )A.直流伺服电动机机械特性B.动态特性C.失灵区D.直流伺服电动机调节特性9.计算步进电动机步距角的公式为( ) A.cmz 360r ︒ B. mc 180cos T sm ︒ C. c mz f 60r D. mc360180︒-︒ 10.一般来说，引入微分负反馈将使系统动态性能指标中的最大超调量( )A.增加B.减小C.不变D.不定11.在采样—数据系统中，执行实时算法程序所花费的时间总和最好应小于采样周期的( )A.0.1B.0.2C.0.5D.0.812.因用数字微分分析法生成各种机器运动控制指令较简单易实现，常被用作单级插补器和两级存储编程控制中的精插补，但由于存在截断误差等原因，DDA 法生成的直线、圆弧都是由一系列的( )组成。
