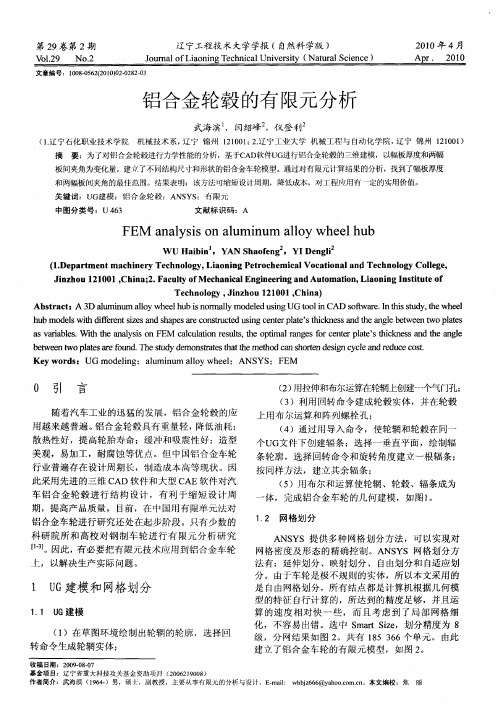

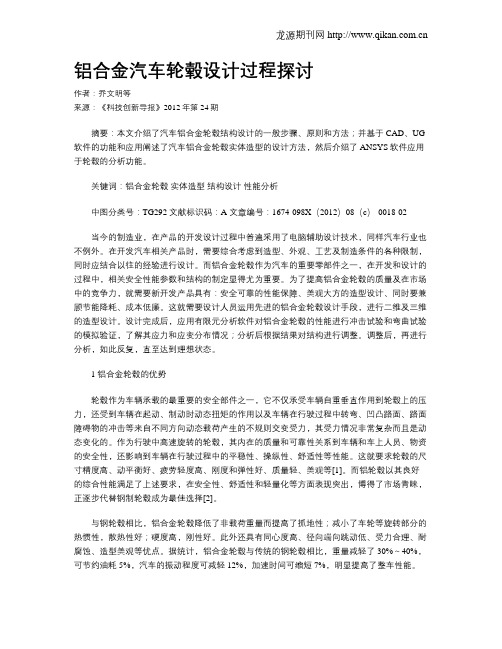

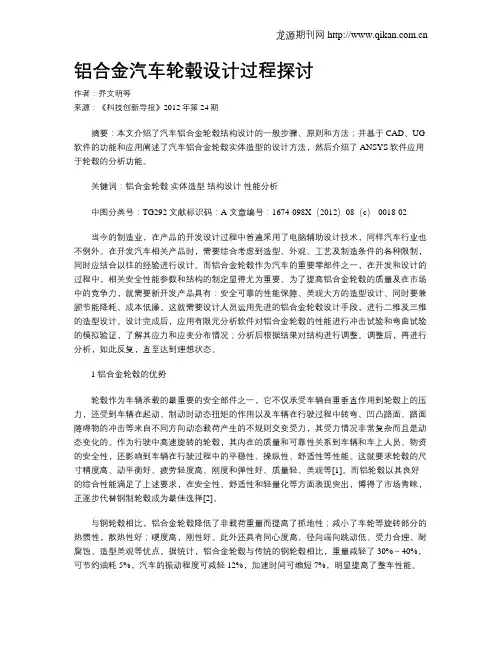

铝合金汽车轮毂设计过程探讨作者:乔文明等来源:《科技创新导报》2012年第24期摘要:本文介绍了汽车铝合金轮毂结构设计的一般步骤、原则和方法;并基于CAD、UG 软件的功能和应用阐述了汽车铝合金轮毂实体造型的设计方法,然后介绍了ANSYS软件应用于轮毂的分析功能。
关键词:铝合金轮毂实体造型结构设计性能分析中图分类号:TG292 文献标识码:A 文章编号:1674-098X(2012)08(c)-0018-02当今的制造业,在产品的开发设计过程中普遍采用了电脑辅助设计技术,同样汽车行业也不例外。
在开发汽车相关产品时,需要综合考虑到造型、外观、工艺及制造条件的各种限制,同时应结合以往的经验进行设计。
而铝合金轮毂作为汽车的重要零部件之一,在开发和设计的过程中,相关安全性能参数和结构的制定显得尤为重要。
为了提高铝合金轮毂的质量及在市场中的竞争力,就需要新开发产品具有:安全可靠的性能保障、美观大方的造型设计、同时要兼顾节能降耗、成本低廉。
这就需要设计人员运用先进的铝合金轮毂设计手段,进行二维及三维的造型设计。
设计完成后,应用有限元分析软件对铝合金轮毂的性能进行冲击试验和弯曲试验的模拟验证,了解其应力和应变分布情况;分析后根据结果对结构进行调整。
调整后,再进行分析,如此反复,直至达到理想状态。
1 铝合金轮毂的优势轮毂作为车辆承载的最重要的安全部件之一,它不仅承受车辆自重垂直作用到轮毂上的压力,还受到车辆在起动、制动时动态扭矩的作用以及车辆在行驶过程中转弯、凹凸路面、路面障碍物的冲击等来自不同方向动态载荷产生的不规则交变受力,其受力情况非常复杂而且是动态变化的。
作为行驶中高速旋转的轮毂,其内在的质量和可靠性关系到车辆和车上人员、物资的安全性,还影响到车辆在行驶过程中的平稳性、操纵性、舒适性等性能。
这就要求轮毂的尺寸精度高、动平衡好、疲劳轻度高、刚度和弹性好、质量轻、美观等[1]。
而铝轮毂以其良好的综合性能满足了上述要求,在安全性、舒适性和轻量化等方面表现突出,博得了市场青睐,正逐步代替钢制轮毂成为最佳选择[2]。
轮毂尺寸有两个参数组成:胎环直径和胎环宽度。
表示方式有15x6.5;15x6.5JJ;15x6.5J;1565等等,在格式上没有硬性的规定。
前面的“15”表示胎环直径,代表轮毂的胎环直径是15英寸,后面的“6.5”是表示胎环宽度,代表轮毂的胎环宽度是6.5英寸。
更换轮毂需要注意以下几个参数:中心孔径(CB):指轮毂中心孔大小。
节圆直径(PCD):举例来说,节圆直径为5x120mm的轮毂,代表它有5个定位螺栓,形成的圆形直径为120mm。
轮胎直径一般在60~80厘米。
汽车轮胎直径计算公式为:轮胎直径=轮毂的直径+轮胎宽度x扁平比x2。
请注意,不同的车型配备的轮胎尺寸规格不一样,使得汽车轮胎直径也会不一样。
此外,不同汽车制造商可能会使用不同的标准,因此在更换轮毂或轮胎时,请务必遵循特定车型的规格和要求。
汽车轮毂模态分析汽车轮毂模态分析是指对汽车轮毂进行模态建模和分析,通过分析车轮毂的固有频率和振型,可以了解车轮毂的结构特性和振动特性,为轮毂的设计和优化提供参考依据。
汽车轮毂是连接车轮和车身的关键组件,它承受着车辆的整个重量和转动力矩,因此必须具备较高的强度和刚度。
同时,汽车在行驶过程中,车轮与地面之间会产生较大的冲击和振动,为了保证车辆的行驶稳定性和乘坐舒适性,轮毂还需要具备合适的振动特性。
汽车轮毂的模态分析可以通过有限元方法进行。
首先,将轮毂的几何形状和材料信息输入有限元软件,建立起轮毂的有限元模型。
然后,通过求解有限元模型的特征值问题,得到轮毂的固有频率和振型。
固有频率是指在某一特定激励下,轮毂自身振动的频率。
它取决于轮毂的几何形状、材料性质和边界条件等因素。
固有频率越高,说明轮毂的刚度越大,抗振能力越强。
在实际应用中,为提高车辆的行驶稳定性,轮毂的固有频率通常应大于车轮经常发生的振动频率。
振型是指轮毂在振动过程中的形变模式,通过分析轮毂的振型,可以了解轮毂不同位置的应力分布情况。
根据振型的分布,可以判断出哪些位置的应力集中,从而指导轮毂的优化设计。
比如,在设计轮边形状时,可以通过模态分析找到一个合适的轮边形状,使得轮边上的应力能够得到更好的分散。
轮毂模态分析的结果通常会得到一系列特征值和特征向量,其中特征值对应轮毂的固有频率,特征向量对应轮毂的振型。
特征向量包含了每个节点的位移信息和形变信息,它们是轮毂振动的关键特征。
有了轮毂的模态分析结果,可以进一步进行结构优化。
比如,通过调整轮毂的材料或改变其几何形状,可以提高轮毂的固有频率,从而提高车辆的行驶稳定性。
同时,可以根据振型的分析结果,局部增加材料或改变结构形式,以减小轮毂上的应力集中程度,从而提高轮毂的寿命和可靠性。
总之,汽车轮毂模态分析是汽车设计和优化中的重要环节,通过分析轮毂的固有频率和振型,可以了解轮毂的结构特性和振动特性。
这为轮毂的优化设计提供了理论基础和指导。

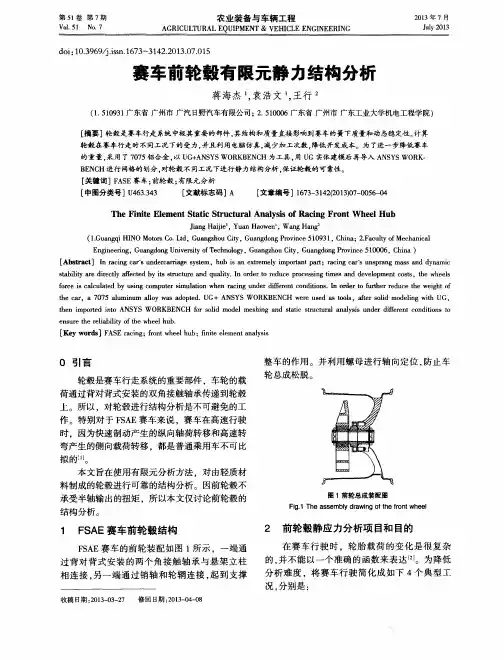

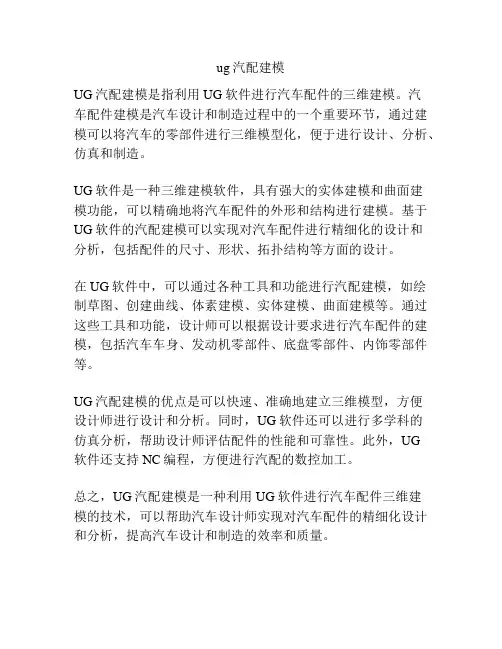

ug汽配建模
UG汽配建模是指利用UG软件进行汽车配件的三维建模。
汽
车配件建模是汽车设计和制造过程中的一个重要环节,通过建模可以将汽车的零部件进行三维模型化,便于进行设计、分析、仿真和制造。
UG软件是一种三维建模软件,具有强大的实体建模和曲面建
模功能,可以精确地将汽车配件的外形和结构进行建模。
基于UG软件的汽配建模可以实现对汽车配件进行精细化的设计和
分析,包括配件的尺寸、形状、拓扑结构等方面的设计。
在UG软件中,可以通过各种工具和功能进行汽配建模,如绘制草图、创建曲线、体素建模、实体建模、曲面建模等。
通过这些工具和功能,设计师可以根据设计要求进行汽车配件的建模,包括汽车车身、发动机零部件、底盘零部件、内饰零部件等。
UG汽配建模的优点是可以快速、准确地建立三维模型,方便
设计师进行设计和分析。
同时,UG软件还可以进行多学科的
仿真分析,帮助设计师评估配件的性能和可靠性。
此外,UG
软件还支持NC编程,方便进行汽配的数控加工。
总之,UG汽配建模是一种利用UG软件进行汽车配件三维建
模的技术,可以帮助汽车设计师实现对汽车配件的精细化设计和分析,提高汽车设计和制造的效率和质量。
汽车轮毂质量标准一、引言汽车轮毂作为汽车的重要部件,其质量对汽车的性能、安全性和耐久性产生直接影响。
随着汽车工业的发展,消费者对汽车的性能和安全性要求越来越高,因此对汽车轮毂的质量要求也越来越严格。
本文将从材料、制造工艺、性能、外观和尺寸等方面对汽车轮毂的质量标准进行详细探讨。
二、汽车轮毂材料要求汽车轮毂的材料对其性能和外观具有决定性的影响。
目前,汽车轮毂主要采用铝合金和钢等材料。
铝合金轮毂质量轻、散热性好且外观美观,而钢制轮毂则具有较高的强度和耐久性。
选择材料时,需满足以下要求:1.材料的化学成分应符合相关国家和行业标准,以保证其具有优良的机械性能和耐腐蚀性能;2.材料应无明显的内部缺陷,如气孔、夹渣等;3.材料应具有良好的加工性能,如切削、焊接等。
三、汽车轮毂制造工艺要求制造工艺对汽车轮毂的质量和性能具有重要影响。
在制造过程中,需满足以下要求:1.铸造工艺:铝合金轮毂采用低压铸造或重力铸造等方法,要求铸造过程中无明显的铸造缺陷,如缩孔、疏松等;2.热处理工艺:对铝合金轮毂进行热处理,以提高其机械性能和耐腐蚀性能;3.加工工艺:对轮毂进行切削、钻孔、攻丝等加工,要求加工后的表面粗糙度、尺寸精度和形位公差符合相关标准;4.涂装工艺:对轮毂进行涂装处理,以提高其外观质量和耐腐蚀性能。
涂装前应对轮毂进行预处理,如喷砂、除油等;涂装的颜色和光泽应符合客户要求和相关标准;涂层的厚度和均匀性应符合相关标准,以保证涂层的耐久性和防腐性能。
四、汽车轮毂性能要求汽车轮毂的性能要求主要包括静载强度、疲劳强度、冲击韧性等方面。
这些性能要求需满足相关标准和法规,以保证汽车的安全性和可靠性。
具体来说,需满足以下要求:1.静载强度:在静态载荷作用下,汽车轮毂不应发生断裂或严重变形;2.疲劳强度:在交变载荷作用下,汽车轮毂应具有足够的抗疲劳性能,以防止疲劳断裂;3.冲击韧性:汽车轮毂应具有良好的冲击韧性,以承受意外冲击载荷。
三维设计软件UG NX在无内胎全钢载重子午线轮胎开发中的应用李本超,王业敬,王芳芳,王滨滨(山东华盛橡胶有限公司,山东广饶 257300)摘要:介绍UG NX软件结合AutoCAD软件在无内胎全钢载重子午线轮胎开发中的应用。
使用AutoCAD软件设计绘制轮胎轮廓、花纹、胎侧文字排布图,使用UG NX软件草图功能绘制施工部件的参数化图形,结合施工设计绘制材料分布图,将绘制的AutoCAD平面图导入UG NX软件中生成相应的三维轮胎模型及其三维材料模型。
UG NX软件生成的三维轮胎模型可用于Abaqus有限元分析模型及模具编程prt文件,实现产品设计与模具设计的无缝衔接。
使用UG NX软件高清质量渲染出的轮胎及其内部材料分布图片可用于新产品的市场宣传。
关键词:无内胎全钢载重子午线轮胎;UG NX软件;AutoCAD软件;三维轮胎模型;三维材料模型中图分类号:TQ336.1 文章编号:2095-5448(2024)01-0037-04文献标志码:A DOI:10.12137/j.issn.2095-5448.2024.01.0037作为汽车与地面直接接触的部件,轮胎的性能对汽车的安全性和舒适性起着至关重要的作用。
因此,对轮胎结构的设计提出了更高的要求,传统的平面设计已无法满足当前的技术需求。
随着计算机辅助设计(CAD)技术的不断发展,一系列三维参数化设计软件,如Unigraphics NX(简称UG NX),CATIA,CREO,Solidworks等已被应用于轮胎结构设计中,进一步缩短了开发周期,提高了轮胎的性能,并与配套主机厂完成了数字化运动仿真。
随着计算机信息技术的发展,各大公司也在不断引入三维软件进行可视化产品设计,这也方便了计算机辅助工程(CAE)结构设计分析模型的创建,优化了轮胎结构设计,提高了轮胎的性能。
轮胎模具公司已经全部采用三维设计及编程软件进行高端数控机床(CNC)编程。
为了保持产品性能设计的准确性及产品的后期推广,引入UG NX软件进行轮胎的三维设计是必要的[1-5]。

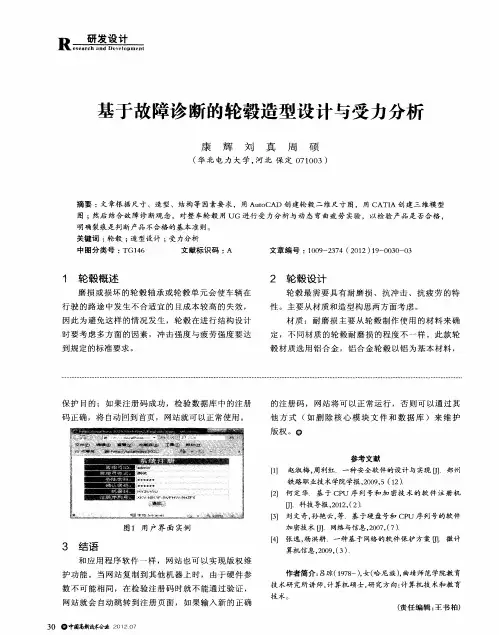

R 基于故障诊断的轮毂造型设计与受力分析 康辉刘真周硕 (华北电力大学,河北保定071003)
摘要:文章根据尺寸、造型、结构等因素要求,用AutoCAD创建轮毂二维尺寸图,用CATIA创建三维模型 图;然后结合故障诊断观念,对整车轮毂用UG进行受力分析与动态弯曲疲劳实验,以检验产品是否合格, 明确裂痕是判断产品不合格的基本准则。 关键词:轮毂;造型设计;受力分析 中图分类号:TG146 文献标识码:A 文章编号:1009—2374(2012)19—0030—03
1 轮毂概述 磨损或损坏的轮毂轴承或轮毂单元会使车辆在 行驶的路途中发生不合适宜的且成本较高的失效, 因此为避免这样的情况发生,轮毂在进行结构设计 时要考虑多方面的因素,冲击强度与疲劳强度要达 到规定的标准要求。 保护目的;如果注册码成功,检验数据库中的注册 码正确,将自动回到首页,网站就可以正常使用。 图1用户界面实例 3结语 和应用程序软件一样,网站也可以实现版权维 护功能。当网站复制到其他机器上时,由于硬件参 数不可能相同,在检验注册码时就不能通过验证, 网站就会自动跳转到注册页面,如果输入新的正确 30 o中闯高新斌末企业20{2 07 2轮毂设计 轮毂最需要具有耐磨损、抗冲击、抗疲劳的特 性。主要从材质和造型构思两方面考虑。 材质:耐磨损主要从轮毂制作使用的材料来确 定,不同材质的轮毂耐磨损的程度不一样。此款轮 毂材质选用铝合金,铝合金轮毂以铝为基本材料,
的注册码,网站将可以正常运行,否则可以通过其 他方式(如删除核心模块文件和数据库)来维护 版权。0
参考文献 [1】 赵淑梅,周利红.一种安全软件的设计与实现Ⅲ.郑州 铁路职业技术学院学报,2009,5(12). [2】何定华.基于CPU序列号和加密技术的软件注册机 科技导报,2012,(2). [3]刘文奇,孙艳云,等.基于硬盘号和CPU序列号的软件 加密技术 网络与信息,2007,(7). 【4]张逸,杨洪耕.一种基于网络的软件保护方案叽.微计 算机信息,2009,(3).
