蓄电池容量计算书恒功率
1. 电池的
放电功率 =⨯⨯=⨯⨯=4
9.018.000006m ax ηγPf Pn P 51064瓦 其中：Pn=UPS 的额定视在功率；Pf=负载的功率因数；?=逆变器的效率；?=负载率。
2. 每组电池的只数
蓄电池采用单体电压为2V 的电池，串联成组，每组108至110只；直流电压范围在180Vdc~264Vdc ，电池的放电终止电压不低于1.70Vdc ：
3. 每只电池需要提供的功率(瓦/只)
P block =
473108
51064=瓦/只 P block =468109
51064=瓦/只 P block =46411051064=瓦/只 4. 参考某品牌密封免维护铅酸电池恒功率放电表
查某品牌恒功率放电特性参数，发现每只1000AH 电池3小时放电到终止电压为1.70V 时可以放出464瓦的功率。
5. 总电池只数的计算
110?464=51040瓦≈51064瓦
6. 结论
选用某品牌1000AH/2V 电池110只(1组串联)。
蓄电池容量计算方法
蓄电池容量计算方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]蓄电池容量计算部分1、常用的蓄电池容量计算方法 （1）容量换算法（电压控制法）按事故状态下直流负荷消耗的安时值计算容量，并按事故放电末期或其他不利条件下校验直流母线电压水平。
（2）电流换算法（阶梯负荷法）按事故状态下直流的负荷电流和放电时间来计算容量。
该方法相对于电压控制法，考虑了大电流放电后负荷减小的情况下，电池具有恢复容量的特性，该算法不需在对电池容量进行电压校验。
2、采用容量换算法计算容量按持续放电负荷计算蓄电池容量，取电压系数Ku=，则计算的单个电池的放电终止电压为：V （4-1）蓄电池的计算容量：（4-2）式中 Cc —事故放电容量；Kcc —蓄电池容量系数； Krel —可靠系数，一般取对于阶梯型负荷，可采用分段计算法计算。
以东直门车站为例，各阶段负荷分I1=325.27A I2=293.45A I3=46.36A I4=13.64A m1= m2= m3=1h m4=2h80.1108220885.0=⨯=Ud ccsrel c K C K C =在4个不同阶段，任意一个时期的放电容量为：（4-3） 总的负荷容量为：（4-4）在计算分段ta 内，所需要的蓄电池容量计算值为：（4-5） 其中,容量系数Kcca 按计算分段的时间ta 决定。
通过查图 (GF 型蓄电池放电容量与放电时间的关系曲线)，对应于事故时间4小时和放电终止电压，得出容量系数Kcc=。
分别计算n 个分段的蓄电池计算容量，然后按照其中最大者选择蓄电池，则蓄电池的容量为：(4-6) 放电电压水平的校验(1)持续放电电压水平的校验。
事故放电末期，电压将降到最低，校验是否符合要求的方法如下：事故放电期间蓄电池的放电系数(4-7) 式中，Cs —事故放电容量（Ah ），t —事故放电时间通过计算出来的K 值和对应的事故放电时间，可以通过蓄电池的冲击放电曲线，求出单只电池的电压，再乘以蓄电池只数，得到蓄电池整组电压，该电压值应大于198V 。

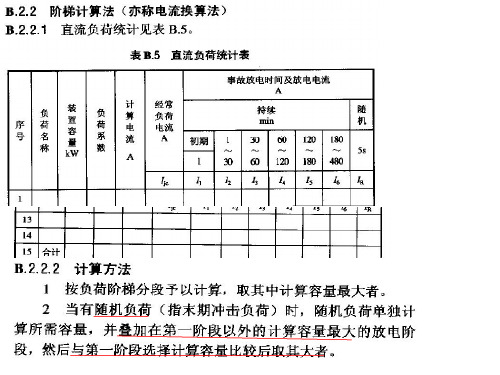

蓄电池阶梯容量计算法
事故放电0.5H末期随机负荷(假定选1800AH) Kmx=Kk*C0.5/t/I10=1.1*214.3/0.5/180=2.61 Kch=Kk*Ichm/I10=1.1*147/180=0.9 查图B.2，Ud=1.89V,UD=108*1.89=204.1>87.5%Un
事故末期计算： Kmx=Kk*Csx/t/I10=1.1*340.3/180=2.1 查图B.1 的0曲线,Ud=1.96V，UD=211.7V>87.5%Un
容量换算法中Kcc为容量系数，阶梯计算法中Kc为容量换算系数
对于1小时放电电流I1=C1=Kcc×C10=10*Kcc*I10 对于GF型铅蓄电池1.8V终止电压 I1=4.1*I10
Cc2=1.4*[965.4/0.52+(428.6-965.4)/0.53]=1181AH
随机负荷Cr=IR/Kcr=147/0.9=163AH 随机负荷与一阶段外的最大负荷相加=1181+163=1344AH<Cc1，取Cc1为计算容量 C10=1800AH
容量换算法
不含1min和随机负荷的全部时间内的放电容量
要求UD>=85%Un(控制负荷）或87.5%Un（动力负荷），合并供电为87.5%
B.4中的Csx为xH的放电容量， 也就是需要校验的阶段的放电容量， 不一定是全事故末期，是任意阶段末期
1、仅带控制负荷，单体的终止放电电压Ud=87.5%×220/108=1.78V,取1.80V 2、对应于Ud=1.8V,ts=1H,查表Kcc=0.41 取C10=1200AH 1min冲击校验： 由式B.2, Kch=Kk*Ich0/I10 =1.1*965.4/120=8.85 查B.1的0曲线，Kch=8.85,Ud=1.77V, UD=108*1.77=191V<87.5%Un=192.5V 因此需要修正： Ud=1.8V,查B.1的0曲线，Kch=8.2 由式B.2,I10=Kk*Ich0/Kch =1.1*965.4/8.2=129.5A C10=1295AH，选取1300AH以上， 以下假定选择1800AH 事故放电0.5H末期随机负荷
蓄电池容量计算方法

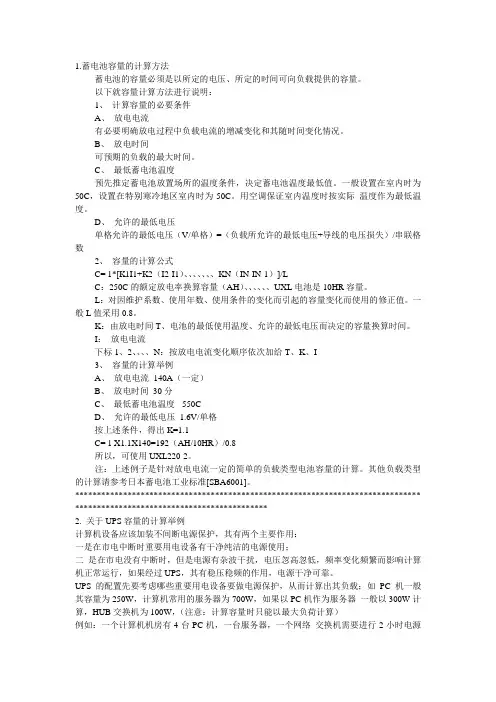

1.蓄电池容量的计算方法蓄电池的容量必须是以所定的电压、所定的时间可向负载提供的容量。
以下就容量计算方法进行说明：1、计算容量的必要条件A、放电电流有必要明确放电过程中负载电流的增减变化和其随时间变化情况。
B、放电时间可预期的负载的最大时间。
C、最低蓄电池温度预先推定蓄电池放置场所的温度条件，决定蓄电池温度最低值。
一般设置在室内时为50C，设置在特别寒冷地区室内时为-50C。
用空调保证室内温度时按实际温度作为最低温度。
D、允许的最低电压单格允许的最低电压（V/单格）=（负载所允许的最低电压+导线的电压损失）/串联格数2、容量的计算公式C= 1*[K1I1+K2（I2-I1）、、、、、、、KN（IN-IN-1）]/LC：250C的额定放电率换算容量（AH）、、、、、、UXL电池是10HR容量。
L：对因维护系数、使用年数、使用条件的变化而引起的容量变化而使用的修正值。
一般L值采用0.8。
K：由放电时间T、电池的最低使用温度、允许的最低电压而决定的容量换算时间。
I：放电电流下标1、2、、、、N：按放电电流变化顺序依次加给T、K、I3、容量的计算举例A、放电电流140A（一定）B、放电时间30分C、最低蓄电池温度-550CD、允许的最低电压1.6V/单格按上述条件，得出K=1.1C= 1 X1.1X140=192（AH/10HR）/0.8所以，可使用UXL220-2。
注：上述例子是针对放电电流一定的简单的负载类型电池容量的计算。
其他负载类型的计算请参考日本蓄电池工业标准[SBA6001]。
******************************************************************************* ********************************************2. 关于UPS容量的计算举例计算机设备应该加装不间断电源保护，其有两个主要作用：一是在市电中断时重要用电设备有干净纯洁的电源使用；二是在市电没有中断时，但是电源有杂波干扰，电压忽高忽低，频率变化频繁而影响计算机正常运行，如果经过UPS，其有稳压稳频的作用，电源干净可靠。
蓄电池计算

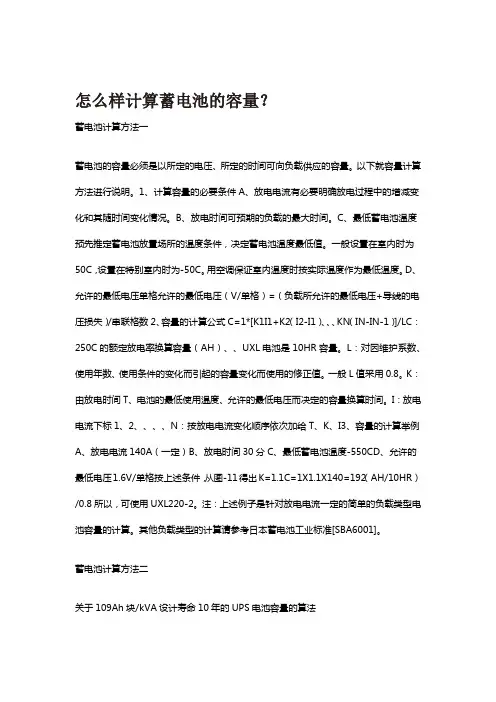

怎么样计算蓄电池的容量？蓄电池计算方法一蓄电池的容量必须是以所定的电压、所定的时间可向负载供应的容量。
以下就容量计算方法进行说明。
1、计算容量的必要条件A、放电电流有必要明确放电过程中的增减变化和其随时间变化情况。
B、放电时间可预期的负载的最大时间。
C、最低蓄电池温度预先推定蓄电池放置场所的温度条件，决定蓄电池温度最低值。
一般设置在室内时为50C，设置在特别室内时为-50C。
用空调保证室内温度时按实际温度作为最低温度。
D、允许的最低电压单格允许的最低电压（V/单格）=（负载所允许的最低电压+导线的电压损失）/串联格数2、容量的计算公式C=1*[K1I1+K2（I2-I1）、、、KN（IN-IN-1）]/LC：250C的额定放电率换算容量（AH）、、UXL电池是10HR容量。
L：对因维护系数、使用年数、使用条件的变化而引起的容量变化而使用的修正值。
一般L值采用0.8。
K：由放电时间T、电池的最低使用温度、允许的最低电压而决定的容量换算时间。
I：放电电流下标1、2、、、、N：按放电电流变化顺序依次加给T、K、I3、容量的计算举例A、放电电流140A（一定）B、放电时间30分C、最低蓄电池温度-550CD、允许的最低电压1.6V/单格按上述条件，从图-11得出K=1.1C=1X1.1X140=192（AH/10HR）/0.8所以，可使用UXL220-2。
注：上述例子是针对放电电流一定的简单的负载类型电池容量的计算。
其他负载类型的计算请参考日本蓄电池工业标准[SBA6001]。
蓄电池计算方法二关于109Ah块/kVA设计寿命10年的UPS电池容量的算法使用时按下列公式计算:所需电池容量(Ah)=UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数例如:一台120kVA的UPS,每组电池32块,要求后备时间60min(即1h)。
则所需电池容量为120kVA×109Ah块/kVA=13080Ah块,13080Ah块/32块=409(Ah),即可选12V,100Ah电池4组(32块/组)。

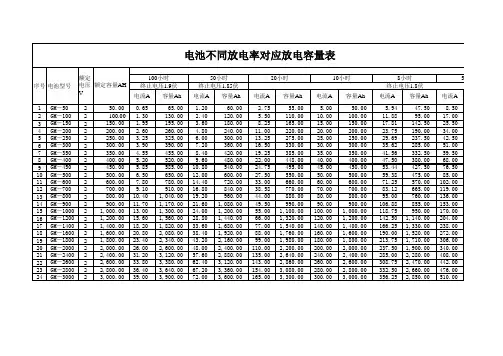

蓄电池放电率与容量对照表
60.00
120.00
180.00 240.00 300.00 360.00 420.00 480.00 540.00 600.00 720.00 840.00 960.00 1,080.00 1,200.00 1,440.00 1,680.00 1,920.00 2,160.00 2,400.00 2,880.00 3,120.00 3,360.00 3,600.00
所列电
8小时 终止电压1.8伏
电流A 容量Ah
5.94
11.88
17.81 23.75 29.69 35.62 41.56 47.50 53.44 59.38 71.25 83.12 95.00 106.88 118.75 142.50 166.25 190.00 213.75 237.50 285.00 308.75 332.50 356.25
47.50
95.00
142.50 190.00 237.50 285.00 332.50 380.00 427.50 475.00 570.00 665.00 760.00 855.00 950.00 1,140.00 1,330.00 1,520.00 1,710.00 1,900.00 2,280.00 2,470.00 2,660.00 2,850.00
0.5小时
10S
终止电压1.7伏
电流A
容量Ah
电流A
时间 S
35.00
70.00
105.00 140.00 175.00 210.00 245.00 280.00 315.00 350.00 420.00 490.00 560.00 580.00 700.00 840.00 980.00 1,120.00 1,260.00 1,400.00 1,680.00 1,820.00 1,960.00 2,100.00

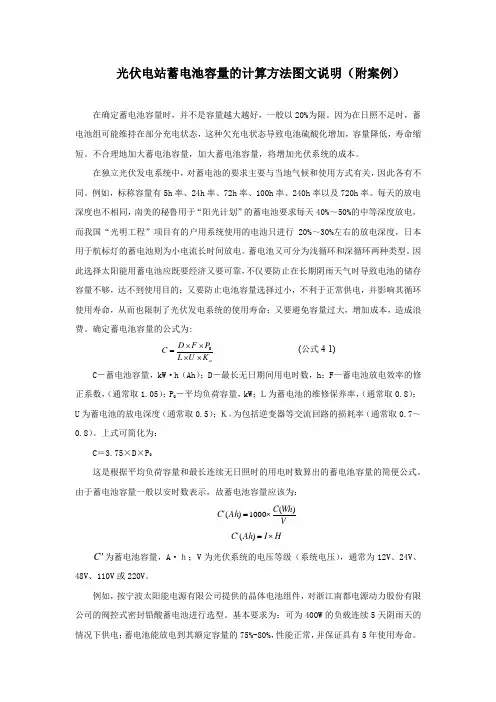

光伏电站蓄电池容量的计算方法图文说明(附案例)
光伏电站蓄电池容量的计算方法图文说明（附案例）在确定蓄电池容量时，并不是容量越大越好，一般以20%为限。
因为在日照不足时，蓄电池组可能维持在部分充电状态，这种欠充电状态导致电池硫酸化增加，容量降低，寿命缩短。
不合理地加大蓄电池容量，加大蓄电池容量，将增加光伏系统的成本。
在独立光伏发电系统中，对蓄电池的要求主要与当地气候和使用方式有关，因此各有不同。
例如，标称容量有5h 率、24h 率、72h 率、100h 率、240h 率以及720h 率。
每天的放电深度也不相同，南美的秘鲁用于“阳光计划”的蓄电池要求每天40%～50%的中等深度放电，而我国“光明工程”项目有的户用系统使用的电池只进行20%～30%左右的放电深度，日本用于航标灯的蓄电池则为小电流长时间放电。
蓄电池又可分为浅循环和深循环两种类型。
因此选择太阳能用蓄电池应既要经济又要可靠，不仅要防止在长期阴雨天气时导致电池的储存容量不够，达不到使用目的；又要防止电池容量选择过小，不利于正常供电，并影响其循环使用寿命，从而也限制了光伏发电系统的使用寿命；又要避免容量过大，增加成本，造成浪费。
确定蓄电池容量的公式为:aK U L P F D C ⨯⨯⨯⨯=0 (公式4-1) C －蓄电池容量，kW ·h （Ah ）；D －最长无日期间用电时数，h ；F —蓄电池放电效率的修正系数，（通常取1.05）；P O －平均负荷容量，kW ；Ｌ为蓄电池的维修保养率，（通常取0.8）；U 为蓄电池的放电深度（通常取0.5）；Ｋα为包括逆变器等交流回路的损耗率（通常取0.7～0.8）。
上式可简化为：C ＝3.75×D ×P 0这是根据平均负荷容量和最长连续无日照时的用电时数算出的蓄电池容量的简便公式。
由于蓄电池容量一般以安时数表示，故蓄电池容量应该为：VWh C Ah C )(1000)(⨯=' H I Ah C ⨯=')(C '为蓄电池容量，A ·ｈ；V 为光伏系统的电压等级（系统电压），通常为12V 、24V 、48V 、110V 或220V 。
计算蓄电池容量的公式(一)
计算蓄电池容量的公式(一)
计算蓄电池容量的公式
1. 定义：
蓄电池容量表示蓄电池所能容纳的电荷总量，通常用单位安培时(Ah)来衡量。
计算蓄电池容量的公式可以根据电流和时间的关系进行推导，以下列举了常见的计算蓄电池容量的公式。
2. 公式一：
蓄电池容量 = 电流× 时间
该公式用于计算蓄电池在给定电流下所能维持的时间，其单位为安培时(Ah)。
例如，如果一块蓄电池在2安的电流下能维持3小时的使用，那么它的容量为2安× 3小时 = 6安培时。
3. 公式二：
蓄电池容量 = 电流× 时间÷ 1000
有时候，我们需要将蓄电池容量的单位转换为毫安时(mAh)，使用该公式可以实现这一转换。
将公式一中的结果除以1000即可得到单位为毫安时的蓄电池容量。
4. 举例说明：
假设我们有一块蓄电池，它能够维持5安的电流下工作10小时。
我们可以使用公式一计算该蓄电池的容量：
蓄电池容量 = 5安× 10小时 = 50安培时
进一步，如果我们希望将容量转换为毫安时，可以使用公式二：
蓄电池容量 = 50安培时÷ 1000 = 50000毫安时
所以，该蓄电池的容量为50安培时或50000毫安时。
总结：
计算蓄电池容量的公式主要通过电流和时间的关系来实现。
通过
使用公式一，我们可以直接计算出蓄电池在给定电流下的容量。
如果
需要将容量的单位从安培时转换为毫安时，可以使用公式二进行转换。
了解这些公式可以帮助我们更好地理解并计算蓄电池的容量。
蓄电池容量计算公式
4_7E4b D+](^:|移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单
放电容量系数（η）表：
电池放电小时数（H）
1
2
3
46810≥20放电终止电压
（V）
≥
:`#f/D"b4x$Q/~,
放电容量系数
（η）
$v+s4O)z:W!q8p8vt——实际电池所在地最低环境温度值（广东按5℃考虑）
α——电池温度系数（1/℃），
当放电小时率≥10时，取α=；
:E2a K;G)J'Z7L Y当10>放电小时率≥1时，取α=；
(N8n-O$Q%Z9O5BMSCBSC 移动通信论坛
/x&`-[+a#R4[3z#u-m4U7DMSCBSC 移动通信论坛当放电小时率<1时，取α=；
蓄电池容量计算公式
蓄电池容量计算公式
Q≥KIT/η[1+α（t-25）]
式中：Q——蓄电池容量（AH）;
K——安全系数，取;
I——负荷电流（A）；
!U&P!;c9t:j3Y移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单T——放电小时数（H）；
η——放电容量系数；
放电容量系数（η）表：
电池放电小时数（H）
1
2
3
46810≥20放电终止电压
（V）
≥
:`#f/D"b4x$Q/~,
放电容量系数
（η）
$v+s4O)z:W!q8p8vt——实际电池所在地最低环境温度值（广东按5℃考虑）
α——电池温度系数（1/℃），
当放电小时率≥10时，取α=；
:E2a K;G)J'Z7L Y当10>放电小时率≥1时，取α=；
(N8n-O$Q%Z9O5BMSCBSC 移动通信论坛
/x&`-[+a#R4[3z#u-m4U7DMSCBSC 移动通信论坛当放电小时率<1时，取α=；
蓄电池容量计算公式
蓄电池容量计算公式
Q≥KIT/η[1+α（t-25）]
式中：Q——蓄电池容量（AH）;
K——安全系数，取;
I——负荷电流（A）；
!U&P!;c9t:j3Y移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单T——放电小时数（H）；
η——放电容量系数；

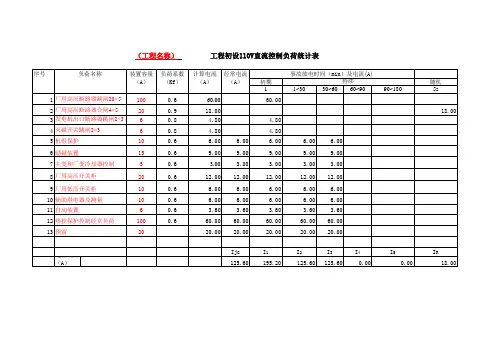

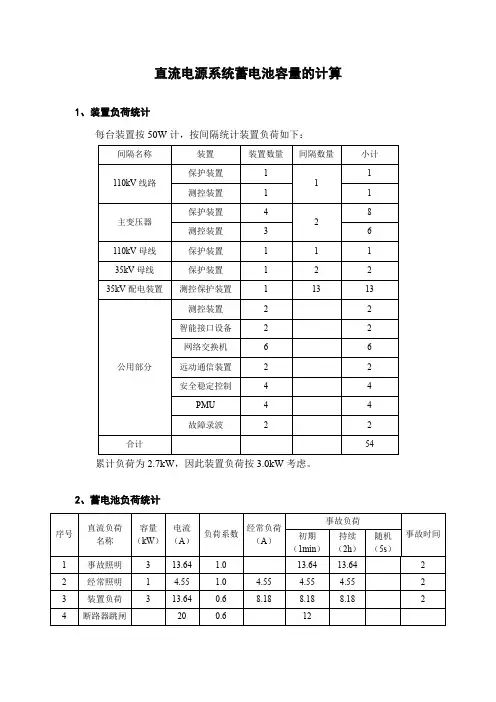

110V蓄电池容量计算过程表
