城市地区区域地质调查工作技术要求一、背景介绍城市地区地质调查工作是为了解城市地下地质构造、地质背景情况、地质灾害隐患等，为城市规划、土地利用、工程建设等提供科学依据。
而城市地区的特殊性和复杂性，对地质调查工作提出了更高的技术要求。
二、技术要求1.地质调查方法（1）野外地质调查方法：包括地质剖面观测方法、工程地质勘察方法、地质调查实验方法等；（2）遥感和GIS技术的应用：利用遥感技术和GIS技术，对城市地区进行野外勘察前的信息筛查和初步分析，并进行地质线划、剖面控制等工作；（3）无人飞行器技术（如无人机）：利用无人飞行器技术进行城市地区的航测、摄影测量，获取高分辨率的地形地貌数据。
2.地质调查项目（1）地层调查：对城市地区的地层进行详细调查和描述，包括地层分层、岩性、粒度、矿物成分等；建立地层柱状图及岩石野外标本；（2）构造构造调查：研究城市地区的构造构造，包括断层、褶皱、岩浆岩体等的形成和分布情况，分析地质构造对城市地区的影响；（3）地震地质调查：调查城市地区的地震特征，包括地震活动性、断层活动性、地震灾害隐患等；建立地震灾害地质图；（4）水文地质调查：调查城市地区的水文地质特征，包括地下水位、水文地层、地下水动力特性等；建立水文地质图；（5）地质灾害调查：调查城市地区的地质灾害情况，包括滑坡、地面沉降、地面塌陷、地震液化等；分析地质灾害的发生机制和影响范围；建立地质灾害图。
3.实验室技术要求（1）地质样品分析：采用各种实验和测试手段，对野外采集的地质样品进行物理、化学、岩石学等分析，获取样品的矿物组成、粒度分布、物理力学性质等数据；（2）遥感与GIS数据处理：利用遥感和GIS技术，对野外调查获得的数据进行处理和分析，进行地理信息提取、图像处理、空间分析等。
4.安全技术要求城市地区地质调查工作具有较大的安全风险，因此要求从事该工作的人员具备一定的安全技术意识，包括但不限于：（1）了解相关的安全规范和操作规程；（2）熟悉并正确使用个人防护装备，如安全帽、护目镜、防护服等；（3）熟悉地质调查中可能存在的安全风险，采取相应的措施进行防范和应对。
地质调查员、地质实验员国家职业技能标准地质调查员、地质实验员是地质行业中非常重要的职业，他们负责进行地质调查和实验工作，为矿产勘查、水文地质和工程地质等领域提供重要数据支持。
为了规范和提升地质调查员、地质实验员的职业水平，国家制定了相应的职业技能标准，以便更好地培养和选拔优秀的地质人才。
一、基本要求1.具备良好的地质基础知识，掌握地质学、岩矿学、地球化学等相关专业知识，并能够熟练运用于工作实践中。
2.具备较强的实地调查和野外工作能力，能够适应各种自然环境和恶劣气候条件下的工作要求。
3.具备一定的数据处理和分析能力，能够准确地收集、整理地质数据，并进行科学分析和解释。
4.具备独立工作和团队合作能力，能够独立完成地质调查任务，也能够与他人合作，共同完成地质实验工作。
二、技能要求1.具备较强的地质勘探和调查能力，能够准确地确定目标区域的地质构造、地层特征和矿产资源分布。
2.具备丰富的野外工作实践经验，能够熟练运用地质勘探仪器和设备，进行地物、地貌、地层等地质调查工作。
3.具备较强的实验操作和数据分析能力，能够独立完成地质样品的采集、制样和测试工作，并进行数据处理和分析。
4.具备较强的地质绘图和报告撰写能力，能够准确地绘制地质剖面图、构造图和地质报告，并能够进行科学性、系统性的解释和总结。
5.具备较强的危险源识别和应急处置能力，能够准确地识别野外工作中的危险源，并能够有效地进行紧急救援和应急处置。
三、职业素养1.具有良好的职业道德和团队合作精神，能够积极遵守职业道德规范，尊重他人，乐于奉献，善于交流和协调。
2.具有较强的责任心和执行力，能够认真履行工作职责，保障勘查和实验工作的质量和进度。
3.具备较好的学习和创新能力，能够不断提升自身的地质知识和工作技能，积极参与地质科研和技术创新工作。
四、评价标准地质调查员、地质实验员的职业技能评价将根据其工作成果和工作表现进行综合评定，主要包括以下几个方面：1.工作成果：包括地质调查报告、地质实验数据、勘探成果等工作成果的质量和完整性。

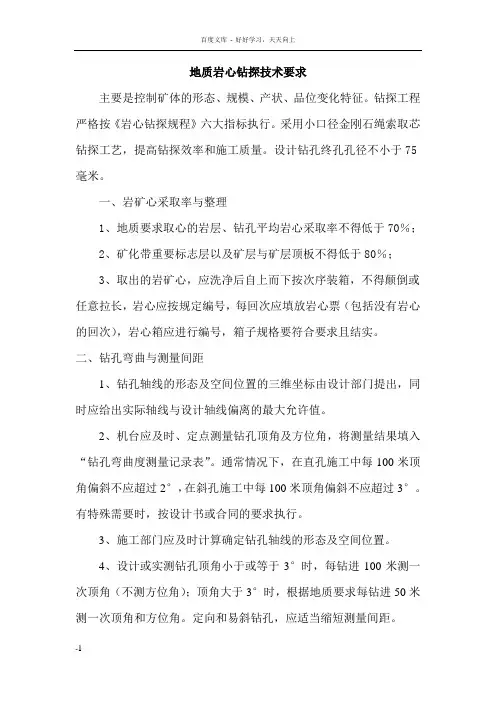

工程地质勘察钻孔钻探技术要求
1.法规技术要求
（1）机械设备应符合相关法规的要求。
（2）钻孔施工应符合《建筑工地安全技术规范》，《消防安全技术规范》和《地震防灾减灾技术规范》等国家有关的技术规范及标准。
2.施工条件要求
（1）施工地点应选在室外，以便有足够的自然条件确保施工质量。
（2）施工地点应设有充足的施工设备，包括运输设备、机械设备及安全防护设施等。
（3）应根据地质条件对钻孔施工进行有效的把控，确保钻孔施工的平稳、准确、安全。
（4）应根据有关规定，制定严格的施工质量控制制度，按照规定加强施工技术的监督管理。
3.施工准备
（1）活动前应对钻孔施工进行充分的准备，包括：资料收集、材料准备、施工技术对比、仪表检查、安全教育培训等。
（2）施工前应对钻孔施工现场进行合理的布置，保证钻孔施工可以顺利进行，确保安全。
（3）施工前应检查钻孔施工设备，确保钻孔施工设备有良好的工作性能。
地质勘察工作中的规范地质勘探技术要求地质勘察是确定地下地质情况和资源分布的重要手段，它在各个领域都扮演着重要的角色。
在地质勘察工作中，采用规范的地质勘探技术是确保勘察结果准确可靠的关键。
本文将介绍地质勘察中的一些规范地质勘探技术要求。
一、现场勘探技术要求1. 勘探设备准备在进行地质勘察的现场工作前，必须确保所有勘探设备的准备工作已经完成。
这包括测量仪器、钻机、地质勘探工具以及其他必要的设备。
勘探设备应保持良好状态，必要时进行维护和校准，以确保测量的准确性和可靠性。
2. 安全操作地质勘探工作通常需要进行钻探或挖掘等操作，因此安全是首要考虑的因素。
所有人员必须穿戴符合规范要求的个人防护装备，并接受相关安全培训。
在勘探现场，应设置警示标志和安全警示线，严禁无关人员进入。
3. 现场勘探数据记录现场勘探数据的记录是地质勘探工作中不可或缺的一环。
工作人员应按照规范要求，使用统一的数据记录表格，准确记录勘探过程中的各项数据。
对于需要取样分析的地质层或岩石，必须按照要求正确采集样品，并标明采样点的坐标、深度等信息。
二、地质勘察测量技术要求1. 地形测量地形测量是地质勘察的基础工作之一。
在进行地形测量时，应选择适当的测量方法和仪器，如全站仪、GNSS等，并按照规范要求进行测量。
勘测人员应熟练掌握测量仪器的使用方法，保证数据的准确性和一致性。
2. 钻孔测量钻孔是地质勘察中常用的勘探方法之一。
在进行钻孔测量时，应选择合适的钻探工具和技术，并确保钻孔的垂直度和准确深度。
测量人员应根据规范要求，在每个钻孔位置处进行钻孔测量，记录钻孔的直径、深度和岩石结构等信息。
三、地质勘察分析技术要求1. 岩石和土壤样品分析对于采集到的岩石和土壤样品，必须进行相应的分析试验以确定其物理力学性质和化学特征。
分析应按照规范要求，使用标准化的试验方法进行，并保证实验条件的一致性和准确性。
2. 地震勘探技术要求地震勘探是勘察地下地质情况的重要手段之一。
全国矿山地质环境调查技术要求矿山地质环境调查是指对矿山区域的地质、地貌、水文地质、气象、生态环境等方面的情况进行综合调查和评价，以期了解矿山开发对地质环境的影响和风险，为矿业开发的可持续发展提供科学依据。
下面是全国矿山地质环境调查的技术要求。
一、调查区划范围矿山地质环境调查应覆盖全部矿区及其周边地区，包括采矿区、选矿区、尾矿库、矿山废弃物堆存区等。
二、调查内容1.地质情况调查：包括矿山区地质构造、地层、岩性、矿化类型、矿床赋存特征等。
2.地貌条件调查：包括地势、地貌类型、河流分布、水系状况等。
3.水文地质条件调查：包括地下水位、水源供应、水质情况等。
4.大气环境调查：包括气象要素、大气污染源点、气象条件等。
5.土壤环境调查：包括土壤类型、土壤质地、土壤酸碱度、有机质含量等。
6.生态环境调查：包括野生动植物分布、物种多样性、生态系统功能、生物资源等。
7.环境质量状况评价：综合上述调查结果，评价矿山地质环境的质量状况，并对可能存在的环境风险进行分析和预测。
三、调查方法1.现场调查：通过实地走访、采样、观测等方式获取地质、地貌、水文地质、气象、土壤、生态环境等的详细信息。
2.实验分析：对采集的样本进行实验室分析，包括地质样品的岩相分析、地层分析、矿物组合分析，水样的水化学分析，土壤样的理化分析等。
3.遥感技术：利用卫星遥感技术获取大范围的地质、地貌、水文地质、生态环境等信息。
4.信息采集与处理：利用地理信息系统（GIS）等技术对现场调查和实验分析等获得的数据进行收集、整理、分析和综合处理，以建立矿山地质环境数据库。
四、调查结果应用1.环境管理决策：提供矿山环境管理与保护的科学依据，为政府制定相关政策和规划提供参考。
2.环境影响评价：根据调查结果，对矿山开发对地质环境的影响进行评价，指导项目建设和运营管理。
3.环境监测与预警：建立矿山地质环境监测网络，及时掌握矿山环境变化情况，提前预警环境风险并采取相应的防控措施。
工程地质勘察技术要求1工程地质水文地质测绘（1）工作布置参照《工程地质调查规范》、《公路工程地质勘察规范》和地区性技术规范，工程地质测绘不采用平均布点的方法，主要对不良地质及重要工程构造物部位加密，次要部位、露头好、地质条件简单清楚地段观测点适当放稀。
（2）主要地质技术要求①工程地质测绘采用1:2000地形图作为底图，范围为线路轴线两侧300米。
并对隧道洞口作1:500工程地质测绘，范围为洞口前后左右200m。
②各种填图误差应W2mm，具有特殊意义的软弱夹层、断层破碎带、地面裂缝等可夸大表示。
③基岩应划分到岩性组、段，第四系划分至成因类型，岩体工程地质类型划分为岩性综合体或岩性类型。
地貌单元以台、谷、洼地、陡崖等微地貌为主要研究对象。
④考虑到该项目勘察比例尺较小，线路较长，观测点密，重复内容较多的特点，在具体调查时用专门性地质卡片或表格填写。
（3）主要调查内容①调查沿线地形、地貌、地层岩性及构造特征，对边坡应查明岩层层理、节理等软弱结构面的产状以及组合关系与形势。
②查明各类构造的类型、产状、几何要素，岩层破碎风化的成因、规模及影响范围。
③查明土的类型、成因、地层年代、结构特征、物质成分、粒径大小、密实程度等。
④调查冲沟汇水面积和发育状况，如各部位切割深度、纵坡、横断面类型、沟壁稳定坡度、坡高、溯源侵蚀状况。
⑤除收集一般气象资料外，还应调查最大降雨连续时间、强度、出现年份。
⑥查明沿线井泉分布、含水层、隔水层性质等水文地质条件。
确定地下水的类型、补给、迳流、排泄条件。
⑦对煤线和煤层进行了广泛、深入地访问和实地调查，详细查明须家河组含煤地层各煤层（线）厚度、煤质、瓦斯含量、地下水及煤层顶底板特征。
⑧查明沿线不良地质现象，主要是滑坡、泥石流、陡崖下的危岩的分布、规模、特征。
评价其稳定性与危害性。
提出可行的工程治理方案。
⑨对场地岩溶发育进行调查，查明岩溶发育形态、特征、规模，评价其危害性。
⑩对线位通过区河流的水位、洪水位、流速、流量、汇水区域资料进行收集和调查，尤其重视隧道洞身以上的冲沟和溪沟的调查。
地质勘察工程中的规范技术要求地质勘察工程是工程建设前的重要环节，通过对地质情况的调查研究，为后续工程设计、施工和运营提供准确的基础数据和技术支持。
针对地质勘察工程，存在一系列的规范技术要求，本文将就此进行阐述。
一、地质调查的范围和内容地质调查是地质勘察工程的基础工作，其范围和内容主要包括以下几方面：1. 地质勘探：通过使用钻探、地震、重力、电磁等地球物理勘探方法，获取地下或潜在岩土体的特征，例如地层、构造等。
2. 地质测试：通过对原位岩土、水文地质、环境地质等进行野外采样和室内试验分析，获取其物理力学性质和化学成分等数据。
3. 水文地质调查：调查地下水分布、岩溶、泉水等水文地质特征，为地下水资源开发和环境保护提供依据。
二、地质调查的规范要求为确保地质调查的准确性和成果的可靠性，对地质调查工作提出了一系列的规范要求：1. 调查设计：地质调查前应制定详细的调查设计方案，包括调查的区域范围、勘探方法和技术路线等，确保调查工作有序进行。
2. 采样方法：采用适当的采样方法和仪器设备，确保样品获取的准确性和代表性。
采样点应具有合理的密度，并根据不同的地质条件选取不同的采样工艺。
3. 仪器设备：地质调查中使用的仪器设备应符合相关标准，并经过校准和验收。
使用前要对仪器仪表进行检查，确保其正常工作。
4. 数据记录与管理：调查人员应及时准确地记录和整理所获得的地质数据，保证数据的完整性和可比性。
数据应按照标准格式存档，并做好数据的密封、保管和备份。
5. 鉴定与编码：对采集的样品和数据进行标识和编码，确保各个地质要素的准确性和一致性，便于后续数据处理和分析。
三、地质调查成果的规范要求地质调查成果是地质调查工作的产物，其规范要求对于后续工程的设计和施工具有重要意义：1. 报告撰写：地质调查成果应以规范的报告形式呈现，包括项目概况、调查方法、调查结果和分析、评价与结论等。
报告应做到内容完整、结构合理、文字表达准确。
2. 地质图件：地质调查成果应包括地质图件，包括区域地质图、剖面图、地震剖面图等，通过图形形式直观地展示地质情况。
1/1万地质修测工作方法及技术要求
1、工作方法：在1/1万地质简测的基础上，重点对工程揭露的矿体、矿化带、构造破碎带及地质界线等进行修测。
2、技术要求：（1）、划分填图单元、圈连各类地质界线，大致查明矿区地层、构造、基性岩的分布及其与矿化的关系；（2）、追索矿化破碎带、褶皱断裂带以及矿化蚀变分带等，寻找矿化线索指导工程施工并发现新的矿化体；（3）、结合探矿工程揭露结果，圈定矿体，详细研究其规模、产状、形状、矿石自然类型及分布规律等；（4）、按部颁《固体矿产普查勘探原始地质编录和规范》有关规定执行。
（二）、1/2千地质简测
1、工作方法：用1/2千地形图作低图，在1/1万地质测量的基础上，开展地质填图。
首先实测地质剖面，填图方法以穿越法为主，辅于追索法。
原则上按600—700个/ Km2，矿带外围及大片第四系覆盖区可适当放稀。
槽探、浅井、有意义的地质点、坑口、采掘遗迹位置等用仪器或精确度高手持GPS定位。
2、技术要求：（1）、在1/1万地质测量的基础上，详细划分岩层，研究岩石矿物成份、结构、构造特征；（2）、查明矿区的主要构造带与控矿构造特征，对成矿有关的构造带，在一定距离内应有工程控制，揭露其形态、规模、产状，充填物等特征，对破坏矿体的断裂，地表应有工程控制，查明其性质、规模、产状及断距；（3）、用探矿工程系统控制矿化带和矿体，详细研究确定矿化类型、规模、产状、矿物种类及金属含量，对矿石类型、矿物成分等进行研究；（4）、按部颁
《固体矿产普查勘探原始地质编录和规范》有关规定执行。
铁路工程地质钻探技术和质量要求一、铁路工程地质钻探的概念1、定义：利用人力、机械等手段，揭示地层层序、岩土工程特征、认识地表以下地层或某一特定位置的情况或特点的一种勘探手段。
2、地质勘探钻孔的目的：是为桥梁、道路、房屋建筑等的基础进行取样试验，也用于现有工程基础、地基的检验。
以及物探方法获得的有关资料的钻探验证。
如果在钻孔中进行各种物探方法的测井，查明地层的物理及其他特性，还可以扩大和修正对钻孔周围空间地层的认识。
铁路房屋建筑（车站站房、信号楼等）、桥梁、路基工程（包括边坡防护工程）、隧道等工程的基础都需要进行勘察。
因铁路运输高速重载的特点，对桥梁、路基及隧道工程基础的要求都要高于其它行业。
所以在进行工程地质勘探时对钻探、取样及资料整理比其他行业要求更高一些。
二、铁路工程地质钻探技术要求：根据《铁路工程地质勘察规范》等的表述，归纳起来铁路工程地质钻探要求有以下几条：1、应根据勘探目的，选择适宜的钻机类型，采用合理的钻进方法，安全操作，详细记录、认真分析钻探过程和岩心情况，保证钻探质量。
2、采取原状土样时，应根据地层情况，选定钻孔孔径、取土器类型、规格及施钻方法，其技术要求应符合有关技术规程要求。
3 、钻探精度和岩芯采取率，应符合铁道部《铁路工程地质钻探规程》的规定。
对工程有影响的软弱夹层、软弱面（带）不得遗漏，含水层分层及水位的测量应准确。
控制性重要钻孔宜与物探、原位测试等手段配合，获取多方面地质参数。
4 、为下列目的进行的钻探，应采用干钻、无泵反循环、双层岩心管或其他有效钻进方法：①查明粉土、黏性土、软土、膨胀土的物理力学性质；②查明黄土的湿陷性；③查明砂类土的颗粒成分；④判明岩层的风化和破碎程度；⑤查明地下水情况；⑥查明地基土液化的可能性；⑦查明滑坡的滑床与滑面（带）；⑧多年冻土地区进行地温观测；⑨采用冲洗液钻进不能保证钻探质量时。
5、当需要量测水量、流向、流速、水质等水文地质参数时，钻孔应按有关规定进行提水或抽水等试验及观测工作，必要时进行压水或注水试验。
第一章术语和定义下列术语和定义适用于本标准。
1.1 地质剖面 Geological profile垂直或大致垂直地层（地质体）走向，显示在一定深度内的地质、构造情况的断面。
1.2 地质填图 Geological mapping按矿区填图单元，采用穿越法及追索法，用地质观察点、线结合的形式，辅以少量探矿工程揭露，将各地质界线等要素填绘在地形图上。
1.3 大比例尺化探 Large-Scale geochemical exploration指矿区1∶10 000～1∶25 000土壤测量、岩石原生晕剖面测量及外围的1∶50 000水系沉积物测量。
1.4 探槽 Prospecting trench为了揭露基岩而在地表施工的一种槽状工程，其深度一般不超过3m，底宽≥0.6m。
探槽主要用于观察地质现象和采取岩矿样品。
1.5 探井 Exploratory shaft基岩埋藏较深，探槽无法达到地质目的或受地面条件影响，无法施工探槽时采用的一种占地面积较小的浅部地质工程。
探井分为园井和浅井。
园井直径为0.8～1.0m，深度不超过5m。
浅井一般长1.2～1.7m，宽0.8～1.3m，深度不超过20m。
1.6 坑道 Gallery为追索、圈定矿体，了解矿体埋藏条件和矿石质量，对相关地质体进行浅部或深部掘进的工程。
坑道按坡度分为平硐、斜井和竖井；平硐按与矿层的走向关系，分为穿脉坑道和沿脉坑道。
1.7 钻孔 Drill hole measuring为追索和圈定较深部矿体，了解矿体与围岩的埋藏条件和矿石质量，用机械岩心钻探设备向深部钻进而获取岩矿心的探矿工程。
钻孔直径数厘米至二十几厘米，孔深一般数十至数百米，个别达千余米。
1.8 工程测量 Engineering用测量仪器对矿区的地质剖面、勘探线剖面、探矿工程、重要的地质界线、物探与化探样点及剖面进行一定精度空间定位的操作。
1.9 原始地质编录 Initial geological logging观察研究地质现象的现场记录和观察研究手段的记录。
1.10 地质现象 Geological phenomenon由天然或人工露头、岩心（粉）及标本、样品等所反映的宏观和微观自然地质信息。
1.11 信息记录手段 a means of information recording通常是指记录地质信息的方式。
如文字、数字、素描、照片、音像、光（磁）盘等。
第二章矿区地质观察点、地质剖面、探矿工程代号、编号及编录工作用品2.1 矿区常用地质编录用语及代号矿区常用地质编录用语及代号见表1。
表1 矿区常用地质编录用语及代号表2.2 地质点与剖面编号地质点、实测剖面、录像、录音、磁带、磁盘、标本、样品，均用全矿区顺序编号。
即：矿区代号、类别号、顺序号顺次连接而成。
号码允许不连续、缺号，但不许有重号。
2.3 勘探线编号勘探线按勘探阶段最密的间隔等距离编号。
中央为0线，两侧分别为奇数号和偶数号。
在预查普查阶段，可以预留那些暂不布置工程的勘探线。
图1 勘探线编号示意图例：某矿区在勘探阶段深部工程间距应为200×200m，地表工程线距为100m，主矿体为东西走向，勘探线布置为南北向，则中央为0线，往西每100m依次编号为1、3、5、7、……；由中央往东每100m依次编号为2、4、6、8、……。
如在预、普查阶段，只设计800m或400m 间距勘探线，为了减少图面负担，可以只保留800m或400m间距的勘探线（而预留其余线号，随勘探程度提高逐渐补充），见图1。
2.4 工程编号2.4.1 探矿工程由工程代号、勘探线号及勘探线上（包括勘探线附近）该类工程顺序号顺次连接而成。
如××矿区2号勘探线上的第一个探槽编号为TC201，18号勘探线上的第一个钻孔编号为ZK1801。
2.4.2 在勘查程度很低，尚无法确定勘探线的矿区和工程少的小矿区，可按工程类别及施工顺序统一编号。
例如：钻孔ZK1、ZK2，探槽TC1、TC2，但需在设计中作出规定。
2.4.3 对远离勘探线的采场、采坑、石门、竖井、老硐等及其它零星工程可按全矿区顺序编号。
2.5 地质编录工作用品地质编录工作所需用品见表2。
表2 地质编录工作所需用品一览表第三章矿区实测地质剖面矿区实测地质剖面包括：实测地质剖面（简称实测剖面）和实测勘探线剖面。
3.1 实测剖面3.1.1 目的为了研究矿区地层、岩体、构造及矿体的基本特征，划分填图单元，统一技术要求。
矿区填图前至少应实测1～2条完整的剖面。
3.1.2 准备工作3.1.2.1 剖面位置的选择剖面位置应选择在地质体相对出露齐全、基岩露头较好、构造较清楚或较简单、岩石变质或蚀变较浅、矿层（体）与围岩关系清楚的地段，剖面线方向应尽量垂直地质体走向。
3.1.2.2 剖面踏勘剖面线的位置基本选定后，应实地踏勘，了解露头出露情况，构造种类及形态，地层组合及岩性特征，侵入岩种类、分布、岩性及岩相变化、接触关系等；确定填图单元、标志层划分和位置、矿化带、含矿层或蚀变特征及位置、化石层位、主要构造性质、特征，重要标本、样品采集位置，剖面总体方位、工程揭露地段等。
3.1.2.3 编制实测剖面设计书实测剖面设计可单独编写，也可在项目工作设计中编写。
主要内容包括：剖面线位置、总体方向、工作量、完成期限、比例尺及精度，标本及样品的采集位置、编号、规格、数量等。
实测剖面比例尺可参照表3在设计中予以确定。
表3 实测剖面比例尺参考表实测剖面的分层精度可根据剖面的比例尺大小确定。
凡在剖面图上宽度达1mm的地质体均应划分和表示，对于一些重要的或具特殊意义的地质体，如标志层、化石层、矿化层、火山岩中的沉积岩夹层等，如厚度达不到图上1mm，也应将其放大到1mm表示。
3.1.3 剖面测制3.1.3.1 测制组人员组成及分工测制组一般由3～4人组成，包括组长、前后测手及作图员。
组长由地质工程师以上技术人员（含地质工程师）担任，全面负责剖面测制技术工作。
具体担任地质观察、分层、布样和地质记录；前后测手及绘图员，由技术员或地质工担任，主要负责测量剖面导线方位、长度、坡度、标注导线点、打桩、测量岩层产状、采样（标本）、绘制自然剖面图和剖面导线平面图。
主干剖面（指完整的地质剖面）测制时，矿区所有技术人员都应参加。
3.1.3.2 测制方法在剖面的起点处打入写有A0（A剖面）编号的木桩，后测手持测绳的端点站于AO处，前测手持测绳向剖面前进方向推进，在地形明显变化处或与AO点有一定距离处设置导线点1打入编号为1的木桩或用油漆在基岩上写上编号1。
前测手用测绳丈量该导线斜长，前、后测手分别用罗盘测量导线方位和坡度（均要求误差≤3°内取平均值），并将上述测量数据记录于剖面记录表中。
以此类推，测制A0-1，1-2、2-3导线的斜长、方向、坡度（坡度角记录时，上坡为正、下坡为负）绘出剖面导线平面位置图，见图2。
在导线布置的同时，要求作剖面导线平面图和自然剖面图地形线。
图2 剖面导线平面位置图3.1.3.3 绘制剖面导线平面图根据各导线的斜长和坡度，计算出各自的平距，然后在确定了正北方向的图纸上，按各导线方位角及平距将剖面位置绘制在矿区实际材料图上。
如：0—3剖面导线已知：0-1斜长22m，方位角20°，坡度15°1-2斜长30m，方位角30°，坡度20°2-3斜长26m，方向25°，坡度30°根据公式：平距=斜长×坡度角余弦则：0-1平距=22m×Cos15°=21.25m1-2平距=30m×Cos20°=28.19m2-3平距=26m×Cos30°=22.52m依次将上述各导线按方向及平距展绘到实际材料图上即成剖面导线平面图，见图3。
图3 剖面导线平面图3.1.3.4 绘制自然剖面图地形线在剖面导线平面图的基础上，按各导线点相对标高和比例尺及地形地貌特征，将导线徒手勾绘为较园滑的地形线。
即成为自然剖面图地形线。
见图4。
图4 剖面导线平面图及自然剖面图地形线3.1.3.5 分层仔细观察导线附近出露的基岩，根据比例尺及矿区的实际要求，按野外地质标志将岩性、成分、结构、构造、生物组合等具明显特征，显著区别于相邻地质体的地层或岩石，划分为不同的岩性层或岩相带等，作为描述、反映矿区地层特征的基本组成部分。
3.1.3.6剖面投影投影方法有：铅直投影法、直接读数投影法和产状投影法。
a ）铅直投影法或直接读数投影法一般用于剖面地形线和分层界线的投影上。
见图5。
图中：A2-3导线，坡度与地形坡度一致，地形线不需投影，J 1与J 2界线直接与导线相交，交点在导线上读数（5m 、13.2m ）即为界线位置。
A3-4导线地形线形态变化较大，J 31、J 41分别为界线点J 3、J 4在导线上的垂直投影点，上述投影点在导线上读数点与地形线上的铅直高度为点的实际位置。
图5 剖面投影示意图b ）产状投影法用于在导线两侧一定范围内测量产状和采集的标本、样品等的投影。
作法是将测量出的产状和采集的标本、样品，按岩层走向或倾向方向投影到导线上，并在导线相应的地形线上标注。
3.1.3.7 记录剖面测制中，应将实测的数据和观察到的地质现象记录在实测地质剖面记录表中，实测地质剖面记录表见附录B 表B.1。
表中的分层地质描述部分应记录：岩石名称、岩石特征、颜色、矿物成分、风化、其他物理特征、古生物及遗迹化石、蚀变及矿化、岩（矿）脉、地质构造、标本、样品采集等内容。
对有特殊意义的地质现象可作素描图或照相（见附录B 表B.2）。
3.1.3.8 物化探工作视需要开展物化探工作，物化探工作应与剖面测制同时进行，如岩石化学剖面测量（原生晕）等。
3.1.3.9 地物地貌标注剖面通过的居民点、水系、地形制高点、重要地物及探矿工程等，可视需要选择性的标注在剖面图上或导线平面图上。
3.1.4 野外资料整理剖面测制资料必须当天整理，避免造成资料积压、混乱或出错。
3.1.4.1 文字记录文字记录应当表述清楚、数据准确，语句通顺，层次分明。
文、图、样品应对应吻合，数据着墨。
3.1.4.2 自然剖面图应核对、完善自然剖面图。
3.1.4.3 标本、样品整理应整理标本、检查样品，及时在“标本登记表”上逐一登记，确认无丢失、无遗漏后，填写岩矿与测试样品送样单，及时送实验室鉴定和化验。
3.1.5 剖面图的室内绘制室内绘制剖面图的方法有展开法和投影法。
3.1.5.1 展开法当导线方向变化不大时，用展开法绘制剖面图。
将各次所测的不同方向的导线，按其斜距和坡度角依次连接。
在每一导线的起点标注导线方位角，分层等位置就是野外投影在导线上的斜距读数，导线上的倾角按换算后的视倾角绘制。
