医院医用气体系统
医院医用气体系统
引言概述：
医用气体系统在医院中起着至关重要的作用。
它提供了各种医用气体，如医疗氧气、氮气、氮氧混合气等，用于各类医疗设备和手术中。
医用气体系统需要满足高度专业化和安全性，以确保患者和医务人员的安全。
正文内容：
1.医用气体系统的概述
1.1什么是医用气体系统
1.2医用气体的种类和用途
1.3医用气体系统的组成和结构
2.医用气体系统的工作原理
2.1医用气体的产生和净化
2.2医用气体的储存和分配
2.3医用气体系统的压力调控和控制装置
3.医用气体系统的安全性要求
3.1医用气体的纯度和质量要求
3.2医用气体系统的漏气和爆炸防护
3.3医用气体系统的监测和报警系统
3.4医用气体系统的备份和紧急应对措施
4.医用气体系统的维护和管理
4.1医用气体系统的日常维护
4.2医用气体系统的定期检测和维修
4.3医用气体系统的管理和培训要求
5.医用气体系统的新技术和趋势
5.1医用气体系统的智能化和自动化
5.2医用气体系统的低能耗和环保性
5.3医用气体系统的设备更新和改造
总结：
医用气体系统是医院中一个不可或缺的设施，它为医疗设备和手术提供了必要的医用气体。
医用气体系统需要具备专业化和安全性，保证医用气体的纯度和质量，防止漏气和爆炸，并且需要定期维护和管理。
随着技术的不断发展，医用气体系统也在不断更新和改进，趋向智能化、低能耗和环保性。
对于医院来说，建立完善的医用气体系统是保障医疗安全的重要环节。
医用气体系统
医用气体系统1、简介1.1 背景介绍1.2 目的和范围1.3 相关定义2、医用气体系统概述2.1 组成部分2.1.1 气源设备2.1.2 气源输送管道2.1.3 气体调节设备2.1.4 气体分配系统2.1.5 气体终端设备3、气源设备3.1 液态气体储罐3.2 气体压缩机3.3 液气分离器3.4 气体干燥器3.5 气体过滤器4、气源输送管道4.1 管道材料选择4.2 管道布局设计4.3 管道安装和维护规范4.4 管道防护措施5、气体调节设备5.1 气体调压器5.2 气体压力表5.3 气体流量计5.4 气体警报装置6、气体分配系统6.1 分配管道设计6.2 分配管道安装和维护规范6.3 分配端口安装规范6.4 气体分配控制系统7、气体终端设备7.1 医用氧气吸入器7.2 压缩空气供应器7.3 气体吸引系统7.4 气体流量控制装置附件：本文档涉及的相关标准和规范法律名词及注释：1、医用气体：用于医疗场所的氧气、氧化亚氮、空气和其他医疗用气体。
2、液态气体储罐：存放液态氧气或其他医用气体的容器。
3、气体压缩机：将气体压缩为高压气体的设备。
4、气体调压器：将高压气体调节为所需压力的设备。
5、分配管道：输送气体至终端设备的管道系统。
6、医用氧气吸入器：将氧气输送至病患的设备。
7、压缩空气供应器：提供压缩空气供应的设备。
8、气体吸引系统：用于抽吸或排泄气体的设备。
9、气体流量控制装置：调节气体流量的设备。
医用气体系统(两篇)
引言：医用气体系统是医疗设施中至关重要的一部分，用于提供给患者所需的氧气、氮气等各种气体。
本文将继续探讨医用气体系统的相关内容，包括气体储存与供应、气体输送管道、供氧系统、排气系统以及安全措施等五个大点。
概述：正文内容：一、气体储存与供应1. 气体储存设施的选择：包括液化气体储罐和气体压缩机等，需考虑储存容量、安全性及易于维护等因素。
2. 气体供应系统的建设：包括气体输送管道、管道连接件和自动控制系统，以确保气体供应的连续性和稳定性。
3. 气体质量控制：对氧气等医用气体进行监测和控制，确保其符合相关标准和纯度要求。
二、气体输送管道1. 管道材料的选择：需要具备耐腐蚀性、耐压性和易于清洁等特性，常用材料包括不锈钢和铜管等。
2. 管道布局与设计：根据医疗设施的需求和气体的类型，合理规划管道布局，确保管道安全可靠，并避免交叉污染的发生。
3. 管道维护与保养：定期检查管道的安全性和通畅性，并采取相应的清洁和维护措施，以保证其正常使用。
三、供氧系统1. 氧气供应的需求：根据医疗设施的需求和分类，确定氧气供应的方式和容量，包括气瓶和中央供氧系统等。
2. 氧气输送的安全性：建立氧气输送管道和系统，确保氧气输送的安全可靠，并防止漏气和爆炸等危险事件的发生。
3. 氧气使用的控制：设置氧气分配和控制装置，能够根据病情和需求实现氧气的定量供应和控制。
四、排气系统1. 气体排放管道设计：合理规划排气管道的布局和设计，确保气体的安全排放，并避免对环境和人员产生危害。
2. 排气过滤和处理：设置适当的过滤和处理设备，对气体进行过滤和净化，以去除有害物质和异味，保证排气的安全性和环保性。
3. 排气管道的通畅性：定期检查和清理排气管道，保持其通畅，防止积存的气体引发安全隐患。
五、安全措施1. 管道漏气报警系统：建立管道漏气报警系统，能够及时发现和报警管道漏气情况，以避免安全事故的发生。
2. 系统监测与维护：建立气体系统的监测和维护机制，定期检查和保养设备，确保其正常运行和安全性。

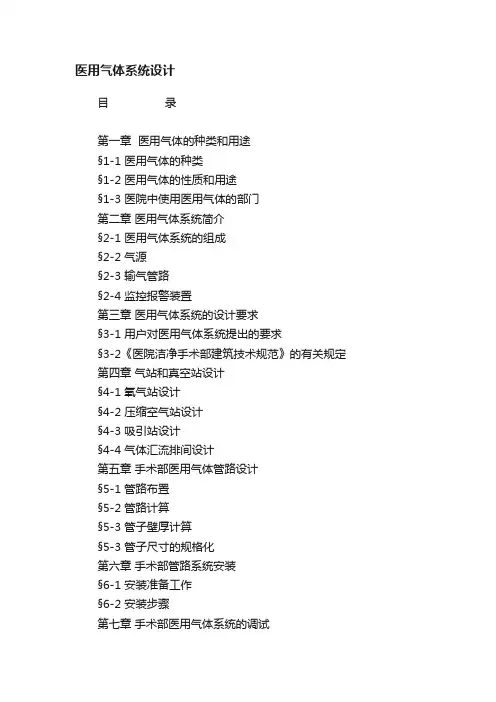

医用气体系统设计
医用气体系统设计目录第一章医用气体的种类和用途§1-1 医用气体的种类§1-2 医用气体的性质和用途§1-3 医院中使用医用气体的部门第二章医用气体系统简介§2-1 医用气体系统的组成§2-2 气源§2-3 输气管路§2-4 监控报警装置第三章医用气体系统的设计要求§3-1 用户对医用气体系统提出的要求§3-2《医院洁净手术部建筑技术规范》的有关规定第四章气站和真空站设计§4-1 氧气站设计§4-2 压缩空气站设计§4-3 吸引站设计§4-4 气体汇流排间设计第五章手术部医用气体管路设计§5-1 管路布置§5-2 管路计算§5-3 管子壁厚计算§5-3 管子尺寸的规格化第六章手术部管路系统安装§6-1 安装准备工作§6-2 安装步骤第七章手术部医用气体系统的调试§7-1 医用气体系统调试执行的标准§7-2调试前的准备工作§7-3管路系统的耐压试验和气密试验§7-4正压气体终端的输出流量、压力检查和管道压力损失测算§7-5负压范围测定和吸引终端抽气速率试验§7-6医用气体报警装置测试§7-7接地电阻测量§7-8管道洁净度检查§7-9气体汇流排的检验附录一、氧气用于治疗二、呼吸机的选择、使用和维护第一章医用气体的种类和用途§1 医用气体的种类医用气体是指医疗方面使用的气体。
有的直接用于治疗；有的用于麻醉；有的用来驱动医疗设备和工具；有的用于医学试验和细菌、胚胎培养等。
常用的有氧气、氧化二氮、二氧化碳、氩气、氦气、氮气和压缩空气。
§2 医用气体的性质和用途1 氧气（Oxygen）氧气的分子式为O2。
它是一种强烈的氧化剂和助燃剂。

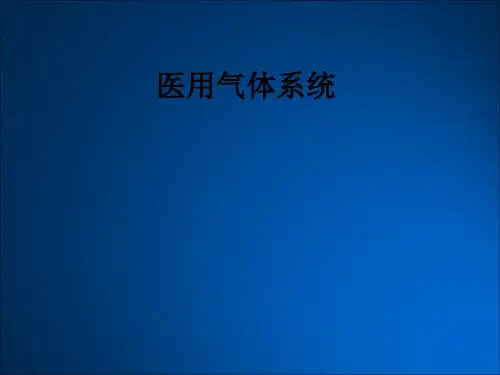

医用气体系统
医用气体系统医用气体系统是医疗机构中非常重要的设备之一，它用于为医疗操作提供所需的氧气、氮气等医用气体。
正常运行和管理医用气体系统对于临床治疗、手术室、急救等医疗工作至关重要。
本文将介绍医用气体系统的组成、运行原理以及管理注意事项。
一、组成医用气体系统包括气源系统、输送系统和终端设备。
1. 气源系统：气源系统是医用气体系统的重要基础，主要包括气瓶、气瓶集中区、气瓶自动转换装置等。
气源系统的设计与管理应当符合国家相关标准，确保所提供的气体稳定、纯净，并具备漏气报警、自动切换等安全功能。
2. 输送系统：输送系统是将气源输送到各临床科室和手术室的核心部分，主要包括管道、阀门、压力调节装置等。
管道应具备一定的强度和密封性能，阀门和压力调节装置应准确可靠。
输送系统的设计应确保气体的正常流动和安全输送，避免压力过高或过低对患者造成伤害。
3. 终端设备：终端设备是气体的最终使用工具，主要包括雾化器、吸氧设备、麻醉机等。
这些设备的运行状态应经过严格的检测和维护，确保其正常工作和患者的安全。
二、运行原理医用气体系统的运行原理主要包括气体的供应、输送和利用过程。
1. 供应过程：气源系统中的气瓶通过气瓶自动转换装置，根据压力的变化，自动切换气瓶的使用顺序，确保气体持续供应。
气瓶中的气体通过管道输送至各临床科室和手术室。
2. 输送过程：输送系统中的管道和阀门将气体从气源输送至终端设备。
输送过程中，气体的压力通过压力调节装置进行调整，确保气体的稳定输送。
3. 利用过程：终端设备将气体用于医疗操作，如吸入氧疗、麻醉等。
根据不同的医疗需求，气体可以进一步被雾化、加湿等。
三、管理注意事项为了确保医用气体系统的安全和可靠运行，以下是一些管理注意事项：1. 定期检测和维护：医用气体系统应定期进行检测和维护，确保各部分设备的正常运行状态。
检测包括气源的纯净度和压力、输送系统的泄漏检测、终端设备的工作状态等。
2. 气瓶管理：气瓶的管理非常关键，应按照相关标准进行操作。
医疗气体系统设计培训
b.压缩机宜选用同一机型的压缩 机，并宜选用无油润滑的类型， 供应源设置防倒流装置；
c.供应源的贮气罐组应使用耐腐 蚀材料或进行耐腐蚀处理。
2.1空气压缩机分类
螺杆式压缩机（回转式）：分有油、无油； 回转式空压机是变容式压缩机，最普通的回转式空压机是单级喷油螺
杆式空压机，这种压缩机在机腔内有两个转子，通过转子来压缩空气 活塞式压缩机（往复式）：分有油、无油； 往复式空压机是变容式压缩机。这种压缩机将封闭在一个密闭空间内
医用气体细菌过滤器应设有滤芯性能监视措施
e.医疗空气过滤器应设有滤芯性能监视措施。
2.4控制系统应符合下列规定：
a.每台压缩机均设置独立的 电源开关及控制回路；
b.机组中的每台压缩机应能 自动逐台投入运行，断电恢 复后压缩机应能自动启动；
c.机组的自动切换控制应使 得每台压缩机均匀分配运行 时间；
供气，并确保不断气。 2.2.有压力指示和超、欠压报警装置，有安全阀。 2.3.各个用气区域应设置切断阀。 2.4.不同气体的终端插头、插座不能互换。插座上要有明 显不同的标志。 2.5.正压气体管道采用耐腐蚀、使用中不产生松锈的材料。 管道须经过除锈清洗、脱脂处理才可安装。施工中要防止 焊渣等异物进入管内。 2.6.限制气体流速不大于10m/s。金属管道、减压切换装置 要接地，消除静电。 2.7.医用气体管道要防腐蚀、防受热、防通电。医用气体 管道与燃气管道、蒸汽管道、腐蚀介质管道、电线要保持 间距，并采取隔离措施，管道与支架要绝缘，防静电腐蚀。
3试压
试压介质：洁净的空气或干燥、无油的氮气 试压压力：低压管道设计压力的1.15倍，医用真空管道实验压力应为0.2MPa 合格要求：维持实验压力至少10分钟，管道无泄漏、外观无变形
c.供应源的贮气罐组应使用耐腐 蚀材料或进行耐腐蚀处理。
2.1空气压缩机分类
螺杆式压缩机（回转式）：分有油、无油； 回转式空压机是变容式压缩机，最普通的回转式空压机是单级喷油螺
杆式空压机，这种压缩机在机腔内有两个转子，通过转子来压缩空气 活塞式压缩机（往复式）：分有油、无油； 往复式空压机是变容式压缩机。这种压缩机将封闭在一个密闭空间内
医用气体细菌过滤器应设有滤芯性能监视措施
e.医疗空气过滤器应设有滤芯性能监视措施。
2.4控制系统应符合下列规定：
a.每台压缩机均设置独立的 电源开关及控制回路；
b.机组中的每台压缩机应能 自动逐台投入运行，断电恢 复后压缩机应能自动启动；
c.机组的自动切换控制应使 得每台压缩机均匀分配运行 时间；
供气，并确保不断气。 2.2.有压力指示和超、欠压报警装置，有安全阀。 2.3.各个用气区域应设置切断阀。 2.4.不同气体的终端插头、插座不能互换。插座上要有明 显不同的标志。 2.5.正压气体管道采用耐腐蚀、使用中不产生松锈的材料。 管道须经过除锈清洗、脱脂处理才可安装。施工中要防止 焊渣等异物进入管内。 2.6.限制气体流速不大于10m/s。金属管道、减压切换装置 要接地，消除静电。 2.7.医用气体管道要防腐蚀、防受热、防通电。医用气体 管道与燃气管道、蒸汽管道、腐蚀介质管道、电线要保持 间距，并采取隔离措施，管道与支架要绝缘，防静电腐蚀。
3试压
试压介质：洁净的空气或干燥、无油的氮气 试压压力：低压管道设计压力的1.15倍，医用真空管道实验压力应为0.2MPa 合格要求：维持实验压力至少10分钟，管道无泄漏、外观无变形

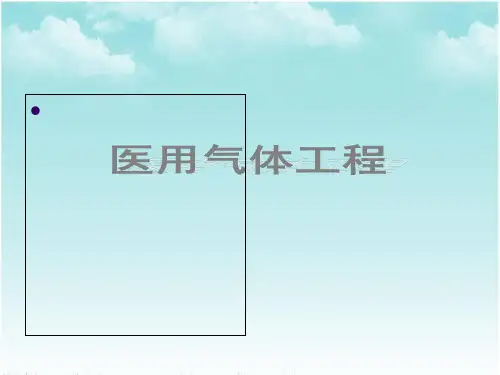

医用气体系统ppt课件
医用气体系统——生命支持系统
集中供应与管理的医用气体系统又称
之为生命支持系统，用于维系危重病人的 生命、减少病人痛苦、促进病人康复、改 善医疗环境、驱动多种医疗器械工具等， 具有非常重要的作用。
医用气体工程的内容
集中应用与管理的医用气体工程系统包括： 医用氧气 医用空气（医疗空气、器械空气、牙科空气、合成空气） 医用真空 医用二氧化碳 医用氮气 医用氧化亚氮 医用混合气体（ 医用CO2/O2、医用N2O/O2、医用He/O2） 麻醉与呼吸废气排放
10 医用气体工程施工 10.1 一般规定 10.2 医用气体管道安装 10.3 医用气源站安装及调试
11 医用气体系统检验与验收
11.1 一般规定
11.2 施工方的检验 11.3 医用气体系统的验收
附录 A 医用气体终端组件的设置要求 附录 B 医用气体气源流量计算 附录 C 医用气体工程施工主要记录 附录 D 医用供应装置安全性要求
医用气体品质不合格致病（呼吸机后肺炎、新生儿人工盲童等）。 医用气体供应不良导致医用器械工作不正常。
医用气体品质不合格导致重要医疗器械（呼吸机、麻醉机等）故障损 坏。
医用气体设置不当引发医院交叉感染、环保污染。 etc.
医用气体建设规范化－根本的解决之道
规范与标准化医用气体工程的建设，为病人提供 安全可靠的医疗环境，具有显著的民生安全与社 会意义。 可以从源头上杜绝各种不合理的建设方案，规范
对每条可记录的征询意见均进行了逐条的回复。 在有限范围内对国内医院情况进行验证。 对国内外医用气体工程的建设情况进行了广泛的调查研究，参照了国 内外相关的标准规范，经过多次专题会议讨论与分析，以多种方式征 求了国内外有关单位与部门的意见。 举办有关规范会议、学术交流会议。
医用压缩空气气体系统介绍
医用压缩空气气体系统介绍医用压缩空气气体系统是医疗设备中不可或缺的一部分，它在医疗领域中起着至关重要的作用。
本文将介绍医用压缩空气气体系统的定义、组成、工作原理和应用。
一、定义医用压缩空气气体系统是指一种用于产生、储存和输送医用压缩空气的系统。
它通过压缩机将空气压缩到一定压力，并经过一系列的处理和净化，以确保空气的质量符合医疗设备的要求。
二、组成医用压缩空气气体系统主要由以下几个组成部分组成：1. 压缩机：压缩机是医用压缩空气气体系统的核心部件，它负责将空气压缩到一定压力。
常用的压缩机有活塞式压缩机和螺杆式压缩机。
2. 储气罐：储气罐用于储存压缩空气，以平衡压缩机的输出和系统的需求。
它可以平滑压缩机的工作，减少压缩机的频繁启停，同时也可以过滤掉部分油水和杂质。
3. 干燥器：干燥器主要用于去除空气中的水分，以防止水分对医疗设备的影响。
常用的干燥器有冷冻干燥器和吸附干燥器。
4. 过滤器：过滤器用于去除空气中的固体颗粒和油雾，以保证空气的纯净度。
常用的过滤器有颗粒过滤器和活性炭过滤器。
5. 压力控制器：压力控制器用于监测和调节压缩空气系统的压力，以确保系统的稳定运行。
三、工作原理医用压缩空气气体系统的工作原理如下：1. 压缩：压缩机将空气压缩到一定压力。
2. 储存：压缩空气经过压缩机后进入储气罐进行储存，以平衡压缩机的输出和系统的需求。
3. 干燥：压缩空气进入干燥器，通过冷却或吸附的方式去除空气中的水分。
4. 过滤：通过过滤器去除空气中的固体颗粒和油雾，以保证空气的纯净度。
5. 调节：压力控制器监测和调节压缩空气系统的压力，以确保系统的稳定运行。
四、应用医用压缩空气气体系统广泛应用于医疗设备中，如呼吸机、手术室设备、牙科设备等。
它们需要高质量的压缩空气来确保医疗操作的安全和有效性。
医用压缩空气气体系统还被应用于药剂输送系统、氧气供应系统等领域。
总结：医用压缩空气气体系统是医疗设备中不可或缺的一部分。
它通过压缩机将空气压缩到一定压力，并经过处理和净化，以确保空气的质量符合医疗设备的要求。

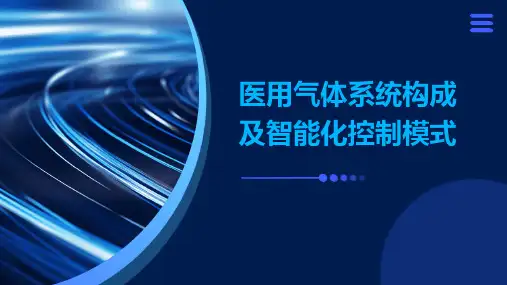

医用气体系统构成及智能化控制模式
医用气体系统的特点
高可靠性
医用气体系统需要具备高可靠性，确 保患者能够持续获得所需的医用气体 。
安全性
医用气体系统需要具备安全性，确保 患者在使用过程中不会受到伤害。
可监控性
医用气体系统需要具备可监控性，能 够对气体供应进行实时监测和记录。
可维护性
医用气体系统需要具备可维护性，方 便进行日常维护和检修。
05
CATALOGUE
发展趋势与展望
医用气体系统的技术发展动向
医用气体系统的技术发展动向
医用气体系统的自动化操作：通过自 动化技术和机器人技术，实现医用气 体系统的自动化操作，提高系统的效 率和安全性。
医用气体系统的智能化控制：通过物 联网、大数据和人工智能等技术，实 现医用气体系统的智能化控制，提高 系统的安全性和效率。
06
CATALOGUE
结论
主要研究内容总结
医用气体系统的构成
本课题研究了医用气体系统的构成，包括氧气、氮气、二 氧化碳等主要气体的来源、输送、使用及监控等环节。
气体供应的可靠性
通过优化气体供应流程，包括合理布局气体源、选用高质 量的气体储存及输送设备等措施，保证了医院气体供应的 可靠性和安全性。
全供应。
医用气体系统的未来发展趋势与展望
医用气体系统的未来发展趋势
随着技术的不断发展，医用气体系统将越来越智能化、自动化和绿色环保。同时，随着医疗技术的不 断发展，医用气体系统的需求也将不断增加，未来的医用气体系统将更加注重安全性和效率。
医用气体系统的未来展望
未来，医用气体系统将更加注重技术创新和研发，不断推出更加高效、安全和环保的产品和技术。同 时，随着医疗行业的不断发展，医用气体系统也将不断拓展应用领域和市场空间。

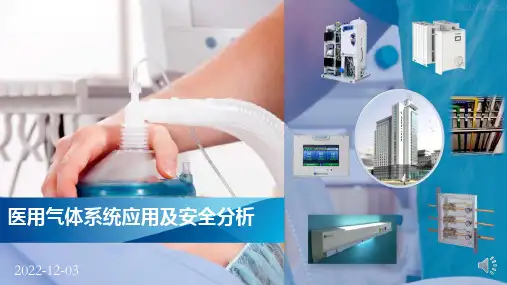

医用气体系统应用及安全分析
40~87（真空压力）
气源或中间压力控制装置 出口压力
设计允许压力损失
400~500
50
360~450 750~1000 60~87（真空压力）
50 50~200 13~20（真空压力）
注：医用真空汇内真空压力允许超过87kPa。
10
生命支持系统安全要求
• 系统流量处理
• 峰值流量
‒ 峰值流量非常重要，需要仔细的思考. ‒ 计算值太大:
➢ 气体品质
➢ 满足药典或《医用气体工程技术规范》GB50751-2012的要求
4
生命支持系统安全要求
• 持续供气
• 冗余设计
4.1.2 1 医疗空气供应源内部在单一故障状态时应能连续供气； 4.4.1 4 医用真空汇在单一故障状态时，应能连续工作；
5
生命支持系统安全要求
• 持续供气
• 冗余设计
50
60%
高频摆动式呼吸机
80
50%
其它无创式呼吸机
120
60%
耗氧量 0.9
1.7-5.5 4.4 24.7 50.6 59.3
医疗空气耗量 7.1
13.3-9.4 7.6 25.3 29.4 60.7
• 应急隔离病区气源流量估算 • 如果上表中信息没法准确得到的话，可考虑一下估算
• 需要使用呼吸机的病床（按预留呼吸机床位数估算） • 空气流量： 25 lpm /床 （100%同时使用率） • 氧气流量：10 lpm /床 （按100%同时使用率）
8
生命支持系统安全要求
• 持续供气
• 冗余度及控制要求
9
生命支持系统安全要求
• 流量和压力损失
• 流量计算
9.2.1 医用气体系统气源的计算流量可按下式计算：
气源或中间压力控制装置 出口压力
设计允许压力损失
400~500
50
360~450 750~1000 60~87（真空压力）
50 50~200 13~20（真空压力）
注：医用真空汇内真空压力允许超过87kPa。
10
生命支持系统安全要求
• 系统流量处理
• 峰值流量
‒ 峰值流量非常重要，需要仔细的思考. ‒ 计算值太大:
➢ 气体品质
➢ 满足药典或《医用气体工程技术规范》GB50751-2012的要求
4
生命支持系统安全要求
• 持续供气
• 冗余设计
4.1.2 1 医疗空气供应源内部在单一故障状态时应能连续供气； 4.4.1 4 医用真空汇在单一故障状态时，应能连续工作；
5
生命支持系统安全要求
• 持续供气
• 冗余设计
50
60%
高频摆动式呼吸机
80
50%
其它无创式呼吸机
120
60%
耗氧量 0.9
1.7-5.5 4.4 24.7 50.6 59.3
医疗空气耗量 7.1
13.3-9.4 7.6 25.3 29.4 60.7
• 应急隔离病区气源流量估算 • 如果上表中信息没法准确得到的话，可考虑一下估算
• 需要使用呼吸机的病床（按预留呼吸机床位数估算） • 空气流量： 25 lpm /床 （100%同时使用率） • 氧气流量：10 lpm /床 （按100%同时使用率）
8
生命支持系统安全要求
• 持续供气
• 冗余度及控制要求
9
生命支持系统安全要求
• 流量和压力损失
• 流量计算
9.2.1 医用气体系统气源的计算流量可按下式计算：
(完整版)医用气体系统常识
医用气体系统常识一、医用气体的种类和用途1 医用气体的种类医用气体是指医疗过程中使用的气体。
有的用于治疗、有的用于麻醉、有的用来驱动医疗设备和工具。
常用的有7 种气体：氧气、氮气、氧化二氮、氩气、氦气、二氧化碳和压缩空气。
医用气体系统还包括负压吸引系统和麻醉废气排放系统。
2 医用气体的性质和用途（1）氧气氧气的分子式为O2。
它是一种强烈的氧化剂和助燃剂。
高浓度氧气遇到油脂会发生强烈的氧化反应，产生高温，甚至发生燃烧、爆炸，所以在《建筑设计防火规范》中被列为乙类火灾危险物质。
然而，氧气也是维持生命的最基本物质，医疗上用来给缺氧病人补充氧气。
直接吸入高纯氧对人体有害，长期使用的氧气浓度一般不超过30～40%。
普通病人通过湿化瓶吸氧；危重病人通过呼吸机吸氧。
氧气还用于高压仓治疗潜水病、煤气中毒以及用于药物雾化等。
（2）一氧化二氮一氧化二氮分子式为N2O。
它是一种无色、好闻、有甜味的气体，人少量吸入后，面部肌肉会发生痉挛，出现笑的表情，故俗称笑气。
一氧化二氮常温下不活泼，无腐蚀性。
一氧化二氮在温度超过650℃时会分解成氮气和氧气，故有助燃作用。
在高温下，压力超过15 大气压时会引起油脂燃烧。
人少量吸入笑气后，有麻醉止痛作用，但大量吸入会使人窒息。
医疗上用笑气和氧气的混合气作麻醉剂，通过封闭方式或呼吸机给病人吸入进行麻醉。
用笑气作麻醉剂具有诱导期短、镇痛效果好、苏醒快、对呼吸和肝、肾功能无不良影响的优点。
但它对心肌略有抑制作用，肌松不完全，全麻效能弱。
单用笑气作麻醉剂，仅适用于拔牙、骨折整复、脓肿切开、外科缝合等牙科、外科小手术。
大手术时常要与巴比妥类药物、琥珀酰胆碱、鸦片制剂、环丙烷、乙醚等联合使用，以增强效果。
（3）二氧化碳二氧化碳分子式为CO2，俗称碳酸气。
医疗上二氧化碳用于腹腔和结肠充气，以便进行腹腔镜检查和纤维结肠镜检查。
此外，它还用于试验室培养细菌（厌氧菌）。
二氧化碳经加压（5.2 大气压）、降温（-56.6 ℃以下）可制成干冰。
医疗气体系统设计培训共47页文档
40、学而不思则罔，思而不学则殆。——孔子
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
医疗气体系统设计培训
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
医用气体系统学习资料
医用气体系统学习资料第一章医用气体系统流程图第二章中心供氧系统一、中心供氧站1.医用制氧机供氧站房各局部组成及功能原料空气：由空气压缩机供应，符合制氧机系统的各项技术指标。
空气净化系统：由专用空气储罐、过滤器、空气纯经干燥机组成。
除去压缩空气中的水分、二氧化碳和微量乙快及其它杂质，为制氧系统供应纯洁干燥的原料，保证了系统长期稳定牢靠的运行。
制氧机的主要组件：由吸附塔、阀门、仪表、掌握系统和管路等组成，经过变压吸附的作用，实现氧氮分别，系统中设置两个附塔一塔吸附产氧，一塔脱附再生，循环交替，连续产出氧气。
氧气净化增压系统：由增压机、氧气储罐及掌握系统组成，经过除菌、除尘过滤器后输出符合医用标准的氧源。
备用氧系统：由汇流排、氧气钢瓶及仪表组成，确保用户的不间断用氧要求。
医用制氧机是运用〃PSA〃变压吸附原理，分别空气生产高纯医用氧气的高科技产品。
经过纯化干燥处理的压缩空气进入吸附塔底部，塔内装填沸石分子筛，在变压吸附的作用下，实现氧氮分别。
由于该分子筛选择吸附氮气的特性，氮在沸石分子筛内被吸附，氧在气相中得到富集，作为产品输出。
本系统设置两个吸附塔，一塔吸附产氧，一塔脱附再生，循环交替，连续生产氧气。
医用制氧机的各项技术指标符合我国医药行业标准YY/T0289-1998的要求，完全满意各类医院自己制取氧气，可为医疗、保键部门供应牢靠的氧气，如集中供氧，高压氧舱及氧吧等用氧。
技术特点压缩空气配置了空气纯化干燥处理设施。
干净的空气，有利于延长分子筛的采纳新型气动截止阀，启闭速度快，无泄漏，使用切换寿命长，能满意变压吸附工艺频繁使有，牢靠性高完善的流程设计，新型分子筛的选用。
采纳制氧新工艺，不断优扮装置设计，降低能耗和资本投资。
设施结构设计紧凑，削减占地面积。
设施性能稳定，采纳PLC掌握，可实现全自动操作，年运行故障低。
氧气产量和纯度可在适当范围内调整。
医用制氧机型号规格主要技术参数规格/型号氧气浓度±3%氧气产量Nm3/h输出压力MPa氧气露点℃装机功率KW相当每天氧气用量（瓶）KWP0-3Y 3 5 13KWP0-5Y 50. 1-0. 5（可调）7 23KWPO-10Y 93 10 W-43 18 48KWP0-15Y 15 22 72KWP0-20Y 20 30 96KWP0-30Y3045144注：本表中所列数据以0.6MPa（表压）的原料压缩空气,206环境温度，0米标高和80%的相对湿度为设计基准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医用气体系统学习资料第一章医用气体系统流程图第二章中心供氧系统一、中心供氧站1.医用制氧机供氧站房各部分组成及功能原料空气：由空气压缩机提供，符合制氧机系统的各项技术指标。
空气净化系统：由专用空气储罐、过滤器、空气纯经干燥机组成。
除去压缩空气中的水分、二氧化碳和微量乙炔及其它杂质，为制氧系统提供纯净干燥的原料，保证了系统长期稳定可靠的运行。
制氧机的主要组件：由吸附塔、阀门、仪表、控制系统和管路等组成，经过变压吸附的作用，实现氧氮分离，系统中设置两个附塔一塔吸附产氧，一塔脱附再生，循环交替，连续产出氧气。
氧气净化增压系统：由增压机、氧气储罐及控制系统组成，经过除菌、除尘过滤器后输出符合医用标准的氧源。
备用氧系统：由汇流排、氧气钢瓶及仪表组成，确保用户的不间断用氧要求。
医用制氧机是运用"PSA"变压吸附原理，分离空气生产高纯医用氧气的高科技产品。
经过纯化干燥处理的压缩空气进入吸附塔底部，塔内装填沸石分子筛，在变压吸附的作用下，实现氧氮分离。
由于该分子筛选择吸附氮气的特性，氮在沸石分子筛内被吸附，氧在气相中得到富集，作为产品输出。
本系统设置两个吸附塔，一塔吸附产氧，一塔脱附再生，循环交替，连续生产氧气。
医用制氧机的各项技术指标符合国家医药行业标准YY/T0289-1998的要求，完全满足各类医院自己制取氧气，可为医疗、保键部门提供可靠的氧气，如集中供氧，高压氧舱及氧吧等用氧。
技术特点压缩空气配置了空气纯化干燥处理设备。
洁净的空气，有利于延长分子筛的使用寿命采用新型气动截止阀，启闭速度快，无泄漏，使用切换寿命长，能满足变压吸附工艺频繁使有，可靠性高完善的流程设计，新型分子筛的选用。
采用制氧新工艺，不断优化装置设计，降低能耗和资本投资。
设备结构设计紧凑，减少占地面积。
设备性能稳定，采用PLC控制，可实现全自动操作，年运行故障低。
氧气产量和纯度可在适当范围内调节。
0米标高和80%的相对湿度为设计基准。
安装场地为室内非防爆区，环境温度3-45℃，通风良好。
装置要求电源:220V/380V，50Hz，氧气压力要高于0.5Mpa可增压至用户所需压力。
本表中装机功率指压缩机的装机功率，其他所需功率另加。
所有数据如有变动，按以后提供数据为准医用变压吸附式制氧机优点使用简便开启方便，只需开启操作面板上的按钮便可实现设备开机、停机、操作简便有效。
启动迅速开机30分钟内便可达到设计要求的氧气产量和纯度，制取氧气的方便快速是其它制氧方式无法比拟的。
故障率低系统选用国际一流品牌的空气压缩机、配件及材料，确保制氧过程中连续产出氧气，供给临床使用，保证设备低故障。
设计合理可根据临床对用气量的需要，系统自动开启、关闭相应机组，达到节约能源目的，设计充分考虑临床连续供氧的行业特点，备用氧源保证供氧万无一失。
医院选配根据临床用气量选择制氧机的方法：总需求量（L/min）=[床位数*0.75 L/min]+[其他（ICU、手术室等）*10 L/min] 2.液氧站房液氧站的优点：贮氧量大：液氧贮存压力低（0.8Mpa或1.6Mpa），安全可靠，且操作方便；能够降低用氧成本，比瓶氧系统节省1/3左右；日常维持工作量小。
液氧站由液氧罐、汽化器、减压装置、管道及报警装置等组成。
大于500L 的液氧罐应放在室外，室外液氧罐与办公室、病房、公共场所及繁华道路的距离应大于7.5m。
液氧罐周围5m范围内不应有可燃物和设置沥青路面。
液氧的密度为1140kg/m³，氧气的密度为1.429 kg/m³，因此1m³液氧汽化后可提供800m³氧气。
医院氧气的贮量为7天的氧气用量；医院液氧储量= [床位数*0.75 L/min]+[其他（ICU、手术室等）*10 L/min]*60*24*7/800a.液氧罐主要技术参数：液氧罐出口流量：50 m³/h、100 m³/h输出压力：0.55-0.8MPa液氧罐几何容积: 2-2.5 m³、3-3.5 m³、5m³系统小时泄漏率:≤0.5%低温液氧罐贮槽阀门结构先进、可靠、密封性好，内筒及夹套均经严格的氦质谱仪检测，漏率小于1*10.6Pa.L/S,具有很长的真空绝热寿命。
b.汽化装置与液氧罐相连的有一个汽化装置，就是将液态氧形成汽态，一升液态氧可以汽化成800升的气态氧，气态氧就是可以在临床上使用的氧气。
空温式汽化器空温式汽化器采用优质合金铝型材制作，用于汽化液氧、液氮、液氩、液体二氧化碳、液化天然气等各种低温液体。
该产品具有如下特点：节能环保。
因为利用空气的热量，无需消耗其它能源；操作方便。
进出口管均采用可拆卸联接；换热均匀。
翅片管经过精心计算，合理设计，换热面积充足，无偏流现象。
c.减压装置液氧汽化后压力比较高，无法直接输送到终端供病人使用，必须通过减压装置将压力降下来。
氧气一般用于三个地方，一个是医用氧舱，一个是住院病房，还有一个是ICU、手术室。
因此，液氧罐出来的氧气经过汽化器及一次减压后后压力减为0.6Mpa。
如果想进入医用氧舱，则需要经过二次减压，将压力减到0.55Mpa，此时送入医用氧舱供病人使用。
如果想进入病房或手术间，则二次减压将压力降至0.45 Mpa以下，这此就可供临床使用了。
之所以将压力减至0.45 Mpa，是因为病房终端有一个湿化瓶，该瓶的核定压力不得超过0.5 Mpa。
临床使用的氧压一般在0.1-0.45 Mpa之间。
氧气减压器是一种自动降低管路工作压力的专门装置,氧气减压器是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,氧气减压器的特点是在进口压力不断变化的情况下,保持出口压力值在一定的范围内。
相关技术参数：介质: 氧气测量范围 (0-2.5,0-25 )MPa进口压力 15MPa调节范围 0.1-1.25MPa流量 40m3/h输入螺纹G5/8”输出螺纹M16 x 1.5外型尺寸 155X165X165重量 1.1Kgd.自动切换柜部分封闭式金属箱，抗干扰信号灯指示工作状态管路气体压力采用数字显示采用继电器工作方式，即系统接受来自电接点压力表的信号，自动判断并决定两边氧源和备用氧源组的工作方式。
当一边氧源启动时，在一定时间范围内（如3分钟）如果管路压力仍没有达到预定值，则控制柜将自动启动另外备用组参与工作，尽快将管路压力提升到预先设定的值。
当管路压力达到要求的值时，电接电压力表将给出一个电信号，负压电控柜接收到该信号时，自动将一台或两台正在工作的汇流排停止工作。
当管路压力低于某一个设定值时，电接点压力表将发出一个电信号，电控柜接收到该电信号后将启动其中一组开始工作。
3.汇流排氧气站半自动切换气体汇流排，专为提供不间断供气的要求而设计。
这种形式的汇流排采用主供气瓶组和备用气瓶组双气源结构，由于在主供气瓶组与备用气瓶组减压器的压力设定方面有差别，当主供气瓶组的压力降至设定压力时，系统开始自动切换，由备用气瓶组开始供气，从而实现不间断供气功能，为实现下一次的自动切换，在空瓶进行调换后，必须对两个气瓶组的气体减压器重新进行设定，这种形式的汇流排通过主管线的减压器二级减压实现输出压力稳定。
结构特点开放式结构设计二级减压结构，既保证实现自动切换，又保证输出的稳定性管路系统采用银焊，可有效防止泄漏管路端部采用盲塞，可满足扩展需要独特的切换阀设计，容易进行主供气瓶组与备用气瓶组的压力调整系统设有气体过滤装置，可有效过滤气体中的尘埃预留压力开关接口整个系统经耐压测试，安全可靠可靠墙安装或水平安装标准配置高压软管采用36"(914mm) 金属软管或36"(914mm) 紫铜管乙炔、丙烷气体汇流排在输出端配置回火防止器 (FA30PF)二氧化碳气体汇流排配置155CG电加热减压器，该汇流排不可使用虹吸式钢瓶采用155M-A、155L系列超大流量减压器系列适用气体最高输入压力(MPa)输出压力(MPa)最大输出流量(m³/h)出气联接形式高压软管规格说明5400X 氧气15 0.07-1.4 100 3/4" Union (螺纹：Rc 3/4)36"金属软管配防逆阀，G5/8"-RH(F)的贮量为7天的氧气用量。
例如：设某医院一天的氧气消耗量是163422L/d,氧气的贮存量按7天的消耗量来考虑Q=163422×7=1143,954L采用氧气瓶：一个氧气瓶的存氧量按7000L考虑，有效系数为0.9则需要的氧气瓶数量 n=1143954/7000×0.9=182个采用可搬式液氧罐：一个液氧罐的存氧量按132000L考虑，有效系数为0.9,则需要的氧气瓶数量 n=1143954/132000×0.9=10个。
无论采用氧气瓶还是可搬式液氧罐，都需要分成两组（这两组气瓶我们称之为汇流排），每组均为7天的存量，并且考虑10%的富裕量。
两组气瓶可实现自动切换。
通常，当氧气一周的耗量超过1000,000L时，我们采用固定式液氧装置，并且同时设置氧气汇流排，气瓶的数量可按两天的氧气消耗量来计算。
病区监视报警装置二、中心供氧管道系统1.中心供氧管道参数a.材质b.规格2.管道焊接及安装a.焊接b.安装。
