下载文档原格式
三轴剪切试验的三种方法
三轴剪切试验是一种用于测试材料弹性、强度和塑性的试验方法,一般有三种不同的试验方法:
1. 自由落体试验:该试验方法是最简单的试验方法之一,通过在材料上施加重力来测试其弹性和强度。
自由落体试验通常在实验室中使用,可以通过测量落点的高度和位移来估算材料的弹性和强度。
2. 抛射试验:该试验方法是通过在材料上施加弹性波或冲击波
来测试其强度和弹性的试验方法。
这种试验方法通常用于测试材料的弹性和塑性,可以通过测量冲击能量、冲击时间和冲击频率等参数来估算材料的弹性和强度。
3. 压力试验:该试验方法是通过施加压力来测试材料的强度和
其他性能的试验方法。
压力试验通常包括三种不同的类型:拉伸试验、压缩试验和剪切试验。
拉伸试验是指向材料施加弹性力,以测量其长度的伸展。
压缩试验是指向材料施加压力,以测量其体积的压缩。
剪切试验是指向材料施加剪切力,以测量其破坏性质和强度。
这三种试验方法通常有各自的优缺点和适用范围,根据具体的应用场景选择最合适的方法即可。
三轴固结排水剪试验下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!土壤力学是研究土壤力学性质和规律的一门学科，其中三轴固结排水剪试验是土壤力学中的一种重要实验方法。

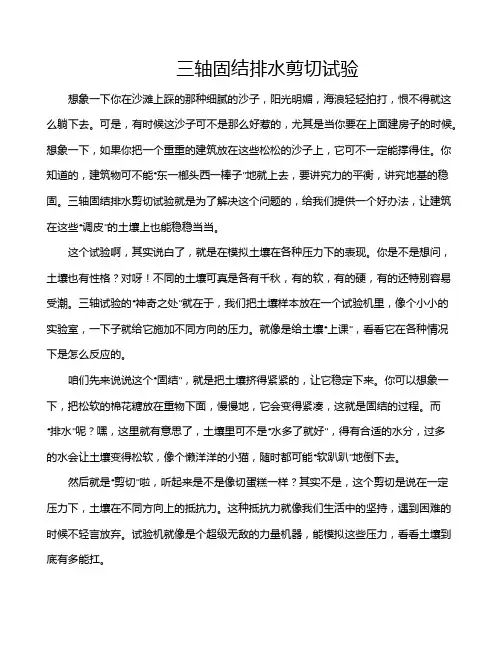

三轴固结排水剪切试验想象一下你在沙滩上踩的那种细腻的沙子，阳光明媚，海浪轻轻拍打，恨不得就这么躺下去。
可是，有时候这沙子可不是那么好惹的，尤其是当你要在上面建房子的时候。
想象一下，如果你把一个重重的建筑放在这些松松的沙子上，它可不一定能撑得住。
你知道的，建筑物可不能“东一榔头西一棒子”地就上去，要讲究力的平衡，讲究地基的稳固。
三轴固结排水剪切试验就是为了解决这个问题的，给我们提供一个好办法，让建筑在这些“调皮”的土壤上也能稳稳当当。
这个试验啊，其实说白了，就是在模拟土壤在各种压力下的表现。
你是不是想问，土壤也有性格？对呀！不同的土壤可真是各有千秋，有的软，有的硬，有的还特别容易受潮。
三轴试验的“神奇之处”就在于，我们把土壤样本放在一个试验机里，像个小小的实验室，一下子就给它施加不同方向的压力。
就像是给土壤“上课”，看看它在各种情况下是怎么反应的。
咱们先来说说这个“固结”，就是把土壤挤得紧紧的，让它稳定下来。
你可以想象一下，把松软的棉花糖放在重物下面，慢慢地，它会变得紧凑，这就是固结的过程。
而“排水”呢？嘿，这里就有意思了，土壤里可不是“水多了就好”，得有合适的水分，过多的水会让土壤变得松软，像个懒洋洋的小猫，随时都可能“软趴趴”地倒下去。
然后就是“剪切”啦，听起来是不是像切蛋糕一样？其实不是，这个剪切是说在一定压力下，土壤在不同方向上的抵抗力。
这种抵抗力就像我们生活中的坚持，遇到困难的时候不轻言放弃。
试验机就像是个超级无敌的力量机器，能模拟这些压力，看看土壤到底有多能扛。
你想啊，试验结束后，咱们就能知道这个土壤的强度，拿到的数据就像是一个小小的宝藏，给工程师们指明了方向。
大家会根据这些数据来设计更安全的建筑，嘿，想想看，以后咱们走进的商场、学校，都是经过这些试验“筛选”出来的，安全又稳当，心里是不是倍儿踏实？说到这里，大家可能觉得这个试验有点复杂，然而它其实就像咱们平常生活中的小细节，认真对待每一个环节，才能保证最终的成果是美好的。
实验十 三轴剪切试验一、概述三轴剪切试验是测定土的抗剪强度的主要方法之一。
它通常用3~4个圆柱形试样分别在不同的围压下施加轴向压力对试样进行剪切，直至破坏，然后根据摩尔——库伦理论，求得土的抗剪强度指标φ和c 。
根据排水条件的不同，三轴剪切试验可分为不固结不排水剪(UU)、固结不排水剪(CU)和固结排水剪(CD)三种试验方法。
不固结不排水剪试验，在施加周围压力σ3和轴向偏应力（σ1-σ3），直至试样剪坏的整个过程中，均不允许试样排水固结，即不让孔隙水压力消散。
固结不排水剪试验，在施加周围压力时，允许试样充分排水固结；在施加偏应力时，不允许排水至试样剪坏。
固结排水剪试验，在施加周围压力和轴向偏应力，直至试样剪坏的整个过程中，使试样充分排水固结。
这里只介绍饱和试样的固结不排水剪试验。
二、试验原理三轴试验采用圆柱形试样，对试样在空间三个坐标方向上施加压力。
试验时先通过压力室有压液体，使试样在三个轴向受到相同的周围压力σ3，并维持整个试验过程不变。
然后通过活塞杆向试样施加垂直轴向压力，直到试样剪坏。
若由活塞杆所加的试样破坏时的压力强度为q ＝σ1-σ3，小主应力是周围压力σ3。
由一个试样所得的σ1和σ3，可以绘制一个极限应力圆。
若干个试样，可得在不同周围压力作用下，试样剪坏时的最大主应力，从而可绘制若干个极限应力圆，作这些应力圆的公切线，便是土的抗剪强度包线，由此包线可求得强度指标c 和φ，附图10.1所示。
三、仪器设备1、常用的三轴剪切仪，按施加轴向压力方式的不同，分为应变控制式和应力控制式两种。
2、应变控制式三轴仪见附图10.9所示。
包括压力室、轴向加压设备、施加周围压力系统、体积变化和孔隙压力量测系统等。
3、附属设备：击实筒、饱和器、切土盘、切土器和切土架、分样器、承膜筒、天平、量表、橡皮膜等。
附图10.1 抗剪强度包线附图10.2 原状土分样器 1.钢丝架；2一滑杆；3一底座附图10.3 对开圆膜 1.压力室底座；2.透水石；3.制样圆模；4.圆箍；5.橡皮膜；6.橡皮圈1 27 6 54 3附图10.4 承膜筒 1.压力室底座；2.透水石；3.试样； 4.承膜筒；5.橡皮膜；6.上帽1 2 34 5 附图10.5 击实器1.环；2.位螺丝；3.杆；4.击锤；5.底板 附图10.6 饱和器 1.土样筒；2.紧箍；3.夹板； 4一拉杆；5.透水石 1 2 3 4 5 123附图10.7 切土盘 1.轴 2.上盘 3.下盘 12 3 附图10.8 切土器 1.土样 2.切土器 3.支架 附图10.9 应变控制式三轴剪切仪l.调压筒；2.周围压力表；3.周围压力阀；4.排水阀；5.体变管；6.排水管；7.变形量表；8.量力环；9.排气孔；10.轴向四、试验步骤1、使用前三轴剪切仪应进行检查(1)周围压力的精度要求达到最大压力的土1％，测读分值一般应为5kPa ，根据试样强度的大小，选择不同量程的量力环，使最大轴向压力的精度不小于1％。
(2)排除孔隙压力量测系统的气泡。
其方法是将零位指示器中水银移人贮槽，关闭量管阀，用调压筒或三轴压力室(三轴压力室充满无气水)对孔隙压力量测系统中的无气水(煮沸冷却后的蒸馏水)施加压力，小心打开量管阀，让管路中气泡从量管排出。
可反复几次，直到气泡完全冲出为止。
必须注意，不要使贮槽水银冲出指示器。
排气完毕后，从贮槽中移回水银，关闭孔隙压力阀和量管阀，用调压筒施加压力，检查孔隙压力量测系统的体积因数，要求该体积因数小于1.5⨯10-5cm 3/kPa 。
孔隙压力也可用传感器量测。
(3)检查排水管路是否通畅；活塞在轴套滑动是否正常；连接处有无漏水现象。
仪器检查完毕，关周围压力阀、孔隙压力阀和排水阀，以备使用。
(4)橡皮膜在使用前应作仔细检查。
其方法是在膜充气，扎紧两端，然后在水下检查有无漏气。
2、试样制备原状试样，可从钻孔原状土柱或试坑原状土块中切取。
试样尺寸应符合下列要求：直径3.91cm 的试样，允许最大粒径为2.0mm ；直径6.18cm 的试样，允许最大粒径为5.0mm ；直径10.1cm 的试样，允许最大粒径为10.0mm ，但也允许个别超径颗粒存在。
超径颗粒的粒径不应超过试样直径的1/5。
对于较软的土样，先用钢丝锯或削土刀切取一稍大于规定尺寸的土柱，放在切土盘上、下圆盘之间，再用钢丝锯或削土刀紧靠侧板，由上往下细心切削，边切削边转动圆盘，直到土样被削成规定直径为止。
然后按试验要求的试样高度，截取试样，并削平上下两端，见附图10.7。
对于较硬的土样，先用削土刀或钢丝锯切取一稍大于规定尺寸的土样，上下两端削平，按试样的要求层次方向，放在切土架上，用切土器切削。
先在切土器环刀口壁涂上一层薄的油或凡士林，将切土器的刀口对准土样，边削土边压切土器，一直切削到比要求的试样高度约高2cm 为止，然后拆开切土器，将试样取出，按要求的高度将两端削平，见附图10.8。
将切削好的试样称重，准确到0.1g 。
试样高度和直径用卡尺量测，并按下式计算试样的平均直径：423210D D D D ++=式中：D 1、D 2、D 3分别为试样上、中、下部位的直径。
取切下的余土，平行测定含水量，取其平均值作为试样的含水量(同一组原状试样，含水量差值不宜大于2％)。
3、试样饱和根据试样的性质有抽气饱和、水头饱和和反压力饱和等几种饱和方法。
⑴抽气饱和：将试样装人饱和器(附图6.6)置于抽气缸，盖紧后进行抽气，当真空度接近一个大气压后，对于粉质土(壤土)再继续抽半小时以上，粘质土抽1小时以上，密实的粘质土抽2小时以上，然后徐徐注入清水，并使真空度保持稳定。
待饱和器完全淹没在附10.1水中后，停止抽气。
解除抽气缸的真空，让试样在抽气缸静置10小时以上然后取出试样称重。
⑵水头饱和：将试样安装于压力室。
试样周围不贴滤纸条，施加20kPa周围压力。
提高试样底部量管水位，降低试样顶部量管的水位，使两管水位差在1m左右，打开孔隙水压力阀、量管阀和排水管阀，使纯水从底部进入试样，从试样顶部溢出，直至流入水量和溢出水量相等为止。
当需要提高试样的饱和度时，宜在水头饱和前，从底部将二氧化碳气体通入试样，置换孔隙中的空气。
二氧化碳的压力以5~10kPa为宜，再进行水头饱和。
⑶反压力饱和：试样要求完全饱和时，应对试样施加反压力。
反压力系统和周围压力系统相同(对不固结不排水剪试验可用同一套设备施加)，但应用双层体变管代替排水量管。
试样装好后，调节孔隙水压力等于大气压力，关闭孔隙水压力阀、反压力阀、体变管阀、测记体变管读数。
开周围压力阀，先对试样施加10~50kPa的周围压力，开孔隙水压力阀，待孔隙水压力变化稳定，测记读数，关孔隙水压力阀。
反压力应分级施加，同时分级施加周围压力，以尽量减少对试样的扰动。
周围压力和反压力的每级增量宜为30kPa，开体变管阀和反压力阀，同时施加周围压力和反压力，缓慢打开孔隙水压力阀，检查孔隙水压力增量，待孔隙水压力稳定后，测孔隙水压力和体变管读数，再施加下一级周围压力和反压力。
计算每级周围压力引起的孔隙水压力增量，当与之比∆u/∆σ3>0.98时，认为试样饱和。
4、试样安装⑴开孔隙压力阀及量管阀，使仪器底座充水排气，并关阀。
将煮沸过的透水石放在仪器底座上，然后放上湿滤纸，放置试样，试样上端也放一湿滤纸及透水石，为了加速排水固结，可在试样周围贴上7~9条宽度为6 mm左右的浸湿滤纸条，滤纸条两端与透水石连接。
⑵把已检查过的橡皮膜套在承膜筒上，两端翻出筒外，从吸嘴吸气，使膜贴紧承膜筒壁，然后把橡皮膜筒套在试样外，放气，翻起橡皮膜，橡皮膜贴在试样上，取出承膜筒，用橡皮圈将橡皮膜下端扎紧在仪器底座上。
⑶用软刷子或双手自下而上轻轻按抚试样，以排除试样与橡皮膜之间的气泡。
对于饱和软粘土，可打开孔隙压力阀及量管阀，使水徐徐流人试样与橡皮膜间，以排除夹气，然后关阀。
⑷打开排水阀，使水从试样帽徐徐流出以排除管路中气泡，并将试样帽放置于试样顶端，排除顶端气泡，将橡皮膜扎；紧在试样帽上。
⑸降低排水管，使其水面降至试样中心高程以下20~40cm，吸出试样与橡皮膜之间多余水分，然后关闭排水阀。
⑹装上压力室外罩，将活塞杆提高到最高位置，以免和试样碰撞，然后将活塞杆对准试样帽中心，并均匀地旋紧螺丝，再将量力环对准活塞杆，打开压力室上的排气孔，向压力室注水。
当压力室快注满水时，降低进水速度；当水从排气孔溢出时，关闭排气孔。
然后使排水管的水面与试样中心高度齐平，并测记水面读数。
⑺调整孔隙压力起始读数，使量管水面位于试样中心高度处，开量管阀，用调压筒调整零位指示器的水银面至毛细管指示线，记下孔隙压力表起始读数，然后关量管阀。
⑻开周围压力阀，施加所需的周围压力σ3。
周围压力大小与工程的实际荷重相适应，并尽可能使最大周围压力与土体的放大实际荷重大致相等。
本试验按100、200、300、400kPa施加。
⑼旋转手轮，当量力环的量表微动时，表示活塞已与试样帽接触，然后将量力环的量表微动时，表示活塞已与试样帽接触，然后将量力环的量表和变形量表的指针调整到零位。
5、试样固结⑴加周围压力后用调压筒调压。
将孔隙压力表读数调至接近该级周围压力大小，然后缓缓打开孔隙压力阀，并同时旋转调压筒，使毛细管水银面保持不变，测记稳定后的孔隙压力读数，减去孔隙水压力表起始读数，即为周围压力下试样的孔隙水压力u 。
⑵打开排水阀的同时开动秒表，按0'、0.25'、1'、4'、9'、⋅⋅⋅⋅⋅⋅时间测记固结排水管水面及孔隙压力表读数，以便了解试样孔隙水压力的消散情况。
在整个试验过程中，固结排水管水面应保持试样的中心高度。
另外指示器的水银面也应始终保持在零位。
当排水量不再有变化时，固结度至少达到95%，即可关排水阀，记下固结排水管和孔隙压力表的读数。
然后转动细调手轮，使活塞与试样帽接触(注意避免试样放置不正，假接触现象)，记下轴向变形量读数，即固结下沉量∆h ，算出固结后试样高度h c 。
然后将量力环量表、垂直变形量表都调至零。
6、试样剪切⑴选择剪切速率。
粉质土每分钟应变为0.1~0.5％，一般粘质土每分钟应变为0.1~0.05%。
⑵开动马达，合上离合器进行剪切。
试样每产生垂直应变0.3~0.4％，测记量力环量表和垂直变形量表读数各一次。
垂直应变达3％以后，读数间隔可延长为0.7~0.8％测记一次：在剪切过程中应使零位指示器的水银面始终保持于原来的位置，当出现峰值后，再继续剪3~5％垂直应变；若量力环的量表读数无明显减少，则垂直应变进行到15~20％停止剪切。
试验结束后，关闭马达，关上周围压力阀，拔开离合器，倒转手轮，然后打开排气孔，排去压力室的水。
拆除压力室外罩，揩干试样周围的余水，脱去试样外的橡皮膜，描述破坏后的形状，称试样重量，测定试验后的含水量。
