西安电子科技大学附中太白校区物理第十三章 电路初探章末练习卷(Word版 含解析)

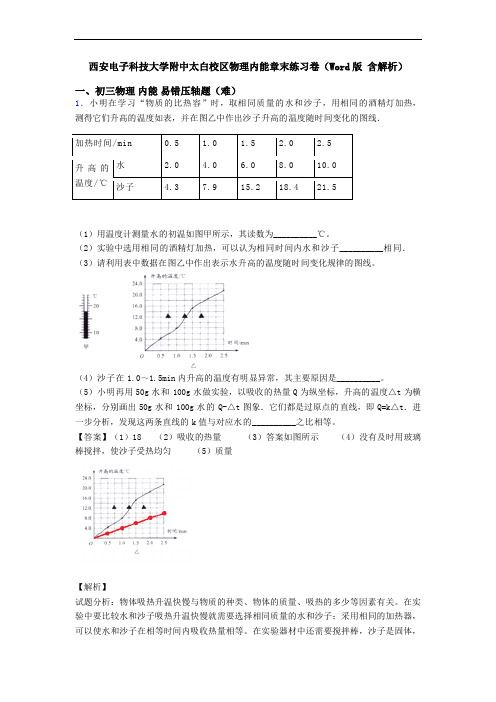

西安电子科技大学附中太白校区物理内能章末练习卷（Word版含解析）一、初三物理内能易错压轴题（难）1．小明在学习“物质的比热容”时，取相同质量的水和沙子，用相同的酒精灯加热，测得它们升高的温度如表，并在图乙中作出沙子升高的温度随时间变化的图线．（1）用温度计测量水的初温如图甲所示，其读数为__________℃。

（2）实验中选用相同的酒精灯加热，可以认为相同时间内水和沙子__________相同．（3）请利用表中数据在图乙中作出表示水升高的温度随时间变化规律的图线。

（4）沙子在1.0～1.5min内升高的温度有明显异常，其主要原因是__________。

（5）小明再用50g水和100g水做实验，以吸收的热量Q为纵坐标，升高的温度△t为横坐标，分别画出50g水和100g水的Q-△t图象．它们都是过原点的直线，即Q=k△t．进一步分析，发现这两条直线的k值与对应水的__________之比相等。

【答案】（1）18 （2）吸收的热量（3）答案如图所示（4）没有及时用玻璃棒搅拌，使沙子受热均匀（5）质量【解析】试题分析：物体吸热升温快慢与物质的种类、物体的质量、吸热的多少等因素有关。

在实验中要比较水和沙子吸热升温快慢就需要选择相同质量的水和沙子；采用相同的加热器，可以使水和沙子在相等时间内吸收热量相等。

在实验器材中还需要搅拌棒，沙子是固体，加热时间/min0.5 1.0 1.5 2.0 2.5升高的温度/℃水 2.0 4.0 6.08.010.0沙子 4.37.915.218.421.5加热时上下沙子受热不均匀，需要不断搅拌；水是液体，加热时通过对流使其受热均匀的。

吸收热量的多少可以利用Q=cm△t计算，水的比热是相同的，Q与△t是正比关系，所以画出来的是过原点的直线，利用Q=k△t表示它们的关系时，k=cm，c是比热容，是一个定值，实验中改变水的质量m，就是改变了k的值。

考点：比较质量相等的不同物质吸热升温快慢2．铁板文蛤是南通的特色佳肴，由文蛤、佐料放在经加热发烫的铁板上制作而成，在体积相同的条件下，餐馆会尽量选择热容量大的炊具．热容量的定义是：物体的温度升高（或降低）1℃吸收（或放出）的热量．查阅资料知道：物体的热容量与物体的质量和物质的比热容有关，由此同学们对相同体积物体的热容量作如下猜想：猜想1：物体的质量越大则物体的热容量越大；猜想2：物质的比热容越大则物体的热容量越大．同学们先用图甲所示装置，将体积相同的四个不同金属块浸没在烧杯内的水中，将水加热至沸腾，用温度计测出水的温度，示数如图乙；将四个金属块同时从水中取出，快速放入四个相同的保温杯中，杯中盛有质量和初温（约20℃）均相同的水，过一段时间后分别测出保温杯内水的末温，收集记录的数据如下表．（1）安装装置时应先固定线夹_______（选填“A”或“B”）；图乙温度计示数为_______℃．（2）由表中数据可知：若金属块放出的热量完全被水吸收，则吸收热量最多的是放入了金属________的杯中的水；热容量最大的是_________金属块．（3）分析数据可判断：猜想1、猜想2都是_______的．请选择猜想1或猜想2，说出你对该猜想作出上述判断的理由：______________________．（4）请用热容量这个物理量，给比热容下定义：________________．【答案】B 99 铁铁错误猜想1：铁的热容量最大，但是铁的质量不是很大，铁的比热容不是最大物体的热容量与质量之比【解析】【详解】第一空．用酒精灯加热时，由于酒精灯的高度是固定的，所以安装装置时应先固定线夹B；第二空．图乙中温度计的分度值是1℃，示数是99℃；第三空．从表中数据可知，放入铁块的烧杯中水的末温最高，为48.1℃，第四空．由于放入铁块的水的末温最高，说明铁块放出的热量最多，即热容量最大的是铁块；第五空．分析数据可知，质量最大的铅块其热容量不是最大，比热容最大的铝块其热容量不是最大，故猜想1、猜想2都是错误的；第六空．猜想1：由数据可知，铁块的热容量最大，但是铁块的质量不是最大的，故猜想1错误；猜想2：由数据可知，铁块的热容量最大，但是铁的比热容不是最大的，故猜想2错误；第七空．物体的热容量与物体的质量之比叫做物质的比热容。

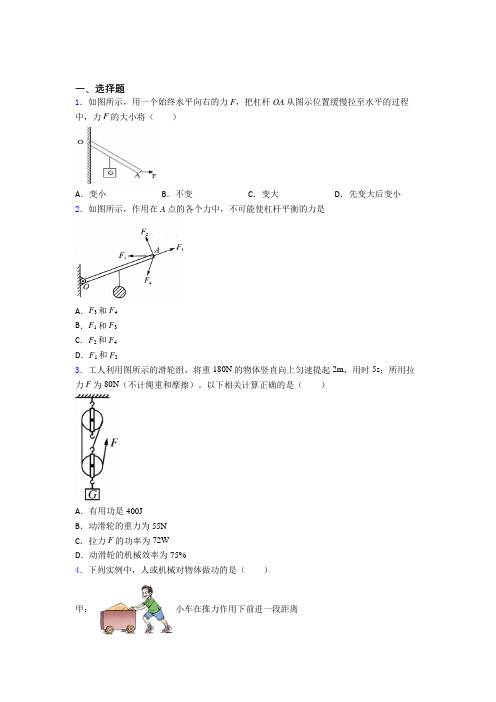

一、选择题1．如图所示，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将（）A．变小B．不变C．变大D．先变大后变小2．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F23．工人利用图所示的滑轮组，将重180N的物体竖直向上匀速提起2m，用时5s；所用拉力F为80N（不计绳重和摩擦）。

以下相关计算正确的是（）A．有用功是400JB．动滑轮的重力为55NC．拉力F的功率为72WD．动滑轮的机械效率为75%4．下列实例中，人或机械对物体做功的是（）甲：小车在推力作用下前进一段距离乙：起重机把物体在空中平移一段距离丙：搬石头，搬而未起丁：物体在拉力作用下升高一段距离A ．甲和乙B ．甲和丁C ．乙和丙D ．丙和丁5．已知雨滴在空中竖直下落时所受空气阻力与速度大小的二次方成正比，且不同质量的雨滴所受空气阻力与速度大小的二次方的比值相同。

现有两滴质量分别为m 1和m 2的雨滴从空中竖直下落，在落到地面之前都已做匀速直线运动，那么在两滴雨滴落地之前做匀速直线运动的过程中，其重力的功率之比为（ ）A ．31m ∶32m B ．32m ∶31mC ．1m ∶2mD ．2m ∶1m6．如图所示的四个过程将动能转化为势能的是（ ）A ．甲图中，弹簧将小车向右推开B ．乙图中，滚摆由低处向高处滚动C ．丙图中，运动员用拉弯的弓把箭射出去D ．丁图中，小明脚踩滑板从高处向下滑动越来越快7．有一个模型船漂浮在一盆水上，现把其整体移至月球上。

已知月球的引力是地球的六分之一，则船所受的重力和其排开水的体积与原来相比，下列说法正确的是（ ） A ．重力不变，排开水的体积也不变 B ．重力不变，排开水的体积减小 C ．重力减小，排开水的体积不变D ．重力减小，排开水的体积也减小8．如图所示，有一小容器（可盛水）竖直漂浮在盛有水的烧杯内，待容器静止后，烧杯内水的深度为H ，容器露出水面的高度为h ，现从烧杯中取质量为m 的水装入容器内（容器仍可竖直漂浮于水面），待容器再次静止时，烧杯内水面的高度H ´和容器露出水面的高度h´分别会如何变化（）A．H´< H；h´= h B．H´= H；h´< h C．H´< H；h´> h D．H´= H；h´> h 9．如图所示，将重为5N 的小球挂在弹簧测力计下，当小球的一半体积浸在水中时，测力计示数为2N。

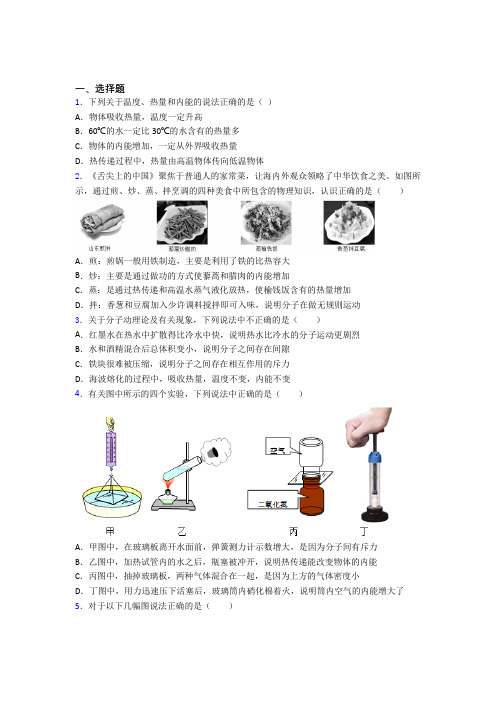

一、选择题1．下列关于温度、热量和内能的说法正确的是（）A．物体吸收热量，温度一定升高B．60℃的水一定比30℃的水含有的热量多C．物体的内能增加，一定从外界吸收热量D．热传递过程中，热量由高温物体传向低温物体2．《舌尖上的中国》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美。

如图所示，通过煎、炒、蒸、拌烹调的四种美食中所包含的物理知识，认识正确的是（）A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭含有的热量增加D．拌：香葱和豆腐加入少许调料搅拌即可入味，说明分子在做无规则运动3．关于分子动理论及有关现象，下列说法中不正确的是（）A．红墨水在热水中扩散得比冷水中快，说明热水比冷水的分子运动更剧烈B．水和酒精混合后总体积变小，说明分子之间存在间隙C．铁块很难被压缩，说明分子之间存在相互作用的斥力D．海波熔化的过程中，吸收热量，温度不变，内能不变4．有关图中所示的四个实验，下列说法中正确的是（）A．甲图中，在玻璃板离开水面前，弹簧测力计示数增大，是因为分子间有斥力B．乙图中，加热试管内的水之后，瓶塞被冲开，说明热传递能改变物体的内能C．丙图中，抽掉玻璃板，两种气体混合在一起，是因为上方的气体密度小D．丁图中，用力迅速压下活塞后，玻璃筒内硝化棉着火，说明筒内空气的内能增大了5．对于以下几幅图说法正确的是（）A．如图甲，瓶中上方清水和下方蓝色硫酸铜溶液静置几天，界面模糊——这个现象形成主要原因是分子间存在相互作用的引力B．如图乙，两个底面很平、很干净的铅柱压在-起后好像“粘”成一个整体，甚至在下面挂上重物也拉不开——这个现象说明分子是不停运动的C．如图丙，玻璃片的重力为G，当测力计显示的示数比G大一些时，才能将玻璃片从水面提起——这个现象主要说明水分子与玻璃分子之间存在引力D．如图丁，两位同学分别握住处于原长的弹簧的两瑞，可以将人比作组成某些物质的分子，物质被压缩，分子间表现出斥力；物质被拉伸，分子间表现为引力，由此可知分子之间引力和斥力不能同时存在6．下列四幅图所示事例中，利用热传递来改变物体内能的是（）A ． 煤炉烧水B ．压缩空气升温C ．钻木取火D ．搓手取暖7．下列现象能说明分子在做无规则运动的是（ ）A ．春天来了，湘江边油菜花盛开，处处闻到浓浓的花香B ．七月份湖南省部分地区发生洪灾，河水中夹带着大量泥沙C ．我国北方地区发生沙尘暴时，空气中弥漫着大量的沙尘D ．冬季，寒潮来临，长沙温度骤降，雪花漫天飞舞8．关于温度、热量和内能，下列说法中正确的是（ ）A ．0℃的冰内能为零B ．物体温度升高内能增大C ．物体温度越高所含热量越多D ．50℃水的内能一定比10℃水的内能多9．甲、乙、丙三个物体的质量关系为m m m =甲乙丙>，当其吸收热量情况如图所示时，升高的温度关系为t t t ∆<∆=∆甲乙丙，则关于这三个物体，下列说法正确的是（ ）A ．乙的比热容最小B ．甲、乙的比热容相等C ．甲、乙的末温一定相等D ．若三个物体的温度都降低1℃，丙放出的热量最少10．下列古诗词、谚语、俗语中蕴含丰富的物理知识，其中分析正确的是（ ） A ．“水晶帘动微风起，满架蔷薇一院香”——“一院香”，分子做永不停息的运动 B ．“煮豆燃豆萁，豆在釜中泣”——燃烧秸秆(豆萁)的过程是内能转化为化学能 C ．“春蚕到死丝方尽，蜡炬成灰泪始干”——蜡烛燃烧是晶体熔化D ．“只要功夫深，铁杵磨成针”——铁杵在磨的过程中温度升高，属于热传递改变物体内能11．在“探究某物质熔化和凝固规律”的实验中，根据实验数据绘制的图像如图所示，则下列说法中正确的是（）A．该物质的熔点为60℃B．在EF阶段，该物质温度不变，内能不变C．该物质熔化过程持续了6min D．该物质在BC阶段的内能不断增加12．关于粒子和宇宙，下列说法正确的是（）A．封闭在容器内的液体很难被压缩，说明分子间有引力B．在质子、分子和原子中，尺度最小的是原子C．用手捏海绵，海绵的体积变小了，说明分子间有间隙D．宇宙是一个有层次的天体结构体系，太阳属于银河系中的一颗恒星二、填空题13．有一根烧红的铁钉，质量3g，放出276J的热量后，温度降低到300°C，则铁钉的初温为__________°C。

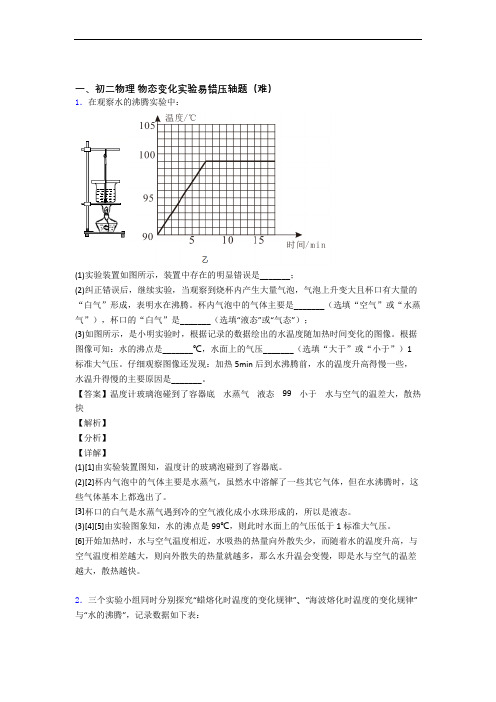

一、初二物理物态变化实验易错压轴题（难）1．在观察水的沸腾实验中：(1)实验装置如图所示，装置中存在的明显错误是_______；(2)纠正错误后，继续实验，当观察到烧杯内产生大量气泡，气泡上升变大且杯口有大量的“白气”形成，表明水在沸腾。

杯内气泡中的气体主要是_______（选填“空气”或“水蒸气”），杯口的“白气”是_______（选填“液态”或“气态”）；(3)如图所示，是小明实验时，根据记录的数据绘出的水温度随加热时间变化的图像。

根据图像可知：水的沸点是_______℃，水面上的气压_______（选填“大于”或“小于”）1标准大气压。

仔细观察图像还发现：加热5min后到水沸腾前，水的温度升高得慢一些，水温升得慢的主要原因是_______。

【答案】温度计玻璃泡碰到了容器底水蒸气液态 99 小于水与空气的温差大，散热快【解析】【分析】【详解】(1)[1]由实验装置图知，温度计的玻璃泡碰到了容器底。

(2)[2]杯内气泡中的气体主要是水蒸气，虽然水中溶解了一些其它气体，但在水沸腾时，这些气体基本上都逸出了。

[3]杯口的白气是水蒸气遇到冷的空气液化成小水珠形成的，所以是液态。

(3)[4][5]由实验图象知，水的沸点是99℃，则此时水面上的气压低于1标准大气压。

[6]开始加热时，水与空气温度相近，水吸热的热量向外散失少，而随着水的温度升高，与空气温度相差越大，则向外散失的热量就越多，那么水升温会变慢，即是水与空气的温差越大，散热越快。

2．三个实验小组同时分别探究“蜡熔化时温度的变化规律”、“海波熔化时温度的变化规律”与“水的沸腾”，记录数据如下表：（1）在三个探究实验中，除秒表、酒精灯、打火机和铁架台外，都用到的主要实验器材还有______________．（2）根据记录表，请你判断下列说法正确的是（_______）A．甲是蜡，乙是海波，丙是水 B．甲是水，乙是蜡，丙是海波C．甲是海波，乙是蜡，丙是水 D．甲是水，乙是海波，丙是蜡（3）为减小误差，探究“海波熔化时温度的变化规律”实验过程中试管中的固体颗粒______________（大/小）一点的好，用如图甲的方式对海波进行加热，而不是用酒精灯直接对试管加热，这样做不但能使试管______________，而且海波的温度上升速度较________（快/慢），便于及时记录各个时刻的温度．（4）实验小组又探究某种液态物质凝固过程中温度随时间变化规律的实验装置，依据实验数据描绘出了该液态物质在凝固过程中温度随时间变化的图像（如图乙），由图像可知，该物质是_______（选填“晶体”或“非晶体”），该物质从开始凝固到完全凝固所用的时间是_________min，此时物质处于___________态,这个过程要_______(吸/放)热．9min末温度计的示数如图丙所示，温度计的示数是______________℃，，此时物质处于______________态．【答案】温度计 B 小受热均匀慢晶体 5 固液共存态放 73 固【解析】(1)这三个实验都需要测量温度，都要用到温度计． (2)由表格中数据知，甲开始吸热升温，当温度达到98℃后，因为温度保持不变，所以达到了沸点，但还在继续吸热，所以甲是水．乙在整个过程中温度不断升高，所以乙是非晶体即蜡．丙开始温度升高，当温度达到48℃时，温度保持不变，一段时间后温度又升高．所以丙是晶体即为海波． (3)探究“海波熔化时温度的变化规律”实验过程中试管中的固体颗粒要小一些，这样能均匀受热；将装有固体的试管放入水中加热，这是水浴法，采用水浴法，固体的温度变化比较均匀，并且变化比较慢，便于记录实验温度； (4)此凝固图象中，有一段时间此物质温度是不变的，故此物质是晶体，这段温度不变的过程就是晶体在凝固；从图象上可以看出，物质从第3min 开始凝固，到第8min凝固结束，凝固过程持续了8min-3min 5min；温度计的分度值是1℃，第9min时，温度计的读数是73℃，此时凝固过程已经结束，因此物质处于固态．点睛：实验难度不大，只要抓住液体沸腾的特点、晶体和非晶体熔化和凝固的特点即可．3．小明猜想，水中加入盐后，一定会对水的凝固点产生影响。

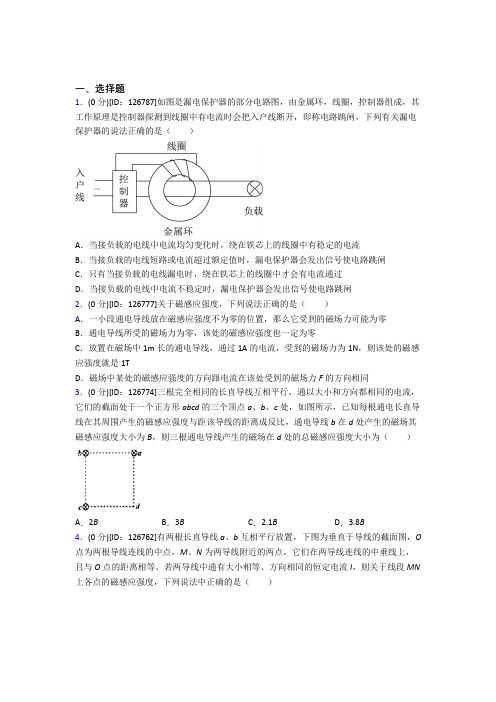

一、选择题1．(0分)[ID：126787]如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是（）A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸2．(0分)[ID：126777]关于磁感应强度，下列说法正确的是（）A．一小段通电导线放在磁感应强度不为零的位置，那么它受到的磁场力可能为零B．通电导线所受的磁场力为零，该处的磁感应强度也一定为零C．放置在磁场中1m长的通电导线，通过1A的电流，受到的磁场力为1N，则该处的磁感应强度就是1TD．磁场中某处的磁感应强度的方向跟电流在该处受到的磁场力F的方向相同3．(0分)[ID：126774]三根完全相同的长直导线互相平行，通以大小和方向都相同的电流，它们的截面处于一个正方形abcd的三个顶点a、b、c处，如图所示，已知每根通电长直导线在其周围产生的磁感应强度与距该导线的距离成反比，通电导线b在d处产生的磁场其磁感应强度大小为B，则三根通电导线产生的磁场在d处的总磁感应强度大小为（）A．2B B．3B C．2.1B D．3.8B4．(0分)[ID：126762]有两根长直导线a、b互相平行放置，下图为垂直于导线的截面图，O 点为两根导线连线的中点，M、N为两导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等。

若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN 上各点的磁感应强度，下列说法中正确的是（）A．M点和N点的磁感应强度大小相等，方向相同B．M点和N点的磁感应强度大小相等，方向相反C．线段MN上各点的磁感应强度都不可能为零D．线段MN上有两个点的磁感应强度为零5．(0分)[ID：126758]如题图所示，为某种用来束缚原子的磁场的磁感线分布情况，以O点（图中白点）为坐标原点，沿Z轴正方向磁感应强度B大小的变化最有可能为（）A．B．C．D．6．(0分)[ID：126755]磁铁的磁性变弱，需要充磁．充磁的方式有两种：图甲是将条形磁铁穿在通电螺线管中；图乙是将条形磁铁夹在电磁铁之间，a、b和c、d接直流电源。

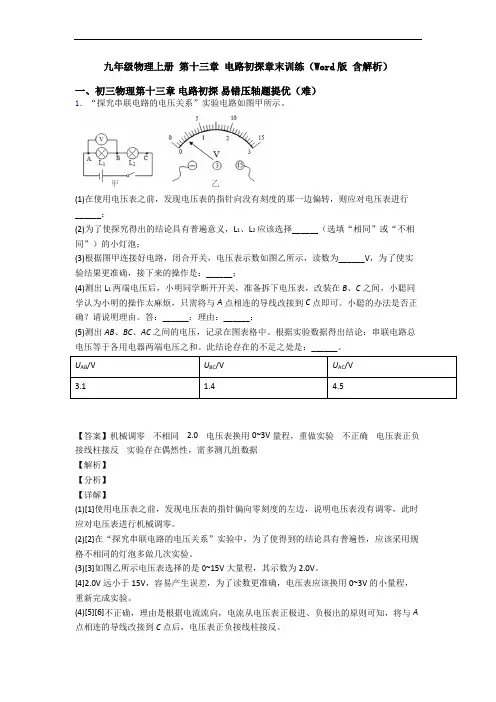

九年级物理上册第十三章电路初探章末训练（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

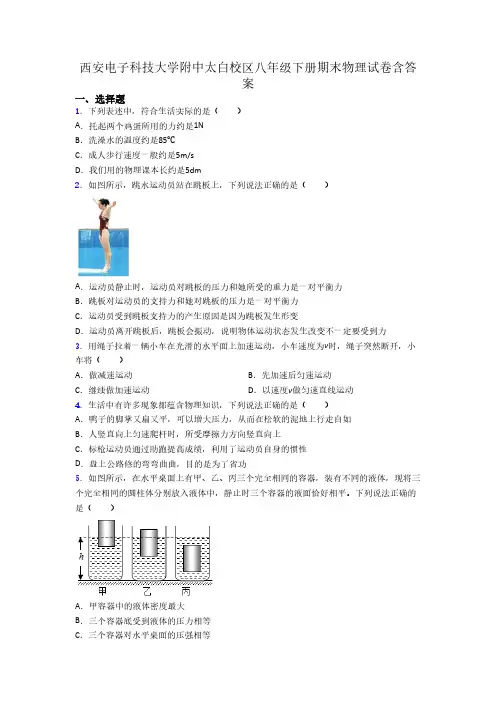

西安电子科技大学附中太白校区八年级下册期末物理试卷含答案一、选择题1．下列表述中，符合生活实际的是（ ）A．托起两个鸡蛋所用的力约是1NB．洗澡水的温度约是85℃C．成人步行速度一般约是5m/sD．我们用的物理课本长约是5dm2．如图所示，跳水运动员站在跳板上，下列说法正确的是（ ）A．运动员静止时，运动员对跳板的压力和她所受的重力是一对平衡力B．跳板对运动员的支持力和她对跳板的压力是一对平衡力C．运动员受到跳板支持力的产生原因是因为跳板发生形变D．运动员离开跳板后，跳板会振动，说明物体运动状态发生改变不一定要受到力3．用绳子拉着一辆小车在光滑的水平面上加速运动，小车速度为v时，绳子突然断开，小车将（ ）A．做减速运动B．先加速后匀速运动C．继续做加速运动D．以速度v做匀速直线运动4．生活中有许多现象都蕴含物理知识，下列说法正确的是（ ）A．鸭子的脚掌又扁又平，可以增大压力，从而在松软的泥地上行走自如B．人竖直向上匀速爬杆时，所受摩擦力方向竖直向上C．标枪运动员通过助跑提高成绩，利用了运动员自身的惯性D．盘上公路修的弯弯曲曲，目的是为了省功5．如图所示，在水平桌面上有甲、乙、丙三个完全相同的容器，装有不同的液体，现将三个完全相同的圆柱体分别放入液体中，静止时三个容器的液面恰好相平。

下列说法正确的是（ ）A．甲容器中的液体密度最大B．三个容器底受到液体的压力相等C．三个容器对水平桌面的压强相等D ．圆柱体下表面受到液体的压力在丙图中最小6．材料相同的甲、乙两个物体分别挂在杠杆A 、B 两端，O 为支点（OA ＜OB ），如图所示，杠杆处于平衡状态．如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会A ．A 端下沉B ．B 端下沉C ．仍保持平衡D ．无法确定7．把木块放入装满水的溢水杯中，溢出水的体积为V 1（如图甲）；用细针将该木块全部压入水中，溢出水的总体积为V 2（如图乙），忽略细针的体积．则A ．木块的质量为ρ水V 2B ．缓慢下压木块的过程中，溢水杯底部受到水的压强变大C ．木块全部压入水中静止时，细针对木块的压力大小为ρ水gV 2D．木块的密度为8．如图所示，是水平地面，物体在水平拉力的作用下，从点匀速直线运动到点，段拉力为，做的功为，功率为；段拉力为200牛，做的功为，功率为，则（ ）A ．，B ．，C ．，D ．，9．小西利用如图甲所示装置从水库底部都匀速打捞正方体物体上岸，绳子上的拉力F 与时间t 的关系如图乙所示，忽略绳重及一切摩擦阻力，则下列判断错误的是（ ）12V V ρ水OQ O Q OP 1F 300N 1F 1W 1P PQ 2F 2F 2W 2P 12:1:1W W =12:1:1P P =12:3:2W W =12:3:2P P =12:2:3W W =12:3:2P P =12:1:1W W =12:3:2P P =A．物体受到的重力为2×104NB．打捞过程中物体所受的最大浮力为5000NC．物体的密度为2×103kg/m3D．物体被打捞离开水面后，拉力的功率为2×103W10．图甲所示，超超在平地上用水平向右的力推木箱，推力随时间变化的图像如图乙所示，木箱速度随时间变化的图像如图丙所示，以下说法正确的是（ ）A．0~3s内推力小于摩擦力B．3s~6s内木箱处于平衡状态C．6s~9s内木箱所受摩擦力大小为3ND．9s~12s内推力做功的功率大小为6W11．如图甲所示：手拉弹簧的力越大，弹簧的______越大，根据此原理制成了测量力的工具弹簧测力计（如图乙），即用弹簧的______大小，间接反映力的大小，则图中小石块的重力是______N。

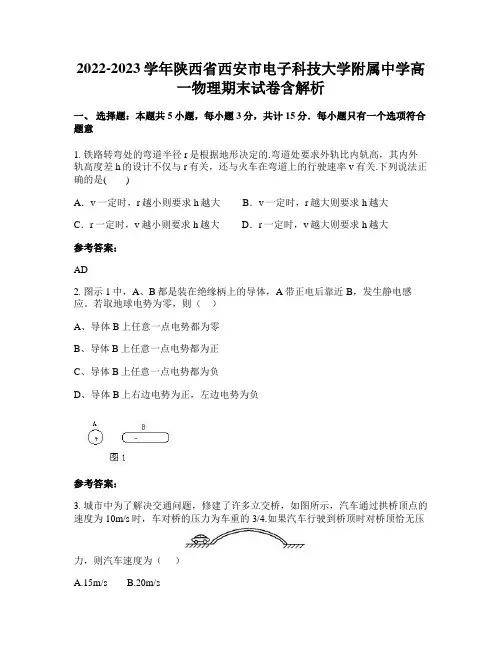

2022-2023学年陕西省西安市电子科技大学附属中学高一物理期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 铁路转弯处的弯道半径r是根据地形决定的.弯道处要求外轨比内轨高，其内外轨高度差h的设计不仅与r有关，还与火车在弯道上的行驶速率v有关.下列说法正确的是()A．v一定时，r越小则要求h越大 B．v一定时，r越大则要求h越大C．r一定时，v越小则要求h越大 D．r一定时，v越大则要求h越大参考答案：AD2. 图示1中，A、B都是装在绝缘柄上的导体，A带正电后靠近B，发生静电感应。

若取地球电势为零，则（）A、导体B上任意一点电势都为零B、导体B上任意一点电势都为正C、导体B上任意一点电势都为负D、导体B上右边电势为正，左边电势为负参考答案：3. 城市中为了解决交通问题，修建了许多立交桥，如图所示，汽车通过拱桥顶点的速度为10m/s时，车对桥的压力为车重的3/4.如果汽车行驶到桥顶时对桥顶恰无压力，则汽车速度为（）A.15m/sB.20m/sC.25m/sD.30m/s参考答案：B4. 如图所示，A、B两物体均处于静止状态，关于B物体的受力情况，下列叙述正确的是A．受到三个力作用，也可能受到四个力作用B．一定受三个力作用C．一定受四个力作用D．一定受地面的支持力作用参考答案：CD5. 如图（a）所示，小球与轻绳—端相连，绕另—端点O在竖直平面内作圆周运动，忽略一切阻力的影响，现测得绳子对小球的拉力随时间变化的图线如图（b）所示，则小球处于最高点位置的时刻是（）A．t1B．t2C．t3D．t4参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. 如图，倾角为30°的斜面上有一个质量为1kg的物块，物块从静止开始以2.5m/s2的加速度加速下滑1m．在物块下滑过程中（重力加速度g取10m/s2）物块的重力做功J，支持力做功J，摩擦力做功J．参考答案：5；0；﹣2.5【考点】功的计算．【分析】根据牛顿第二定律，求解运动中物体受力情况，根据机械能守恒知识点确定机械能是否守恒，再分别由动能和势能表达式求的动能和势能的变化量，结合力作功知识求解摩擦力功．【解答】解：物块从静止开始以 2.5m/s2的加速度加速下滑1m，由△E p=mgh=mgLsinθ=1×10×1×0.5=5J支持力与位移垂直，不做功斜面方向：mgsinθ=5N，根据牛顿第二定律，F合=ma=2.5N，所以物体在运动中受到阻力作用，大小为：f=F合﹣mgsinθ=2.5N，摩擦力做功W=﹣fx=2.5×1=﹣2.5J，故答案为：5；0；﹣2.57. 如图，汽车沿水平路面匀速向右运动，通过定滑轮带一滑块A，当绳与水平方向的夹角为时，若此时物体A的速度为v，则汽车的速度大小为；若物体A的质量为m，则绳对A的拉力T mg（填“>”、“ =”或“<”）。

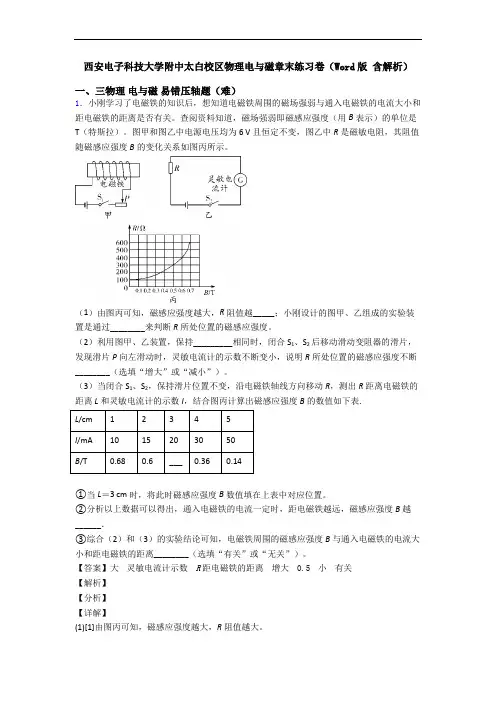

西安电子科技大学附中太白校区物理电与磁章末练习卷（Word版含解析）一、三物理电与磁易错压轴题（难）1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。

查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。

图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。

（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。

（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。

（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。

②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。

【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知，磁感应强度越大，R阻值越大。

[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。

(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
