高中通用技术地质版第二章第二节流程分析练习题-普通用卷

高中通用技术试卷一、单选题1．如图A所示的榫卯结构，构件1的结构如图b所示。

下列构件2的设计方案中正确的是（）A．B．C．D．如图所示是上题图中的摆杆AB、连接杆DE与木质车库门连接处的连接件。

其中图a为加工前所划的加工线，图b是加工后的连接件。

小明在通用技术实践室用宽、厚尺寸正好，长略有冗余的钢板加工该连接件。

请根据题图完成小题。

2．下列是小明设计该零件加工流程时进行的分析，其中不合理的是（）A．可以先划对称线和中心线，再划弯折线和轮廓线，最后冲眼B．加工外形轮廓时，可依据划出的轮廓线进行锯割，然后锉削半圆弧面C．为提高效率可依次连续钻三个圆孔，再进行弯折定形D．弯折后再划两侧销轴孔定位线，钻孔时U 型槽口中间可垫上合适木块用平口钳夹持再行钻孔3．加工该零件时，下列操作中不正确的是（）A．划轮廓线时，轮廓尺寸不应包含锉削余量B．锯割时，可用曲线锯沿着外轮廓线的外沿小心锯割C．装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时不允许戴手套D．中间通孔（固定在车库门上）表面若需倒角，可用大一号的钻头表层浅钻4．某零件的立体图如图甲所示，转动一定角度之后，向主视方向进行正投影，得到图乙。

此时，俯视方向的正投影是（）A．B．C．D．5．如图所示是一款多功能电源插线板，下列关于该插线板的评价中，合理的是（）A．既能放手机，又能充电，符合设计的实用原则B．多种插口组合在一起，符合设计的道德原则C．插线板呈圆形，符合设计的技术规范原则D．外壳材料绝缘，符合设计的可持续发展原则6．如图所示是小明设计的一种简易冲压机模型。

电机转轴带动驱动轮，驱动轮带动连杆(图中未画出连杆，连杆分别与销轴1、销轴2、销轴3连接)，使冲压杆在冲压槽中做上下往复运动。

下列冲压机连杆设计合理的是（）A．B．C．D．7．如图所示的一款手持电动螺丝刀，配有8个精密批头和22个常用批头。

下列关于该工具的说法中，不恰当的是（）A．电动螺丝刀的应用，体现了技术解放人的作用B．功能的实现依赖无级调速技术，体现设计促进技术的革新C．改进夹头，采用双保险夹头设计，体现设计的创新原则D．具有电量显示功能，余电一目了然，体现设计的实用原则8．如图所示的冲压机模型中有构件损坏，工作过程如下：电机转动，从而带动曲柄转动，连杆1 随之产生相应动作，并传动给冲压杆沿着卡槽做上下运动，压紧或松开工件。

高中通用技术《流程与设计》练习题(附答案解析)学校:___________姓名：___________班级：_______________一、选择题1．下列选项中属于自动控制是（）A．骑自行车B．司机驾驶汽车C．十字路口红绿灯D．教室门的开或关2．为了保证安全，传统家用压力锅的使用过程中，要先释放锅内气压后才能打开锅盖。

从流程的角度分析，下列说法错误的是（）A．“放气”和“开锅盖"的先后顺序可以颠倒B．“放气”和“开锅盖”都是流程中的环节C．科学合理的流程，可以为我们的安全提供保障D．“放气”和“开锅盖"是串行工序3．下列有关流程的说法正确的是（）A．流程是为了一定的目的去做事情的顺序B．流程中各环节的划分是固定的C．流程中各环节间的时序不可颠倒D．流程中各环节间的时序可以颠倒4．以下表达方式属于流程的是（）A．B．C．D．5．以下流程安排，合理的是()A．买票上车检票候车B．青霉素皮试观察20分钟无过敏反应注射青霉素C．冷藏螺钉取小螺钉并快速送装配车间隔天装配D．购买电器元件调试焊接底座做灯罩组装台灯6．2019年12月1日被誉为“华东第二通道”商合杭高铁（商丘、合肥段）正式开通运营，如图所示的是G7780车次合肥到亳州停靠站信息表。

下列此信息表说法不正确的是（）A．信息表表达高铁到达流程B．信息表体现了流程的时序C．每一行表示流程的一个环节D．流程的时序是可以颠倒的7．用ATM机取款的流程图如下，下列对该流程的分析不恰当的是（）A．“输入取款金额”和“取现金”两个环节是可以颠倒的B．图中箭头表示时序C．随着技术的发展和进步，该流程还可能进一步优化D．“输入密码”是其中一个环节8．某矩形铁块加工成如图所示的斜面与半圆通孔，以下工艺流程中合理的是（）A．划线→锯割→锉削→钻孔B．划线→钻孔→锯割→锉削C．划线→锯割→锉削D．划线→锯割→钻孔→锉削9．孙宇同学在完成台灯内部电路制作时，需将电子元器件、导线等与电路板焊接在一起。

高中通用技术地质版必修1第二章练习题（无答案）一、选择题1.如图所示是一把喷水太阳伞，伞的顶部有风扇和喷雾装置。

下列关于该伞的设计分析和评价中不正确的是A. 能给使用者带来清凉的感觉，主要考虑了人的因素B. 夏日用水雾降温，符合设计的实用原则C. 增加了制造成本，不符合设计的经济原则D. 利用风扇吹动水雾，考虑到了物的因素2.如图所示为小米台灯。

这款台灯可以变换1600万种色彩，还可以使用手机WiFi控制台灯。

该台灯的设计体现了（）A. 可持续发展原则、美观原则B. 道德原则、经济原则C. 经济原则、技术规范原则D. 美观原则、创新原则3.如图所示是一款利用太阳能和风能供电的新能源路灯，太阳能和风能的利用主要体现了设计的（）A. 美观原则、经济原则B. 技术规范原则、经济原则C. 经济原则、可持续发展原则D. 道德原则、技术规范原则4.如图所示是一个新型插座，可用电视机遥控器控制插座电源，关闭电视机的同时也会自动切断插座的电源。

关于该插座的描述，错误的是（）A. 利用电视遥控器进行总开关控制，体现了实用原则B. 关电视机的同时切断插座上所有电器电源，节省电器待机耗电，体现了可持续发展原则C. 外形设计酷似潜艇，体现了美观原则D. 造型及功能与普通插座有很大区别，没有遵守技术规范原则5.如图所示的电动螺丝刀，其前端的磁性托架可以固定螺丝；内置LED灯，方便在光线不足的环境中使用。

这主要体现了设计的（）A. 实用原则、创新原则B. 经济原则、技术规范原则C. 美观原则、创新原则D. 道德原则、可持续发展原则6.如图所示的餐具是模仿水果蔬菜的外观纹理与色彩而设计的。

餐具选用可降解材料制成,设计体现了功能与审美两大特性。

该设计主要遵循了设计的( )A. 实用、经济和可持续发展原则B. 美观、技术规范和可持续发展原则C. 实用、美观和可持续发展原则D. 美观、技术规范和道德原则7.如图所示的平衡椅，只有两只腿，造型新颖，节省木料，成本低廉，但使用者需要一定的力量与专注度，如果稍不留神或腰腹部放松，就会有跌倒的可能，下列说法错误的是（）A. 只有两只腿的创意造型体现了设计的创新原则B. 成本低廉体现了设计的经济原则C. 因为是创新产品，所以符合设计的实用原则D. 节省木料体现了设计的可持续发展原则8.如图所示是一款被称为lumirC的LED灯，售价59美元（人民币约400元）。

通用技术技术与设计2〔苏教版〕第二单元流程与设计监测试题〔高级卷〕一、选择题：〔20分，每题4分〕1．公共汽车门口写有“先下后上〞的字样，其道理是〔〕。

A．提醒乘客注意安全B．为了提高速度C．减轻负载D．请乘客遵守流程2．煮饭时要先洗米、添水、插电，最后按开关，这是一个简单的流程。

在这种流程中，做事的时间上的先后顺序称为〔〕A．次序B．先后C．时序D．顺序3．旅客搭乘火车的流程有以下几个环节①候车②检票③上车④买票，正确的顺序是〔〕A．①②③④B．④①②③C．④①③②D．③④①②4．在运货车选择不同的运行路线这个案例当中，我们知道，选择最优最短运输路线属于〔〕。

Ａ．工期优化Ｂ．工艺优化Ｃ．本钱优化Ｄ．质量优化5．下面关于流程的表示错误的答案是〔〕。

Ａ．在生产活动中，针对各种不同的生产过程和工艺要求，往往会有响应的流程Ｂ．流程有几个或多个环节组成Ｃ．流程中各个环节出现的时间顺序是不能改变的Ｄ．流程是指假设干环节随着时间变化，依序完成的进程流二、填空题：〔18分，每空2分〕1．流程的改良和优化需要一定的条件，它建立在和提高的根底上，建立在对流程进一步研究的根底上。

2．合理的流程对生活有重要的意义，请你举出例子：〔1〕使生活更安全：〔2〕提高生活质量：〔3〕：〔4〕：三、判断题：〔20分，每题5分〕1．我们班的课程表表现了时间上的顺序，它属于流程图里面的文字表达。

〔〕２．人类的生产和生活中的流程是自然存在的，只要找出其中的规律，按部就班进展就可以了。

〔〕３．流程设计的步骤首先是确定目标，明确任务。

〔〕４．流程的优化设计到工期优化、工艺优化、本钱优化、技术优化、质量优化等优化指标。

〔〕四、案例分析(共42分，第一题每问13分，第二题16分)1．法兰是以钢材为材料制造的用于管道等的连接器件。

从制造工艺上看，有切削法和少切削法两种加工方法，这两种各有优点。

如：切削法工艺简单，而过程消耗的时间太长，生产效率低，而且材料的利用率低。

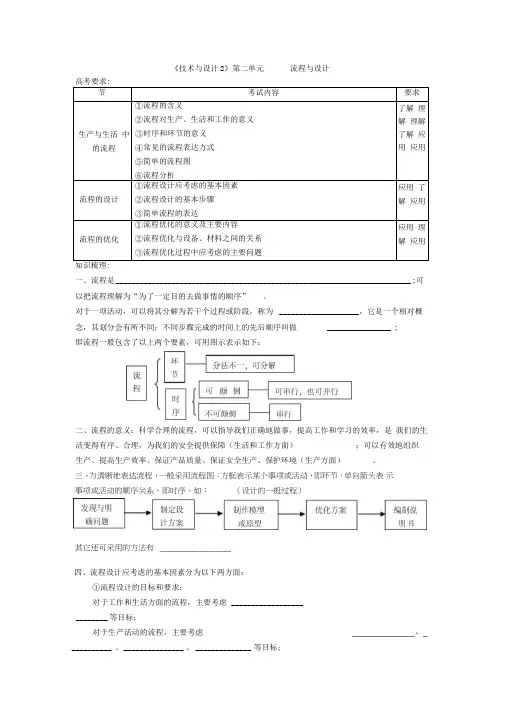

《技术与设计2》第二单元流程与设计节考试内容要求生产与生活中的流程①流程的含义②流程对生产、生活和工作的意义③时序和环节的意义④常见的流程表达方式⑤简单的流程图⑥流程分析了解理解理解了解应用应用流程的设计①流程设计应考虑的基本因素②流程设计的基本步骤③简单流程的表达应用了解应用流程的优化①流程优化的意义及主要内容②流程优化与设备、材料之间的关系③流程优化过程中应考虑的主要问题应用理解应用一、流程是__________________________________________________________________________ ;可以把流程理解为“为了一定目的去做事情的顺序”。

对于一项活动，可以将其分解为若干个过程或阶段，称为____________________ ，它是一个相对概念，其划分会有所不同；不同步骤完成的时间上的先后顺序叫做 ________________ ;即流程一般包含了以上两个要素，可用图示表示如下：二、流程的意义：科学合理的流程，可以指导我们正确地做事，提高工作和学习的效率，是我们的生活变得有序、合理，为我们的安全提供保障（生活和工作方面）；可以有效地组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境（生产方面）。

四、流程设计应考虑的基本因素分为以下两方面：①流程设计的目标和要求：对于工作和生活方面的流程，主要考虑__________________________ 等目标；对于生产活动的流程，主要考虑__________ 、_______________ 、______________ 等目标；三、为清晰地表达流程，一般采用流程图：方框表示某个事项或活动，即环节，单向箭头表示事项或活动的顺序关系，即时序。

如：（设计的一般过程）其它还可采用的方法有__________________②流程设计中的基本因素：主要有 ____________ 、___________ 、 ______________ 、 __________ 、__________ 等；不同的行业的流程有不同的特点，需综合考虑。

通用技术技术与设计2〔苏教版〕第二单元流程与设计习题监测试题〔普通卷〕一、选择题：〔40分每一小题2分〕1．用煤气灶做饭时，一般都要使用排油烟机。

在实际操作时应选择〔〕流程。

A点火－开机－做饭－关机－闭火B点火－开机－做饭－闭火－关机C开机－点火－做饭－闭火－关机D开机－点火－做饭－关机－闭火2．用洗衣机洗衣服时，在实际操作时应选择〔〕。

A注水－加洗衣粉－洗涤－排水－漂洗－脱水B加洗衣粉－注水－浸泡—洗涤－排水－漂洗－脱水C加洗衣粉－注水－洗涤－排水－漂洗－脱水D注水－加洗衣粉－浸泡－洗涤－排水－漂洗－脱水3．邮寄包裹的流程一般可以分解为假设干个小的过程，每个小过程都有明确的任务。

我们把这些小过程称为：〔〕。

A步骤B时序C环节D顺序4．使用高压锅时要先放气再开锅盖，否如此有可能引发爆炸。

从流程的角度来说，如下观点错误的答案是：〔〕。

A任何流程都是可以更改的。

B不可颠倒的时序往往反映了事物的内在规律。

C合理正确的流程引导我们正确做事。

D生活中处处有流程。

5．班级的课程表，属于流程图表达中〔〕表达方法。

A表格表达B图示表达C动画表达D文字表达6．学校组织同学们进展绿化校园的实践活动，高一、一班的任务是种树。

其种树的环节主要有：①放树苗培土，②挖坑，③浇水，④施肥，你认为正确的流程是〔〕。

A①→②→③→④B②→①→③→④C②→④→①→③D ①→②→④→③7．流程设计应考虑的根本因素是〔〕A流程的环节B流程的时序和环节C流程是否以优化D事件活动的内在属性和规律8．以下流程安排，合理的是：〔〕A买票——上车——检票——候车B青霉素皮试——观察20分钟——无过敏反响——注射青霉素C冷藏螺钉——取出螺钉并快速送装配车间——隔天装配D购置电器元件——调试——焊接底座——做灯罩——组装台灯9．居民家庭用电要结实树立安全第一的思想，时刻注意安全防接触用电器时，如下符合安全用电要求的是〔〕A更换灯泡时先关闭开关B用普通胶布包电线接头C用铁丝代替保险丝来使用D用手将触电者拉离电源10．下面关于流程中环节和时序的说法正确的答案是( ) A任何流程环节的时序都是可以调整的B任何流程环节的时序都不能调整C有的流程时序可调整，有的流程时序不可调整D环节多的流程才能调整11．下面关于流程的表示错误的答案是〔〕A在生产活动中，针对各种不同的生产过程和工艺要求，往往会有相应的流程Ｂ流程由几个或多个环节组成C流程中各个环节出现的时间顺序是不能改变的D流程是指假设干环节随着时间变化，依序完成的进程12．为了使某个工作或生产流程的描述清晰可见，我们一般可以使用流程图来表达，如下不属于流程图表达方式的是〔〕A技术样图表达B文字表达C表格表达D图示表达13．无人售票公共汽车，到站后会同时打开前后门，让乘客从前门上车后门下车，并用语音提示，这样做最主要的原因是〔〕A公交车公司的规定B可以看清楚乘客投钱了没有C这样可以流程优化，节省时间D为了让乘客注意安全14．某超市联锁店配送中心位于城郊，每天负责往四个超市地点进展配送工作，考虑到各种线路的组合方案，工作人员通过计算找到了行程的最小值，即最优线路。

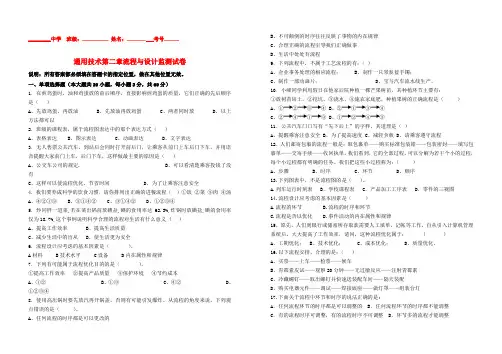

______中学班级：_______ 姓名：_____ 考号____通用技术第二章流程与设计监测试卷说明：所有答案都必须填在答题卡的指定位置，做在其他位置无效。

一、单项选择题（本大题共20小题，每小题3分，共60分）1．在煎鸡蛋时，油和鸡蛋放的前后顺序，直接影响煎鸡蛋的质量，它们正确的先后顺序是（）A、先放鸡蛋，再放油B、先放油再放鸡蛋C、两者同时放D、以上方法都可以2．班级的课程表，属于流程图表达中的那个表达方式（）A、表格表达B、图示表达C、动画表达D、文字表达3．无人售票公共汽车，到站后会同时打开前后门，让乘客从前门上车后门下车，并用语音提醒大家前门上车，后门下车，这样做最主要的原因是（）A、公交车公司的规定.B、可以看清楚乘客投钱了没有C、这样可以使流程优化，节省时间D、为了让乘客注意安全4．我们要养成科学的饮食习惯，请你排列出正确的进餐流程（）①饭②菜③肉④汤A、④②①③ B、③①④② C、③①④② D、①②③④5．炒同样一道菜,若在菜出锅前放碘盐,碘的食用率达62.3%,炸锅时放碘盐,碘的食用率仅为18.7%,这个事例说明科学合理的流程对生活有什么意义 ( )A、提高工作效率B、提高生活质量C、减少生活中的盲从D、使生活更为安全6．流程设计应考虑的基本因素是（）。

A材料 B技术水平 C设备 D内在属性和规律7．下列有可能属于流程优化目的的是（）。

①提高工作效率②提高产品质量③保护环境④节约成本A、①②B、①③C、④②D、①②③④8．使用高压锅时要先放汽再开锅盖，否则有可能引发爆炸。

从流程的角度来说，下列观点错误的是（）。

A、任何流程的时序都是可以更改的B、不可颠倒的时序往往反映了事物的内在规律C、合理正确的流程引导我们正确做事D、生活中处处有流程9．下列流程中，不属于工艺流程的有：（）A、企业事务处理的相应流程；B、制作一只景泰蓝手镯；C、制作一部动画片；D、宝马汽车流水线生产。

10．小峰同学利用假日在他家后院种植一棵芒果树苗，其种植环节主要有：①放树苗培土，②挖坑，③浇水，④施农家底肥，种植果树的正确流程是（）A、①②③④B、②①③④C、②④①③D、①②④③11．公共汽车门口写有“先下后上”的字样，其道理是（）A、提醒乘客注意安全B、为了提高速度C、减轻负载D、请乘客遵守流程12．人们邮寄包裹的流程一般是：取包裹单——购买标准包装箱——包装密封——填写包裹单——交寄手续——收回执单。
