发挥矿渣微粉最大活性性能

国家矿渣微粉新标准国家矿渣微粉是指在矿渣粉磨过程中产生的细颗粒物料，其主要成分是硅酸盐和氧化物等。

矿渣微粉在水泥混凝土中具有很好的活性，可以提高混凝土的强度和耐久性，因此在建筑材料行业中具有广泛的应用前景。

为了规范国家矿渣微粉的生产和使用，国家相关部门制定了国家矿渣微粉新标准，以确保矿渣微粉的质量和性能符合国家标准，同时促进建筑材料行业的健康发展。

首先，国家矿渣微粉新标准对矿渣微粉的化学成分和物理性能进行了详细的规定。

其中，化学成分包括主要成分和有害元素的含量要求，以及气孔率、比表面积、颗粒分布等物理性能指标的要求。

这些规定可以有效地控制矿渣微粉的质量，保证其在混凝土中的稳定性和可靠性。

其次，国家矿渣微粉新标准对矿渣微粉的生产工艺和质量控制提出了严格要求。

生产企业必须按照标准规定的工艺流程进行生产，确保产品的稳定性和一致性。

同时，对生产设备和生产环境也有了相应的规定，以保证生产过程中不会对环境造成污染，保障产品质量。

另外，国家矿渣微粉新标准对矿渣微粉的使用提出了指导性意见。

在混凝土中的掺量、掺配比、搅拌时间等方面都有了详细的规定，以确保矿渣微粉在混凝土中的作用得到充分发挥，提高混凝土的性能。

总的来说，国家矿渣微粉新标准的颁布将对矿渣微粉的生产和使用产生积极的影响。

一方面，这将促进矿渣微粉行业的健康发展，规范市场秩序，提高产品质量；另一方面，这也将推动建筑材料行业的技术进步，提高混凝土的性能，促进建筑结构的安全和耐久性。

总之，国家矿渣微粉新标准的实施将对我国建筑材料行业产生深远影响，为行业的健康发展和建筑结构的安全提供有力支持。

希望生产企业和建筑材料行业能够严格遵守新标准的要求，共同推动我国建筑材料行业迈向更加规范化、科学化和可持续发展的道路。

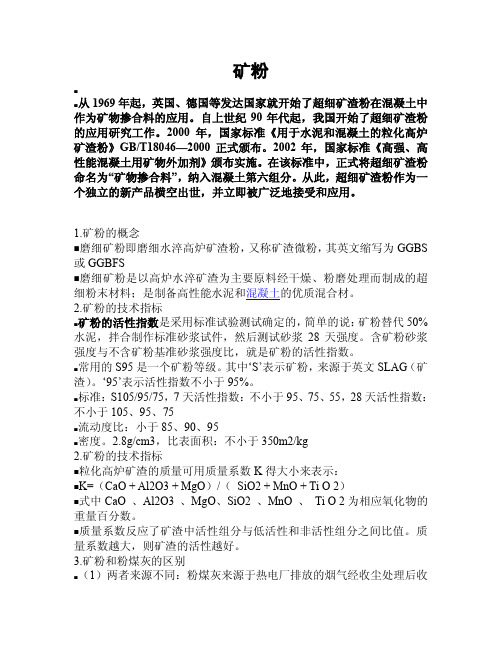

矿粉⏹⏹从1969年起，英国、德国等发达国家就开始了超细矿渣粉在混凝土中作为矿物掺合料的应用。

自上世纪90年代起，我国开始了超细矿渣粉的应用研究工作。

2000年，国家标准《用于水泥和混凝土的粒化高炉矿渣粉》GB/T18046—2000正式颁布。

2002年，国家标准《高强、高性能混凝土用矿物外加剂》颁布实施。

在该标准中，正式将超细矿渣粉命名为“矿物掺合料”，纳入混凝土第六组分。

从此，超细矿渣粉作为一个独立的新产品横空出世，并立即被广泛地接受和应用。

1.矿粉的概念⏹磨细矿粉即磨细水淬高炉矿渣粉，又称矿渣微粉，其英文缩写为GGBS 或GGBFS⏹磨细矿粉是以高炉水淬矿渣为主要原料经干燥、粉磨处理而制成的超细粉末材料；是制备高性能水泥和混凝土的优质混合材。

2.矿粉的技术指标⏹矿粉的活性指数是采用标准试验测试确定的，简单的说：矿粉替代50%水泥，拌合制作标准砂浆试件，然后测试砂浆28天强度。

含矿粉砂浆强度与不含矿粉基准砂浆强度比，就是矿粉的活性指数。

⏹常用的S95是一个矿粉等级。

其中…S‟表示矿粉，来源于英文SLAG（矿渣）。

…95‟表示活性指数不小于95%。

⏹标准：S105/95/75，7天活性指数：不小于95、75、55，28天活性指数：不小于105、95、75⏹流动度比：小于85、90、95⏹密度。

2.8g/cm3，比表面积：不小于350m2/kg2.矿粉的技术指标⏹粒化高炉矿渣的质量可用质量系数K得大小来表示：⏹K=（CaO + Al2O3 + MgO）/（SiO2 + MnO + Ti O 2）⏹式中CaO 、Al2O3 、MgO、SiO2 、MnO 、Ti O 2为相应氧化物的重量百分数。

⏹质量系数反应了矿渣中活性组分与低活性和非活性组分之间比值。

质量系数越大，则矿渣的活性越好。

3.矿粉和粉煤灰的区别⏹（1）两者来源不同：粉煤灰来源于热电厂排放的烟气经收尘处理后收集得到的飞灰；而磨细矿粉则是由炼铁高炉排出的熔融态矿渣经水淬（粒化）后再进行干燥、磨细加工而得到的超细粉末。

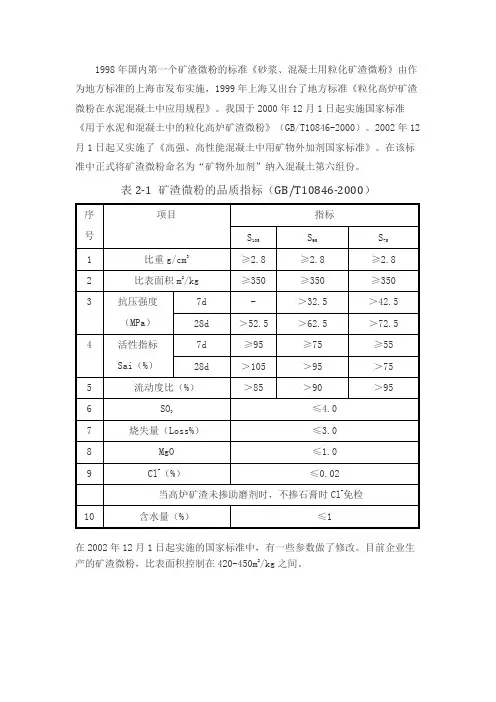

1998年国内第一个矿渣微粉的标准《砂浆、混凝土用粒化矿渣微粉》由作为地方标准的上海市发布实施，1999年上海又出台了地方标准《粒化高炉矿渣微粉在水泥混凝土中应用规程》。

我国于2000年12月1日起实施国家标准《用于水泥和混凝土中的粒化高炉矿渣微粉》（GB/T10846-2000）。

2002年12月1日起又实施了《高强、高性能混凝土中用矿物外加剂国家标准》。

在该标准中正式将矿渣微粉命名为“矿物外加剂”纳入混凝土第六组份。

表2-1 矿渣微粉的品质指标（GB/T10846-2000）
在2002年12月1日起实施的国家标准中，有一些参数做了修改。

目前企业生产的矿渣微粉，比表面积控制在420-450m2/kg之间。

混凝土用矿渣粉标准一、前言混凝土是建筑工程中常见的一种建筑材料，其性能的优劣直接影响着建筑物的使用寿命和安全性能。

为了提高混凝土的性能，降低建筑成本，矿渣粉成为了混凝土中常用的掺合料之一。

本文将详细介绍混凝土用矿渣粉的标准，包括矿渣粉的原料、物理化学性质以及使用标准等。

二、矿渣粉的原料矿渣粉是指在冶金工业生产过程中产生的矿渣，经过磨细而得到的细粉末。

矿渣粉的原料主要包括高炉矿渣、钢渣、硅酸盐渣、铝渣等。

这些原料经过处理和加工后，可以得到细度一定的矿渣粉。

矿渣粉的原料应当符合以下要求：1. 原料应当来自于正规的冶金工业生产企业，经过质量检测合格后方可使用。

2. 原料应当符合国家的相关标准和规定，例如GB/T 18046-2014《钢铁冶炼矿渣用于水泥和混凝土中的化学成分和物理性能的测定》等。

3. 原料应当经过充分的加工和处理，确保其细度符合使用标准的要求。

三、矿渣粉的物理化学性质矿渣粉作为混凝土中的掺合料，其物理化学性质直接影响着混凝土的性能。

因此，矿渣粉的物理化学性质应当符合以下标准：1. 比表面积：矿渣粉的比表面积应当大于400m2/kg。

2. 活性指数：矿渣粉的活性指数应当大于75%。

3. 化学成分：矿渣粉的化学成分应当符合国家相关标准和规定，例如《水泥用矿渣粉》GB/T 18046-2014等。

4. 硅酸盐含量：矿渣粉的硅酸盐含量应当大于35%。

5. 水分含量：矿渣粉的水分含量应当小于1%。

四、矿渣粉的使用标准矿渣粉作为混凝土中的掺合料，其使用标准应当符合以下要求：1. 控制矿渣粉的掺量：矿渣粉的掺量应当根据混凝土的强度等级、使用环境和设计要求等因素进行控制。

一般掺量应当小于50%。

2. 矿渣粉的细度：矿渣粉的细度应当符合设计要求，一般要求其筛余物不超过5%。

3. 混凝土的性能：混凝土使用矿渣粉后，其强度、耐久性、抗裂性、抗渗性等性能应当符合国家相关标准和规定。

4. 矿渣粉的质量控制：矿渣粉的质量应当符合国家相关标准和规定，同时应当建立健全的质量控制体系，定期进行质量检测。

混凝土中矿渣微粉的应用技术规程一、前言随着经济的快速发展，建筑业的需求量也越来越大。

为了满足建筑业的需求，建筑材料的开发和研究逐渐成为了一项重要的工作。

混凝土是建筑业中最重要的材料之一，而矿渣微粉则是混凝土中的一种重要添加剂。

本技术规程将详细介绍矿渣微粉在混凝土中的应用技术。

二、矿渣微粉的概述矿渣微粉是指由冶金和热电厂在生产过程中所产生的高炉渣、煤灰等工业废弃物经过研磨后得到的粉状物质。

矿渣微粉不仅可以替代部分水泥，在混凝土中起到增强材料的作用，而且还能改善混凝土的工作性能和耐久性能。

矿渣微粉在混凝土中应用广泛，已成为建筑行业不可或缺的重要添加剂。

三、矿渣微粉在混凝土中的应用技术1. 矿渣微粉的添加量矿渣微粉的添加量通常为水泥用量的10%-30%。

在确定矿渣微粉的添加量时，需要考虑混凝土的强度等级、使用环境等因素。

2. 矿渣微粉的掺和方法将矿渣微粉与水泥、骨料等混合后，再加入适量的水进行搅拌。

同时，需要控制搅拌时间和搅拌速度，以保证混凝土的均匀性和流动性。

3. 矿渣微粉的物理性能矿渣微粉具有较高的细度和活性，可以充分填充混凝土中的空隙，提高混凝土的密实度和耐久性能。

同时，矿渣微粉还可以促进水泥水化反应，产生更多的水化产物，从而提高混凝土的强度和耐久性。

4. 矿渣微粉对混凝土性能的影响矿渣微粉在混凝土中的应用可以改善混凝土的工作性能和耐久性能。

具体表现为：增加混凝土的流动性，提高混凝土的抗裂性、抗渗性和耐久性；减少混凝土的收缩和割裂；提高混凝土的早期强度和长期强度。

5. 矿渣微粉的适用范围矿渣微粉适用于各种混凝土结构，特别是适用于高性能混凝土、大体积混凝土、海洋混凝土、耐久混凝土等。

四、矿渣微粉在混凝土中的注意事项1. 矿渣微粉应在混凝土中充分掺和，以保证混凝土的均匀性和流动性。

2. 矿渣微粉的添加量应根据混凝土的强度等级、使用环境等因素进行合理调整。

3. 搅拌时间和搅拌速度应控制在适当的范围内，以保证混凝土的均匀性和流动性。

怎样激发矿渣的活性发布: 2010-12-14 10:42 | 编辑: 太阳 | 来源: 网络转载【水泥人网】摘要:矿渣是一种具有“潜在水硬性”的材料，即：其单独存在时，基本无水硬性。

但受到某些激发作用后，就呈现出水硬性。

常用的激发方式有两大类，一是物理激发：高细粉磨（采用助磨剂）；二是化学激发：采用对混凝土耐久性无害的化学物质，激发矿渣水泥的活性。

化学激发方式，可分为：碱激发、硫酸盐激发等多种激发形式。

（一）物理激发固体物料在施加冲击、剪切、摩檫、压缩、延伸等机械力作用后，其内部晶体结构会不规则化和产生多相晶型转变，导致晶格缺陷发生、比表面积增大、表面能增加等，随之物料的热力学性质、结晶学性质、物理化学性质等都会发生规律性变化。

机械粉碎是采用机械能使物料由大颗粒变成小颗粒的工艺过程。

在粒径减小的同时，自身的晶体结构、化学组成、物理化学性质发生机械化学变化的主要方面包括：1.被激活物料原子结构的重排和重结晶；表面层自发地重组，形成非晶质结构。

2.外来分子（气体、表面活性剂等）在新生成的表面上自发地进行物理吸附和化学吸附。

3.被粉碎物料的化学组成变化及颗粒之间的相互作用和化学反应。

4.被粉碎物料物理性能变化。

这些变化并非在所有的粉碎作业中都能显著存在，它与机械力的施加方式、粉碎时间、粉碎环境以及被粉碎物料的种类、粒度、物理化学性质等，都有密切的关系。

用于水泥工业的工业固体废弃物，一般细粉的水化速度比水泥慢得多，经测试表明：颗粒大小在80μm（比表面积300m2/kg）左右时，高炉矿渣水化90天左右才能产生与硅酸盐水泥熟料水化28天时相应的强度；粉煤灰则需150天左右才能达到相应的强度。

对上述工业废渣进行粉磨到产品颗粒大小大部分在45μm（比表面积450m2/kg）左右时，扩大了水化反应时的表面积，相应地可以较大幅度地提高它们的水化速度，使它们能在较短时间内产生较高的强度。

（二）化学激发粒化高炉矿渣单独与水拌合时，反应极慢，得不到足够的强度；但在氢氧化钙溶液的中就能够发生水化，而在饱和的氢氧化钙溶液中反映更快，并产生一定的强度。

矿渣微粉对混凝土性能的影响以及实际应用玉溪新平永发新型建材有限公司矿渣的全称是粒化高炉矿渣。

它是钢铁厂冶炼生铁时产生的废渣，在高炉炼铁过程中，生成了以硅酸盐与硅铝酸盐为主要成分的熔融物浮在铁水表面，定期从排渣口排出，经过空气或水急冷处理，形成粒状颗粒物，这就是粒化高炉矿渣。

矿渣微粉是将符合GB/T203 标准规定的粒化高炉矿渣经干燥、粉磨(或添加少量石膏一起粉磨)达到相当细度且符合相应活性指数的粉体。

(矿渣微粉磨时允许加入助磨剂，加入量不得大于矿渣微粉质量的1%)，这就是矿渣微粉。

矿渣微粉的意义作用：矿渣微粉具有潜在的水硬性和较强的混凝土活性，是水泥和混凝土的优质掺合料。

随着粉磨工艺技术的发展及预拌混凝土的兴起，超细矿渣微粉得以广泛应用。

自八十年代以来，英、美、加、日、法、澳等国相继制定了国家标准，使矿渣微粉的应用得到有序的发展，我国在多年研究的基础上，也于2000 年4 月发布、12 月开始实施国家新标准GB/T18046-2000 《用于水泥和混凝土中的粒化高炉矿渣微粉》，必将促进我国矿渣粉的推广使用和提高混凝土的性能及质量。

矿渣微粉用于配制预拌混凝土，不但可以高比例的等量替代水泥(一般可代替30%～50%的水泥)，而且可以大大改善混凝土的性能，如泌水少、流动度和可塑性好，水化热降低，有利于防止大体积混凝土内部温升引起的裂缝和变形。

掺有矿渣微粉的硬化混凝土具有良好的抗硫酸盐、抗氯盐、抗碱性能，并且能大幅度提高长期强度，具有良好的耐久性，可达到节能、降本、环保、利废的目的，已越来越多地应用于各类重点建设工程。

1 矿渣微粉对混凝土性能的影响1.1 矿渣微粉对混凝土强度的影响在标准养护条件下，水泥硬化28 天后，矿渣微粉仍继续水化，发挥强度效应，其强度增长幅度在14%～38%，并与矿渣微粉的比表面积呈负相关(见表1)。

表1 矿渣微粉水泥胶砂强度发展备注：我公司生产的95矿渣微粉比表已经达到430-450m²/kg1.2矿渣微粉对混凝土耐久性的影响混凝土在硬化过程中，水泥水化反应产生大量的水化热，而混凝土的内部和表面散热速度不一样，致使形成较大的温差，就会导致混凝土不均匀温度变形而产生拉应力，一旦拉应力超过混凝土即时的抗拉强度，就会在混凝土内部或表面产生裂缝，是混凝土早期开裂的主要因素之一，这种裂缝通常是贯穿性有害裂缝，对混凝土的耐久性非常不利。

矿渣粉标准粉的比表面积
矿渣粉的比表面积正常范围一般在平方米/千克之间，具体范围还需要根据矿渣粉的生产工艺和质量进行确定。

如果矿粉比表面积≤350㎡/kg，活性较低，3d活性发挥较差，而且差距较小，一般活性指数A3达28%\~31%，28d活性发挥也较差，一般活性指数A28达80%\~89%。

当矿粉比表面积在400±20㎡/kg时，活性发挥较好，考虑到不同品种矿渣性能差异及粉磨耗能制约，这个区间内的比表面积是相对比较适宜的。

当矿粉比表面积≥450㎡/kg时，3d和28d活性都发挥得比较充分，但具体使用时要与当前生产水泥品种所需相匹配，避免过粉磨的微粉耗能增加，达不到最佳经济控制指标。

如需了解更多信息，建议咨询相关行业专家或查阅相关论坛。

矿渣微粉随着人们对矿渣微粉的性能和经济价值的逐渐认识，最近几年，很多水泥企业、水泥制品、混凝土企业都在生产、应用矿渣微粉。

由于矿渣、水泥物料的粒度、易磨性等条件不同，生产矿渣微粉历史短，经验不足等原因，有些企业生产矿渣微粉的设备产量低、电耗高，矿渣微粉的活性指数低，没有完全发挥矿渣微粉最大活性性能。

针对这些问题，探讨如何在粉磨矿渣电耗比较低的情况下，提高矿渣微粉的比表面积，提高矿渣微粉活性指数，发挥其最大的活性性能。

高活性指数矿渣微粉应用到水泥可等量替代大量熟料、应用到混凝土可等量替代大量水泥，并且能够提高混凝土的综合性能，达到降低生产成本、节能减排目的。

矿渣在粉磨过程中，比表面积增长十分缓慢，当矿渣微粉比表面积大于450㎡/kg时，由于研磨介质产生静电吸附现象，造成颗粒聚集、糊球，致使磨机产量降低，电耗增加，产品比表面积降低。

有的企业为了提高产量降低电耗，在矿渣粉磨的同时加入10%左右的粉煤灰，起到助磨作用，其结果是磨机产量有所提高，矿渣微粉活性却下降，其潜在的活性性能却没有完全发挥，这种矿渣微粉只能掺入水泥15%以下，才能保证原水泥的强度指标不降低。

目前国内大多数企业生产矿渣微粉比表面积在380㎡/kg～420㎡/kg之间，矿渣微粉活性并没有完全发挥，掺入水泥后虽然后期强度有所增长，但是，3d强度却降低3～5Mpa，活性指数≤S75级矿渣微粉国家标准。

这种粉磨方式存在：一、磨机产量低，电耗高。

在普通的球磨机生产中，单独粉磨矿渣的平均电耗是粉磨水泥的2～3倍。

按邦德方法计算，粉磨功指数为23kwh/t的矿渣，产品比表面积达到450㎡/㎏时，常规配球的φ2.4m×13m 开流磨产量尚不足7t/h，3.2m*13m产量25t国内外多数企业利用开路球磨机生产矿渣微粉，在不掺粉煤灰的情况下，比表面积450㎡/㎏以上时，电耗达到90kwh/t～130kwh/t，统计数据见表1。

表1 矿渣微粉比表面积450㎡/㎏以上，各规格开路球磨机产量与电耗1.83m×7.0m2.2m×7.0m 2.4m×13m 2.6m×13m3.0m×13m 3.2m×13m 磨机规格1.8~2.83.0~4.0 7.0~9.0 9.0~11.0 13.0~15.0 20.0~25.0 台时t/h电耗kwh/t135～90 125～95 115～90 110～90 105～90 100～90二、矿渣微粉活性指数低。
