一、工程概况本工程为XX项目电力设施电缆铺设安装工程，工程地点位于XX地区。
本工程主要内容包括电缆铺设、电缆桥架安装、电缆终端头制作、电缆接头制作等。
二、施工准备1. 施工人员：组织一支专业、技术熟练的施工队伍，包括电缆铺设工、桥架安装工、电缆终端头制作工、电缆接头制作工等。
2. 施工材料：电缆、桥架、电缆附件、绝缘材料、紧固件等。
3. 施工设备：电缆敷设机、电缆终端头制作设备、电缆接头制作设备、电缆卷筒、电缆盘等。
4. 施工图纸：详细查阅施工图纸，明确电缆走向、电缆型号、规格、桥架安装位置等。
5. 施工安全措施：制定施工安全措施，确保施工过程中人员、设备、材料的安全。
三、施工步骤1. 电缆敷设（1）电缆敷设前，检查电缆型号、规格、绝缘电阻等是否符合要求。
（2）根据电缆走向，合理规划电缆敷设路径，确保电缆敷设过程中不与其他设施发生冲突。
（3）使用电缆敷设机进行电缆敷设，注意电缆敷设过程中的弯曲半径、拉伸力等。
（4）电缆敷设完毕后，对电缆进行外观检查，确保电缆无破损、扭曲等现象。
2. 电缆桥架安装（1）根据施工图纸，确定桥架安装位置、高度、间距等。
（2）使用专用工具进行桥架安装，确保桥架安装牢固、水平。
（3）桥架安装完毕后，检查桥架连接是否紧密，确保电缆在桥架内安全运行。
3. 电缆终端头制作（1）根据电缆型号、规格，选用合适的终端头制作设备。
（2）按照终端头制作工艺，进行电缆终端头制作。
（3）终端头制作完成后，进行绝缘测试，确保终端头绝缘性能良好。
4. 电缆接头制作（1）根据电缆型号、规格，选用合适的电缆接头制作设备。
（2）按照电缆接头制作工艺，进行电缆接头制作。
（3）电缆接头制作完成后，进行绝缘测试，确保接头绝缘性能良好。
四、施工质量保证1. 严格按照施工图纸和施工规范进行施工，确保工程质量。
2. 施工过程中，对电缆、桥架、终端头、接头等材料进行严格检验，确保材料质量。
3. 施工过程中，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。
电缆改造工程施工方案1. 引言本文档旨在提供电缆改造工程施工方案的详细介绍和执行步骤。
电缆改造工程是指对已有的电缆系统进行升级和改进，以提高其性能和可靠性。
本方案将涉及施工计划、资源需求、安全措施以及质量管理等方面。
2. 施工计划2.1项目概述本项目旨在对现有电缆系统进行改造，以解决现有系统中存在的问题，并提高系统性能和可靠性。
改造工程将侧重于以下几个方面：•替换老化和损坏的电缆•增加电缆的负载容量•优化电缆的布置和连接方式2.2施工目标本项目的主要目标包括：•提高电缆系统的可靠性和安全性•提高电缆系统的运行效率•提升电缆系统的负载容量，以满足未来的扩展需求•减少电缆系统故障率和维护成本2.3施工步骤本项目的施工步骤如下：1.进行电缆系统的调研和评估，确定需要改造的区域和电缆类型。
2.制定详细的工程计划，包括物料采购、施工进度和资源调配等。
3.进行电缆排布和连接的设计和规划。
4.进行电缆的拆卸和更换。
5.安装新的电缆，并进行必要的连接和测试。
6.对改造后的电缆系统进行验收和调试。
7.做好施工记录和文档，包括电缆布线图、连接图和操作手册等。
3. 资源需求3.1人力资源本项目需要配备以下人员：•项目经理：负责项目的整体管理和协调•施工队长：负责现场施工和工人安全•电工：负责电缆的拆卸和安装•测试工程师：负责对电缆系统的测试和调试3.2物料和设备为了完成电缆改造工程，需要准备以下物料和设备：•新的电缆和连接器•处理损坏电缆所需的维修工具•测试仪器和设备，如电阻测试仪、振动测试仪等。
4. 安全措施在进行电缆改造工程时，安全是首要考虑的因素。
以下是一些安全措施的建议：1.所有施工人员必须佩戴适当的个人防护装备，如安全帽、安全鞋和手套等。
2.在工作区域内设置明显的警示标志，提醒他人注意施工现场。
3.在电缆施工区域周围搭建围挡，限制其他人员的进入。
4.确保施工现场有足够的通风和照明。
5.在施工前对现有电缆系统进行全面的安全检查和评估。
![[项目]电缆敷设改造施工方案](https://img.taocdn.com/s1/m/38e17add6aec0975f46527d3240c844769eaa0bd.png)

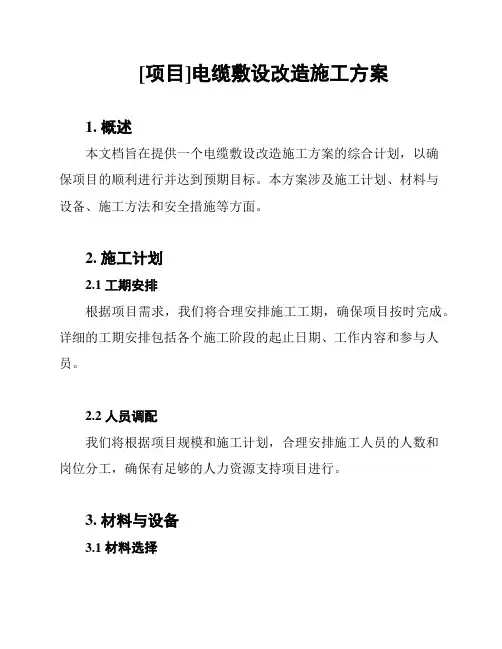

[项目]电缆敷设改造施工方案1. 概述本文档旨在提供一个电缆敷设改造施工方案的综合计划，以确保项目的顺利进行并达到预期目标。
本方案涉及施工计划、材料与设备、施工方法和安全措施等方面。
2. 施工计划2.1 工期安排根据项目需求，我们将合理安排施工工期，确保项目按时完成。
详细的工期安排包括各个施工阶段的起止日期、工作内容和参与人员。
2.2 人员调配我们将根据项目规模和施工计划，合理安排施工人员的人数和岗位分工，确保有足够的人力资源支持项目进行。
3. 材料与设备3.1 材料选择我们将根据项目需求和技术要求，选择合适的电缆材料，确保其质量符合相关标准。
3.2 设备准备我们将提前准备所需的施工设备，并进行检修和调试，以确保设备在施工过程中正常运行。
4. 施工方法4.1 电缆敷设我们将根据施工图纸和设计要求，采用合适的电缆敷设方法，确保电缆的安全敷设和连接。
4.2 管线维护在施工过程中，我们将对已有的管线进行维护和保护，以防止损坏和事故发生。
4.3 安全考虑我们将重视施工安全，采取必要的安全措施和防护措施，确保施工过程中人员安全和环境保护。
5. 质量控制我们将建立严格的质量管理制度，对施工过程进行监控和检查，确保施工质量符合相关要求。
6. 项目管理我们将建立有效的项目管理机制，包括项目进度跟踪、问题解决和沟通协调，以确保项目顺利进行。
7. 风险评估与应对措施我们将对项目进行全面的风险评估，及时采取相应的应对措施，减少项目风险。
8. 项目验收在施工完成后，我们将进行项目的验收，确保项目达到设计要求和客户需求。
---以上为电缆敷设改造施工方案的简要内容概述，具体细节和实施计划将根据项目的具体情况进行进一步补充和调整。

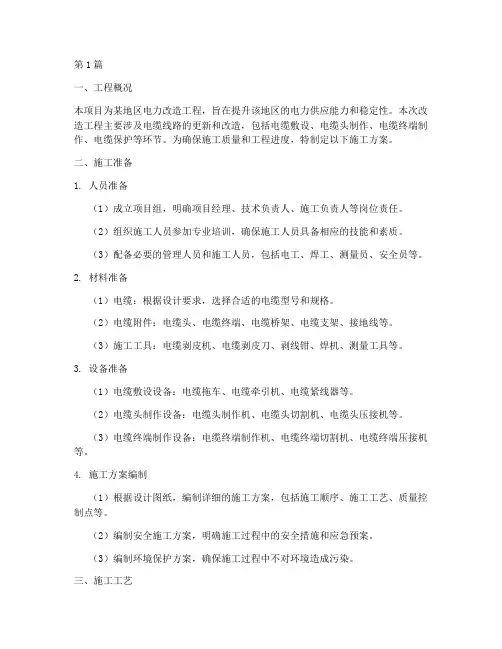

第1篇一、工程概况本项目为某地区电力改造工程，旨在提升该地区的电力供应能力和稳定性。
本次改造工程主要涉及电缆线路的更新和改造，包括电缆敷设、电缆头制作、电缆终端制作、电缆保护等环节。
为确保施工质量和工程进度，特制定以下施工方案。
二、施工准备1. 人员准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等岗位责任。
（2）组织施工人员参加专业培训，确保施工人员具备相应的技能和素质。
（3）配备必要的管理人员和施工人员，包括电工、焊工、测量员、安全员等。
2. 材料准备（1）电缆：根据设计要求，选择合适的电缆型号和规格。
（2）电缆附件：电缆头、电缆终端、电缆桥架、电缆支架、接地线等。
（3）施工工具：电缆剥皮机、电缆剥皮刀、剥线钳、焊机、测量工具等。
3. 设备准备（1）电缆敷设设备：电缆拖车、电缆牵引机、电缆紧线器等。
（2）电缆头制作设备：电缆头制作机、电缆头切割机、电缆头压接机等。
（3）电缆终端制作设备：电缆终端制作机、电缆终端切割机、电缆终端压接机等。
4. 施工方案编制（1）根据设计图纸，编制详细的施工方案，包括施工顺序、施工工艺、质量控制点等。
（2）编制安全施工方案，明确施工过程中的安全措施和应急预案。
（3）编制环境保护方案，确保施工过程中不对环境造成污染。
三、施工工艺1. 电缆敷设（1）根据设计要求，确定电缆敷设路径。
（2）清理敷设路径，确保路径畅通。
（3）采用电缆拖车、电缆牵引机等设备进行电缆敷设。
（4）电缆敷设过程中，注意电缆的弯曲半径，避免损坏电缆。
2. 电缆头制作（1）选择合适的电缆头制作机，进行电缆剥皮。
（2）根据电缆型号和规格，制作电缆头。
（3）对电缆头进行压接，确保电缆头连接牢固。
3. 电缆终端制作（1）选择合适的电缆终端制作机，进行电缆剥皮。
（2）根据电缆型号和规格，制作电缆终端。
（3）对电缆终端进行压接，确保电缆终端连接牢固。
4. 电缆保护（1）在电缆敷设完成后，对电缆进行保护，防止电缆受到损坏。
改造工程电缆施工方案一、前言改造工程电缆施工方案主要是为了确保在电缆改造过程中能够对电缆进行正确、安全、高效、精确、迅速的施工工作。
二、施工前准备在进行电缆施工之前，我们需要进行一系列的准备工作。
1. 确定施工范围和内容首先，需要明确改造工程电缆的具体范围和内容，包括要更换的电缆类型、规格、长度等信息。
对施工区域进行详细的勘测和测量，确保施工计划的准确性。
2. 制定施工方案根据实际情况制定施工方案，包括施工时间表、工程进度计划、施工人员配备、施工材料准备等。
3. 确定施工条件在施工前需要对施工条件进行详细的调查和确定，包括施工区域的地形、地貌、气候等情况，为施工提供必要的支持。
4. 保障施工安全制定施工安全方案，明确施工中可能遇到的风险和安全事故的应急处理措施，为施工安全提供保障。
5. 调配施工人员和设备根据施工计划调配施工人员和设备，确保施工的顺利进行。
6. 准备相关文件和证件准备相关施工文件和证件，包括施工许可证、施工图、材料清单等。
三、施工流程改造工程电缆的施工过程主要包括以下步骤：1. 施工区域布置首先在施工区域布置施工设施和设备，包括搭建施工临时工棚、安装临时电源、调配施工机械设备等。
2. 旧电缆的拆除拆除旧电缆，并对拆除的电缆进行清点和记录，确保拆除工作的安全和准确性。
3. 新电缆的铺设铺设新电缆，包括敷设电缆桥架、接线盒、沟槽等设施，确保新电缆的敷设符合规范要求。
4. 电缆连接对新电缆进行连接，确保连接的牢固和可靠，同时进行电器性能测试，确保电力系统的正常运行。
5. 固定和绝缘对电缆进行固定和绝缘处理，确保电缆的安全和稳定性。
6. 施工清理施工完成后对施工区域进行清理，清除施工垃圾和材料残余，为后续使用提供条件。
四、施工注意事项在进行改造工程电缆施工过程中，需要特别注意以下几点：1. 施工现场管理对施工现场进行管理，包括杜绝乱堆乱放，确保施工现场的整洁和安全。
2. 施工人员安全对施工人员进行安全教育和培训，提高其安全意识，并严格执行安全规定，确保施工人员的安全。
电缆改造工程施工方案目录一、前言二、项目背景三、项目概述四、设计依据与设计目标五、安全与质量控制六、施工组织及管理七、工程施工内容及技术要求八、工程进度计划九、投资估算十、总结与展望一、前言随着城市建设的不断发展，电缆作为输送电力的重要工具在城市中得到广泛应用。
但是，由于电缆老化、供电负载增加等原因，导致电缆故障频发，给城市用电带来一定的影响。
因此，需要对电缆进行改造升级，以提高城市用电的稳定性和安全性。
本文将对电缆改造工程施工方案进行详细介绍。
二、项目背景本项目位于某市区内，主要是对老化电缆进行改造升级，以提高电力供应的可靠性和稳定性，满足城市用电的需求。
项目范围包括更换电缆、设备升级、线路改造等内容。
本项目的实施将对城市的用电环境起到积极的促进作用。
三、项目概述项目名称：电缆改造工程项目地点：某市区项目规模：涉及面积约100平方公里建设内容：更换电缆、设备升级、线路改造等建设期限：6个月竣工时间：预计2023年底四、设计依据与设计目标本项目的设计依据主要包括《电气设计规范》、《城市电力工程施工规范》等相关文件，设计目标是提高城市用电的可靠性和稳定性，减少电缆故障频发的情况。
五、安全与质量控制在施工过程中，必须严格遵守相关安全规定，保障施工人员的安全。
同时，对施工过程进行质量控制，确保工程质量达到设计要求。
施工单位要制定相应的安全生产和质量管理制度，加强现场监督和检查，及时发现并解决问题。
六、施工组织及管理施工单位要合理组织施工人员和设备，按照工程进度计划有序施工。
同时，要加强与监理单位和相关部门的沟通，及时协调解决问题，确保工程进展顺利。
七、工程施工内容及技术要求1. 更换电缆：根据设计要求，更换老化电缆，采用优质材料，确保电缆的质量和使用寿命。
2. 设备升级：对相关设备进行升级改造，提高设备的性能和效率。
3. 线路改造：对线路进行改造，减少线路阻抗，提高供电质量。
八、工程进度计划根据项目要求，制定详细的工程进度计划，按照阶段性目标进行施工，定期检查进度，及时调整计划，确保工程按时竣工。
电缆改造工程施工方案一、前言电缆改造工程旨在对现有电缆系统进行升级和改善，以满足电力传输的需求。
本文将详细介绍电缆改造工程的施工方案。
二、工程概述本电缆改造工程的目标是对现有电缆系统进行更换和升级，以提高电力传输的效率和可靠性。
具体工作包括电缆的拆卸、新电缆的安装、接地的处理等。
三、施工准备1. 确定施工时间和地点，通知相关部门和人员，并制定详细的施工计划。
2. 检查现有电缆系统的情况，确定需要更换的部分，并进行测量和标记。
3. 采购所需的电缆材料和相关设备，并进行验收和备货。
四、施工步骤1. 断电与拆卸a. 提前通知相关用户或部门进行停电操作，并确保所有设备和系统都已安全停机。
b. 根据施工计划，按序拆卸原有电缆，并进行清理和整理。
2. 新电缆敷设a. 根据现场情况以及设计要求，在已清理的区域进行新电缆的敷设，并牢固固定。
b. 保持电缆的水平和垂直，并通过桥架、槽道或地下管道进行正确的铺设。
3. 接地处理a. 根据设计要求，在电缆的起始点和终点进行接地工作，并确保接地电阻符合相关标准。
b. 采用专业工具和设备进行接地焊接，并进行必要的测试和调整。
4. 联接与测试a. 进行电缆的联接工作，使用合适的连接器和工具进行正确的连接。
b. 对安装完成的电缆进行绝缘测试和电阻测试，确保电力传输的安全和可靠。
5. 系统恢复与验收a. 恢复原有电力系统的供电，并确保各项设备和系统正常运行。
b. 进行现场的验收工作，确保工程全部完成，并满足相关质量标准和安全要求。
五、施工注意事项1. 遵守安全操作规程，佩戴个人防护装备，并对施工区域进行合理的封闭和警示。
2. 确保所有材料和设备的质量符合要求，并进行必要的检测和测试。
3. 施工过程中，及时处理施工中出现的问题，并与相关部门或人员进行有效沟通。
4. 保持施工现场的整洁和有序，及时清理和处理产生的垃圾和废料。
六、施工总结通过本次电缆改造工程的施工，现有电缆系统得到了有效的改善和升级，提高了电力传输的效率和可靠性。

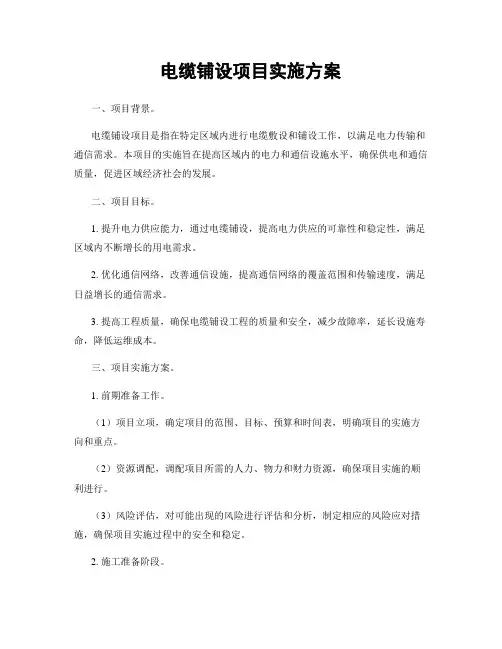

电缆铺设项目实施方案一、项目背景。
电缆铺设项目是指在特定区域内进行电缆敷设和铺设工作，以满足电力传输和通信需求。
本项目的实施旨在提高区域内的电力和通信设施水平，确保供电和通信质量，促进区域经济社会的发展。
二、项目目标。
1. 提升电力供应能力，通过电缆铺设，提高电力供应的可靠性和稳定性，满足区域内不断增长的用电需求。
2. 优化通信网络，改善通信设施，提高通信网络的覆盖范围和传输速度，满足日益增长的通信需求。
3. 提高工程质量，确保电缆铺设工程的质量和安全，减少故障率，延长设施寿命，降低运维成本。
三、项目实施方案。
1. 前期准备工作。
（1）项目立项，确定项目的范围、目标、预算和时间表，明确项目的实施方向和重点。
（2）资源调配，调配项目所需的人力、物力和财力资源，确保项目实施的顺利进行。
（3）风险评估，对可能出现的风险进行评估和分析，制定相应的风险应对措施，确保项目实施过程中的安全和稳定。
2. 施工准备阶段。
（1）勘察设计，对施工区域进行勘察和设计，确定电缆铺设的路线和方式，制定详细的施工方案。
（2）材料准备，采购所需的电缆、管道、接头及其他施工材料，确保材料的质量和数量满足施工需求。
（3）施工人员培训，对参与施工的人员进行培训，提高他们的施工技能和安全意识，确保施工过程中的安全和质量。
3. 施工实施阶段。
（1）开挖铺设，按照设计方案，对施工区域进行开挖和电缆铺设，确保铺设的深度和角度符合要求。
（2）接头连接，对铺设好的电缆进行接头连接，确保连接的牢固和稳定，避免出现电缆故障。
（3）施工监督，对施工过程进行全程监督和检查，及时发现和解决施工中的问题，确保施工质量和进度。
4. 完工验收阶段。
（1）施工验收，对已完成的电缆铺设工程进行验收，检查工程质量和安全情况，确保工程符合相关标准和规范。
（2）系统调试，对已铺设好的电缆和设备进行系统调试，确保电力供应和通信设施的正常运行。
（3）竣工报告，编制电缆铺设项目的竣工报告，总结项目实施的经验和教训，为今后类似项目的实施提供参考。
第1篇本工程为某住宅小区电缆安装工程，主要包括住宅楼内外的电缆敷设、电缆桥架安装、电缆接头制作、电缆绝缘测试等。
工程地点位于XX市XX区，施工工期为30天。
二、施工准备1. 人员准备：组建一支具有丰富经验的电缆安装施工队伍，包括施工队长、技术员、电工、焊工等。
2. 材料准备：电缆、电缆桥架、电缆附件、绝缘测试设备等。
3. 工具准备：电缆敷设工具、电缆桥架安装工具、电缆接头制作工具、焊接设备、绝缘测试设备等。
4. 施工方案编制：根据工程特点和施工要求，编制详细的施工方案。
三、施工工艺1. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。
（2）沿路径开挖电缆沟，确保电缆敷设深度符合规范要求。
（3）将电缆敷设至电缆沟内，注意电缆间的间距，防止相互干扰。
（4）电缆敷设完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。
2. 电缆桥架安装（1）根据设计图纸，确定电缆桥架安装位置。
（2）在安装位置固定电缆桥架，确保桥架水平、垂直度符合规范要求。
（3）将电缆敷设至桥架内，注意电缆间的间距，防止相互干扰。
（4）桥架安装完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。
3. 电缆接头制作（1）根据设计图纸，确定电缆接头位置。
（2）使用专用工具，制作电缆接头，确保接头质量。
（3）电缆接头制作完毕后，进行电缆绝缘测试，确保接头绝缘性能良好。
4. 绝缘测试（1）使用绝缘测试设备，对电缆进行绝缘测试。
（2）测试数据符合规范要求，方可进行下一道工序。
四、质量控制1. 严格按照设计图纸和施工规范进行施工。
2. 对电缆、电缆桥架、电缆附件等材料进行严格检验，确保材料质量。
3. 施工过程中，加强对施工人员的培训和管理，确保施工质量。
4. 施工完毕后，对电缆线路进行全面的验收，确保工程质量。
五、安全措施1. 施工现场设置明显的警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工过程中，加强对施工现场的巡查，及时发现并处理安全隐患。

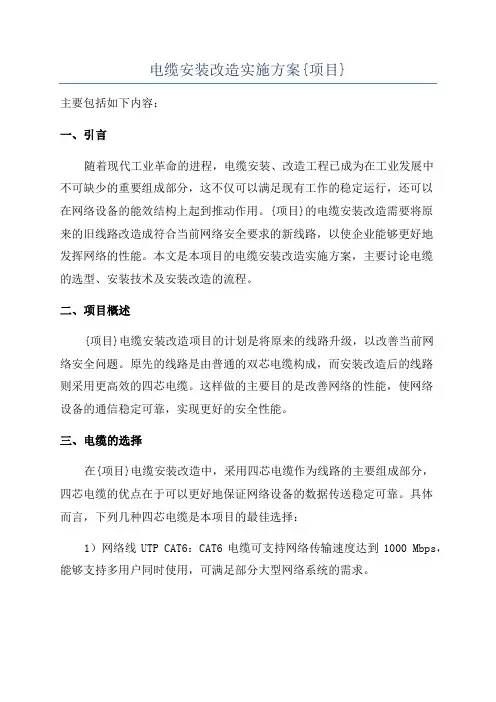

电缆安装改造实施方案{项目}
主要包括如下内容：
一、引言
随着现代工业革命的进程，电缆安装、改造工程已成为在工业发展中
不可缺少的重要组成部分，这不仅可以满足现有工作的稳定运行，还可以
在网络设备的能效结构上起到推动作用。
{项目}的电缆安装改造需要将原
来的旧线路改造成符合当前网络安全要求的新线路，以使企业能够更好地
发挥网络的性能。
本文是本项目的电缆安装改造实施方案，主要讨论电缆
的选型、安装技术及安装改造的流程。
二、项目概述
{项目}电缆安装改造项目的计划是将原来的线路升级，以改善当前网
络安全问题。
原先的线路是由普通的双芯电缆构成，而安装改造后的线路
则采用更高效的四芯电缆。
这样做的主要目的是改善网络的性能，使网络
设备的通信稳定可靠，实现更好的安全性能。
三、电缆的选择
在{项目}电缆安装改造中，采用四芯电缆作为线路的主要组成部分，
四芯电缆的优点在于可以更好地保证网络设备的数据传送稳定可靠。
具体
而言，下列几种四芯电缆是本项目的最佳选择：
1）网络线UTP CAT6：CAT6电缆可支持网络传输速度达到1000 Mbps，能够支持多用户同时使用，可满足部分大型网络系统的需求。
京城大厦职工餐厅外电源改造工程施工方案北京凯悦通达机电安装有限公司目录编制依据 (2)工程范围及概况 (2)施工前准备 (3)1、劳动力安排 (3)2、施工机具安排 (3)3、熟悉现场情况，做好交底工作 (4)主要方案及技术要求 (4)1、电缆敷设 (4)敷设顺序 (4)敷设方法 (5)2、终端头的制作 (6)3、配电箱安装 (6)配电箱安装过程 (6)配电箱调整、测试。
(8)送电前的条件 (9)送电 (9)验收： (9)保证施工质量的措施 (9)1、材料控制 (9)2、过程质量控制 (10)3、最终质量验收 (10)4、技术质量控制 (10)文明施工措施 (11)1、现场安全文明负责制 (11)2、成品、半成品保护 (11)3、现场总平面布置管理 (11)编制依据编制依据：根据甲方提供的招标文件和现场勘查情况。
《建筑电气工程施工质量验收规范》；GB50303-2002。
《建筑电气通用图集》92DQ系列。
《高层民用建筑设计防火规范（GB50045-95）》工程范围及概况本工程为京城大厦职工餐厅外电源改造部工程。
本工程增加2路电缆。
其中一路在B4一变配电室。
在一变配电室内新增加一面出线柜。
由新增出线柜引出一条ZR-YJV 4*70+1*35电缆，电缆沿原有桥架引至B1层后经连廊处引至C栋B1走廊电梯底坑，在C栋电梯底坑增加、安装一面π接箱，电缆入π接箱后，再引至职工餐厅。
另一路在四变东南侧新增一面配电柜，由新增配电柜引出一条ZR -YJV 4*150+1*75电缆沿走廊桥架引至职工餐厅。
本工程主要工程量有ZR-YJV4*70+1*35电缆475米ZR-YJV4*150+1*75电缆180米新增配电柜3面及其附属工作。
本工程的电缆放线必须在周六、日进行完毕，不能影响大厦的正常运转、正常营业。
其余工作由于转到室内非公共场合，在不影响其他人时可以正常施工。
施工前准备1、劳动力安排劳动力安排：2、施工机具安排施工机具其它小型工具，如梯子、扳手及其他耗材等根据现场情况另行增加。
3、熟悉现场情况，做好交底工作进场前先向甲方办好出入证、人员备案及了解甲方现场管理要求，施工场地的安排情况，应满足施工条件。
做好路由勘察情况。
进场后，做好安全教育工作，注意防火、登高时要有专人看护，进入现场严禁吸烟等。
服从甲方安全部门的一切规章制度。
本工作难点在于工作时间比较紧，而且电缆大部分敷设在吊顶内，且人员在吊顶内施工，时间、工作范围比较大，对于吊顶的保护及人员的安全比较难，吊顶内各种管线错综复杂，吊顶内各种插座、灯的电源管比较多应时刻注意安全，对所有人员要一直强调注意安全。
不要踩踏各种管线，必要时在吊顶内铺设木板分散人体重量。
所以工作难度比较大。
主要方案及技术要求1、电缆敷设敷设顺序由于电缆比较长，施工时考虑从中间向两端穿，第一段从B1大堂处一端沿竖井向下穿至B4的一变出线柜；一端沿吊顶向邮局方向引至楼外连廊处，过连廊后进入C栋再引至C栋电梯底坑的π接箱。
第二段电缆先放开后，一端从4变处的走廊内的桥架内向C栋电梯底坑放线，进入电梯底坑后经π接箱与第一根电缆相连，另一端沿走廊桥架至锅炉房方向，再从锅炉房引职工餐厅。
第三段电缆引自四变，电缆放开后一端从锅炉房向四变沿桥架放线至电源柜，另一端从锅炉房经库房桥架引至职工餐厅。
电缆敷设期间注意成品物体的保护，对于需要拆开的穿过防火分区的孔洞，电缆敷设完毕后及时堵好洞口恢复其功能。
敷设方法电缆在运输装卸过程中，不应使电缆及电缆盘受到损伤。
严禁将电缆盘直接由车上推下。
滚动电缆盘时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。
每一个电缆桥架转弯处放置一个三角滑轮固定好。
电缆敷设前应做检查，外观无损伤、绝缘良好。
在起始点及桥架转弯处放置滑轮，防止损伤电缆。
电缆敷设时应使电缆从电缆盘上端引出，防止电缆在支架上及地面摩檫拖拉。
电缆最大牵引强度不应超过70N/m㎡。
速度不宜超过15m/min。
电缆最小弯曲半径不得小于15D（D为电缆直径）。
水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处，当对电缆间距有要求时，每隔5~10m处进行固定。
电缆敷设完毕后，及时清除杂物。
附件规格应与电缆一致；零部件应齐全无损伤；绝缘材料不得受潮。
施工用机具齐全，便于操作，状况清洁，消耗材料齐备。
2、终端头的制作电缆终端头制作前应对电缆进行检查，电缆绝缘状况良好；无受潮；电缆内不得进水。
电缆终端头制作时，严格遵守制作工艺规程，空气相对湿度宜为70%以下，温度宜为10~30℃，严禁尘埃、杂物落入绝缘内。
制作电缆终端头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间。
剥切电缆时不应损伤线芯和保留的绝缘层。
附加绝缘的包绕、装配、热缩等应清洁。
电缆终端头应有改善电缆屏蔽端部电场集中的有效措施，并应确保外绝缘相间和对地距离。
电缆在剥切线芯绝缘、护套时，线芯沿绝缘表面至最近接地点（屏蔽或金属护套端部）的最小距离为50mm。
剥除半导电屏蔽层时不得损伤绝缘表面。
电缆终端处的金属护层必须接地良好。
电缆穿过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点在互感器以下时，接地线应直接接地；接地点在互感器以上时，接地线应绕过互感器接。
3、配电箱安装配电箱安装过程柜（盘）本体外观检查应无损伤及变形，油漆完整无柜（盘）内部检查：电器装置及件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。
箱门接地应采用软铜编织线，专用接线端子。
箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。
配电柜（盘）安装根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸线进行弹线定位。
按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢，最终基础型钢顶部宜高出抹平地面10mm.基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。
并做好防腐处理应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。
单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。
成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。
挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定安装配电箱应预埋套箱，安装后面板应与墙面平。
柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固柜（盘）。
每台柜（盘）单独与基础型钢连接，可采用铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。
每扇柜门应分别用铜编织线与PE排可靠联结。
柜（盘）顶与母线进行连接，注意应采用母线配套扳手按照要求进行紧固，接触面应涂中性凡士林。
柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损坏。
原则上柜（盘）控制线路在出厂时就进行了校验，不应对柜内线路私自进行调整发现问题应与供应商联系。
控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。
端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈，多股线应涮锡，不准有断股。
配电箱调整、测试调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整二次制小线调整及模拟试验，将所有的接线端子螺丝再紧一次。
绝缘测试：用500V绝缘电阻测试仪器在端子板处测试每条回路的电阻，电阻必须大于10MΩ。
二次小线回路如有晶体管，集成电路、电子元件时，应使用万用表测试回路是否接通。
测试合格后压好配电柜的进、出电源线、缆。
送电前的条件安装作业应全部完毕，质量检查部门检查全部合格。
试验项目全部合格，并有试验报告单。
试验用的的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等应备齐。
检查母线、设备上有无遗留下的杂物。
做好试运行的组织工作，明确试运行指挥人，操作人和监护人。
清扫设备及变配电室、控制室的灰尘。
用吸尘器清扫电器、仪表元件。
继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。
送电：达到送电要求后，先合低压柜进线开关，查看电压表三相是否电压正常按以上顺序依次送电。
验收：送电空载运行24h，无异常现象、办理验收手续，交建设单位使用。
同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。
保证施工质量的措施1、材料控制材料入库前由材料员、保管员、按照材料检验和试验计划，对入库的材料进行符合性检查，材料要求有：合格证、材质单、材料标识。
材料出库前保管员应作材料符合性检查，并做详细记录；合格证、材质单等材料证明材料由施工单位质检员及时向监理及业主报验。
2、过程质量控制工程施工前、项目施工员应将工程施工特点及技术要求，详细向施工班组交代，并做好记录；设备安装等项目必须经监理及业主确认。
3、最终质量验收工程结束，由施工现场负责人在现场工程全部结束后，书面向现场质控人员报告，请求最终质量验收：工程全部完工，各道工序现场确认全部合格；施工过程各种记录齐全、有效，交工资料与工程同步。
由施工现场负责人，根据施工项目，检查员提供现场最终检查报告，报业主现场代表验收。
4、技术质量控制每个施工项目没有施工方案或进行技术交底，或方案未强调质量要求的不准开工。
实行质量“三检”制度；实行见证点、停检点报检制度；严格执行成品保护制度文明施工措施1、现场安全文明负责制现场文明施工管理由项目经理部相关部室负责。
实行现场文明施工管理的原则。
严格按照公司《施工现场管理标准》，对施工现场进行管理。
现场文明施工是项目施工管理的综合反映，是项目管理的“窗口”。
需要项目部各职能部门齐抓共管，由项目部工程管理部具体组织实施。
各专业、各工种要有专人负责现场文明施工事宜。
施工现场要切实做到工完、料净、场地清，卫生负责区域由工程管理部划分并实行现场文明施工检查，由工程管理部组织质量、安全、技术、后勤、供应等部门参加。
2、成品、半成品保护设专人保存业主方提供的技术文件、施工图纸及各种设备的说明书、合格证，建立各种资料的收发台帐。
设立专业保管员，分类保管各种施工用料标识明确，严格执行材料的领用制度。
现场存放的设备未安装前，按平面布置图指定的位置摆放，设备防雨雪、防碰撞设施。
3、现场总平面布置管理严格按照甲方批准的施工平面布置图，搞好现场施工总平面控制和调度管理，确保现场水、电、道路通畅，施工暂设摆放整齐。
不得在未经批准的其它场区堆放材料、机具，或任意侵占道路等。
