蓝桥杯原理图设计试题

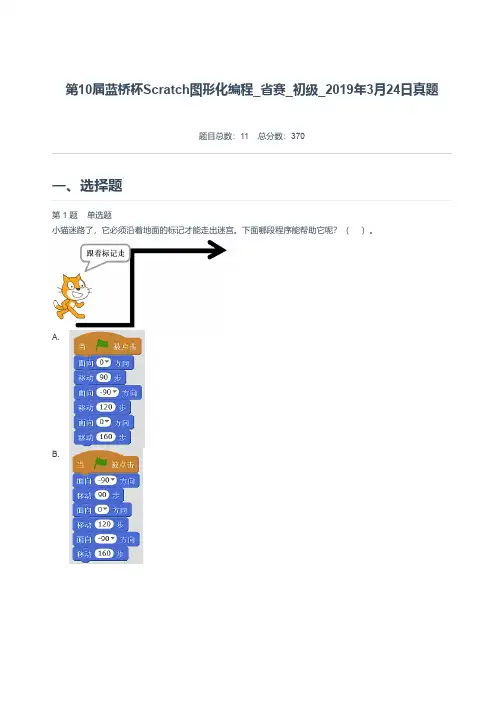

A.B.第10届蓝桥杯Scratch 图形化编程_省赛_初级_2019年3月24日真题题目总数：11 总分数：370一、选择题第 1 题 单选题小猫迷路了，它必须沿着地面的标记才能走出迷宫。

下面哪段程序能帮助它呢？（ ）。

D.A.第2 题 单选题如图所示，“气球”角色有三种造型，运行如下程序，哪种颜色气球不会出现？（）C.D.A.B.C.D.都有可能出现第 3 题 单选题小巫师挥舞着手里的魔棒，当他念了下面哪段程序咒语后能让自己从舞台上消失呢？（ ）第 4 题 单选题角色小猫在运行如图程序 5 秒后，舞台上能看到几只小猫？（ ）A.B.C.D.A.B.1234第 5 题 单选题你制作了一款天气预报软件，能够根据天气情况，提示如何安排衣着。

按下空格键，天气角色会随机显示“雪花”或“太阳”的造型。

同时，衣着角色会根据天气角色的造型，变换成不同的服装。

比如当天气角色是“雪花”造型时，衣着角色就是“帽子”造型；当天气角色是“太阳”造型时，衣着角色就是“短袖”造型。

角色及其造型如下图所示：天气角色的程序如下所示：衣着角色的程序中，有一组是不正确的，请将其挑选出来（ ）。

C.D.A.B.C.D.第 6 题 单选题执行完下面程序，会得到哪种图形？（ ）二、编程题第 7 题问答题女孩顶球题目说明准备工作：导入角色库中的两个角色小女孩“Anna”和足球“Ball-Soccer”。

编程实现：小女孩正在表演用头托住足球。

为了把足球一直托在头顶，小女孩需要不停地晃动双手。

小女孩还可以跟着鼠标一起移动。

具体要求：1、程序运行后，小女孩要跟随鼠标一起移动；2、小女孩可以不停地切换造型（切换造型的间隔时间参考值为 0.2 秒）；3、无论小女孩是否移动，足球都始终处于小女孩的头顶。

不用考虑足球是否遮挡住小女孩的头部，只要靠着就可以，参考下图所示。

将程序保存到桌面，命名为“1.sb2”。

第 8 题问答题小猫打螃蟹题目说明准备工作：背景改为白色背景，保留小猫角色，导入角色库中角色螃蟹“Crab”；自行绘制子弹角色，颜色和大小可自行设定。

1、亲密数：假设有a、b两个数，若 a 的所有因子之和等于b,b 的所有因子之和等于a ，并且 a 不等于b ，则称 a 和 b 是一对亲密数。

如284 和 220 就是一对亲密数。

#include<stdio.h>int main(){int a,b,i,n;for(a=1;a<=10000;a++){for(b=0,i=1;i<=a/2;i++)if(a%i==0)1b+=i;for(n=0,i=1;i<=b/2;i++)if(b%i==0)n+=i;1if(n==a&&a!=b&&a<b)printf("%d-%d\n",a,b);}return 0;}2、世纪末的星期：曾有邪教称 1999 年 12 月 31 日是世界末日。

当然该谣言已经不攻自破。

还有人称今后的某个世纪末的12 月 31 日如果是星期一则会....有趣的是任何一个世纪末的年份的12 月 31 日都不可能是星期一!!于是“谣言制造商”又修改为星期日 ......1999 年的 12 月 31 日是星期五，请问，未来哪一个离我们最近的一个世纪末年即xx99 年的12 月 31 日正好是星期天，即星期日请回答该年份，只写这个4 位整数，不要写 12 月 31 等多余信息#include<stdio.h>2int main(){long days = 5; /*1999 年的最后一天为周5,把下一年加上 5天对 7 取余为 0 的,则是周日*/int i = 2000;for(;;) /*无循环终止条件，可以利用break 语句终止循环*/{if(i%4==0&&i%100!=0||i%400==0){days = days%7+366;else{days = days%7+365;3}if(days%7==0&&i%100==99) {printf("%d",i);break;}i++;}return 0;}3、马虎的算式：小明是个急性子，上小学的时候经常把老师写在黑板上的题目抄错了。

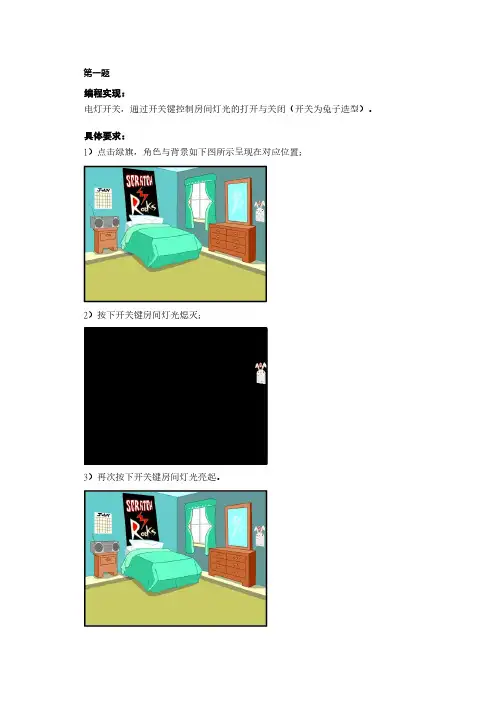

第一题编程实现：电灯开关，通过开关键控制房间灯光的打开与关闭（开关为兔子造型）。

具体要求：1）点击绿旗，角色与背景如下图所示呈现在对应位置；2）按下开关键房间灯光熄灭；3）再次按下开关键房间灯光亮起。

评判标准：10分：满足要求1）；15分：满足要求2）；15分：满足要求3）。

第二题编程实现：飞翔的小猫。

视频具体要求：1）点击绿旗，小猫出现在舞台的中心区域；2）舞台背景向左侧移动，同时树木也向左侧移动；3）使用克隆的方式在舞台上时刻呈现不少于两棵树木；4）树木在移动时可以遮挡住小猫。

评判标准：5分：满足要求1）；20分：满足要求2）；15分：满足要求3）；10分：满足要求4）。

第三题编程实现：王子被女巫的魔法送到了超时空，他需要找到两把钥匙才能回到自己的世界。

具体要求：1）点击绿旗，出现对应的角色与背景；2）王子跟随鼠标指针移动；3)两把钥匙可以在舞台内随机移动（要求看到移动过程）；4)当王子碰到钥匙后，点击鼠标可以获取钥匙，钥匙从舞台中消失；5)当王子拿到两把钥匙后，王子回到他的世界。

评判标准：7分：满足要求1）；15分：满足要求2）；15分：满足要求3）；15分：满足要求4）；8分：满足要求5）。

第四题编程实现：投篮（力量槽：黄色条近投区域，绿色条投进区域，红色条投过区域）。

视频具体要求：1）点击绿旗，角色与背景如下图所示呈现在对应位置；2）按下空格键力量槽红色逐渐增加（范围不能超过Min-Max的范围）；3）当力量槽到达预计位置时松开空格键，篮球按照抛物线轨迹投出；4）篮球落入篮筐分数加1力量槽变空，掉落在舞台边缘的篮球重新回到准备区；5）篮球没有投进篮筐力量槽变空，分数不增加，掉落在舞台边缘后重新回到准备区；6）力量槽：黄色条近投区域，绿色条投进区域，红色条投过区域；7）程序重复执行，并且以上步骤全部正确。

评判标准：5分：满足要求1）；5分：满足要求2）；15分：满足要求3）；15分：满足要求4）；15分：满足要求5）；15分：满足要求6）；10分：满足要求7）。

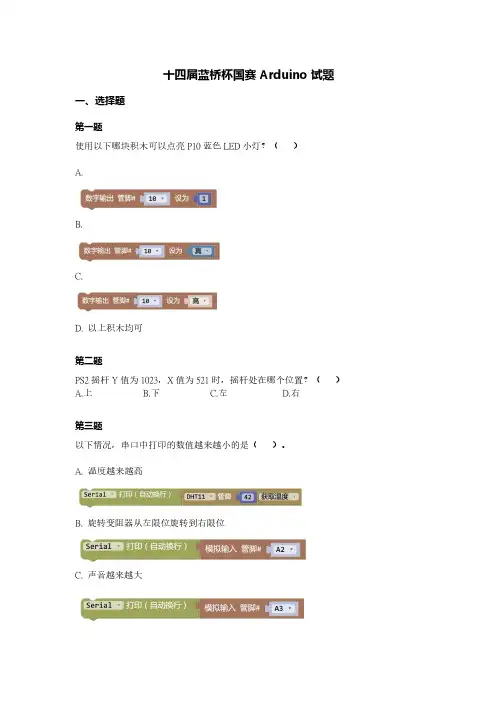

一、选择题第一题使用以下哪块积木可以点亮P10蓝色LED 小灯？（十四届蓝桥杯国赛 Arduino 试题）A.B.C.D.以上积木均可第二题PS2摇杆Y 值为1023，X 值为521时，摇杆处在哪个位置？（）A.上B.下C.左D.右第三题以下情况，串口中打印的数值越来越小的是（）。

A.温度越来越高B.旋转变阻器从左限位旋转到右限位C.声音越来越大D.光照强度越来越大第四题如图所示，旋转变阻器旋转到垂直向上的位置，四位数码管最可能显示的数字是（）。

A.300B.400C.500D.600第五题运行以下程序，串口打印的数字是（）。

A.34B.55C.89D.144二、编程题第一题硬件准备：声音传感器（A3）、单色LED-蓝色（P10）编程实现：声控灯。

具体要求：1）程序启动，单色LED呈熄灭状态；2）当声音传感器的模拟数值大于100时，单色LED-蓝色点亮；3）当声音传感器的模拟数值不大于100时，单色LED-蓝色熄灭；4）重复上面的2），3）过程。

第二题硬件准备：四位红色数码管TM1650（地址0x27）编程实现：15s计时器。

具体要求：1）程序启动后，TM1650清屏；2）TM1650开始计时，如下图所示；3）TM1650第三位从0开始，每隔100ms加1，到10时重新置0，同时第二位加1；注：四位数码管TM1650从左往右依次为数码管的第一位、第二位、第三位、第四位。

4）TM1650第二位到10时重新置0，同时第一位点亮并显示1，计数到15s时，即第一位为1，第二位为5，第三位为0，第四位为0，程序停止。

第三题硬件准备：按键S1（P22）、按键S6（P19）、8路LED灯（P31-P38）编程实现：跑马灯。

具体要求：1）程序启动后，8路LED呈熄灭状态；2）按下S1，8路LED每个小灯随机点亮或熄灭；3）之后每颗LED小灯独立点亮或熄灭，小灯之间的亮灭互不影响且没有规律，重复此过程；4）按下S6，8路LED熄灭，程序停止，再按S1或S6，小灯无任何反应。

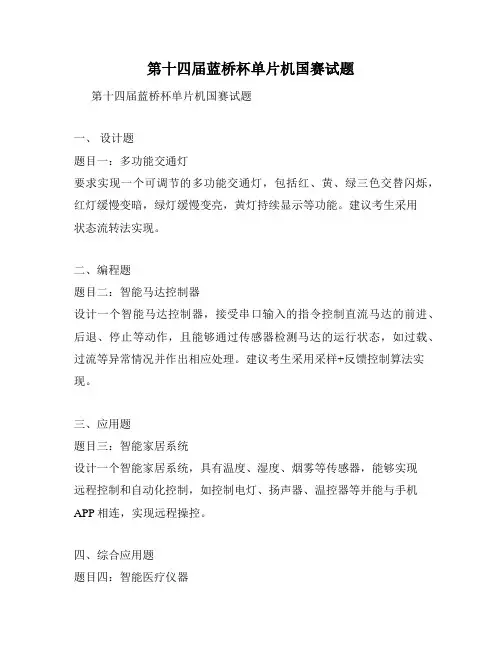

第十四届蓝桥杯单片机国赛试题
第十四届蓝桥杯单片机国赛试题
一、设计题
题目一：多功能交通灯
要求实现一个可调节的多功能交通灯，包括红、黄、绿三色交替闪烁，红灯缓慢变暗，绿灯缓慢变亮，黄灯持续显示等功能。

建议考生采用
状态流转法实现。

二、编程题
题目二：智能马达控制器
设计一个智能马达控制器，接受串口输入的指令控制直流马达的前进、后退、停止等动作，且能够通过传感器检测马达的运行状态，如过载、过流等异常情况并作出相应处理。

建议考生采用采样+反馈控制算法实现。

三、应用题
题目三：智能家居系统
设计一个智能家居系统，具有温度、湿度、烟雾等传感器，能够实现
远程控制和自动化控制，如控制电灯、扬声器、温控器等并能与手机APP相连，实现远程操控。

四、综合应用题
题目四：智能医疗仪器
设计一个智能医疗仪器，包括心脏、血压、血糖等多种检测功能，并能够通过WiFi连接云端，上传检测结果和个人病历及提供查看服务。

建议考生采用嵌入式系统+传感器+数据传输+云端存储的技术实现。

以上是第十四届蓝桥杯单片机国赛试题，题目设计旨在测试考生对于单片机嵌入式系统的理解和应用。

无论是设计题、编程题还是应用题和综合应用题都需要考生熟悉单片机控制、传感器采集、数据处理等方面的技术。

通过本次竞赛，考生不仅能够提高技能水平，锻炼动手实践能力，还可以学习到行业应用和发展趋势，对未来的发展有所助益。

蓝桥杯图形化测试题及答案一、选择题1. 下列哪个选项是图形化编程中常用的编程环境？A. ScratchB. PythonC. JavaD. C++答案：A2. 在图形化编程中，哪个模块通常用来控制角色移动？A. 循环模块B. 事件模块C. 运动模块D. 声音模块答案：C3. 在Scratch中，哪个选项是创建新变量的正确方法？A. 点击“事件”类别B. 点击“控制”类别C. 点击“变量”类别D. 点击“外观”类别答案：C4. 在图形化编程中，如何实现角色的循环移动？A. 使用“重复”模块B. 使用“等待”模块C. 使用“广播”模块D. 使用“条件”模块答案：A5. 在Scratch中，哪个模块用来控制角色的音量？A. 音量设置B. 音量增加C. 音量减少D. 音量调整答案：A二、填空题1. 在图形化编程中，____模块可以用来控制角色的显示和隐藏。

答案：外观2. 在Scratch中，____模块可以用来控制角色的旋转。

答案：运动3. 图形化编程中，____模块可以用来实现角色的跳跃效果。

答案：事件4. 在Scratch中，____模块可以用来控制角色的说话效果。

答案：外观5. 图形化编程中，____模块可以用来实现角色的跟随效果。

答案：运动三、简答题1. 请描述在Scratch中如何实现角色的左右移动。

答案：在Scratch中实现角色的左右移动，可以通过“运动”模块中的“移动10步”命令来实现。

首先，选择角色，然后拖动“移动10步”命令到脚本区，接着可以通过“控制”模块中的“重复”命令来循环执行移动命令，以此来实现角色的连续移动。

2. 在图形化编程中，如何实现角色的循环播放声音？答案：在图形化编程中，实现角色的循环播放声音可以通过“声音”模块中的“播放声音”命令来实现。

首先，选择角色，然后拖动“播放声音”命令到脚本区，并选择相应的声音文件。

接着，使用“控制”模块中的“重复”命令，将“播放声音”命令包裹在内，设置重复次数为“永远”，从而实现声音的循环播放。

蓝桥杯scratch初级组试题及答案1. 题目：制作一个简单的倒计时器要求：使用Scratch制作一个倒计时器，从10秒开始倒计时，倒计时结束后显示“时间到”。

答案：首先，创建一个名为“倒计时器”的新项目。

在舞台上添加一个名为“倒计时”的变量，并将其初始值设置为10。

使用“当绿旗被点击”事件开始倒计时，使用“重复10次”的循环结构，每次循环中减去1秒，并使用“等待1秒”的命令。

最后，在循环结束后，使用“说‘时间到’2秒”的命令。

2. 题目：创建一个能够移动的小猫要求：在Scratch中创建一个小猫角色，使其能够在按下键盘上的左右箭头键时左右移动。

答案：首先，从角色库中选择一个小猫角色。

然后，为小猫添加两个“当绿旗被点击”事件，分别用于控制左右移动。

在控制小猫左移的事件中，使用“当左箭头键被按下”的事件，并添加“移动10步”的命令。

在控制小猫右移的事件中，使用“当右箭头键被按下”的事件，并添加“移动10步”的命令。

3. 题目：制作一个简单的加法游戏要求：创建一个游戏，玩家需要在10秒内回答一个加法问题，答对得分，答错则游戏结束。

答案：首先，创建一个名为“加法游戏”的新项目，并添加一个名为“得分”的变量，初始值设为0。

然后，使用“当绿旗被点击”事件开始游戏，并设置一个10秒的倒计时。

在倒计时期间，随机生成两个数字，并使用“说‘请回答：____ + ____’2秒”的命令显示问题。

玩家需要点击正确的答案，如果答案正确，则使用“得分变量增加1”的命令，并显示得分。

如果时间结束或答案错误，游戏结束，显示“游戏结束”。

4. 题目：设计一个能够跟随鼠标移动的蝴蝶要求：在Scratch中创建一个蝴蝶角色，使其能够跟随鼠标移动。

答案：首先，从角色库中选择一个蝴蝶角色。

然后，添加一个“当绿旗被点击”事件，并在该事件中使用“永远”的循环结构。

在循环中，使用“移动到鼠标指针”的命令，使蝴蝶始终跟随鼠标指针移动。

5. 题目：制作一个简单的弹球游戏要求：创建一个弹球游戏，球从屏幕顶部落下，玩家需要控制一个挡板来接球，如果球落地则游戏结束。

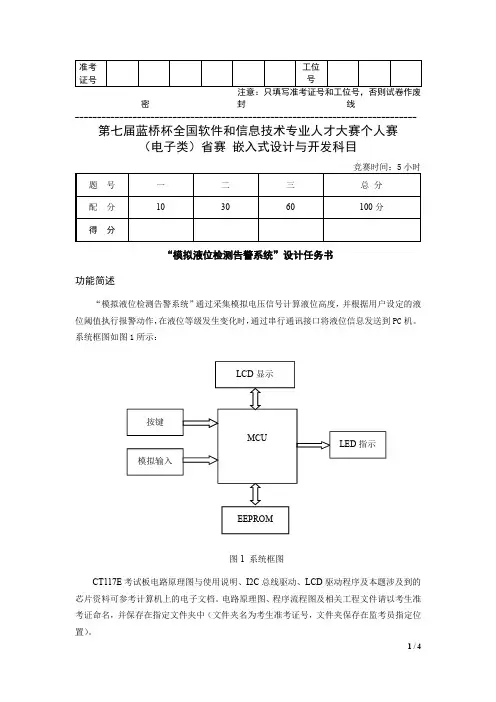

准考证号工位号注意：只填写准考证号和工位号，否则试卷作废密 封 线-----------------------------------------------------------------------------第七届蓝桥杯全国软件和信息技术专业人才大赛个人赛（电子类）省赛 嵌入式设计与开发科目竞赛时间：5小时题 号 一 二 三 总 分 配 分 10 30 60 100分 得 分“模拟液位检测告警系统”设计任务书功能简述“模拟液位检测告警系统”通过采集模拟电压信号计算液位高度，并根据用户设定的液位阈值执行报警动作，在液位等级发生变化时，通过串行通讯接口将液位信息发送到PC 机。

系统框图如图1所示：图1 系统框图CT117E 考试板电路原理图与使用说明、I2C 总线驱动、LCD 驱动程序及本题涉及到的芯片资料可参考计算机上的电子文档。

电路原理图、程序流程图及相关工程文件请以考生准考证命名，并保存在指定文件夹中（文件夹名为考生准考证号，文件夹保存在监考员指定位置）。

LCD 显示MCU按键 模拟输入EEPROMLED 指示设计任务及要求1.液位检测通过电位器R37模拟液位传感器输出电压信号，设备以1秒为间隔采集R37输出电压，并与用户设定的液位阈值进行比较。

假定液位高度与R37输出电压之间具有正比例关系：H = V R37*K，当V R37=3.3V时，对应液位高度为100cm。

通过液晶显示当前的液位高度、传感器（R37）输出状态和液位等级，液位检测显示界面如图1所示：Liquid Level/液位检测Height/液位高度: 50cmADC/传感器输出: 1.65VLevel/液位等级: 1图1. LCD显示界面参考图1（液位检测显示界面）AD采集得到的结果应经过软件滤波算法处理，显示结果保留小数点后两位有效数字。

2.液位阈值设定设备可设定三个液位阈值，对应四个液位等级，阈值由用户通过按键输入，设备保存阈值，并根据此阈值判断液位等级，假定用户输入的三个液位阈值为10cm、20cm和30cm，液位高度与液位等级的对应关系如下：2.1 液位高度≤10cm时，液位等级为0；2.2 10cm<液位高度≤20cm时，液位等级为1；2.3 20cm<液位高度≤30cm时，液位等级为2；2.4 液位高度＞30cm时，液位等级为3。

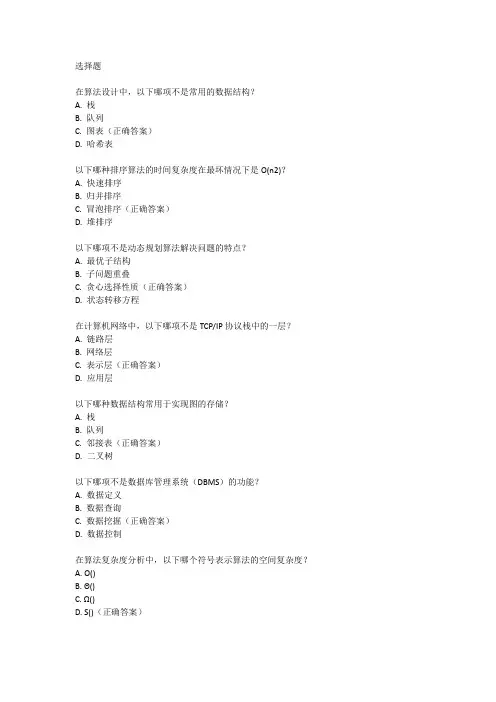

选择题
在算法设计中，以下哪项不是常用的数据结构？
A. 栈
B. 队列
C. 图表（正确答案）
D. 哈希表
以下哪种排序算法的时间复杂度在最坏情况下是O(n2)？
A. 快速排序
B. 归并排序
C. 冒泡排序（正确答案）
D. 堆排序
以下哪项不是动态规划算法解决问题的特点？
A. 最优子结构
B. 子问题重叠
C. 贪心选择性质（正确答案）
D. 状态转移方程
在计算机网络中，以下哪项不是TCP/IP协议栈中的一层？
A. 链路层
B. 网络层
C. 表示层（正确答案）
D. 应用层
以下哪种数据结构常用于实现图的存储？
A. 栈
B. 队列
C. 邻接表（正确答案）
D. 二叉树
以下哪项不是数据库管理系统（DBMS）的功能？
A. 数据定义
B. 数据查询
C. 数据挖掘（正确答案）
D. 数据控制
在算法复杂度分析中，以下哪个符号表示算法的空间复杂度？
A. O()
B. Θ()
C. Ω()
D. S()（正确答案）。

准考证号工位号注意：只填写准考证号和工位号，否则试卷作废密 封 线----------------------------------------------------------------------------- 2015年“蓝桥杯” 第六届全国软件和信息技术专业人才大赛个人赛（电子类）决赛嵌入式设计与开发项目竞赛时间：5小时题 号 一 二 三 总 分 配 分 10 30 60 100分 得 分“电压测量与互补PWM 信号输出”设计任务书功能简述设计一个电压测量与脉宽调制信号输出设备，设备能够检测模拟信号输入，并根据检测到的电压值，计算出两路互补脉宽调制信号的占空比，输出信号频率可以通过按键调整，设备硬件部分主要由电源部分、控制器单元、按键部分、存储单元和显示部分组成，系统框图如图1所示：图1 系统框图CT117E 考试板电路原理图、I2C 总线驱动程序、LCD 驱动程序及本题涉及到的芯片资料可参考计算机上的电子文档。

电路原理图、程序流程图及相关工程文件请以考生准考证命名，并保存在指定文件夹中（文件夹名为考生准考证号，文件夹位于Windows 桌面上）。

设计任务及要求1.ADC测量使用STM32处理器片内ADC采集电位器R37输出电压，记为V o，并通过LCD显示电压值，保留小数点后两位有效数字。

2.互补PWM输出使用STM32处理器TIM1通道（PA9、PB14）输出互补脉宽调制信号，PA9输出信号占空比(P)与电位器输出电压之间的关系为P = V/3.3。

通过按键控制信号启动、停止及调节信号输出频率。

说明：断开PA9 - TXD1、PB14 - N_SD0上的跳线连接。

3.按键设置“B1”按键设定为“启动/停止”按键，切换信号输出状态，“启动”状态下，根据ADC 采集到的电压值输出互补的脉宽调制信号，指示灯LD1点亮，“停止”状态下，两路输出通道PA9、PB14持续输出低电平，指示灯LD1熄灭。
