重庆市国土房管局关于印发《重庆市农村土地整治测绘单位考核细则(试行)》的通知文章属性•【制定机关】重庆市国土资源和房屋管理局•【公布日期】2012.11.06•【字号】渝国土房管发[2012]162号•【施行日期】2012.11.06•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】土地资源正文重庆市国土房管局关于印发《重庆市农村土地整治测绘单位考核细则（试行）》的通知（渝国土房管发〔2012〕162号）各区县国土房管局，国土资源局，国土资源管理分局，市农村土地整治中心，有关单位：为进一步规范我市农村土地整治测绘单位管理，根据《重庆市农村土地整治从业单位管理办法（试行）》（渝国土房管发〔2012〕73号），我局制定了《重庆市农村土地整治测绘单位考核细则（试行）》，现予印发，请遵照执行。
执行中的有关问题，请及时与我局联系。
重庆市国土房管局2012年11月6日重庆市农村土地整治测绘单位考核细则（试行）第一条为进一步规范我市农村土地整治测绘单位从业行为，提高专业技术服务水平，根据相关法律法规和《重庆市农村土地整治从业单位管理办法（试行）》（渝国土房管发〔2012〕73号），结合我市实际，特制定本细则。
第二条本细则适用于经市国土房管局备案的农村土地整治测绘单位考核评价。
从2013年1月1日起，未经市国土房管局备案或无主要技术负责人的单位，不得承担农村土地整治测绘工作。
第三条市国土房管局是农村土地整治测绘单位考核评价行政主管部门，负责建立考核评价机制、认定考核评价结果；市农村土地整治中心负责考核评价具体工作；区县国土管理部门配合做好考核评价相关工作。
各级国土管理部门应确保考核评价客观、公开、公平、公正。
第四条我市对农村土地整治测绘单位分为单个项目考评和年度业绩综合考核。
单个项目考评和年度业绩综合考核情况定期在市国土房管局公众信息网上发布。
第五条通过市级入库备案、竣工验收或抽查确认项目应及时进行考评，并作为项目申报所需要件。

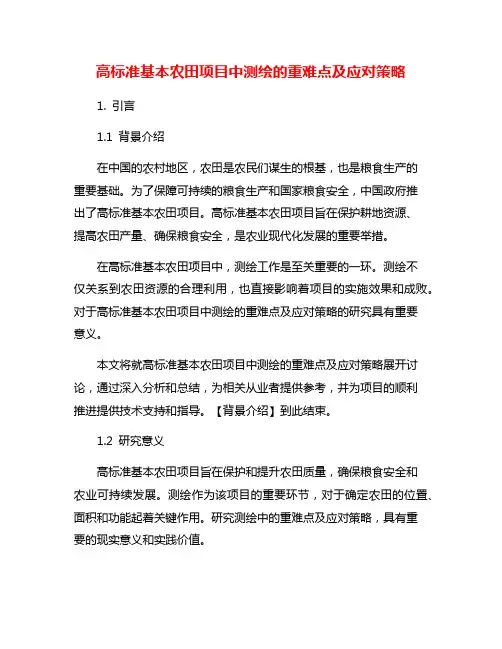

高标准基本农田项目中测绘的重难点及应对策略1. 引言1.1 背景介绍在中国的农村地区，农田是农民们谋生的根基，也是粮食生产的重要基础。
为了保障可持续的粮食生产和国家粮食安全，中国政府推出了高标准基本农田项目。
高标准基本农田项目旨在保护耕地资源、提高农田产量、确保粮食安全，是农业现代化发展的重要举措。
在高标准基本农田项目中，测绘工作是至关重要的一环。
测绘不仅关系到农田资源的合理利用，也直接影响着项目的实施效果和成败。
对于高标准基本农田项目中测绘的重难点及应对策略的研究具有重要意义。
本文将就高标准基本农田项目中测绘的重难点及应对策略展开讨论，通过深入分析和总结，为相关从业者提供参考，并为项目的顺利推进提供技术支持和指导。
【背景介绍】到此结束。
1.2 研究意义高标准基本农田项目旨在保护和提升农田质量，确保粮食安全和农业可持续发展。
测绘作为该项目的重要环节，对于确定农田的位置、面积和功能起着关键作用。
研究测绘中的重难点及应对策略，具有重要的现实意义和实践价值。
深入研究高标准基本农田项目测绘的重难点，可以帮助农田管理者更好地理解测绘过程中可能遇到的挑战和困难，有针对性地提出解决方案，确保测绘工作的高效进行。
针对测绘过程中的重点内容，提出专业化的测绘技术和方法，提高测绘精度和效率，为项目的顺利实施提供技术支持。
总结应对策略，可以为今后类似项目的实施提供经验借鉴，推动我国高标准基本农田建设取得更大的成就。
2. 正文2.1 高标准基本农田项目的定义高标准基本农田项目是指按照国家相关规定，利用现代科技手段对土地进行精准测绘和规划，通过土地整治和提高农田质量，实现农田高效利用和生产能力的提升。
在高标准基本农田项目中，重点是通过科学测量和规划，确保农田的质量和产能达到一定的标准，以保障粮食生产和农业可持续发展。
2.2 测绘的重点1. 地形地貌特征的识别和测量：在测绘过程中，需要准确识别和测量高标准基本农田项目所涉及的地形地貌特征，包括山脉、平原、河流、湖泊等。
高标准基本农田建设土地整治项目测绘要求1 测绘内容及范围1.1 测绘内容为项目区内及周边的各种地形、地物及现状地类要素。
1.2 测绘范围测至项目区界址线外50—200米，并标示出与项目区有关的河流、湖泊、水库、水工建筑物、道路、村庄及建（构）筑物等的相对位置。
2 地形测绘2.1 基本比例尺：1:2000。
2.2 基本等高距：平原地区和丘陵山区统一为2m。
2.3 高程注记点密度：每个10cm×10cm的方格网内，平原地区不少于6个高程注记点，丘陵山区不少于12个高程注记点，并标注地形变换点的高程。
2.4 输出的图纸应以项目区为单位整体输出，当整体输出图纸大于1.5m⨯2.0m时，适当缩小比例尺输出，缩小比例尺应不小于测图比例尺的2倍。
2.5 项目区范围的界址点需标注坐标，并列出界址点坐标表。
3 地物测绘3.1 村庄只施测村庄的外围线，内部标注村庄名称。
村庄内与项目区有关的沟、渠、路、桥、水系等应完整绘出。
3.2 坑塘、河道应测注塘底、河道底的高程；河道每隔30米测注一个高程点。
3.3 水闸应测注闸顶高程，并注明水闸的孔数及水闸的宽和高，用孔数⨯宽⨯高表示，单位为米，保留两位小数。
3.4涵洞应测注涵洞底高程，并标示涵洞的规格。
其中，圆涵标注内、外孔径；方涵标注宽和高，用宽⨯高表示。
单位为米，保留两位小数。
3.5 项目区内的沟渠、坑塘、墓葬地、其他草地、盐碱地、沼泽地、裸地、双线田坎、双线道路等要素应根据实际情况依比例测绘，不得取舍。
3.6 项目区内各类道路的位置、长度、宽度、路面高程、类型等属性应根据现状标示。
3.7 现状渠（或水沟）的位置、长度、宽度、深度、类型要明确标示。
3.7.1 宽度：在图上标示为单线时，要在沟渠旁注明其实际宽度。
3.7.2 深度：每隔30米应测注一个沟渠底的高程，沟渠的转弯处必须测注一个高程点。
3.7.3 类型：当沟渠的材料不是土质时，要加注沟渠的材料和尺寸。
3.8 电线杆的位置要准确，输电线路走向应按照规定标示。

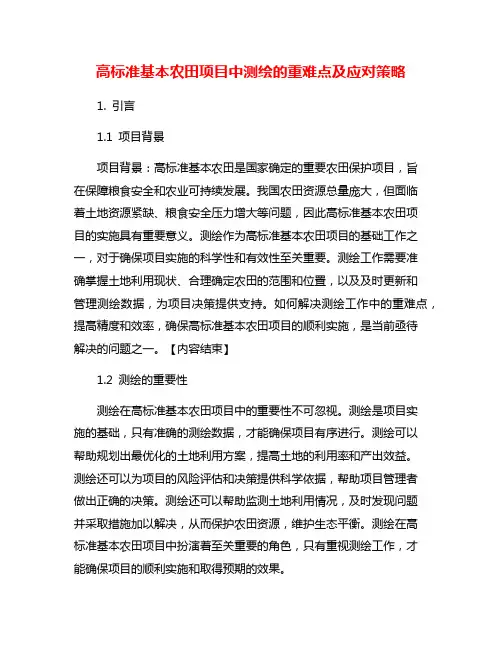

高标准基本农田项目中测绘的重难点及应对策略1. 引言1.1 项目背景项目背景：高标准基本农田是国家确定的重要农田保护项目，旨在保障粮食安全和农业可持续发展。
我国农田资源总量庞大，但面临着土地资源紧缺、粮食安全压力增大等问题，因此高标准基本农田项目的实施具有重要意义。
测绘作为高标准基本农田项目的基础工作之一，对于确保项目实施的科学性和有效性至关重要。
测绘工作需要准确掌握土地利用现状、合理确定农田的范围和位置，以及及时更新和管理测绘数据，为项目决策提供支持。
如何解决测绘工作中的重难点，提高精度和效率，确保高标准基本农田项目的顺利实施，是当前亟待解决的问题之一。
【内容结束】1.2 测绘的重要性测绘在高标准基本农田项目中的重要性不可忽视。
测绘是项目实施的基础，只有准确的测绘数据，才能确保项目有序进行。
测绘可以帮助规划出最优化的土地利用方案，提高土地的利用率和产出效益。
测绘还可以为项目的风险评估和决策提供科学依据，帮助项目管理者做出正确的决策。
测绘还可以帮助监测土地利用情况，及时发现问题并采取措施加以解决，从而保护农田资源，维护生态平衡。
测绘在高标准基本农田项目中扮演着至关重要的角色，只有重视测绘工作，才能确保项目的顺利实施和取得预期的效果。
1.3 测绘的重难点测绘在高标准基本农田项目中的重要性不言而喻，而在实际操作中，测绘工作也面临着一些重要的难点。
测绘工作需要对土地利用现状进行准确调查，包括各类农田、水域、道路等情况，这就需要测绘人员有较强的观察力和辨识能力。
高标准基本农田项目的测绘方法相对较复杂，需要测绘人员具备较高的专业技能和经验。
测绘数据的管理与分析也是一个重要的难点，需要确保数据的准确性和完整性。
技术难点方面，地形复杂是一个常见的挑战。
有些农田地块地势不平，存在坡度较大、沟渠较多等情况，这对测绘精度提出了更高的要求。
在面对这些困难时，测绘人员需要采取一些应对策略，比如采用高精度测绘技术，如高精度GPS等工具，以提高测绘的精度和效率。
测绘技术在高标准农田建设项目中的工作要点分析发布时间：2021-06-22T11:05:53.280Z 来源：《基层建设》2021年第5期作者：马宇滕[导读] 摘要：高标准农田建设项目是指为建设高标准农田，改善或消除主要限制因素、全面提升农田质量而开展的土地平整、土壤改良、灌溉与排水、田间道路、农田防护与生态环境保持以及其他工程建设。
安徽省现代农业工程设计研究院摘要：高标准农田建设项目是指为建设高标准农田，改善或消除主要限制因素、全面提升农田质量而开展的土地平整、土壤改良、灌溉与排水、田间道路、农田防护与生态环境保持以及其他工程建设。
本文章着重分析测绘技术RS、GPS、GIS在高标准农田建设项目中的应用及其工作要点。
关键词：高标准农田建设项目；测绘技术；工作要点分析高标准农田是指土地平整、集中连片、设施完善、土地肥沃、抗灾能力强与现代农业生产和经营方式相适应的旱涝保收、高产稳定的耕地。
要将耕地建设为高标准农田需要土地平整、土壤改良、灌溉与排水、田间道路、农田防护与生态环境保持以及其他工程措施相结合。
测绘技术应用于高标准农田建设项目可以切实反映项目区地形地貌、农作物种植情况、排灌现状、交通条件等。
在项目区划定、踏勘、设计、报备等流程中发挥重要作用。
1 项目区划定高标准农田建设区域应选择相对集中、土壤适合农作物生长无潜在土壤污染和地质灾害的区域。
禁止在生态保护区、环境污染区、水库、湖泊、河流保护区进行建设。
不得重复建设。
地理信息系统具有强大的空间分析能力在处理项目区划定问题上有着天然的优势。
以全国第二次土地调查数据库为基础。
根据农业农村局划定的项目片，在DLTB数据中选择耕地图斑（旱地、水浇地、水田）。
依据实际项目批复规模选取相应面积的耕地图斑。
参照行政区界线、现状道路、水系合理划定项目区。
核对总体规划图、生态红线数据库、“十二五”以来历年高标准农田建设项目汇总数据库。
查询项目区与生态保护区、允许建设区、历年高标项目是否重叠。
高标准基本农田项目中测绘的重难点及应对策略1. 引言1.1 项目背景高标准基本农田项目是国家推动农村土地保护和粮食安全的重要举措。
该项目旨在划定保护范围，优化农田结构，提高农田质量和产量。
通过对农田进行测绘和规划，可以确保土地利用的科学性和高效性，为农业生产提供坚实的基础支撑。
随着国土资源的日益加速消耗和城市化进程的加快，高标准基本农田项目显得尤为重要。
在当前社会背景下，土地资源的有限性使得保护和有效利用成为当务之急。
而高标准基本农田项目的实施，可以有效保护国家的粮食安全，维护环境生态平衡，促进农民增收致富。
通过科学合理的测绘和规划，可以最大限度地发挥土地资源的潜力，提高土地的利用效率。
高标准基本农田项目的开展对于我国的农业发展和生态环境保护具有重要意义。
【内容结束】1.2 测绘的重要性测绘在高标准基本农田项目中具有重要意义。
测绘可以确保土地资源的准确性和可靠性，为项目的顺利实施提供可靠的数据支持。
测绘可以为土地规划、设计和管理提供基础信息，帮助农田资源的合理利用和保护。
测绘还可以帮助农户更好地了解自己的土地资源，制定合理的种植计划和农业生产方案。
测绘是高标准基本农田项目中不可或缺的一环，其重要性不言而喻。
通过科学精准的测绘工作，可以有效提高农田资源的利用率，保障农业生产的持续发展。
加强对测绘工作的重视和支持，提高测绘技术水平，是保障高标准基本农田项目成功实施的关键因素。
2. 正文2.1 测绘中的重难点1. 土地边界模糊不清：在实际测绘过程中，有些农田的边界并不清晰，可能存在争议或者存在自然界限不明显的情况，这就给测绘工作带来了一定的困难。
如何准确地确定土地的边界是测绘中的一个重要难点。
2. 土地利用类型复杂多样：在农田项目中，不同的土地可能有不同的利用类型，例如耕地、林地、草地等。
如何准确地划分各种土地利用类型，保证测绘结果的准确性和可靠性，是测绘中的另一个重要难点。
3. 高标准基本农田保护要求严格：高标准基本农田的保护要求非常严格，需要确保测绘结果的准确性和完整性。
高标准基本农田建设项目测绘的重点及难点作者：刘敏来源：《世界家苑》2020年第02期摘要：在新時代背景下，我国把高标准基本农田建设作为重点工作，大规模对高标准基本农田建设进行推进。
在高标准基本农田建设中，需要进行测绘工作，时间相对较紧，任务量相对较大，工程点相对较多且面较广，在实际测绘时存在一些难点问题。
下文针对高标准基本农田建设项目测绘的重点及难点进行深入分析，并提出应对措施，希望可以有效提升高标准基本农田建设项目测绘水平。
关键词：高标准基本农田建设项目;测绘;重点及难点引言：现阶段，我国高标准基础农田建设项目正在不断的推进，而在该过程中测绘是基础，在整个高标准基础农田建设项目中，是离不开测绘技术的运用的。
在项目前期，测绘作为主要参考依据，测绘的结果是否精准对项目的规划、决策、实施均有着直接的影响。
因此，在项目建设过程中，需要给予测绘工作足够的重视，明确测绘工作的重点内容和难点内容，通过科学合理的手段，不断提升测绘水平和效率，进而促进我国农业现代化发展。
1 高标准基本农田建设项目测绘的重点及难点1.1 高标准基本农田建设项目测绘的重点在高标准基本农田建设项目测绘中，主要有以下重点内容：第一，对土地平整工程、农田防护工程、灌溉工程和排水工程、生态环境保护工程、道路工程等地形图进行测绘。
第二，在项目区域内，测绘改扩建沟渠机井和塘坝等断面，重点测绘沟渠深度和宽度，并由专人对草图进行绘制。
第三，针对项目区域中的各类道路宽度、长度、路面高程等属性进行测量与标注。
第四，对标志桩平面位置进行测量，并对埋深进行标注，例如天然气管道、自来水管道。
第五，在项目区域中的闸、桥等工程，需要对建筑材料进行标明，并把高程标记到涵闸、桥面的顶部。
第六，在测绘地类时，需要结合测绘要求和土地分类标准并且还需要生成土地分类面积统计表。
1.2 高标准基本农田建设项目测绘的难点第一，容易受到气候与季节的影响。
在测绘工作中，不良天气情况会严重影响到测量精度，如大风天气、多云天气、降雨天气等，会降低测量精度。

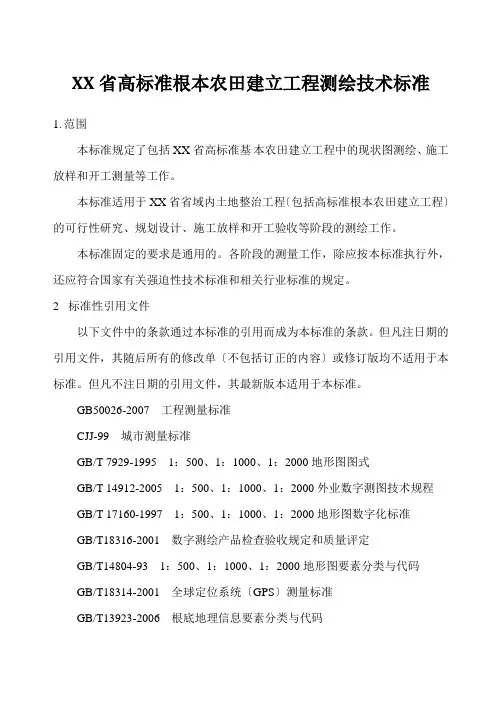

XX省高标准根本农田建立工程测绘技术标准1.范围本标准规定了包括XX省高标准基本农田建立工程中的现状图测绘、施工放样和开工测量等工作。
本标准适用于XX省省域内土地整治工程〔包括高标准根本农田建立工程〕的可行性研究、规划设计、施工放样和开工验收等阶段的测绘工作。
本标准固定的要求是通用的。
各阶段的测量工作，除应按本标准执行外，还应符合国家有关强迫性技术标准和相关行业标准的规定。
2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后所有的修改单〔不包括订正的内容〕或修订版均不适用于本标准。
但凡不注日期的引用文件，其最新版本适用于本标准。
GB50026-2007 工程测量标准CJJ-99 城市测量标准GB/T 7929-1995 1：500、1：1000、1：2000地形图图式GB/T 14912-2005 1：500、1：1000、1：2000外业数字测图技术规程GB/T 17160-1997 1：500、1：1000、1：2000地形图数字化标准GB/T18316-2001 数字测绘产品检查验收规定和质量评定GB/T14804-93 1：500、1：1000、1：2000地形图要素分类与代码GB/T18314-2001 全球定位系统〔GPS〕测量标准GB/T13923-2006 根底地理信息要素分类与代码CH1002-95 测绘产品检查验收规定CH1003-95 测绘产品质量评定标准CH/T4015-2001 地图符号库建立的根本规定SL52-93 水利水电工程施工测量标准TD/T1011-2000 中华人民共和国国土资源行业标准〔土地开发整理规划设计规程〕TD/T1012-2000 中华人民共和国国土资源行业标准〔土地开发整理工程规划设计标准〕TD/T1013-2000 中华人民共和国国土资源行业标准〔土地开发整理工程验收规程〕土地利用现状调查技术规程GB/T21010-2007 土地利用现状分类3术语和定义以下术语和定义适用于本标准：3.1农村土地整治对农村地区低效利用和不合理用的土地，通过田、水、路、林、村综合整治，增加有效耕地面积，进步耕地质量，改善农村消费生活条件和生态环境的土地利用活动。
高标准基本农田项目中测绘的重难点及应对策略【摘要】本文主要围绕高标准基本农田项目中测绘的重难点及应对策略展开讨论。
在本文介绍了该项目的背景和研究意义。
在重点围绕测绘的重点、难点以及应对策略展开分析。
针对测绘的重点，需精确勘测土地边界、地形地貌等。
而在测绘难点方面，涉及土地利用变化、数据采集不准确等问题。
针对这些难点，提出了应对策略，包括加强技术培训、完善数据管理等措施。
结论部分对文章进行总结分析，并展望未来在高标准基本农田项目中测绘方面的发展。
通过本文的探讨，有助于更好地解决高标准基本农田项目中测绘的重难点并提供有效的应对策略。
【关键词】高标准基本农田项目、测绘、重难点、应对策略、引言、正文、结论、项目背景、研究意义、测绘重点、总结分析、展望未来。
1. 引言1.1 项目背景高标准基本农田项目是国家重点推动的农业工程项目之一，旨在保护和提升农田质量，保障粮食安全。
我国基本农田是农业生产的重要基础，但长期以来受到城市化、工业化和人口增长等因素的影响，基本农田面临着严重的破坏和占用。
为了保护和恢复基本农田资源，实施高标准基本农田项目是必不可少的措施。
高标准基本农田项目中的测绘工作具有重要意义，它直接关系到农田的准确划定和保护。
通过科学、精准的测绘，可以为保护农田资源、提高农田产出质量提供可靠的数据支撑。
在项目实施过程中，对测绘工作的重难点及应对策略进行深入研究和总结，对于确保项目顺利推进具有重要意义。
1.2 研究意义农田是农业生产的基础，而高标准基本农田项目的实施对于保障粮食安全、推动农业现代化具有重要意义。
测绘是高标准基本农田项目的核心环节，对农田的面积、位置等信息进行准确测绘，是确保项目顺利实施和取得预期效果的基础。
深入研究高标准基本农田项目中测绘的重难点并提出应对策略，对于提高测绘效率、保证测绘质量具有重要意义。
在高标准基本农田项目中，测绘的重难点主要包括对于农田面积的准确测算和对于农田位置的精准定位。

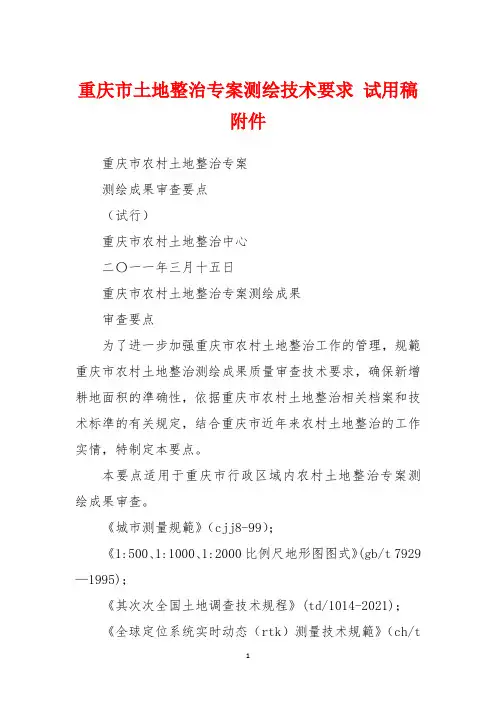

重庆市土地整治专案测绘技术要求试用稿附件重庆市农村土地整治专案测绘成果审查要点（试行）重庆市农村土地整治中心二〇一一年三月十五日重庆市农村土地整治专案测绘成果审查要点为了进一步加强重庆市农村土地整治工作的管理，规範重庆市农村土地整治测绘成果质量审查技术要求，确保新增耕地面积的準确性，依据重庆市农村土地整治相关档案和技术标準的有关规定，结合重庆市近年来农村土地整治的工作实情，特制定本要点。
本要点适用于重庆市行政区域内农村土地整治专案测绘成果审查。
《城市测量规範》（cjj8-99）；《1:500、1:1000、1:2000比例尺地形图图式》(gb/t 7929—1995)；《其次次全国土地调查技术规程》(td/1014-2021)；《全球定位系统实时动态（rtk）测量技术规範》（ch/t2021-2021 ）《国家三、四等水平测量规範》（gb/12898-91）《测绘成果质量检查与验收》（gb／t24356-2021）；《规範土地开发整理测绘工作的通知》(渝国土房管发[2021]458号档案)；《加强土地开发整理专案入库前测绘成果资料审查的通知》(渝国土房管[2021]366号档案)；《重庆市区县投资土地开发整理专案管理暂行方法的通知》（渝国土房管发[2021]221号）；《重庆市国土房管局关于印发《重庆市农村建设用地复垦专案管理规定（试行）的通知》(渝国土房管发[2021]495号)；《重庆市国土房管局关于进一步规範区县投资土地整理复垦开发专案管理的通知》（渝国土房管发[2021]272号）《重庆市国土房管局关于印发《重庆市农村建设用地复垦专案管理规定（试行）》的通知》（渝国土房管发[2021]495号）《重庆市国土房管局关于支援重庆粮食集团复垦所属废弃闲置建设用地的通知》（渝国土房管发[2021]496号）《重庆市国土房管局关于印发农村建设用地复垦专案管理有关文书格式（式样）的通知》（渝国土房管发[2021]505号）《重庆市国土房管局关于进一步推动农村建设用地复垦工作的通知》（渝国土房管发[2021]237号）备注：市级以上专案由市国土局相关部门委託，区县级专案由区县国土部门委託。
重庆市高标准基本农田建设（稍加改造）项目测绘技术要求（修订）重庆市农村土地整治中心二O一二年十月目录1、目的和意义 (1)2、适用范围 (1)3、引用的技术标准 (1)4、基本技术要求 (2)4.1坐标系统 (2)4.2电子成果数据格式 (2)4.3地形图测图要求 (2)4.4土地分类 (2)4.5打印及装订要求 (2)4.6测距要求 (2)5、1:500比例尺前期测量 (3)5.1准备工作 (3)5.1.1资料收集 (3)5.1.2测区踏勘 (3)5.1.3技术设计 (3)5.1.4控制测量 (3)5.1.4.1基本要求 (4)5.1.4.2提供的资料 (4)5.1.4.3平面控制网布设 (4)5.1.4.4高程控制网布设 (6)5.1.4.5 GPS RTK测量 (8)5.1.4.6 图根点密度 (8)5.2地形图测量技术要求 (9)5.3 1:500与1:2000图件资料对接方式 (11)5.4 测绘技术总结 (12)6、成果资料提交 (13)1、目的和意义为规范、统一重庆市高标准基本农田建设项目（稍加改造）测绘工作，依据测绘法律法规及国土资源部相关规定，结合重庆市地形特点以及高标准基本农田建设项目（稍加改造）测绘成果的用途与生产流程，制定本技术要求。
重庆市高标准基本农田建设项目（稍加改造）测绘除应符合本标准的要求外，还应符合国家现行的有关强制性标准、规范的规定。
2、适用范围本技术要求适用于重庆市辖范围内高标准基本农田建设项目（稍加改造）项目测绘成果的生产及质量评定。
3、引用的技术标准下列文件中的条款通过本技术要求的引用而成为本技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术要求；重庆市国土资源和房屋管理局下发的文件以最新的为准。
《城市测量规范》（CJJ/T8-2011）；《工程测量规范》（GB50026-2007）；《国家三、四等水准测量规范》（GB/T12898-2009）；《测绘成果质量检查与验收》（GB／T24356-2009）；《全球定位系统（GPS）测量规范》(GB／T18314-2009)《全球定位系统实时动态（RTK）测量技术规范》（CH/T 2009-2010 ）《1:500、1:1000、1:2000地形图图式》（GB／T7929-2007）《第二次全国土地调查技术规程》（TD/T 1014—2007）《土地开发整理项目规划设计规范》（TD/T1012-2000）《测绘技术总结编写规定》（CH/T1001）《测绘技术设计规定》（CH/T1004-2005）《高标准基本农田建设标准》（TD/T1033-2012）《重庆市国土房管局关于进一步规范土地开发整理测绘工作的通知》（渝国土房管发[2005]458号）。
4、基本技术要求4.1坐标系统平面采用1980西安坐标系，高程采用1985年国家高程基准。
4.2电子成果数据格式A.图件格式：所有提交的图件为AUTOCAD数据格式文件（“*.dwg”）。
B.技术报告等文字资料：为Word 文档（“*.doc”）C.面积统计表格：为Excel文档（“*.xls”）4.3地形图测图要求地形图测图要求参照《1：500、1：1000、1：2000地形图图式》（GB／T7929-2007）、《城市测量规范》（CJJ/T8-2011）以及本技术要求中列出的条款。
4.4土地分类土地分类应按《第二次全国土地调查技术规程》的土地分类划分统计。
4.5打印及装订要求1:500比例尺测绘：技术设计书、报告、各类独立的数据表册、打印按A4纸张规格；地形图按1:500比例尺打印，控制展点图可按自由比例打印（其图上注记大小不得小于图上2MM），同一项目的地形图装订不应出现两种规格。
4.6测距要求全站仪测图的最大测距长度：5、1:500比例尺前期测量5.1准备工作5.1.1资料收集收集项目区内的基础控制点成果、项目区原有1:2000竣工图件及相关资料，最新的1:1万正射影像图和最新监测影像资料等。
5.1.2测区踏勘进场测绘前，应进行测区实地踏勘，结合原有1:2000项目竣工图了解测区内的地形、地貌等基本情况，确定土地平整、灌溉与排水工程、田间道路、农田防护与生态环境保持工程与其他工程的1:500地形图测绘范围。
收集项目区内基础控制点资料。
5.1.3技术设计根据《测绘技术设计规定》CH／T 1004-2005的规定，针对项目区实际要求及收集资料情况确定作业流程与作业方法。
5.1.4控制测量对收集到的项目区基础控制点资料进行实地踏勘检查分析，满足起算点要求时充分加以利用，尽量采用新的测绘技术与测绘方法，如CORS(连续运行参考站)与RTK(载波相位动态实时差分)等进行图根加密控制点测量，控制测量的平面系统和高程系统平差精度要求应满足《城市测量规范》（CJJ/T8-2011）的相关要求；当采用GPS或者RTK测量时，应按《全球定位系统（GPS）测量规范》(GB／T18314-2009)和《全球定位系统实时动态（RTK）测量技术规范》（CH/T 2009-2010 ）的相关要求进行控制测量。
当进行几何水准测量时应按照《国家三、四等水准测量规范（GBT12898-2009）执行。
5.1.4.1基本要求控制网起算数据的来源应明确，发展等级应符合技术规程规定，精度应达到相应等级的各项技术参数，控制点密度应满足测图比例尺、相应测图方法的相关要求。
5.1.4.2提供的资料控制网观测数据、平差资料、展点图、起算点成果、控制点成果表、点之记（或点位说明）、平差精度表。
5.1.4.3平面控制网布设1）、GPS控制测量作业的基本技术要求注：当采用双频接收机进行快速静态测量时，观测时段长度可缩短为10 min。
2）、导线测量的主要技术要求注：1 表中n为测站数；2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的平均边长及总长可适当放长，但最大长度不应大于表中规定长度的2倍；3测角的1″、2″、6″级仪器分别包括全站仪、电子经纬仪和光学经纬仪，在本规范的后续引用中均采用此形式。
3）、水平角方向观测法的技术要求注： 1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制；2 当观测方向的垂直角超过±3°的范围时，该方向2C 互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C 互差的限值。
4）、测距的主要技术要求注：1 测距的5 mm 级仪器和10 mm 级仪器，是指当测距长度为1km 时，仪器的标称精度D m 分别为5mm 和10 mm 的电磁波测距仪器（D b a m ⨯＋＝D ）。
在本规范的后续引用中均采用此形式；2 测回是指照准目标一次，读数2～4次的过程；3 根据具体情况，边长测距可采取不同时间段测量代替往返观测；4 计算测距往返较差的限差时，a 、b 分别为相应等级所使用仪器标称的固定误差和比例误差。
5.1.4.4高程控制网布设1）、水准测量的主要技术要求注：1结点之间或结点与高级点之间，其路线的长度，不应大于表中规定的0.7倍；2 L为往返测段，附合或环线的水准路线长度（km）；n为测站数；3 数字水准仪测量的技术要求和同等级的光学水准仪相同。
2）、电磁波测距三角高程测量的主要技术要求注：1 D为电磁波测距边长度（km）；2起讫点的精度等级，四等应起迄于不低于三等水准的高程点上，五等应起迄于不低于四等的高程点上；3线路长度不应超过相应等级水准路线的总长度。
5.1.4.5 GPS RTK测量当测区已有的基础控制点能满足本项目平面和高程起算点时，可采用GPS RTK测量方式，可进行图根点控制测量。
应满足下表要求：注：一测回定义：在测点上按照规定时间完成测量后，将仪器离开测点2m 外，再回到测点进行下一测回的测量。
5.1.4.6 图根点密度按常规成图时，平坦开阔地区图根点密度（点/km2）：按数字化成图时，平坦开阔地区图根点密度（点/km2）：所有加密控制点应以满足测图要求为宜。
5.2地形图测量技术要求作业前各作业员应对相应的规范、图式及本项目设计书认真学习，细心领会，熟练掌握，以保证工作的顺利开展和成图质量。
A.针对不同的工程及地貌类型测绘的范围按如下要求：i新修乡村道路（通常说的大路）以及通行小型农用机（车）的道路（1米＜宽度＜3米），应以其中心两边外延6米测绘。
ii新修田间道（宽度≥3米）田间道按其中心线两边外延12米测绘(即测绘24米宽的带状图)，新修的田间道两端点需外延12米测绘；iii新修的排水沟、防洪沟、灌溉渠等工程，单线工程沿其中心线外延3米测绘，双线工程沿其中心线外延6米测绘，应标注入水口和出水口的高程。
iv土地平整工程以其圈定范围线外沿6米测绘。
v需维修的山坪塘沿其塘坎外延6米测绘。
vi在原有工程基础上进行的加固、维修的工程可不测，土石方移动量较大的地段必须进行测绘。
B.高程注记至厘米，高程密度基本上满足3.0厘米一个高程注记点。
并同时注意下列几种情况的高程注记。
i独立地物应注记高程，各类坎子要注记两端坎头的高程和坎中间点的上下高程。
ii道路交叉口、涵洞（应测注比高）一般均应注记高程。
iii山脊及地形急剧变化处和特殊地貌应注记高程。
iv山顶制高点、鞍部的高程应全部注记。
C.电杆不区分建筑材料、断面形状，用通讯、电力、高压相应的符号表示。
电杆、电线架、电线塔（铁塔）按实地位置表示。
D.地下光缆有标志的、高压架空线，按实地走向测，电缆标按实地位置表示，一般不取舍。
E.陡坎测绘i当修建正规而明显的坡、坎比高小于0.5m，图上长度短于10mm的可不表示。
ii陡坎、斜坡的源头，要从坎头开始测绘。
斜坡底线的高程应测注，坡脚用地类界表示，斜坡面内不绘植被符号。
iii以陡坎，斜坡构成的花台，应加陡坎，斜坡符号表示。
F.旱地内的零星果树（果树未成林），仍以旱地表示。
G.单线道路应注记路面材料及宽度。
H.单线水沟应注记材料及宽度、深度、流向。
I.双线道路边线与房屋、围墙等高出地面的建筑物重合时，可以建筑物边线代替路边线，道路与建筑物的接头处应间隔0.2mm。
公路、街道注记道路名称。
贯通测区附近的道路，实测道路，注记路面材料。
J.各级公路应表示行车道宽度、路肩宽度。
路肩宽度图上大于1mm时依比例尺表示，小于1mm 时用1mm表示。
K.堤高0.5m以上的堤一般应表示；堤顶宽度在图上大于1mm的依比例尺表示；堤坡的投影宽度在图上大于1mm 的用依比例尺长短线表示，小于1mm 的均用0.5mm短线表示；堤上地物按相应符号表示。
连接公路的，堤作为路堤。
