【CN209593464U】一种基于LoRaWAN的多通道全双工物联网网关【专利】

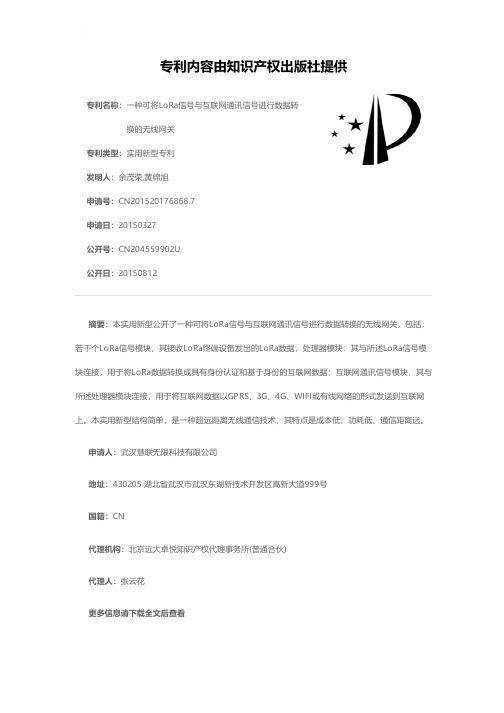

专利名称：一种可将LoRa信号与互联网通讯信号进行数据转换的无线网关
专利类型：实用新型专利
发明人：余茂荣,黄绵旭
申请号：CN201520176868.7
申请日：20150327
公开号：CN204559902U
公开日：
20150812
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可将LoRa信号与互联网通讯信号进行数据转换的无线网关，包括：若干个LoRa信号模块，其接收LoRa终端设备发出的LoRa数据，处理器模块：其与所述LoRa信号模块连接，用于将LoRa数据转换成具有身份认证和基于身份的互联网数据；互联网通讯信号模块，其与所述处理器模块连接，用于将互联网数据以GPRS、3G、4G、WIFI或有线网络的形式发送到互联网上。

本实用新型结构简单，是一种超远距离无线通信技术，其特点是成本低、功耗低、通信距离远。

申请人：武汉慧联无限科技有限公司
地址：430205 湖北省武汉市武汉东湖新技术开发区高新大道999号
国籍：CN
代理机构：北京远大卓悦知识产权代理事务所(普通合伙)
代理人：张云花
更多信息请下载全文后查看。

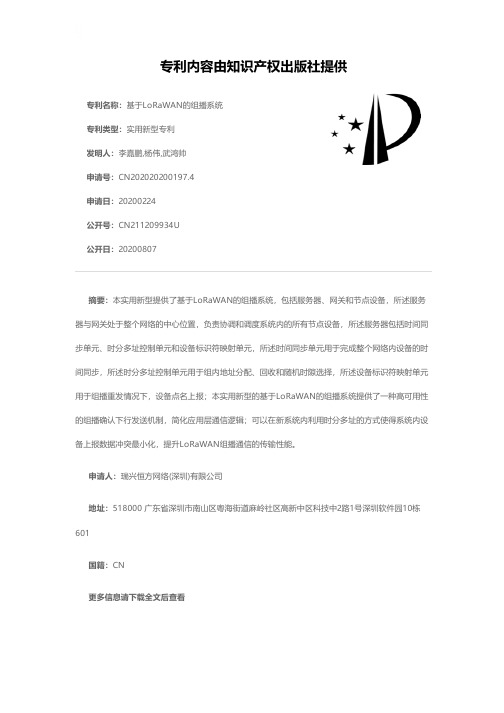

专利名称：基于LoRaWAN的组播系统专利类型：实用新型专利
发明人：李嘉鹏,杨伟,武鸿帅
申请号：CN202020200197.4
申请日：20200224
公开号：CN211209934U
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本实用新型提供了基于LoRaWAN的组播系统，包括服务器、网关和节点设备，所述服务器与网关处于整个网络的中心位置，负责协调和调度系统内的所有节点设备，所述服务器包括时间同步单元、时分多址控制单元和设备标识符映射单元，所述时间同步单元用于完成整个网络内设备的时间同步，所述时分多址控制单元用于组内地址分配、回收和随机时隙选择，所述设备标识符映射单元用于组播重发情况下，设备点名上报；本实用新型的基于LoRaWAN的组播系统提供了一种高可用性的组播确认下行发送机制，简化应用层通信逻辑；可以在新系统内利用时分多址的方式使得系统内设备上报数据冲突最小化，提升LoRaWAN组播通信的传输性能。

申请人：瑞兴恒方网络(深圳)有限公司
地址：518000 广东省深圳市南山区粤海街道麻岭社区高新中区科技中2路1号深圳软件园10栋601
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010361431.6(22)申请日 2020.04.30(71)申请人 成都慧简联信息科技有限公司地址 610000 四川省成都市天府新区湖畔路北段366号1栋3楼1号(72)发明人 杨鲲　梁萧　刘强　梅海波　(74)专利代理机构 北京天奇智新知识产权代理有限公司 11340代理人 许驰(51)Int.Cl.H04W 72/12(2009.01)H04L 12/851(2013.01)H04L 12/863(2013.01)(54)发明名称一种多通道LoRaWAN网关下行调度方法(57)摘要本发明公开了一种多通道LoRaWAN网关下行调度方法，针对LoRaWAN网络中下行通信数量较多时，网关发送下行数据易发生冲突、Class C类型下行数据发送延时较长等问题，根据时间戳判断下行数据的类型，选择合适的下行队列，判断数据是否可以插入队列，使用不同的射频通道进行发送；对Class A和Class B类型的下行数据，根据时间戳判断能否插入队列；对Class C类型的下行数据，在待插入下行队列寻找合适的位置插入数据；对入队失败的下行数据，随机选择其他的下行队列，再次尝试插入队列，直到找到可插入的下行队列或丢弃数据。

权利要求书2页 说明书6页 附图4页CN 111711994 A 2020.09.25C N 111711994A1.一种多通道LoRaWAN网关下行调度方法，其特征在于，根据时间戳判断下行数据的类型，选择待插入的下行队列，判断数据是否可以插入队列，使用不同的射频通道进行发送；对Class A和Class B类型的下行数据，根据时间戳插入队列；对Class C类型的下行数据，在待插入下行队列寻找位置插入数据；对入队失败的下行数据，随机选择其他的下行队列，再次尝试插入队列，直到找到可插入的下行队列或丢弃数据。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910468669.6(22)申请日 2019.05.31(71)申请人 四川璧虹众杰科技有限公司地址 610000 四川省成都市成都高新区广和二街88号4栋12层15号(72)发明人 贺喜　黄飚　赵念军　董介明　邓鹏　龚波　陈科宇　(74)专利代理机构 北京细软智谷知识产权代理有限责任公司 11471代理人 涂凤琴(51)Int.Cl.H04L 12/66(2006.01)H04L 29/06(2006.01)H04L 29/08(2006.01)H04W 4/38(2018.01)H04W 88/16(2009.01)(54)发明名称LoRaWan网关系统和LoRaWan网关(57)摘要本申请涉及一种L o R a W a n 网关系统和LoRaWan网关，该系统包括：LoRa节点，LoRaWan网关，和，LoRa应用服务器；所述LoRa节点用于采集数据；所述LoRaWan网关用于：接收用户输入的配置信息，并根据所述配置信息配置相应的LoRa节点；获取已配置的LoRa节点采集的数据，并对获取到的数据进行处理以得到处理后的数据，将处理后的数据发送到所述LoRa应用服务器；所述LoRa应用服务器用于根据所述处理后的数据与所述LoRaWan网关交互，以控制所述LoRa节点工作。

本申请大大降低了整个系统的冗余度，简化了部署系统的过程，大大提高了系统资源利用率，便于推广和应用。

权利要求书2页 说明书7页 附图2页CN 110166353 A 2019.08.23C N 110166353A1.一种LoRaWan网关系统，其特征在于，包括：LoRa节点，LoRaWan网关，和，LoRa应用服务器；所述LoRa节点用于采集数据；所述LoRaWan网关用于：接收用户输入的配置信息，并根据所述配置信息配置相应的LoRa节点；获取已配置的LoRa节点采集的数据，并对获取到的数据进行处理以得到处理后的数据，将处理后的数据发送到所述LoRa应用服务器；所述LoRa应用服务器用于根据所述处理后的数据与所述LoRaWan网关交互，以控制所述LoRa节点工作。

专利名称：支持LoRaWAN协议的全双工LoRa网关专利类型：发明专利
发明人：徐祝庆,熊润群,罗军舟,东方
申请号：CN202010090248.7
申请日：20200213
公开号：CN111315041A
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本发明公开了一种支持LoRaWAN协议的全双工LoRa网关结构，其中上行LoRa通信模块可以接收LoRa终端节点发送的上行数据包，将上行数据包发送至ARM主控模块，ARM主控模块，接收上行LoRa通信模块中收到的上行数据包，将上行数据包递交给LoRa服务器，并接收LoRa服务器发送的下行数据包，并根据下行数据包的下行要求信息，确定下行时机，根据下行时机将下行数据包下发至第一下行LoRa通信模块或者第二下行LoRa通信模块，使第一下行LoRa通信模块和第二下行LoRa通信模块，分别用于在相应下行时机发送下行数据包；以实现支持LoRaWAN协议的全双工LoRa网关的精度和可靠性的提升。

申请人：东南大学
地址：211189 江苏省南京市四牌楼2号
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：汤金燕
更多信息请下载全文后查看。

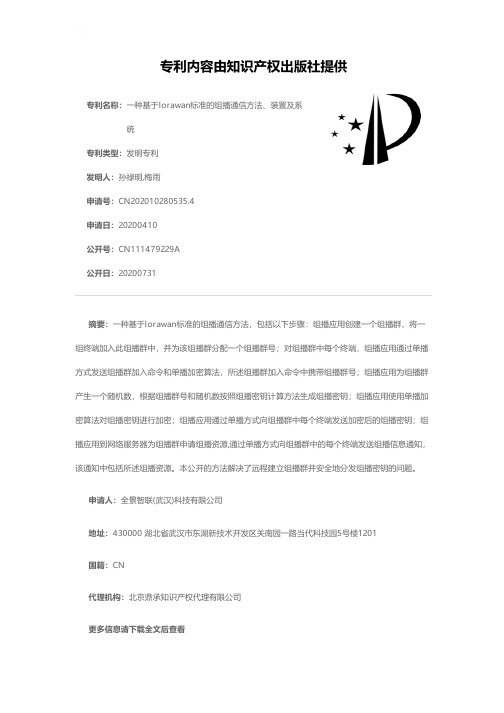

专利名称：一种基于lorawan标准的组播通信方法、装置及系统
专利类型：发明专利
发明人：孙禄明,梅雨
申请号：CN202010280535.4
申请日：20200410
公开号：CN111479229A
公开日：
20200731
专利内容由知识产权出版社提供
摘要：一种基于lorawan标准的组播通信方法，包括以下步骤：组播应用创建一个组播群，将一组终端加入此组播群中，并为该组播群分配一个组播群号；对组播群中每个终端，组播应用通过单播方式发送组播群加入命令和单播加密算法，所述组播群加入命令中携带组播群号；组播应用为组播群产生一个随机数，根据组播群号和随机数按照组播密钥计算方法生成组播密钥；组播应用使用单播加密算法对组播密钥进行加密；组播应用通过单播方式向组播群中每个终端发送加密后的组播密钥；组播应用到网络服务器为组播群申请组播资源,通过单播方式向组播群中的每个终端发送组播信息通知，该通知中包括所述组播资源。

本公开的方法解决了远程建立组播群并安全地分发组播密钥的问题。

申请人：全景智联(武汉)科技有限公司
地址：430000 湖北省武汉市东湖新技术开发区关南园一路当代科技园5号楼1201
国籍：CN
代理机构：北京鼎承知识产权代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920320655.5(22)申请日 2019.03.14(73)专利权人 福建海纳欣生物科技有限公司地址 350015 福建省福州市马尾区兴业路186号(自贸试验区内)(72)发明人 吴华坚　华彬彬　(51)Int.Cl.H04L 29/08(2006.01)G08C 17/02(2006.01)G05B 19/042(2006.01)(54)实用新型名称一种新型的带控制反馈的低功耗LoraWAN远程开关(57)摘要本实用新型提供一种新型的带控制反馈的低功耗LoraWAN远程开关，包括有微处理器单元、开关输出单元、状态控制反馈单元以及射频芯片。

所述射频芯片连接有PA芯片，所述PA芯片连接有射频天线；所述射频天线接收外部无线信息，传送至所述PA芯片，再经所述射频芯片送至所述微处理器单元解析处理，最终控制所述开关输出单元动作的执行或保持。

本实用新型成本低、集成度高、尺寸小；并通过设置状态控制反馈单元，可以掌握事实上的控制状态，避免误控制或者误操作，工作更加可靠；且可以按需融入更多的控制机制，管理方便，配置简化。

权利要求书1页 说明书5页 附图3页CN 209345197 U 2019.09.03C N 209345197U权　利　要　求　书1/1页CN 209345197 U1.一种新型的带控制反馈的低功耗LoraWAN远程开关，其特征在于，所述低功耗LoraWAN远程开关包括有微处理器单元（1），及与所述微处理器单元（1）连接的开关输出单元（2）、状态控制反馈单元（3）、射频芯片（4）以及电源管理单元（8）；所述射频芯片（4）连接有PA芯片（5），所述PA芯片（5）连接有射频天线（6）；所述射频天线（6）接收外部无线信息，传送至所述PA芯片（5），再经所述射频芯片（4）送至所述微处理器单元（1）解析处理，最终控制所述开关输出单元（2）动作的执行或保持；所述开关输出单元（2）用于控制外部继电器单元（200），所述状态控制反馈单元（3）连接所述外部继电器单元（200），用于向所述微处理器单元（1）反馈实际的控制状态；在所述控制状态异常时，将相关信息打包处理后送至所述射频芯片（4），最终通过所述射频天线（6）向外发送警示信息。
