实验2-1 传输层TCP 协议实验一、 实验目的1. 了解TCP 协议的基本原理2. 熟悉TCP 协议数据包的格式二、 实验内容:1. TCP 连接的建立与释放TCP 连接是通过三次握手过程实现的。
(1)实验环境如下图所示:接收端192.168.0.102发送端使用端口2440,接收端使用端口5001(2)打开Traces\3_1_IntroductionToTCP\tcp_pcattcp_n1.cap 文件分组列表窗口中3-5分组显示了三次握手过程发送的三条报文。
分别选择这三条报文,查看协议框和原始框中的TCP 协议字段内容,分析flags 字段中的SYN 、ACK 位的0/1设置的含义,注意序号、确认号字段的值。
三次握手报文会协商报文的最大段大小,本例中TCP segment data设为1460字节。
连接建立后,发送端向接收方发送8192字节的数据流。
从应用程序的角度来看,这是作为一个单位传送的。
但是,底层的网络并不能支持容纳8192个字节这样大的分组,因此TCP会将这一个逻辑传送单位分成多个报文段。
分组6显示的是第一个报文段,它包含前1460个字节,再加上20个TCP首部字节和20个IP首部字节,共1500字节,这是以太网所允许的最大字节长度,再加上14字节的以太网帧首部,共1514字节。
分组7、9、10、11也都传送1460字节的报文段,分组13传送892(8192-1460*5)字节。
分组8是接收端给发送端的确认报文,只有TCP首部而没有数据部分,试分析其内容。
当两端交换带有FIN标志的TCP报文段并且每一端都确认另一端发送的FIN包时,TCP 连接将会关闭。
FIN位字面上的意思是连接一方再也没有更多新的数据发送。
分组13-16是释放TCP连接的报文。
分组13包含了最后892个字节并设置FIN=1表示没有数据要发送了。
分组14确认收到所有的数据,确认号为8194是因为将FIN自身作为第8193字节。
应用层传输协议篇一:应用层常用协议应用层常用协议1 DNS:域名系统DNS是因特网使用的命名系统,用来把便于人们使用的机器名字转换为IP地址。
现在顶级域名TLD分为三在类:国家顶级域名nTLD;通用顶级域名gTLD;基础结构域名域名服务器分为四种类型:根域名服务器;顶级域名服务器;本地域名服务器;权限域名服务器。
2 FTP:文件传输协议FTP是因特网上使用得最广泛的文件传送协议。
FTP提供交互式的访问,允许客户指明文件类型与格式,并允许文件具有存取权限。
FTP其于TCP。
3 telnet远程终端协议:telnet是一个简单的远程终端协议,它也是因特网的正式标准。
又称为终端仿真协议。
4 HTTP:超文本传送协议,是面向事务的应用层协议,它是万维网上能够可靠地交换文件的重要基础。
使用面向连接的TCP 作为运输层协议,保证了数据的可靠传输。
5 电子邮件协议SMTP:即简单邮件传送协议。
SMTP规定了在两个相互通信的SMTP进程之间应如何交换信息。
SMTP通信的三个阶段:建立连接、邮件传送、连接释放。
6 POP3:邮件读取协议,POP3(Post Office Protocol 3)协议通常被用来接收电子邮件。
SNMP:简单网络管理协议。
由三部分组成:SNMP本身、管理信息结构SMI和管理信息MIB。
SNMP定义了管理站和代理之间所交换的分组格式。
SMI定义了命名对象类型的通用规则,以及把对象和对象的值进行编码。
MIB在被管理的实体中创建了命名对象,并规定类型。
二、结合五层模型,注意分析各层的封装,使用哪些协议。
哪些协议是可靠传输,面向连接,哪些协议是不可靠传输,非面向连接?应用层文件传输,电子邮件,文件服务,虚拟终端T,SNMP,,DNS,Telnet传输层:提供端对端的接口TCP,UDP网络层:为数据包选择路由 IP,ICMP,RIP,OSPF,BGP,IGMP数据链路层:传输有地址的帧以及错误检测功能 SLIP,CSLIP,PPP,ARP,RARP,MTU 物理层:以二进制数据形式在物理媒体上传输数据 ISO2110,IEEE802,IEEE802.2TCP提供IP下的数据可靠传输,它提供的服务包括数据流传送、可靠性、有效流控、全双工操作和多路复用。
第六章 传输层传输层解决一个应用进程与另外一个应用进程之间的数据传输的问题。
对网络进行分类,通常也是以传输层为界限来进行分类的:1、 把网络分为通讯子网和资源子网(传输层分在了上面)通讯子网用于传递数据,它不关心数据的意思,通讯子网只有7层协议中的下面三层;资源子网(网上的所有主机)的设2、 传输服务的使用者和传输服务的提供者(传输层分在了下面)传输层以上是应用进程自己要处理的东西,如:进程要发送什么消息,如何理解消息;传输层以下(包括传输层)为进程之间的通讯提供传输服务。
对于需要进行数据通讯的应用进程来讲,它不管数据传输是如何实现,它只是将要传输的数据交给传输层就行了,因此传输层为高层的用户屏蔽了通讯的细节,同时也提供了一组通讯的接口。
的服务质量很好,则传输层的实现就比较简单,只需要提供通讯进程的标识就可以了;如果通讯子网提供的服务质量不好,则所有的数据传输的可靠都必须由传输层自己来保证。
传输服务一、传输层的功能及在协议层中的作用 1、传输层在OSI 模型中的位置1)介于通讯子网和资源子网之间,对高层用户屏蔽了通讯的细节2)弥补了通讯子网所提供服务的差异和不足,提供端到端之间的无差错保证 3)传输层工作的简繁取决于通讯子网提供服务的类型 2、传输层与上下层之间的关系传输层使高层用户看到的好像就在两个传输层实体之间有一条端到端的、可靠的、全双工的通信通道(即:数字管道) 二、传输层为上层提供的服务1、 面向连接的服务(即:可靠的服务):通讯可靠,而且是按序传输的,对数据有效验和重发(针对数据包丢失,传输层采用重传机制解决)针对按序传输(发送顺序和接受顺序是一样的),传输层采用缓冲区来解决:当一个数据到达后,在交给应用进程处理前,传输层要看收到的数据的序号,若序号排在该数据前面的数据没有收到,则收到的数据会暂存在缓冲区,等前面序号的数据到达后,再一起交给应用进程。
如:TCP/IP 模型中应用层协议FTP 、Telnet 等 2、 面向非连接的服务(即:不可靠的服务):提供的是不可靠的传输,对数据无效验和重发,通讯速率高,如:TCP/IP 模型中应用层协议SNMP 、DNS 等 三、传输服务原语1、传输服务原语是应用程序和传输服务之间的接口1)一个典型的面向连接的服务原语(采用C/S 的工作方式提供服务)2、TPDU 的发送过程3、 伯克利套接字(Berkeley Sockets )在TCP/IP 协议当中,用得最多的传输层服务原语就是伯克利套接字。
数据通信与计算机⽹络模拟试题B⼀、选择题1. 下列关于计算机⽹络与Internet组成的描述中,错误的是()A.计算机⽹络是由若⼲个节点与连接节点的通信线路组成B.通信线路可以是有线的,也可以是⽆线的C.Internet是覆盖全世界的⽹际⽹D.互联计算机⽹络的⽹络设备是交换机和路由器2. 下列关于⽹络拓扑概念的描述中,错误的是()A.拓扑学是研究将实体抽象成“点”、“线”、“⾯”之间的关系B.计算机⽹络拓扑反映出⽹络中节点与通信线路之间的关系C.拓扑设计对⽹络性能、系统可靠性与通信费⽤都有重⼤影响D.计算机⽹络拓扑是指资源⼦⽹主机之间的结构3. 下列关于虚电路交换⽅式特点的描述中,错误的是()A.虚电路⽅式在分组发送前,在发送⽅与接收⽅需要建⽴⼀条逻辑连接的虚电路B.虚电路⽅式⼯作过程分为虚电路建⽴阶段、数据传输阶段与虚电路拆除阶段C.通过虚电路传送的分组需要带有⽬的节点的地址D.每个节点可以同时与多个节点之间建⽴虚电路4. 下列关于⽹络体系结构的描述中,错误的是()A.对于复杂的⽹络协议来说,最好的组织⽅法是层次结构模型B.⽹络体系结构是⽹络协议的集合C.⽹络体系结构对⽹络要实现的功能进⾏了精确的定义D.体系结构是抽象的,实现技术是实际的5. OSI参考模型中,数据链路层的数据单元是()A. ⽐特B. 帧C. 分组D. 报⽂6. 下列关于信号概念的描述中,错误的是()A.物理层需要根据所使⽤的传输介质与传输设备来确定数据传输⽅式B.信号是数据在传输过程中电信号的表⽰形式C.电平幅度连续变化的电信号成为模拟信号D.电平幅度连续变化的模拟信号不能⽤于传输⼆进制⽐特序列7. 在QPSK-8调制⽅法中,如果调制速率为2400baud,那么数据传输速率为()A.1200bps B. 2400bps C. 3600bps D. 7200bps8. 帧传输中采取增加转义字符或0⽐特插⼊的⽬的是保证数据传输的()A.正确性B. 安全性C. 透明性D. 可靠性9. 下列关于PPP协议特点的描述中,错误的是()A.⽀持点-点线路连接,不⽀持点-多点连接B.⽀持全双⼯通信,不⽀持单⼯和半双⼯通信C.可以⽀持异步通信或同步通信D.使⽤帧序号,提供流量控制功能10. ⽆线局域⽹采⽤的介质访问控制⽅法是()A. CSMA/CAB. CSMA/CDC. Token BusD. Token Ring11. 下列关于⽹卡的描述中,错误的是()A.⽹卡覆盖了IEEE 802.3协议的MAC⼦层与物理层B.⽹卡通过收发器实现与总线同轴电缆的电信号连接C.⽹卡通过接⼝电路与计算机连接D.⽹卡实现与其他局域⽹连接的⽹桥功能12. 下列设备中,⼯作在数据链路层的是()A.中继器B. 集线器C. ⽹桥D. 路由器13. IP地址228.12.33.0属于()A. A类B. B类C. C类D. D类14. 下列属于全局IP地址的是()A. 10.0.0.1B. 127.32.0.1C. 172.32.0.1D. 192.168.255.115. 下列关于传输层协议与应⽤层协议关系的描述中,错误的是()A.TELNET、SMTP、FTP、HTTP等协议适⽤TCPB.DNS协议既可以使⽤TCP,也可以使⽤UDPC.SNMP协议使⽤TCPD.P2P会话类应⽤使⽤UDP⼆、填空题1.按覆盖的地理范围划分,计算机⽹络可以分为个⼈区域⽹、局域⽹、与⼴域⽹。
网络通信的传输层与应用层协议网络通信是现代社会中不可或缺的一部分,它使得全球范围内的信息交流变得更加便捷和高效。
而在网络通信中,传输层和应用层协议扮演着非常重要的角色。
本文将深入讨论传输层和应用层协议的工作原理以及它们在网络通信中的应用。
一、传输层协议传输层协议是实现数据传输的核心部分,它负责将数据从源主机传输到目标主机。
在网络中,最常见的传输层协议是传输控制协议(TCP)和用户数据报协议(UDP)。
1. 传输控制协议(TCP)TCP是一种面向连接的协议,它通过三次握手建立可靠的数据传输通道。
在发送数据之前,源主机和目标主机之间先进行握手,以确保双方都能够正常通信。
TCP提供了流量控制和拥塞控制等机制,可以保证数据的可靠传输。
同时,TCP还可以进行数据分段和重组,以适应不同网络环境下的数据传输需求。
2. 用户数据报协议(UDP)UDP是一种面向无连接的协议,相比于TCP更加轻量级。
UDP传输数据时不需要进行握手,因此传输延迟更低。
但是,UDP并不能提供可靠的数据传输保证,因为它没有流量控制和重传机制。
UDP适用于对数据传输延迟要求较高的应用场景,比如语音通话和实时视频流传输。
二、应用层协议应用层协议是构建在传输层之上的协议,它定义了不同应用程序之间进行通信所需的规则和格式。
常见的应用层协议包括超文本传输协议(HTTP)、文件传输协议(FTP)和域名系统协议(DNS)等。
1. 超文本传输协议(HTTP)HTTP是一种基于客户端-服务器模型的应用层协议,主要用于在Web浏览器和Web服务器之间传输超文本数据。
通过HTTP,用户可以从Web服务器上获取和发送各种资源,如文本、图片、视频等。
HTTP使用TCP作为传输协议,在传输层建立连接后,通过发送请求和接收响应来实现数据的传输。
2. 文件传输协议(FTP)FTP是一种用于在两台计算机之间进行文件传输的协议。
它可以实现文件的上传、下载和删除等操作。
FTP使用TCP作为传输层协议,并且需要用户进行身份验证才能进行文件传输操作。

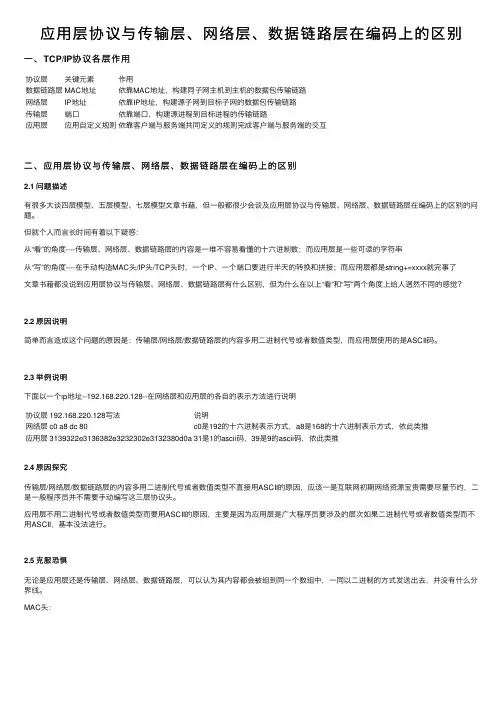

应⽤层协议与传输层、⽹络层、数据链路层在编码上的区别⼀、TCP/IP协议各层作⽤协议层关键元素作⽤数据链路层MAC地址依靠MAC地址,构建同⼦⽹主机到主机的数据包传输链路⽹络层IP地址依靠IP地址,构建源⼦⽹到⽬标⼦⽹的数据包传输链路传输层端⼝依靠端⼝,构建源进程到⽬标进程的传输链路应⽤层应⽤⾃定义规则依靠客户端与服务端共同定义的规则完成客户端与服务端的交互⼆、应⽤层协议与传输层、⽹络层、数据链路层在编码上的区别2.1 问题描述有很多⼤谈四层模型、五层模型、七层模型⽂章书藉,但⼀般都很少会谈及应⽤层协议与传输层、⽹络层、数据链路层在编码上的区别的问题。
但就个⼈⽽⾔长时间有着以下疑惑:从“看”的⾓度----传输层、⽹络层、数据链路层的内容是⼀堆不容易看懂的⼗六进制数;⽽应⽤层是⼀些可读的字符串从“写”的⾓度----在⼿动构造MAC头/IP头/TCP头时,⼀个IP、⼀个端⼝要进⾏半天的转换和拼接;⽽应⽤层都是string+=xxxx就完事了⽂章书藉都没说到应⽤层协议与传输层、⽹络层、数据链路层有什么区别,但为什么在以上“看”和“写”两个⾓度上给⼈迵然不同的感觉?2.2 原因说明简单⽽⾔造成这个问题的原因是:传输层/⽹络层/数据链路层的内容多⽤⼆进制代号或者数值类型,⽽应⽤层使⽤的是ASCII码。
2.3 举例说明下⾯以⼀个ip地址--192.168.220.128--在⽹络层和应⽤层的各⾃的表⽰⽅法进⾏说明协议层192.168.220.128写法说明⽹络层c0 a8 dc 80c0是192的⼗六进制表⽰⽅式,a8是168的⼗六进制表⽰⽅式,依此类推应⽤层3139322e3136382e3232302e3132380d0a31是1的ascii码,39是9的ascii码,依此类推2.4 原因探究传输层/⽹络层/数据链路层的内容多⽤⼆进制代号或者数值类型不直接⽤ASCII的原因,应该⼀是互联⽹初期⽹络资源宝贵需要尽量节约,⼆是⼀般程序员并不需要⼿动编写这三层协议头。
通讯协议有哪几种在计算机网络通信中,通讯协议是指计算机之间进行通信所必须遵循的规则和约定。
通讯协议可以分为多种类型,每种类型都有其特定的应用场景和特点。
本文将介绍几种常见的通讯协议,包括传输层协议、网络层协议、应用层协议等。
1. 传输层协议。
传输层协议是指在计算机网络中负责实现端到端通信的协议。
常见的传输层协议包括TCP(Transmission Control Protocol)和UDP(User Datagram Protocol)。
TCP是一种面向连接的、可靠的传输协议,它通过三次握手建立连接,保证数据的可靠传输。
TCP具有流量控制和拥塞控制等特点,适用于对数据传输要求较高的场景,如文件传输、网页浏览等。
UDP是一种无连接的、不可靠的传输协议,它不保证数据的可靠传输,但具有低延迟和高效率的特点。
UDP适用于对实时性要求较高的场景,如音视频传输、在线游戏等。
2. 网络层协议。
网络层协议是指在计算机网络中负责实现数据包转发和路由选择的协议。
常见的网络层协议包括IP(Internet Protocol)和ICMP(Internet Control Message Protocol)。
IP是一种主机到主机的协议,它负责将数据包从源主机传输到目标主机。
IP协议使用IP地址来标识主机和子网,实现数据包的路由选择和转发。
ICMP是一种用于在IP网络中传递控制消息的协议,它主要用于网络故障排除和诊断。
ICMP协议可以发送错误报文和请求报文,帮助网络管理员快速定位和解决网络问题。
3. 应用层协议。
应用层协议是指在计算机网络中负责实现特定应用功能的协议。
常见的应用层协议包括HTTP(Hypertext Transfer Protocol)、FTP(File Transfer Protocol)、SMTP(Simple Mail Transfer Protocol)等。
HTTP是一种用于传输超文本数据的协议,它是万维网的核心协议,用于在客户端和服务器之间传输HTML页面、图片、视频等资源。

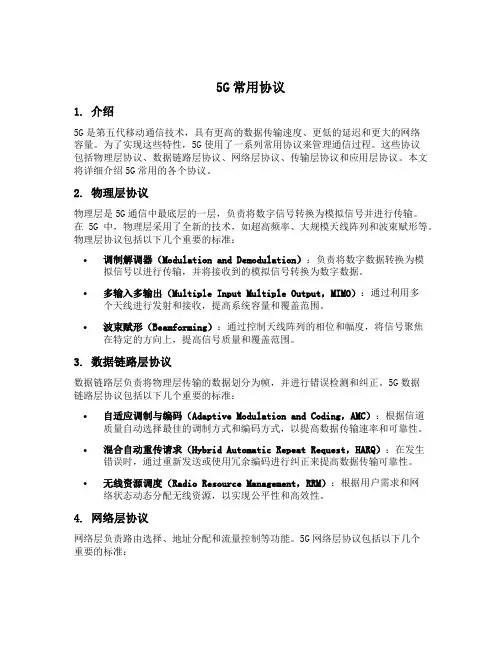

5G常用协议1. 介绍5G是第五代移动通信技术,具有更高的数据传输速度、更低的延迟和更大的网络容量。
为了实现这些特性,5G使用了一系列常用协议来管理通信过程。
这些协议包括物理层协议、数据链路层协议、网络层协议、传输层协议和应用层协议。
本文将详细介绍5G常用的各个协议。
2. 物理层协议物理层是5G通信中最底层的一层,负责将数字信号转换为模拟信号并进行传输。
在5G中,物理层采用了全新的技术,如超高频率、大规模天线阵列和波束赋形等。
物理层协议包括以下几个重要的标准:•调制解调器(Modulation and Demodulation):负责将数字数据转换为模拟信号以进行传输,并将接收到的模拟信号转换为数字数据。
•多输入多输出(Multiple Input Multiple Output,MIMO):通过利用多个天线进行发射和接收,提高系统容量和覆盖范围。
•波束赋形(Beamforming):通过控制天线阵列的相位和幅度,将信号聚焦在特定的方向上,提高信号质量和覆盖范围。
3. 数据链路层协议数据链路层负责将物理层传输的数据划分为帧,并进行错误检测和纠正。
5G数据链路层协议包括以下几个重要的标准:•自适应调制与编码(Adaptive Modulation and Coding,AMC):根据信道质量自动选择最佳的调制方式和编码方式,以提高数据传输速率和可靠性。
•混合自动重传请求(Hybrid Automatic Repeat Request,HARQ):在发生错误时,通过重新发送或使用冗余编码进行纠正来提高数据传输可靠性。
•无线资源调度(Radio Resource Management,RRM):根据用户需求和网络状态动态分配无线资源,以实现公平性和高效性。
4. 网络层协议网络层负责路由选择、地址分配和流量控制等功能。
5G网络层协议包括以下几个重要的标准:•IPv6:5G采用IPv6作为网络层协议,提供更多的IP地址空间以支持大规模设备连接。

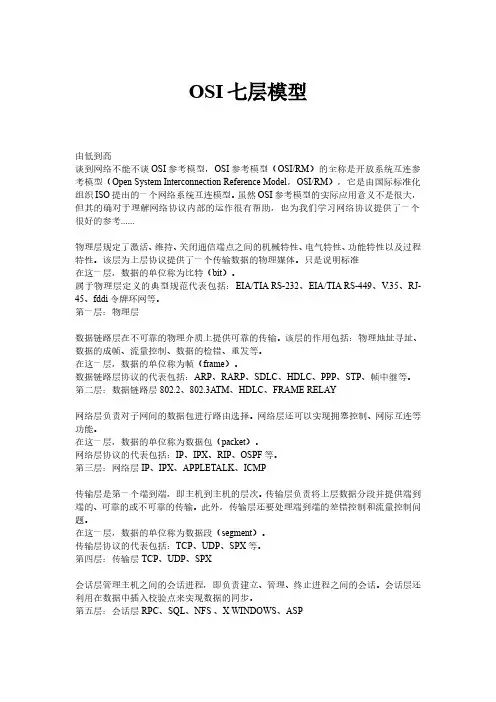

OSI七层模型由低到高谈到网络不能不谈OSI参考模型,OSI参考模型(OSI/RM)的全称是开放系统互连参考模型(Open System Interconnection Reference Model,OSI/RM),它是由国际标准化组织ISO提出的一个网络系统互连模型。
虽然OSI参考模型的实际应用意义不是很大,但其的确对于理解网络协议内部的运作很有帮助,也为我们学习网络协议提供了一个很好的参考......物理层规定了激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性。
该层为上层协议提供了一个传输数据的物理媒体。
只是说明标准在这一层,数据的单位称为比特(bit)。
属于物理层定义的典型规范代表包括:EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45、fddi令牌环网等。
第一层:物理层数据链路层在不可靠的物理介质上提供可靠的传输。
该层的作用包括:物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
在这一层,数据的单位称为帧(frame)。
数据链路层协议的代表包括:ARP、RARP、SDLC、HDLC、PPP、STP、帧中继等。
第二层:数据链路层 802.2、802.3ATM、HDLC、FRAME RELAY网络层负责对子网间的数据包进行路由选择。
网络层还可以实现拥塞控制、网际互连等功能。
在这一层,数据的单位称为数据包(packet)。
网络层协议的代表包括:IP、IPX、RIP、OSPF等。
第三层:网络层 IP、IPX、APPLETALK、ICMP传输层是第一个端到端,即主机到主机的层次。
传输层负责将上层数据分段并提供端到端的、可靠的或不可靠的传输。
此外,传输层还要处理端到端的差错控制和流量控制问题。
在这一层,数据的单位称为数据段(segment)。
传输层协议的代表包括:TCP、UDP、SPX等。
第四层:传输层 TCP、UDP、SPX会话层管理主机之间的会话进程,即负责建立、管理、终止进程之间的会话。
