高中物理第四章第二节探究感应电流的产生条件练习题附答案(可编辑修改word版)

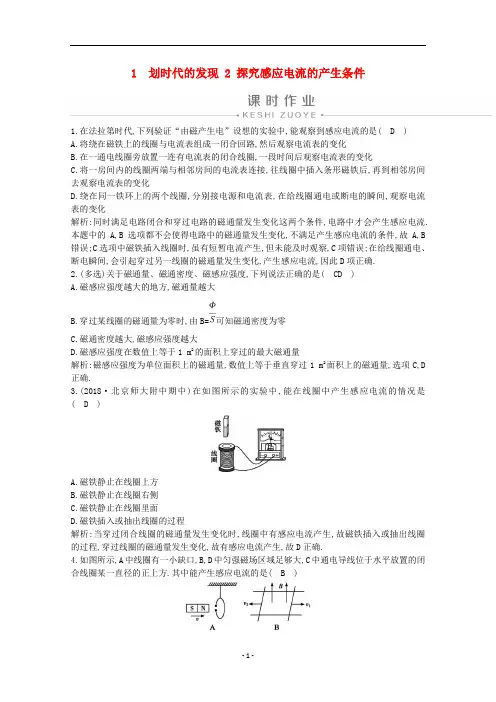

1 划时代的发现2 探究感应电流的产生条件1.在法拉第时代,下列验证“由磁产生电”设想的实验中,能观察到感应电流的是( D )A.将绕在磁铁上的线圈与电流表组成一闭合回路,然后观察电流表的变化B.在一通电线圈旁放置一连有电流表的闭合线圈,一段时间后观察电流表的变化C.将一房间内的线圈两端与相邻房间的电流表连接,往线圈中插入条形磁铁后,再到相邻房间去观察电流表的变化D.绕在同一铁环上的两个线圈,分别接电源和电流表,在给线圈通电或断电的瞬间,观察电流表的变化解析:同时满足电路闭合和穿过电路的磁通量发生变化这两个条件,电路中才会产生感应电流.本题中的A,B选项都不会使得电路中的磁通量发生变化,不满足产生感应电流的条件,故A,B 错误;C选项中磁铁插入线圈时,虽有短暂电流产生,但未能及时观察,C项错误;在给线圈通电、断电瞬间,会引起穿过另一线圈的磁通量发生变化,产生感应电流,因此D项正确.2.(多选)关于磁通量、磁通密度、磁感应强度,下列说法正确的是( CD )A.磁感应强度越大的地方,磁通量越大B.穿过某线圈的磁通量为零时,由B=可知磁通密度为零C.磁通密度越大,磁感应强度越大D.磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量解析:磁感应强度为单位面积上的磁通量,数值上等于垂直穿过1 m2面积上的磁通量,选项C,D 正确.3.(2018·北京师大附中期中)在如图所示的实验中,能在线圈中产生感应电流的情况是( D )A.磁铁静止在线圈上方B.磁铁静止在线圈右侧C.磁铁静止在线圈里面D.磁铁插入或抽出线圈的过程解析:当穿过闭合线圈的磁通量发生变化时,线圈中有感应电流产生,故磁铁插入或抽出线圈的过程,穿过线圈的磁通量发生变化,故有感应电流产生,故D正确.4.如图所示,A中线圈有一小缺口,B,D中匀强磁场区域足够大,C中通电导线位于水平放置的闭合线圈某一直径的正上方.其中能产生感应电流的是( B )解析:图A中线圈没闭合,无感应电流;图B中闭合回路中的磁通量增大,有感应电流;图C中的导线在线圈的正上方,不论电流如何变化,穿过线圈的磁感线都相互抵消,磁通量恒为零,故无电流;图D中回路磁通量恒定,无感应电流,故选项B正确.5.(多选)如图所示,有一四面体OABC处在Ox方向的匀强磁场中,下列关于穿过各个面的磁通量的说法正确的是( ABD )A.穿过面AOB的磁通量为零B.穿过面ABC和面BOC的磁通量相等C.穿过面AOC的磁通量不为零D.穿过四面体OABC的磁通量为零解析:面AOB与磁感应强度B的方向平行,故Φ=0.穿过面ABC与面BOC的磁感线条数相等,故磁通量相等.穿过面AOC的磁通量为零.穿出面ABC的磁感线条数与穿入面BOC的磁感线条数相等,因此穿过四面体OABC的合磁通量为零,故选项A,B,D正确.6.如图所示,匀强磁场的磁感应强度为B,其方向与水平面的夹角为30°,图中实线位置有一面积为S的矩形线圈处于磁场中,并绕着它的一条边从水平位置Ⅰ转到竖直位置Ⅱ(如图中虚线位置),则此过程中磁通量的改变量为( C )A.BSB.BSC.BSD.2BS解析:当线圈处于位置Ⅰ时,磁感线的竖直分量由下向上穿过线圈平面,设为正.则当线圈转至位置Ⅱ时,磁感线的水平分量相当于位置Ⅰ时的“由上向下”(因为此时的上表面已变成了右侧面)穿过线圈.故Φ1=BSsin 30°=BS,Φ2=-BScos 30°=-BS,则ΔΦ=Φ2-Φ1=-BS,|ΔΦ|=BS,故C正确.7.如图所示,a,b,c三个闭合线圈放在同一平面内,当线圈a中有电流I通过时,穿过它们的磁通量分别为Φa,Φb,Φc,则( B )A.Φa<Φb<ΦcB.Φa>Φb>ΦcC.Φa<Φc<ΦbD.Φa>Φc>Φb解析:磁通量可以形象地理解为穿过回路的磁感线的条数;若该回路面积内有磁感线穿进和穿出两种情况,可把磁通量理解为穿过回路的净磁感线的条数.当a中有电流通过时,穿过a,b,c 三个闭合线圈垂直纸面向里的磁感线条数一样多,向外的磁感线的条数c中最多,其次是b 中,a中没有向外的磁感线,因此穿过闭合线圈的净磁感线条数a中最多,b中次之,c中最少,即Φa>Φb>Φc,选项B正确.8.(多选)我国已经制定了“嫦娥”登月计划.假如宇航员登月后想探测一下月球表面是否有磁场,他手边有一只灵敏电流表和一个小线圈,则下列推断不正确的是( ABD )A.直接将电流表放于月球表面,看是否有示数来判断磁场的有无B.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,如电流表无示数,则可判断月球表面无磁场C.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,如电流表有示数,则可判断月球表面有磁场D.将电流表与线圈组成闭合回路,使线圈在某一平面内沿各个方向运动,如电流表无示数,则可判断月球表面无磁场解析:直接将电流表放于月球表面,没有闭合回路,不会产生感应电流,根本不可能判定磁场的有无,选项A错误;将电流表与线圈组成闭合回路,使线圈沿某一方向运动,电流表无示数,但若使线圈沿另一方向运动,电流表可能有示数,故不能说明无磁场,选项B错误;如果线圈沿某一方向运动,电流表有示数,则说明月球表面一定有磁场,选项C正确;将电流表与线圈组成闭合回路,使线圈在某一平面内沿各个方向运动,但有可能在这个平面内磁感线与闭合回路平行,没有磁感线穿过回路,所以不能断定月球表面有无磁场,选项D错误.9.(2018·广东广州期末)如图所示,有一个100匝的线圈,其横截面是边长为L=0.20 m 的正方形,放在磁感应强度B=0.50 T 的匀强磁场中,线圈平面与磁场垂直.若将这个线圈横截面的形状由正方形改变成圆形(横截面的周长不变),则在这一过程中穿过线圈的磁通量改变了多少?解析:线圈横截面为正方形时的面积S1=L2=(0.20)2 m2=4.0×10-2 m2.穿过线圈的磁通量Φ1=BS1=0.50×4.0×10-2 Wb=2.0×10-2 Wb.截面形状为圆形时,其半径r==.截面积大小S2=π()2= m2.穿过线圈的磁通量Φ2=BS2=0.50× Wb=2.55×10-2 Wb.所以,磁通量的变化量ΔΦ=Φ2-Φ1=(2.55-2.0)×10-2 Wb=5.5×10-3 Wb.答案:5.5×10-3 Wb(教师备用)1.如图所示,一有限范围的匀强磁场的宽度为d,将一边长为l的正方形导线框由磁场边缘以速度v匀速地通过磁场区域,若d>l,则在线框通过磁场区域的过程中,不产生感应电流的时间为( C )A. B. C. D.解析:线框完全进入磁场后,磁通量不变化,线框中无感应电流,当线框进入、离开磁场时,磁通量变化,都会产生感应电流,故不产生感应电流的距离为d-l,时间为t=,故C正确.2.(2018·黑龙江哈尔滨三中期末)在研究电磁感应现象的实验中所用的器材如图所示.它们是:①电流计②直流电源③带铁芯的线圈A ④线圈B ⑤开关⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线);(2)怎样才能使线圈B中有感应电流产生?试举出两种方法.解析:(1)如图所示.(2)将断开的开关闭合;将闭合的开关断开;闭合开关后,改变滑动变阻器滑片的位置;闭合开关后,将线圈A插入线圈B;闭合开关后,将线圈A从线圈B中拔出(任选其二).答案:见解析3.(2018·河北邢台校级月考)边长L=10 cm的正方形线框,固定在匀强磁场中,磁场方向与线框平面间的夹角θ=30°,如图所示,磁感应强度随时间变化的规律为B=(2+3t) T,则第3 s内穿过线框的磁通量的变化量ΔΦ为多少?解析:闭合线框的面积S不变,B变化,只要求出第3 s始末的磁通量之差,即可求出ΔΦ.第3 s 内就是从2 s末到3 s末,由于2 s末的磁感应强度为B1=(2+3×2) T=8 T,3 s末的磁感应强度为B2= (2+3×3) T=11 T.则ΔΦ=ΔBSsin θ=(11-8)×0.12×sin 30° Wb=1.5×10-2 Wb.答案:1.5×10-2 Wb。

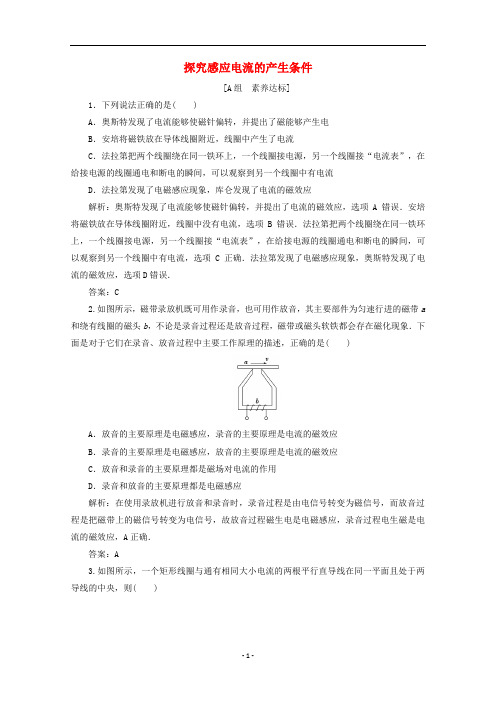

探究感应电流的产生条件[A组素养达标]1．下列说法正确的是( )A．奥斯特发现了电流能够使磁针偏转，并提出了磁能够产生电B．安培将磁铁放在导体线圈附近，线圈中产生了电流C．法拉第把两个线圈绕在同一铁环上，一个线圈接电源，另一个线圈接“电流表”，在给接电源的线圈通电和断电的瞬间，可以观察到另一个线圈中有电流D．法拉第发现了电磁感应现象，库仑发现了电流的磁效应解析：奥斯特发现了电流能够使磁针偏转，并提出了电流的磁效应，选项A错误．安培将磁铁放在导体线圈附近，线圈中没有电流，选项B错误．法拉第把两个线圈绕在同一铁环上，一个线圈接电源，另一个线圈接“电流表”，在给接电源的线圈通电和断电的瞬间，可以观察到另一个线圈中有电流，选项C正确．法拉第发现了电磁感应现象，奥斯特发现了电流的磁效应，选项D错误．答案：C2.如图所示，磁带录放机既可用作录音，也可用作放音，其主要部件为匀速行进的磁带a 和绕有线圈的磁头b，不论是录音过程还是放音过程，磁带或磁头软铁都会存在磁化现象．下面是对于它们在录音、放音过程中主要工作原理的描述，正确的是( )A．放音的主要原理是电磁感应，录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应，放音的主要原理是电流的磁效应C．放音和录音的主要原理都是磁场对电流的作用D．录音和放音的主要原理都是电磁感应解析：在使用录放机进行放音和录音时，录音过程是由电信号转变为磁信号，而放音过程是把磁带上的磁信号转变为电信号，故放音过程磁生电是电磁感应，录音过程电生磁是电流的磁效应，A正确．答案：A3.如图所示，一个矩形线圈与通有相同大小电流的两根平行直导线在同一平面且处于两导线的中央，则( )A．两电流同向时，穿过线圈的磁通量为零B．两电流反向时，穿过线圈的磁通量为零C．两电流同向或反向，穿过线圈的磁通量都为零D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零解析：若两电流同向，根据右手螺旋定则，两电流产生的磁场在线圈处方向相反，根据对称性，穿过线圈的磁通量为零，故A正确；若两电流反向，两电流产生的磁场在线圈处方向相同，穿过线圈的磁通量不为零，故B、C、D错误．答案：A4．如图所示，闭合圆形导线圈平行地放置在匀强磁场中，其中ac、bd分别是平行、垂直于磁场方向的两直径．试分析线圈做以下哪种运动时能产生感应电流( )A．使线圈在其平面内平动或转动B．使线圈平面沿垂直纸面方向向纸外平动C．使线圈以ac为轴转动D．使线圈以bd为轴稍做转动解析：线圈在匀强磁场中运动，磁感应强度B为定值，由ΔΦ＝B·ΔS知：只要回路中相对磁场的正对面积改变量ΔS≠0，则磁通量一定改变，回路中一定有感应电流产生．当线圈在其平面内平动或转动时，线圈相对磁场的正对面积始终为零，因此ΔS＝0，因而无感应电流产生，A错；当线圈平面沿垂直纸面方向向纸外平动时，同样ΔS＝0，因而无感应电流产生，B错；当线圈以ac为轴转动时，线圈相对磁场的正对面积改变量ΔS仍为零，回路中仍无感应电流产生，C错；当线圈以bd为轴稍做转动时，线圈相对磁场的正对面积发生了改变，因此在回路中产生了感应电流，D对．答案：D5.如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r(r＜R)的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为( )A．πBR2B．πBr2C．nπBR2D．nπBr2解析：由磁通量的定义式知Φ＝B·πr2＝πBr2，B选项正确．答案：B6．绕在同一铁芯上的线圈Ⅰ、Ⅱ按如图所示方法连接，G为电流计，则( )A．保持开关S闭合状态，G的示数不为零B．开关S闭合瞬间，G的示数不为零C．保持开关S闭合状态，改变变阻器R0滑动触头的位置，G的示数为零D．断开开关S的瞬间，G的示数为零解析：开关闭合瞬间，线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量从无到有，线圈Ⅱ中产生感应电流，电流计G有示数，B正确；开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计G无示数，A错误；开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计G有示数，C错误；开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计G有示数，D错误．答案：B7．(多选)如图所示，用导线做成圆形或正方形回路，这些回路与一直导线构成几种位置组合(彼此绝缘)，下列组合中，切断直导线中的电流时，闭合回路中会有感应电流产生的是( )解析：利用安培定则判断直线电流产生的磁场，其磁感线是一些以直导线为轴的无数组同心圆，即磁感线所在平面均垂直于导线，且直线电流产生的磁场分布情况是：靠近直导线处磁场强，远离直导线处磁场弱．所以，A中穿过圆形线圈的磁通量如图甲所示，其有效磁通量为ΦA＝Φ出－Φ进＝0，且始终为0，即使切断导线中的电流，ΦA也始终为0，A中不可能产生感应电流．B中线圈平面与导线的磁场平行，穿过圆形线圈的磁通量也始终为0，B中也不能产生感应电流．C中穿过线圈的磁通量如图乙所示，Φ进＞Φ出，即ΦC≠0，当切断导线中的电流后，经过一定时间，穿过线圈的磁通量ΦC减小为0，所以C中有感应电流产生．D 中线圈的磁通量ΦD不为0，当电流切断后，ΦD最终也减小为0，所以D中也有感应电流产生．答案：CD8．在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤开关⑥滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.解析：(1)使线圈A与开关、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化就可以使线圈B中产生感应电流．答案：(1)如图所示(2)①闭合开关②断开开关③开关闭合时快速移动滑动变阻器滑片[B组素养提升]9．(多选)如图是法拉第最初研究电磁感应现象的装置，AB是绕在软铁芯上的线圈，电流表与线圈组成一闭合回路．下列说法正确的是( )A．当右边磁铁S极离开B端时，线圈中产生感应电流B．当右边磁铁S极离开B端，并在B端附近运动时，线圈中产生感应电流C．当磁铁保持图中状态不变时，线圈中有感应电流D．当磁铁保持图中状态不变时，线圈中无感应电流解析：当磁铁离开B端或在B端附近运动时，线圈所处位置磁场变化，穿过线圈的磁通量变化，线圈中产生感应电流，选项A、B正确；当磁铁保持题图中状态不变时，穿过线圈的磁通量不变，线圈中无感应电流，选项C错误，选项D正确．答案：ABD10．(多选)A、B两回路中各有一开关S1、S2，且回路A中接有电源，回路B中接有灵敏电流计(如图所示)，下列操作及相应的结果可能实现的是( )A．先闭合S2，后闭合S1的瞬间，电流计指针偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转解析：感应电流产生的条件是穿过闭合线圈的磁通量变化，故A、D正确．答案：AD11.如图所示，线圈A中接有电源，线圈B有一半的面积处在线圈A中，两线圈平行但不接触，则在开关S闭合的瞬间，线圈B中有无感应电流？解析：将S闭合的瞬间，与线圈A组成的闭合电路有电流通过，线圈A产生的磁场要穿过线圈B，线圈A是环形电流，其磁场不仅穿过所包围的面积，方向向外，也穿过线圈外的广大面积，方向向里，所包围的内面积上的磁感线密度大，外围面积上的磁感线密度小，对线圈B与A重合的一半面积上向外的磁通量大于另一半面积上向内的磁通量，因此线圈B所包围的总磁通量不为零，而是方向向外，也就是说在开关S闭合的瞬间，穿过线圈B的磁通量增加，所以有感应电流．答案：有感应电流[C组学霸冲刺]12．矩形线框abcd的边长分别为l1、l2，可绕它的一条对称轴OO′转动，匀强磁场的磁感应强度为B，方向与OO′垂直，初位置时线圈平面与B平行，如图所示．(1)初位置时穿过线框的磁通量Φ0为多少？(2)当线框沿如图所示方向绕过60°时，磁通量Φ2为多少？这一过程中磁通量的变化ΔΦ1为多少？(3)当线框绕轴沿图示方向由(2)问中的位置再转过60°位置时，磁通量Φ3为多少？这一过程中ΔΦ2＝Φ3－Φ2为多少？解析：本题的关键是分析矩形线框的平面是否与B垂直，只有垂直时才能应用Φ＝B·S，不垂直时可把面积沿与B垂直方向投影，为能清晰地观察面积与B夹角的情况，可作出其俯视图如图所示．(1)当处于如图所示ad位置时，从俯视图可看出没有磁感线穿过矩形线框，故Φ0＝0.(2)当绕轴(从上往下看)沿逆时针方向转动60°到a′d′位置时，线框与B的夹角θ＝60°.所以Φ2＝B·S sin 60°＝32Bl1l2ΔΦ1＝Φ2－Φ0＝32Bl1l2.(3)当再由a′d′位置逆时针转60°时，到a″d″，这时线框与B方向成120°角．所以Φ3＝B·S sin 120°＝32Bl1l2，ΔΦ2＝Φ3－Φ2＝32Bl1l2－32Bl1l2＝0.3 2Bl1l232Bl1l2(3)32Bl1l20答案：(1)0 (2)。

划时代的发现探究感应电流的产生条件基础达标一、选择题(在每小题给出的四个选项中，第1～4题只有一项符合题目要求,第5～6题有多项符合题目要求）1．（2018·佛山名校检测)下列现象中，能表明电和磁有联系的是( )A．摩擦起电B．两块磁铁相互吸引或排斥C．带电体静止不动D．磁铁插入闭合线圈过程中，线圈中产生感应电流【答案】D【解析】摩擦起电是电荷的转移,与磁无关，故A错误．两块磁铁相互吸引或排斥，是磁体通过磁场相互作用,与电无关,故B错误．带电体静止不动，不会产生磁场，故C错误．磁铁插入闭合线圈过程中,线圈中产生感应电流,说明磁能生电．故D正确．2．（2018·保定期末)有关电磁感应的下列说法中正确的是( ）A．闭合回路在匀强磁场中静止不动，可能会产生感应电流B．闭合回路在匀强磁场中加速运动，一定会产生感应电流C．闭合回路内的磁场发生变化,一定会产生感应电流D．闭合回路的磁通量发生变化,一定会产生感应电流【答案】D【解析】感应电流产生的条件：①闭合回路,②穿过闭合回路的磁通量发生变化．闭合回路在匀强磁场中静止不动,一定没有磁通量的变化,不会产生感应电流，故A错误；金属框在匀强磁场中平动，磁通量没有变化，不会产生感应电流，故B错误；闭合回路内的磁场发生变化，但如果穿过闭合回路的磁通量保持不变，则没有产生感应电流，故C错误;穿过闭合回路的磁通量发生变化，则闭合回路中有感应电流，故D正确．3．(2018·北京名校检测）如图所示，在垂直于纸面的范围足够大的匀强磁场中,有一个矩形线圈abcd,线圈平面与磁场垂直，O1O2、O3O4都是线圈的对称轴．若要使线圈中产生感应电流，下列方法正确的是( ）A．矩形线圈绕O3O4轴转动B．矩形线圈沿纸面向上平动C．矩形线圈沿纸面向左平动D．矩形线圈绕a点在纸面内转动【答案】A【解析】线圈绕轴O3O4转动时，穿过线圈的磁通量将发生变化，则有感应电流产生，故A正确；由于磁场为匀强磁场，无论线圈在平面内如何平动,其磁通量都不变化，因此都不会产生感应电流，故B、C错误；矩形线圈绕a点在纸面内转动，其磁通量都不变化，因此都不会产生感应电流，故D错误．4．一磁感应强度为B的匀强磁场,方向水平向右,一面积为S的矩形线圈abcd如图所示放置，平面abcd与竖直方向成θ角,将abcd绕ad轴转180°角，则穿过线圈平面的磁通量的变化量为( ）A．0 B．2BSC．2BS cos θD．2BS sin θ【答案】C【解析】开始时穿过线圈平面的磁通量为Φ1＝BS cos θ.后来穿过线圈平面的磁通量为Φ2＝－BS cos θ,则磁通量的变化量为ΔΦ＝｜Φ2－Φ1｜＝2BS cos θ.5．（2017·山东潍坊名校期末）如图所示是法拉第在1831年做的一个电磁感应实验的示意图．他把两个线圈绕在一个铁环上,A线圈与电源、滑动变阻器R组成一个回路，B 线圈与开关S、电流表G组成另一个回路．通过多次实验,法拉第终于总结出产生感应电流的条件．关于该实验下列说法正确的是（)A．闭合开关S的瞬间,电流表G中有感应电流B．闭合与断开开关S的瞬间，电流表G中都没有感应电流C．闭合开关S后,在增大电阻R的过程中,电流表G中无感应电流D．闭合开关S后，在增大电阻R的过程中，电流表G中有感应电流【答案】BD【解析】闭合与断开开关S的瞬间，穿过线圈B的磁通量都不发生变化，电流表G中均无感应电流．闭合开关S 后,在增大电阻R的过程中，电流减小，则通过线圈B的磁通量减小了,电流表G中有感应电流．故B、D正确，A、C错误．6．闭合电路的一部分导线ab处于匀强磁场中,如图所示，各情况下导线都在纸面内运动，能够产生感应电流的是( ）错误!错误!错误!错误!【答案】AC【解析】A、C两图中导线ab都在垂直切割磁感线，又因电路闭合，故产生感应电流；B、D两图中导体不切割磁感线，不会产生感应电流．故A、C正确．二、非选择题7．匀强磁场区域宽为L，一正方形线框abcd的边长为l，且l〉L,线框以速度v通过磁场区域，如图所示，从线框进入到完全离开磁场的时间内，线框中没有感应电流的时间是多少？【答案】错误!【解析】ad边和bc边都在磁场外时,线框中的磁通量不变，没有感应电流．线圈中没有感应电流的时间为t＝错误!。

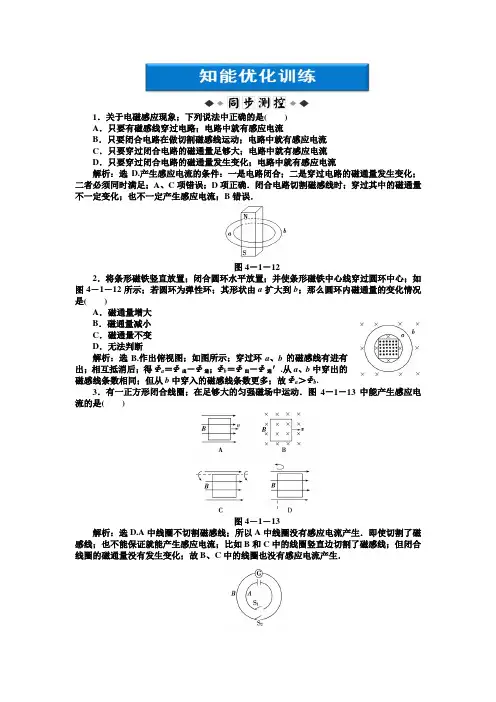

1．关于电磁感应现象；下列说法中正确的是()A．只要有磁感线穿过电路；电路中就有感应电流B．只要闭合电路在做切割磁感线运动；电路中就有感应电流C．只要穿过闭合电路的磁通量足够大；电路中就有感应电流D．只要穿过闭合电路的磁通量发生变化；电路中就有感应电流解析：选D.产生感应电流的条件：一是电路闭合；二是穿过电路的磁通量发生变化；二者必须同时满足；A、C项错误；D项正确．闭合电路切割磁感线时；穿过其中的磁通量不一定变化；也不一定产生感应电流；B错误．图4－1－122．将条形磁铁竖直放置；闭合圆环水平放置；并使条形磁铁中心线穿过圆环中心；如图4－1－12所示；若圆环为弹性环；其形状由a扩大到b；那么圆环内磁通量的变化情况是()A．磁通量增大B．磁通量减小C．磁通量不变D．无法判断解析：选B.作出俯视图；如图所示；穿过环a、b的磁感线有进有出；相互抵消后；得Φa＝Φ出－Φ进；Φb＝Φ出－Φ进′.从a、b中穿出的磁感线条数相同；但从b中穿入的磁感线条数更多；故Φa＞Φb.3．有一正方形闭合线圈；在足够大的匀强磁场中运动．图4－1－13中能产生感应电流的是()图4－1－13解析：选D.A中线圈不切割磁感线；所以A中线圈没有感应电流产生．即使切割了磁感线；也不能保证就能产生感应电流；比如B和C中的线圈竖直边切割了磁感线；但闭合线圈的磁通量没有发生变化；故B、C中的线圈也没有感应电流产生．图4－1－144．如图4－1－14；A、B两回路中各有一开关S1、S2；且回路A中接有电源；回路B 中接有灵敏电流计；下列操作及相应的结果可能实现的是()A．先闭合S2；后闭合S1的瞬间；电流计指针偏转B．S1、S2闭合后；在断开S2的瞬间；电流计指针偏转C．先闭合S1；后闭合S2的瞬间；电流计指针偏转D．S1、S2闭合后；在断开S1的瞬间；电流计指针偏转解析：选AD.先闭合S2形成闭合电路；然后将S1断开或闭合的瞬间；由于电磁感应在B中产生感应电流；而使电流计指针偏转．A、D正确．图4－1－155．在图4－1－15中；线圈平面与匀强磁场垂直；若其回路面积从10 m2变为20 m2；同时把磁感应强从1 T变为2 T；则回路中的磁通量的变化量是多少？解析：回路中的磁通量的变化量ΔΦ＝Φ2－Φ1＝(20×2－10×1) Wb＝30 Wb.答案：30 Wb一、选择题图4－1－161.如图4－1－16所示；通电螺线管水平固定；OO′为其轴线；a、b、c三点在该轴线上；在这三点处各放一个完全相同的小圆环；且各圆环平面垂直于OO′轴．则关于这三点的磁感应强B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系；下列判断正确的是()A．B a＝B b＝B c；Φa＝Φb＝ΦcB．B a＞B b＞B c；Φa＜Φb＜ΦcC．B a＞B b＞B c；Φa＞Φb＞ΦcD．B a＞B b＞B c；Φa＝Φb＝Φc解析：选C.根据通电螺线管产生的磁场特点可知B a＞B b＞B c；由Φ＝BS可得Φa＞Φb ＞Φc；故C正确．图4－1－172.在图4－1－17中；若回路面积从S0＝8 m2变到S t＝18 m2；磁感应强B同时从B0＝0.1 T方向垂直纸面向里变到B t＝0.8 T方向垂直纸面向外；则回路中的磁通量的变化量为()A．7 Wb B．13.6 WbC．15.2 Wb D．20.6 Wb解析：选C.因为B、S都变化．所以可用后来的磁通量减去原来的磁通量．取后来的磁通量为正．ΔΦ＝Φt－Φ0＝B t S t－(－B0S0)＝0.8×18 Wb－(－0.1×8)Wb＝15.2 Wb；故C对．图4－1－183. (山东省济南市高二质检)如图4－1－18所示；a、b、c三个闭合线圈放在同一平面内；当线圈a中有电流I通过时；它们的磁通量分别为Φa、Φb、Φc；下列说法中正确的是() A．Φa<Φb<Φc B．Φa>Φb>ΦcC．Φa<Φc<Φb D．Φa>Φc>Φb解析：选B.当a中有电流通过时；穿过a、b、c三个闭合线圈向里的磁感线条数一样多；向外的磁感线条数c最多；其次是b；a中无向外的磁感线；因此；据合磁通量的计算；应该是Φa>Φb>Φc.图4－1－194.如图4－1－19所示；ab是水平面上一个圆的直径；在过ab的竖直平面内有一根通电导线ef.已知ef平行于ab；当ef竖直向上平移时；电流磁场穿入圆面积的磁通量将() A．逐渐增大B．逐渐减小C．始终为零D．不为零；但保持不变解析：选 C.利用安培定则判断直线电流产生的磁场；作出俯视图如图．考虑到磁场具有对称性；可以知道；穿入线圈的磁感线的条数与穿出线圈的磁感线的条数是相等的．故选C.图4－1－205．如图4－1－20所示；绕在铁芯上的线圈与电源、滑动变阻器和开关组成一闭合回路；在铁芯的右端套有一个表面绝缘的铜环a；下列各种情况铜环a中不产生感应电流的是()A．线圈中通以恒定的电流B．通电时；使变阻器的滑片P匀速移动C．通电时；使变阻器的滑片P加速移动D．将开关突然断开的瞬间解析：选A.线圈中通以恒定电流时；铜环a处磁场不变；穿过铜环的磁通量不变；铜环中不产生感应电流；变阻器滑片移动或开关断开时；线圈中电流变化；铜环a处磁场变化；穿过铜环的磁通量变化；产生感应电流；故应选A.图4－1－216．如图4－1－21所示；在匀强磁场中的U形导轨上；有两根等长的平行导线ab和cd；以相同的速v匀速向右滑动．为使ab中有感应电流产生；对开关S来说() A．打开和闭合都可以B．应打开C．打开和闭合都不行D．应闭合解析：选D.若开关打开；导线运动时；闭合回路abdc中磁通量不变；不产生感应电流；若开关闭合；导线运动时；闭合回路abNM中磁通量变化；产生感应电流．所以；应选D 选项．图4－1－227.如图4－1－22所示；导线框abcd放在光滑的平行导轨上；与导轨接触良好；现使导线框abcd向右运动；G1、G2是两只电流表；则()A．G1、G2中都有电流通过B．G1、G2中都没有电流通过C．只有G1中有电流通过D．只有G2中有电流通过解析：选A.虽然线圈abcd构成的闭合回路中没有磁通量的变化；但电流表G1与线框abcd构成的闭合回路中磁通量发生变化；有感应电流流过G1和G2；所以A对．图4－1－238.如图4－1－23所示；一个矩形线框从匀强磁场的上方自由落下；进入匀强磁场中；然后再从磁场中穿出．已知匀强磁场区域的宽L大于线框的高h；那么下列说法中正确的是()A．线框只在进入和穿出磁场的过程中；才有感应电流产生B．线框从进入到穿出磁场的整个过程中；都有感应电流产生C．线框在进入和穿出磁场的过程中；都是机械能转变成电能D．整个线框都在磁场中运动时；机械能转变成电能解析：选AC.产生感应电流的条件是穿过闭合回路的磁通量发生变化；线框全部在磁场中时；磁通量不变；不产生感应电流；故B错．而进入和穿出磁场的过程中磁通量发生变化；也就产生了感应电流；故A正确．在产生感应电流的过程中消耗了机械能；故C正确D错误．二、非选择题图4－1－249．(永安高二检测)如图4－1－24所示；一闭合金属环从上而下通过通电螺线管；b为螺线管的中点；金属环通过a、b、c三处时；能产生感应电流吗？解析：根据螺线管产生的磁场的特点；金属环通过a处时；穿过金属环的磁通量变大；能产生感应电流；金属环通过b处时；穿过金属环的磁通量瞬间不变；不产生感应电流；金属环通过c处时；穿过金属环的磁通量变小；产生感应电流．答案：金属环通过a、c处时产生感应电流；通过b处时不产生感应电流．图4－1－2510.如图4－1－25所示；固定在水平桌面上的金属框架cdef；处在竖直向下的匀强磁场中；金属棒ab搁在框架上；可无摩擦滑动；此时adeb构成一个边长为L的正方形；开始时磁感应强为B0.若从t＝0时刻起；磁感应强逐渐减小；棒以恒定速v向右做匀速运动时；可使棒中不产生感应电流；则磁感应强应怎样随时间变化(写出B与t的关系式)?解析：要使电路中感应电流为零；只需穿过闭合电路中的总磁通量不变；故BL(L＋v t)＝B0L2；∴B＝错误!.答案：B＝错误!。

4.2 探究产生感应电流的条件同步练习一、选择题1、一个闭合线圈中没有产生感应电流，因此可以得出()A．此时该处一定没有磁场B．此时该处一定没有磁场的变化C．闭合线圈的面积一定没有变化D．穿过线圈平面的磁通量一定没有变化2、关于磁通量，下列说法正确的是()A．面积S一定的线圈放在匀强磁场中时，穿过线圈平面的磁通量是一定的B．穿过线圈平面的磁通量越小，则该磁场的磁感应强度也越小C．穿过线圈平面的磁通量为零，则线圈所在处的磁感应强度一定为零D．穿过线圈平面的磁通量为零，线圈所在处的磁感应强度可能很大3、如图所示，竖直放置的长直导线通以恒定电流，有一矩形线圈与导线在同一平面上，在下列状况中线框中不能产生感应电流的是()A. 导线中电流强度变小B. 线框向右平动C. 线框向下平动D. 线框以ab边为轴转动4、如图，在竖直向下的匀强磁场中，有一闭合导体环，环面与磁场方向垂直，当导体环在磁场中完成下述运动时，可能产生感应电流的是()A．导体环保持水平方向在磁场中向上或向下运动B．导体环保持水平方向向左或向右加速平动C．导体环以垂直环面，通过环心的轴转动D．导体环以一条直径为轴，在磁场中转动5、如图所示，在条形磁铁的外面套着一个闭合金属弹簧线圈P，现用力从四周拉弹簧线圈，使线圈包围的面积变大，则下列关于穿过弹簧线圈磁通量的变化以及线圈中是否有感应电流产生的说法中，正确的是()A．磁通量增大，有感应电流产生B．磁通量增大，无感应电流产生C．磁通量减小，有感应电流产生D．磁通量减小，无感应电流产生6、如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是()A．将开关突然断开的瞬间B．线圈中通以恒定的电流C．通电时，使滑动变阻器的滑片P做加速移动D．通电时，使滑动变阻器的滑片P做匀速移动7、磁通量是研究电磁感应现象的重要物理量，如图所示，通有恒定电流的直导线MN与闭合线框共面，第一次将线框由位置1平移到位置2，第二次将线框由位置1绕cd边翻转到位置2，设前后两次通过线框的磁通量变化分别为ΔΦ1和ΔΦ2，则()A．ΔΦ1>ΔΦ2B．ΔΦ1＝ΔΦ2C．ΔΦ1<ΔΦ2D．无法确定8、如图所示，将一个矩形线圈ABCD放在匀强磁场中，若线圈平面平行于磁感线，则下列运动中，能在线圈中产生感应电流的是()A.线圈平行于磁感线向纸外平移B. 线圈平行于磁感线向纸内平移C. 线圈绕AD边转动D. 线圈绕AB边转动9、如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中不会使电流表指针发生偏转的是()A．保持开关闭合B．开关闭合瞬间C．开关断开瞬间D．移动变阻器滑片10、如右图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放于导轨上，形成一个闭合回路当一条形磁铁N极朝下从高处下落接近回路时() A. P、Q将互相靠扰 B. 产生的电流方向从Q到PC. 磁铁的加速度仍为gD. 磁铁的加速度小于g二、实验探究11、图为《研究电磁感应现象》实验中所用器材的示意图试回答下列问题：①在该实验中电流计G的作用是检测感应电流的______ 和______ ．②请按实验要求在实物上连线③在实验出现的电磁感应现象中，A、B线圈哪个相当于电源？______ 填“A”或“B”12、在“研究电磁感应现象”的实验中：先按图甲所示连线，不通电时，电流表指针停在正中央，闭合开关S时，观察到电流表指针向左偏。

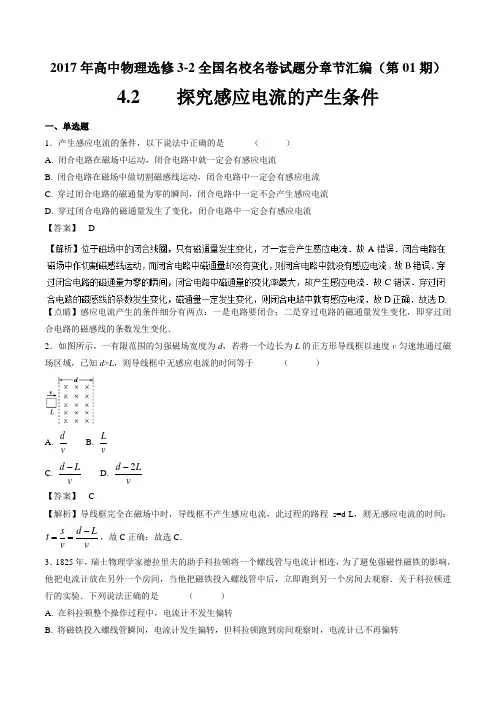

2017年高中物理选修3-2全国名校名卷试题分章节汇编（第01期）4.2 探究感应电流的产生条件一、单选题1．产生感应电流的条件，以下说法中正确的是 （ ）A. 闭合电路在磁场中运动，闭合电路中就一定会有感应电流B. 闭合电路在磁场中做切割磁感线运动，闭合电路中一定会有感应电流C. 穿过闭合电路的磁通量为零的瞬间，闭合电路中一定不会产生感应电流D. 穿过闭合电路的磁通量发生了变化，闭合电路中一定会有感应电流【答案】 D【点睛】感应电流产生的条件细分有两点：一是电路要闭合；二是穿过电路的磁通量发生变化，即穿过闭合电路的磁感线的条数发生变化．2．如图所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d >L ，则导线框中无感应电流的时间等于 （ ）A.d v B. L v C. d L v - D. 2d L v- 【答案】 C【解析】导线框完全在磁场中时，导线框不产生感应电流，此过程的路程s=d-L ，则无感应电流的时间： s d L t v v-==，故C 正确；故选C ． 3．1825年，瑞士物理学家德拉里夫的助手科拉顿将一个螺线管与电流计相连，为了避免强磁性磁铁的影响，他把电流计放在另外一个房间，当他把磁铁投入螺线管中后，立即跑到另一个房间去观察．关于科拉顿进行的实验．下列说法正确的是 （ ）A. 在科拉顿整个操作过程中，电流计不发生偏转B. 将磁铁投入螺线管瞬间，电流计发生偏转，但科拉顿跑到房间观察时，电流计已不再偏转C. 科拉顿无法观察到电流计偏转的原因是当时电流计灵敏度不够D. 科拉顿无法观察到电流计偏转的原因是导线过长，电流过小【答案】 B【解析】将磁铁放线圈的过程中，由于线圈切割磁感线而产生了电磁感应现象从而可以在电路中产生电流；因电流周围存在磁场，故小磁针会发生转动；但由于产生感应电流很快就消失，所以等他跑过去观察时，电流计已不再偏转了；故B正确；故选B．点睛：本题考查感应电流的产生条件，因为电路中的电流很快消失，故当科拉顿跑到甲房间时电流已经消失，但是电磁感应的确发生了．4．关于电磁感应现象，下列说法中正确的是（）A. 闭合线圈放在变化的磁场中，必然有感应电流产生B. 闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C. 穿过闭合线圈的磁通量变化时，线圈中有感应电流D. 只要穿过电路的磁通量发生变化，电路中一定有感应电流产生【答案】 C【解析】闭合线圈放在变化的磁场中，当穿过线圈的磁通量变化时，才有感应电流产生，选项A错误；闭合正方形线圈在匀强磁场中垂直磁感线运动，磁通量不变，则不产生感应电流，选项B错误；穿过闭合线圈的磁通量变化时，线圈中有感应电流，选项C正确；只有穿过闭合电路的磁通量发生变化，电路中才一定有感应电流产生，选项D错误；故选C.5．关于感应电流，下列说法中正确的是：（）A. 只要闭合电路内有磁通量，闭合电路中就有感应电流产生B. 穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C. 线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流D. 只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流【答案】 C【解析】只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流产生，选项A错误；当穿过闭合螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生，选项B错误；线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流，选项C正确；只要闭合电路的一部分作切割磁感线的运动，电路中就一定有感应电流，选项D错误；故选C.6．实验装置如图所示,在铁芯F上绕着两个线圈A、B.如果线圈A中的电流i和时间t的关系如图所示,在t1~t2这段时间内,A、B、C、D四种情况中,在线圈B中观察不到感应电流的是（）A. B.C. D.【答案】 A点睛：解题时根据感应电流的产生条件分析，穿过闭合回路的磁通量发生变化，电流产生感应电流．再根据法拉第电磁感应定律分析即可．7．如图,abcd线圈绕OO'转动时（）A. 转动时,任何位置都有感应电流B. 在此位置感应电流最大C. 转动时,任何位置都无感应电流D. 以上说法都不对【答案】 C【解析】线圈转动到任意位置均与磁感线平行，穿过线圈平面的磁通量始终为零，不产生感应电流，故选C.8．在电路中产生感应电流的条件是（）A. 电路闭合B. 穿过电路的磁通量变化C. A、B都满足时D. A、B只一项满足即可【答案】 C【解析】只有穿过闭合回路的磁通量发生变化时，才能产生感应电流，故选项C正确.9．如图所示，电流表与螺线管组成闭合电路，以下关于电流表指针偏转情况的陈述正确的是（）A. 磁铁快速插入螺线管时比慢速插入螺线管时电流表指针偏转大B. 磁铁快速插入螺线管和慢速插入螺线管，磁通量变化相同，故电流表指针偏转相同C. 磁铁放在螺线管中不动时螺线管中的磁通量最大，所以电流表指针偏转最大D. 将磁铁从螺线管中拉出时，磁通量减小，所以电流表指针偏转一定减小【答案】 A【解析】电流表指针的偏转角度是由螺线管产生的感应电动势大小决定的，而感应电动势的大小取决于磁通量的变化率，则磁铁快速插入螺线管时比慢速插入螺线管时电流表指针偏转大，所以答案是A.10．以下说法中正确的是（）A. 闭合电路在磁场中运动，闭合电路中就一定会有感应电流B. 闭合电路在磁场中做切割磁感线运动，闭合电路中一定会有感应电流C. 穿过闭合电路的磁通量发生变化，闭合电路中一定会产生感应电流D. 把闭合电路放在强磁场中，闭合电路中一定会产生感应电流【答案】 C【解析】A、导体相对磁场运动，若没有切割磁感线，则导体内不会产生感应电流，故A错误；B、导体做切割磁感线运动，不一定有感应电流产生，只有当闭合电路的一部分导体做切割磁感线运动时才有感应电流产生，故B错误；C、穿过闭合电路的磁感线的条数发生变化，磁通量一定发生变化，则闭合电路中就有感应电流，故C正确；D、把闭合电路放在强磁场中，若没有磁通量的变化，则导体内不会产生感应电流。

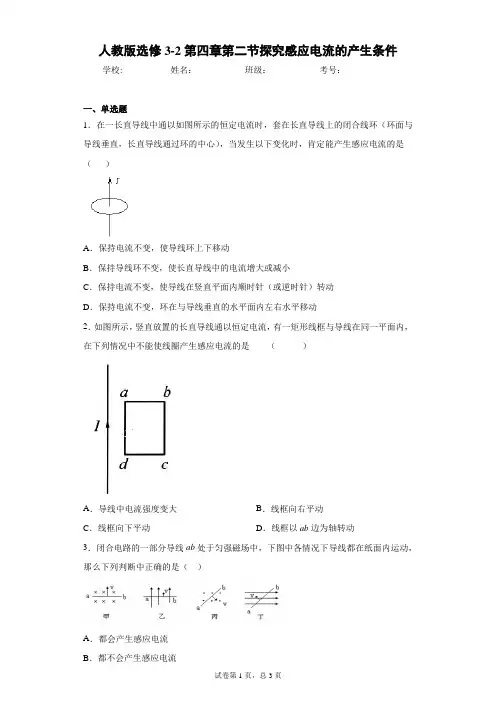

人教版选修3-2第四章第二节探究感应电流的产生条件学校:___________姓名：___________班级：___________考号：___________一、单选题1．在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以下变化时，肯定能产生感应电流的是（）A．保持电流不变，使导线环上下移动B．保持导线环不变，使长直导线中的电流增大或减小C．保持电流不变，使导线在竖直平面内顺时针（或逆时针）转动D．保持电流不变，环在与导线垂直的水平面内左右水平移动2．如图所示，竖直放置的长直导线通以恒定电流，有一矩形线框与导线在同一平面内，在下列情况中不能使线圈产生感应电流的是（）A．导线中电流强度变大B．线框向右平动C．线框向下平动D．线框以ab边为轴转动3．闭合电路的一部分导线ab处于匀强磁场中，下图中各情况下导线都在纸面内运动，那么下列判断中正确的是（）A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流二、多选题4．如图所示装置中，在下列各种情况下，能使悬挂在螺线管附近的铜质闭合线圈A中产生感应电流的是( )A．开关S接通的瞬间B．开关S接通后，电路中有稳定电流时C．开关S接通后，移动滑动变阻器的滑动触头的过程中D．开关S断开的瞬间5．如图所示，在正方形线圈的内部有一条形磁铁，线圈与磁铁在同一平面内，两者有共同中心轴线OO′。

有关线圈中是否产生感应电流，下列说法中正确的是( )A．当磁铁向纸面外平移时，线圈中不产生感应电流B．当磁铁向上平移时，线圈中不产生感应电流C．磁铁在线圈平面内顺时针转动时，线圈中产生感应电流D．当磁铁N极向纸外、S极向纸内绕OO′轴转动时，线圈中产生感应电流6．如图所示的装置中，口字型铁芯上左右各绕有一个线圈与电路连接，在进行试验操作时，发现放在光滑金属导轨上的ab导体棒发生了移动，则其可能的原因是( ).A．闭合S的瞬间B．断开S的瞬间C．闭合S后，减少电阻R时D．闭合S后，增大电阻时三、填空题7．某一实验装置如图所示，在铁芯P上绕着两个线圈A和B，如果线圈A中电流i与时间t的关系有如图所示的甲、乙、丙、丁4种情况。

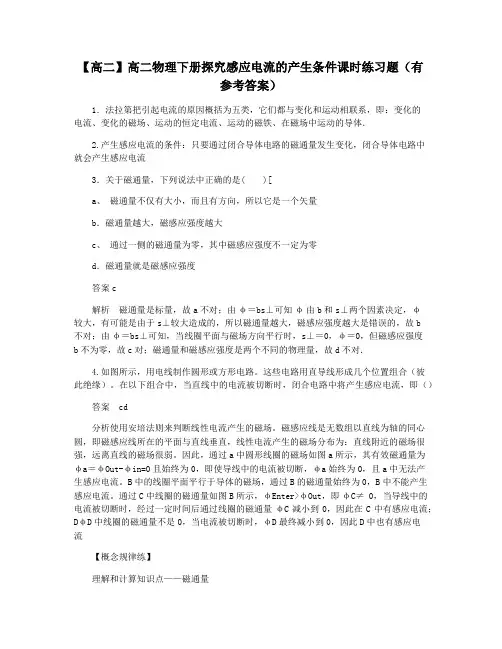

【高二】高二物理下册探究感应电流的产生条件课时练习题（有参考答案）1．法拉第把引起电流的原因概括为五类，它们都与变化和运动相联系，即：变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体．2.产生感应电流的条件：只要通过闭合导体电路的磁通量发生变化，闭合导体电路中就会产生感应电流3．关于磁通量，下列说法中正确的是( )[a、磁通量不仅有大小，而且有方向，所以它是一个矢量b．磁通量越大，磁感应强度越大c、通过一侧的磁通量为零，其中磁感应强度不一定为零d．磁通量就是磁感应强度答案c解析磁通量是标量，故a不对；由φ＝bs⊥可知φ由b和s⊥两个因素决定，φ较大，有可能是由于s⊥较大造成的，所以磁通量越大，磁感应强度越大是错误的，故b不对；由φ＝bs⊥可知，当线圈平面与磁场方向平行时，s⊥＝0，φ＝0，但磁感应强度b不为零，故c对；磁通量和磁感应强度是两个不同的物理量，故d不对．4.如图所示，用电线制作圆形或方形电路。

这些电路用直导线形成几个位置组合（彼此绝缘）。

在以下组合中，当直线中的电流被切断时，闭合电路中将产生感应电流，即（）答案cd分析使用安培法则来判断线性电流产生的磁场。

磁感应线是无数组以直线为轴的同心圆，即磁感应线所在的平面与直线垂直，线性电流产生的磁场分布为：直线附近的磁场很强，远离直线的磁场很弱。

因此，通过a中圆形线圈的磁场如图a所示，其有效磁通量为φa＝φOut-φin=0且始终为0，即使导线中的电流被切断，φa始终为0，且a中无法产生感应电流。

B中的线圈平面平行于导体的磁场，通过B的磁通量始终为0，B中不能产生感应电流。

通过C中线圈的磁通量如图B所示，φEnter>φOut，即φC≠ 0，当导线中的电流被切断时，经过一定时间后通过线圈的磁通量φC减小到0，因此在C中有感应电流；DφD中线圈的磁通量不是0，当电流被切断时，φD最终减小到0，因此D中也有感应电流【概念规律练】理解和计算知识点——磁通量1．如图1所示，有一个100匝的线圈，其横截面是边长为l＝0.20m的正方形，放在磁感应强度为b＝0.50t的匀强磁场中，线圈平面与磁场垂直．若将这个线圈横截面的形状由正方形改变成圆形(横截面的周长不变)，在这一过程中穿过线圈的磁通量改变了多少？图1答案 5.5×10－3wb分析线圈横截面为正方形时的面积s1＝l2＝(0.20)2m2＝4.0×10－2m2.通过线圈的磁通量φ1＝bs1＝0.50×4.0×10－2wb＝2.0×10－2wb当横截面形状为圆形时，其半径r=4L/2π=2L/π截面积大小s2＝π(2l/π)2＝425πm2[通过线圈的磁通量φ2＝bs2＝0.50×4/(25π)wb≈2.55×10－2wb.因此，磁通量的变化δφ＝φ2－φ1＝(2.55－2.0)×10－2wb＝5.5×10－3wb关于磁通量φ＝的评论在计算BS时有几点需要注意：(1)s是指闭合回路中包含磁场的那部分有效面积；B是均匀磁场中的感应强度(2)磁通量与线圈的匝数无关，也就是磁通量大小不受线圈匝数的影响．同理，磁通量的变化量δφ＝φ2－φ1也不受线圈匝数的影响．所以，直接用公式求φ、δφ时，不必去考虑线圈匝数n.2.如图2所示，线圈平面与水平方向θ角成直线，磁感应线垂直向下，将磁感应强度设为B，线圈面积设为s，则通过线圈的磁通量φ＝___________________。

4.2探究感应电流的产生条件练习题一、单选题1．下列设备或电器中，利用电磁感应原理工作的是( )A．发电机B．白炽灯C．电动机D．电吹风2．用如图所示的器材做“探究感应电流产生的条件”实验，下列操作不能使电流计指针发生偏转的是（）A．条形磁铁在螺线管中静止不动B．条形磁铁插入螺线管的过程中C．条形磁铁拔出螺线管的过程中D．条形磁铁从图示位置向右运动的过程中3．如图所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计G相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计G中无示数的是（）A．开关闭合瞬间B．开关断开瞬间C．开关闭合一段时间后，来回移动变阻器滑动端D．开关闭合一段时间后4．关于感应电流，下对说法正确的是（）A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流5．如图所法，N、S两极间的磁场可视为匀强磁场，将一矩形闭合金属线框垂直于磁场方向放置在该磁场中。

下列情况线框中能出现感应电流的是A．线框绕图中竖直轴aa’旋转B．线框绕图中水平轴bb’旋转C．线框沿竖直方向向上平移D．线框沿竖直方向向下平移6．如图所示的条形磁铁的上方，放置一矩形线框，线框平面水平且与条形磁铁平行，则线框在由N端匀速平移到S端的过程中，线框中的感应电流的情况是（）A．线框中始终无感应电流B．线框中始终有感应电流C．线框中开始有感应电流，当线框运动到磁铁中部上方时无感应电流，以后又有了感应电流7．绕在同一铁芯上的线圈Ⅰ、Ⅱ按图所示方法连接，G为电流计，则( )A．开关S闭合瞬间，G的示数不为零B．保持开关S闭合状态，G的示数不为零C．保持开关S闭合，移动变阻器R0滑动触头的位置，G的示数为零D．断开开关S的瞬间，G的示数为零二、多选题8．如图所示，一足够长的通电直导线水平放置，在导线的正下方有一闭合矩形线圈abcd 与导线在同一平面内，且ad边与导线平行，下列情形中能使线圈产生感应电流的是（）A．线圈沿平行于导线的方向向右平移B．线圈以导线为轴转动C．线圈绕bc边转动D．线圈不动，逐渐增大直导线中的电流9．如图所示，平行导轨电阻忽略不计，要使悬挂着的金属环P能产生感应电流，则金属棒ab的运动应是 ( )A．向右匀速运动B．向左匀速运动C．向右加速运动D．向左加速运动10．如图所示在口字形闭合铁芯，左侧铁芯绕有一组线圈，与滑动变阻器、电源E构成闭合回路，a、b、c为三个闭合金属环，套在铁芯上，假定线圈产生的磁场全部集中在铁芯内，在滑动变阻器的滑片左右滑动时，能够产生感应电流的圆环是（）A．a环B．b环C．c环D．a、b、c三环均会产生11．空间中有足够大的垂直纸面向里的匀强磁场，矩形线框abcd在磁场中，如图所示，以下操作中可以使线框中产生感应电流的是（）A．水平向右加速运动B．以ab为轴旋转C．以bd连线为轴旋转D．以ac、bd连线交点o为轴在平面内旋转12．如图连接好实验电路并检查无误后，闭合开关的瞬间，观察到电流计指针发生偏转，说明线圈______（选A或B）中有了感应电流。

姓名，年级：时间：A级抓基础1．下列现象中,属于电磁感应现象的是（）A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质,所以 A、B、D不是电磁感应现象，C是电磁感应现象．答案：C2．关于电磁感应现象，下列说法中正确的是( ）A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中一定有感应电流产生解析：产生感应电流的条件，一是闭合电路；二是磁通量Φ发生变化．两个条件缺一不可．答案：C3．1825年，瑞士物理学家德拉里夫的助手科拉顿将一个螺线管与电流计相连，为了避免强磁性磁铁的影响,他把电流计放在另外一个房间，当他把磁铁投入螺线管中后,立即跑到另一个房间去观察．关于科拉顿进行的实验．下列说法正确的是（)A．在科拉顿整个操作过程中，电流计不发生偏转B．将磁铁投入螺线管瞬间,电流计发生偏转,但科拉顿跑到房间观察时，电流计已不再偏转C．科拉顿无法观察到电流计偏转的原因是当时电流计灵敏度不够D．科拉顿无法观察到电流计偏转的原因是导线过长,电流过小解析：科拉顿将磁铁放入螺线管时，穿过线圈的磁通量发生变化,回路中产生感应电流,电流计偏转，之后,穿过线圈的磁通量保持不变，回路中无感应电流，电流计不偏转．由于科拉顿放完磁铁后还要跑到另一房间观察，所以他观察不到偏转．只有B项正确．答案：B4．如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下,线框中会产生感应电流的是( ）A．线框平面始终与磁感线平行，线框在磁场中左右运动B．线框平面始终与磁感线平行，线框在磁场中上下运动C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动D．线框绕位于线框平面内且与磁感线平行的轴线CD转动解析：四种情况中初始位置线框均与磁感线平行,磁通量为零，按A、B、D三种情况线框运动后，线框仍与磁感线平行,磁通量保持为零不变，线框中不产生感应电流．C中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C项正确．答案：C5．在纸面内放有一条形磁铁和一个位于磁铁正上方的圆形线圈（如图所示)．下列情况中能使线圈中产生感应电流的是( )A．将磁铁在纸面内向上平移B．将磁铁在纸面内向右平移C．将磁铁绕垂直纸面的轴转动D．将磁铁的N极向纸外转，S极向纸内转解析：将磁铁向上平移、向右平移或绕垂直纸面的轴转动，线圈始终与磁感线平行，磁通量始终为零,没有变化，不产生感应电流，所以A、B、C均不正确；将磁铁的N极向纸外转,S极向纸内转，穿过线圈的磁通量增加,线圈中产生感应电流．答案：D6．如图所示，ab是水平面上的一个导体圆环的直径，在过ab的竖直平面内有一根通电直导线ef。
