4-材料磨损与耐磨材料(第3章疲劳磨损课件)4详解

➢ 粘着强度大于摩擦副中较软金属的剪切强度，小于较 硬金属的剪切强度；
➢ 剪切破坏发生在离粘着结合面不远的较软金属浅层内， 软金属涂抹(粘附)在硬金属表面上；
➢ 摩擦系数与轻微磨损差不多，但磨损程度加剧。
c.擦伤
➢ 粘着强度比摩擦副的两基体金属的剪切强度都高； ➢ 剪切主要发生在软金属的亚表层内，有时也发生在硬
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
Ⅲ 剧烈磨损阶段：当材料磨损量达到一定数值时， 摩擦条件发生较大的变化，磨损速度急剧增加。 这时机械效率下降，精度降低，出现异常的噪音 及振动，最后导致零件完全失效。 ** 从磨损过程的变化来看，为了提高机器零件的 使用寿命，应尽量延长“稳定磨损阶段”。
单位滑动距离的磨损量，横坐标 代表平均接触压力。
压力值小于H/3（σs ），磨损率小而且保持不变(即K保
持常数-磨损量与压力成正比)；
压力值为H/3，各个微凸体上的塑性变形区开始发生相
互影响；
压力值超过H/3，磨损量急剧增大(K值急剧增大)，高
的载荷作用下，整个表面变成塑性流动区，发生大面 积的粘着焊连，出现剧烈的粘着磨损。
a.轻微磨损
➢ 粘着强度比摩擦副两金属基体剪切强度低； ➢ 剪切发生在粘着结合面上，表面转移的材料较轻
微；
➢ 摩擦系数增大，但磨损量很小； ➢ 金属表面具有氧化膜、硫化膜或其他涂层时发生
轻微粘着摩损。
b.涂抹 “雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程”。

2. 制造耐磨零件的常用钢种
① 优质碳素结构钢 ② 锰钢、锰钒钢及锰钼钨钢 ③ 铬钢 ④ 铬镍钢及铬镍钼钢 ⑤ 铬锰钢 ⑥ 含硅合金钢 ⑦ 轴承钢 ⑧ 高锰钢
6.1.3 耐磨铸铁
铸铁是一种良好的耐磨材料，广泛用于制造各 种摩擦副，如机床导轨、气缸套、活塞环等零 件。
铸铁的耐磨性通常比钢好，因为有石墨存在。 ① 工作时，石墨易在表面脱落成为润滑剂，起减
⑤ 铅青铜浇铸时，易产生比重偏析。为此，可加入适量的 镍、锑等元素，阻止铅的积聚；同时可增大冷却速度， 以减轻比重偏析。
4.铝基轴承合金
铝基轴承合金是随着近代发动机向高速、高压、 重载方向发展而出现的一种新型滑动轴承合金。
优点：密度小、导热性好、承载强度和疲劳强度 高，且有高的高温硬度，优良的耐蚀性和减摩性。
特点：有高的疲劳强度和承载压强，良好的耐磨、 耐热和耐蚀性。
可用于载荷变动大、有冲击载荷及润滑条件易受 破坏的动力机械上的轴承材料。如高速大功率内 燃机车、重型汽车和拖拉机的轴承。
5.多层合金减摩材料
上述各类合金可分别与低碳钢带一起轧制复合成 双金属轴承材料。
为改善表面性能，可在减摩合金表面再镀一层质 软而薄的金属层，构成三层减摩合金材料。
塑性变形能力，以减少安装和制造误差的影响。 嵌藏性是指油中杂质和外来的微粒能嵌入减摩合 金内而不至于划伤轴颈表面。
4)足够的强度。即有一定抗塑性变形的能力和良 好的抗疲劳性。
5)良好的物理、化学性能。如应有高的导热性和 热容量，热膨胀系数小，耐蚀性好，湿润性和亲 油性好等。
6) 工艺性好，生产工艺简单，成本低。
① 加入硅、锰、铬能提高硬度。
② 钼、钒、钨会部分溶于钢中生成M3C或M7C3形 化合物，提高耐磨性。

pv准则
pv准则形式简单，常用在非流体润滑的滑动轴承等零件的 设计中，作为选择抗胶合材料的依据。 但是其数据离散范围较大，有时达到50%，因此准确性较 差。
pv [ pv]
式中，p为Hertz最大应力；v为相对滑动速度。 根据工况条件[pv]在3.2×103~1.5×105 MPa·m／s之间变化。
载荷与速度的乘积与摩擦副间传递的功率成正比，因此可 以认为，材料一定的摩擦副传递的功率是有限的。工程中 常常要限制摩擦副的pv值。
2. 表面温度
pv值与摩擦副传递的功率成正比，也就是与摩擦损耗的功 率成正比，摩擦过程中这些能量产生的热使表面温度升高。
产生的热量在接触表面间不是均匀分布的，大部分的热量 产生在表面接触点附近，形成了半球形的等温面。
而由于摩擦副体积远大于接触峰点，一旦脱离接触，峰点 温度便迅速下降，一般局部高温持续时间只有几毫秒。
润滑油膜、吸附膜或其他表面膜将发生破裂，使接触峰点 产生粘着，随后在滑动中粘着结点破坏。
这种粘着、破坏、再粘着的交替过程就构成粘着磨损。
3.3.1 粘着磨损的种类
1. 轻微粘着磨损 当粘着结点的强度低于摩擦副金属的强度时，剪切发生在
对于纯金属和各种未经热处理的钢材，耐磨性与材料硬度成 正比关系。
2. 相对硬度
磨料硬度H0与试件材料硬度H之间的相对值。 为了防止磨粒磨损，材料硬度应高于磨料硬度。
3. 载荷
外载荷对各种材料的磨粒磨损有显著影响。线磨损率与表面 压力成正比。
当压力达到转折值pc时，线磨损率随压力的增加变得平缓， 这是由于磨粒磨损形式转变的结果。各种材料的转折压力值 是不同的。
结合面上。此时虽然摩擦系数增大，但是磨损却很小，材料 迁移也不显著。

机床导轨
第32页/共50页
耐磨铸铁
2.硼铸铁 B=0.03~0.08%。硼铸铁凝固时，硼在A中固溶度只有 0.018%，在晶界的残留液体中富集B元素，当B在金 属液富集到一定程度（大于0.5%）后，将阻碍G析出 ，凝固按Fe-Fe3C介稳定系进行，在共晶团晶界处析 出断续状或连续状含硼碳化物相，这种固溶有B的碳 化物硬度比Fe3C高，约1100HV。
向
应最广的是GCr15，大量用于大
心
中型轴承；
球 轴
大型轴承用GCr15SiMn。
承
这类钢还可用于制造模具、量具等。
滚针轴 承
滚柱轴承
滚珠轴承
大 型 轴 承 第24页/共50页
耐磨零件的常用钢种
（三）耐磨钢
是指在冲击载荷作用下发
生冲击硬化的高锰钢。
钢号:ZGMn13。
1、成分特点
高锰钢
摩擦磨损耐磨材料
会计学
1
主要内容
1
金属耐磨材料
2
表面处理技术
3
摩擦与磨损测试技术
第1页/共50页
金属耐磨材料
一、耐磨钢
含碳 量
金相 组织
影响钢耐 磨性因素
合金 元素
碳化 物
第2页/共50页
含碳量的影响
对于碳钢来说，适当的增加含碳量，可以提高耐磨性。
0.2~0.3%C
低碳钢
淬火后获得低碳板条马氏体组织，
⑶ Mn、Fe为弱碳化物形成元素，碳化物的稳定性、 熔点、硬度、耐磨性较低，如Fe3C等。
第7页/共50页
合金元素在钢中的作用
㈡ 对Fe - Fe3C相图的影响 1、对奥氏体相区的影响
锰对奥氏体相区的 影响
⑴ Ni、Mn、Co、C、N

将粘附对摩件金属，发生“金属转移”，即发生”物质 转移”。
在以后的摩擦过程中，附着物碾转于对磨件的表面之 间，有些粘附物在反复的摩擦中可能由金属表面脱落下 来→磨屑。
9
§3.1.1 粘着磨损的概念
粘着磨损也称咬合(胶合)磨损。磨损产物通常呈小 颗粒状，从一物体表面粘附到另一个物体表面上，然 后在继续的摩擦过程中，表面层发生断裂，有时还发 生反粘附．即被粘附到另一个表面上的材料又回到原 来的表面上，这种粘附反粘附往往使材料以自由磨屑 状脱落下来。粘着磨损产物可以在任意的循环中形成。 粘着以后的断裂分离，并不一定在最初的接触表面产 生。
4
Chapter 3: 材料的磨损机理
图(d)为腐蚀磨损。它的主要特征是磨损表面有化 学反应膜或小麻点，但麻点比较光滑。磨损物为簿的 碎片或粉末，典型工件如船舶外壳、水力发电的水轮 机叶片等。
5
Chapter 3: 材料的磨损机理
• §3.1 • §3.2 • §3.3 • §3.4 • §3.5 • §3.6
10
§3.1 粘着磨损
• §3.1.1 粘着磨损的概念 • §3.1.2 粘着磨损一般规律 • §3.1.3 粘着磨损分类 • §3.1.4 粘着磨损表达式与定律 • §3.1.5 影响粘着磨损的因素
11
Hale Waihona Puke §3.1.2 粘着磨损一般规律
• 粘着磨损过程一般分为三个阶段： (1)跑合阶段亦称 磨合阶段(磨合磨损阶段)； (2)稳定磨损阶段； (3)急 剧磨损阶段亦称破坏磨损阶段。如下图所示：
26
§3.1.3 粘着磨损分类
第一类胶合的相关因素： • 材料性能（表面物性、表面化性、表面力性）；
• e.g.强度、塑性、韧性、氧化性等

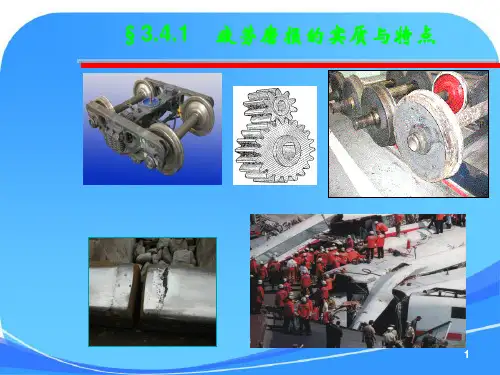

疲劳磨损
表面沿与外加应力成45°角的方向扩展， 超过两三个晶粒后，即转向与应力垂直的方向
8
§3.4.2 疲劳磨损与整体疲劳的区别
➢ 其二：
➢ 疲劳寿命
➢ 整体疲劳中，一般都存在明显的疲劳极限，即对某一 种材料都有一个应力极限，低于该极限，疲劳寿命可 认为是无限的。
➢ 疲劳磨损尚未发现这样的疲劳极限，零件的寿命波动
认为是一种独立的，而且是相当普遍的磨损形式。
➢ 疲劳磨损定义：当两个接触体相对滚动或滑动时，在 接触区形成的循环应力超过材料的疲劳强度的情况下， 在表面层将引发裂纹并逐步扩展。最后使裂纹以上的 材料断裂剥落下来的磨损过程。
3
§3.4 疲劳磨损
➢ §3.4.1 疲劳磨损的实质与特点 ➢ §3.4.2 疲劳磨损与整体疲劳的区别 ➢ §3.4.3 疲劳磨损的基本原理 ➢ §3.4.4 疲劳磨损的影响因素
4
➢疲劳磨损与整体疲劳的区别 ➢整体 ➢磨损
5
➢裂纹萌生和扩展方式 ➢疲劳寿命 ➢环境复杂程度 ➢计算和追踪复杂性
6
§3.4.2 疲劳磨损与整体疲劳的区别
➢ 区别一： ➢ 裂纹源的萌生位置
整体疲劳 疲劳磨损
表面 亚表层
7
§3.4.2 疲劳磨损与整体疲劳的区别 ➢裂纹扩展的途径和方向
整体疲劳
平行于表面，或是与表面成一定角度 (约为10~30 °)，且只限于在表面层内扩展。
➢最大剪应力是发生在离表面一定距离处。 a为接触区宽度的1/2。
点接触
线接触
其距离点接触是0.47a
对（线接触）是0.78a
➢ 滚动接触时，在交变应力的影响下，裂纹容易在这里 形核。
➢ 若除滚动接触还存在滑动接触，破坏位置就逐渐移向 表面，因为纯滑动时最大应力应在表面处。

若在犁沟时全部沟槽中的体积都被推向两侧和 前缘而不产生切屑，则称为犁皱。犁沟或犁皱后堆积在 两侧和前缘的材料以及沟槽中的材料，在受到随后的磨 粒作用时，可能把已堆积的材料压平，也可能使已变形 的沟底材料再一次犁皱变形，如此反复塑变，导致材料 产生加工硬化或其他强化作用最终剥落而成为磨屑3。1
X
X
犁皱
4
硬颗粒或凸出物一般为：非金属材料，如石英砂、矿 石等，也可能是金属，如落入齿轮间的金属屑等。
磨粒磨损几乎没有一种是单一磨损机理引起的，经常 是多种磨损机制综合作用的结果，而且随着磨损条件 的变化，可能从一种机制转化为另一种机制。
5
磨粒磨损Abrasion (Abrasive Wear)的2个层次：
（5）根据相对硬度
软磨粒磨粒磨损：Hm/Ha>0.8
硬磨粒磨粒磨损： Hm/Ha<0.8 a：磨粒 m: 材料
（6）根据表面损伤形貌 擦伤型磨粒磨损 刮伤型磨粒磨损 研磨型磨粒磨损 凿削型磨粒磨损 犁皱型磨粒磨损 微观裂纹型磨粒磨损
（7）根据磨损机理 塑性变形磨粒磨损
17
断裂磨粒磨损
§3.2 磨粒磨损
当磨粒形状与运动方向适当时，磨粒如同刀具一样， 在表面进行切削形成切屑。但这种切削的宽度和深度 都很小，因此切屑也很小，称为微观切削。
25
§3.2.3 磨粒磨损基本模型与原理
在显微镜下观察，这些微观切屑仍具有机床上切屑的 特点，即一面较光滑，另一面则有滑动的台阶，有些 还发生卷曲现象。
微观切削
1
2
ห้องสมุดไป่ตู้
3
4
5
6
13
§3.2.2 磨粒磨损的分类
（2）根据使用条件，还有如下分类： 冲击磨粒磨损：磨粒（通常是块状）垂直或以一定

“金属皂膜”不仅有较低的切变强度，相对说来 也有比较高的熔点。
例如，硬脂酸的熔点是69℃，而这种金属
皂膜的熔点约为120℃。因此，这种化学吸附膜
作为润滑剂，可以在中等裁荷、中等温度及中
等滑动速度下使用。
精选课件ppt
30
硬脂酸化学吸附
吸附结果是表面上形成了一层硬脂酸“金属皂
膜”
精选课件ppt
31
化学反应
物理吸附无需活化能，在任何温度下都会以一定的
速率，即以使吸附物布满固体表面的速率发生物理吸附。
精选课件ppt
26
表面化学反应
表面化学反应是指吸附质与固体表面相互作用形成 了一种新的化合物。这时无论是吸附质还是吸附剂的特 性都发生了根本变化。
金属表面特别是多晶体金属表面往往包含有很多 缺陷：晶界、位错、台阶等，这些部位能量高，氧化 也就往往从这些高能位置开始，一直到将表面覆盖。
E(r)4ab12b6 r r
ＱP 表示吸附能（吸附热），r0 中吸附分子在平
衡时离开表面的距离 。
精选课件ppt
24
化学吸附
化学吸附，在吸附剂和吸附 物的原子或分子间发生电子 的转移，改变了吸附分子的 结构。
按照吸附过程中电子转移 的程度，化学吸附还可以 分为，离子吸附和化学键 吸附。在化学吸附中，吸 附剂和吸附物分子或原子 之间的作用力，主要是静 电库仑力。
面缺由陷于：界晶面体特的殊缺的陷结若构主和要界是面沿能二量维，方使向得伸界展面开有来许， 而多在与另晶体一内维部方不向同上的的性尺质寸。变例化如相，对界地面甚的小扩，散则、称界为面面 缺吸陷附。、界各面种腐界蚀面、如界晶面体与表位面错、的晶相界互、作亚用晶等界，及并相对界材等 都料是的面机缺械陷性，能它（们强通度常、只韧有性一）个以至及几对个变原形子、层再厚结。晶和 相变过程等都有重要影响。

11/51
2019/2/24
2019/2/24
图4 -2 磨合前、后表面粗糙度的变化情况 1—磨合前；2—磨合后
12/51
2、稳定磨损阶段




磨合的结果，摩擦系统获得了相对稳定的特性。 特点是磨损率很小，摩擦学过程保持不变。 因前期磨合阶段表层经受很高的比压、热效应和 薄层塑性变形及冷作硬化，从而建立起弹性接触 条件。 表层的塑性变形使空气中的氧气向金属内部溶解 和扩散，在金属表面形成FeO，Fe2O3和 Fe3O4固 体覆盖膜。 极压添加剂等物质也会与表面起化学反应形成固 体覆盖膜。 如果膜的形成速度等于或稍大于破坏速度，则主 要产生磨损率极小的氧化磨损(腐蚀磨损) 。
14/51
2019/2/24



如果磨合阶段的磨合规范、程序和润滑剂选择不当，不仅 会延长磨合期，甚至使正常磨损遭到破坏。 如，由于磨合开始的载荷过大，加之选用了差的润滑剂， 粗糙的表面由于金属与金属直接接触造成严重的塑性变形 而导致剧烈粘着磨损，如曲线②所示。 有时，在稳定磨损阶段，由于温度上升或接触面积、载荷 和滑动速度变化，使得流体膜润滑状态转变，正常磨损曲 线①转向曲线③。 当摩擦表面溶解的氧或极压添加剂等与表面起反应形成固 体覆盖膜的速度大大小于破坏速度时，也会出现上述曲线 的情况。

式中： L为滑动距离； V为滑动距离L时的总磨损体积； W为载荷； H为较软材料的布氏硬度值； K为磨损系数。
2019/2/24
24/51
4.影响粘着磨损的主要因素

①
②
③
(1)材料性质 脆性材料的抗粘着磨损能力比塑性材料高。塑性 材料的粘着破坏常发生在表层深处，磨屑的颗粒 大；而脆性材料的粘着破坏常发生在表层浅处， 磨屑的颗粒细小。材料的屈服点或硬度愈高，其 抗粘着磨损能力也愈强。 不同材料或互溶性小的材料组成的摩擦副抗粘着 磨损能力高，如铁与镍、铝相溶，则不能配对成 摩擦副；铅、锡、银、铟与铁不相溶，所以常用 这几种金属的合金作轴瓦。 金属与非金属（如石墨、塑料等）组成的摩擦副 比金属摩擦副的抗粘着磨损性能好。

教学重难点：
1、机械中的摩擦
2、机械中的磨损
3、机械中的润滑
ppt课件
2
教材分析
教学目标： 1、知识与技能：
（1）了解机械中的摩擦、特征及类型 （2）了解机械中的磨损、特征及类型 （3）了解机械中的润滑、特征、类型及维护 2、过程与方法：通过本节的学习，使学生了解机械零件的摩擦、磨 损及润滑，知道在实际生产生活中怎样防止机械零件因磨损和摩擦而 失效的问题，怎样对机械零件进行润滑和保护。 3、情感态度价值观：在学习过程中不断提升学生的人生观和价值
3、摩擦副供给润滑油后，随运动参数、动力参数、几何尺 寸、工况条件、接触状况、润滑剂性能指标等的不同，将 呈现流体润滑、弹性流体动力润滑、边界润滑和混合润滑 四种。
ppt课件
17
（1）流体润滑 定义：“面接触”的两摩擦表面被一层有足够厚度、
足够压力的连续油膜完全隔开的状态，称为流体润滑。 为避免干摩擦，摩擦副实现流体润滑是最佳状态。 分类：流体静力润滑和流体动力润滑
以上这些，都是摩擦现象
ppt课件
7
讲授新课
这节课同学们要学习以下知识 ： 1、熟记机械零件摩擦、磨损和润滑的基本概
念 2、了解机械零件的摩擦类型 3、了解机械零件的磨损类型及磨损过程 4、了解机械零件的润滑类型
ppt课件
8
一、基本概念
1、摩擦
摩擦是两相互接触的物体有相对运动或相对运动趋势时， 在接触处产生阻力的现象。按用途，摩擦可分为有益摩擦 和有害摩擦。
ppt课件
13
（3）表面疲劳磨损
摩擦表面材料的微观体积受循环应力作用，产生 重复变形而导致表面疲劳裂纹形成，并分离出微片或颗粒 的磨损。它的破坏特点是在摩擦表面上出现“点蚀”。

5）腐蚀磨损-电化学作用
形成：空气中的酸、润滑油中的无机酸产生化学作用 或电化学作用。 现象：表面腐蚀并磨损。 影响因素：环境、润滑油的腐蚀性。

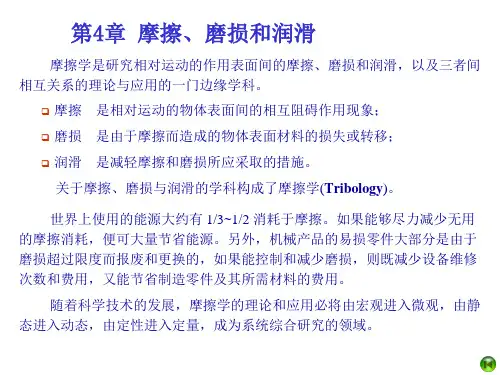

4.3 润滑剂和添加剂
• 润滑剂：润滑油、润滑脂和固体润滑剂的总称
4.3.1 液体润滑剂(润滑油) 1、润滑油的粘度
润滑油的粘度反映了润滑 油在外力作用下抵抗剪切 变形的能力，也是内摩擦 力大小的标志。
流体动力润滑形成的必要条件：
楔形空间；
相对运动（保证流体由大口进入）；
连续不断地供油。
动画
2）弹性流体动压润滑
考虑了接触区弹性变形和压力对接触区润滑油粘度 的影响的动压润滑称为弹性流体动力润滑,简称为弹 流润滑.
两表面的距离 h称0 为
平均油膜厚度。接触 区的出口处油膜变薄, 这种现象称为“颈 缩”,此处两表面距离 hmin 称为最小油膜厚度。
4.3.3 固体润滑剂 是一些固体粉末，剪切强度低，摩擦因数小。
•用途：真空、辐射、重载等恶劣环境； •种类：MoS2，PTFE，石墨，氟化石墨， WS2、
纳米材料 •应用方法：涂镀，沉积，粘贴，嵌入，添加剂
4.3.4 添加剂
• 作用越来越大，在润滑脂、合成油中不加添加剂， 则润滑很差或没有润滑作用
F A
式中 A--流体剪切面积
流体剪切应力
• 剪切应力τ与流体沿y方向速度的梯度成正比，即
d / dy
η 定义为流体的动力粘度 上式称为牛顿流体粘性定律,凡符合此定律的 流体称为牛顿流体,否则称为非牛顿流体。 除此以外，还有运动粘度和相对粘度（恩氏 粘度）
1）动力粘度η
图示,长、宽、高各为1m的流体，如果使立方体顶面流 体层相对底面流体层产生1m/s的运动速度，所需要的外 力F为1N时，则流体的粘度η为1N•s/m²，叫做“帕秒”， 常用Pa•s表示。有时也用“（dyn •s/cm2）泊P”、“厘泊 cP”表示。

边境摩擦：
1、概念： 摩擦外表被吸附在外表的边境膜隔开，但有相当多的不平凸
峰接触，摩擦性质取决于边境膜和外表的吸附性能的摩擦。
2、摩擦模型：极性原子团
①、单层分子边境膜： ②、多层分子边境膜：
3、边境膜的分类与机理： ①
②
吸附膜 反响膜
物理吸附膜 化学吸附膜
度构的子成学化〔成边吸物键学光1化境光引理光5力吸滑合膜0滑力吸滑作附～剂物。济作附剂用膜2中，在0用膜与而。0的即有°下。金吸脂在硫〕，属附肪光、下紧外在酸滑氯，贴表金分剂、与于接属子和磷金金触外的金时属属时表极属，起外，上性界并化表在，分面在学上两构子处较反，者成受构高响即分的化成温，构
R —0.两4 粗糙 面3的.0综合不平混度合摩擦
3～4
流体摩擦
( 1 时，不平度凸峰为总载荷的30%)
流体摩擦：
1、定义：
当两摩擦面间的油膜厚度大到足以将两外表的不平凸峰完全 分开，这种摩擦叫液体摩擦。
2、特点：
3～4
①、油分子大都不受金属外表的吸附作用的支配，而能完全挪动。
②、摩擦表现为粘性 ，f≈ 0.001～0.008，无磨损 (理想摩擦形状)。
流体中所夹带的硬质物质或颗 粒，在流体冲击力作用下而在摩擦 外表引起的磨损。
磨损分类：
磨粒磨损 (简称磨损)
疲劳磨损 (也称点蚀)
腐蚀磨损：
粘附磨损 (也称胶合)
冲蚀磨损 腐蚀磨损
摩擦外表资料在环境的化学或 电化学作用下引起腐蚀，在摩擦副 相对运动时所产生的磨损即为腐蚀 磨损。(汽缸套易发生)
磨损分类：
1、摩擦是引起能量损耗的主要缘由。 2、摩擦是呵斥资料失效和资料损耗的主要缘由。
3、摩擦学：

➢ 晶体中每个质点周围都存在一个力场。 ➢ 在晶体内部这个力场是对称的。
➢ 但在固体表面，质点排列的周期性被中断，使处于 表面上的质点力场对称性破坏，产生有指向的剩余 力场，这种剩余力场表现出固体表面对其他物质有 吸引作用（如吸附、润湿等），这种作用力称为固 体表面力。
12
第12页，共67页。
§2.2 固体表面表征方法
➢ 样 均(1长 值)轮度 ，廓如l内微图轮观所廓不示在平。中度p线的mmi平为-m均含上有间间一距距个Smp轮，m它i的廓是算蜂指术和在平相取 邻轮廓谷的一段中线长度。反映表面峰、谷轮 廓的斜度。
Sm
1 n
n i 1
pmi
13
第13页，共67页。
此时应力并不增加。当Ar和σs乘积等于载荷F 时，接触点上的塑性流动停止。
由此鲍登和泰博提出以下公式：
F Ar s
25
第25页，共67页。
§2.3 物体接触与实际接触面积
当时他们认为表面微峰顶部的曲率半径r很 小,所以接触应力很容易达到σs而产生塑性变形。 但后来许多实验证明：实际接触面积和表面粗 糙度有关，即和微峰顶部曲率半径和微峰高度 分布状况有关，表面间的接触变形不完全是塑 性变形而有弹性变形部分。当载荷F增加时，表面 接触变形y经历了弹性变形、弹-塑性变形和完全
§2.2 固体表面表征方法
➢ (2)轮廓单峰平均间距S，它是指在取样长度l内 轮 映廓 表的 面单单峰峰间出距现的Pi的频平率均。值，见下图所示。反
S
1 n
n i 1
pi
14
第14页，共67页。
§2.2 固体表面表征方法
➢ §2.2.4 轮廓支承面曲线
它表示表面轮廓上各微凸体沿高度分布的情况， 也可以反映出摩擦表面磨损到某一定程度时，支承面
