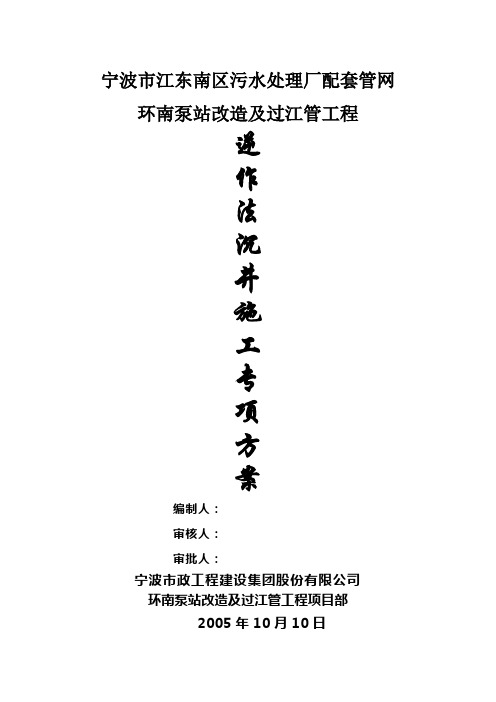

宁波市江东南区污水处理厂配套管网环南泵站改造及过江管工程逆作法沉井施工专项方案编制人：审核人：审批人：宁波市政工程建设集团股份有限公司环南泵站改造及过江管工程项目部2005年10月10日目录一、编制依据 (02)二、工程概况 (02)三、施工技术方案 (03)四、工程质量及安全保证措施 (24)五、施工进度计划安排及工期保证措施 (26)六、劳动力及机械配备 (29)一、编制依据1、宁波市城市排水有限公司提供的技术规范。
2、上海市政工程设计研究院提供的施工图纸。
3、图纸会审精神及答疑。
4、《中华人民共和国工程建设标准强制性条文》（城市建设部分）。
5、《砌体工程施工质量验收规范》（GB50203-2002）。
6、《砼结构工程施工质量验收规范》（GB50204-2002）。
7、《钢筋焊接及验收规程》（JGJ18-96）。
8、《宁波市水泥搅拌桩法加固地基设计、施工和质量检验暂行细则》（1993）9、《给水排水管道工程施工及验收规范》（GB50268-97）10、现场情况及我公司的技术力量装备、施工经验。
二、工程概况根据施工图纸，本工程过江倒虹管两座顶管沉井采用带围护的逆作法特殊沉井，四周设支护钻孔桩和旋喷桩止水帷幕，基坑内结构底部5米深度范围内注浆满堂加固。
其中HW1井为接收井，井内直径为5米，设计井盖标高为2.65m，沉井内底标高为-11.8m，沉井井壁深度为13.65米；灌注桩桩径Φ800，有26根，沿沉井中心R=3300均匀分布，中心间距795mm，桩长21.15m；旋喷桩桩径Φ1000mm，有32根，沿R=4000 mm均布，桩体搭接215 mm旋喷中心间距784mm，桩长19.85米，另外以顶进洞门为中心加设5根旋喷桩，旋喷桩标高为-7.5～-13.5，长度6米。
HW2井为工作井，井内直径为7米，设计井盖标高为3.15m，沉井内底标高为-11.8m，沉井深度为14.15米；灌注桩桩径为Φ800，有33根，沿沉井中心R=4300均匀分布，中心间距817mm，桩长21.65m。
工作井（接收井）逆作法施工方案1、施工顺序根据设计图纸以及以往施工经验，本工程逆作法沉井采用如下施工顺序进行施工：冠梁→第一段井体→第二段井体→第三段井体→第四段井体→第五段井体→第六段井体→第七段井体→第八段井体→封底→第九段井体。
2、土方开挖土方开挖根据开挖深度分别采用机械挖土和人工挖土。
根据设计图纸，因冠梁开挖深度为1.3米左右，采用机械挖土，人工配合清理，自卸车直接运输出场；其他各井段采用人工坑底挖土，出土方式采用吊土斗配合卷扬机运至地面，再用自卸车运输出场。
基坑开挖九层进行，均匀对称开挖，严禁超挖，基坑开挖周边严禁堆载。
每层土方的开挖必须待上道工序中砼强度达到设计强度的70%以上，方可进行。
3、模板工程（1）模板制作为保证井砼外观质量，本工程井模板采用木板模，模板尺寸为0.9×1.2m。
模板用方木横向固定，间隔50cm，方木外边用竖向钢管支撑，间距为1.2m。
为防止模板横向侧移，在沉井中间搭设一4m×4m左右的脚手架，并用钢管做斜撑使之与脚手架连接牢固。
斜撑横向每1.2m支撑一道，纵向也1.2m支撑一道。
脚手架架子高度随沉井开挖深度而调整，为加大斜撑底部与地基的接触面，在钢管下加垫块木板。
同时为保证砼外观颜色，利用同一品种的脱模剂。
因本工程井每段高度最高只有1米左右，沉井井壁40cm，对模板的侧向压力不是太大，根据以往施工经验以上加固方式完全满足施工需要的扰度及强度要求，本方案在此不在对扰度及强度进行验算。
（2）模板安装模板工艺流程如下：模板加工→安装前检查→模板吊装就位→调整模板位置→安装竖向钢管→拉杆固定→安装斜撑→斜撑固定→与相邻模板连接。
因逆作法沉井模板支立具体施工方法除上下段接缝处需要特殊处理外，其它与普通沉井一样，所以在此只对井体接缝处处理作一叙述，其它不再叙述。
冠梁：基坑开挖至标高40.75处部分采用夯实地基，在冠梁井内与第一井段接缝处沿围护内周开挖一条深70cm、宽为80cm的沟槽，在该沟槽中回填黄砂，并振实，底模支立在砂垫层之上。
逆作法沉井施工工艺嘿，朋友！今天咱们来聊聊逆作法沉井施工工艺这回事儿。
你知道吗？逆作法沉井就像是在地下盖房子，不过是倒着来的。
这可不像咱们平时盖楼，一层一层往上搭，它是先挖个大坑，然后从下往上建。
这逆作法沉井施工啊，得先做好精心的准备。
就像你要出门旅行，得先收拾好行李，规划好路线一样。
得把场地整得平平整整，周围的障碍物都清理干净，不然施工的时候磕磕绊绊的，多闹心！然后呢，就是制作沉井的刃脚啦。
这刃脚就好比是人的脚，得稳当有力，才能支撑起整个“身体”。
这部分的施工可得精细着点儿，尺寸、角度都不能有偏差，不然整个沉井都可能站不稳。
接着是挖土下沉，这可是个关键步骤。
你想想，就像挖宝藏一样，得小心翼翼，不能一下子挖太多，不然周围的土都塌下来，那可就麻烦大了！得一层一层，慢慢地挖，边挖边观察，就像呵护小宝宝一样细心。
挖土的同时，还得注意排水。
要是水积在坑里，那不成了小池塘啦？所以得把水及时排出去，保持坑内的干燥。
下沉的过程中，还得不断地测量和调整。
这就像开车的时候要时刻看着导航，一旦跑偏了就得赶紧纠正方向，不然可就偏离目标啦。
等沉井下沉到设计的位置，可别以为就大功告成了。
还得封底，把底部封得严严实实的，不能让水渗进来，不然这沉井不就成了“水帘洞”？这逆作法沉井施工工艺，每一个环节都容不得马虎。
稍微有点差错，都可能前功尽弃。
你说，这是不是就像走钢丝，得步步小心？总之，逆作法沉井施工工艺是个精细活儿，需要耐心、细心和技术，只有把每一个步骤都做好，才能保证工程的质量和安全。
顶管工作井沉井法施工及逆作法施工技术应用摘要：本文以广州市花都区儿童公园周边道路工程（平石路、瑞莲路）污水主管顶管施工为例，根据施工现场实际情况以及施工过程中遇到的问题，结合沉井法和逆作法施工工艺进行分析，探讨如何处理顶管工作井沉井施工过程中可能出现的问题的相关技术措施，为顶管施工以及工作井施工方法的比选提供参考。
关键词：顶管工作井沉井法；顶管工作井逆作法；设计变更；施工方案调整。
一、工程概况本工程为儿童公园周边道路工程施工是为了完善平石大道至三东大道东路段的污水管道系统而进行的污水管道设计。
道路红线宽度为40米，双向6车道。
污水管位于道路中心线南侧15.75米，平均埋深为6.01～10.56米。
顶管工程长度约1370米；顶管工作井和接收井共15座，其中6座工作井和5座接收井采用沉井法施工，2座工作井和2座接收井采用逆作法施工，即，W42-W49和W54-W56采用沉井法施工，W50-W53采用逆作法。
二、施工方法简介（一）逆作法逆作法工艺流程：开挖——护壁制作（钢筋模板混凝土）——拆模养护——下一节护壁制作——循环上述过程达到设计标高——垫层——底板施工。
第3节施工成井（1）土方开挖基坑内土方开挖采用分层法，每层开挖深度不超过lm。
进行第一层土方开挖。
机械无法直接挖掘的部位，采用人工开挖、清理、归堆；挖土机无法直接转运的土方采用吊机吊土，至地面归堆，装车外运。
（2）第一节逆作法护壁井施工顶管井护壁第一节挖深约1m。
按设计要求绑扎钢筋，安装护壁钢模板，浇灌混凝土护壁及井口圈梁。
（3）土方运输1）井内的土方采用吊机提升到地面。
2）从井下挖出来的土方利用手推车运送到基坑边临时堆土区，及时外运或视土质情况用于填方，以方便后面工序施工。
（4）护壁钢筋绑扎将已加工好的钢筋吊入井下绑扎，用预制小砼块作钢筋保护层垫块，保护层为35mm。
工作井和接收井配筋为双层双向配筋。
（5）护壁模板安装与拆除完成钢筋绑扎后，通过建设单位、设计单位、和监理部门验收合格后，可进行模板安装，采用组合式钢模板，模板安装前先刷脱模剂。
工作井（接收井）逆作法施工方案1、施工顺序根据设计图纸以及以往施工经验，本工程逆作法沉井采用如下施工顺序进行施工：冠梁→第一段井体→第二段井体→第三段井体→第四段井体→第五段井体→第六段井体→第七段井体→第八段井体→封底→第九段井体。
2、土方开挖土方开挖根据开挖深度分别采用机械挖土和人工挖土。
根据设计图纸，因冠梁开挖深度为1.3米左右，采用机械挖土，人工配合清理，自卸车直接运输出场；其他各井段采用人工坑底挖土，出土方式采用吊土斗配合卷扬机运至地面，再用自卸车运输出场。
基坑开挖九层进行，均匀对称开挖，严禁超挖，基坑开挖周边严禁堆载。
每层土方的开挖必须待上道工序中砼强度达到设计强度的70%以上，方可进行。
3、模板工程（1）模板制作为保证井砼外观质量，本工程井模板采用木板模，模板尺寸为0.9×1.2m。
模板用方木横向固定，间隔50cm，方木外边用竖向钢管支撑，间距为1.2m。
为防止模板横向侧移，在沉井中间搭设一4m×4m左右的脚手架，并用钢管做斜撑使之与脚手架连接牢固。
斜撑横向每1.2m支撑一道，纵向也1.2m支撑一道。
脚手架架子高度随沉井开挖深度而调整，为加大斜撑底部与地基的接触面，在钢管下加垫块木板。
同时为保证砼外观颜色，利用同一品种的脱模剂。
因本工程井每段高度最高只有1米左右，沉井井壁40cm，对模板的侧向压力不是太大，根据以往施工经验以上加固方式完全满足施工需要的扰度及强度要求，本方案在此不在对扰度及强度进行验算。
（2）模板安装模板工艺流程如下：模板加工→安装前检查→模板吊装就位→调整模板位置→安装竖向钢管→拉杆固定→安装斜撑→斜撑固定→与相邻模板连接。
因逆作法沉井模板支立具体施工方法除上下段接缝处需要特殊处理外，其它与普通沉井一样，所以在此只对井体接缝处处理作一叙述，其它不再叙述。
冠梁：基坑开挖至标高40.75处部分采用夯实地基，在冠梁井内与第一井段接缝处沿围护内周开挖一条深70cm、宽为80cm的沟槽，在该沟槽中回填黄砂，并振实，底模支立在砂垫层之上。
浅谈沉井施工与逆作法施工在顶管施工工程中的应用摘要：本文结合茅洲河流域综合治理截污次支管工程的就顶管施工过程中的工作井沉井法与逆作法的施工工艺以及适用条件进行探讨，为工作井施工方法的选取提供参考指导。
关键词：自重下沉内衬施工适用条件引言随着我国经济建设的高速发展，城镇化的提高以及人民群众对生态环境的重要性的注重，城镇生活污水的收集与处理已迫在眉睫。
在国家的大力支持下，地下管道雨污分流治理建设活动在全国遍地开花，工作井沉井法与逆作法的应用也日趋成熟。
接触从事本行业的队伍也愈发的庞大，为了一线从事人员对顶管工作井沉井法与逆作井法施工有个更好的了解，促进行业的发展，以及在顶管过程中工作井沉井法与逆作法的选取有个更直观的判断。
本文特结合茅洲河流域综合治理截污次支管工程的工作井施工进行探讨。
1、概述1.1沉井法沉井法又称沉箱凿井法，是先在地表制作一个下端带有刃脚的混凝土井筒，待达到强度后，在井壁的围护下从井内不断的挖土，利用井筒的自重，使沉井逐渐下沉，直至预定高程。
在达到预定设计标高后，再进行封底浇筑，构筑内部结构。
由于本工程沉井井高均在3m～9m，为方便施工以及安全考虑，本工程沉井采用分层制作与下沉交替的施工方法。
施工过程如图1.1所示。
图1.1沉井下沉开挖图1.2逆作法逆作法是一种对基坑不架设临时支撑，而是利用结构本身来作为挡土墙，同时作为支撑（为提高安全系数，近年来多采用先在开挖前进行由几排咬合的水泥搅拌桩或高压旋喷桩的筒体结构的施工），再自上而下分层开挖，并进行内侧砖砌或钢筋混凝土内衬，形成一个稳固的地下结构的施工方法。
如图1.2所示。
图1.2逆作井下沉施工2、沉井法与逆作法施工工艺2.1沉井法施工工艺（1）施工方法沉井一般可分为制作和下沉两个过程。
根据不同情况和条件（如沉井高度、地基承载力、施工机械设备等），沉井可采取一次制作（灌筑），一次下沉；分段制作、接高，一次下沉；或制作与下沉交替进行。
也有在陆上制作，浮运至水中沉放地点后下沉和接高的浮式沉井施工。
沉井逆作施工工法沉井逆作施工工法一、前言沉井逆作施工工法是一种常用的基础施工方法，它能够在有限的空间内实现施工，同时能够有效地解决地基沉降和地基稳定性问题。
本文将对沉井逆作施工工法进行全面介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，旨在为读者提供参考和指导。
二、工法特点沉井逆作施工工法具有以下几个特点：首先，施工空间要求较小，适用于各种地形和地质条件。
其次，施工过程中对周边环境影响较小，能够避免破坏周边建筑物和设施。
再次，施工速度快，能够大幅缩短施工周期。
此外，该工法施工技术相对成熟，施工风险较低。
三、适应范围沉井逆作施工工法适用于各类建筑物的基础施工，包括高层建筑、桥梁、隧道、水库和厂房等。
在土质较软、地下水位较高的地区尤为适用。
四、工艺原理沉井逆作施工工法是根据土力学的原理设计而来的。
施工过程中，首先需要进行地基处理，包括提取土块、加固土层和埋设施工管道。
然后利用专用的降水设备将施工现场的地下水位降低到安全范围内。
接下来进行沉井作业，通过向井筒注入混凝土，使井筒逐渐沉降至设计标高。
最后进行封底，施工完成。
五、施工工艺施工过程主要分为地基处理、降水处理、沉井作业和封底四个阶段。
首先进行地基处理，通过挖掘机或人工将土块提取，然后进行土体加固，最后埋设施工管道。
然后进行降水处理，通过降水设备将地下水位降低到允许施工范围内。
接下来进行沉井作业，对井筒进行注浆固化，使井筒逐渐沉降至设计标高。
最后进行封底，施工过程完成。
六、劳动组织在沉井逆作施工工法中，需要进行的劳动组织包括地基处理队伍、降水处理队伍、沉井作业队伍和封底队伍等。
每个队伍都需要有专业技术人员和熟练的工人，以确保施工的质量和进度。
七、机具设备沉井逆作施工工法需要使用的机具设备包括挖掘机、注浆设备、降水设备、混凝土泵车、搅拌站等。
这些设备都具有不同的特点和使用方法，需要根据施工的具体情况来选择和使用。
一、交底项目：沉井逆作法施工安全技术二、交底目的：为确保沉井逆作法施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
三、交底内容：1. 施工前准备- 1.1 施工前，应对施工现场进行安全检查，确保施工区域内的安全设施完善，如防护栏杆、警示标志等。
- 1.2 施工人员应熟悉沉井逆作法的施工工艺、流程及安全操作规程。
- 1.3 施工前应对施工人员进行安全教育培训，提高安全意识。
2. 施工过程中的安全注意事项- 2.1 沉井施工前，应确保施工区域内的地下管线、设施等不受影响，如有必要，应采取相应的保护措施。
- 2.2 沉井制作过程中，应确保模板支撑系统稳固，防止因模板变形、支撑松动等原因导致安全事故。
- 2.3 沉井下沉过程中，应密切观察沉井下沉速度，发现异常情况应及时采取措施，防止沉井倾斜、倾斜过大或突然下沉。
- 2.4 沉井施工过程中，应加强通风，确保施工环境空气质量符合要求。
- 2.5 沉井施工过程中，应定期检查施工设备、工具，确保其安全可靠。
3. 具体安全措施- 3.1 沉井制作高度不宜过高，一般不应超过沉井短边或直径的长度，特殊情况需加高时，必须有可靠计算数据并采取必要的技术措施。
- 3.2 抽承垫木时，应有专人统一指挥，分区域、按规定顺序进行，严禁人员从刃脚、底梁和隔墙下通过。
- 3.3 沉井内外脚手不得与模板、钢筋固定，井字架、扶梯等设施不得固定在井壁上。
- 3.4 沉井顶部周围应设防护栏杆，内部水泵、水力机械管道等设施必须架设牢固。
- 3.5 空压机的贮气罐应设有安全阀，输气管道编号，供气控制应有专人负责，潜水员工作时应有滤清器，进气口应设置在洁净空气处。
4. 施工结束后的安全处理- 4.1 施工结束后，应对施工现场进行全面清理，确保无安全隐患。
- 4.2 对施工过程中产生的不良影响，如噪音、粉尘等，应采取相应措施予以控制。
四、责任分工：- 施工单位负责制定安全技术交底，组织实施安全措施。
