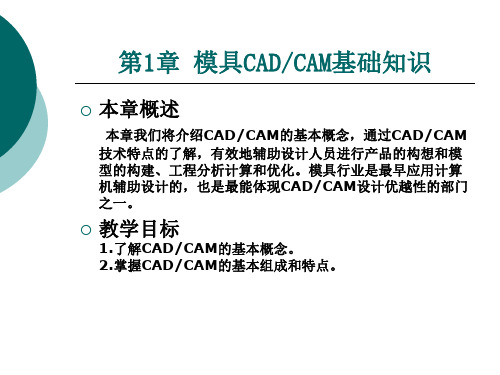

1-1模具CAD/CAM的基本概念模具CAD/CAM现阶段应该指广义的计算机技术在模具设计与制造中的应用，一般包括计算机辅助设计[CAD]、计算机辅助工程分析[CAE]、计算机辅助制造[CAM]、计算机辅助工艺过程设计[CAPP]、产品数据管理系统[PDM]等内容。

计算机辅助工程分析是以现代计算力学为基础，以计算机仿真为手段的工程分析技术，对未来模具的工作状态和运行行为进行模拟，从而及早发现设计缺陷，是实现模具优化的主要支持模块。

计算机辅助工艺过程设计是指根据产品设计阶段给出的信息，人机交互或自动地完成产品加工方法的选择和工艺过程的设计。

产品数据管理系统是以软件、计算机网络、数据库、分布式计算等技术为基础，以产品为核心，实现对产品相关的数据、过程、资源的一体化集成管理的技术。

1-2模具CAD/CAM系统的组成一个完善的CAD/CAM系统应具有的7大功能：快速数字计算及图形处理功能、几何建模功能、处理数控加工信息功能、大量数据和知识的存储及快速检索与操作功能、人机交互通信功能、输入和输出信息及图形功能、工程分析功能等。

模具CAD/CAM系统的运行环境由硬件、软件和人三大部分组成。

硬件主要包括计算机及其外围设备，广义上讲硬件还包括用于数控加工的机械设备和机床等。

硬件是CAD/CAM系统运行的基础。

软件是CAD/CAM系统的核心，包括系统软件、支撑软件和应用软件等。

模具CAD/CAM系统的硬件主要由计算机主机、外存储器、输入设备、输出设备、网络设备和自动化生产装备等组成。

由专门的输入及输出设备来处理图形的交互输入与输出问题，是CAD/CAM系统与一般计算机系统的明显区别。

根据CAD/CAM系统的运行环境，所用计算机的类型、规模和性能等级，可归纳为主机系统、小型成套系统、分布式工程工作站系统和微型机系统四种配置形式。

主机是CAD/CAM系统的硬件核心，主要由中央处理器[CPU]和内存储器[简称内存]组成。

模具cadcamcae技术及应用模具CAD/CAM/CAE技术是指通过计算机辅助设计、计算机辅助制造和计算机辅助工程分析的集成应用，用于设计和制造各种类型的模具。

CAD/CAM/CAE 技术可以提高模具的设计精度、加工效率和产品质量，广泛应用于机械、汽车、电子等行业。

模具CAD技术是指利用计算机软件进行模具设计的过程。

它可以帮助设计师实现快速、精确地完成模具的几何建模和装配分析。

CAD软件可以提供丰富的模具设计工具，如实体造型、参数化设计和装配检查等，使设计师能够准确地模拟和检查模具的各个部件，从而避免了传统手工绘图的不足之处。

此外，CAD技术还可以提高设计效率，缩短设计周期，减少设计错误，降低成本。

模具CAM技术是指利用计算机辅助制造技术对模具进行加工的过程。

CAM软件可以根据CAD模型生成加工路径和工艺参数，控制数控机床进行自动加工。

CAM技术可以提高加工精度，减少操作者的劳动强度，提高加工效率。

此外，CAM技术还可以进行机床仿真和碰撞检查，确保模具加工过程的安全性。

模具CAE技术是指利用计算机辅助工程技术对模具进行设计验证和工程分析的过程。

CAE软件可以进行结构强度、热传导、模流分析、模具冷却等工程分析，从而提前发现并解决模具设计中的问题。

CAE技术可以预测模具在使用过程中的寿命和性能，指导模具设计的改进和优化。

模具CAD/CAM/CAE技术的应用可以提高模具制造的质量和效率。

首先，它可以减少人为因素对模具设计和制造过程的影响。

利用CAD软件进行模具设计，可以避免手绘图带来的误差和繁琐。

其次，CAM软件可以根据CAD模型自动生成加工程序，提高加工精度和效率，减少人工操作的失误。

最后，CAE软件可以对设计方案进行工程分析，优化模具的结构和性能，避免因设计问题而导致的制造失败。

总之，模具CAD/CAM/CAE技术是现代模具设计和制造的重要工具。

它提高了模具制造的准确性、效率和可靠性，降低了制造成本。

模具CAD／CAM系统的构成模具CAD/CAM系统是一类集成了计算机辅助设计（CAD）和计算机辅助制造（CAM）功能的软件系统，旨在通过数字化的方式来提高模具及其相关零部件的设计、加工和维护的效率和质量。

在这篇文章中，我们将探讨模具CAD/CAM系统的构成，以及每个组成部分的作用。

1. CAD部分CAD部分是模具CAD/CAM系统的核心，主要用于模具的设计。

CAD软件是一种电脑工具，可以用于辅助设计、草图、建模、图形补充、详细绘制，以及在三维空间中构建和操纵对象。

模具设计人员使用CAD软件创建模具的2D和3D模型，包括至关重要的几何形状、尺寸、材料等信息。

CAD系统还能够执行数据转换和数据管理等任务，以便模具制造过程中的协调和沟通。

2. CAM部分CAM部分是模具CAD/CAM系统中用于进行计算机辅助制造的部分。

CAM软件用于通过数字化方式将模具CAD设计的图形转换为指令以控制加工机床来制造模具。

MYCAM系统可以根据模具CAD设计的模型数据，生成加工路径、决定刀具轨迹、速度等参数，在保证模具质量的前提下，将模具加工效率最大化。

CAM系统还可以管理加工中的刀具、料件和加工工艺等相关信息，以便监控制造过程并提高效率。

3. 模具库模具库是存储和管理模具设计及其相关材料、工艺和电子文件的中央数据库。

模具设计人员可在模具库中搜索和选择既有模具设计以及其相关信息，尤其是可复用的部件和组件，从而减少设计和制造时间，提高效率。

此外，模具库还包括其他数据，例如材料属性、机器速度、刀具参数等，以便加快开发进程并缩短模具制造工时。

4. 分析模块分析模块包括模具CAD/CAM系统中用于模拟和分析模具设计和加工过程的工具。

分析模块使用高级模拟技术来预测试验不同设计方案和材料选择的效果，并帮助开发人员在模具制造前识别和解决潜在问题。

此外，分析模块还能使用机器加工数据，减少错误和浪费，提高模具制造的精确性和效率。

5. 设计工具包设计工具包包括各种用于设计、创建和编辑模具CAD模型的工具和插件。

模具CAD-CAM常用软件1. SolidWorks简介SolidWorks 是一款强大的三维CAD软件，广泛应用于模具设计与制造行业。

它具有直观的用户界面和强大的建模工具，能够帮助设计师快速创建复杂的模具结构。

主要功能•三维建模：SolidWorks 提供了丰富的建模工具，包括实体建模、曲面建模、装配建模等，可以满足各种模具设计需求。

•自动装配：SolidWorks 可以自动检测和解决装配中的冲突问题，大大提高了设计效率。

•2D细节图和工程图：设计师可以方便地创建2D细节图和工程图，用于模具的具体制造和加工过程。

•模拟分析：SolidWorks 还提供了模拟分析功能，可以预测模具在使用过程中的受力情况，从而优化模具结构，提高使用寿命。

优点•用户友好的界面和操作流程，易于上手。

•丰富的建模工具和功能，满足各种模具设计需求。

•强大的装配功能，减少设计过程中的冲突问题。

•提供了模拟分析功能，能够优化模具结构。

2. AutoCAD简介AutoCAD 是一款广泛使用的2D和3D CAD软件，也是模具设计和制造领域中常用的软件之一。

它具有强大的绘图能力和设计工具，可以实现快速的模具设计和详细制图。

主要功能•二维绘图：AutoCAD 提供了丰富的绘图工具，可以绘制各种比例的2D模具图纸。

•三维建模：AutoCAD 也具有三维建模功能，可以创建复杂的模具结构。

•参数化建模：AutoCAD 支持参数化建模，可以根据设计参数快速生成不同尺寸的模具。

•图形导出和打印：设计师可以方便地导出图形文件或者直接打印模具图纸。

优点•强大的绘图和设计工具，满足各种模具设计需求。

•可以进行二维和三维建模，具有较高的灵活性。

•支持参数化建模，提高了设计的效率。

•方便的图形导出和打印功能。

3. Mastercam简介Mastercam 是一款专业的CAM软件，被广泛用于模具制造过程中的数控编程。

它集成了多种功能和工具，可以帮助操作人员准确而高效地进行数控编程。

现代塑料模具设计制造中CAM技术的应用研究1. 引言1.1 现代塑料模具设计制造中CAM技术的应用研究现代塑料模具设计制造中CAM技术的应用研究旨在探讨CAM技术在塑料模具行业中的重要作用和未来发展趋势。

随着科技的不断进步和市场竞争的日益激烈，塑料模具设计制造领域对效率和精准度的要求也越来越高。

CAM技术作为计算机辅助制造技术的一种，为塑料模具行业带来了巨大的改变和便利。

在CAM技术的应用下，塑料模具设计师能够更加快速准确地完成模具设计，大大提高了设计效率和质量。

CAM技术还能够帮助模具制造商降低成本，提高生产效率，实现定制化生产。

CAM技术在塑料模具加工中的优势也是显而易见的，可以实现复杂零件的加工和精密加工，提高生产效率和产品质量。

2. 正文2.1 CAM技术在塑料模具设计中的作用CAM技术在塑料模具设计中的作用非常重要。

CAM技术可以帮助设计师实现快速且精确的模具设计。

通过CAM软件，设计师可以将设计图纸直接转化为数控加工程序，避免了传统手工编程的繁琐过程，大大提高了设计效率。

CAM技术可以优化模具结构，提高模具的稳定性和耐用性。

CAM软件可以根据材料特性和工艺要求进行模拟分析，帮助设计师优化模具结构，减少材料浪费，提高模具的使用寿命。

CAM技术还可以实现快速原型制作和在设计阶段的仿真验证。

设计师可以通过CAM软件制作3D打印模型或进行数字化仿真，快速验证设计方案的可行性，降低设计风险。

CAM技术为塑料模具设计提供了全方位的支持，帮助设计师实现设计到制造的无缝衔接，提高了生产效率和产品质量。

2.2 CAM技术在塑料模具制造中的应用1. 优化加工路径：CAM技术可以通过对模具进行三维建模，并结合机床操控系统，实现对加工路径的优化。

在塑料模具制造中，精准的加工路径规划可以提高加工效率，减少加工时间，降低生产成本。

2. 自动化加工：CAM技术可以实现对加工过程的自动化控制，包括自动选择最佳刀具、参数设定和程序生成。

目录一、参照模型及工件 的制造⋯⋯⋯⋯⋯⋯⋯ 2二、制造模型及制造设置⋯⋯⋯⋯⋯⋯⋯⋯ 3三、平面铣削⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 四、轮廓铣削⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .8五、局部铣削⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .9六、孔加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11七、生成 G 代码⋯⋯⋯⋯⋯ .⋯⋯⋯ ..15八、刀具卡、工艺卡⋯⋯⋯⋯⋯⋯⋯ 17九、参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 18一、参照模型及工件的制造1、参照模型参照模型是所有 NC加工操作的基础。

在 NC加工前就要确定好参照模型，凹摸的参照模型加工如下：2、工件工件在 NC加工中可以看作是一个加工零件的毛坯，此工件留有2毫米的加工余量，如下图：二、制造模型及制造设置1、制造模型打开 Pro/E，单击【文件】→【新建】→【制造】命令，将系统默认的制造名更改为CAMSX，单击【确定】按钮选择公制模板mmns_part_solid，如下图所示：单击【确定】进入 Pro/E NC主界面，单击【制造】→【制造模型】→【装配】→【参照模型】命令，选择 MX文件【打开】，如图所示 :单击【自动】后面的【 v】，再选择【缺省】选项，单击右下角的【√】。

以此类推装配工件制造模型设定完毕后单击【完成 /返回】，如图所示：2、制造设置制造模型设定好后单击【制造设置】命令，进入【操作设置】对话框单击进入【机床设置】单击【确定】即可，单击【加工零点】中的，在 NC 的主界面中单击按住 Ctrl键，单击 FRONT平面、RIGHT平面和上表面选择【定向】单击 Y后面的【反向】使 Z轴朝上，点击确定完成坐标系的建立。

建立退刀平面，在【操作设置】对话框中单击退刀曲面后面的【↖】，在出现的对话框中点击【沿 Z轴】，输入 8或 10，点击【确定】。

三、平面铣削完成制造设置后，点击【 NC序列】→【新序列】→【加工、表面、 3 轴】→【完成】命令。

【序列设置】：选中【刀具、参数、曲面】→【完成】命令。
