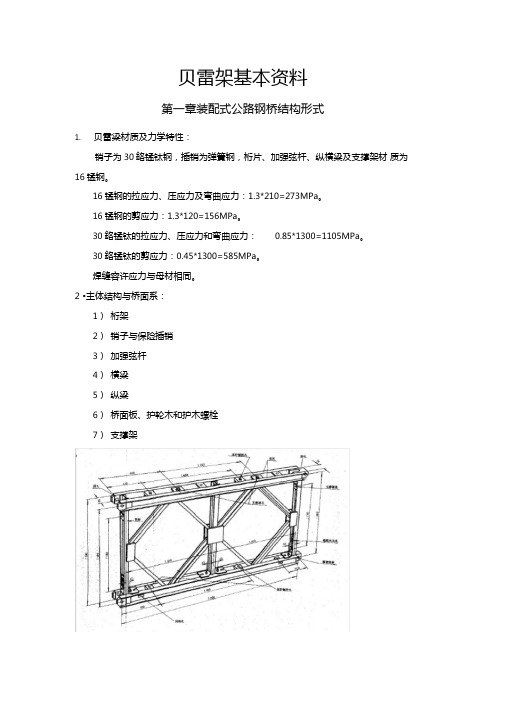

贝雷架结构尺寸详图

贝雷架基本资料
第一章装配式公路钢桥结构形式
1．贝雷梁材质及力学特性：
销子为30鉻锰钛钢，插销为弹簧钢，桁片、加强弦杆、纵横梁及支撑架材质为16锰钢。

16锰钢的拉应力、压应力及弯曲应力：1.3*210=273MPa。

16锰钢的剪应力：1.3*120=156MPa。

30鉻锰钛的拉应力、压应力和弯曲应力：0.85*1300=1105MPa。

30鉻锰钛的剪应力：0.45*1300=585MPa。

焊缝容许应力与母材相同。

2．主体结构与桥面系：
1）桁架
2）销子与保险插销
3）加强弦杆
4）横梁
5）纵梁
6）桥面板、护轮木和护木螺栓
7）支撑架
第三节使用经验最大控制外力及力学特性
1)当贝雷架受外加弯矩且达到最大78.82t.m能承受杆间集中力：弦杆0.705m跨中几乎不能受集中荷载，最大为于2.5t
2)当贝雷架不受外加弯矩即外加弯矩为0只受杆间集中力时：
弦杆0.705m跨中能受集中荷载，最大为12t
3）当贝雷架受外加弯矩交叉斜杆受杆间集中力时：
弦杆两交叉斜杆正上方受集中荷载，最大为17.5t
桥梁几何特性表
桁架容许内力表
（例：3578.5*210/1000=751.15KN.m）
第三章构件重量和轮廓尺寸表
第四章使用规则。

一、结构计算根据一般原则，结构计算从上向下逐层进行。

A、木板计算参照施工经验，5cm松木板一般控制其跨距，即次梁间的净间距小于80cm，木板的各向强得以均衡发挥，初步设计次梁间距1.0m，梁宽大于20cm。

计算省略。

B、次梁计算计算跨距考虑钢套筒的沉桩偏位最大为0.5m，如出现特殊情况再行计算，暂不计主梁的宽度。

计算跨距：L=10+0.5×2-2.2=8.8 m为方便计算，次梁作为两端简支梁。

取计算宽度为1.0m，即一根次梁的作用宽度。

初步选择HK400b型钢作为次梁，高400mm，宽慰300mm，材质为A3钢，自重155.3kg/m。

其截面特性参数为：Wx=2883cm3，Ix=57678cm4；材料性能参数取：[σ]=170MPa，E=2.1×105MPa。

验算型钢的强度及跨中挠度。

1）堆载状态：依据经验及估算平台上的杂物堆载作均布荷载考虑，局部综合取值：30kN/m2，单宽均布荷载q1=30kN/m2×1.0m=30 kN/m。

型钢自重q2=155.3 kg/m。

跨中弯矩M=（q1+q2）L2/8=305 kN·m2）钻机行走：以QJ250—1型钻机为计算对象，行走状态自重w=50t，底座支点间距为 4.65m×4.35m。

考虑钻机行走时前后支点受力不均，受力偏心系数k=1.2，单点荷载：F=k·w/4=150 kN最不利位置为钻机单侧移至排架中间，即单侧支点处于次梁跨中，跨中弯矩M1=F·L/4=330 kN·m型钢自重产生的跨中弯矩：M2=q2·L2/8=15.0 kN·mM=M1+M2=345 kN·m>305 kN·m则跨中弯矩以M=345 kN·m作为验算弯矩，计算次梁所需的抗弯截面模量，W=M/[σ]=345/0.17=2191 cm3<Wx=2883 cm3即选取的型钢强度能满足施工要求。

贝雷架简介贝雷架也称为“装配式公路钢桥”，原名叫“321”公路钢桥。

是我国的战备公路钢桥。

我国生产的“321”公路钢桥与英国的“贝雷桥”相似，主结构相同，但是尺寸不一样，贝雷桥为英制，“321”公路钢桥为公制。

本工程采用装配式公路钢桥是“321”钢桥，是由中铁七局设计的定型产品（见图4-1），其性能对比见下表4-1。

图4-1 贝雷片构造图表4-1 贝雷架性能指标贝雷架的组成部分：1、桁架桁架(如图)由上、下弦杆、竖杆及斜杆焊接而成,上下弦杆的端部有阴阳接头，接头上有桁架连接销孔。

桁架的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是跨节间连接用的。

多排桁架作梁或柱使用时，必须用支撑架加固上下两节桁架的接合部。

在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置：在卜弦杆的端部槽钢的腹板上还设有两个椭圆孔，供连接抗风拉杆使用。

桁架竖杆均用8#工宁钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁时使用的。

桁架构件的材料为16Mn，每片桁架重270kg。

2、桁架连接销及保险销桁架连接销供连接相邻两桁架用，形状如图所示。

重量为3kg,在锥度一端有一个插保险销用的小孔。

图4-2 桁架连接销及保险销图4-3 桁架3、加强弦杆主要用来加强桁架弦杆的承载能力材料、断面与桁架上弦杆相同构造与桁架上弦杆比弦杆螺栓孔座板与桁架弦杆上孔的座板高低位置不同外余均如图所示。

图4-4 加强弦杆一根加强弦杆重两根弦杆螺栓与桁架弦杆相连。

4、弦杆螺杆用以加强弦杆与桁架间的连接栓规格杆螺栓M36×18，材质为16Mn,抗剪力为150KN,拉力为80KN。

如图所示图4-5 弦杆螺杆5、桁架螺栓用以上下层桁架的连接，比弦杆螺栓长，它的构造均与弦杆螺栓相同。

贝雷架基本资料第一章装配式公路钢桥结构形式1.贝雷梁材质及力学特性：销子为30鉻锰钛钢，插销为弹簧钢，桁片、加强弦杆、纵横梁及支撑架材质为16锰钢。

16锰钢的拉应力、压应力及弯曲应力：1.3*210=273MPa。

16锰钢的剪应力：1.3*120=156MPa。

30鉻锰钛的拉应力、压应力和弯曲应力：0.85*1300=1105MPa。

30鉻锰钛的剪应力：0.45*1300=585MPa。

焊缝容许应力与母材相同。

2 •主体结构与桥面系：1）桁架2）销子与保险插销3）加强弦杆4）横梁5）纵梁6）桥面板、护轮木和护木螺栓7）支撑架一、主JRffiJRWT主联桁確枸件冇‘刖禎、桁架圧抿悄及保険tfL加偎強外、歿吁巒检・輸《｝•｛梓6种禰件也‘％（->*»1.啊｝i们衆（闕1・1）由上•下荻杆&仟尺佛忏坪fltffli血•上卜藏杆的烷部启阴?M较快•民头上方桁毀连抵销孔•桁架的兹杆由两梅10号审糾（背專背》ifl合时成，住下弦忏上，4"莎炊借JB/L的试戡■布上•下烷忏内有供与加供张杆和取屈桁聚if硬的镖栓孔•庄上弦仟内还有供连佞支淳架用的四个嗪梓孔•共中何的两个孔尼俄双持成多幷祐聚冽貯间座按川的.靠两瑞的猶个扎是昨巾间连爰用的°务年为架杵梁或II使用时•心勿用支挥皱加匕上下》nftJM的接合Bk・在下強杆匕设有4块殆板•瓦卜方有羽檸•用以固«?横屢花平血上的位瓦：在下获朴的堆菇《1饵的!《扳上还设有两个滞歸几•横汪按抗风竝杆快川。

怖帑竖杆均用秽丁宇够翻成•在!8杆靡尸戒杆一代开启一个方仇・它是供缎架矢具固定按架时使用的。

和築钩件的材料为l6Mn t«RFi®1ft 270kg.tv i42.桁架琨元杆件性0K衣1-1）« bl♦F#*M M出oim 札(cm1)賀址密为康0*力（HO«ff16Mti •仏2K n.u MO匚.ffff «6Kfl r.9.XL29h9.»171.Si命聚单元在各种受力状玄下不令4H E今竣定吋的承豪能力（虽1-2>欽. （二〉桁录迩於*1 •见*焙侦術孃违捷幣牍连按枢邻河ffH»用•诺状如图1・3所珮•** 3*,克惟哎的一缆初一小乳•供r霜保絵惭用（匪1-<>•祚另一燃直上科一朗憫•兀力向勺侏血销孔赭同•柱装傅时如習不见伯孔•可悄导甸權方向以定怖孔力向•有助舉利烦入保険悄,.t250kN第二章装配式公路钢桥结构设计与计算•q・・第一节桁架设计计算_、桁架内力分析（_）桁架的基占数擁1•桁架结构与基本尺寸（图2-1）.-2.构件斯而特性（表2』）表2・1断而组啟(“〉（命）• hS)• h(曲〉.町(era3)•/{cm)葩杆2.J25.4« •396.6:79.43・«5•82794 5.7斜籽1 ■ Il9.5399•24.8 •・3・签•12.8 4.9 1.18 3•材料及容许应力（MPaK表2・2）…•……" •表厶2材料% M 'M •匸构件・16Mw350273・208注:考虑到装配式公路労桥为限制布戏苑扫寸性桥梁J6Mn的容许拉应丈及殍也丿J按1.3x210MPa卄算，客弁刘应力捞1.3xl60i«hi计扒30CrMnTi的容许拉应办、压应力及弯应力找0.85 x 1300MPJ汁算•客许剪应力ft 0.45X 1300MP岸十算。

贝雷片的基本构造和参数贝雷架"又称贝雷片，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。

可用于公路桥梁，拼装龙门吊车,导梁，架桥机，吊篮等。

贝雷桁架组合门式起重机贝雷片介绍贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“321 ”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965 年定型生产，在我国得到了很大发展，广泛应用于国防,战备、交通工程、市政水利工程，是我国应用最为广泛,最好的组装式桥梁。

具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“ HD200 ”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。

与321 型钢桥相比，在相同组合情况下，强度提高了33% ，刚度提高了 2.3 倍。

适用范围单车道桥面净宽 4.2M ，组合跨径9.14-76.2M ，双车道桥面净宽7.4M ，组合跨径9.14-57.91M 。

应用贝雷片可用于公路桥梁,拼装龙门吊车,导梁,架桥机,吊篮等.贝雷桁架组合门式起重机,采用装配式公路钢桥构件拼装龙门架，而且其跨距与立柱高度可调，以适应不同的工作场地，广泛应用于公路、铁路、市政、建筑、水利等建设项目、桥梁施工预制场起吊移运预制构件、桥墩旁运装大梁等现场施工作业。

构造贝雷片由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有杵架连接销孔。

贝雷片的弦杆由两根10 号槽钢（背靠背）组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的。

靠两端的两个孔是跨节间连接用的。

多排贝雷片作梁或柱使用时，必须用支撑架加固上下两节贝雷片的接合部。

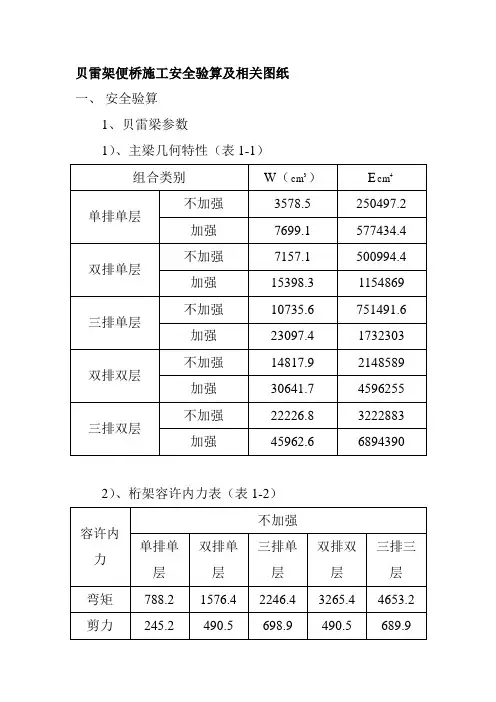

贝雷架便桥施工安全验算及相关图纸
一、安全验算
1、贝雷梁参数
1）、主梁几何特性（表1-1）
2）、桁架容许内力表（表1-2）
1#、2#、3#、4#各便桥上部构件受力计算见结构计算章节（均能满足要求）。

二、横梁验算
主横梁计算，见附图
主横梁采用50#工字钢，跨径为1.17m。

作用在横梁上的均布荷载为（由于1#、2#、3#、4#均为8片贝雷架组成，取最大值21跨径荷载数据进行计算）：
一）、梁的静力计算概况
1、横梁形式：简支梁
2、荷载受力形式：简支梁中间受集中载荷
3、计算模型基本参数：长L =1.17
4、设计值P= （23.277T+60T）/2/2=208KN
二）、选择受荷截面
1、截面类型：工字钢：50#
2、截面特性：Ix= 46427cm4 Wx= 1859cm3 Sx= 1084.1cm3
G=119.25kg/m
翼缘厚度tf= 20mm ，腹板厚度tw= 12mm ，弹性模量E=2.1*106MPa
三）、相关参数
1、材质：Q235
2、x轴塑性发展系数γx：1.05
3、梁的挠度控制［v］：L/400
四）、内力计算结果
1、最大弯矩Mmax = P * L / 4 =60.8KN.M
五）、强度及刚度验算结果
1、弯曲正应力σmax = Mmax / (γx * Wx)＝31.1N/mm2
2、最大挠度fmax = P * L ^ 3 / (48 * E * I )=0mm
弯曲正应力σmax= 31.1 N/mm2 < 抗弯设计值f : 205 N/mm2
横梁弯拉应力满足要求。

综上，横梁强度满足要求。

贝雷片构件表1、目前较常用的321型贝雷桥桁高1.4m，节点间距3.0m。

弦杆采用双槽钢，弦杆可用同样的槽钢加强。

腹杆为工型，米字型结构。

槽钢为槽100*48*5.3工型钢为工80*80*50*4.52、主承重力构件桁架的尺寸为3000mm x 1500mm x 176mm序号构件名称构件重量构件轮廓尺寸（mm）单位Kg01 杵架片270 3115 x 176X 150002 销子个 3 55 x 20003 加强弦杆根80 3115 x 176X 10004 横梁根245 5850 x 122x 37005 横梁夹具个 3 238 x 50 x 35406 有扣纵梁片107 2990 x 753 x 13807 无扣纵梁片105 2990 x 753 x 10008 阳头端柱根69 168 x 185x 170609 阴头端柱根70 281 x 185x 170610 斜撑根11 1040 x 83 x 10011 支撑架片21 1270 x 540 x 8012 联板块 4 360 x 90 x 3413 抗风拉桥根33 30x 480914 桥面板块40 3960 x 190x 7015 护轮木根44 2990 x 140x 14016 U型标准钢桥面板块210 2996 x 800 x 104.517 U型中央钢桥面桥块130 2996 x 482 x 104.518 钢路缘根24 2996 x 70 x 20019 支座个38 450 x 450 x 14520 支座板块184 1344 x 900 x 20021 搭板支座块46 645 x 450 x 30022 有扣拾板片143 2990 x 772 x 15823 无扣搭板片141 2990 x 772 x 12024 桁架螺栓个 3 38 x 27025 弦杆螺栓个 2 38 x 20026 斜撑螺栓个7.4 22 x 12827 撑架螺栓个 6.9 22 x 11828 护木螺栓个9.8 20 x 23829 U型钢桥头搭板块220 2996 X 800 X30 挂钩螺栓个 5.6 50 X 30 X 10031 路缘连接螺栓个 2 20 X 42.532 摇滚个102 1020 X 350 X 25533 平滚个60 650 X 290 X 19034 摇滚样盘个19 1090 X 600 X 7535 平滚样盘个23 1588 X 450 X 8036 阳头斜面弦杆根31 1187 X 176X 10037 阴头斜面弦杆根27 1185 X 176X 10038 弦杆接头个 6 300 X 176X 10039 菱形千斤顶个21 510 X 480 X 12040 座架个8 410 X 100X 7841 阴头垫铁块 2 55 X 120X 11042 托梁根8 863 X 70 X 100。

贝雷片力学参数
贝雷架可以是国产或进口，国产贝雷架也称为321钢桥，其基本组成单元是贝雷片，见图 1 。

贝雷片由上下弦杆、竖杆及斜杆焊接而成，上下弦杆分别为双[10槽钢，斜杆和竖杆为I8工字钢，桁架构件材料为16Mn，每片桁架重2.7kN,单位长重量为0.9kN/m。

上下弦杆的一端为阴头，另一端为阳头，统称为接头，见图2；阴阳头都有销栓孔，两节贝雷片连接时，将一节的阳头插入另一节的阴头内，对准销子孔，插上销子即可。

上、下弦杆内有螺栓孔，通过螺栓来拼组加强弦杆或双层贝雷片，图3为加强弦杆的螺栓图。

(a) (b)
图 1 贝雷片构造(尺寸单位：mm)，（a）贝雷片三维图，(b) 贝雷片三视图
图2 接头
图3 加强弦杆螺栓（单位：mm）
贝雷片的基本力学特性见表1、2。

表1 贝雷梁单元杆件力学性能
表2 材料、屈服强度及容许应力（MPa）
表3 相当梁模型时贝雷架几何特性
表4 相当梁模型时贝雷架容许内力表。
