杠杆画力臂练习

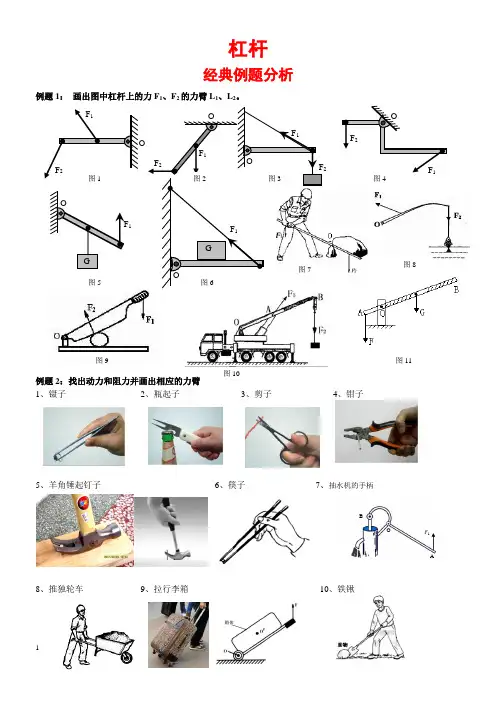

杠杆经典例题分析例题1：画出图中杠杆上的力F1、F2的力臂L1、L2。

例题2：找出动力和阻力并画出相应的力臂1、镊子2、瓶起子3、剪子4、钳子5、羊角锤起钉子6、筷子7、抽水机的手柄8、推独轮车9、拉行李箱10、铁锹BOAF1图8图1021图5图9 图1111、螺丝刀撬按钉12、钓鱼竿13、垃圾桶14、缝纫机踏板15、铡刀16、铁轨道钉撬17、刹车装置18、订书器19、人的手臂20、指甲刀21、自行车车把刹车22、自行车脚蹬23、红酒启瓶器O24、垃圾抓手25、核桃夹26、吊车吊起重物27、自行车车闸28、物品夹子29、碗夹30、文件夹例题3：根据下列各题的要求画出相应的力或力臂1．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂L1。

（设吊桥质地均匀）2．如图17是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。

以O为支点，画出力F的力臂和箱体所受重力的示意图。

3．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．4．请你在图19中画出使用剪刀时，杠杆AOB所受动力F，的示意图及动力臂L1、阻力臂L2。

5．图20所示的是一种厕所坐便器的自动上水装置示意图。

坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。

请在图中作出力F1、F2的示意图及其力臂，并分别用L1和L2表示力臂，O为支点。

图16图17 图186．如图21是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F 2为阻力。

请在图中画出阻力F 2的力臂l 2及作用在A 点的最小动力F 1的示意图。

7．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图22所示，请你在右图中标出这根筷子使用时的支点O ．并画出动力F 1，和阻力臂L 2。

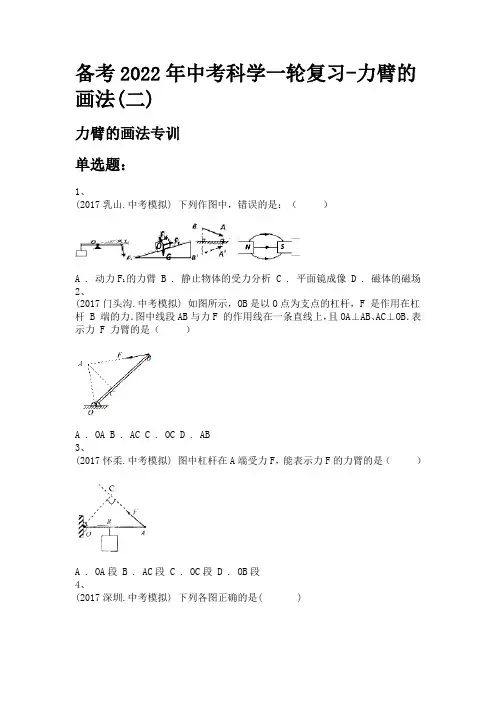

备考2022年中考科学一轮复习-力臂的画法(二)力臂的画法专训单选题：1、(2017乳山.中考模拟) 下列作图中，错误的是：（）的力臂 B . 静止物体的受力分析 C . 平面镜成像 D . 磁体的磁场A . 动力F12、(2017门头沟.中考模拟) 如图所示，OB是以O点为支点的杠杆，F 是作用在杠杆 B 端的力．图中线段AB与力F 的作用线在一条直线上，且OA⊥AB、AC⊥OB．表示力 F 力臂的是（）A . OAB . AC C . OCD . AB3、(2017怀柔.中考模拟) 图中杠杆在A端受力F，能表示力F的力臂的是（）A . OA段B . AC段C . OC段D . OB段4、(2017深圳.中考模拟) 下列各图正确的是( )A . 磁极的磁感线B . 光的折射C . 物体做匀速直线运动D . 杠杆的力臂5、(2020眉山.中考真卷) 关于下列各图说法正确的是（）A . 图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B . 图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C . 图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D . 图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确6、(2011南宁.中考真卷) 如图是用羊角锤撬起钉子的示意图．为了撬起钉子，分别用四个力作用在锤柄的末端，其中最小的力是（）A . F1 B . F2C . F3D . F47、(2017咸宁.中考真卷) 如图所示的四幅图中，力F的力臂画法错误的是（）A .B .C .D .8、(2012湛江.中考真卷) 如图所示，正确的是（）A . 家庭电路的电路图B .力F的力臂 C . 重力的示意1图 D . 光的反射9、(2011湛江.中考真卷) 如图所示，正确的是（）A . 磁体周围的磁感线B . F1C . 晶体熔化的图像D . 光从的力臂l1玻璃斜射入空气中10、(2016青岛.中考真卷) 下列作图中，错误的是（）A . 动力F的力臂 B . 静止物体的受力分析 C .1平面镜成像 D . 磁体的磁场11、(2021阳信.中考模拟) 如图所示，在杠杆左端悬挂物体，右端施加动力F，杠杆处于平衡状态（忽略杠杆自身重力的影响），下列说法正确的是（）A . 此时杠杆是费力杠杆B . 动力臂是线段OAC . 杠杆的阻力是物体受到的重力GD . 保持杠杆位置不变，将动力F转至F位置，动力变大112、(2017房山.中考模拟) 如图所示杠杆中，动力F的力臂是（）A . OAB . OC C . ACD . OB13、(2021南昌.中考模拟) 图如中四幅图所描述的现象错误的是（）A . 螺线管通电后小磁针N极指向B . 杠杆动力F的力臂C . 放在斜面上的物体B对斜面C的压力D .拉力最小的绕绳子方法14、(2021嘉祥.中考模拟) 下列作图中，有错误的是（）A . 物体AB在平面镜中的A'B'B . 撬棒动力为F1，其动力臂为L1C . 物体悬浮在水中的受力示意图D .照相机成像原理示意图15、(2021邹城.中考模拟) 为使杠杆平衡在图示位置，需在A点施加一个力，在如图所示的四个方向中，不可能使杠杆平衡的力是（）A . F1和F2B . F1和F4C . F2和F3D . F3和F4填空题：16、(2020石景山.中考模拟) 如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。

杠杆综合练习一、作图题1、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示。

2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出（1）绳子AB对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图1所示，请你在右图中标出这根筷子使用时的支点O，并画出动力F1和阻力臂L2。

4、画出图2中各力的力臂图1 图25、图3是使用道钉撬的示意图，请在图中画出最省力的力的示意图，并作出相应的力臂。

6、如图4所示，画出使杠杆平衡的最小力的示意图（要求保留作图痕迹）图3 图4二、实验题7、在探究杠杆平衡条件的实验中：（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_________调节。

小明调节杠杆在水平位置平衡的主要目的__________________。

（2）如图21甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码____________个。

（3）如图21乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将_____________（变大／变小／不变），其原因是：___________________。

8、探究“杠杆的平衡条件”实验中：（1）实验前出现图甲所示情况，应将杠杆两端的螺母向调（填“左”或“右”），使杠杆在水平位置平衡，这样做的目的是。

（2）实验过程中出现了图乙所示的情况，为了使杠杆在水平位置平衡，这时应将左边的钩码向（填“左”或“右”）移动格。

（3）实验中，要改变力和力臂的数值，得到多组实验数据，这样做的目的是。

三、计算题9、某工地在冬季水利建设中设计了一个提起重物的机械，如图是这个机械一个组成部分的示意图．OA 是个钢管，每米长受重力为30牛顿；0是转动轴；重物的质量m为150千克，挂在B处，0B=1米；拉力F 加在A点，竖直向上．取g=1 0牛／千克．为维持平衡，钢管OA为多长时所用的拉力最小?这个最小拉力是多少?10、小华用一根长6米、半径7.5厘米的均匀粗木棒为爸爸设计了一架能搬运柴草的简易起重机（如图所示）。

原创：杠杆典型题及解题技巧杠杆的知识即是对前几章力学知识的延续，也是后面要学习滑轮等简单机械的基础知识。

今天阿辉老师通过五种题型，用十四道典型例题及变式题，总结出八个答题技巧，希望对同学们有所帮助。

一、画图例1、如图1，画出下列各力的力臂解析；因为力臂是支点到力的作用线的垂直距离，所以画力臂时，一是先找到支点，二是画线（力的作用线）三是定距离（力臂的长）答案如右图。

技巧一、画力臂时，先把笔点到支点上，往力的作用线引垂线。

若力的作用线不够长，先沿力的方向用虚线正向或反向延长即可。

例2、如图2，画出图中缺少的力解析：图中给出F1缺少F2，根据L2可画出F2，因为力臂与力的作用线垂直，所以画出与L2垂直的一条线与杠杆相交的点即是F2的作用点，又因为支点在两力之旁，两力方向应相反，所以往上画实线标出方向。

下面的线用虚线表示即可。

答案如右图。

技巧二、画力时，先画出与力臂垂直的一条线，这条线与杠杆相交的点就是力的作用点，再根据支点的位置，画出力。

技巧三、若支点在动力与阻力之间，则两个力的方向相同；若支点在动力与阻力之旁，则两个力的方向相反。

例3、如图3，画出使杠杆平衡的最小的力解析：此题还差一个动力未画出，根据杠杆的平衡条件，阻力和阻力臂一定，要使动力最小，必使动力臂最长。

答案如右图。

技巧四、要画使杠杆平衡的最小的力，先把支点与杠杆各点相连，最长的那条线段就是所要求画力的力臂，与杠杆相交的点就是力的作用点，通过力的作用点画与力臂垂直的线，即力作用线，再根据支点的位置，画出力的方向即可。

变式题一、如图所示，用一根硬棒撬一个大石块，棒的上端Ａ是动力作用点．（1）在图上标出：当动力方向向上时，杠杆的支点01；当动力方向向下时，杠杆的支点02、（2）在图上画出撬动石块动力F为最小时的力的方向．解析：（1）因为阻力的方向向下，而动力的方向向上，两力的方向相反，根据技巧三，支点应在两力之旁，所以支点O1如图所示。

当动力方向向下时，与阻力的方向向相同，则支点应在两力之间，所以支点O2如图所示。

《杠杆》练习题一、选择题1、O为一根轻质杠杆的支点，OA=2m，OB=2．5m，A点处挂着重100N的物体。

若在B端施加一个竖直方向的力，使杠杆在水平位置上保持静止，则这个力的大小和方向是：A．20N，竖直向上; B．20N，竖直向下;C．80N，竖直向上; D．80N，竖直向下.2、使用杠杆时，下列哪个说法是正确的:A．阻力越大，动力一定越大; B．阻力臂越短，动力臂一定越长;C．动力臂越长，动力一定越小; D．动力臂和阻力臂一定是相互垂直的.3、对于费力杠杆，动力臂与阻力臂的关系是:A动力臂大于阻力臂; B动力臂小于阻力臂;C动力臂等于阻力臂; D要看具体情况判定.4、将重为5N和15N的甲、乙两物体分别挂在杠杆的左、右两端，若杠杆的重力忽略不计，当杠杆平衡时，左、右两力臂长之比为：A．3:1; B．2:1; C．1:3; D．4:1．5、下列关于杠杆的几种说法中不正确的是：A、杠杆可以是直的，也可以是弯的；B、杠杆的支点一定在杠杆上；C、支点可以在杠杆上的任何位置；D、动力臂与阻力臂之和一定等于杠杆长度。

6、下列说法中错误的是：A.使用费力杠杆可以省距离;B.使用省力杠杆一定费距离;C.使用杠杆一定省力;D.既省力，又省距离的杠杆是没有的.7、两个力作用在杠杆两端，使杠杆平衡．则：A这两个力的大小必须相等; B这两个力的力臂必须相等;C力臂较长的那个力必须大; D力臂较长的那个力必须较小.8、在生活和生产中经常使用简单机械，其目的在于：A、省力;B、省距离;C、改变力的方向;D、工作的方便.9、处于平衡状态的杠杆：A．一定是静止不动; B．一定是匀速转动;C．一定是静止在水平位置; D．以上情况都有可能.10、要使如图的杠杆水平平衡，可采取的做法是：A．支点两端各减少一个钩码; B．支点两端各增加一个钩码;C．支点左端增加一个钩码 ; D．支点左端减少一个钩码.11、如图, 杠杆挂上砝码后刚好平衡, 每个砝码的质量相同, 在下列情况中,杠杆还能保持平衡的是：－－－( )A、左右砝码各向支点移一格；B、左右各减少一个砝码；C、左右各减少一半砝码；D、左右各增加两个砝码。

人教版物理八下第十二章重点专题十四：杠杆作图1．（2021•船营区一模）如图所示，请画出重物所受重力的示意图和拉力F的力臂。

2．（2021•浦东新区模拟）如图所示杠杆处于静止状态，请根据已知的力或力臂画出相应的力臂或力。

3．（2021春•三水区月考）如图所示在C点对杠杆施加一个最小的力，使杠杆平衡，画出最小的力F 及力臂L。

4．（2021•南海区校级一模）如图，质量忽略不计的AC硬棒能绕O点转动，在C点挂一物体。

在B 点施加力F1时，棒刚好处于静止状态。

请画出F2的力臂L2以及在B点画出作用在杠杆上最小的动力F1。

5．（2020秋•雁塔区校级期末）请在图中作出F1、F2的力臂L1和L2。

6．（2020秋•鼓楼区期末）请按题目要求作答：如图所示，一个质量均匀分布的木棒AB在细绳拉力作用下保持静止，请画出绳对木棒拉力的力臂和木棒所受重力的示意图。

7．（2020秋•兴化市期末）如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。

请在图上画出杠杆OBA的动力臂L和阻力F2的示意图。

8．（2020秋•常州期末）如图所示为独塔单面斜拉桥的结构图，O为支点，请在图中作出动力臂L1以及阻力臂L2。

（保留作图痕迹）。

9．（2020秋•东台市期末）按题目要求作图：在如图A点处画出最小动力F的示意图。

10．（2020秋•如东县期末）如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。

11．（2020秋•隆德县期末）为使轻质弯折杠杆保持平衡，请你在杠杆上画出所施加最小动力F l的示意图。

12．（2020秋•建邺区期末）按要求作图如图所示用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F1，使其在图示位置平衡，作出最小动力F1的示意图和阻力臂L2。

13．（2020秋•东平县校级期末）若使图中的杠杆OA保持水平位置平衡，现已画出F2的力臂L2，请作出力F2的示意图。

l 1 【若缺失公式、图片现象属于系统读取不成功，文档内容齐全完整，请放心下载。

】20第十二章 第1节：杠杆(作图专题)1．淮安）如图所示，画出杠杆所受动力F 的力臂。

答：或2．常州）如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹） 答：3．盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂．答：4．泰州）如图是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂（l 1）和阻力（F 2）的示意图． 答：l 1 O F 1 l 1O F 1 F lF lFFOFOl 0F 2F 1OL 15．广东）如图，杠杆OB 可绕O 点转动，在力F 的作用下在水平位置平衡，画出力F 的力臂L 。

答：如图6．来宾）如图所示，请画出力F 的力臂l 0答：7．成都）在图中：①标出支点O 的位置；②画出作用在撬棍上的力F 1的力臂。

答：8．娄底）如图所示为钓鱼竿钓鱼时的示意图，O 为支点，F 1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F 2的力臂L 2；答：F 2F 19．荆州）如图所示为钓鱼竿钓鱼的示意图。

O 为支点，A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F 2的力臂，最小的动力F 1及其力臂。

答：10．梅州、河源）如图所示，粗细均匀的棒一端搁在地上，另一端与支点O 连接。

试作出地面对棒的支持力的力臂L 和棒所受重力G 的示意图。

答：11．菏泽）如图所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F ，支点在O 点，请在图中画出其对应的动力臂L 。

答：12．兰州）如图所示的裁纸刀，O 为支点，画出动力F 的力臂L 。

答：如图13．绥化）如图所示，请画出F 的力臂L答：FL F l LF 1 0 14．哈尔滨）如图，工人用撬棍撬起石块，O 为支点。

(1)画出阻力F 2的力臂L 2。

(2)画出工人在A 点施加的最小动力F 1的示意图。

答：15．三明）请按要求完成下列作图：（3）在图中画出力F 1的力臂l 1。

杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。

简单机械中力臂的画法一、单选题：1.如图所示，杠杆处于平衡状态，则F 的力臂是 A. OA B. OC C. OD D. FD 2. 如图所示的杠杆中，动力的力臂用l 表示，图中所画力臂正确的是 A. B. C. D. 3. 如图所示，工人师傅给撬棒向下施力将石块撬起，图中关于动力 的力臂作图顺序和画法都正确的是A. B. C.D.二、作图题： 4、在图中，画出动力 所对应的动力臂 ．5、如图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂 和其受到的阻力6、如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力 的力臂和阻力 的示意图。

7、如图所示，是某住宅小区大门限制汽车进出的起落杆，请在图中画出F 、G 两个力对O 点的力臂．8、如图所示，举着哑铃的前臂骨骼可看成杠杆，画出阻力 的力臂 ；9、如图用羊角锤拔钉子时把羊角锤看作杠杆，O 为支点，画出在A 点施加的最小力F 的示意图及其力臂L ．10、作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO 可绕O 点转动，请在图中画出： ①杠杆所受拉力的力臂 ；②杠杆所受阻力 的示意图。

11、小明在学校参加植树活动时，使用如图所示的钢丝钳，剪铁丝固定小树苗请你在图中画出动力 的力臂和作用在这根杠杆上的阻力 ．12、如图所示，杠杆的B 点挂一个重物，在A 点施加一个最小的动力使杠杆平衡请画出最小的动力 和它的动力臂 以及杠杆受到的阻力 ．13、如图是起重机的示意图请你分别画出动力的力臂和的力臂．14、如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图．如图所示的茶壶在倒茶时相当于一个杠杆，现以O为支点，在A点处提壶耳向杯中倒水，请画出作用在A点的最小的动力F及其对应的力臂l．15、利用钓鱼竿钓鱼的示意图如图所示，O为支点，是手对鱼竿的作用力，请画出：的力臂及阻力的示意图．16、一个绕O点转动的杠杆，已知阻力的方向，以及动力的力臂，在图1中补全的力臂以及动力．画出使杠杆AB在如图2所示位置静止时所用最小力F的作用点和方向；在图3中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起．17、按照题目要求作图：图中的入射光线平行于凸透镜主光轴，画出经凸透镜后的折射光线；图是用螺丝坩撬图钉的示意图，画出动力的力臂和阻力的示意图；图是通电螺线管，箭头表示电流方向，标出它的磁极N和S．18、如右上图所示，请画出铡刀受动力，和阻力的力臂，并分别用字母和表示．19、如右图：拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．综合题：20、周末晚上，小慧同学独自在房间内复习功课，一段时间后她感觉有些疲劳，于是便来到客厅中休息。
