一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
第四章:梁平法标准构造详图及三维示意图页图集号16G101-1-841.跨度值 L n 为左跨 L ni 和右跨 L ni+1之较大值，其中i =1,2,3..2.图中h c 为柱截面沿框架方向的高度。
3.梁上部通长钢筋与非贯通钢筋直径相同时，链接位置宜位于跨中L ni /3范围内；梁下部钢筋连接位置宜位于支座L /3范内;且在同一连接区段内钢筋接头面积百分率不宜大于50% 。
4.一级框架梁宜采用机械连接，二、三、四级可采用绑扎搭接或焊接连接。
....ni 楼层框架梁KL 纵向钢筋构造≥L aE 且≥0.5h c +5d搭接长度≥非搭接区≥梁上部第二排钢筋 梁上部第一排钢筋梁下部钢筋注：抗震楼层框架梁 KL 纵向三维钢筋构造示意傅华夏hc梁下部钢筋不能在柱内锚固时,可在节点外搭接。
相邻跨钢筋直径不同时,搭接位梁下部筋在节点外搭接中间层中间节点设计页图集号16G101-1-85纵向钢筋构造abE锚固长度伸入柱内长度5d ,搭接长度≥L LE非搭接区≥1.5h 0梁上部通长筋梁下部纵筋梁上部纵筋1.跨度值 L n 为左跨 L ni 和右跨 L ni+1之较大值，其中i =1,2,3..2.图中h c 为柱截面沿框架方向的高度。
3.梁上部通长钢筋与非贯通钢筋直径相同时，链接位置宜位于跨中L ni /3范围内；梁下部钢筋连接位置宜位于支座L /3内;且在同一连接区段内钢筋接头面积百分率不宜大于50% 。
4.一级框架梁宜采用机械连接，二、三、四级可采用绑扎搭接或焊接连接。
....ni 注：傅华夏廖宜香hc≥1.5h0≥llE 顶层中间节点梁下部筋在节点外搭接(梁下部钢筋不能在柱内锚固时可在节点外搭接。
相邻跨钢筋直径不同时搭接位置位于较小直径一跨）审核校对设计页图集号16G101-1-86框架梁水平、竖向加腋构造1.括号内为非抗震梁纵筋锚固长度2.当梁结构平法施工图中，水平加腋部位的配筋设计未给出时，其梁腋上下部斜纵筋 （仅设置第一排）直径分别同梁内上下纵筋，水平间距不宜大于200;水平加腋部位侧 面纵向构造筋的设置及构造要求同梁内侧纵向构造筋。
建筑基本识图知识一、平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。
其中A表示一端有悬挑、B表示两端有悬挑。
②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。
（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。
③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。
④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。
（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，加密区间距为100，非加密区间距为200，均为2肢箍。
②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。
③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。
④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。

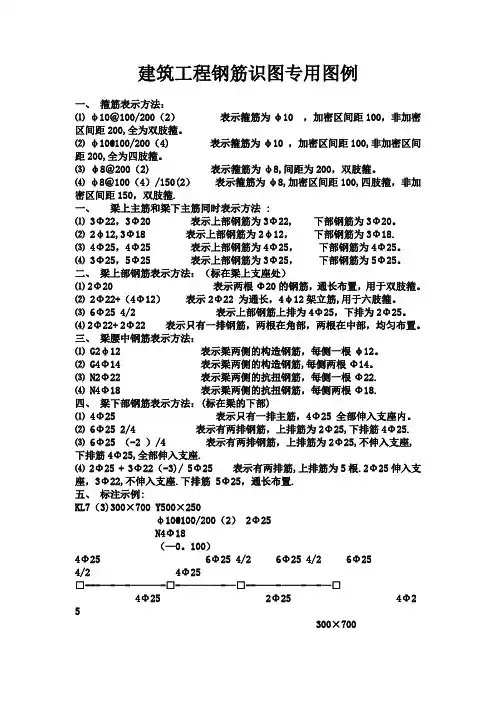

建筑工程钢筋识图专用图例一、箍筋表示方法:⑴ φ10＠100/200（2）表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10＠100/200（4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200（2）表示箍筋为φ8,间距为200，双肢箍。
⑷ φ8＠100(4）/150（2）表示箍筋为φ8，加密区间距100，四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。
⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18.⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍.⑵ 2Φ22+（4Φ12)表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12.⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25，下排筋4Φ25.⑶ 6Φ25 （—2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22（—3)/ 5Φ25表示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22,不伸入支座。
钢筋识图入门一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

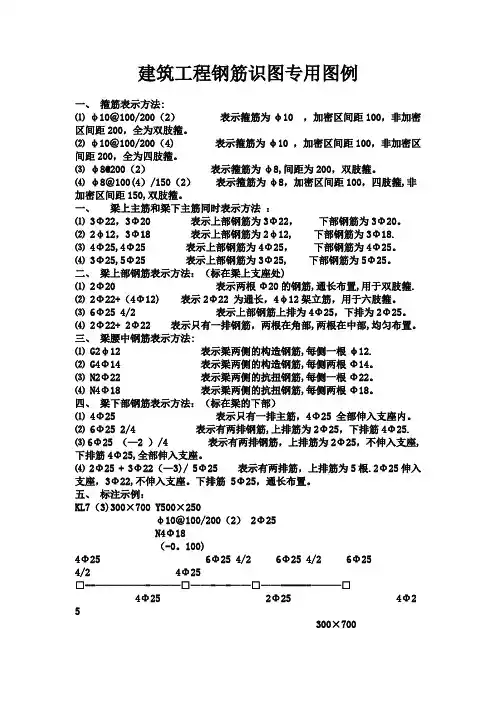

建筑工程钢筋识图专用图例一、箍筋表示方法：⑴ φ10＠100/200（2）表示箍筋为φ10 ，加密区间距100，非加密区间距200,全为双肢箍。
⑵ φ10@100/200（4) 表示箍筋为φ10 ，加密区间距100,非加密区间距200,全为四肢箍。
⑶ φ8＠200（2) 表示箍筋为φ8,间距为200，双肢箍。
⑷ φ8＠100（4）/150(2）表示箍筋为φ8,加密区间距100,四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时表示方法 :⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18.⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18.四、梁下部钢筋表示方法：(标在梁的下部)⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25,下排筋4Φ25.⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座.⑷ 2Φ25 + 3Φ22（-3)/ 5Φ25表示有两排筋,上排筋为5根.2Φ25伸入支座，3Φ22,不伸入支座.下排筋5Φ25，通长布置.五、标注示例:KL7（3)300×700 Y500×250φ10@100/200（2）2Φ25N4Φ18（—0。
一受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。
怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

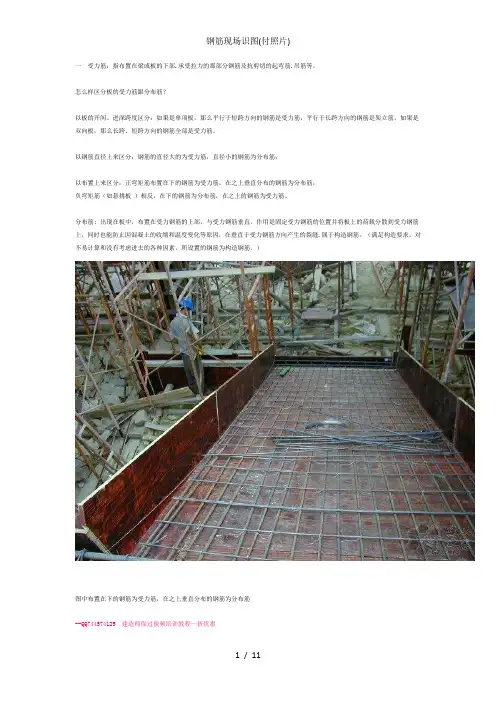

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋--QQ744574129 建造师保过视频培训教程一折优惠箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
--QQ744574129 建造师保过视频培训教程一折优惠架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
架立钢筋的直径与梁的跨度有关。
）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,--QQ744574129 建造师保过视频培训教程一折优惠架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
一、箍筋表示方法：
⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法：
⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
三、梁上部钢筋表示方法：（标在梁上支座处）
⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法：
⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
五、梁下部钢筋表示方法：（标在梁的下部）
⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
下排筋5Φ25，通长布置。
六、标注示例：
KL7（3）300×700 Y500×250
φ10@100/200(2) 2Φ25
N4Φ18
（-0.100）
4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25
4Φ25 2Φ25 4Φ25
300×700
KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
Y500×250 表示梁下加腋，宽500，高250。
N4Φ18 表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋（腰筋），每侧各配一根.
G2B12指梁的两个侧面共配置2根12的纵向构造筋（腰筋），每侧各配一根.
N是受扭筋的意思，G是构造筋的意思！
7没有标注N 的就是构造钢筋G,G是15D,N是LaE。
