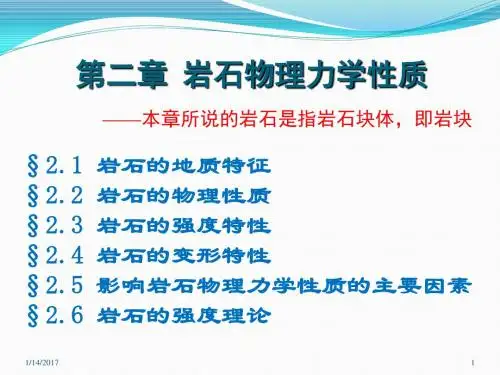

岩体力学 第二章 岩石物理力学性质

岩石的基本物理力学性质岩石的基本物理力学性质是岩体最基本、最重要的性质之一，也是岩体力学中研究最早、最完善的力学性质。

岩石密度：天然密度、饱和密度、质量指标密度、重力密度岩石颗粒密度孔隙性孔隙比、孔隙率含水率、吸水率水理指标渗透系数抗风化指标软化系数、耐崩解性指数、膨胀率抗冻性抗冻性系数单轴抗压强度单轴抗拉强度抗剪强度三向压缩强度岩石的基本物理力学性质◆岩石的变形特性◆岩石的强度理论试验方法参照标准：《工程岩体试验方法标准》（GB/T 50266-99）。

第二章岩石的基本物理力学性质第一节岩石的基本物理性质第二节岩石的强度特性第三节岩石的变形特性第四节岩石的强度理论回顾----岩石的基本构成岩石是自然界中各种矿物的集合体，是天然地质作用的产物，一般而言，大部分新鲜岩石质地均坚硬致密，空隙小而少，抗水性强，透水性弱，力学强度高。

岩石是构成岩体的基本组成单元。

相对于岩体而言，岩石可看作是连续的、均质的、各向同性的介质。

岩石的基本构成：由组成岩石的物质成分和结构两大方面来决定的。

回顾----岩石的基本构成一、岩石的物质成分●岩石是自然界中各种矿物的集合体。

●岩石中主要的造岩矿物有：正长石、斜长石、石英、黑云母、角闪石、辉石、方解石、白云石、高岭石等。

●岩石中的矿物成分会影响岩石的抗风化能力、物理性质和强度特性。

●岩石中矿物成分的相对稳定性对岩石抗风化能力有显著的影响，各矿物的相对稳定性主要与化学成分、结晶特征及形成条件有关。

回顾----岩石的基本构成二、岩石的结构是指岩石中矿物（及岩屑）颗粒相互之间的关系，包括颗粒的大小、性状、排列、结构连结特点及岩石中的微结构面（即内部缺陷）。

其中，以结构连结和岩石中的微结构面对岩石工程性质影响最大。

回顾----岩石的基本构成●岩石结构连结结晶连结和胶结连结。

结晶连结：岩石中矿物颗粒通过结晶相互嵌合在一起，如岩浆岩、大部分变质岩及部分沉积岩的结构连结。

这种连结结晶颗粒之间紧密接触，故岩石强度一般较大，但随结构的不同而有一定的差异。

第二章 岩石的基本物理力学性质1、全应力—应变曲线（岩石试件在（刚性试验机）单轴压缩载荷作用下产生变形的全过程）（1）OA 阶段，通常被称为孔隙裂隙压密阶段。

其特征是应力—应变曲线呈上凹型，在此阶段岩石试件中原有的张开型结构面和微裂隙逐渐闭合，横向膨胀较小，试件体积随载荷的增大而减小。

本阶段对节理裂隙丰富的岩石表现较为明显，对坚硬少裂隙的岩石不明显。

（2）AC 阶段，通常称此阶段为弹性变形阶段。

其中AB 阶段为线弹性变形阶段；BC 为非线性变形阶段。

BC 阶段中出现了微裂隙的破裂，因此也称为破裂稳定发展阶段。

（3）CD 阶段，非稳定破裂发展阶段或称累积性破坏阶段。

C 点是岩石从弹性变为塑性的转折点，称为屈服点，其相应的应力称为屈服应力（屈服极限），数值约为峰值应力的三分之二左右。

进入此阶段后，微破裂的发展出现了质的变化，它们不断聚合形成了宏观裂隙，直至岩石试件完全破坏。

此时，试件由体积压缩转为扩容，轴向应变和体积应变速率迅速增大。

当达到D 点时，岩石已经破坏，此时的强度称为峰值强度。

（4）DE 阶段称为破坏后阶段。

当载荷达到D 点后，岩石试件内部结构已遭到破坏，但试件基本保持整体形状。

进入本阶段后，宏观裂隙快速发展，并且相互交叉联合形成宏观断裂面，岩块的变形主要表现为沿宏观断裂面的块体滑移，试件的承载能力迅速下降，但不会到零，岩石仍具有一定的承载能力。

应该指出，对于坚硬的岩石来说，这一塑性阶段很短，有的几乎不存在，它所表现的是脆性破坏的特征。

所谓脆性是指应力超出了屈服应力却并不表现出明显的塑性变形的特性，而因此达到破坏，即为脆性破坏。

2、单轴压缩条件下的岩石变形特征：①岩石的变形特性通常可以从试验时所记录下来的应力—应变曲线中获得；②岩石的应力—应变曲线反映了各种不同应力水平下所对应的应变(变形)规律；③岩石试件在（刚性试验机）单轴压缩载荷作用下产生变形的全过程，可全应力-应变曲线来表示。

3、三轴压缩条件下的岩石变形特征A 、 时岩石变形特征①岩石的强度随围压（ ）的增加，岩石的屈服应力随之提高；②总体来说，岩石的弹性模量变化不大，有随围压增大而增大的趋势；③随着围压的增加，峰值应力所对应的应变值23σσ=23σσ=有所增大，其变形特征表现出低围压的脆性向高围压的塑性转换的规律。

第二章岩石的基本物理力学性质第一节概述第二节岩石的基本物理性质一岩石的密度指标1 岩石的密度:岩石试件的质量与试件的体积之比，即单位体积内岩石的质量。

（1）天然密度：是指岩石在自然条件下，单位体积的质量，即（2）饱和密度：是指岩石中的孔隙全部被水充填时单位体积的质量，即（3）干密度：是指岩石孔隙中液体全部被蒸发，试件中只有固体和气体的状态下，单位体积的质量，即（4）重力密度：单位体积中岩石的重量，简称重度。

2 岩石的颗粒密度：是指岩石固体物质的质量与固体的体积之比值。

公式二岩石的孔隙性1 岩石的孔隙比：是指岩石的孔隙体积与固体体积之比，公式2 岩石的孔隙率：是指岩石的孔隙体积与试件总体积的比值，以百分率表示，公式孔隙比和孔隙率的关系式：三岩体的水理性质1 岩石的含水性质（1）岩石的含水率：是指岩石孔隙中含水的质量与固体质量之比的百分数，即（2）岩石的吸水率：是指岩石吸入水的质量与试件固体的质量之比。

2 岩石的渗透性：是指岩石在一定的水力梯度作用下，水穿透岩石的能力。

它间接地反映了岩石中裂隙间相互连通的程度。

四岩体的抗风化指标1 软化系数：是指岩石饱和单轴抗压强度与干燥状态下的单轴抗压强度的比值。

它是岩石抗风化能力的一个指标，反映了岩石遇水强度降低的一个参数：2 岩石耐崩解性：岩石与水相互作用时失去粘结性并变成完全丧失强度的松散物质的性能。

岩石耐崩解性指数：是通过对岩石试件进行烘干，浸水循环试验所得的指数。

它直接反映了岩石在浸水和温度变化的环境下抵抗风化作用的能力。

3 岩石的膨胀性：岩石浸水后体积增大的性质。

（1）岩石的自由膨胀率：是指岩石试件在无任何约束的条件下浸水后所产生膨胀变形与试件原尺寸的比值。

（2）岩石的侧向约束膨胀率：是将具有侧向约束的试件浸入水中，使岩石试件仅产生轴向膨胀变形而求得膨胀率。

（3）膨胀压力:岩石试件浸水后，使试件保持原有体积所施加的最大压力。

五岩体的其他特性1 岩石的抗冻性:岩石抵抗冻融破坏的性能。

1 岩石的物理力学性质岩石是由固体相、液体相和气体相组成的多相体系。

理论认为，岩石中固体相的组分和三相之间的比例关系及其相互作用决定了岩石的性质。

在研究和分析岩石受力后的力学表现时，必然要联系到岩石的某些物理性质指标。

岩石物理性质：岩石由于其固体相的组分和三相之间的比例关系及其相互作用所表现出来的性质。

主要包括基本物理性质和水理性质。

岩石在受到外力作用下所表现出来的性质称为岩石的力学性质。

岩石的力学性质主要有变形性质和强度性质，在静荷载和动荷载作用时，岩石的力学性质是有所不同的，表现在性质指标的差异上。

岩石的物理力学性质通常通过岩石物理力学性质测试才能确定。

1.1 岩石的基本物理性质指标反映岩石组分及结构特征的物理量称为岩石的物理性质指标，这里主要是指一些基本属性：密度、比重、孔隙性、水理性等。

反映了岩石的组分和三相之间的比例关系。

为了测定这些指标，一股都采用岩样在室内作试验，，必要时也可以在天然露头上或探洞(井)中进行现场试骀。

在选用岩样时应考虑到它们对所研究地质单元的代表性并尽可能地保持其天然结构。

最好采用同一岩样逐次地测定岩石的各种物理性质指标。

下面分述各种物理性质指标。

1.1.1 岩石的密度和重度(容重)1、定义密度：单位体积岩石(包括岩石内空隙体积在内)所具有的质量。

重度(容重)：单位体积岩石所受的重力。

2、计算式 密度：VM =ρ(g/cm 3，t/m 3) 容重度：VMg V W ==ρ(kN/m 3) 密度与重度的关系：γ=ρg 。

上述各式中，M —岩石质量；W —岩石重量；V —岩石体积(包括空隙在内)；g 为重力加速度，g=9.8m/s 2，工程上一般取10m/s 2。

密度与容重的种类：天然密度ρ、干密度ρd 、饱和密度ρsat 。

天然密度与干密度的关系：ρ=ρd (1+0.01ω)(ω为含水率，以百分数计)。

3、影响因素影响岩石密度大小的因素：矿物成分、孔隙及微裂隙发育程度、含水量。

岩石的1岩石的力学性质－岩石的变形岩石的强度：岩石抵抗外力作用的能力，岩石破坏时能够承受的最大应力。

岩石的变形：岩石在外力作用下发生形态（形状、体积）变化。

岩石在荷载作用下，首先发生的物理力学现象是变形。

随着荷载的不断增加，或在恒定载荷作用下，随时间的增长，岩石变形逐渐增大，最终导致岩石破坏。

岩石变形过程中表现出弹性、塑性、粘性、脆性和延性等性质。

-1・5岩石变形性质的几个基本概念・1）弹性（elasticity）：物体在受外力作用的瞬间即产生全部变形，而去除外力（卸载）后又能立即恢复其原有形状和尺寸的性质称为弹性。

・弹性体按其应力－应变关系又可分为两种类型：・线弹性体：应力－应变呈直线关系。

・非线性弹性体：应力—应变呈非直线的关系。

・2）塑性（plasticity）：物体受力后产生变形，在外力去除（卸载）后变形不能完全恢复的性质，称为塑性。

・不能恢复的那部分变形称为塑性变形，或称永久变形，残余变形。

・在外力作用下只发生塑性变形的物体，称为理想塑性体。

・理想塑性体，当应力低于屈服极限时，材料没有变形，应力达到后，变形不断增大而应力不变，应力－应变曲线呈水平直线.・3）黏性（viscosity）:物体受力后变形不能在瞬时完成，且应变速率随应力增加而增加的性质，称为粘性。

・应变速率与时间有关，－>黏性与时间有关・其应力－应变速率关系为过坐标原点的直线的物质称为理想粘性体（如牛顿流体），・4）脆性（brittle）:物体受力后，变形很小时就发生破裂的性质。

・5）延性（ductile）:物体能承受较大塑性变形而不丧失其承载力的性质，称为延性。

・1・7岩石变形指标及其确定・岩石的变形特性通常用弹性模量、变形模量和泊松比等指标表示。

3）全应力－应变曲线的工程意义・①揭示岩石试件破裂后，仍具有一定的承载能力。

・②预测岩爆。

・若A>B,会产生岩爆・若B>A，不会产生岩爆③预测蠕变破坏。

・当应力水平在H 点以下时保持应力恒定，岩石试件不会发生蠕变。
