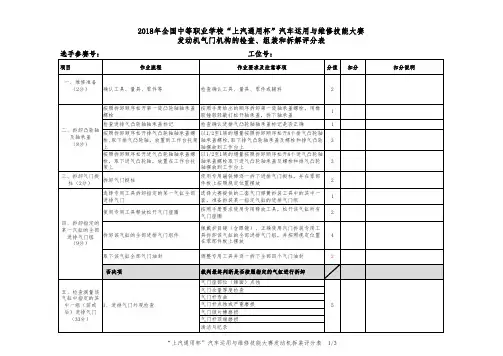

附表7——2018年发动机气门机构的拆卸、检查和装配维修记录表

一、实验目的1. 了解汽车发动机气门的结构和工作原理。

2. 掌握气门拆装的步骤和注意事项。

3. 培养动手操作能力和故障排除能力。

二、实验原理汽车发动机气门是发动机配气机构的重要组成部分，其主要作用是控制进气和排气过程。

气门拆装实验通过对气门的拆卸和组装，使学生了解气门的结构、工作原理以及拆装过程。

三、实验器材1. 汽车发动机气门一套2. 气门拆装工具一套3. 磁力棒4. 钳子5. 钢丝刷6. 气门油封拔取钳7. 防护眼镜8. 气门弹簧压缩工具9. 气门锁片四、实验步骤1. 气门拆卸（1）确认气门组位置，认识气门拆装专用工具，选择合适大小的气门拆装接头和接杆。

（2）组装气门组的拆装工具，将其组装到气缸盖中所需拆卸的位置，一边固定，一边调整。

（3）调整气门组拆装工具，压缩气门弹簧。

（4）用一字起沾黄油，取出气门锁片，拆松气门组专用拆装工具。

（5）取出气门弹簧座、气门弹簧、气门。

（6）使用磁力棒吸取气门弹簧锁片，若锁片无法以磁力棒吸取，使用另一段将锁片挑松。

（7）拆卸气门油封，使用气门油封拔取钳拔取气门油封。

（8）拆卸之后，零配件按顺序排列。

2. 气门检查（1）气门外观目视检测：气门座部位点腐蚀、头部锥面厚度、气门杆部弯曲、气门杆部点蚀磨损、锁片槽磨损、气门杆顶端磨损。

（2）气门长度检测。

（3）气门头部直径检测。

（4）气门锥面上的接触面宽度检测。

3. 气门组装（1）按照先拆后装的顺序，依次安装。

（2）安装气门弹簧时，注意将其压缩到位。

（3）安装气门锁片，确保其牢固。

（4）安装气门油封，使用气门油封拔取钳。

（5）安装气门，确保气门与气门座接触良好。

（6）组装完成后，检查气门间隙，确保符合要求。

五、实验结果与分析通过本次实验，掌握了汽车发动机气门的拆装步骤和注意事项。

在拆卸过程中，应注意以下几点：1. 操作过程中，要轻拿轻放，避免损坏气门及气门座。

2. 使用专用工具，避免使用不当工具损坏气门。

3. 拆卸过程中，注意零配件的顺序和位置，便于组装。

发动机实习项目五：气门的拆装与相关组件的检测
实习目的：1、掌握气门的拆装技巧
2、掌握气门、气门弹簧的检测内容及方法
实习步骤：
一、拆卸气缸盖并清洗
二、拆气门
利用专用工具压下气门弹簧，取出气门锁片及气门、
弹簧
三、观察气门磨损情况及是否出现烧蚀
用游标卡尺检测气门杆身的磨损情况，轿车的气门杆
磨损大于0.05mm时或出现台阶时应更换气门；气门
尾端的磨损大于0.5mm时应更换；观察气门是否出现
烧蚀。

四、气门弹簧垂直度与自由长度的检测
当自由长度比原厂规定缩短2mm时，应更换。

当垂直度大于1.5mm时，应更换。

五、安装气门
很多发动机采用同心安装的内、外两根旋向相反的弹
簧，不但防止共振，而且当一根弹簧出现折断时，另
一根还能继续工作，不致使气门落入气缸中。

不等距
的气门弹簧在安装时，螺距小的一端应朝向气门头部。

实习效果：另附考核表。

国家示范校建设教学工作页（汽车发动机拆装与检修）专业：汽车运用与维修班级：二○一四年前言《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。

工作单对学生学习过程起引领和指导作用，本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。

将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并掌握实际操作的基本技能，实现理实一体化教学。

本书具有形式活泼，针对性强，便于学生学习和测评等特点。

山西省农业机械化学校汽车工程系2014年目录发动机的初步认识..................................................................................... 发动机的初步认识..................................................................................... 气缸盖、气缸垫的构造与检修 .............................................................. 气缸体、油底壳的构造与检修 .............................................................. 活塞环、活塞销的构造与检修 .............................................................. 活塞的构造与检修..................................................................................... 连杆的构造与检修..................................................................................... 曲轴的构造与检修..................................................................................... 配气机构的认识 ......................................................................................... 气门传动组的构造与检修 ....................................................................... 润滑系的构造与检修 ................................................................................ 冷却系的构造与检修 ................................................................................汽车发动机拆装与检修工单一、资讯1、将车辆的信息填入表中2、相关知识（1）写出发动机基本构造的零部件名称 1 ；2 ； 3 ；4 ；5 ；6 ；7 ；8 ；9 ；10 ；11 ；12 ；13 ；14 ；（2）根据工作原理图写出发动机常用术语的含义上止点（TDC）下止点（BDC）活塞行程S燃烧室容积V C气缸工作容积V H发动机排量V L压缩比ε（3）填写活塞、进气门、排气门在工作循环中的运动关系二、任务实施1、学生分组学生分三组，每组一位组长2、任务分配（1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。

中修明细表1：汽缸盖。

拆、修、装气缸盖（整台车12个）对缸盖进行解体维修；（以下是单个汽缸盖维修更换配件及价格的明细表）名称单位数量单价合计备注进、排气门只 4 105 420气门座圈个 4 85 340气门导管只 4 10 40火花塞护套个 1 55 55横桥个 2 20 40拨叉个 2 30 60气门弹簧组 4 20 80弹簧上座个 4 17.5 70小锌块个 2 10 20堵头个 2 10 20大锌块个 1 35 35清砂孔堵头个 1 35 20单个缸盖：1200元12个合计：14400元2：活塞及活塞环。

取出活塞清除顶部及环槽积碳，检查顶部和销孔处有无裂纹，裙部的划痕是否严重，根据情况决定修理还是更换。

活塞环全部更换。

名称单位数量单价合计备注活塞环付12 150 18003：汽缸套部分。

名称单位数量单价合计备注缸套个12 650 7800封水胶圈付12 60 720缸垫个12 25 3004：连杆组。

清理连杆，检查有无裂纹、碰伤，清洗检查连杆螺栓，更换连杆瓦。

名称单位数量单价合计备注连杆瓦付12 95 11405：配气系统修理；其中包括凸轮室检修摇臂修理，更换调整螺钉、凹头、凸头。

名称单位数量单价合计备注摇臂调整螺钉个24 7.5 180横桥调整螺钉个24 7.5 180凹头分部件个24 5 120凸头分部件个24 5 1206: 进气系统。

清理进气管，拆解混合器清理、检查密封面膜片及滑动阀修理或更换。

清理检查调压阀，确保滑动杆移动灵活。

防爆门清理、视情况更换配件。

更换空气滤芯，所有垫片，调压阀膜片，防爆门防爆片。

名称单位数量单价合计备注空气滤芯个 2 240 480调压阀膜片片 2 170 340进气管垫片60阻火器维修个 4 150 6007：排气系统。

更换所有垫片及耐火螺栓，更换增压器内密封件，波纹管，排温热电偶。

名称单位数量单价合计备注增压器密封件台 2 900 1800排气支管套 1 3600 3600波纹管套 1 1100 1100排气管耐火垫片180耐火螺栓2008：冷却系统。

2018 年浙江省中等职业学校汽车运用与维修技能大赛汽车机电维修赛项技术方案一、比赛内容要求:汽车机电维修赛项为实操比赛，由单人完成，包括三项比赛内容：整车维护、机械拆装、汽车故障诊断。

（一）整车维护项目包括定期维护和车轮定位两项内容，分别在不同场地进行比赛。

1. 定期维护（1）内容要求：比赛内容包括定期维护、空调制冷剂鉴别、空调性能检测等。

要求在规定时间内根据《汽车维护、检测、诊断技术规范》（GB/T1834引、《汽车空调制冷剂回收、净化、加注工艺规范》（JT/T774—2010）、通用别克威朗轿车维修手册1 万公里维护等相关技术要求，按照《定期维护项目作业表》的作业顺序对指定车辆进行维护，并要求作业项目规范、务实、安全、环保，设备、工具、量具使用正确，正确填写《上海通用汽车特约售后服务中心维修工单》和《定期维护记录单》（附件5、。

（2 、比赛时间：30 分钟。

（3）比赛车辆：通用别克威朗轿车（2017款15S自动进取型）（4、《定期维护作业表》（附表1 、2. 车轮定位（1、内容要求：比赛内容包括车轮定位检测、前轮前束调整和维修方案选择。

要求在规定时间内，按照设备操作手册、通用别克威朗轿车维修手册的相关技术要求，按照《车轮定位项目作业表》的顺序对指定车辆进行车轮定位作业。

要求正确识别和选择车型、测试参数；检查车辆状态，正确测量出车轮定位数据，并根据指定车辆的目标数据进行定位调整和维修方案选择，填写好《车轮定位项目作业表》，打印一份完整的车轮定位数据检测报告，同时考核规范、安全作业，正确使用设备。

（2）比赛时间：30 分钟。

（3）比赛车辆：通用别克威朗轿车（2017款15S自动进取型）。

（4）《车轮定位作业表》（附表2）注：车轮定位项目采用3D车轮定位仪，比赛现场提供博世和亨特两种品牌的定位仪，报名时，参赛选手上报使用哪种定位仪，以便赛项执委会提前规划赛场。

（二）机械拆装1.内容要求：比赛内容为发动机气门机构的拆卸、检查、装配。

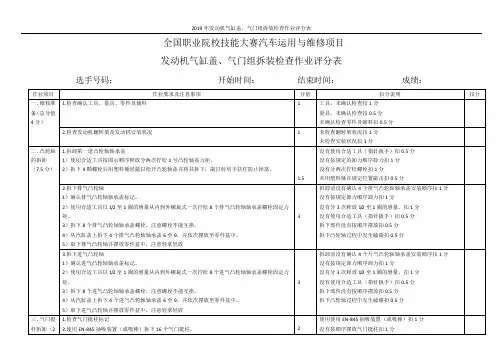

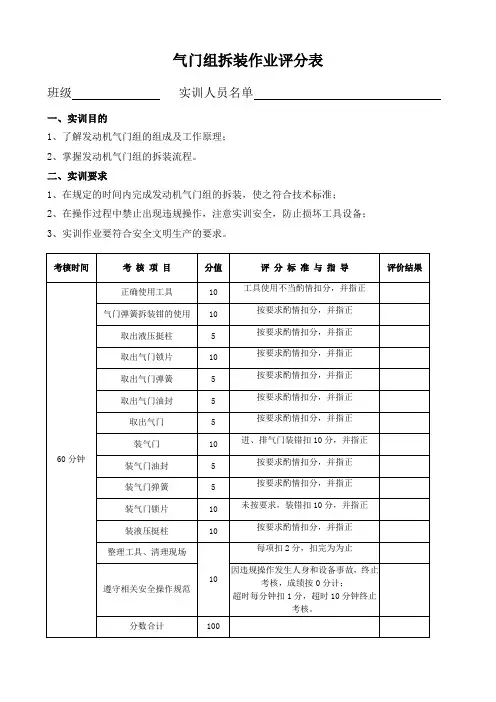

发动机气缸盖、气门组拆装检查作业评分表一、引言在汽车维修中，发动机的气缸盖和气门组的检查与拆装是一项重要且复杂的任务。

此评分表旨在为维修人员提供一套系统化、标准化的操作流程，确保在执行此项任务时，能够进行全面、准确的检查，并能在规定的时间内完成高质量的维修工作。

二、评分项目与标准1、工具准备与使用（10分）（1）工具齐全，包括火花塞套筒、气门弹簧套筒、气门弹簧压缩器、气门油封拆卸工具等。

（2）正确使用工具，确保在操作过程中不损坏工具或零件。

2、操作流程与规范（20分）（1）按照正确的顺序拆装气缸盖和气门组，避免因操作不当导致零件损坏。

（2）在拆装过程中，确保各零件的清洁，防止杂质进入发动机。

（3）对拆卸的气门组进行仔细检查，确认气门、气门座、气门导管等无磨损、无裂纹。

3、零件检查与修复（30分）（1）对气门进行外观检查，确认无磨损、无变形、无裂纹。

（2）检查气门座，确认其密封面无磨损、无裂纹。

（3）检查气门导管，确认其无磨损、无变形。

（4）对发现的问题进行及时修复或更换。

4、组装与调试（20分）（1）按照规范重新组装气缸盖和气门组。

（2）在调试过程中，确保气门间隙在规定范围内，且各零件工作正常。

5、安全与卫生（10分）（1）在整个操作过程中，确保安全操作，如使用防护眼镜、手套等。

（2）保持工作区域的清洁卫生，废弃物及时清理。

6、时间与效率（10分）（1）在规定的时间内完成拆装检查作业。

（2）提高工作效率，减少不必要的时间浪费。

三、总评与改进意见根据以上评分项目与标准，对维修人员的操作进行全面评估。

对表现优秀的维修人员进行表扬和奖励，对存在问题的维修人员进行指导与改进。

同时，根据实际工作情况，对评分表进行不断完善与更新，以适应行业发展和维修需求的变化。

四、结语通过使用此评分表，我们可以更好地规范发动机气缸盖、气门组拆装检查作业的操作流程，提高维修人员的技能水平和工作效率。

确保维修工作的安全性与质量可靠性，为顾客提供更好的服务体验。
