高考物理新电磁学知识点之传感器经典测试题(4)

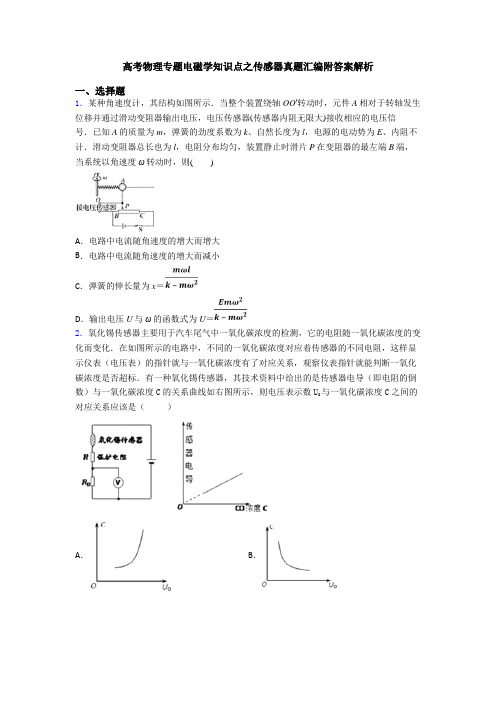

高考物理专题电磁学知识点之传感器真题汇编附答案解析一、选择题1．某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则()A．电路中电流随角速度的增大而增大B．电路中电流随角速度的增大而减小C．弹簧的伸长量为x＝D．输出电压U与ω的函数式为U＝2．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样显示仪表（电压表）的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是传感器电导（即电阻的倒数）与一氧化碳浓度C的关系曲线如右图所示，则电压表示数U0与一氧化碳浓度C之间的对应关系应该是（）A．B．C．D．3．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端4．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．5．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。

高考物理新电磁学知识点之传感器全集汇编附答案一、选择题1．某种角速度计，其结构如图所示．当整个装置绕轴OO′转动时，元件A相对于转轴发生位移并通过滑动变阻器输出电压，电压传感器(传感器内阻无限大)接收相应的电压信号．已知A的质量为m，弹簧的劲度系数为k、自然长度为l，电源的电动势为E、内阻不计．滑动变阻器总长也为l，电阻分布均匀，装置静止时滑片P在变阻器的最左端B端，当系统以角速度ω转动时，则()A．电路中电流随角速度的增大而增大B．电路中电流随角速度的增大而减小C．弹簧的伸长量为x＝D．输出电压U与ω的函数式为U＝2．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．3．下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中的测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态4．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的5．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断6．如图所示的电路中，R为光敏电阻(增大照射光的强度电阻会减小)、C为电容器，灯泡L的额定电压为50V，理想变压器原、副线圈的匝数比为2:1．闭合电键S，在a、b两端输入正弦交变电流1002sin10=(V)，则下列说法正确的是（）U tπA．灯泡会正常发光B．光敏电阻中的电流和灯泡中的电流相等C．增大照射光的强度照射光敏电阻，灯泡会变亮D．断开电键S，灯泡会熄灭7．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．8．传感器担负着信息采集的任务，通常是把被测的非电信息，按照一定的规律转化成与之对应的电信息的器件或装置。

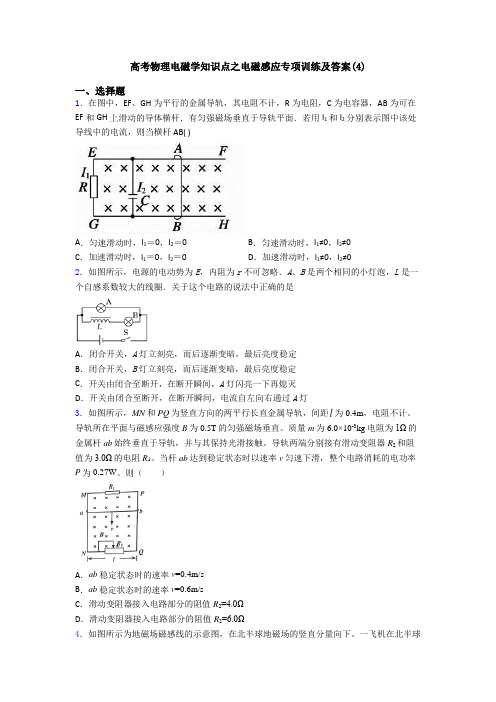

高考物理电磁学知识点之电磁感应专项训练及答案(4)一、选择题1．在图中，EF、GH为平行的金属导轨，其电阻不计，R为电阻，C为电容器，AB为可在EF和GH上滑动的导体横杆．有匀强磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( )A．匀速滑动时，I1＝0，I2＝0 B．匀速滑动时，I1≠0，I2≠0C．加速滑动时，I1＝0，I2＝0 D．加速滑动时，I1≠0，I2≠02．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯3．如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距l为0.4m，电阻不计。

导轨所在平面与磁感应强度B为0.5T的匀强磁场垂直。

质量m为6.0×10-3kg电阻为1Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。

导轨两端分别接有滑动变阻器R2和阻值为3.0Ω的电阻R1。

当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0.27W。

则（）A．ab稳定状态时的速率v=0.4m/sB．ab稳定状态时的速率v=0.6m/sC．滑动变阻器接入电路部分的阻值R2=4.0ΩD．滑动变阻器接入电路部分的阻值R2=6.0Ω4．如图所示为地磁场磁感线的示意图，在北半球地磁场的竖直分量向下。

一飞机在北半球的上空以速度v 水平飞行，飞机机身长为a ，翼展为b ；该空间地磁场磁感应强度的水平分量为B 1，竖直分量为B 2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B 表示，用E 表示飞机产生的感应电动势，则A ．E =B 2vb ，且A 点电势高于B 点电势B ．E =B 1vb ，且A 点电势高于B 点电势C ．E =B 2vb ，且A 点电势低于B 点电势D ．E =B 1vb ，且A 点电势低于B 点电势5．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A ．B ．C ．D ．6．如图所示，abcd 是边长为L ，每边电阻均相同的正方形导体框，今维持线框以恒定的速度v 沿x 轴运动，并穿过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B ，方向垂直纸面向里。

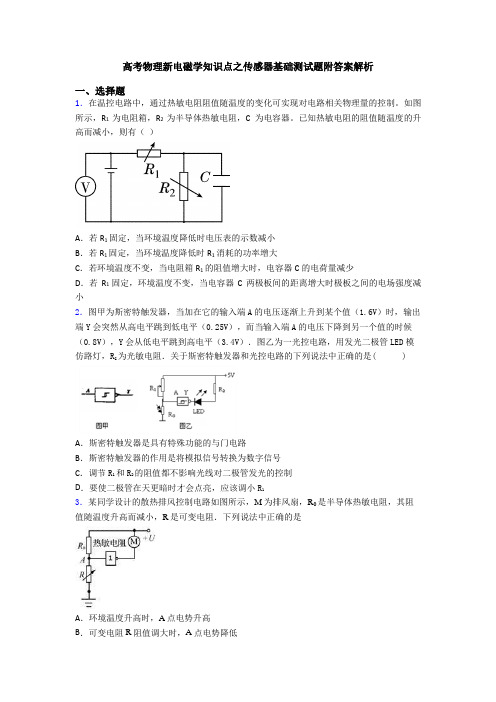

高考物理新电磁学知识点之传感器基础测试题附答案解析一、选择题1．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制。

如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器。

已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若环境温度不变，当电阻箱R1的阻值增大时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小2．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )A．斯密特触发器是具有特殊功能的与门电路B．斯密特触发器的作用是将模拟信号转换为数字信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．要使二极管在天更暗时才会点亮，应该调小R13．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电阻R阻值调大时，A点电势降低C．可变电阻R阻值调大时，排风扇开始工作的临界温度升高D．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作4．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极．由于手指指纹深浅不同，嵴和峪与半导体电容感应颗粒形成的电容值大小不同，其工作过程是通过对电容感应颗粒预先充电到某一参考电压，然后对每个电容的放电电流进行测量，设备将采集到不同的数值汇总，也就完成了指纹的采集，则（）A．指纹的嵴处与半导体基板上对应的金属颗粒距离近，电容小B．指纹的峪处与半导体基板上对应的金属颗粒距离远，电容小C．对每个电容感应颗粒都充电至某一参考电压时，在手指靠近时，各金属电极电量减小D．对每个电容感应颗粒都充电至某一参考电压时，在手指远离时，各金属电极均处于充电状态5．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

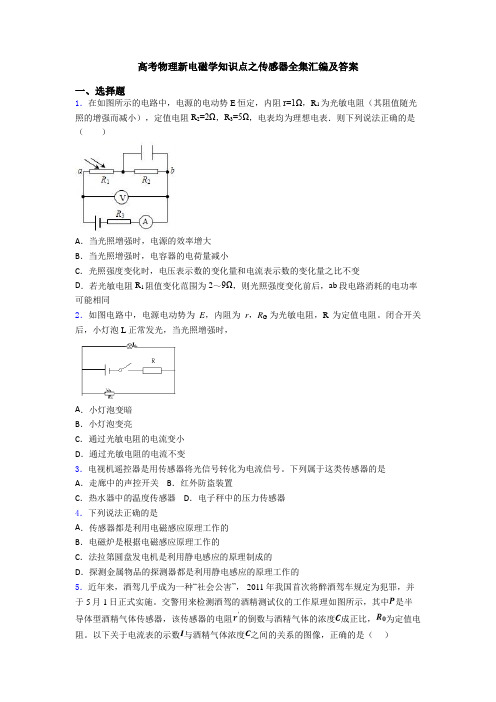

高考物理新电磁学知识点之传感器全集汇编及答案一、选择题1．在如图所示的电路中，电源的电动势E恒定，内阻r=1Ω，R1为光敏电阻（其阻值随光照的增强而减小），定值电阻R2=2Ω，R3=5Ω，电表均为理想电表．则下列说法正确的是（）A．当光照增强时，电源的效率增大B．当光照增强时，电容器的电荷量减小C．光照强度变化时，电压表示数的变化量和电流表示数的变化量之比不变D．若光敏电阻R1阻值变化范围为2～9Ω，则光照强度变化前后，ab段电路消耗的电功率可能相同2．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。

闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变3．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器4．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的5．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。

交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度成正比，为定值电阻。

以下关于电流表的示数与酒精气体浓度之间的关系的图像，正确的是（）A． B．C． D．6．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。

如图所示，拾音器由磁体及绕在其上的线圈组成。

磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。

当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。

下列说法中正确的是A．若磁体失去磁性，电吉他仍能正常工作B．换用尼龙材质的琴弦，电吉他仍能正常工作C．琴弦振动的过程中，线圈中电流的方向不会发生变化D．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号7．自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了( )A．温度传感器 B．生物传感器 C．红外线传感器 D．压力传感器8．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。

高考物理最新电磁学知识点之传感器全集汇编附解析一、选择题1．热敏电阻是传感电路中常用的电子元件，其电阻R t随温度t变化的图线如图甲所示．如图乙所示电路中，热敏电阻R t与其他电阻构成的闭合电路中，水平放置的平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当R t所在处温度升高时，则( )A．电压表读数减小 B．电流表读数减小C．质点P将向上运动 D．R3上消耗的功率增大2．如图所示是某居民小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻（光照增强电阻变小），R2为定值电阻，A、B接监控装置．则（）①当有人通过而遮蔽光线时，A、B之间电压升高②当有人通过而遮蔽光线时，A、B之间电压降低③当仅增大R2的阻值时，可增大A、B之间的电压④当仅减小R2的阻值时，可增大A、B之间的电压A．①③B．①④C．②③D．②④3．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。

闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变4．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器5．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端6．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的7．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度 t的变化关系如图所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是()①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A．①③B．②③C．②④D．①④8．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是()A．B．C．D．9．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R 为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（）A．0~1t时间内，升降机可能匀速运动B．0~1t时间内，升降机一定匀速上升C．1t~2t时间内，升降机可能匀速上升D．1t~2t时间内，升降机一定匀加速上升10．某温控电路的原理如图所示，是半导体热敏电阻，R是滑动变阻器，某种仪器要求在的环境中工作，当环境温度偏高或偏低时，控制器会自动启动降温或升温设备，下列说法中正确的是（）A．环境温度降低，的阻值减小B．环境温度升高，变大C．滑片P向下移动时，变大D．调节滑片P的位置能改变降温和升温设备启动时的临界温度11．某兴趣小组对火灾报警装置的部分电路进行探究，其电路图如图所示，其中是半导体热敏电阻，它的电阻随温度的变化关系如图所示.当所在处出现火情时，通过电流表的电流I和a、b间的电压U与出现火情前相比（）A．I变大，U变小B．I变小，U变小C．I变小，U变大D．I变大，U变大12．如图所示， R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A．I变大，U变小 B．I变大，U变大C．I变小，U变大 D．I变小，U变小13．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小14．2018年春节期间，按照公安部统一部署，全国各大中城市进行了大规模集中整治酒驾行动。

高考物理专题电磁学知识点之传感器全集汇编附答案一、选择题1．电源、开关S和S′、定值电阻R1、光敏电阻R2和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S、S′闭合，并且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点．当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则A．液滴向下运动B．液滴仍然静止C．R2两端的电势差是否升高无法分析D．当光照强度不变时断开S′，把电容器的上极板向上移一小段距离，则上极板的电势比A点的电势高2．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。

闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变3．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样显示仪表（电压表）的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是传感器电导（即电阻的倒数）与一氧化碳浓度C的关系曲线如右图所示，则电压表示数U0与一氧化碳浓度C之间的对应关系应该是（）A．B．C．D．4．科学家研究发现，磁敏电阻(GMR)的阻值随所处空间磁场的增强而增大，随所处空间磁场的减弱而变小，如图所示电路中GMR为一个磁敏电阻，R和为滑动变阻器，和为定值电阻，当开关和闭合时，电容器中一带电微粒恰好处于静止状态．则A．只调节电阻，当向下端移动时，电阻消耗的电功率不变B．只调节电阻，当向下端移动时，带电微粒向下运动C．只调节电阻R，当向右端移动时，电阻消耗的电功率变小D．只调节电阻R，当向右端移动时，带电微粒向下运动5．电视机遥控器是用传感器将光信号转化为电流信号。

下列属于这类传感器的是A．走廊中的声控开关 B．红外防盗装置C．热水器中的温度传感器 D．电子秤中的压力传感器6．自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心．交通警察检测酒驾的最简单的方法就是用酒精测试仪．酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器，该传感器电阻r′与酒精气体的浓度C成反比，R0为定值电阻，下列关于电压表的示数（U）与酒精气体的浓度（C）之间关系的图像，其中正确的是()A．B．C．D．7．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的8．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。

高考物理新电磁学知识点之传感器单元检测附答案一、选择题1．电源、开关S和S′、定值电阻R1、光敏电阻R2和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S、S′闭合，并且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点．当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则A．液滴向下运动B．液滴仍然静止C．R2两端的电势差是否升高无法分析D．当光照强度不变时断开S′，把电容器的上极板向上移一小段距离，则上极板的电势比A点的电势高2．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )A．斯密特触发器是具有特殊功能的与门电路B．斯密特触发器的作用是将模拟信号转换为数字信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．要使二极管在天更暗时才会点亮，应该调小R13．某兴趣小组做一实验，用力传感器来测量小滑块在半圆形容器内来回滑动时对容器内壁的压力大小，且来回滑动发生在同一竖直平面内．实验时，他们把传感器与计算机相连，由计算机拟合出力的大小随时间变化的曲线，从曲线提供的信息，可以判断滑块约每隔t 时间经过容器底一次；若滑块质量为0.2kg，半圆形容器的直径为50cm，则由图象可以推断滑块运动过程中的最大速度为v m．若取g=lO m/s2，则t和v m的数值为（）A．1.0s 1.22m/s B．1.0s 2.0m/s C．2.0s 1.22m/s D．2.0s2.0m/s4．如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小．电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接．则( )A．当温度降低到某一数值，衔铁P将会被吸下B．当温度升高到某一数值，衔铁P将会被吸下C．工作时，应该把恒温箱内的加热器接在C、D端D．工作时，应该把恒温箱内的加热器接在A、C端5．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。

高考物理新电磁学知识点之传感器基础测试题附答案(4)一、选择题R为光敏电阻（光照强度增加时，其阻值减1．如图所示，电源的电动势为E，内阻为r，G小）.现增加光照强度，则下列判断正确的是（）A．B灯变暗，A灯变亮B．0R两端的电压变大C．B灯变亮，A灯变暗D．电源的总功率变小2．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的3．近年来，酒驾几乎成为一种“社会公害”， 2011年我国首次将醉酒驾车规定为犯罪，并于5月1日正式实施。

交警用来检测酒驾的酒精测试仪的工作原理如图所示，其中是半导体型酒精气体传感器，该传感器的电阻的倒数与酒精气体的浓度成正比，为定值电阻。

以下关于电流表的示数与酒精气体浓度之间的关系的图像，正确的是（）A． B．C． D．4．某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻．下列说法中正确的是A ．环境温度升高时，A 点电势升高B ．可变电阻R 阻值调大时，A 点电势降低C ．可变电阻R 阻值调大时，排风扇开始工作的临界温度升高D ．若用金属热电阻代替半导体热敏电阻，电路仍能正常工作5．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感器，其输出电压作用在它上的压力F 成正比，表达式为U kF =（k 为比例系数）．某同学已知了自己的身高h 、质量m 和重力加速度g ，他想利用该装置测量超声波速度v 和比例系数k ，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t ∆；当他没站上测重台时，测量仪已有输出电压为0U （0U ≠0），当他站上测重台时测量仪输出电压为U ，那么超声波v 与比例系数k 为A ．02U U h v k t mg -==∆，B ．022U U h v k t mg -==∆，C ．02U U h v k t mg -==∆，D ．()022U U h v k t mg-==∆， 6．电炖锅是用电阻通电后发热来加工食品的，内有两个“聪明”开关，一个是利用“热敏”材料制成的“热控开关”，当食品加热达到设定温度时，“热控开关”断开使电阻的发热功率减小；另一个是“定时开关”，当加热到一定时间时，“定时开关”断开，使电阻停止发热，这种“聪明电路”是( )A ．B ．C ．D ．7．酒精测试仪（主要部件是二氧化锡半导体型酒精气体传感器）用于测试机动车驾驶人员是否酒驾．酒精气体传感器的电阻与酒精气体的浓度成反比，那么电压表的示数U与酒精气体浓度C之间的对应关系正确的是（）A．U越大，表示C越小，C与U成反比B．U越大，表示C越大，C与U成正比C．U越大，表示C越小，但是C与U不成反比D．U越大，表示C越大，但是C与U不成正比8．下列器件应用光传感器的是A．话筒B．火灾报警器C．测温仪D．电子秤9．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小10．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制。

高考物理最新电磁学知识点之传感器真题汇编及答案解析一、选择题1．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制。

如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器。

已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若环境温度不变，当电阻箱R1的阻值增大时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小2．下列说法正确的是A．传感器都是利用电磁感应原理工作的B．电磁炉是根据电磁感应原理工作的C．法拉第圆盘发电机是利用静电感应的原理制成的D．探测金属物品的探测器都是利用静电感应的原理工作的3．传感器是把非电学量(如速度、温度、压力等)的变化转换成电学变化的一种元件，在自动控制中有着相当广泛的应用，如图所示是一种测量液面高度的电容式传感器的示意图，金属芯线与导电体之间形成一个电容器，从电容大小的变化就能反映液面的升降情况，当测得电容值减小，可以确定h将（）A．减小B．增大C．不变D．无法判断4．电熨斗在达到设定的温度后就不再升温，当温度降低时又会继续加热，使温度总与设定的相差不多。
