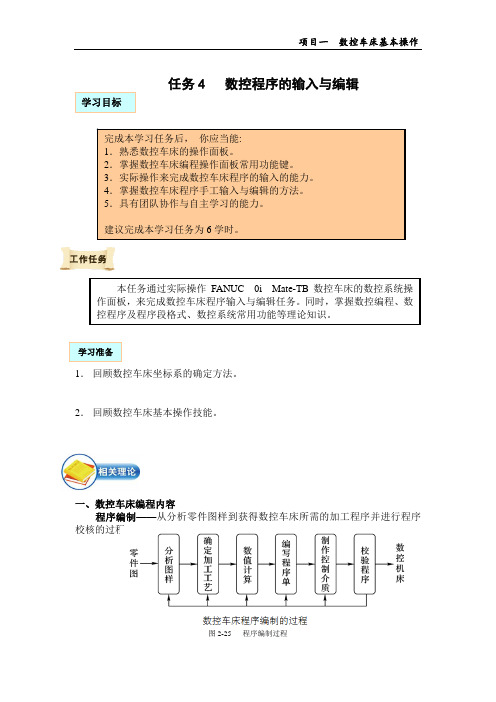

任务一数控车床基本操作一、填充题1．ALTER键是键，DELTE键是键。
2．CAN键是键，SHIFT键是键。
3．EOB键是键，POS键是键。
4．PROG键是键，OFSET键是键。
5．RESET键是键，INPUT键是键。
6．AUTO键是键，EDIT键是键。
7．MDI键是键，REF键是键。
8．JOG键是键，HNDL键是键。
9．数控车床开机后一般都需要。
10．数控车床回机床参考点后，其机械坐标值显示为。
11．数控车床报警显示页面键是。
二、判断题1．CAN键是程序段结束换行键。
2．信息页面键一般用于查看报警信息。
3．按REST复位键后，数控机床将停止一切动作。
4．MDI是回参考点工作方式。
5．回机床参考点是在AUTO模式下进行的。
6．机床锁住键可使数控机床各坐标轴不运动。
7．按下空运行键后，数控机床各坐标轴将不运动。
8．当数控车床失去对机床参考点记忆时，必须进行返回参考点操作。
9．数控机床回参考点的目的就是为了建立机床坐标系。
10．解除紧急停止状态后，数控机床需要重回机床参考点。
11．机床参考点就是机械原点。
12．输入程序时应先输入程序名。
13．程序名相同也可输入数控系统。
14．数控机床开机与关机的次序是一样的。
三、选择题1．法那科系统数控面板中替换键是。
A．ALTER B．INSERT C．OFFSET D．DELETE2．法那科系统数控面板中设置刀具参数的键是。
A．PROG B．POS C．OFFSET D．SYSTM3．法那科系统数控面板中AUTO是。
A．手动方式 B．回参考点方式 C．编辑方式 D．自动方式4．法那科系统数控面板中打开数控程序的按钮是。
A．PROG B．POS C．OFFSET D．SYSTM5．法那科系统数控面板中“HNDL”是。
A．手摇轮方式 B．手动方式 C．回参考点方式 D．自动工作方式6．以下按键为回参考点方式的是。
A．AUTO B．REF C．JOG D．MDI 7．“EDIT”键表示的工作方式是。
学期教学进度计划数控加工中心编程与操作总课时：293 理论课时：102 实训课时：191 授课：魏超周次理论课时授课内容实训项目实训课时备注第1周11 安全教育根据学校统一安排进行第2周2任务一：认识数控机床及其操作面板1、数控机床的分类72、FANUC系统操作面3、数控机床的组成2任务二：认识数控机床及其操作面板1、数控系统介绍2、数控系统面板功能介绍3、数控机床操作面板各功能按第3周2 任务一：数控机床的手动操作1、机床坐标系72、机床原点、机床参考点3、工件坐标系2 任务二：数控机床的手动操作1、数控机床安全操作规程2、建立工件坐标系3、与编程相关的安全操作第4周2 任务一：数控程序输入与编辑1、数控编程的定义72、数控编程的分类3、数控手工编程的内容与步骤2 任务二：数控程序输入与编辑1、数控铣床编程特点2、数控加工程序的格式3、数控系统常用功能、铣平面第5周2 任务一：平面槽铣削加工1、数控加工的概念72、数控加工的内容3、数控加工的特点2 任务二：平面槽铣削加工1、数控加工零件的选择要求2、数控加工的对象3、数控编程的规则、凸台编程第6周2 任务一：平面槽铣削加工1、绝对坐标与增量坐标指令72、常用编程指令含义3、简单凹编程2 任务二：平面槽铣削加工1、数控程序的开始与结束2、数控铣用刀柄3、编制平面槽加工程序第7周2任务一：平面铣削加工及基本操作检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2任务二：平面铣削加工及基本操作检测1、学生分组进行工件加工2、统一进行工件测量打分第8周2 任务一：外形轮廓铣削加工1、刀具补偿功能72、刀位点3、刀具半径补偿指令格式2 任务二：外形轮廓铣削加工1、刀具半径左补偿2、补偿值的存储3、凸台简单编程第9周 4 任务一：期末考试检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写3、学生分组进行工件加工4、统一进行工件测量打分第二学期第1周2 任务一：外形轮廓铣削加工1、刀具半径左、右补偿的选用72、刀具半径补偿注意事项3、刀具半径补偿的编程实例2 任务二：外形轮廓铣削加工1、刀具半径补偿的应用2、刀具半径补偿加工实例3、刀具半径补偿在工件外形轮第2周2 任务一：外形轮廓铣削加工1、槽类件刀具半径补偿过程72、槽类件刀具半径补偿的注意3、取消刀具半径补偿的方法2 任务二：外形轮廓铣削加工1、数控铣床常用刀具2、切削用量的选用3、刀具半径补偿编程第3周2 任务一：外形轮廓铣削加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2 任务二：外形轮廓铣削加工检测1、学生分组进行工件加工2、统一进行工件测量打分第4周2任务一：子程序编程与外形轮廓铣削加工1、子程序定义72、子程序的格式3、子程序的调用方法2任务二：子程序编程与外形轮廓铣削加工1、子程序的返回方法2、子程序分层加工3、子程序分层简单编程第5周2任务一：子程序编程与外形轮廓铣削加工1、子程序的特殊用法72、同平面相同轮廓工件的编程3、程序的优化2任务二：子程序编程与外形轮廓铣削加工1、子程序下刀方法的选择2、刀具半径补偿在子程序中的3、子程序应用实例第6周2任务一：子程序编程与外形轮廓铣削加工1、G90与G91模式的变换72、同平面相同轮廓工件的编程3、子程序编程实例2任务二：子程序编程与外形轮廓铣削加工1、使用子程序注意事项2、精加工余量的确定、铣床夹3、子程序综合编程应用第7周2任务一：子程序编程与外形轮廓铣削加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2任务二：子程序编程与外形轮廓铣削加工检测1、学生分组进行工件加工2、统一进行工件测量打分第8周2 任务一：组合件加工1、数控加工工艺的基本特点72、数控加工工艺分析的主要内3、组合件技术要求2 任务二：组合件加工1、数控铣床加工零件结构工艺2、轮廓最小圆弧对刀具选用的影响3、组合件一（凸件）编程第9周 4 任务一：期末考试检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写3、学生分组进行工件加工4、统一进行工件测量打分第三学期第1周2 任务一：组合件加工1、确定加工路线的原则72、轮廓铣削加工路线的确定3、组合件二（凹件）编程2 任务二：组合件加工1、轮廓铣削加工路线的确定2、顺逆铣的选用3、组合件综合编程第2周2 任务一：组合件加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2 任务二：组合件加工检测1、学生分组进行工件加工2、统一进行工件测量打分第3周2 任务一：极坐标系与局部坐标系1、极坐标编程指令及说明72、极坐标的应用3、局部坐标编程2任务二：比例缩放与坐标镜像任务三：坐标旋转编程1、比例缩放、坐标旋转2、坐标镜像3、坐标变换编程第4周2 任务一：钻、锪与铰孔加工1、固定循环72、固定循环指令3、孔加工固定循环动作、固定2 任务二：钻、锪与铰孔加工1、G98与G99指令方式2、G90与G91指令方式3、固定循环钻孔编程第5周2 任务一：镗孔与攻螺纹加工1、镗孔的关键技术72、螺纹的加工工艺3、固定循环镗孔编程2 任务二：镗孔与攻螺纹加工1、固定循环指令（综合）2、固定循环指令编程的注意事3、固定循环综合编程第6周2 任务一：孔类螺纹零件加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2 任务二：孔类螺纹零件加工检测1、学生分组进行工件加工2、统一进行工件测量打分第7周2任务一：数控铣床/加工中心中级工综合练习（一）1、加工阶段的性质72、划分加工分段的目的3、安排加工顺序的原则2任务一：数控铣床/加工中心中级工综合练习（一）1、工序的定义2、工序的划分原则与方法3、中级工综合练习一第8周2任务二：数控铣床/加工中心中级工综合练习（二）1、数控加工工艺文件72、数控加工编程任务书3、数控加工工序卡2 任务二：数控铣床/加工中心中级1、数控加工刀具调整单、机床工综合练习（二）2、数控加工程序单3、中级工综合练习二第9周 4 任务一：结业考试检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写3、学生分组进行工件加工4、统一进行工件测量打分注：具体课程安排依据学校课程表安排，如有集体活动课程时间依次顺延并备注注明。
#§1-1 数控入门知识随着科学技术和社会生产和迅速发展，机械产品日趋复杂，对机械产品和质量和生产率的要求越来越高.在航天、造船、军工和计算机等工业中，零件精度高、形状复杂、批量小、经常改动、加工困难，生产效率低、劳动强度大,质量难以保证。
机械加工工艺过程自动化是适应上述发展特点的最重要手段.为了解决上述问题，一种灵活、通用、高精度、高效率的“柔性”自动化生产设备-—-——-数控机床在这种情况下应运而生。
目前数控技术已做逐步普及，数控机床在工业生产中得到了广泛应用，已成为机床自动化的一个重要发展方向.1—1—1数控定义数控即数字控制（Numerical Control)，是数字程序控制的简称。
数控车床由数字程序控制车床简称；CNC表示计算机数控车床。
数控机床加工原理是把刀具与工件的运动坐标分成最小的单位量即最小位移量，由数控系统根据工件的要求，向各坐标轴发出指令脉冲，使各坐标移动若干个最小位移量，从而实现刀具与工件的相对运动,以完成零件的加工.数控的实质是通过特定处理方式下的数字信息（不连续变化的数字量）去自动控制机械装置进行动作，它与通过连续变化的模拟量进行的程序控制（即顺序控制），有着截然不同性质.由于数控中的控制信息是数字化信息，而处理这些信息离不开计算机，因此将通过计算机进行控制的技术通称为数控技术，简称数控。
这里所讲的数控，特指用于机床加工的数控（即机床数控)。
1—1-2 机床数控与数控机床机床数控是指通过加工程序编制工作，将其控制指令以数字信号的方式记录在信息介质上，经输入计算机处理后，对机床各种动作的顺序、位移量和速度实现自动控制的一门技术。
数控机床则是一种通过数字信息控制按给定的运动规律,进行自动加工的机电一体化新型加工装备。
§1—2 数控机床的用途分类1—2—1 数控车床的用途数控车床与卧式车床一样，也是用来加工轴类或盘类的回转体零件。
但是由于数控车床是自动完成内外圆柱面、圆锥面、圆弧面、端面、螺纹等工序的切削加工，所以数控车床特别适合加工形状复杂的轴类或盘类零件。
数控车床作为当今使用最广泛的数控机床之一，主要用于加工轴类、盘套类等回转体零件，能够通过程序控制自动完成内外圆柱面、锥面、圆弧、螺纹等工序的切削加工，并进行切槽、钻、扩、铰孔等工作，而近年来研制出的数控车削中心和数控车铣中心，使得在一次装夹中可以完成更多得加工工序，提高了加工质量和生产效率，因此特别适宜复杂形状的回转体零件的加工。
4.1.2数控车床的组成数控车床由床身、主轴箱、刀架进给系统、冷却润滑系统及数控系统组成。
与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱溜板箱和挂轮架，而是直接用伺服电机或步进电机通过滚珠丝杠驱动溜板和刀具，实现进给运动。
数控系统由NC单元及输入输出模块，操作面板组成。
1.数控车床的机械构成从机械结构上看，数控车床还没有脱离普通车床的结构形式，即由床身、主轴箱、刀架进给系统，液压、冷却、润滑系统等部分组成。
与普通车床所不同的是数控车床的进给系统与普通车床有质的区别，它没有传统的走刀箱、溜板箱和挂轮架，而是直接用伺服电机通过滚珠丝杠驱动溜板和刀具，实现运动，因而大大简化了进给系统的结构。
由于要实现CNC，因此，数控车床要有CNC装置电器控制和CRT操作面板。
图4-1所示为数控车床构成的各部分及其名称。
图4-1数控车床的构成(1)主轴箱图4-2为数控车床主轴箱的构造，主轴伺服电机的旋转通过皮带轮送刀主轴箱内的变速齿轮，以此来确定主轴的特定转速。
在主轴箱的前后装有夹紧卡盘，可将工件装夹在此。
图4-2数控车床主轴箱的构造(2)主轴伺服电机主轴伺服电机有交流和直流。
直流伺服电机可靠性高，容易在宽范围内控制转矩和速度，因此被广泛使用，然而，近年来小型、高速度、更可靠的交流伺服电机作为电机控制技术的发展成果越来越多地被人们利用起来。
(3)夹紧装置这套装置通过液压自动控制卡爪的开/合。
(4)往复拖板在往复拖板上装有刀架，刀具可以通过拖板实现主轴的方向定位和移动，从而同Z轴伺服电机共同完成长度方向的切削。
