水库重力坝廊道排水孔及固结(接触)灌浆施工方案

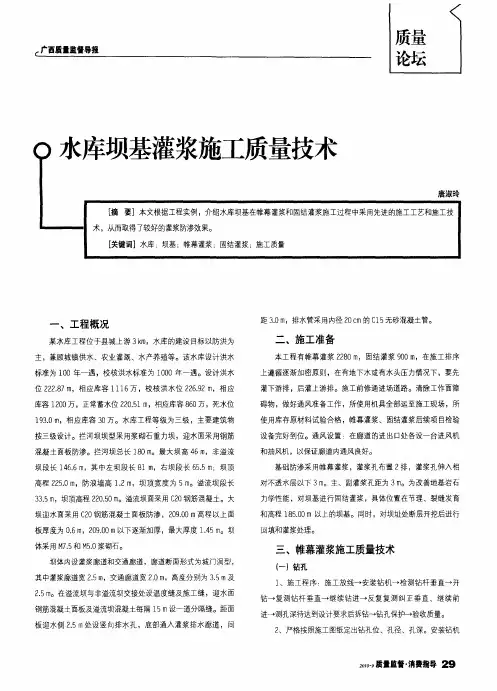

钻一复测钻杆垂直一继续钻进一反复复测纠正垂直、继续前 进一测孔深待达到设计要求后拆钻一钻孔保护一验收质量。
２ 、严格按照施工 图纸定 出钻孔位 、孔径 、 Ｌ 深。安装钻机
钢筋混凝土面板及溢流坝混凝土每隔 １ ｍ设～道分隔缝。距面 ５ 板迎水侧 ２ ． ｍ处设竖向排水孔，底部通入灌浆排水廊道 ，间 ５
灌下游排 ，后灌上游排 。施工前修 通进场道路 。清除 工作 面障
主，兼顾城镇供水、农业灌溉、水产养殖等。该水库设计洪水
标准为 １Ｏ年一遇 ，校核 洪水标 准为 １ ０ 一遇。设计 洪水 Ｄ ００年 位 ２２ ７ ，相 应库 容 １ １ 万 ，校核 洪水 位 ２６９ ，相应 ２． ８ｍ １６ ２． Ｉ ２ｌ ｌ
２ 、待钻孔成型后，对所有灌浆孔 （ 段）进行裂隙 中 洗和压 水试验。在岩熔、断层、大裂隙等地质条件较复杂的区域 ，其 帷幕灌浆孔的裂隙 中 洗，应按规范要求或通过现场试验确定的
方法进行。
４ 、帷幕灌浆质量检查应以检查孔压水试验成果为主。检查 孔的数量为灌浆孔总数的 １ ％ Ｏ 。检查孔压水试验应在该部位灌
浆结束 ｌ 后进行。 ４ ｄ
３ 、灌浆孔在灌浆前应进行钻孔冲洗，孔内沉积厚度不得超 过 ２ 。）洗压力为灌浆压力的 ８ ％ ０ｍ 中 ｃ Ｏ ，若该值大于 １Ｍａ Ｐ 时，
质量监督・ 指导 ２ 消费 ９
广西质量监督导报
时 ，钻头 正对孔位 ，安 装平整稳 固 ，钻孔前 正确埋设 孔 臼管 ， 钻杆 安装垂直 ，要用垂直仪检 测其 垂直度 ，该工作在钻进过程
灌浆，应安装在回浆管路上 ；如采用纯压式灌浆，应安装在进 浆管路上，灌浆浆液的浓度应由稀到浓，逐级变换。帷幕灌浆
３ 、帷幕灌浆采用自上而下分段灌浆法，在规定压力下，注

施工技术方案申报表
（陕方建[2014]技案011号）
合同名称：旬邑县柏岭寺水库大坝工程施工合同合同编号：XYX,BLSSK-SN/JS-Ⅰ
致：陕西省水利工程建设监理有限责任公司旬邑县柏岭寺水库枢纽工程监理部
我方今提交旬邑柏岭寺水库混凝土重力坝廊道排水孔及固结（接触）灌浆施工组织方案（名称及编码）的：
□施工组织设计
□√施工技术方案
□工程测量施测计划和方案
□工程放样计划
□专项试验计划和方案
□试验报告
请贵方审批。
承包人：陕西方圆建工集团有限公司
项目经理：
日期：2014年12月23日
监理机构将另行签发审批意见。 Nhomakorabea监理机构：
签收人：
日期：年月日
说明：本表一式4份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。

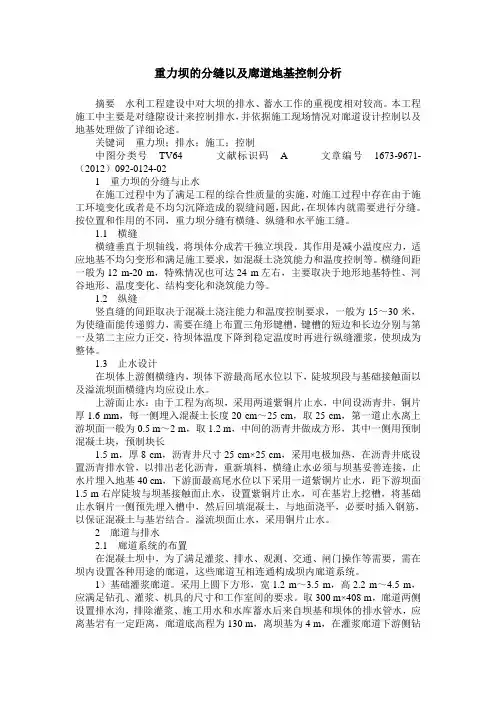

重力坝的分缝以及廊道地基控制分析摘要水利工程建设中对大坝的排水、蓄水工作的重视度相对较高。

本工程施工中主要是对缝隙设计来控制排水，并依据施工现场情况对廊道设计控制以及地基处理做了详细论述。

关键词重力坝；排水；施工；控制中图分类号TV64 文献标识码 A 文章编号1673-9671-（2012）092-0124-021 重力坝的分缝与止水在施工过程中为了满足工程的综合性质量的实施，对施工过程中存在由于施工环境变化或者是不均匀沉降造成的裂缝问题，因此，在坝体内就需要进行分缝。

按位置和作用的不同，重力坝分缝有横缝、纵缝和水平施工缝。

1.1 横缝横缝垂直于坝轴线，将坝体分成若干独立坝段。

其作用是减小温度应力，适应地基不均匀变形和满足施工要求，如混凝土浇筑能力和温度控制等。

横缝间距一般为12 m-20 m，特殊情况也可达24 m左右，主要取决于地形地基特性、河谷地形、温度变化、结构变化和浇筑能力等。

1.2 纵缝竖直缝的间距取决于混凝土浇注能力和温度控制要求，一般为15～30米，为使缝面能传递剪力，需要在缝上布置三角形键槽，键槽的短边和长边分别与第一及第二主应力正交，待坝体温度下降到稳定温度时再进行纵缝灌浆，使坝成为整体。

1.3 止水设计在坝体上游侧横缝内，坝体下游最高尾水位以下，陡坡坝段与基础接触面以及溢流坝面横缝内均应设止水。

上游面止水：由于工程为高坝，采用两道紫铜片止水，中间设沥青井，铜片厚1.6 mm，每一侧埋入混凝土长度20 cm～25 cm，取25 cm，第一道止水离上游坝面一般为0.5 m～2 m，取1.2 m，中间的沥青井做成方形，其中一侧用预制混凝土块，预制块长1.5 m，厚8 cm，沥青井尺寸25 cm×25 cm，采用电极加热，在沥青井底设置沥青排水管，以排出老化沥青，重新填料，横缝止水必须与坝基妥善连接，止水片埋入地基40 cm，下游面最高尾水位以下采用一道紫铜片止水，距下游坝面1.5 m右岸陡坡与坝基接触面止水，设置紫铜片止水，可在基岩上挖槽，将基础止水铜片一侧预先埋入槽中，然后回填混凝土，与地面浇平，必要时插入钢筋，以保证混凝土与基岩结合。

綦江区黄沙水库枢纽工程大坝基础固结灌浆施工专项方案批准：复核：编制：黄沙水库工程枢纽及附属工程基础灌浆专项施工方案綦江区黄沙水库项目经理部2/27黄沙水库工程枢纽及附属工程基础灌浆专项施工方案目录目录 (3)1.编制目的 (5)2.编制原则 (5)3.编制依据 (5)4.适用范围 (6)5.工程概况 (6)5.1、主坝工程地质条件 (7)5.2、副坝工程地质条件 (9)6．施工总体布置 (9)6.1、制供浆系统布置 (9)6.2灌区钻孔布置 (10)7．施工进度 (11)7.1主要工程量 (11)7.2施工进度计划 (11)8.施工资源配置 (12)8.1 施工机械 (12)8.2人力资源 (13)8.3水、电系统 (13)9．施工工艺 (13)9.1抬动观测 (13)9.2盖重 (15)9.3分序 (15)9.4 钻孔 (15)9.5冲孔 (15)9.6 压水试验 (16)9.7灌浆 (16)9.7.1材料 (16)9.7.2分段 (16)9.7.3灌浆压力 (17)9.7.4浆液水灰比和变浆标准 (17)9.7.5浆灌结束标准和封孔 (17)9.8灌浆质量检查 (18)黄沙水库工程枢纽及附属工程基础灌浆专项施工方案9.9灌浆竣工资料与验收 (18)10.质量保证措施 (19)11.安全施工措施 (20)12.环境保护措施 (22)13.本工程固结灌浆施工所涉及到的强制性条文条款 (22)10劳动安全 (22)10-0-1 《水利水电工程劳动安全与工业卫生设计规范》GB50706-2011 (22)10-0-10《水利水电工程施工通用安全技术规程》SL398-2007 (23)10-0-11《水利水电工程土建施工安全技术规程》SL399-2007 (24)10-0-11《水利水电工程土建施工安全技术规程》SL399-2007 (25)10-0-13 《水利水电工程施工作业人员安全操作规程》SL401-2007 (25)12 质量检查 (26)14.附件 (27)附件1: 《灌浆工程施工现场平面布置图》 (27)附件2: 《主坝固结灌浆平面布置图》 (27)附件3：《主坝固结灌浆纵断面图》 (27)附件4: 《固结灌浆典型断面图》 (27)附件5: 《副坝固结灌浆平面布置图》 (27)附件6：《副坝固结灌浆纵断面图》 (27)4/27黄沙水库工程枢纽及附属工程基础灌浆专项施工方案綦江区黄沙水库枢纽工程大坝基础固结灌浆专项施工方案1.编制目的为切实履行綦江区黄沙水库工程枢纽及附属工程施工合同，按质保量顺利完成施工任务，做到施工过程中有章可循、避免盲目施工而造成资源浪费，结合施工现场实际情况、工程具体要求、现有施工设备、技术力量情况等条件，编制本专项方案，用以指导与规范固结灌浆施工过程的质量行为。

水库主体工程混凝土坝段、帷幕灌浆施工方案目录一、前言 (2)1.1 编制依据 (3)1.2 工程概况 (4)1.3 施工目的和意义 (5)二、混凝土坝段施工方案 (6)2.1 施工条件分析 (7)2.2 坝体结构设计 (8)2.3 混凝土浇筑方案 (9)2.4 混凝土质量控制 (10)2.5 坝体排水系统 (11)2.6 坝体观测设施 (12)三、帷幕灌浆施工方案 (13)3.1 灌浆材料选择 (15)3.2 帷幕布置设计 (16)3.3 灌浆施工设备选择 (17)3.4 灌浆施工工艺流程 (18)3.5 灌浆施工质量控制 (19)3.6 灌浆效果检测与评价 (21)四、施工期安全与质量保证措施 (21)4.1 安全生产责任制 (22)4.2 安全教育培训 (24)4.3 安全检查与隐患排查 (25)4.4 应急预案与事故处理 (27)4.5 质量管理体系建立与运行 (28)4.6 质量监督检查与验收程序 (30)五、环境保护与文明施工 (31)5.1 环境保护措施 (31)5.2 文明施工管理要求 (32)5.3 施工现场布置与管理 (33)5.4 环境监测与污染防治 (35)一、前言随着我国经济的快速发展，人民对水资源的需求越来越大，但水资源却越来越紧缺，如何合理利用水资源已成为我国面临的一个重要问题。

水库作为调节水资源的重要手段，其建设和运行管理至关重要。

本施工方案主要针对水库主体工程的混凝土坝段及帷幕灌浆施工进行详细阐述，旨在为工程建设提供有益的参考。

水库主体工程混凝土坝段是水库的重要组成部分，其结构复杂，施工难度大，质量要求高。

在混凝土坝段施工过程中，我们将严格把控材料质量、施工工艺、现场管理等环节，确保混凝土坝段的质量和安全。

帷幕灌浆施工是水库防渗处理的重要措施，通过灌入水泥浆液，形成连续的防渗帷幕，有效降低水库渗漏风险。

本次施工方案将对帷幕灌浆施工的工艺、材料、设备等方面进行全面详细的描述，为帷幕灌浆施工提供有力的技术支持。

大坝接缝灌浆施工技术方案
1.技术原理：
2.施工准备：
（1）测量：在施工前，需要对大坝的接缝进行测量，确定接缝的长度、宽度和深度。

（2）清理：首先要将接缝处的杂物、泥沙等清理干净，确保表面干燥。

（3）预处理：对于较宽的接缝，可以进行预处理，如使用披毯、护
坡等进行加固。

3.施工步骤：
（1）拌浆：按照指定的比例将灌浆材料与水混合，在搅拌机中搅拌
均匀，使其成为流动性好的浆液。

（2）注浆：将拌好的浆液注入到灌浆机中，通过注浆机控制压力，
将浆液注入到接缝处，填充接缝空隙。

注浆应从接缝的底部开始逐步灌浆，确保浆料能够充分填充整个接缝。

（3）振实：在灌浆完成后，使用振动器进行振实处理，使灌浆材料
与接缝表面紧密结合。

（4）养护：经过灌浆和振实后，要进行一定的养护。

通常情况下，
养护时间为3-5天。

4.施工注意事项：
（1）施工环境：施工过程中要确保环境温度适宜，避免在极端高温或低温情况下进行施工。

（2）施工材料：使用的灌浆材料要符合相关标准要求，并根据大坝的实际情况选择合适的材料。

（3）施工质量控制：施工过程中要进行现场质量控制，通过取样检测、材料试验等方式确保施工质量。

（4）安全施工：灌浆施工过程中要严格遵守安全规范，确保施工人员的安全。

通过以上的施工技术方案，可以有效提高大坝的密封性能和稳定性，确保大坝的安全运行。

在实际工程中，还需要根据具体情况进行合理调整和施工方案的制定。

(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）固结灌浆施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日施工组织设计（方案）报审表方案名称：项目部报审意见：项目经理：年月日工程部审核情况：审核人：年月日工程部领导审批意见：审批人：年月日JL—A002施工组织设计（方案）报（复）审表工程名称：编号：致（监理单位）：现报上施工组织设计（方案）（全套、部分），已经我单位上级技术负责人审查批准，请予审查和批准。

附：施工组织设计（方案）承包单位项目部（公章）：项目负责人：项目技术负责人：年月日专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充专业监理工程师：年月日总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充后并于月日前报来。

项目监理机构：（公章）总监理工程师：年月日注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。

建设、监理、施工单位各留一份。

目录1. 概述 01.1工程地质条件概况 01.2固结灌浆孔布置及施工方法简述 (1)2. 设计工程量 (1)3. 施工依据 (2)4. 施工布置 (2)4.1施工供水....................................... 错误!未定义书签。

4.2供电布置及施工照明............................. 错误!未定义书签。

4.3施工供风....................................... 错误!未定义书签。

4.4施工通讯....................................... 错误!未定义书签。

4.5集中制浆系统布置 (3)4.6施工排水、排污布置............................. 错误!未定义书签。

5. 施工工艺及方法 (6)5.1施工具备条件 (6)5.2施工前准备 (6)5.3灌浆方法和生产性试验 (6)5.4抬动观测装置安装及物探测试 (8)5.5施工工艺流程 (11)5.6施工方法 (16)7.灌浆材料、设备及人员的配置......................... 错误!未定义书签。

一、工程概述本项目针对某水库存在的安全隐患，包括大坝渗漏、溢洪道结构安全隐患、排沙泄水洞安全隐患、灌溉管运行不便检修等问题，对水库进行加固维修。

工程遵循现状水库的洪水标准和建筑物级别，设计洪水标准为100年一遇，校核洪水标准为500年一遇。

工程等别为等，主要建筑物级别3级，次要建筑物级别4级，地震设防烈度为7度。

二、施工组织1. 施工单位：由具备相应资质的水利工程公司负责施工。

2. 施工人员：组建专业的施工队伍，包括工程师、技术员、施工员、质检员等。

3. 施工设备：配备挖掘机、装载机、混凝土搅拌车、混凝土泵、钢筋切割机、焊接机等设备。

三、施工工艺1. 大坝加固：对大坝进行防渗处理，包括坝体加固、迎水坡护坡整修、背水坡增设排水设施等。

（1）坝体加固：采用混凝土重力坝加固，加固后坝顶路面宽度为41.6m，坝顶宽度为5.5m，迎水坡维持现状，背水坡整坡至1:3.0，平台高程36.4m，宽2.0m。

（2）迎水坡护坡整修：桩号0052～0390段、34.7～41.6m之间干砌石护坡清杂，碎石填缝整平后浇筑100厚C20素砼护面，34.7、41.6m处新建砼纵格埂各一道，坡面采用水泥砂浆抹面。

（3）背水坡增设排水设施：在背水坡增设排水设施，包括排水沟、排水孔等。

2. 溢洪道加固：对溢洪道进行加固，包括溢洪道闸门更换、溢洪道结构加固等。

（1）溢洪道闸门更换：更换溢洪道闸门，采用弧形闸门，手、电两用启闭机。

（2）溢洪道结构加固：对溢洪道结构进行加固，包括加固溢洪道闸墩、闸门等。

3. 排沙泄水洞加固：对排沙泄水洞进行加固，包括排沙泄水洞进口加固、洞身加固等。

（1）排沙泄水洞进口加固：对排沙泄水洞进口进行加固，采用混凝土重力坝加固。

（2）洞身加固：对排沙泄水洞洞身进行加固，采用钢筋混凝土结构加固。

4. 灌溉管封堵工程：对灌溉管进行封堵，确保灌溉水流畅通。

5. 导流管进口改造工程：对导流管进口进行改造，确保导流管正常运行。

《水工建筑物课程设计》-混凝土重力坝设计-重力坝课程设计《水工建筑物课程设计》题目：混凝土重力坝设计学习中心：江苏扬州市邗江区教师进修学校奥鹏学习中心[11]VIP1 项目基本资料1.1 气候特征根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位 2.6 km，校核洪水位3.0 km 。

最大冻土深度为1.25m。

河流结冰期平均为150天左右，最大冰厚1.05m。

1.2 工程地质与水文地质1.2.1坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。

（2）河床：岩面较平整。

冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。

坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。

（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。

1.2.2天然建筑材料粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。

粘土料各项指标均满足土坝防渗体土料质量技术要求。

砂石料满足砼重力坝要求。

1.2.3水库水位及规模①死水位：初步确定死库容0.30亿m3，死水位51m。

②正常蓄水位：80.0m。

注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。

表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。

特殊组合(1)为校核洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。

1.3大坝设计概况1.3.1工程等级本水库死库容0.3亿m3，最大库容未知，估算约为5亿m3左右。

根据现行《水电枢纽工程等级划分及设计安全标准》（DL5180-2003），按水库总库容确定本工程等别为Ⅱ等，工程规模为大（2）型水库。

大坝灌浆施工方案引言：一、施工前准备1.确定施工区域：根据大坝的设计要求和实际情况，确定需要进行灌浆的施工区域。

2.设计施工方案：根据施工区域的特点，设计合理的施工方案，包括灌浆材料的选择、灌浆孔的布置和施工工艺等。

3.确定施工设备和材料：根据施工方案，确定所需的施工设备和材料，如注浆机、灌浆材料和辅助设备等。

4.制定施工计划：制定详细的施工计划，包括施工时间、施工流程和工期等。

二、施工工艺1.灌浆孔布置：根据设计要求，在施工区域内确定灌浆孔的布置和深度。

通常情况下，灌浆孔的布置间距为1.5-2.5米，深度根据需要确定。

2.钻孔施工：使用钻孔机进行钻孔施工，钻孔的直径和深度根据设计要求确定。

钻孔时要确保孔口的平整和垂直。

3.清洗孔口：在钻孔施工完成后，使用高压水枪清洗孔口，除去孔口内的杂物和泥浆，确保孔口的清洁。

4.安装注浆管：将注浆管插入孔口，并用泥浆或胶水固定好，确保注浆管的密封性。

5.注浆施工：使用注浆机将灌浆材料注入注浆管内，控制注浆的速度和压力，确保灌浆材料充分填充孔口和孔隙。

6.封孔处理：等待灌浆材料凝固后，进行封孔处理，通常采用水泥砂浆进行封孔，确保孔口的密封性和稳定性。

三、施工后的检验和监控1.灌浆质量检验：对施工完成后的灌浆区域进行质量检验，包括灌浆材料的强度、密实度和封闭性等。

2.监控系统：在施工过程中，建立灌浆施工的监控系统，监测灌浆材料的流量、压力和温度等参数。

3.施工记录：及时记录施工过程中的关键数据和参数，并进行分析和总结，为施工效果的评估和改进提供参考。

结论：大坝灌浆施工是一项关键工程，需要进行详细的施工准备和施工计划。

在施工过程中，要注重施工工艺的控制和施工质量的监测，确保施工的稳定性和安全性。

同时还需要及时记录和分析施工数据，为今后的灌浆施工提供参考和改进的依据。

4
（3）灌浆 灌浆方法：固结灌浆按环间分序、环内加密的原则进行，分两个次序。其Ⅰ 序孔未完， Ⅱ序孔不得开孔。 灌浆采用单孔孔内循环， 射浆管距孔底不大于 0.5m， 全孔一次灌注。对地质条件较好的部位，可采用并联灌浆，并联孔数不超过 3 孔为宜，所有第一段灌浆塞应塞在建基面以上 0.5m 处。 压力控制：固结灌浆压力按设计规定压力施灌，在规定压力下，灌浆孔段注 入率不大于 0.4L/min，持续 30min 即可结束。 浆液配比：灌浆水灰比一般情况下采用 3：1、2：1、1：1、0.8：1、 0.6：1、0.5：1 等 6 个比级，开灌水灰比为 3：1。 灌浆压力：采用设计规定压力值，固结灌浆压力值为 0.4～0.6MPa。 变浆标准：在正常灌浆条件下，当某一级水灰比的浆液注入量达 300L 以上 或灌注时间超过 1 小时，而灌浆压力和注入率均无明显改变时，变浓一级水灰比 灌注；当注入率大于 30L/min 时，可越级变浓浆液灌注；当灌浆压力不变而注入 率明显减小或当注入率不变而灌浆压力持续升高时不得改变水灰比。 灌浆结束标准：在规定压力下，当注入率不大于 0.4L/min 时，群孔灌浆不 大于 0.8L/min 时，继续灌注 30min 即可结束灌浆。 （4）封孔 灌浆结束后，利用全孔射浆管，直接压入 0.5:1 的浓浆，置换孔内稀浆。3 天后，清除孔内浮浆及污水，用水泥砂浆或水泥进行人工封孔；遇到涌水的孔， 采取屏浆措施或采用机械压浆封孔（待回浆管返出浓浆后，取掉射浆管, 孔口循 环压浆封孔 30min 结束，压力为该孔最大灌浆压力） 。 （5）质量检查 在单元工程固结灌浆结束后， 将灌浆资料进行认真整理汇总后报送监理工程 师审核，并按监理工程师指定的位置和方法对单元固结灌浆施工质量进行检查， 对检查后的检查孔按要求进行灌浆和封孔。 检查孔采用地质回转钻机配人造金刚 石钻头造孔，孔径不小于φ38mm，深度为 2m。检查孔的数量为固结灌浆孔总数 的 5%左右。 固结灌浆的质量检查采用压水试验的方法，压水试验检查在灌浆结束 3～7 天以后进行。压水试验孔的数量为固结灌浆孔总数的 5%左右。压水试验采用单

江垭水利枢纽工程大坝坝基接触灌浆现场试验施工组织设计湖南宏禹水利水电岩土有限公司2013年3月批准：核定：校核：编写：1 工程概况江垭水利枢纽工程位于湖南省张家界市境内的澧水支流娄水中游，大坝坝址在张家界市慈利县江垭镇上游1.5km处，距慈利县城57km。

江垭水利枢纽工程坝址控制流域面积37llkm2，水库总库容17.4l亿m³,其中防洪库容7.40亿m3，多年平均年发电量7.56亿kW·h。

该工程以防洪为主，兼有发电、灌溉、航运、供水、旅游等综合效益。

于1999年完工。

江垭大坝系全断面碾压混凝土重力坝，最大坝高131m，坝顶高程245m，建基面高程114m。

自建基面至坝顶分为13台阶开挖，各台阶之间形成了砼与岸坡接触面。

原设计在施工时，布置埋设岸坡接触灌浆管系统，由于多种原因岸坡内接触灌浆管被堵均无法通水。

2009年7月15日至9月4日，湖南宏禹水利水电岩土工程有限公司对大坝岸坡接触面张开度进行了钻孔检测，通过取芯、压水试验等手段检查了砼与岸坡接触面的张开情况，并提交了《江垭大坝安全鉴定复检大坝岸坡接触面开合度检测报告》。

37个钻孔检测结果显示：钻孔中砼与基岩接触面已张开者28个，两岸岸坡接触张开率达75.7%；压水试验成果统计，46%的段次＜10Lu，49%的段次为10Lu～100Lu，＞100Lu的段次为5%。

根据张开度和透水性成果说明两岸岸坡接触面大部分已张开，具有一定的连通性，已具备实施接触灌浆条件。

但大坝建成已有10多年，原有的预埋管基本堵塞和损坏，因此，本次岸坡接触灌浆拟采用直接钻孔灌浆法。

为了确保接触灌浆处理安全可靠，先进行岸坡接触灌浆试验，确定合适的灌浆材料、压力、孔距等参数。

2 施工依据及试验目的2.1施工依据1)《江垭大坝安全鉴定复检大坝岸坡接触面开合度检测报告》，2009年；2)《水利水电工程钻探规程》SL29－2003；3)《水利水电工程钻孔压水试验规程》SL31－2003；4）《水工建筑物水泥灌浆施工技术规范》DL/T5148－2001；5）江垭大坝其他相关的设计文件和技术要求。

重力坝灌浆廊道的设置范围
1. 重力坝的结构特点，重力坝通常由混凝土等材料构成，因此
在施工过程中需要进行灌浆加固以提高坝体的整体密实性和稳定性。

根据重力坝的具体设计要求，灌浆廊道的设置范围应覆盖整个坝体，以确保灌浆作业能够覆盖到所有需要加固的部位。

2. 施工设备和工艺要求，灌浆作业需要使用特定的设备和工艺
进行，因此灌浆廊道的设置范围应考虑到施工设备的进出和操作需要，以及施工工艺对廊道空间的要求。

通常情况下，灌浆廊道的设
置范围应能够容纳灌浆设备和作业人员的操作，并保证施工作业的
顺利进行。

3. 安全和监测考虑，灌浆作业可能会对重力坝的稳定性和安全
性产生影响，因此灌浆廊道的设置范围应考虑到对坝体结构的监测
和控制需求。

通常情况下，设置范围应包括对灌浆作业过程中的监
测点和安全控制设施的布置，以确保施工作业不会对重力坝的安全
产生负面影响。

综上所述，重力坝灌浆廊道的设置范围需要综合考虑重力坝的
结构特点、施工设备和工艺要求，以及安全和监测考虑等因素，以确保灌浆作业能够有效进行并不影响重力坝的安全和稳定性。

０ 引 言
灌 浆 参数 的 确定 提 供依 据 ，这样 才 能保 证 坝体 加 工 的 质量 和 安
全。
重力坝一方面是为了适应大坝基础不均匀造成的坝体沉 陷 和施工浇筑中的温控要求 ， 要在坝体上设置横、 纵缝来将坝体分 割成一个个独立的状块 ； 另外 ， 由于坝体受到长 时间 的冲蚀 、 冻
的液压 钻 机 ， 在钻 孔 较浅 的情 况 下 ， 以使 用 风 钻进 行造 孑 。 也可 Ｌ 重 力 坝灌 浆 设备 则 主要 包 括 搅拌 机 、 压 输 浆胶 管 、 缸 灌 承 多
方便施工 的进行 ，需要在上游坝 面上建设一个专 门的帷幕灌浆 平 台以备使用。 同时， 为了能够有效 的保证灌浆平 台和重力坝可
［］ 周 君 贵． １ 浅谈 建 筑 节能 的施 工 技 巧及 技 术 措施 ［． 技 信 息 ， Ｊ科 ］
２ １（５． ０ ０１）
［］ 冉 立 明． 建 筑节 能施 工技 术 措施 ［． ２ ２ 谈 Ｊ 四川 建材 ，００４． １ ２ １（ ） ［】 徐 建 华． ３ 浅议 房屋 建 筑 节 能施 工技 术 【． 国新技 术新 产 品 ， Ｊ中 】 ２ １（ ） ００１ ． ７ ［ 朱 宏 永． ４ 】 浅谈 节 能技 术在 房 屋 建 筑 中 的应 用［． Ｊ 工程 与建 设 ， ］
技 术 研 发
Ｔ Ｃ Ｅ ＨＮ０ ＧＹ ＡＮ ＲＫ Ｔ Ｌ０ Ｄ ＭＡ Ｅ
Ｖｏ ．９ ． ， ０ ２ １１ Ｎｏ６ ２ １
浅 谈 重 力坝 灌 浆技 术
李 国昌
（ 州思 南县水务 局林 家沟 水 系工程 管理 所 ， 州 思 南 ５ ５ ０ ） 贵 贵 ６ １０
摘 要 ： 力坝 灌浆技 术对 于保证 坝体的 安全和 正常运 行有 着十 分重要 的意 义 ， 重 因此 ， 强对 重 力坝 灌浆技 术 的研 究很有 必要 。 加

重力坝坝基固结灌浆技术摘要：某重力坝坝基地质缺陷及软弱结构面对坝体应力、渗透稳定、变形稳定及整体稳定影响较大，同时爆破松动和卸荷松弛对岩体也造成一定的损害，需采取可靠的加固处理措施，其中固结灌浆是重要的处理措施之一。

坝基固结灌浆采用无盖重灌浆、有盖重补强灌浆或引管有盖重补强灌浆，较好解决了与混凝土施工的矛盾，灌浆质量满足设计要求，灌浆效果良好。

关键词：锦屏；水电站坝基；固结灌浆；盖重补强1工程概况某重力坝坝高305m，其中固结灌浆是重要的处理措施之一。

在坝基固结灌浆施工过程中，为解决固结灌浆施工对混凝土浇筑和温控工作的影响等问题，以防止产生混凝土裂缝。

2固结灌浆施工方案温控工作有极大的干扰，导致温控工作不能有效进行，混凝土产生裂缝的概率增加；拱坝因封拱要求，往往在进行一期降温或中期冷却，此时混凝土内已有因冷却形成的温度应力（拉应力），固结灌浆也会产生一定的抬动力，而混凝土全级配试验抗拉强度低于混凝土湿筛试验（标准试验）抗拉强度，实际混凝土抗裂安全系数较混凝土湿筛试验（标准试验）结果偏小，实际安全系数甚至可能小于1，在上述综合因素的作用下，盖重凝土在固结灌浆施工期间很难避免产生裂缝。

为防止混凝土裂缝，工程坝基固结灌浆主要采取以下施工方案。

1）无盖重灌浆结合0～5m浅表层加强灌浆，固结灌浆和混凝土浇筑错位施工，灌浆孔均在原无盖重灌孔中间按内插法布置，孔深5m。

2）在廊道内钻孔进行垫座基础的固结灌浆，以解决和混凝土施工干扰及温控工作等的矛盾。

3固结灌浆施工技术重力坝工程的灌浆建筑材料最好选用质量达标且在使用期限之内的硅酸盐类水泥。

水泥中砂的直径在2.5mm之内，细度模数≤2。

在施工灌浆阶段，若出现裂缝、溶洞或者断层现象，且在灌浆后压力值依旧低于预期压力，则将等级≥二级的粉煤灰与水泥浆混合，作为灌浆的原材料进行灌注，或将水泥浆换成水泥砂浆进行灌浆施工，注浆用水应符合混凝土搅拌用水标准。

在重力坝混凝土的建设强度超过70%时进行固结灌浆工作，并且固结灌浆工作在回填灌浆工作完成后的7d开始施工。

水工建筑物重力坝课程设计基本资料1.1 工程概况顺河水量丰沛，顺河中游与豫运河上游的礼河、还乡河分水岭均较单薄，并处于低山丘陵区，最窄处仅10余公里。

通过礼河、洲河及输水渠道，可通向唐山市；经还乡河、陡河可通秦皇岛市。

为解决唐山市、秦皇岛市两地区用水，国家决定修建顺河水库。

顺河水库位于河北省唐山、承德两地区交界处，坝址位于迁西县扬岔子村的顺河干流上，控制流域面积*****平方公里，总库容为25.5亿立方米。

水库距迁西县城35公里，有公路相通。

水库枢纽由主坝、电站及泄水底孔等组成，水库主要任务是调节水量，供天津市和唐山地区工农业及城市人民生活用水，结合引水发电，并兼顾防洪要求，尽可能使其工程提前竣工获得收益，尽早建成。

根据水库的工程规模及其在国民经济中的作用，枢纽定为一等工程，主坝为I级建筑物，其它建筑物按II级建筑物考虑。

1.2 水文分析1.年径流：顺河水量较充沛，顺河站多年平均年径流量为24.5亿立方米占全流域的53%，年内分配很不均匀，主要集中在汛期七、八月份。

丰水年时占全年50~60%，枯水年占30~40%，而且年际变化也很大。

2.洪水：多发生在七月下旬至八月上旬，有峰高量大涨落迅速的特点，据调查近一百年来有六次大水，其中1883年最大，由红痕估算洪峰流量约为*****―*****m/s，实测的45年资料中最大洪峰流量发生在1962年为*****m/s。

3.泥沙：本流域泥沙颗粒较粗，中值粒径0.0375毫米，全年泥沙大部分来自汛期七、八月份，主要产于一次或几次洪峰内且年际变化很大，由计算得，多年平均悬移质输沙量为1825万吨多年平均含沙量7.45公斤/立方米。

推移质缺乏观测资料。

可计入前者的10%，这样总入库沙量为20XX年万吨。

淤砂浮容重为0.9吨/立米，内摩擦角为12度。

淤砂高程157.5米。

1.3 气象条件库区年平均气温为10℃左右，一月份最低月平均产气温为零下6.8℃，绝对最低气温达零下21.7℃(1969年)7月份最高月平均气温25℃，绝对最高达39℃(1955年)，本流域无霜期较短(90―180天)冰冻期较长(120―200天)，顺河站附近河道一般12月封冻，次年3月上旬解冻，封冻期约70―100天，冰厚0.4―0.6米，岸边可达1米，流域内冬季盛行偏北风，风速可达七、八级，有时更大些，春秋两季风向变化较大夏季常为东南风，多年平均最大风速为21.5米/秒，水库吹程D=3公里。

水库大坝加固技术及防渗对策一、水库大坝加固技术1、截渗墙技术截渗墙为—截渗。

其作用是加固坝体，降低大坝浸润线出逸点，确保大坝的安全。

截渗墙技术分为两种：一种是水泥土截渗墙其造价最低；一种是混凝土截渗墙，其造价较水泥土截渗墙略高。

混凝土截渗墙是在地面上开展开槽施工，在地基中以泥浆固壁，开凿成槽形孔或连锁桩柱孔，回填防渗材料，筑成具有防渗性能的地下连续墙。

水泥土搅拌桩截渗技术是利用多头小直径深层搅拌机具把水泥浆喷入土体并搅拌形成水泥土，以水泥为固化剂，固化剂和土体之间发生物理化学反应，使土体固结成具有良好整体性、稳定性、不透水性，并具有一定强度的水泥土截渗墙，以到达截渗的目的。

2、高压喷浆技术在水库大坝的防渗加固工程中，高压喷射灌浆技术与常规舲防渗墙相比，可不同程度地降低工程造价，具有开挖量小,施工方便，占地少，对临近建筑物影响小等特点。

此项技术很大程度地提高了大坝的防渗抗灾能力，减轻防洪压力，对保障人民生命财产安全以及社会经济发展将起到积极的作用，其社会效益是十分明显的。

(1)钻孔与一般的钻孔一样，多采用泥浆固壁回转钻孔。

造孔过程中做好充填堵漏，使孔内泥浆保持正常循环，返出孔外，直至终孔。

跟管钻进，边钻进边跟入套管，直至终孔。

钻进时应注意保证钻机垂直，偏斜率宜W1%；下入喷射杆。

泥浆固壁的钻孔可以将喷射杆直接下入孔内，直至孔底。

(2)墙体位置确实定根据设计要求平整好场地，要求场地内地下无障碍物,对某些作业地基软，不平整，有可能引起整机翻倒引起的事故的地段，一定要采取防范措施，在平整场地上对墙体中心线开展测量定位。

(3)喷墙管理应控制好掘进速度和灌浆压力、提升速度，送气量的大小应使浆液成沸腾状为宜。

灌浆阶段浆液不能发生离析和不允许发生断浆现象，保证墙体均匀，无夹心层，若发生管道堵塞或因故短暂停机,应迅速抢修。

3、灌浆治漏加固技术(1)坝体、坝基帷幕灌浆主要充填漏洞和缝隙，防渗裁漏，通过灌浆加固，形成防渗体。
