《液晶电视机原理与维修》期中考试试卷(100)

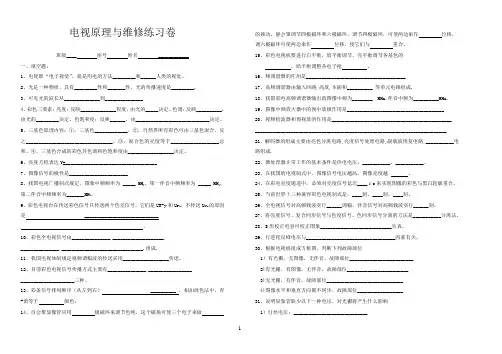

电视原理与维修练习卷班级____ 座号姓名 ____________一、填空题：1、电视即“电子视觉”，就是用电的方法_________和______人类的视觉。

2、光是一种物质，具有_________性和_______性，光的传播速度是_________.3、可见光的波长从______________到_______________4、彩色三要素：亮度：反映______________程度，由光的_____决定。

色调：反映__________，由光的_________决定。

色饱和度：反映______，由_____________________________决定。

5、三基色原理内容：①，三基色_____________，②，自然界所有彩色可由三基色混合，反之__________________________________。

③，混合色的亮度等于___________________总和。

④，三基色合成的彩色其色调和色饱和度由__________________决定。

6、亮度方程表达Y=____________________________________7、图像信号的极性是_______________________8、我国电视广播制式规定，图象中频频率为 _____ MH Z，第一伴音中频频率为 _____ MH Z，第二伴音中频频率为_______MH Z。

9、彩色电视台在传送彩色信号只传送两个色差信号，它们是UR-y和U B-y，不传送U G-y的原因是 _____________________________。

10、彩色全电视信号由_______________,____________________,_______________,________________________________.组成.11、我国电视体制规定视频调幅波的传送采用__________________传送。

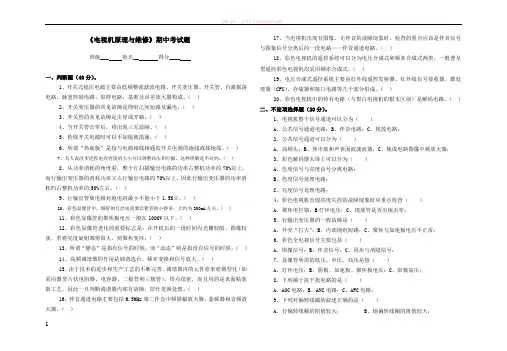

《电视机原理与维修》期中考试题班级___ 姓名__ 得分____一、判断题（40分）。

1、开关式稳压电源主要由低频整流滤波电路、开关变压器、开关管、自激振荡电路、脉宽控制电路、取样电路、基准及误差放大器构成。

（）2、开关变压器的常见故障是绕组之间短路及漏电。

（）3、开关管的常见故障是击穿或开路。

（）4、当开关管击穿后，将出现三无故障。

（）5、检修开关电源时可以不加隔离措施。

（）6、所谓“热底板”是指与电源相线相通的开关电源的地线或接地端。

（）7、有人说改变逆程电容容量的大小可以调整高压和行幅，这种理解是不对的。

（）8、从功率消耗的角度看，整个行扫描输出电路的功率占整机功率的70%以上，而行输出变压器的消耗功率又占行输出电路的70%以上，因此行输出变压器的功率消耗约占整机功率的50%左右。

（）9、行输出管集电极对地电阻最小不能小于1.5KΩ。

（）10、彩色显像管中，细管的灯丝电流要比粗管的小得多，大约为300mA左右。

（）11、彩色显像管的聚焦极电压一般在1000V以下。

（）12、彩色显像管老化的重要标志是：在开机后的一段时间内光栅较暗、图像较淡，若将亮度旋钮调得很大，则聚焦变坏。

（）13、所谓“静态”是指有信号的时候，而“动态”则是指没有信号的时候。

（）14、高频调谐器的作用是调谐选台、频率变换和信号放大。

（）15、由于技术的进步和生产工艺的不断完善，调谐器内的元件愈来愈微型化（如采用微型片状电阻器、电容器、二极管和三极管），焊点很密，而且用的是表面贴装新工艺，因此一旦判断调谐器内部有故障，即作更换处理。

（）16、伴音通道电路主要包括6.5MHz第二伴音中频限幅放大器、鉴频器和音频放大器。

（）17、当电视机出现有图像、无伴音的故障现象时，检查的重点应该是伴音信号与图象信号分离后的一段电路——伴音通道电路。

（）18、彩色电视机的遥控系统可以分为电压合成式和频率合成式两类，一般普及型遥控彩色电视机均采用频率合成式。

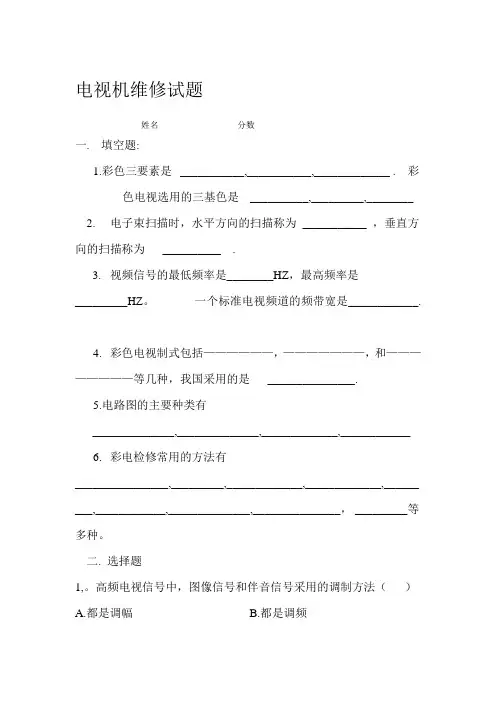

电视机维修试题姓名_______________ 分数________________一. 填空题:1.彩色三要素是___________,___________,_____________ . 彩色电视选用的三基色是__________,_________,________ 2. 电子束扫描时，水平方向的扫描称为___________ ，垂直方向的扫描称为__________ .3. 视频信号的最低频率是________HZ，最高频率是_________HZ。

一个标准电视频道的频带宽是____________.4. 彩色电视制式包括——————，———————，和————————等几种，我国采用的是_______________.5.电路图的主要种类有______________,______________,_____________,____________6. 彩电检修常用的方法有________________,_________,_____________,_____________,______ ___,____________,______________,_______________， _________等多种。

二. 选择题1,。

高频电视信号中，图像信号和伴音信号采用的调制方法（）A.都是调幅 B.都是调频C.分别是调幅和调频D.分别是调频和调幅2.色调是指彩色的（）A.种类B.深浅C.明亮程度D.对比度3.由等量红，绿，蓝三个基色两两相加混色所形成的彩色分别是（）A.黄，白，青B.紫，黄，青C.红，黄，绿D.紫，蓝，青4 高频调谐器的作用不包括下列哪一种（）A.解调B.选频C.放大D.混频5.兼容制彩色电视系统中，发送端传送的信号是（）A. R, G, BB. Y, R-Y B-Y.C. Y ,R-Y, G-YD. Y, G-Y, B-Y三．彩电收看过程中出现操作失误而呈现一些电视信号无彩色，应如何调整？四．彩电收看过程中出现操作失误而呈现所有电视信号声音异常现象，应如何快速调整？五．简述三基色原理的主要内容。

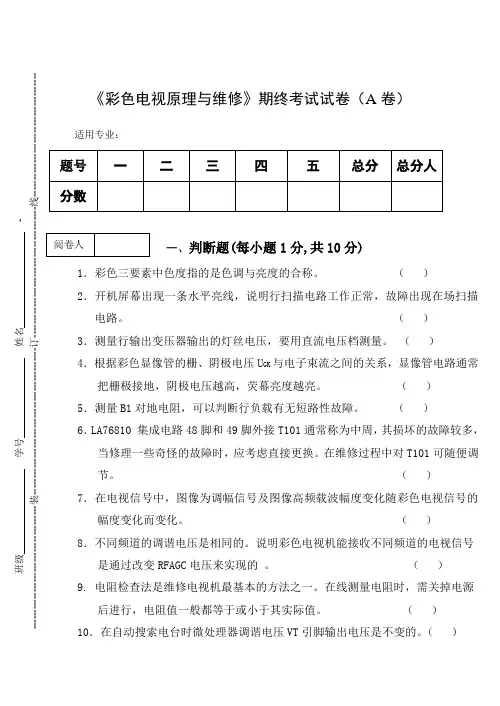

适用专业：一、判断题(每小题1分,共10分)1．彩色三要素中色度指的是色调与亮度的合称。

（）2．开机屏幕出现一条水平亮线，说明行扫描电路工作正常，故障出现在场扫描电路。

（）3．测量行输出变压器输出的灯丝电压，要用直流电压档测量。

（）4．根据彩色显像管的栅、阴极电压U GK与电子束流之间的关系，显像管电路通常把栅极接地，阴极电压越高，荧幕亮度越亮。

（）5．测量B1对地电阻，可以判断行负载有无短路性故障。

（）6．LA76810 集成电路48脚和49脚外接T101通常称为中周，其损坏的故障较多，当修理一些奇怪的故障时，应考虑直接更换。

在维修过程中对T101可随便调节。

（）7．在电视信号中，图像为调幅信号及图像高频载波幅度变化随彩色电视信号的幅度变化而变化。

（）8．不同频道的调谐电压是相同的。

说明彩色电视机能接收不同频道的电视信号是通过改变RFAGC电压来实现的。

（）9. 电阻检查法是维修电视机最基本的方法之一。

在线测量电阻时，需关掉电源后进行，电阻值一般都等于或小于其实际值。

（）10．在自动搜索电台时微处理器调谐电压VT引脚输出电压是不变的。

（）二、单项选择题（每小题1分，共10分）1.彩色电视机三基色混色法原理采用的是（）A．直接相加混色法 B. 空间相加混色法 C. 时间相加混色法2.世界上电视制式有三种,我国采用的电视制式为( )A. NTSC制正交平衡调幅B. PAL制逐行倒相正交调幅制C. SECAM制轮行调频制3.行扫描电路中行振荡电路产生的振荡频率为( ).场振荡电路产生的频率为（）A.50HzB.15625HZzC. 60Hz4.如果高频头的波段电压VL、VH、U都为5V，工作时能测量到 ( )A.1个5V电压B.2个5V电压C.3个5V电压5.中频通道中产生的中放AGC电压是控制( )A.高频调谐器B.预中放电路C.中放电路增益6.遥控发射器发出的信号是（）A.无线电波B.红外光C.超声波7.在彩色电视机行输出电路中,如果增大行逆程电容容量,会使图像幅度( )A.增大B.减小C.不变8.电视机的伴音正常,而图象出现模糊不清,几分钟后逐步恢复正常,产生的故障原因是( )A.开关电源B.行输出电路C.显像管及附属电路9．在彩色电视机自动消磁电路中，消磁电流变化为（）A．从小到大B．从大到小C．不变10．AFT信号是用来( )A．电台信号识别B．精确调谐C．38M中频振三、多项选择题（本题共30分，多选、漏选、错选均不得分）1．彩色全电视信号由（）组成。

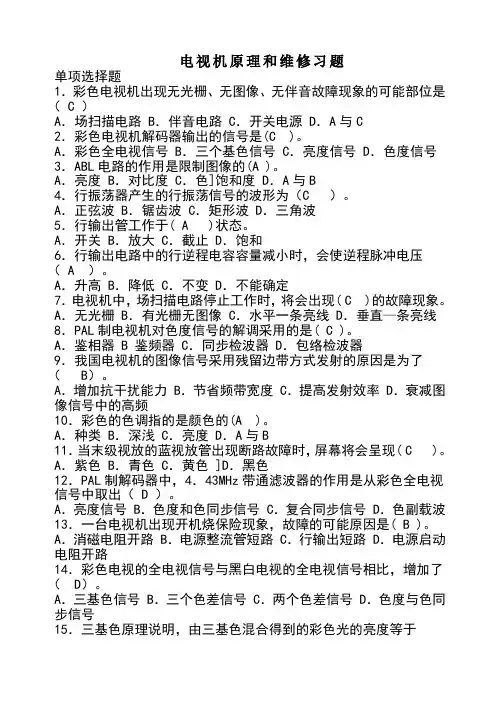

电视机原理和维修习题单项选择题1．彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（ C ）A．场扫描电路 B．伴音电路 C．开关电源 D．A与C2．彩色电视机解码器输出的信号是(C )。

A．彩色全电视信号 B．三个基色信号 C．亮度信号 D．色度信号3．ABL电路的作用是限制图像的(A )。

A．亮度 B．对比度 C．色]饱和度 D．A与B4．行振荡器产生的行振荡信号的波形为（C ）。

A．正弦波 B．锯齿波 C．矩形波 D．三角波5．行输出管工作于( A )状态。

A．开关 B．放大 C．截止 D．饱和6．行输出电路中的行逆程电容容量减小时，会使逆程脉冲电压（ A ）。

A．升高 B．降低 C．不变 D．不能确定7．电视机中，场扫描电路停止工作时，将会出现( C )的故障现象。

A．无光栅 B．有光栅无图像 C．水平一条亮线 D．垂直—条亮线8．PAL制电视机对色度信号的解调采用的是( C )。

A．鉴相器 B 鉴频器 C．同步检波器 D．包络检波器9．我国电视机的图像信号采用残留边带方式发射的原因是为了（ B）。

A．增加抗干扰能力 B．节省频带宽度 C．提高发射效率 D．衰减图像信号中的高频10．彩色的色调指的是颜色的(A )。

A．种类 B．深浅 C．亮度 D．A与B11．当末级视放的蓝视放管出现断路故障时，屏幕将会呈现( C )。

A．紫色 B．青色 C．黄色 ]D．黑色12．PAL制解码器中，4．43MHz带通滤波器的作用是从彩色全电视信号中取出（ D ）。

A．亮度信号 B．色度和色同步信号 C．复合同步信号 D．色副载波13．一台电视机出现开机烧保险现象，故障的可能原因是( B )。

A．消磁电阻开路 B．电源整流管短路 C．行输出短路 D．电源启动电阻开路14．彩色电视的全电视信号与黑白电视的全电视信号相比，增加了（ D）。

A．三基色信号 B．三个色差信号 C．两个色差信号 D．色度与色同步信号15．三基色原理说明，由三基色混合得到的彩色光的亮度等于( D )。

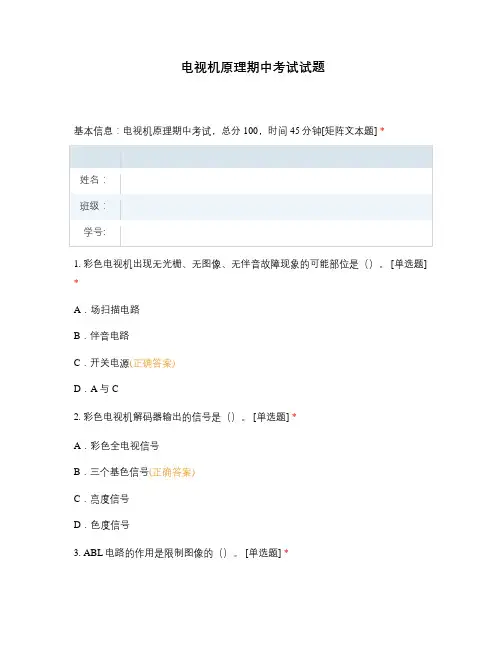

电视机原理期中考试试题基本信息：电视机原理期中考试，总分100，时间45分钟[矩阵文本题] *1. 彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是（）。

[单选题] *A．场扫描电路B．伴音电路C．开关电源(正确答案)D．A与C2. 彩色电视机解码器输出的信号是（）。

[单选题] *A．彩色全电视信号B．三个基色信号(正确答案)C．亮度信号D．色度信号3. ABL电路的作用是限制图像的（）。

[单选题] *A．亮度(正确答案)B．对比度C．色饱和度D．A与B4. 行振荡器产生的行振荡信号的波形为（）。

[单选题] *A．正弦波B．锯齿波C．矩形波(正确答案)D．三角波5. 行输出管工作于（）状态。

[单选题] *A．开关(正确答案)B．放大C．截止D．饱和6. 行输出电路中的行逆程电容容量减小时，会使逆程脉冲电压（）。

[单选题] * A．升高(正确答案)B．降低C．不变D．不能确定7. 电视机中，场扫描电路停止工作时，将会出现（）的故障现象。

[单选题] * A．无光栅B．有光栅无图像C．水平一条亮线(正确答案)D．垂直—条亮线8. PAL制电视机对色度信号的解调采用的是（）。

[单选题] *A．鉴相器B 鉴频器C．同步检波器(正确答案)D．包络检波器9. 我国电视机的图像信号采用残留边带方式发射的原因是为了（）。

[单选题] * A．增加抗干扰能力B．节省频带宽度(正确答案)C．提高发射效率D．衰减图像信号中的高频10. 彩色的色调指的是颜色的（）。

色调指颜色的类别，饱和度指颜色的深浅。

[单选题] *A．种类(正确答案)B．深浅C．亮度D．A与B11. 当末级视放的蓝视放管出现断路故障时，屏幕将会呈现（）。

[单选题] * A．紫色B．青色C．黄色(正确答案)D．黑色12. PAL制解码器中，4．43MHz带通滤波器的作用是从彩色全电视信号中取出（）。

[单选题] *A．亮度信号B．色度和色同步信号(正确答案)C．复合同步信号D．色副载波13. 一台电视机出现开机烧保险现象，故障的可能原因是(B)。

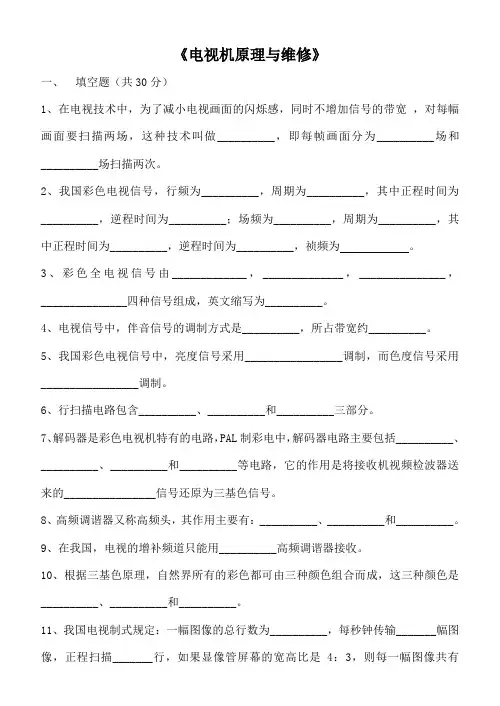

《电视机原理与维修》一、填空题（共30分）1、在电视技术中，为了减小电视画面的闪烁感，同时不增加信号的带宽，对每幅画面要扫描两场，这种技术叫做__________，即每帧画面分为__________场和__________场扫描两次。

2、我国彩色电视信号，行频为__________，周期为__________，其中正程时间为__________，逆程时间为__________；场频为__________，周期为__________，其中正程时间为__________，逆程时间为__________，祯频为。

3、彩色全电视信号由_____________，______________，_______________，_______________四种信号组成，英文缩写为__________。

4、电视信号中，伴音信号的调制方式是__________，所占带宽约__________。

5、我国彩色电视信号中，亮度信号采用_________________调制，而色度信号采用_________________调制。

6、行扫描电路包含__________、__________和__________三部分。

7、解码器是彩色电视机特有的电路，PAL制彩电中，解码器电路主要包括__________、__________、__________和__________等电路，它的作用是将接收机视频检波器送来的________________信号还原为三基色信号。

8、高频调谐器又称高频头，其作用主要有：__________、__________和__________。

9、在我国，电视的增补频道只能用__________高频调谐器接收。

10、根据三基色原理，自然界所有的彩色都可由三种颜色组合而成，这三种颜色是__________、__________和__________。

11、我国电视制式规定：一幅图像的总行数为__________，每秒钟传输_______幅图像，正程扫描_______行，如果显像管屏幕的宽高比是4：3，则每一幅图像共有________像素，图像信号的最高频率是 Hz。

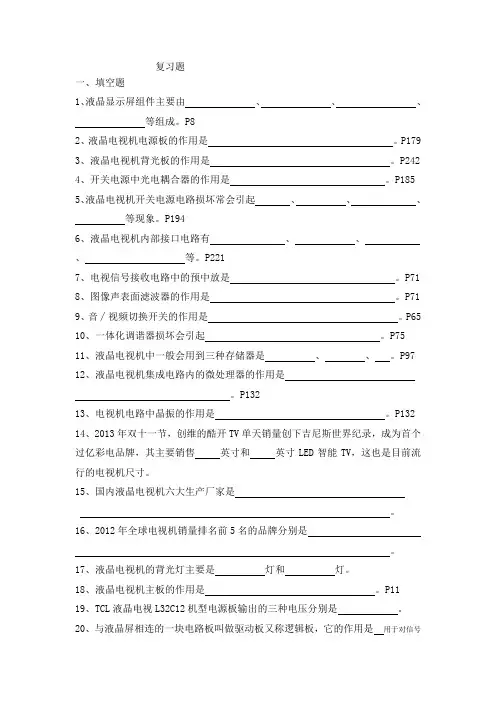

复习题一、填空题1、液晶显示屏组件主要由、、、等组成。

P82、液晶电视机电源板的作用是。

P1793、液晶电视机背光板的作用是。

P2424、开关电源中光电耦合器的作用是。

P1855、液晶电视机开关电源电路损坏常会引起、、、等现象。

P1946、液晶电视机内部接口电路有、、、等。

P2217、电视信号接收电路中的预中放是。

P718、图像声表面滤波器的作用是。

P719、音∕视频切换开关的作用是。

P6510、一体化调谐器损坏会引起。

P7511、液晶电视机中一般会用到三种存储器是、、。

P9712、液晶电视机集成电路内的微处理器的作用是。

P13213、电视机电路中晶振的作用是。

P13214、2013年双十一节，创维的酷开TV单天销量创下吉尼斯世界纪录，成为首个过亿彩电品牌，其主要销售英寸和英寸LED智能TV，这也是目前流行的电视机尺寸。

15、国内液晶电视机六大生产厂家是。

16、2012年全球电视机销量排名前5名的品牌分别是。

17、液晶电视机的背光灯主要是灯和灯。

18、液晶电视机主板的作用是。

P1119、TCL液晶电视L32C12机型电源板输出的三种电压分别是。

20、与液晶屏相连的一块电路板叫做驱动板又称逻辑板，它的作用是用于对信号处理板送来的LVDS图像数据信号、时钟信号进行处理，通过移位寄存器将图像数据信号、时钟信号变换为能对TFT-LCD液晶显示器工作状态进行控制的行列驱动信号，然后送往行列驱动电路。

21、TCL液晶电视L32C12机型的电源板电路中的保护电路有。

22、CCFL灯管的启动电压通常为的正弦交流电压，约是工作电压的2～3倍。

23、TCL液晶电视L32C12/MST6M16机型的超级全能芯片MST6M16GS-F的功能是。

24、TCL液晶电视L32C12/MST6M16机型主要电路板有。

25、液晶电视机故障现象主要有等5大方面。

P2326、电视机的3D显示技术有。

27、4K电视机是指。

28、平板电视包括等几大技术类型的电视产品。

1 电视机原理和维修习题附答案一、单项选择题1彩色电视机出现无光栅、无图像、无伴音故障现象的可能部位是c A场扫描电路B伴音电路 C开关电源 DA与C 2彩色电视机解码器输出的信号是b 。

A彩色全电视信号 B三个基色信号 C亮度信号 D色度信号3ABL电路的作用是限制图像的a 。

A亮度 B对比度 C色饱和度 DA与B4行振荡器产生的行振荡信号的波形为c 。

A正弦波 B锯齿波 C矩形波 D三角波5行输出管工作于a 状态。

A开关 B放大 C截止 D饱和6行输出电路中的行逆程电容容量减小时会使逆程脉冲电压a 。

A升高 B降低 C不变D不能确定 7电视机中场扫描电路停止工作时将会出现 c的故障现象。

A无光栅B有光栅无图像 C水平一条亮线 D垂直—条亮线8PAL制电视机对色度信号的解调采用的是 c。

A鉴相器 B 鉴频器 C同步检波器D包络检波器 9我国电视机的图像信号采用残留边带方式发射的原因是为了b 。

A增加抗干扰能力 B节省频带宽度 C提高发射效率 D衰减图像信号中的高频10彩色的色调指的是颜色的 a。

A种类 B深浅 C亮度 DA与B11当末级视放的蓝视放管出现断路故障时屏幕将会呈现c 。

A紫色 B青色 C黄色D黑色12PAL制解码器中443MHz带通滤波器的作用是从彩色全电视信号中取出b 。

A亮度信号 B色度和色同步信号 C复合同步信号 D色副载波13一台电视机出现开机烧保险现象故障的可能原因是 b。

A消磁电阻开路D电源整流管短路 C行输出短路 D电源启动电阻开路14彩色电视的全电?有藕庞牒诎椎缡拥娜缡有藕畔啾仍黾恿薲。

A三基色信号B三个色差信号 C两个色差信号 D色度与色同步信号15三基色原理说明由三基色混合得到的彩色光的亮度等于 d。

2 A红基色的亮度B绿基色的亮度 C蓝基色的亮度 D三个基色亮度之和 16电视图像的清晰度主要由a决定。

A亮度信号 B色度信号 C同步信号 D亮度与色度信号17普及型彩色电视机中亮度与色度信号的分离是采用a 分离方式完成的。

液晶电视机考试试卷__至___学年第1学期专业班级____________ 姓名____________ 考号_____ 共 2 页第__1__页（装订线内不 准答题）命题教师___熊卓列__审核________________________ 课程名称 电视原理 考查 适用专业班级 15电子 考试形式 开卷 题号 一 二 三 四 五 六 七 总分 计分 一、选择题（每题2分，共计40分） 1、任意一种彩色光均可用 、色调、色饱和度来表示，其中 色饱和度为零。

2、在电视系统中，图像的分解是将每帧图像分解成 场，每场再进行水平、垂直两个方向扫描，其中场频、行频分别为 。

3、在彩色电视信号传输过程中，亮度信号和三基色信号均以电压形式表示时，亮度方程的电压形式为E Y ＝0.30 +0.59E G + E B 4、在彩色电视系统中，采用色差信号 作为色度信号的两个分量。

两个色差信号均占用 频带宽度。

5、在PAL 电视制式中，对色度信号的 分量逐行倒相，可使相邻两行的 失真互补，实现减少色调畸变。

6、在电视系统中，视频信号频率低，不适应直接向远距离传送，必须在传送前将其调制到较高频率载波上。

为此，图像信号调制一般采用 方式，而伴音信号第一步采用 方式。

7、准分离式中频放大器采用两个 进行选频，分离出38MHZ 图像中频和31.5MHZ 伴音第一中频信号；图像检波采用 检波。

8、普通电视机中，亮度与色度信号是通过 进行分离，而在高档机中采用 进行分离，以减小其相互间串拢和亮度信号中高频分量损失。

9、在单片TV 信号处理集成电路中，引入 控制，即采用 两条串行总线来完成各种不同控制。

10、液晶显示器件的发光是依靠 光源；而彩色等离子体显示（PDP ）是利用惰性气体放电产生紫外线激发 发出基色光而实现彩色显示。

（装 订 线 内 不 准 答 题）。

（2012-2013学年度）电视机原理与维修期终试题姓名____________班级分数____________一、选择题1、高频电视信号中、图象信号和伴音信号采用的调制方式分别是（）。

A、都是调幅B、都是调频C、分别为调频、调幅D、分别为调幅、调频2、彩色的色调指彩色的（）。

A、深浅B、种类C、明亮程度D、对比度3、用三基色混合而成的彩色的亮度等于（）。

A、红基色的亮度B、绿基色的亮度C、蓝基色的亮度D、各基色亮度的和4、由等量的红、绿、蓝三个基色两两相加混色所形成的彩色分别是（ )。

A、黄青紫B、青紫黄C、紫黄青D、紫青黄5、彩色电视信号中作为色度信号传输的是（）。

A、三个基色信号B、二个基色信号C、二个色差信号D、三个色差信号6、电路方框图所不能体现的是（）。

A、电路的组成B、电路的功能C、各部电路的联系D、信号的流程和处理过程E电路的原理。

7、高频调谐器调谐电压VT的正常变化范围是（）。

A、0-5VB、0-12VC、0-20VD、0-30V8、电视机光栅正常但无图象，无伴音应重点检查（）。

A、伴音电路B、亮度电路C、调谐器和中放电路D、解码电路9、能测量中放电路调频特性的仪器是（）。

A、扫频仪B、示图器C、万用表D、晶体管特性测试仪10、若其他电路正常，预中放管开路，引起的故障现象为( )。

A、光栅正常，无图无声B、光栅正常，有图无声C、光栅正常，无图有声D、无光栅而有伴音11、AGC电路的控制顺序预是（）。

A、先控制器高放、再控制器中放B、先控制器中放、再控制器高放C、中放、高放同时控制D、上述三种顺序都有可能12、声、像分离采用的分离方法是（）。

A、频率分离B、幅度分离C、相位分离D、脉宽分离13、伴音中频限幅放大器的作用是（）。

A、抑制伴音调幅信号的寄生调幅B、抑制伴音调频信号的寄生调幅C、限制伴音中频放大器输出信号幅度过大D、以上三种都可能。

14、PAL制解码器中梳状滤波器的作用是（）。

《液晶电视机原理与维修》期末考试试卷班级：姓名：成绩：一、选择题：（每小题3分，分共计30分，每题的备选答案中，有且只有1个答案符合题意）1．液晶体在常态下处于（）A ．液态B．固态C．气态D．液晶2．三基色信号是指（）A ．R、B、G B．R-Y、B-Y、G-Y C ．Cr、Cb 、Y D．V、U、Y3．下列电路中，液晶电视机区别于普通显像管电视机的电路是（）A．显示器及显像电路B．电视信号接收电路C．电视伴音电路D．视频解码电路4．高频调谐器输出的图像中频信号频率为（）A．38MHZ B．31.5MHZ C．6.5MHZ D．4.43MHZ5．为液晶显示器的每个像素提供控制电压的晶体管是被制成薄膜型贴在基板上，因此称为薄膜晶体管，简称TFT液晶显示器。

这里的晶体管具体是指（）A．晶体三极管B．晶体二极管C．场效应管D．集成芯片6．我国采用的电视信号制式为（）A．PAL B．NTSC C．SECAM D．PLL7．液晶电视机显示器采用背光技术，其冷阴极荧光灯的工作电压为（）A．0-12V B．110-190V C．500-1000V D、11000-27000V8．视频检波器的输出第二伴音信号为( ) A．6 MHz B．6.5 MHz C．31.5 MHz D．38 MHz9．色度信号采用的调制方式是（）A．调幅调制B．调频调制C．调相调制D．正交平衡调幅调制10．I2C总线信号的平均电压是（）A．2.6V B．3.5V C．4.2V D．5V二、多项选择题：（每小题2.5分，分共计10分，每题的备选答案中，有两个或两个以上符合题意答案，请将其编号分别埴写在相应的括号里。

错选或多选均不能得分)11．彩色全电视信号的组成包括有( ) A．亮度居号B．色度信号C．色同步信号D．同步信号E．消隐信号12．液晶电视的图像控制信号主要是指( ) A．图像数据信号B．有效指示信号C．点时钟信号D．水平同步信号E．垂直同步信号13．彩色的三要素是指( ) A．亮度B．清晰度C．色调D．对比度E．色饱和度14．一体化高频调谐器主要包含( ) A．高放电路B．混频电路C．中频放大电路D．视频检波电路E．伴音鉴频电路三、填空题：（每空1分，共计20分）15．液晶体有四个相态，分别为，，，。

一、填空题（每小题3分，共30分）1、在液晶彩色电视机开关电源电路中，熔断器又称 。

2、光电耦合器的主要作用是 。

3、开关管是一个 。

4、桥式整流堆的主要作用是 。

5、升压变压器的作用是 。

6、PWM 控制芯片的主要作用是 。

7、逆变器电路是一种专门为背光灯管提供 的电路。

8、液晶电视机的显示屏是采用 材料制作而成的。

9、开关电源电路是为电视机整机提供 的功能单元。

10、开关电源电路中互感滤波器的作用是 。

二、选择题（每小题5分，共25分）1、如图1所示，该晶体管的封装形式为（ ）A 、SOT －23B 、SOT －89C 、SOT －143D 、SOT －2522、如图2所示，该芯片属于哪种封装形式（ ）A 、小外形封装集成电路（SOP ）B 、双列直播式封装形式（DIP ）C 、有引线塑封芯片载体形式（PLCC ）D 、方形扁平封装芯片载体形式（QFP ）图1图2 《液晶彩色电视机原理与维修》期末考试试卷3、如图3所示，下图所示为哪种贴片电容A 、瓷介电容器B 、钽电解电容器C 、铝电解贴片电容器D 、云母贴片电容器4、下列说法错误的是（ ）A 、逆变器电路不是给背光灯提供电源的，B 、液晶电视机的尺寸越大，其所需背光灯的数量越多，C 、背光灯不亮会出现黑屏的现象，D 、逆变器电路的变压器是升压变压器5、TL431具有什么功能（ ）A 、开关电源的开关振荡电路B 、交流输入电路C 、误差取样电路D 、稳压控制电路三、从实物图中说明下列为哪种元件（每小题3分，共24分）1、 2、3、 4、5、 6、图3四、问答题（共21分）1、请完善电视机扫描电路方框图。

（6分）2、逆变器电路由哪四部分组成，各部分有何作用？（10分）3、下图为什么电视机元器件并简述下图器件的作用。

（5分）。

龙江县职教中心期中试题（电子技术应用类专业）（本试卷满分100分，考试时间90分钟）一．填空题（每空1分，共30分）1．显像管主要构造是_______和______。

2．描述黑白图像的几个参数为_________、_________、_________、_________、_________。

3．我国电视制式规定，图像信号带宽为________MHZ 伴音载频比图像载频高________MHZ带宽为________MHZ每个频道带宽为________MHZ。

4．我国使用________频段和_________频段传送电视信号；可容纳________频道；9频道属于________频段，频率范围为________MHZ。

5.我国规定电视伴音信号用________方式调制，并且采用________方式发射。

6．在电视技术中，扫描方式可分为________和________两种，我国采用_______方式。

7．黑白全电视信号包括_______信号_______信号_______信号_______信号和_______信号8．调制后的电视信号称为________信号。

9．国际无线电咨询委员会认可的黑白电视制式有_________种，我国采用__________制。

10. 光是一种物质，其空间传播速度为________米/秒二．简答题（每题5分，共25分）11、绝对黑体12、调频13、残留边带制14、色15、像素三．简答题（共20分）16、什么是彩色三要素，分别由什么决定？（6分）装订线17、隔行扫描的关系是什么？（4分）18、槽脉冲和前后均衡脉冲的作用是什么？（4分）19、负极性调幅的优点是什么？四、画图题（本题25分）20画出31X2B黑白显像管管脚示意图，并说明各极作用。

（要求标明显像管各极名称）（15分）21画出黑白电视机信号系统方框图。

（10分）。
