发电厂主要及辅助设备的构造和作用

发电厂的主要设备原理及作用《发电厂的主要设备原理及作用》
嘿，咱今天就来讲讲发电厂那些主要设备的原理和作用哈。

先来说说发电机吧，这玩意儿就像是个超级大的电力制造机。

你想啊，就像咱家里的小电器得插电才能工作，而发电机就是那个制造电的大家伙。

它利用电磁感应的原理，让转子在定子里面呼呼转，就跟我们小时候玩的那种旋转小玩具似的，一转起来，电就出来啦。

我记得有一次去发电厂参观，看到那巨大的发电机在那儿轰轰地转着，那场面可震撼了，感觉它就是整个发电厂的核心老大呀！
还有汽轮机呢，这东西就像是个大力士，推动着各种设备运转。

它通过蒸汽的力量，让叶轮飞速旋转，就好像一个超级大力士在拼命推着东西跑一样。

我那次在发电厂看到汽轮机的时候，就想着这要是在古代，那可就是无敌的存在呀，能推动好多好多东西呢。

再说说锅炉吧，这可是提供能量的重要角色。

它就像是个超级大的炉灶，把燃料烧得旺旺的，产生大量的蒸汽。

就像咱家里做饭要用火一样，锅炉就是给发电厂做饭的那个大火炉。

我去参观的时候，看到那熊熊燃烧的火焰在锅炉里跳动，真觉得它特别厉害，没有它可不行呀。

变压器呢，就像是个神奇的变魔术的家伙。

它可以把电压升高或者降低，就像我们变魔术一样，一会儿把东西变大，一会儿又变小。

我记得那次在发电厂，看到变压器上那些复杂的线路和设备，心里还在琢磨这到底是怎么变魔术的呢。

总之呀，发电厂的这些主要设备都有着它们独特的原理和作用，它们相互配合，才能让我们用上源源不断的电。

下次你再开灯或者用电器的时候，说不定就会想起这些厉害的设备在背后默默工作呢！嘿嘿，这就是发电厂的奇妙世界啦！。

单元三发电厂主要热力辅助设备概述单元三发电厂是一座以燃煤为燃料的火力发电厂，主要通过煤炭燃烧产生热能，进而转化为电能。

在这个发电过程中，热力辅助设备起着至关重要的作用。

本文将介绍单元三发电厂中主要的热力辅助设备，包括锅炉、汽轮机、冷凝器和循环水系统。

锅炉锅炉是单元三发电厂的核心设备之一。

它负责将煤炭燃烧产生的热能转化为水蒸汽。

锅炉采用高温、高压的工作环境，利用煤炭的燃烧产生的热能使水产生气化反应，从而转化为高温高压的水蒸汽。

锅炉根据工作压力的不同，可分为高压锅炉和超高压锅炉。

锅炉内部有大量的管道和烟道，烟气经过锅炉烟气净化系统处理后，再经由烟囱排放到大气中。

汽轮机汽轮机是将锅炉中产生的高温高压水蒸汽转化为机械能的设备。

单元三发电厂采用的是中心装置汽轮机。

中心装置汽轮机有多个级别的叶轮，通过高速旋转产生的动能将蒸汽能量转变为机械能。

汽轮机的输出轴连接发电机，使电动机旋转并产生电能。

同时，汽轮机的减压系统将高压蒸汽转化为低压蒸汽，以供其他系统使用。

冷凝器冷凝器是将汽轮机排出的末级蒸汽冷凝为液态水的设备。

冷凝器采用冷却水循环的方式，使蒸汽传热给冷却水，从而将蒸汽冷凝成水。

单元三发电厂采用的是空冷式冷凝器，即通过空气对冷却水进行散热，从而将水冷却回到液态状态。

这样，冷凝器可以实现对蒸汽的充分冷凝，并将冷凝后的水再次送回锅炉进行循环使用。

循环水系统循环水系统是单元三发电厂中一个重要的辅助设备。

它负责将冷凝器中的冷却水再次送回锅炉，以供锅炉使用。

循环水系统中包括水泵、水箱和管道系统。

水泵负责将冷却水抽送至锅炉，保证锅炉正常工作所需的冷凝水量。

水箱起到储存水源的作用，并通过管道系统与锅炉和冷凝器相连。

循环水系统的运行稳定与否，直接影响着发电厂的运行效率。

结论单元三发电厂的主要热力辅助设备包括锅炉、汽轮机、冷凝器和循环水系统。

这些设备在火力发电过程中起到至关重要的作用，实现了热能向电能的转化。

了解和掌握这些设备的工作原理和操作流程对于保证发电厂的正常运行至关重要。

电厂设备工作原理及作用
电厂设备工作原理及作用一般包括发电机组、锅炉和蒸汽轮机等设备。

1. 发电机组：发电机组是将机械能转化为电能的装置。

其工作原理是通过转子在磁场中旋转产生感应电动势，从而将机械能转化为电能。

发电机组的作用是将机械能输出为电能，供电给电网或其他用电设备使用。

2. 锅炉：锅炉是将燃料燃烧产生的热能转化为蒸汽能量的装置。

其工作原理是利用燃料的燃烧产生高温高压的燃烧气体，通过热交换将热能传递给水，使水转化为蒸汽。

锅炉的作用是提供蒸汽能量用于推动蒸汽轮机发电。

3. 蒸汽轮机：蒸汽轮机是将蒸汽能量转化为机械能的装置。

其工作原理是利用高速高压蒸汽通过喷嘴和叶片的作用产生推力，推动轴的旋转运动，从而将蒸汽的热能转化为机械能。

蒸汽轮机的作用是将蒸汽的能量转化为旋转轴的机械能，驱动发电机组产生电能。

以上是电厂设备的三个主要部分的工作原理及作用。

发电机组将机械能转化为电能，锅炉将燃料的热能转化为蒸汽能量，蒸汽轮机将蒸汽能量转化为机械能，三者协同工作实现了电厂的发电功能。

发电厂热力辅助设备概论发电厂热力辅助设备是指在发电厂中用于辅助提高热力发电效率和保障发电设备安全稳定运行的设备。

这些设备包括锅炉、蒸汽轮机、燃气轮机、热交换器、冷凝器、除氧器、再热器等。

锅炉是发电厂中最常见的热力辅助设备之一，它用来产生蒸汽，经过蒸汽轮机或燃气轮机发电。

锅炉的工作原理是利用燃料燃烧产生高温高压的燃烧气体，通过燃烧气体和水的热交换来产生蒸汽。

锅炉的性能直接影响了发电厂的热力效率和安全稳定运行。

蒸汽轮机和燃气轮机是发电厂中直接用来转换热能为机械能的设备，它们将锅炉产生的蒸汽或燃气转换为旋转动力，驱动发电机发电。

热交换器、冷凝器和除氧器则是用来提高锅炉和蒸汽轮机系统热能利用效率和保障设备安全运行的设备，它们通过热交换等方式调节热力发电系统中的温度、压力和水质等参数。

除了上述设备外，发电厂热力辅助设备还包括了很多其他类型的设备，如给水泵、循环水泵、变频器、阀门、传感器等，它们都是发电厂正常运行和高效发电的重要组成部分。

总体来说，发电厂热力辅助设备的作用是提高发电效率、降低成本、保障安全运行和延长设备寿命，是发电厂运行的关键支撑。

发电厂热力辅助设备在整个热力发电系统中扮演着至关重要的角色。

一方面，它们对于提高发电效率、降低排放、保障设备安全运行、延长设备使用寿命至关重要；另一方面，它们也直接影响着发电厂的经济性、稳定性和可靠性。

除了锅炉、蒸汽轮机、燃气轮机、热交换器、冷凝器、除氧器等核心设备外，发电厂热力辅助设备还包括给水泵、循环水泵、变频器、阀门、传感器等。

其中，给水泵是用于将水供应到锅炉内部，循环水泵则是用于循环水冷却系统。

这些泵的运行稳定性和效率会直接影响到整个发电厂系统的水循环效果和能耗。

而变频器在发电厂中的应用也十分广泛，它通过调节设备的运行速度，可有效地节约能源、延长设备寿命。

而阀门则是用来调节介质流动的方向、流量和压力，保证了系统在不同工况下的稳定运行。

另外，传感器也在发电厂中发挥着重要作用，通过感知温度、压力、流速等参数，帮助系统实时监测和控制生产过程，确保了整个系统的安全运行。

火力发电厂主要设备及其作用介绍引言火力发电是指利用燃煤、燃气等燃料，通过燃烧产生的高温高压气体推动汽轮机旋转，从而带动发电机发电的一种方式。

在火力发电厂中，主要设备起到关键的作用，保证了发电过程的顺利进行。

本文将介绍火力发电厂的主要设备，以及它们的作用。

主要设备介绍1. 燃烧设备燃烧设备是火力发电厂中最重要的设备之一，它负责将燃料燃烧产生的热能转化为高温高压气体。

常见的燃烧设备包括燃煤锅炉、燃气锅炉等。

燃烧设备的作用是通过燃料的燃烧产生的高温热量，加热锅炉中的水蒸汽，从而产生高温高压的蒸汽。

2. 锅炉锅炉是火力发电厂中非常重要的设备之一，它起到将燃烧产生的高温高压气体转化为蒸汽的作用。

锅炉通常采用水管锅炉或烟管锅炉的形式，通过将烟气或火炉中的高温气体与锅炉内的水进行热交换，将水加热为蒸汽。

蒸汽产生后，将会被送往汽轮机进行进一步的能量转换。

3. 汽轮机汽轮机是火力发电厂中最重要的设备之一，它通过接收高温高压蒸汽的能量，将其转化为机械能。

汽轮机通过转子和叶片的旋转运动，驱动发电机发电。

汽轮机的转子和叶片之间的摩擦和热力学效应使其具有高效能转化能量的能力。

4. 发电机发电机是火力发电厂中的核心设备，它将汽轮机的机械能转化为电能。

发电机通过由汽轮机带动的转子旋转，使导线在磁场中产生电动势，进而产生电流。

电流经过整流和调节后，输出为稳定的交流电，供应给电网或者供电设备使用。

5. 净化设备净化设备是用于对燃烧产生的废气进行处理的设备。

在火力发电过程中，燃烧产生的废气中会含有大量的有害物质，如二氧化硫、氮氧化物等。

净化设备的作用是通过各种化学反应和物理处理手段，将废气中的有害物质去除或转化为无害物质，减少对环境的污染。

6. 辅助设备除了上述主要设备外，火力发电厂还需要一些辅助设备来提供各种能源和支持发电过程的顺利进行。

常见的辅助设备包括给水系统、冷却水系统、循环水系统、烟气处理系统等。

这些设备的作用是为主要设备提供所需的能源和冷却介质，保证发电过程的稳定运行。

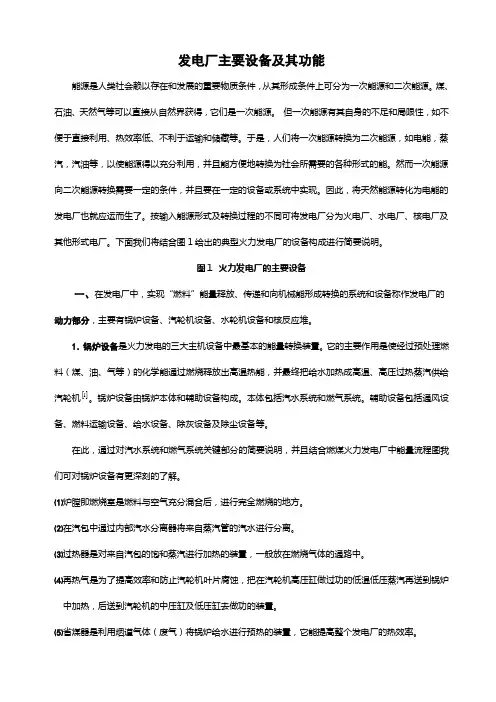

发电厂主要设备及其功能能源是人类社会赖以存在和发展的重要物质条件，从其形成条件上可分为一次能源和二次能源。

煤、石油、天然气等可以直接从自然界获得，它们是一次能源。

但一次能源有其自身的不足和局限性，如不便于直接利用、热效率低、不利于运输和储藏等。

于是，人们将一次能源转换为二次能源，如电能，蒸汽，汽油等，以使能源得以充分利用，并且能方便地转换为社会所需要的各种形式的能。

然而一次能源向二次能源转换需要一定的条件，并且要在一定的设备或系统中实现。

因此，将天然能源转化为电能的发电厂也就应运而生了。

按输入能源形式及转换过程的不同可将发电厂分为火电厂、水电厂、核电厂及其他形式电厂。

下面我们将结合图1给出的典型火力发电厂的设备构成进行简要说明。

图１火力发电厂的主要设备一、在发电厂中，实现“燃料”能量释放、传递和向机械能形成转换的系统和设备称作发电厂的动力部分，主要有锅炉设备、汽轮机设备、水轮机设备和核反应堆。

1．锅炉设备是火力发电的三大主机设备中最基本的能量转换装置。

它的主要作用是使经过预处理燃料（煤、油、气等）的化学能通过燃烧释放出高温热能，并最终把给水加热成高温、高压过热蒸汽供给汽轮机[]1。

锅炉设备由锅炉本体和辅助设备构成。

本体包括汽水系统和燃气系统。

辅助设备包括通风设备、燃料运输设备、给水设备、除灰设备及除尘设备等。

在此，通过对汽水系统和燃气系统关键部分的简要说明，并且结合燃煤火力发电厂中能量流程图我们可对锅炉设备有更深刻的了解。

⑴炉膛即燃烧室是燃料与空气充分混合后，进行完全燃烧的地方。

⑵在汽包中通过内部汽水分离器将来自蒸汽管的汽水进行分离。

⑶过热器是对来自汽包的饱和蒸汽进行加热的装置，一般放在燃烧气体的通路中。

⑷再热气是为了提高效率和防止汽轮机叶片腐蚀，把在汽轮机高压缸做过功的低温低压蒸汽再送到锅炉中加热，后送到汽轮机的中压缸及低压缸去做功的装置。

⑸省煤器是利用烟道气体（废气）将锅炉给水进行预热的装置，它能提高整个发电厂的热效率。

「火力发电厂主要设备及其作用介绍」火力发电厂是利用化石燃料来产生电能的设施，它们在现代社会中起着重要的作用。

而火力发电厂的主要设备是确保其正常运行和发电效率的关键组成部分。

下面将详细介绍火力发电厂的主要设备及其作用。

1.燃料供应系统：燃料供应系统负责将燃料供应给火力发电厂。

这包括原料的输送、储存和预处理等工作。

主要设备包括燃煤输送机、仓储设备、燃料破碎机、煤气化炉等。

燃料供应系统的目标是确保燃料的稳定供应和质量，以提高发电效率和降低排放。

2.锅炉系统：锅炉系统是火力发电厂的核心设备，它用于将燃料燃烧产生的热能转化为高温高压的蒸汽。

主要设备包括燃烧室、燃烧器、锅炉管道和烟囱等。

锅炉系统的作用是将燃料的化学能转化为热能，并将热能传递给蒸汽，以驱动汽轮机进行发电。

3.蒸汽涡轮机：蒸汽涡轮机是火力发电厂中的关键设备，它通过接收来自锅炉系统的高温高压蒸汽转化为旋转动能。

旋转动能通过轴传输到发电机组，产生电能。

蒸汽涡轮机的转速和功率可以根据实际需求进行调节，以确保发电系统的稳定运行。

4.发电机：发电机是将机械能转化为电能的设备，它是火力发电厂中最重要的设备之一、发电机由转子和定子组成，通过磁场的相互作用使得转子在定子中感应出电流。

主要设备包括转子、定子、铁心和绕组等。

发电机的功率和电压可以根据实际需求进行调节。

5.冷却系统：冷却系统用于控制火力发电厂设备的温度，并防止其过热。

主要设备包括冷却塔、冷却水循环系统和冷却泵等。

冷却系统的作用是有效散热，保护设备的正常运行，并减少资源的浪费。

6.排放控制系统：排放控制系统用于控制火力发电厂的废气和废水排放，以减少对环境的污染。

主要设备包括烟囱、脱硫装置、脱硝装置和除尘装置等。

排放控制系统的作用是去除废气中的有害物质和颗粒物，使废气排放符合环保标准。

总之，火力发电厂的主要设备包括燃料供应系统、锅炉系统、蒸汽涡轮机、发电机、冷却系统和排放控制系统等。

它们相互配合，确保火力发电厂的正常运行，高效发电，并尽量减少对环境的影响。

火力发电厂主要设备及其作用介绍一次风机：干燥燃料，将燃料送入炉膛，一般采用离心式风机。

送风机：克服空气预热器、风道、燃烧器阻力，输送燃烧风，维持燃料充分燃烧。

引风机：将烟气排除，维持炉膛压力，形成流动烟气，完成烟气及空气的热交换。

磨煤机：将原煤磨成需要细度的煤粉，完成粗细粉分离及干燥。

空预器：空气预热器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置。

提高锅炉效率，提高燃烧空气温度，减少燃料不完全燃烧热损失。

空预器分为导热式和回转式。

回转式是将烟气热量传导给蓄热元件，蓄热元件将热量传导给一、二次风，回转式空气预热器的漏风系数在8～10％。

炉水循环泵：建立和维持锅炉部介质的循环，完成介质循环加热的过程。

燃烧器：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使煤粉能迅速稳定的着火，同时使煤粉和空气合理混合，达到煤粉在炉迅速完全燃烧。

煤粉燃烧器可分为直流燃烧器和旋流燃烧器两大类。

汽轮机本体.s.. .. . ..汽轮机本体是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。

它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。

汽轮机本体由固定部分（静子）和转动部分（转子）组成。

固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。

转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。

固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。

汽缸是约束高压蒸汽不得外泄的外壳。

汽轮机本体还设有汽封系统。

汽轮机：汽轮机是一种将蒸汽的热势能转换成机械能的旋转原动机。

分冲动式和反动式汽轮机。

给水泵：将除氧水箱的凝结水通过给水泵提高压力，经过高压加热器加热后，输送到锅炉省煤器入口，作为锅炉主给水。

高低压加热器：利用汽轮机抽汽，对给水、凝结水进行加热，其目的是提高整个热力系统经济性。

除氧器：除去锅炉给水中的各种气体，主要是水中的游离氧。

凝汽器：使汽轮机排汽口形成最佳真空，使工质膨胀到最低压力，尽可能多地将蒸汽热能转换为机械能，将乏汽凝结成水。

火力发电厂辅助设备及系统首先是给水系统，这个系统主要包括水处理设备、给水泵、给水加热装置等设备，用于将原水经过处理后送入锅炉内产生蒸汽。

其次是除灰系统，燃煤发电厂燃烧过程中会产生大量的灰渣，这些灰渣需要及时清除，避免对设备造成损坏。

为此，发电厂需要配备除灰设备，包括除灰器、输灰管道等设备。

第三是烟气处理系统，燃煤发电厂烟气中含有大量的有害气体和颗粒物，为保护环境及人体健康，需要配置烟气脱硫、脱硝、除尘等设备，对烟气进行净化处理。

另外，还需要配备通风与空调系统、冷却系统、发电厂自动化控制系统等设备，以确保发电厂设施的安全、高效运行。

这些辅助设备及系统在火力发电厂中同样扮演着重要的角色，虽然不如锅炉、汽轮机等主要设备那样引人注目，但却是保障发电厂正常运行的重要组成部分。

只有这些设备和系统发挥作用，才能确保火力发电厂能够持续稳定地向电网输送电能，为人们的生产生活提供充足的电力支持。

火力发电厂作为重要的能源供应设施，辅助设备及系统的作用不可忽视。

除了以上提到的给水系统、除灰系统、烟气处理系统、通风与空调系统、冷却系统和自动化控制系统外，火力发电厂还需要配备其他辅助设备及系统来确保其正常运行。

其中一个重要的辅助设备是燃料供给系统。

火力发电厂需要长期稳定的燃料供应，因此需要配备专门的煤、天然气或石油供给系统。

这些系统包括燃料输送带、燃料储存设备、燃料加工设备等，确保燃料源源不断地供给到锅炉内进行燃烧。

另一个重要的设备是电力变压器站。

发电厂通过汽轮机的发电产生的电能需要通过变压器提高电压才能输送到输电网上。

电力变压器站负责将发电厂产生的电能升压至适合长距离输送的高压水平，然后接入输电网中。

火力发电厂还需要配备给排水系统，这是为了处理锅炉和汽轮机产生的废水和废热。

给排水系统包括冷却塔、冷却水循环系统、废水处理系统等设备，用于处理发电过程中产生的废水和废热，防止对周围环境造成污染。

另外，发电厂还需要配备压缩空气系统。
