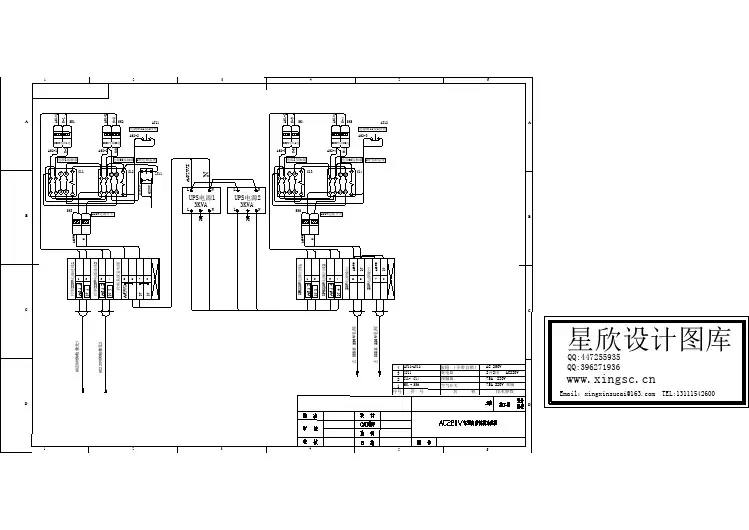

双电源自动转换开关工作原理
双电源自动转换开关是一种新的双电源技术,它可以根据电源的
可用性自动将电路从一个电源转换到另一个电源。
双电源自动转换开
关减少了系统故障并保护了负载,通常应用于电力系统,生活人家,
运营商,工厂,学校,医院,航空公司等。
双电源自动转换开关由一个微处理器(MCU),I/O口,电源管理单元(PMU),时钟源,内部EEPROM存储器以及其它电路组件组成。
微处理器负责处理具体的任务,如拓扑激活,检测输入电源的可用性,监测功耗,激活输出等。
I/O口提供与外部电路之间的信号传输,例如重置信号,故障信号,电源状态等。
而PMU负责管理双电源之间的切换,内部EEPROM用来存储双电源的参数记录,时钟源则用来同步双电
源之间的时钟。
在双电源转换的过程中,首先微处理器会对电源的可用性进行检测,如果发现第一个电源不可用,则由PMU在第一个电源与第二个电
源之间切换,而I/O口用来提供输出信号以及接收负载的状态信号,
最后内部EEPROM用来记录切换电源的信息。
双电源自动转换开关能有效地保护系统免受电源不可用造成的损害,同时也为用户提供了更好的使用体验。
在今天,双电源自动转换
开关不仅限于企业级和运营商级,它也可以应用于小型的装置,如家
庭或室内的小型设备,使其能够受益于双电源自动转换开关的所有功能。
双风机双电源自动切换管理制度
是指在风机系统中使用两个电源,通过自动切换装置实现在一个电源故障时自动切换到另一个电源,以保证风机系统的连续运行和可靠性。
一、切换条件
1. 当一个电源发生故障或停电时,自动切换装置会检测到信号,并启动切换操作。
2. 在切换过程中,应保证风机系统的负载不会出现中断,切换时间应控制在合理范围内。
二、切换操作
1. 切换操作需要经过授权人员的确认,并按照操作规程进行操作。
2. 在切换过程中,应对电源进行检查,确保电源正常并符合要求。
三、切换设备维护
1. 切换设备需要定期进行维护保养,确保其正常工作。
2. 在维护过程中,应对设备进行检查和测试,并记录相关数据。
四、备份电源
1. 备份电源应与主电源相互独立,分别供应风机系统的不同部分。
2. 备份电源应定期进行检查和测试,确保其正常工作。
五、应急演练
1. 定期进行应急演练,测试系统切换的可靠性和故障处理的能力。
2. 演练结束后,对演练过程和结果进行总结和分析,并提出改进建议。
六、记录和审查
1. 对每次切换操作和维护保养进行记录,并保存相关数据和文件。
2. 定期对记录进行审查,发现问题及时处理,并进行改进。
以上是双风机双电源自动切换管理制度的主要内容,通过严格执行该制度,可以确保风机系统的连续运行和可靠性。

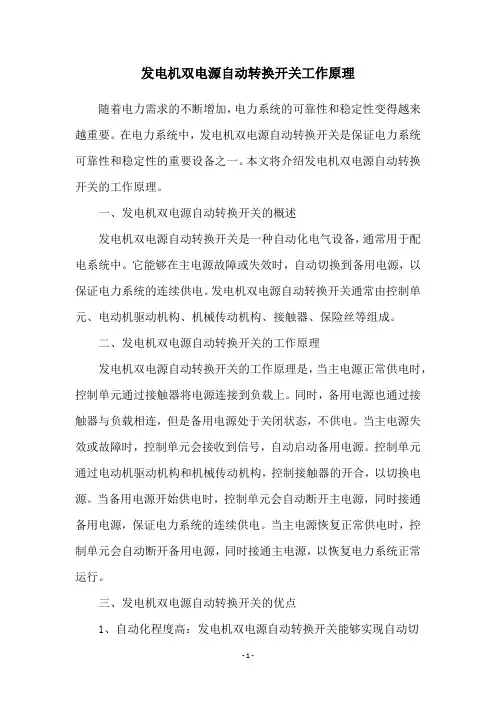

发电机双电源自动转换开关工作原理随着电力需求的不断增加,电力系统的可靠性和稳定性变得越来越重要。
在电力系统中,发电机双电源自动转换开关是保证电力系统可靠性和稳定性的重要设备之一。
本文将介绍发电机双电源自动转换开关的工作原理。
一、发电机双电源自动转换开关的概述发电机双电源自动转换开关是一种自动化电气设备,通常用于配电系统中。
它能够在主电源故障或失效时,自动切换到备用电源,以保证电力系统的连续供电。
发电机双电源自动转换开关通常由控制单元、电动机驱动机构、机械传动机构、接触器、保险丝等组成。
二、发电机双电源自动转换开关的工作原理发电机双电源自动转换开关的工作原理是,当主电源正常供电时,控制单元通过接触器将电源连接到负载上。
同时,备用电源也通过接触器与负载相连,但是备用电源处于关闭状态,不供电。
当主电源失效或故障时,控制单元会接收到信号,自动启动备用电源。
控制单元通过电动机驱动机构和机械传动机构,控制接触器的开合,以切换电源。
当备用电源开始供电时,控制单元会自动断开主电源,同时接通备用电源,保证电力系统的连续供电。
当主电源恢复正常供电时,控制单元会自动断开备用电源,同时接通主电源,以恢复电力系统正常运行。
三、发电机双电源自动转换开关的优点1、自动化程度高:发电机双电源自动转换开关能够实现自动切换电源,无需人工干预,提高了电力系统的可靠性和稳定性。
2、切换速度快:发电机双电源自动转换开关的切换速度非常快,可以在几毫秒内完成电源切换,保证了电力系统的连续供电。
3、使用寿命长:发电机双电源自动转换开关采用高品质的材料和先进的制造工艺,具有较长的使用寿命。
4、安全性高:发电机双电源自动转换开关具有较高的安全性能,能够保证电力系统的安全运行。
四、发电机双电源自动转换开关的应用领域发电机双电源自动转换开关广泛应用于配电系统、工业自动化控制系统、医疗设备、电信设备、交通信号设备等领域。
在这些领域中,电力系统的可靠性和稳定性对设备的正常运行起着至关重要的作用。

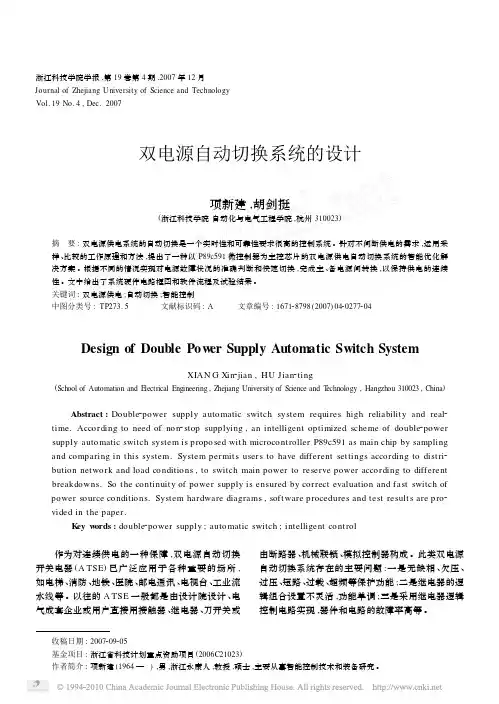

浙江科技学院学报,第19卷第4期,2007年12月Journal of Zhejiang University of Science and Technology Vol.19No.4,Dec.2007收稿日期:2007209205基金项目:浙江省科技计划重点资助项目(2006C21023)作者简介:项新建(1964— ),男,浙江永康人,教授,硕士,主要从事智能控制技术和装备研究。
双电源自动切换系统的设计项新建,胡剑挺(浙江科技学院自动化与电气工程学院,杭州310023)摘 要:双电源供电系统的自动切换是一个实时性和可靠性要求很高的控制系统。
针对不间断供电的需求,运用采样、比较的工作原理和方法,提出了一种以P89c591微控制器为主控芯片的双电源供电自动切换系统的智能优化解决方案。
根据不同的情况实现对电源故障状况的准确判断和快速切换,完成主、备电源间转换,以保持供电的连续性。
文中给出了系统硬件电路框图和软件流程及试验结果。
关键词:双电源供电;自动切换;智能控制中图分类号:TP273.5 文献标识码:A 文章编号:167128798(2007)0420277204Design of Double Pow er Supply Autom atic Switch SystemXIAN G Xin 2jian ,HU Jian 2ting(School of Automation and E lectrical Engineering ,Zhejiang University of Science and T echnology ,Hangzhou 310023,China )Abstract :Double 2power supply automatic switch system requires high reliability and real 2time.According to need of non 2stop supplying ,an intelligent optimized scheme of double 2power supply automatic switch system is p ropo sed wit h microcont roller P89c591as main chip by sampling and comparing in t his system.System permit s users to have different settings according to distri 2bution network and load conditions ,to switch main power to reserve power according to different breakdowns.So t he continuity of power supply is ensured by correct evaluation and fast switch of power source conditions.System hardware diagrams ,software procedures and test result s are pro 2vided in t he paper.K ey w ords :double 2power supply ;automatic switch ;intelligent cont rol 作为对连续供电的一种保障,双电源自动切换开关电器(A TSE )已广泛应用于各种重要的场所,如电梯、消防、地铁、医院、邮电通讯、电视台、工业流水线等。
双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要:文章首先对双电源自动切换开关的作用进行简要分析,在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。
期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。
关键词:双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS,它是一种可以完成主电源与备用电源之间自动切换的元器件。
如图1所示。
ATS的特点主要体现在如下几个方面:一是主备电源的快速切换;二是单个ATS的作用相当于两台断路器,投资成本低;三是ATS具有机械和电气两种联锁方式,从而使其具备更高的可靠性。
在站用电系统中,ATS最为主要的作用就是实现主电源与备用电源之间的自动切换,通常情况下,ATS只需要承受来自于电器设备的负荷电流,而当用电设备出现故障时,如过负荷、短路等,该用电设备的控制装置将会切断其主回路,从而确保设备的安全,当加装ATS之后,该电器设备将不再需要保护装置,换言之,可以省去断路器或是熔断器对该设备的保护控制。
对于ATS而言,其操作机构的型式有两种,一种是单电磁线圈,另一种是双电磁线圈,虽然这两种型式有所差别,但所能达到的效果却大体相同。
电器设备负荷侧的主回路通常都是与主电源侧进行连接,若是主电源侧出现故障导致断电时,ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接,这样便可以确保供电不间断,从而使电器设备保持正常运行。
为满足各种不同场合的使用需要,ATS 有两种控制方式,一种是手动控制,另一种是自动控制,前者常被用于无负荷分合的检修场合。
2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前,在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列,下面分别对这两个系列的ATS在站用电系统中的应用进行分析。
(1)RWQ4系列ATS的应用。
基于mos管的双电源自动切换电路设计一、概述在电力系统中,为了确保系统的可靠性和稳定性,通常会使用双电源自动切换电路。
这种电路能够在主电源故障时自动切换到备用电源,从而确保系统的持续供电。
本文将介绍基于mos管的双电源自动切换电路的设计原理和具体实现方案。
二、设计原理1. 双电源供电原理双电源自动切换电路通常由主电源、备用电源和自动切换装置组成。
当主电源正常供电时,自动切换装置使得备用电源处于断开状态;当主电源故障时,自动切换装置能够快速将系统切换到备用电源,实现系统的持续供电。
2. mos管工作原理mos管是一种常用的功率开关器件,其导通电阻小、耗能少、速度快、可靠性高。
在双电源自动切换电路中,mos管能够实现快速切换和保护电路的功能。
三、电路设计方案基于上述设计原理,我们可以设计出以下具体的双电源自动切换电路方案:1. 主电源和备用电源分别接入电路的输入端,通过电源选择开关和mos管控制电路实现双电源的切换。
2. 设计一套稳压控制电路,保证输出电压在合适的范围内。
3. 设置智能控制装置,监测主电源和备用电源的状态,当检测到主电源故障时,控制mos管切换至备用电源。
四、电路实现步骤1. 确定系统的输入电压范围和输出负载要求,选择合适的mos管和电源选择开关。
2. 搭建电路原理图,设计mos管控制电路和稳压控制电路。
3. 制作PCB板,焊接元件。
4. 系统调试,验证双电源自动切换功能和稳压控制效果。
五、电路性能验证1. 对电路进行长时间稳定运行测试,验证其在不同负载下的性能。
2. 模拟主电源突然断电情况,验证自动切换到备用电源的速度和稳定性。
3. 对mos管和其他关键元件进行热稳定性测试,检测其在长时间高负载下的工作情况。
六、结论本文介绍了基于mos管的双电源自动切换电路的设计原理、具体实现方案和性能验证方法。
该电路能够实现快速而稳定的双电源切换,保证系统的持续供电,具有一定的实用性和可靠性。
希望本文的内容能够对相关领域的工程师和科研人员有所帮助。
多电源切换系统的应用分析和研究摘要:在电力行业中,因为负载比较重要,低压配电柜母线一般采用单母分段,采用两进线一母联、三进线(一油机进线)一母联甚至是四进线(两油机进线)一母联等供电方式。
本文就低压配电柜常用切换方式进行介绍,然后分析了多电源转换系统装置的相关参数和性能,并结合应用实例对多电源转换系统设计做了相关总结,希望为有关从业人员提供帮助。
关键词:单母分段;多电源切换系统装置;分析及应用引言在很多重要的配电系统,如能源、轨道交通、数据中心、商业、医疗及半导体行业,在低压系统采用单母分段供电方式,市电之间互备备用,有些系统考虑到市电的断电问题,对系统供电增加了低压柴油发电机进行备用供电。
那么它们之间是通过什么样的方式进行切换配合的呢?以及当市电失电或出现不可靠,启动柴油发电机时,是如何对油机进行投切,如何对负载馈线侧进行分合控制呢?下文将列举几种供电模式。
1.低压供电系统电源切换模式介绍1.1备自投切换方式备自投是备用电源自动投入使用装置的简称。
应急照明系统就是一个备自投的电源系统。
通常采用继电接触器作为蓄电池备自投的控制。
当主电源故障,继电接触器控制系统的控制触头自动闭合,自动将蓄电池与应急照明电路接通。
备自投可分为进线备自投和母联备自投。
备自投方案限制条件多,预备及响应时间慢,无法对负荷进行加载/减载控制,仅适用于简单的非油机系统切换环境,无法对多电源进线(如两市电进线一油机进线一母联)进行切换。
对馈线的分合也无法进行控制[1]。
1.2PLC进行控制器PLC通过通讯或开关量收集原有系统中数据,然后逻辑分析处理后控制常用电源进线、应急电源进线、母联开关、馈线开关各负载出线的分合。
其执行机构依靠母线上的各进出线和母联开关柜完成。
这种方式一般可靠性较差,通常PLC 厂家负责硬件,系统集成商负责软件,同时,本身没有模拟量采集功能,需要通过第三方装置进行采集。
1.3多电源转换系统装置多电源转换系统专为多电源供电系统设计,可实现先进的转换控制及可靠的电力保护。
双24 V开关电源自动切换电路设计作者:王旭来源:《硅谷》2014年第11期摘要文章介绍了针对门禁系统车站级紧急按钮模块供电系统存在的不足所设计的双24 V 开关电源自动切换电路,该设计能实现双24 V开关电源自动切换的功能,有效避免由于门禁紧急按钮系统因开关电源故障导致全站门禁设备断电的问题,提高地铁设备运行稳定性。
关键词24 V;开关电源;自动;切换中图分类号:TM564 文献标识码:A 文章编号:1671-7597(2014)11-0059-011概述目前,车站级门禁紧急按钮是通过24 V开关电源和两个继电器组合,实现车站全部门禁紧急释放功能。
设计时出于车站门禁用户使用的安全要求,为确保该紧急按钮时刻保持正常工作,避免电路中个别元器件故障,引起车站级门禁紧急按钮不能正常工作的情况,只要该电路任意元器件出现故障时,门禁系统均会断电。
而此系统中的24 V开关电源尤为重要,在7*24小时的工作状态下,出现欠压或者无输出的情况在所难免,全站门禁设备就会断电释放,造成重大故障。
2需解决问题为提高门禁紧急按钮系统的稳定性,需要组建一套双开关电源切换系统,通过硬件判断主开关电源与辅开关电源的电压情况,实现当主开关电源供电电压大于22 V时,由主开关电压源供电继电器,当主开关电源出现低于22 V的供电电压时,自动切换至辅开关电源供电,继续为继电器供电,实现无间断供电的作用。
3技术方案双电源自动切换电路如图2所示。
它由电压检测器MC34064、小功率开关管2N2222、P 沟道功率MOSFET、N沟道功率MOSFET及备用电源V2等组成。
电路原理如下。
1)V1电压正常(V1>22 V)。
当V1大于22 V,经TL431及电阻分压,MC34064检测到电压大于4.5 V,其输出端R输出5 V电压,点亮LED1(指示V1正常),并使Q3导通,12 V稳压二极管D1被击穿,两端电压稳定在12 V,Q1的G端经R5、R6分压后电压为6 V,因此,Q1的Vgs=-18 V,Q1导通,同时Q2的G端因Q3导通接地,所以Vgs=0V,Q2截止,V2无输出,V1为供电开关电源。
低压供配电双电源自动切换系统的研究摘要:企业、居民楼、商业店铺、工程建设等等不同的建筑类型和企业规模的用电需求是不一样的,同时相应的供电模式也会存在差异性,但是一个地区一般会建立一个大型的供电站,然后再将电源输送到不同的地方。
随着时代的发展和企业数量的逐渐增多,现在采取了双电源供电自动切换模式来更好地满足用电需求,通过电源间的相互转化来保证持续、稳定、安全地供电工作。
本文展开对低压供配电双电源自动切换系统的研究。
关键词:供配电系统;双电源转换;自动切换系统;分析研究前言:随着我国经济建设程度的增强,社会企业发展对于电源供应的需求也逐渐增高,在这种情况下,提出并且实现了双电源自动切换模式。
双电源自动切换系统是一个比较灵活、操作性比较强、科学技术本身要求比较高的控制转换中心系统。
电源从发电厂开始输送到不同的电力用户会经历一个比较长的运输路径,也会产生较长的运输时间。
在运输的过程中会经过不同的地理,也会遇到不同的天气状况,从而在运输的过程中有可能会发生不同等级的故障,最终有可能会影响力输送的正常有序开展。
然而停电不仅会影响到居民日常用电需要,也会对企业发展带来极大的经济损失。
针对这些问题,社会对电力供应的持续性、安全性和稳定性提出了更高的要求,在这种背景下,低压供配电双电源自动切换系统诞生,提高了输电的安全性和可靠性。
下文先进行了低压供电双电源转换开关工作原理的阐述,介绍了几种常见的转换开关模式,又对转换开关软件设计进行了分析说明,最后讲述了三种常见的配电方案工作原理,在这些方面上提出了自己相应的见解和想法,希望能对电力行业发展贡献有用的理论价值。
一、低压供电双电源转换开关的工作原理双电源自动切换系统一般是由两台或者两台以上的断路器或者类断路器以及相应的配件和机械结构、控制中心设备组成。
转换开关机械设备在两台断路器之间固定住,具体的工作操作原理是控制器先感应电压波动情况,然后根据对电压数值的检测结果来操纵转换开关进行切换,双电源切换系统有手动化的模式,也有自动化控制的模式。
毫秒级双电源自动转换开关工作原理
毫秒级双电源自动转换开关是一种用于电力系统中的设备,主要用于在主电源发生故障或停电时,自动将备用电源接入系统,保证系统的连续供电。
其工作原理如下:
1. 两路电源并联供电:毫秒级双电源自动转换开关通常由两路不同的电源组成,包括主电源和备用电源。
这两路电源并联供电,保证了系统的稳定性和可靠性。
2. 监测主电源状态:毫秒级双电源自动转换开关会不断地监测主电源的状态。
当主电源正常工作时,开关会将其输出给负载设备,并同时对备用电源进行监测。
3. 检测主、备用两路供电:当主电源发生故障或停止工作时,毫秒级双电源自动转换开关会立即检测备用电源的状态,并将其输出给负载设备。
4. 实现快速切换:为了保证系统能够在最短时间内恢复正常运行,毫秒级双电源自动转换开关采用了快速切换技术。
它可以在数毫秒内完成从主电源到备用电源的切换,并确保负载设备不会出现任何中断。
5. 自动恢复:当主电源恢复正常工作时,毫秒级双电源自动转换开关会自动将其输出给负载设备,并同时对备用电源进行监测,以便在下一次主电源故障时能够及时切换。
总的来说,毫秒级双电源自动转换开关通过对主、备用两路电源的监测和快速切换技术,保证了系统的连续供电,降低了因停电或故障而带来的损失。
双电源切换柜实施方案双电源切换柜是一种用于电力系统中的重要设备,它可以在主电源故障或维护时,自动将负载切换到备用电源,以保证系统的持续供电。
在现代化的电力系统中,双电源切换柜的应用越来越广泛,因此,实施双电源切换柜方案显得尤为重要。
一、项目背景双电源切换柜主要用于医院、数据中心、通信基站等对电力供应稳定性要求较高的场所。
在这些场所,一旦出现电力故障,可能会导致严重的后果,甚至影响到人们的生命和财产安全。
因此,实施双电源切换柜方案是非常必要的。
二、实施目标1. 提高电力系统的可靠性和稳定性;2. 减少电力故障对业务的影响;3. 提高电力系统的应急响应能力;4. 降低电力系统的维护成本。
三、实施步骤1. 确定需求:首先需要明确双电源切换柜的使用场景和需求,包括负载容量、切换时间、控制方式等。
2. 设计方案:根据需求,设计双电源切换柜的技术方案,包括选型、布局、接线图等。
3. 采购设备:根据设计方案,采购双电源切换柜所需的设备和材料。
4. 安装调试:对双电源切换柜进行安装和调试,确保设备正常运行。
5. 系统联调:将双电源切换柜与电力系统进行联调,测试切换性能和稳定性。
6. 系统验收:对双电源切换柜进行系统验收,确保符合设计要求和技术标准。
四、实施要点1. 设备选型:选择可靠性高、性能稳定的双电源切换柜设备。
2. 设备布局:合理布局双电源切换柜设备,确保通风散热和维护便利。
3. 接线规范:严格按照设计要求进行接线,确保电气连接可靠。
4. 联调测试:进行系统联调和测试,确保双电源切换柜性能稳定可靠。
5. 安全防护:加强对双电源切换柜的安全防护措施,保障操作人员的安全。
五、实施效果通过实施双电源切换柜方案,可以显著提高电力系统的可靠性和稳定性,减少电力故障对业务的影响,提高电力系统的应急响应能力,降低电力系统的维护成本,为用户提供更加稳定和可靠的电力供应。
六、总结实施双电源切换柜方案是一项复杂的工程,需要充分考虑各种因素,从需求分析到系统验收,都需要严格把控。
双电源自动切换管理芯片-概述说明以及解释1.引言1.1 概述概述部分的内容可以根据双电源自动切换管理芯片的背景和重要性进行阐述。
可以以以下方式进行撰写:在现代社会,电力的稳定供应对于各行各业的运作至关重要。
然而,在某些情况下,电力供应可能会中断或变得不稳定,例如突发的电力故障或其他意外情况。
为了确保设备和系统的连续运行,双电源自动切换管理芯片应运而生。
双电源自动切换管理芯片是一种集成电路芯片,其设计的主要目的是在主电源故障或不稳定时,能够自动切换到备用电源并保持系统的正常运行。
该芯片通过监测主电源的状态以及备用电源的可用性,能够快速而可靠地切换电源,并确保系统能够平稳地工作,减少停机时间和数据丢失的风险。
双电源自动切换管理芯片在各个领域都具有广泛的应用,特别是在对电力供应要求高、对系统连续性要求严格的场景中,如电信基站、工业自动化设备、医疗设备等。
通过使用这种芯片,可以有效地保护设备和系统免受电力故障和变动的影响,提高系统的可靠性和稳定性。
相较于传统的手动切换方式,双电源自动切换管理芯片具有诸多优势。
首先,它能够实现快速的电源切换,减少系统中断的时间,并在切换过程中保持设备的正常运行。
其次,该芯片具有智能化的特性,能够根据电源状态的变化做出切换决策,从而进一步提高系统的稳定性和可靠性。
此外,双电源自动切换管理芯片还具有节能环保的特点,能够减少能源的浪费,符合可持续发展的要求。
尽管双电源自动切换管理芯片在各个领域都有广泛的应用,但仍然存在一些挑战和改进空间。
未来,随着技术的不断进步和创新,我们可以期待这种芯片在功能性、可扩展性和稳定性方面的不断提升,以满足各行业对于电力供应的更高要求。
综上所述,双电源自动切换管理芯片是一种具有重要意义的集成电路芯片,其能够在电力故障或不稳定的情况下,自动切换到备用电源并保持系统的正常运行。
它在提高系统可靠性、减少停机时间和数据丢失风险方面发挥着关键作用,是现代社会各个领域中不可或缺的关键技术之一。
电梯双电源操作方法
电梯双电源操作方法是指电梯系统同时连接两个不同的电源供电,以确保在一个电源故障时能够自动切换到另一个电源继续运行。
以下是电梯双电源操作方法的基本步骤:
1. 配置双电源供电系统:安装两个电源接入装置和两个电源开关。
确保每个电源独立供电并满足电梯的额定功率要求。
2. 设置电源切换逻辑:在电梯的控制系统中设置电源切换逻辑,在一个电源故障时自动切换到另一个电源。
通常可以通过软件编程来实现此功能。
3. 监测电源状态:安装电源状态监测装置,用于实时监测两个电源的状态。
如果监测到有一个电源故障,控制系统应该能够自动切换到另一个电源。
4. 运行维护:定期检查和维护电梯双电源系统,确保两个电源正常工作并满足电梯的运行需求。
同时,还要定期测试电源切换逻辑,确保在一个电源故障时能够正常切换到另一个电源。
需要注意的是,在电梯双电源操作过程中,还要考虑到电源电压和频率的稳定性,以及两个电源之间的接地和相位配合等因素,以确保电梯的正常运行和乘客安全。
