GT系列气体检测报警仪用户手册(带遥控器版本)

GT901便携式气体检测报警仪操作说明GT901便携式气体检测报警仪，是一款连续检测可燃气体（氢气）浓度的本质安全型设备。

此仪器为泵吸式，自动抽气实时检测，（不可遮挡仪器右侧的排气口），检测范围为0-100%LEL。

“LEL”是指爆炸下限，它是针对可燃气体的一个技术词语。

可燃气体在空气中遇明火种爆炸的最低浓度，称为爆炸下限—简称“LEL”。

英文：Lower Explosion Limited。

氢气在空气中遇明火种爆炸的最低浓度为4%。

（动火票中要求测量氢气的含量，即仪表读数：？%LEL×4%，得氢气在空气中的含量。

）例：在动火工作票“测量氢气含量合格”安措中需填写，氢气含量“数值”＜0.4%。

操作说明：1、开机。

长按开机键5秒自动开机，开机后显示气体名称（H2）、最大量程（100%）及单位（LEL）和电量。

2秒后开始显示预热倒计时120秒，如果不想等待，按一下开机键，直接进入正常测量界面。

2、启动正常。

进入正常测量画面此时蜂鸣器、指示灯都报警1次表示启动正常。

如果电量不足或检测不到传感器则一直报警，“→”键起消音作用。

电量指示旁边有旋转的泵的图标。

3、测量：在待测区域持已启动正常的检测仪，测量30秒以上，记录检测仪上显示的数据×4%,即为待测区域氢气在空气中的含量。

4、关机：测量完毕，按开机键3秒以上关机。

5、注意事项：1）严禁在现场带电开盖操作。

2）严禁带电更换传感器。

3）安装、调试、设置等操作必须由专业人员进行。

4）避免用高于测量量程的氢气冲击传感器。

5)发现仪器电量低时请及时充电。

6)使用中有何疑问请及时联系专业人员处理。

FOCUSED PHOTONICS INCGT系列固定式气体检测报警仪用户手册Focused Photonics Inc.聚 光 科 技 （杭州） 有 限 公 司阅读说明欢迎选用聚光科技(杭州)有限公司GT系列固定式气体检测报警仪（以下简称报警仪），报警仪的主要功能是监测环境气体中被测气体的浓度，并转换成相应的数据显示以及(4-20)mA标准电流信号输出，还可用聚光科技(杭州)有限公司的GC系列气体检测报警控制器（以下简称控制器）来方便用户集中观察、控制所配接的报警仪。

适用型号GT-1020、GT-1121、GT-1030用户须知z在报警仪安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖仪器使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证报警仪的正常运行。

z针对任何不按照手册要求安装和操作仪器的行为后果，聚光科技(杭州)有限公司不负任何责任。

敬 告z安装及操作报警仪的过程必须严格遵照国家相关标准要求。

z报警仪内部的任何操作都必须由专业人员执行。

任何操作之前，必须遵从当地的法规条文以及现场作业程序。

z GT-1121报警仪必须与经过国家认证且满足报警仪本安参数要求的安全栅联合使用，否则不能达到防爆的要求。

z切勿在通电情况下打开报警仪机壳/接线盒，或更换/安装传感器。

z报警仪必须安全接地，以防受到电磁干扰的影响。

仪器外有一个接地点，确保所有屏蔽层都在控制器星形接地点处或报警仪接地点处，可靠接地。

但两者不得同时接地，以免形成接地回路，导致误报或损坏仪器。

z只能在非危险区域更换遥控器电池。

所更换的电池必须是通过认证的AAA 碱性电池，如MN2400电池。

更换电池时，只能使用两个相同类型的新电池。

z某些化学物质会抑制乃至毒化催化燃烧式传感器并导致其部分或完全丧失灵敏度，例如含硅化合物、含铅化合物、硫化氢等，使用时应避免传感器或报警仪暴露于这些有毒气体之中。

z传感器使用期限达到时，应从环保的角度，依照地方废物管理以及环境法规的要求进行安全处理。

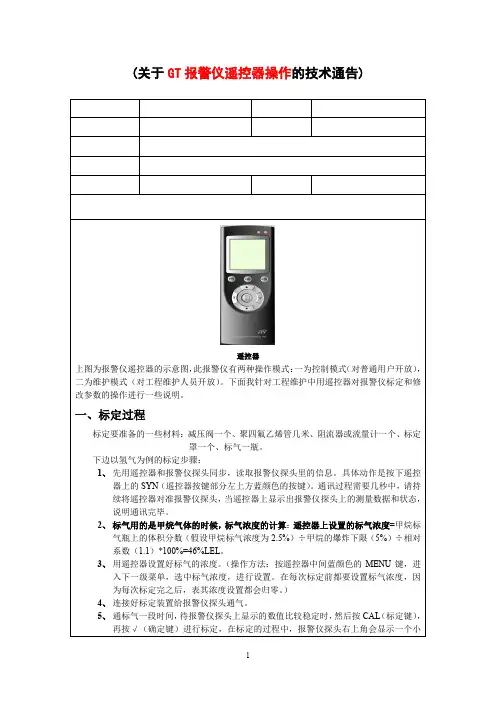

(关于GT报警仪遥控器操作的技术通告)
遥控器
此报警仪有两种操作模式：
二为维护模式（对工程维护人员开放）。

下面我针对工程维护中用遥控器对报警仪标定和修
减压阀一个、聚四氟乙烯管几米、阻流器或流量计一个、
罩一个、标气一瓶。

先用遥控器和报警仪探头同步，读取报警仪探头里的信息。

具体动作是按下遥控
示正常测量符号，标定完毕，撤除标气。

图4、气体类型单位设置界面
进入工程维护界面后，下翻菜单会出现标定系数设置界面如图
有毒气体报警仪用的是电化学式传感器，测各种有毒气体用的是不同的传感器，们的标定系数都有相对应的标定系数，详见附表一。

图5：标定系数设置界面
有毒气体报警仪的传感器是电化学式的，每种有毒气体的传感器都对应有相应的温度补偿系数，查附表一用遥控器设置到报警仪探头即可。

下图
图6：补偿系数A 图7：补偿系数B、C
、电流输出修正
当控制器和报警仪探头或报警仪探头和
图8：电流修正A、B
注：技术通告编号按照“产品线+日期（6位数）+当天第几份技术通告（2位数）”的方式编号，如CEMS08100901。

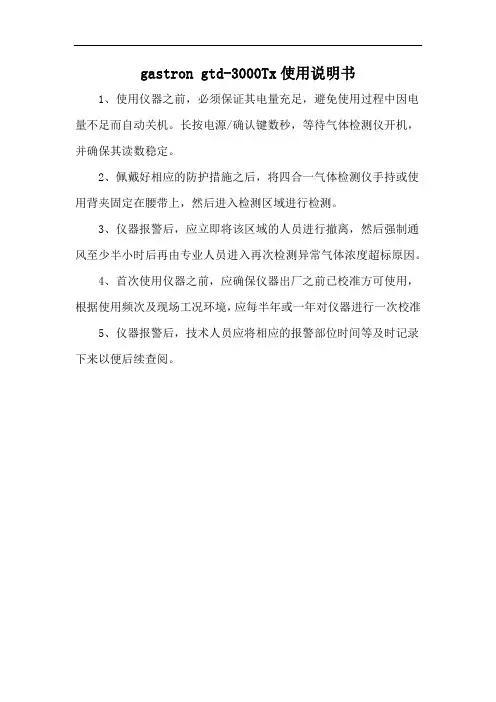

gastron gtd-3000Tx使用说明书
1、使用仪器之前，必须保证其电量充足，避免使用过程中因电量不足而自动关机。

长按电源/确认键数秒，等待气体检测仪开机，并确保其读数稳定。

2、佩戴好相应的防护措施之后，将四合一气体检测仪手持或使用背夹固定在腰带上，然后进入检测区域进行检测。

3、仪器报警后，应立即将该区域的人员进行撤离，然后强制通风至少半小时后再由专业人员进入再次检测异常气体浓度超标原因。

4、首次使用仪器之前，应确保仪器出厂之前已校准方可使用，根据使用频次及现场工况环境，应每半年或一年对仪器进行一次校准
5、仪器报警后，技术人员应将相应的报警部位时间等及时记录下来以便后续查阅。

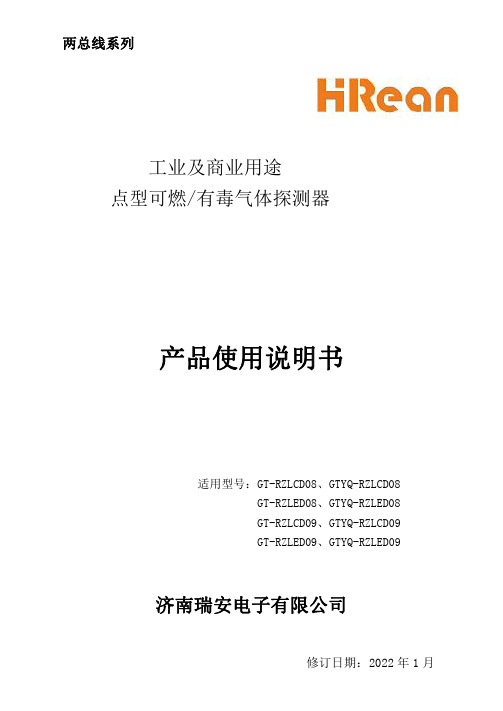

两总线系列工业及商业用途点型可燃/有毒气体探测器产品使用说明书适用型号：GT-RZLCD08、GTYQ-RZLCD08GT-RZLED08、GTYQ-RZLED08GT-RZLCD09、GTYQ-RZLCD09GT-RZLED09、GTYQ-RZLED09济南瑞安电子有限公司修订日期：2022年1月感谢您购买使用济南瑞安电子有限公司生产的气体探测器产品。

为使您能充分享受我公司提供的服务,同时避免因误操作而损坏本机或发生其它意外，在安装使用前，请务必阅读使用说明书。

特别是安全使用说明、产品安装、操作部分，必须仔细阅读并切实遵守。

同时用户还需考虑所在国家、地区、行业的相关安全使用法规。

济南瑞安电子有限公司保留改进产品和修改说明书而不预先通知的权利。

本说明书中的图片仅用于功能说明。

若与实物不符，请以实物为准。

说明书中可能出现的符号，释义如下：安全使用注意事项设备为消防安全产品，涉及生命财产安全，责任重大，为保证产品发挥最大的安全效能，请在安装、调试、使用和维护前仔细阅读本手册，并严格按照本手册的要求进行安装、调试、使用和维护。

产品安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。

在接线、拆装、维修等操作时请一定要将产品所有电源断开，切勿带电操作，并要保证操作环境中无危险气体。

设备的保护接地应可靠连接到建筑设备的保护接地。

如果产品出现冒烟现象，产生异味，或发出杂音，请立即关掉电源并且将电源线拔掉，及时与经销商或服务中心联系。

如果产品工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改产品。

（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。

在正确安装并有效维护本产品时方可正常实现产品功能。

本产品用于辅助您预防灾害，但是不能替代您进行现场查验，也无法阻止事故发生或扩大。

在日常使用中您仍应提高警惕，加强安全防范意识，谨慎注意自身人身与财产安全。

设备安装、操作和维护之前务必仔细阅读技术手册。

GT-1000系列复合气体与粉尘检测仪产品使用说明书深圳市科尔诺电子科技有限公深圳市科尔诺电子科技有限公司司ShenZhen Keernuo Electronics Technology Co.,Ltd目录◆注意事项 (2)◆产品概述 (4)◆仪器特色 (4)◆技术参数 (5)◆外形结构 (7)◆操作说明 (8)◆仪器操作界面 (10)◆其他注意事项 (15)◆常见故障与处理 (16)◆浓度数据导出说明 (17)1注意事项①按键说明：仪器显示下方共设7个按键：上、下、返回、OK、run/stop、电源、打印三个操作界面：检测界面、主菜单界面、参数设置界面以下是每个界面下7个按键的功能说明表：检测界面主菜单界面参数设置界面上键无上移上移/数值加下键无下移下移/数值减返回键无返回上一级菜单返回上一级菜单OK键进入主菜单（长按5秒）确定进入子菜单确定/选择/保存run/stop键气泵开关/定时检测开关无无电源键开/关机（长按5秒）开/关机（长按5秒）开/关机（长按5秒）打印键打印即时浓度数据无无注意：GT-1000复合检测仪只有在气泵开启的时候才可以正常检测浓度数值。

②关于检测仪超量程操作处理用户应避免用超过仪器量程的气体冲击传感器，该操作轻则会影响检测仪的使用寿命、检测精度，重则会使检测仪的传感器直接损坏失效。

当用户不小心进行了超量程操作，应迅速将仪器撤离检测现场，将其置于洁净的空气中半小时以上，观察仪器的浓度值是否下降，如果浓度值能一直下降至正常值，此时对仪器进行零点校准后可以继续使用；如果仪器在超量程操作使用后，在洁净空气中长时间放置之后浓度值依然居高不下，则应寄回厂家或代理商进行检修，准备更换传感器。

特别注意：超量程操作导致检测仪损坏不在保修范围之内。

③关于检测仪校准及服务保障2我司承若所有经本公司出厂的检测仪都会经过相关特定浓度的标准气体校准，用户购买本公司产品之后如无特殊情况无需自行进行检测仪的目标点校准操作，且该操作一定要在专业技术人员的指导下进行。

GT44便携式气体检测仪操作规程一、概述二、操作前的准备1.确保使用本仪器的操作人员已经接受过相应的培训，并熟悉仪器的使用方法。

2.确认仪器电池是否已经充满电，如电池电量不足，请及时进行充电。

3.检查仪器的传感器是否干净，如有污垢请进行清洁。

三、开机和校准1.按下仪器的开关按钮，检测仪器是否正常开启。

显示屏上会显示初始状态的信息，包括仪器的型号、电量等。

2.在开始使用之前，需要进行气体的校准。

选择合适的校准气体，按照校准气体的使用说明进行操作。

校准过程中需要注意仪器的指示，并按照仪器提示进行调整。

3.校准完成后，仪器会显示校准完成的信息，表示可以开始正常使用。

四、正常使用1.将仪器放置在需要检测的位置，并确保仪器稳定，避免仪器摇晃或倾倒。

2.按下仪器的开关按钮，仪器会开始检测环境中的气体浓度。

3.仪器会同时显示多个气体的浓度，用户可以通过切换显示按钮来查看不同气体的浓度情况。

4.如果仪器检测到有害气体超过设定的报警阈值，仪器会发出声音和光线报警，并在显示屏上显示相关信息。

此时，用户应尽快离开危险区域，并采取相应的安全措施。

五、操作注意事项1.使用本仪器时，请戴上适当的防护设备以确保人身安全。

2.在检测过程中，尽量避免强光照射到仪器上，以免影响仪器的正常工作。

3.请勿将仪器与其他物体放置在一起，以避免意外损坏。

4.定期对仪器进行维护，保持仪器的清洁，并按照说明书操作。

六、操作结束1.使用完毕后，请将仪器关机，并放置在干燥通风的地方。

2.如果不再使用仪器，请将电池取出并妥善保管。

3.如有需要，可以对仪器进行清洁，但请注意不要使仪器进水。

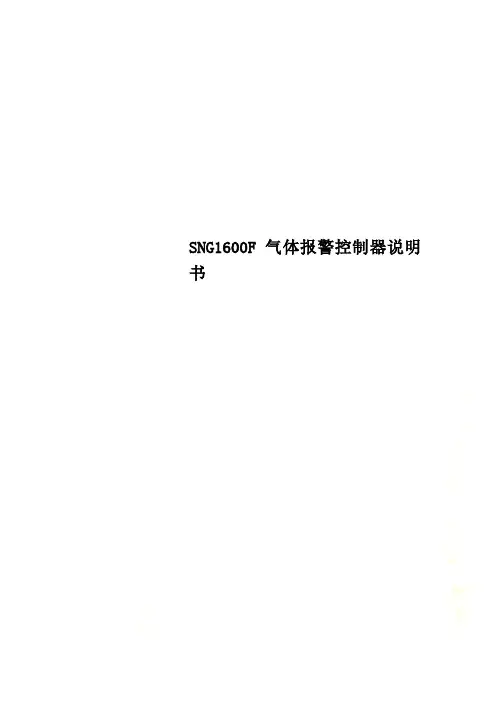

SNG1600F气体报警控制器说明书气体报警控制器SNG1600F京制xxxxxxxx 号2021C390-11产品说明书北京斯耐格科技考前须知：警告控制器安装必须符合相关的国家标准·为保证控制器整体的合格性，对控制器的任何操作，必须由受过专门培训的人员来执行；并且要确保遵循了当地的规章制度和现场的操作程序。

·禁止在潜在危险环境下翻开控制器器机壳、替换或改装零配件；在控制器运行期间要保持装配紧密连接，翻开控制器机壳前，必须断开控制所有电气线路的连接。

·为了保证漏电流平安和防止电磁波干扰，控制器供电电源必须接地。

提示·控制器的安装位置请尽量远离大功率的设备，如电机、射频设备。

·控制器的电源不要与大功率设备共用，因大功率设备的电源可能对控制器的正常工作造成影响。

·适用于非防爆要求的控制室、值班室、楼道内等场所，假设安装在户外，那么应注意外界因数的影响，如淋雨或注水。

控制器的安装：控制器为非防爆型，不能安装于要求防爆的场合！为确保平安，接线必须在断电后进行。

整个系统都应安装在非危险场所工作，并尽可能安装在远离振动源和热源的地方工作。

尽管包括主机系统仪表均具有较强的抑制无线电干扰的能力，但是必须远离无线电发射台或类似的电磁辐射源安装。

仪表必须保持良好的通风环境，以免温度过高而引起仪表损坏，仪表如果不能安装在室内工作，那么必须具有防止雨水和阳光照射的设施。

与现场仪表之间的连接电缆跟电力电缆至少保持一米以上的距离，要尽量防止与电力电缆平行架设，电缆经过的地方要远离电焊机、大电流充电器、大功率控制设备和其它可能产生强电弧及高频高压开关设备，如果仪表电缆被埋设地下时那么必须远离避雷针的接地点。

仪表机箱必须可靠接地。

目录1、控制器概述----------------------------------------------------------------------------42、控制器外观示意图-------------------------------------------------------------------43、控制器面板功能----------------------------------------------------------------------5----------------------------------------------------------------------------- 5--------------------------------------------------------------------------6-----------------------------------------------------------------------------64、技术参数-------------------------------------------------------------------------------75、接线说明-------------------------------------------------------------------------------76、操作说明-------------------------------------------------------------------------------8---------------------------------------------------------------------8------------------------------------------------------------------------86.3 消音键操作-----------------------------------------------------------------------8消音键操作------------------------------------------------------------------------86.5 菜单--------------------------------------------------------------------------------9记录查询------------------------------------------------------------------------9参数设置------------------------------------------------------------------------9系统复位-----------------------------------------------------------------------10系统自检-----------------------------------------------------------------------10报警输出设置-----------------------------------------------------------------10-------------------------------------------------------------------------10通道开关-----------------------------------------------------------------------10报警值设置--------------------------------------------------------------------10时钟设置-----------------------------------------------------------------------11高级设置-----------------------------------------------------------------------11-------------------------------------------------------------------------11通道设置-----------------------------------------------------------------------12通道零点微调-----------------------------------------------------------------12恢复出厂设置-----------------------------------------------------------------127、常见故障及维修---------------------------------------------------------------------138、仪器配置------------------------------------------------------------------------------139、保修说明------------------------------------------------------------------------------1310、联系方式-----------------------------------------------------------------------------131、控制器概述气体报警控制器采用了壁挂式箱体设计，安装简单；智能微电脑技术，全中文操作，各个通道独立LCD显示，操作简单、直观；检测报警器或传输线路发生故障时会自动检测并进行故障报警，整机工作状态稳定可靠，功耗低。

可燃气体检测报警器使用说明书可燃气体检测报警器使用说明书一、产品介绍可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备。

它通过探测细胞感应环境中的气体浓度，并根据设定的报警阈值来发出声光报警信号，以提醒用户可能存在的可燃气体泄漏风险。

二、产品特点1. 高精度检测：可燃气体检测报警器采用先进的传感技术，能够准确地检测环境中的可燃气体浓度，并具备较高的灵敏度。

2. 快速响应：一旦探测到可燃气体浓度超过设定阈值，报警器能够迅速发出声光报警信号，及时提醒用户采取相应的安全措施。

3. 易于安装：报警器仅需通过固定底座即可简便地安装在墙壁或天花板上，操作简单便捷。

4. 可调节灵敏度：用户可以根据实际需要在设备上调节报警阈值，以适应不同环境下的可燃气体浓度要求。

三、使用方法1. 安装：将报警器的固定底座固定在适合的位置（如墙壁或天花板），确保安装牢固。

2. 接通电源：将报警器的插头插入插座，确保报警器能够正常供电。

3. 设定报警阈值：根据实际需求，通过旋转报警器上的调节钮，调整报警器的灵敏度。

请注意，过低的灵敏度可能会导致漏报，而过高的灵敏度可能会导致误报。

4. 测试功能：按下报警器上的测试按钮，检查报警器的声音和灯光是否正常工作。

若正常工作，则表示报警器已经准备就绪。

5. 日常使用：报警器在正常运行期间，会不断监测环境中的可燃气体浓度。

一旦浓度超过设定的阈值，报警器将发出声光报警信号。

此时，请立即采取相应的安全措施，如关闭燃气源、通风或呼叫专业人员进行处理。

同时，必要时可以自行进行排气处理，并确保事态安全。

四、注意事项1. 定期检查：请定期检查报警器的工作状态，确认报警器是否有正常的电源供应和运行状态。

2. 避免遮挡：报警器在安装时，请确保周围没有物体阻挡报警器，以免影响报警器的正常工作。

3. 防水防潮：报警器在安装的位置应避免受到雨水或水汽的影响，以免造成故障。

4. 防尘处理：保持报警器的清洁，避免积尘影响传感器的工作效果。

GT44便携式气体检测仪操作规程一、安全注意事项2.操作过程中，请勿随意拆卸或更换仪器部件，以免引起问题和危险。

3.使用检测仪时，请戴上相应防护设备，如防护眼镜、防护手套和防护面具等。

4.操作人员应具备基本操作知识和技能，熟悉仪器的使用方法和安全规范。

5.操作人员在操作检测仪时，应保持专注，并注意周围环境的安全。

二、操作步骤1.准备和启动（1）检查气体检测仪的完整性和正常工作状态，确保没有损坏或故障。

（2）根据需要，装入合适的电池或充电电池，确保电源充足。

（3）按下电源开关，启动气体检测仪，并等待启动完成。

2.确定检测目标（1）在液晶屏幕上选择要检测的气体类型或测量范围。

（2）根据需要，选择检测模式，如实时检测或定时检测。

3.进行气体检测（1）将气体检测仪放入待测气体区域，确保与气体接触充分。

（2）等待一段时间以使仪器稳定，并显示结果。

（3）根据实际情况，将检测结果与安全标准进行比较，以确定是否存在危险。

4.结束检测（1）将气体检测仪从气体区域中取出，并在安全无危险的地方存放。

（2）关闭电源开关，断开电源，防止仪器长时间待机。

（3）清洁仪器的仪表面和传感器，并妥善保管。

三、故障处理1.当发生故障时，立即停止使用检测仪，并关闭电源开关。

2.检查是否有电池能量不足或无法正常充电。

3.检查传感器是否干净和完好，是否存在损坏或污染。

四、日常维护1.定期检查仪器的电池电量，并根据需要更换电池。

2.每次使用后，清洁仪器的仪表面和传感器，并确保存放在干燥、通风良好的地方。

3.避免将仪器长时间暴露在高温、高湿度或强磁场等环境中，以免损坏仪器。

五、附录以下是GT44便携式气体检测仪的主要技术指标：1.检测气体种类：例如一氧化碳（CO）、二氧化碳（CO2）、氧气（O2）、硫化氢（H2S）、甲烷（CH4）等。

2. 检测范围：例如CO的检测范围为0-1000ppm，H2S的检测范围为0-100ppm等。

3.精度：例如CO的精度为±5%FS，H2S的精度为±3%FS等。

Instructions Electrochemical Gas DetectorGT3000 Series Includes Transmitter (GTX)and Sensor Module (GTS)DESCRIPTION (1)GTS Sensor Module (1)GTX Transmitter (2)Real Time Clock (2)History/Event Logs (2)HART Communication (3)Magnetic Switch (3)LEDs (3)SPECIFICA TIONS (4)IMPORTANT SAFETY NOTES (5)INSTALLATION (6)Identification of Vapor(s) to be Detected (6)Identification of Detector Mounting Locations (6)Device Mounting Orientation (6)Detector Installation (7)Sensor Termination Box (7)WIRING (7)Power Supply Requirements (7)Wiring Cable Requirements (7)Intrinsic Safety Barriers (8)Guidelines for Intrinsic Safety Wiring (8)Wiring Procedure .........................8CALIBRATION .. (12)GT3000 Calibration (12)Calibration Procedure (13)MAINTENANCE (14)Routine Inspection (14)Sensor Module Replacement (14)DEVICE REP AIR AND RETURN (15)ORDERING INFORMA TION (15)GTS Gas Sensors (15)Calibration Kits for Gas Sensors (15)Parts & Accessories (15)APPENDIX A — FM APPROVAL DESCRIPTION (18)APPENDIX B — CSA CERTIFICA TION DESCRIPTION .20 APPENDIX C — A TEX APPROVAL DESCRIPTION (21)APPENDIX D — IECEx APPROVAL DESCRIPTION..22 APPENDIX E — OTHER APPROVALS (23)APPENDIX F — DECLARA TION OF CONFORMITY..24 APPENDIX G — SENSOR COMP ARISON /CROSS SENSITIVITY (25)APPENDIX H — HART COMMUNICA TION (28)APPENDIX I — CONTROL DRAWINGS (30)Table of ContentsINSTRUCTIONSElectrochemical Gas DetectorGT3000 Series Includes T ransmitter (GTX)and Sensor Module (GTS)IMPORTANTBe sure to read and understand the entireinstruction manual before installing or operatingthe gas detection system. This product isintended to provide early warning of the presenceof a toxic or explosive gas mixture, or of oxygendepletion. Proper device installation, operation,and maintenance are required to ensure safeand effective operation. If this equipment is usedin a manner not specified in this manual, safetyprotection may be impaired.DESCRIPTIONThe GT3000 E lectrochemical Gas Detector is an intelligent stand-alone industrial gas detector, designed to provide continuous monitoring of the atmosphere for hazardous gas leaks or oxygen depletion. It is fully performance tested and approved by Factory Mutual. Refer to Appendix F for individual gas specifications. The GT3000 Gas Detector consists of a replaceable sensor module (Model GTS) connected to a transmitter module (Model GTX). A single transmitter is compatible with all GTS sensor modules. A variety of electrochemical sensor models are available in various concentration ranges.The GT3000 is a 2-wire device that generates a 4–20 mA output signal with HART communication that is proportional to the concentration of the target gas.The GT3000 is compatible with FlexVu® Model UD10 and UD20 Universal Display Units, as well as other devices that are able to monitor a linear 4–20 mA dc signal. All alarm functions are provided by the monitoring device. The GT3000 is designed and approved as a stand alone unit for use in hazardous locations. It is suitable for outdoor applications that require IP66 rating and uses a hydrophobic filter that is easily replaced without opening the device or use of tools. The GT3000 is furnished as either explosion-proof or intrinsically safe. The GT3000 supports local one-person calibration with the use of a magnet and on-board LED.GTS SENSOR MODULEThe GTS’s electrochemical sensor cell uses capillary diffusion barrier technology for monitoring gas concentrations in ambient air.Live MaintenanceThe hot swappable GTS sensor module is intrinsically safe and allows live maintenance while under power, without de-classifying the hazardous area. When the sensor is removed, the transmitter generates a fault output. If a new sensor of the same type and range is installed, the fault self-clears. However, if the type or range of the new sensor module does not match the old, the transmitter generates a fault until a successful calibration or acceptance of the new sensor type is completed. For additional information regarding Live Maintenance, refer to “Sensor Module Replacement” in the "Maintenance" section of this manual.SensorModule(GTS)Transmitter(GTX)Detector (GT3000)GREEN LED (ON)YELLOW LED (OFF)A2450B2443Figure 2—Location of Magnetic Switch on GT3000 DetectorIMPORTANT SAFETY NOTESCAUTIONThe wiring procedures in this manual are intended to ensure proper functioning of the device under normal conditions. However, because of the many variations in wiring codes and regulations, total compliance to these ordinances cannot be guaranteed. Be certain that all wiring complies with the NEC as well as all local codes. If in doubt, consult the authority having jurisdiction before wiring the system. Installation must be done by a properly trained person.CAUTIONThis product has been tested and approved for use in hazardous areas. However, it must be properly installed and used only under the conditions specified within this manual and the specific approval certificates. Any device modification, improper installation, or use in a faulty or incomplete configuration will render warranty and product certifications invalid. CAUTIONThe GT3000 contains no field repairable components. User performed service is limited to replacement of the gas sensor module.CAUTIONHazardous location temperature limits exceed the product operational temperature limits. If the sensor is exposed to temperatures beyond the operational temperature limits listed in Appendix F, then the sensor module (GTS) should be replaced or a response test, as described in the GT3000 Safety Manual (95-8685), shall be performed.LIABILITIESThe manufacturer’s warranty for this product is void, and all liability for proper function of the detector is irrevocably transferred to the owner or operator in the event that the device is serviced or repaired by personnel not employed or authorized by Detector Electronics Corporation, or if the device is used in a manner not conforming to its intended use.CAUTIONO bserve precautions for handling electrostatic sensitive devices.NOTEThe sensor housing is made of Polyphthalamide (PPA), 30% carbon filled (Material Manufacturer RTP). Questions regarding chemical resistance should be addressed to: US toll free 800-468-3244 or 952-941-5665B2436CAUTIONThe use of proper conduit installation techniques, Set ScrewsFigure 6—Location of Lock Nut and Set Screws(Metric Models Only)CAUTIONB2452Figure 13—Location of Magnetic Switch on GT3000 DetectorB2451Figure 15—Location of Screws for Sensor Module ReplacementFigure 14—GT3000 with Replaceable Filter Removed TURN FILTER COUNTERCLOCKWISE TO REMOVE. NO TOOLS REQUIRED.A2481DEVICE REPAIR AND RETURNPrior to returning devices, contact the nearest local Detector E lectronics office so that a Return Material Identification (RMI) number can be assigned. A written statement describing the malfunction must accompany the returned device or component to assist and expedite finding the root cause of the failure.Pack the unit properly. Always use sufficient packing material. Where applicable, use an antistatic bag as protection from electrostatic discharge.NOTEInadequate packaging that ultimately causes damage to the returned device during shipmentwill result in a service charge to repair the damageincurred during shipment.Return all equipment transportation prepaid to the factory in Minneapolis.NOTEIt is highly recommended that a complete sparebe kept on hand for field replacement to ensurecontinuous protection.ORDERING INFORMATIONSensor module (GTS) and transmitter (GTX) must be ordered separately. Refer to the Transmitter and Sensor Model Matrix on next page for ordering details.GTS GAS SENSORSGas Concentration Hydrogen Sulfide (H2S) 0-20 ppmHydrogen Sulfide (H2S) 0-50 ppmHydrogen Sulfide (H2S) 0-100 ppmOxygen (O2)* 0-25% V/VCarbon Monoxide (CO) 0-100 ppmCarbon Monoxide (CO) 0-500 ppmAmmonia (NH3) 0-100, or 0-500 ppm Sulfur Dioxide (SO2) 0-20 ppmSulfur Dioxide (SO2) 0-100 ppmChlorine (Cl2) 0-10 ppmHydrogen (H2) 0-1000 ppmNitrogen Dioxide (NO2) 0-20 ppm*Oxygen detector for O2 depletion (< 21% V/V) only. CALIBRATION KITS FOR GAS SENSORSPart Number Gas / Concentration010274-001 H2S / 10 ppm010274-002 H2S / 25 ppm010274-003 H2S / 50 ppm010274-008 H2 / 500 ppm010274-009 O2 / 20.9%010274-010 CO / 50 ppm010274-011 CO / 250 ppm010274-005 NH3 / 50 ppm010274-006 NH3 / 250 ppm010274-013 SO2 / 10 ppm010274-014 SO2 / 50 ppm010274-004 Cl2 / 5 ppm010274-016 NO2 / 10 ppmReplacement gas cylinders for all calibration kits are available.PARTS & ACCESSORIESPart Number Description009700-001 Magnetic Tool009737-001 Calibration Cup107427-059 Calibration Cup O-ring101678-007 3 Foot Tubing162552-001 Regulator, 1 LPM009640-001 Replacement Filter012509-001 Q312 Sample Draw without Fittings 012509-002 Q312 Sample Draw with Fittings 010780-003 GT3000 Remote Calibration Adaptor 010783-001 GT3000 Remote Calibration Filter 012513-XXX* Q912 Duct Mount Enclosure, M25 012514-XXX* Q912 Duct Mount Enclosure, 3/4"*Refer to the Product Catalog for a list of options.APPENDIX AFM APPROVAL DESCRIPTIONThe following items, functions, and options describe the FM approval.APPROVALElectrochemical Gas Detector, GT3000 Series.Explosion Proof ModelClass I, Div. 1, Groups A, B, C, & D (T4).Class I, Div. 2, Groups A, B, C, & D (T4).Class I, Zone 1, AEx d mb [ia Ga] IIC T4.IP66.Conduit seal not required.Acidic atmospheres excluded.NOTEThe GTX Gas Transmitter module shall be connected directly to a junction box suitable for the area of installation to provide protection for the flying leads.Intrinsically Safe ModelIS Class I, Div. 1, Groups A, B, C, & D (T4).Class I, Zone 0, AEx ia IIC (T4).IP66.NOTEIn order to maintain the intrinsically safe rating of the transmitter, the device must be powered through an approved I.S. barrier.For a list of recommended barrier models, refer to Tables 3 and 4. For additional information regarding proper I.S. installation, refer to the Control Drawings in Appendix H of this manual.Performance verified per ANSI/ISA 92.00.01, FM6340/41 and EN50104.CSA CERTIFICATION DESCRIPTIONThe following items, functions, and options describe the CSA approval.APPROVALElectrochemical Gas Detector, GT3000 Series.Explosion Proof ModelClass I, Div. 1, Groups A, B, C, & D (T4).Class I, Div. 2, Groups A, B, C, & D (T4).IP66.Conduit seal not required.Acidic atmospheres excluded.NOTEThe GTX Gas Transmitter module shall be connected directly to a junction box suitable for the area of installation to provide protection for the flying leads.Intrinsically Safe ModelClass I, Div. 1 & 2, Groups A, B, C, & D (T4).IP66.NOTEIn order to maintain the intrinsically safe rating of the transmitter, the device must be powered through an approved I.S. barrier.For a list of recommended barrier models, refer to Tables 3 and 4. For additional information regarding proper I.S. installation, refer to the Control Drawings in Appendix H of this manual.The following items, functions, and options describe the IECEx approval.APPROVALElectrochemical Gas Detector, GT3000 Series.Explosion Proof ModelEx d mb [ia Ga] IIC T4 Gb IP66.IECEx FMG 10.0003X.NOTEThe GTX Gas Transmitter module shall be connected directly to a junction box suitable for the area of installation to provide protection for the flying leads.Intrinsically Safe ModelEx ia IIC T4 Ga IP66.IECEx FMG 08.0005X.NOTEIn order to maintain the intrinsically safe rating of the transmitter, the device must be powered through an approved I.S. barrier.For a list of recommended barrier models, refer to Tables 3 and 4. For additional information regarding proper I.S. installation, refer to the Control Drawings in Appendix H of this manual.OTHER APPROVALSThe following items, functions, and options describe various other approvals applicable to the GT3000.SIL APPROVALIEC 61508Certified SIL 2 Capable.SIL Certification includes H2S and O2 GTS models only. For specific information regarding SIL models, refer to the GT3000 Safety Reference Manual, form 95-8685.INMETRO (BRAZIL)Explosion Proof ModelUL-BR 15.0752XEx d mb [ia Ga] IIC T4 Gb IP66Tamb –40°C to +50°C (H2S)Tamb –20°C to +50°C (other)NOTEThe GTX Gas Transmitter module shall be connected directly to a junction box suitable for the area of installation to provide protection for the flying leads.NOTEConsideration must be given to overall Gas System Performance Requirements.Intrinsically Safe ModelUL-BR 15.0404XEx ia IIC T4 Ga IP66Tamb –40°C to +50°CNOTEIn order to maintain the intrinsically safe rating of the transmitter, the device must be powered through an approved I.S. barrier.For a list of recommended barrier models, refer to Tables 3 and 4. For additional information regarding proper I.S. installation, refer to the Control Drawings in Appendix H of this manual.DNVType Approval Certificate No. TAA000002D (O2 Model)TAA000002F (CO, H2S Models)MEDCertificate No. MEDB0000107 (O2 Model)RUSSIA / KAZAKHSTAN / INDIAContact Det-Tronics for details.Model GT3000Series (Electrochemical Gas Detector –ES: DECLARACIÓN UE DE CONFORMIDAD/ DA: EU-OVERENSSTEMMELSESERKLÆRING/ DE: EU-KONFORMITÄTSERKLÄRUNG/ EL:CONFORMITÉ/ IT: DICHIARAZIONE DI CONFORMITÀ UE/ NL: EU-CONFORMITEITSVERKLARING/ PT: DECLARAÇÃO UE DE CONFORMIDADE/ FI: EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ SV: EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSEBG: ЕС ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ/ CS: EU PROHLÁŠENÍ O SHODĚ/ ES ATITIKTIES DEKLARACIJA/HU:EU-MEGFELELŐSÉGI NYILATKOZAT/ CONFORMITATE/SK:EÚ VYHLÁSENIE O ZHODE/SL:LANGUAGE KEYLanguages indicated within the declaration of conformity are delineated by a two-letter code as indicated in the list below:Code LanguageBG Bulgar i anES Spani shCS CzechDA Dan i shDE GermanET Estoni anEL GreekEN Engl i shFR FrenchHR Croat i ani anIT Itali anLV Latvi ani thuanLT LHU Hungar i anMT MalteseNL Dutchi shPL PolPT PortugueseRO Roman i anSK Slovaki anSL Sloveni shFI Fi nni shSV Swed2912.295-8616APPENDIX HHART COMMUNICATIONHART MENU STRUCTUREThis section displays the menu tree for the GT3000. The menu tree shows the primary commands and options available when using menu selections of a HART handheld communicator.3012.295-86163112.295-8616H a r t O p t i o n M e n uo n M e n u C h a n g e P a s s w o r d3212.295-8616APPENDIX IINTRINSIC SAFETY CONTROL DRAWING — FM009803-001 Rev. D3312.295-86163412.295-8616X3301 Multispectrum IR Flame DetectorFlexSonic TM AcousticLeak DetectorPointWatch Eclipse ® IR Combustible Gas Detector FlexVu ® Universal Displaywith GT3000 Toxic Gas Detector Eagle Quantum Premier ®Safety SystemC orporate Office6901 West 110th StreetMinneapolis, MN 55438 USA All trademarks are the property of their respective owners. © 2017 Detector Electronics Corporation. All rights reserved.Det-Tronics manufacturing system is certified to ISO 9001— the world’s most recognized quality management standard.Phone: 952.946.6491 Toll-free: 800.765.3473Fax: 952.829.8750***************************95-8616。

GT-1020系列智能有毒有害气体变送器产品说明书注意事项·产品概况·技术特点·操作·维护聚光科技（杭州）有限公司聚光科技（杭州）有限公司产品说明书●严禁在现场带电开盖操作●严禁带电更换传感器●安装、调试、设置等操作必须由专业人员进行●变送器的标定检查要定期进行●超过有效使用期和有故障的传感器要及时更换●避免用高于测量量程的气体冲击传感器●针对测量如氯化氢、溴化氢、甲苯、环氧乙烷、甲醇、乙醇、异丙醇、甲醛异丁烯、丁二烯、乙烯、丙烯、氯乙烯、乙酸乙烯酯、甲酸、丙烯请、三氯乙烯、一氧化氮等气体的产品，由于传感器工作需要一定的极化时间，初次安装上电或断电后重新上电使用，要保证不少于24小时的极化时间，极化完成后变送器便处于正常的检测状态，避免在该时间内进行调整。

1产品说明书聚光科技（杭州）有限公司目录注意事项一、产品概况二、技术特点（一）特点（二）技术参数（三）外型尺寸（四）电气连接（五）负载特性三、操作说明（一）启动模式（二）变送器正常监测模式（三）三按键标定设置模式1.低点微调2.高点微调3. 设定或查看标定目标气体浓度(四) 标准手操器和PC机标定设置模式1. 标准手操器标定设置模式2. PC机标定设置模式四、设备维护和更换（一）变送器（二）传感器更换（三）传感器标定2聚光科技（杭州）有限公司产品说明书一、产品概况GT-1020系列智能气体变送器是将现场监测到的有毒有害气体浓度转换成标准4-20mA电流信号、在线免停车数字自由组态、带背光多参数LCD现场显示、传感器更换即插即用、全量程温度自动跟踪补偿、完全国际标准智能化的两线制智能有毒有害气体变送器。

GT-1020系列两线制智能气体变送器所具有的性能卓越、运行稳定可靠、安装维护方便、测量气体种类齐全等特点，极大地满足了工业现场安全监测对设备高可靠性稳定运行和测量气体种类多样化的要求；已广泛应用于石油、化工、冶金、炼化、燃气输配、生化医药及水处理等行业。

GT-01 手持SF6红外检测仪珠海市集森电器有限公司∙产品型号： GT-01∙检测气体：六氟化硫∙检测技术：红外技术（NDIR）双波∙检测范围：0-9999 ppm∙温度范围：-30度到50度∙存储数据：70条该SF6气体泄露红外双波检漏仪，易于操作使用、携带方便且能检测出空气中最小的SF6气体浓度。
