【CN110095624A】一种进样时气泡检测及去除的装置和方法【专利】

专利名称：一种用于中药检测的在线连续去气泡装置专利类型：实用新型专利
发明人：叶国华,杨守娟,马思提
申请号：CN201920585723.0
申请日：20190426
公开号：CN209967751U
公开日：
20200121
专利内容由知识产权出版社提供
摘要：本实用新型属于脱泡设备技术领域，尤其涉及一种用于中药检测的在线连续去气泡装置；设置有固定支架；固定支架上端通过螺栓固定有去泡筒体和泵体；去泡筒体右侧设置有介质入口，介质入口通过导管与泵体连接；去泡筒体上端设置有介质出口，介质出口与外部的药液检测器连接；介质出口上端设置有液位传感器，液位传感器通过电信号与外部的主机连接，主机通过电信号与泵体连接；去泡筒体上端通过螺纹密封有圆台盖，圆台盖上设置有排气阀；去泡筒体内部通过卡扣与过滤网连接。

本实用新型通过设置有过滤网，可以对杂质进行滤除；液位传感器检测药液的高度，防止药液从排气阀溢出。

申请人：山东中医药高等专科学校
地址：264199 山东省烟台市滨海东路508号
国籍：CN
代理机构：重庆市信立达专利代理事务所(普通合伙)
代理人：包晓静
更多信息请下载全文后查看。

专利名称：一种制备色谱在线脱气泡装置专利类型：实用新型专利
发明人：李楠,李重九,贺宏图,马晓东
申请号：CN200920246872.0
申请日：20091120
公开号：CN201543274U
公开日：
20100811
专利内容由知识产权出版社提供
摘要：本实用新型公开了属于天然产物分离，色谱分离装置技术领域的一种制备色谱在线脱气泡装置。

该在线脱气泡装置由装置主体、流出液入口、流出液出口和排气口构成，装置主体上部设置流出液入口，下部设置流出液出口，流出液入口通过管路与色谱柱出口相连，流出液出口通过管路与检测器相连，在装置主体上部设置排气口。

装置主体为透明材料，优选有机玻璃或聚四氟乙烯材料。

管路材料优选聚四氟乙烯。

本实用新型提供的在线脱气泡装置设备简单，消除气泡效果明显。

常压与中压色谱系统均可使用。

消除了气泡对检测进行的干扰，大大提高了检测结果的准确性。

申请人：中国农业大学
地址：100094 北京市海淀区圆明园西路2号
国籍：CN
代理机构：北京众合诚成知识产权代理有限公司
代理人：童晓琳
更多信息请下载全文后查看。

(10)授权公告号 CN 202259530 U(45)授权公告日 2012.05.30C N 202259530 U*CN202259530U*(21)申请号 201120355063.0(22)申请日 2011.09.21H01M 2/36(2006.01)H01M 10/058(2010.01)(73)专利权人宁德新能源科技有限公司地址352100 福建省宁德市东侨经济开发区郑港路1号(72)发明人王声杰 熊建群 孔繁祥(74)专利代理机构广州三环专利代理有限公司44202代理人王基才(54)实用新型名称去除液体中气泡的装置(57)摘要本实用新型公开了一种去除液体中气泡的装置，其包括内设滤网的气液分离罐、与气液分离罐连接的进液管、将去除气泡后的液体提供给末端工作站的出液管，以及连接于气液分离罐顶端的抽真空装置。

本实用新型去除液体中气泡的装置通过抽真空装置对液体进行长时间持续抽真空，因此能有效去除液体中的气泡，能够满足末端工作站的液体不允许有气泡的要求。

(51)Int.Cl.权利要求书1页 说明书3页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 1 页1/1页1.一种去除液体中气泡的装置，包括内设滤网的气液分离罐、与气液分离罐连接的进液管和将去除气泡后的液体提供给末端工作站的出液管，其特征在于：还包括连接于气液分离罐顶端的抽真空装置。

2.根据权利要求1所述的去除液体中气泡的装置，其特征在于：还包括设有阀门的连接管和通过连接管与气液分离罐下端连接的液体缓存容器，所述出液管连接于液体缓存器而将其中的液体提供给末端工作站。

3.根据权利要求2所述的去除液体中气泡的装置，其特征在于：所述进液管和出液管上都设有控制管道开闭的阀门。

4.根据权利要求3所述的去除液体中气泡的装置，其特征在于：所述气液分离罐和液体缓存容器上分别设有液位控制装置，液位控制装置分别通过液位传感器自动实现气液分离罐和液体缓存容器的出入口处阀门的开闭。

专利名称：一种泡沫性能的检测装置专利类型：发明专利
发明人：滕琳,郑春阳
申请号：CN201910150490.6
申请日：20190228
公开号：CN109682749A
公开日：
20190426
专利内容由知识产权出版社提供
摘要：本发明公开了一种泡沫性能的检测装置，包括泡沫发生筒、左右双电极板、电导线和电导率仪，所述的泡沫发生筒为中空透明筒状结构，筒壁上带有刻度标识；所述左右双电极板分为左电极板和右电极板，平行对称烧结于圆形泡沫发生筒的内壁上，通过电导线与所述电导率仪相连。

本发明结构简单，精度高，操作简便易行，可广泛用于实验室中对于泡沫性能的检测。

申请人：守正创新生物科技(天津)有限公司
地址：300384 天津市滨海新区高新区华苑产业区兰苑路5号B-401
国籍：CN
更多信息请下载全文后查看。

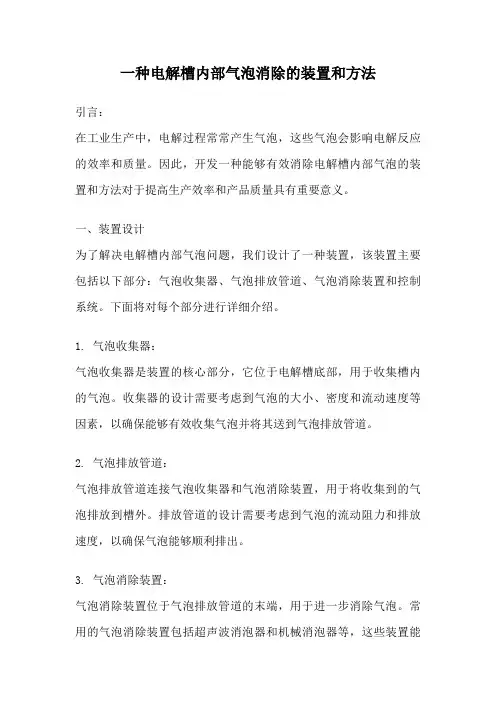

一种电解槽内部气泡消除的装置和方法引言：在工业生产中，电解过程常常产生气泡，这些气泡会影响电解反应的效率和质量。

因此，开发一种能够有效消除电解槽内部气泡的装置和方法对于提高生产效率和产品质量具有重要意义。

一、装置设计为了解决电解槽内部气泡问题，我们设计了一种装置，该装置主要包括以下部分：气泡收集器、气泡排放管道、气泡消除装置和控制系统。

下面将对每个部分进行详细介绍。

1. 气泡收集器：气泡收集器是装置的核心部分，它位于电解槽底部，用于收集槽内的气泡。

收集器的设计需要考虑到气泡的大小、密度和流动速度等因素，以确保能够有效收集气泡并将其送到气泡排放管道。

2. 气泡排放管道：气泡排放管道连接气泡收集器和气泡消除装置，用于将收集到的气泡排放到槽外。

排放管道的设计需要考虑到气泡的流动阻力和排放速度，以确保气泡能够顺利排出。

3. 气泡消除装置：气泡消除装置位于气泡排放管道的末端，用于进一步消除气泡。

常用的气泡消除装置包括超声波消泡器和机械消泡器等，这些装置能够通过超声波或机械振动等方式将气泡破坏或剪断，从而使气泡更容易消散。

4. 控制系统：控制系统用于控制装置的运行和参数调节。

通过监测电解槽内部的气泡浓度和流动速度等指标，控制系统能够自动调节气泡收集器和气泡消除装置的工作状态，以达到最佳的气泡消除效果。

二、方法实施在使用该装置消除电解槽内部气泡时，可以按照以下步骤进行操作：1. 将气泡收集器放置在电解槽底部，并与气泡排放管道连接好。

2. 启动控制系统，调节气泡收集器的工作参数，使其能够有效收集槽内的气泡。

3. 当气泡收集器收集到一定数量的气泡时，启动气泡消除装置，对气泡进行进一步消除。

可以根据实际情况选择超声波消泡器或机械消泡器等装置。

4. 监测电解槽内的气泡浓度和流动速度等指标，根据实际情况调节控制系统的参数，以达到最佳的气泡消除效果。

5. 定期清理气泡收集器和气泡排放管道，以确保装置的正常运行。

三、效果评价通过使用该装置和方法，可以有效消除电解槽内部的气泡，从而提高电解反应的效率和质量。

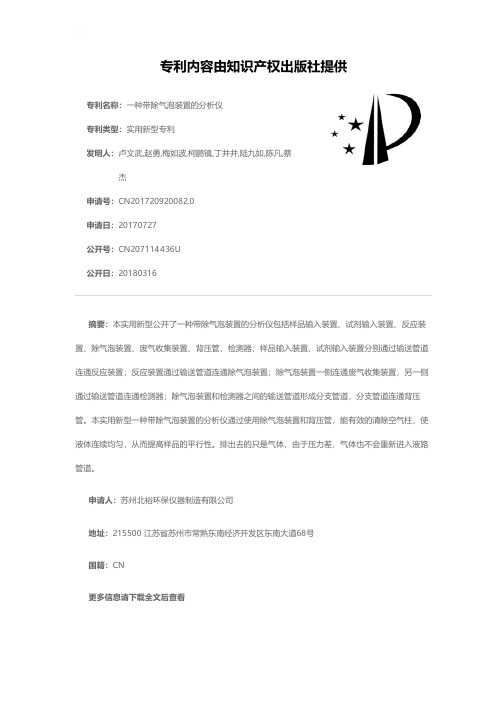

专利名称：一种带除气泡装置的分析仪
专利类型：实用新型专利
发明人：卢文武,赵勇,梅如波,柯鹏镇,丁井井,陆九如,陈凡,蔡杰
申请号：CN201720920082.0
申请日：20170727
公开号：CN207114436U
公开日：
20180316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种带除气泡装置的分析仪包括样品输入装置、试剂输入装置、反应装置、除气泡装置、废气收集装置、背压管、检测器；样品输入装置、试剂输入装置分别通过输送管道连通反应装置；反应装置通过输送管道连通除气泡装置；除气泡装置一侧连通废气收集装置，另一侧通过输送管道连通检测器；除气泡装置和检测器之间的输送管道形成分支管道，分支管道连通背压管。

本实用新型一种带除气泡装置的分析仪通过使用除气泡装置和背压管，能有效的清除空气柱，使液体连续均匀，从而提高样品的平行性。

排出去的只是气体，由于压力差，气体也不会重新进入液路管道。

申请人：苏州北裕环保仪器制造有限公司
地址：215500 江苏省苏州市常熟东南经济开发区东南大道68号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于中药检测的在线连续去气泡装置专利类型：发明专利
发明人：谢双
申请号：CN202010927069.4
申请日：20200907
公开号：CN112051262A
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于中药检测的在线连续去气泡装置，具体涉及中药检测领域，包括密封型顶盖连接机构，密封型顶盖连接机构的底部卡接有中药检测用储液罐机构，密封型顶盖连接机构的底部通过螺栓固定安装有旋转式表壁气泡清除机构，中药检测用储液罐机构的内腔中心位置超声波焊接有去气泡式中药药液防溅机构。

本发明通过设置了旋转式表壁气泡清除机构，按压型顶置连接盘带动传动型外螺纹支撑丝杠向下运动，使得传动型外螺纹支撑丝杠带动内螺纹丝杠用旋转筒在中药检测用储液罐机构的内腔旋转，贴合型弧面表壁刮板对中药检测用储液罐机构内腔侧壁的气泡达到初次清除的作用，相对提升了中药药液中气泡消除的便捷性。

申请人：谢双
地址：234220 安徽省宿州市灵璧县夏楼镇中谢村中谢庄七组
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810192569.0(22)申请日 2018.03.09(71)申请人 天津商业大学地址 300134 天津市北辰区津霸公路东口(72)发明人 李蕊　张晓川　徐丹　杨佳　林秀峰　李骅　张国梁　(74)专利代理机构 天津市三利专利商标代理有限公司 12107代理人 韩新城(51)Int.Cl.G01N 21/88(2006.01)(54)发明名称一种橡胶制品内部气泡的检测方法及其系统(57)摘要本发明公开了一种橡胶制品内部气泡的检测系统，包括：加热装置(100)，用于放置需要检测的橡胶制品，并将所述橡胶制品加热至预设目标温度；图像采集装置(200)，用于预先采集需要检测的橡胶制品在未被加热时的表面图像，以及实时采集所述橡胶制品在被所述加热装置加热至预设目标温度下的表面图像，然后发送给图像分析装置(3200)；图像分析装置(300)，与图像采集装置(200)相连接。

本发明公开的一种橡胶制品内部气泡的检测方法及其系统，其可以准确、可靠地对橡胶制品内部存在的气泡缺陷进行无损检测，从而筛选获得高质量的橡胶制品，有利于广泛地推广应用。

权利要求书2页 说明书8页 附图2页CN 108414529 A 2018.08.17C N 108414529A1.一种橡胶制品内部气泡的检测方法，其特征在于，包括以下步骤：第一步：预先采集需要检测的橡胶制品在未被加热时的表面数字图像第二步：将所述橡胶制品加热至预设目标温度；第三步：实时采集所述橡胶制品在预设目标温度下的表面数字图像；第四步：对所述橡胶制品在未被加热时的表面数字图像和在预设目标温度下的表面数字图像执行预设图像分析操作，获得在预设目标温度下的所述橡胶制品表面的第一主应变场云图并实时显示；第五步：检测所述第一主应变场云图是否存在第一主应变较大的区域，如果存在，则判断所述橡胶制品的内部存在气泡缺陷，完成对橡胶制品的检测。
