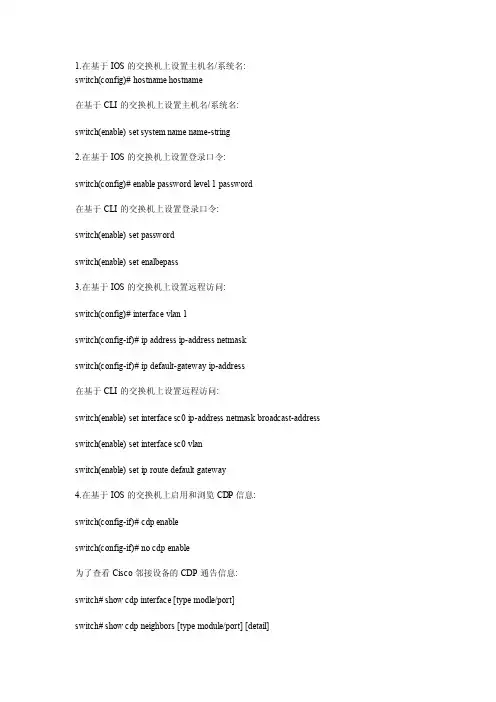

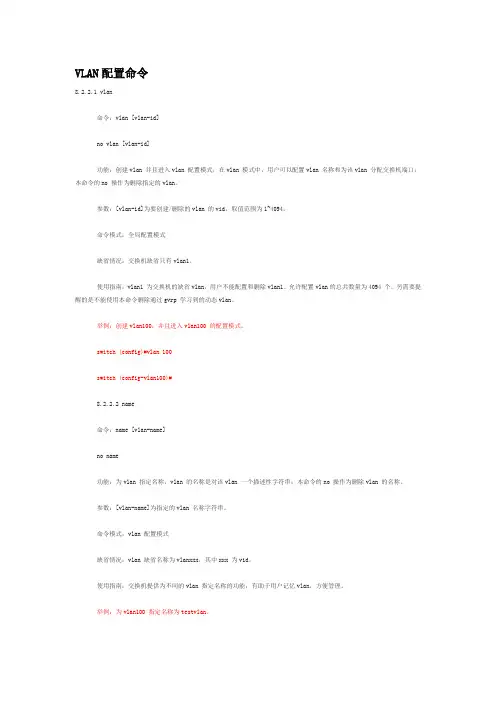

1.在基于IOS的交换机上设置主机名/系统名:switch(config)# hostname hostname在基于CLI的交换机上设置主机名/系统名:switch(enable) set system name name-string2.在基于IOS的交换机上设置登录口令:switch(config)# enable password level 1 password在基于CLI的交换机上设置登录口令:switch(enable) set passwordswitch(enable) set enalbepass3.在基于IOS的交换机上设置远程访问:switch(config)# interface vlan 1switch(config-if)# ip address ip-address netmaskswitch(config-if)# ip default-gateway ip-address在基于CLI的交换机上设置远程访问:switch(enable) set interface sc0 ip-address netmask broadcast-address switch(enable) set interface sc0 vlanswitch(enable) set ip route default gateway4.在基于IOS的交换机上启用和浏览CDP信息:switch(config-if)# cdp enableswitch(config-if)# no cdp enable为了查看Cisco邻接设备的CDP通告信息:switch# show cdp interface [type modle/port]switch# show cdp neighbors [type module/port] [detail]在基于CLI的交换机上启用和浏览CDP信息:switch(enable) set cdp {enable|disable} module/port为了查看Cisco邻接设备的CDP通告信息:switch(enable) show cdp neighbors[module/port] [vlan|duplex|capabilities|detail] 5.基于IOS1000的交换机的端口描述:switch(config-if)# description description-string基于CLI的交换机的端口描述:switch(enable)set port name module/number description-string6.在基于IOS的交换机上设置端口速度:switch(config-if)# speed{10|100|auto}在基于CLI的交换机上设置端口速度:switch(enable) set port speed moudle/number {10|100|auto}switch(enable) set port speed moudle/number {4|16|auto}7.在基于IOS的交换机上设置以太网的链路模式:switch(config-if)# duplex {auto|full|half}在基于CLI的交换机上设置以太网的链路模式:switch(enable) set port duplex module/number {full|half}8.在基于IOS的交换机上配置静态VLAN:switch# vlan databaseswitch(vlan)# vlan vlan-num name vlaswitch(vlan)# exitswitch# configure teriminalswitch(config)# interface interface module/numberswitch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan vlan-numswitch(config-if)# end在基于CLI的交换机上配置静态VLAN:switch(enable) set vlan vlan-num [name name]switch(enable) set vlan vlan-num mod-num/port-list9. 在基于IOS的交换机上配置VLAN中继线:switch(config)# interface interface mod/portswitch(config-if)# switchport mode trunkswitch(config-if)# switchport trunk encapsulation {isl|dotlq}switch(config-if)# switchport trunk allowed vlan remove vlan-list switch(config-if)# switchport trunk allowed vlan add vlan-list在基于CLI的交换机上配置VLAN中继线:switch(enable) set trunk module/port [on|off|desirable|auto|nonegotiate] Vlan-range [isl|dotlq|dotl0|lane|negotiate]10.在基于IOS的交换机上配置VTP管理域:switch# vlan databaseswitch(vlan)# vtp domain domain-name在基于CLI的交换机上配置VTP管理域:switch(enable) set vtp [domain domain-name]11.在基于IOS的交换机上配置VTP 模式:switch# vlan databaseswitch(vlan)# vtp domain domain-nameswitch(vlan)# vtp {sever|cilent|transparent}switch(vlan)# vtp password password在基于CLI的交换机上配置VTP 模式:switch(enable) set vtp [domain domain-name] [mode{ sever|cilent|transparent }][password password]12. 在基于IOS的交换机上配置VTP版本:switch# vlan databaseswitch(vlan)# vtp v2-mode在基于CLI的交换机上配置VTP版本:switch(enable) set vtp v2 enable13. 在基于IOS的交换机上启动VTP剪裁:switch# vlan databaseswitch(vlan)# vtp pruning在基于CL I 的交换机上启动VTP剪裁:switch(enable) set vtp pruning enable14.在基于IOS的交换机上配置以太信道:switch(config-if)# port group group-number [distribution {source|destination}]在基于CLI的交换机上配置以太信道:switch(enable) set port channel moudle/port-range mode{on|off|desirable|auto}15.在基于IOS的交换机上调整根路径成本:switch(config-if)# spanning-tree [vlan vlan-list] cost cost在基于CLI的交换机上调整根路径成本:switch(enable) set spantree portcost moudle/port costswitch(enable) set spantree portvlancost moudle/port [cost cost][vlan-list] 16.在基于IOS的交换机上调整端口ID:switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority 在基于CLI的交换机上调整端口ID:switch(enable) set spantree portpri {mldule/port}priorityswitch(enable) set spantree portvlanpri {module/port}priority [vlans] 17. 在基于IOS的交换机上修改STP时钟:switch(config)# spanning-tree [vlan vlan-list] hello-time seconds switch(config)# spanning-tree [vlan vlan-list] forward-time seconds` switch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:switch(enable) set spantree hello interval[vlan]switch(enable) set spantree fwddelay delay [vlan]switch(enable) set spantree maxage agingtiame[vlan]18. 在基于IOS的交换机端口上启用或禁用Port Fas1000t 特征: switch(config-if)#spanning-tree portfast在基于CLI的交换机端口上启用或禁用Port Fast 特征:switch(enable) set spantree portfast {module/port}{enable|disable}19. 在基于IOS的交换机端口上启用或禁用UplinkFast 特征:switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]在基于CLI的交换机端口上启用或禁用UplinkFast 特征:switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate] [all-protocols off|on]20. 为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name21. 为了从一条中继链路上删除VLAN,可使用下列命令:switch(enable) clear trunk module/port vlan-range22. 用show vtp domain 显示管理域的VTP参数.23. 用show vtp statistics显示管理域的VTP参数.24. 在Catalyst交换机上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}] 25. 在Catalyst交换机上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf{ring hex-ring-num|decring decimal-ring-num} parent vlan-num26. 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:switch(enable) set vlan vlan-num mod-num/port-num27. 命令show spantree显示一个交换机端口的STP状态.28. 配置一个ELAN的LES和BUS,可以使用下列命令:A TM (config)# interface atm number.subint multiointA TM(config-subif)# lane serber-bus ethernet elan-name29. 配置LECS:A TM(config)# lane database database-nameA TM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-address A TM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-addressA TM(lane-config-databade)# name …30. 创建完数据库后,必须在主接口上启动LECS.命令如下:A TM(config)# interface atm numberA TM(config-if)# lane config database database-nameA TM(config-if)# lane config auto-config-atm-address31. 将每个LEC配置到一个不同的A TM子接口上.命令如下:A TM(config)# interface atm number.subint multipointA TM(config)# lane client ethernet vlan-num elan-num32. 用show lane server 显示LES的状态.33. 用show lane bus显示bus的状态.34. 用show lane database显示LECS数据库可内容.35. 用show lane client显示LEC的状态.36. 用show module显示已安装的模块列表.37. 用物理接口建立与VLAN的连接:router# configure terminalrouter(config)# interface media module/portrouter(config-if)# description description-stringrouter(config-if)# ip address ip-addr subnet-maskrouter(config-if)# no shutdown38. 用中继链路来建立与VLAN的连接:router(config)# interface module/port.subinterfacerouter(config-ig)# encapsulation[isl|dotlq] vlan-numberrouter(config-if)# ip address ip-address subnet-mask39. 用LANE 来建立与VLAN的连接:router(config)# interface atm module/portrouter(config-if)# no ip addressrouter(config-if)# atm pvc 1 0 5 qsaalrouter(config-if)# atm pvc 2 0 16 ilnirouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-maskrouter(config-if)# lane client ethernet elan-numrouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-namerouter(config-if)# lane client ethernet elan-namerouter(config-if)# …40. 为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行: router(config)# ip routingrouter(config)# router ip-routing-protocolrouter(config-router)# network ip-network-numberrouter(config-router)# network ip-network-number41. 配置默认路由:switch(enable) set ip route default gateway42. 为一个路由处理器分配VLANID,可在接口模式下使用下列命令:1000router(config)# interface interface numberrouter(config-if)# mls rp vlan-id vlan-id-num43. 在路由处理器启用MLSP:router(config)# mls rp ip44. 为了把一个外置的路由处理器接口和交换机安置在同一个VTP域中:router(config)# interface interface numberrouter(config-if)# mls rp vtp-domain domain-name45. 查看指定的VTP域的信息:router# show mls rp vtp-domain vtp domain name46. 要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:router(config-if)#mls rp management-interface47. 要检验MLS-RP的配置情况：router# show mls rp48. 检验特定接口上的MLS配置：router# show mls rp interface interface number49. 为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：set mls flow [destination|destination-source|full]50. 为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：router(config)# mls rp ip input-acl51. 当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：switch(enable) set mls enable52. 若想改变老化时间的值，可在特权模式下输入以下命令：switch(enable) set mls agingtime agingtime53. 设置快速老化：switch(enable) set mls agingtime fast fastagingtime pkt_threshold54. 确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：switch(enable) show mls include55. 显示MLS高速缓存记录：switch(enable) show mls entry56. 用命令show in arp显示ARP高速缓存区的内容。

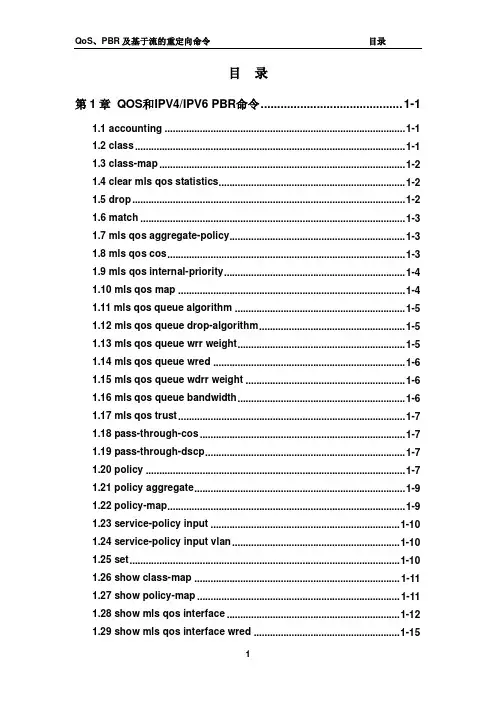

目录第1章QOS和IPV4/IPV6 PBR命令........................................... 1-11.1 accounting ......................................................................................... 1-11.2 class.................................................................................................... 1-11.3 class-map........................................................................................... 1-21.4 clear mls qos statistics..................................................................... 1-21.5 drop..................................................................................................... 1-21.6 match .................................................................................................. 1-31.7 mls qos aggregate-policy................................................................. 1-31.8 mls qos cos........................................................................................ 1-31.9 mls qos internal-priority................................................................... 1-41.10 mls qos map .................................................................................... 1-41.11 mls qos queue algorithm ............................................................... 1-51.12 mls qos queue drop-algorithm...................................................... 1-51.13 mls qos queue wrr weight.............................................................. 1-51.14 mls qos queue wred ....................................................................... 1-61.15 mls qos queue wdrr weight ........................................................... 1-61.16 mls qos queue bandwidth.............................................................. 1-61.17 mls qos trust.................................................................................... 1-71.18 pass-through-cos............................................................................ 1-71.19 pass-through-dscp.......................................................................... 1-71.20 policy ................................................................................................ 1-71.21 policy aggregate.............................................................................. 1-91.22 policy-map........................................................................................ 1-91.23 service-policy input ...................................................................... 1-101.24 service-policy input vlan.............................................................. 1-101.25 set.................................................................................................... 1-101.26 show class-map ............................................................................ 1-111.27 show policy-map........................................................................... 1-111.28 show mls qos interface................................................................ 1-121.29 show mls qos interface wred ...................................................... 1-151.30 show mls qos maps...................................................................... 1-151.31 show mls qos vlan ........................................................................ 1-161.32 show mls qos aggregate-policy.................................................. 1-161.33 transmit .......................................................................................... 1-16第2章基于流的重定向命令 ...................................................... 2-12.1 access-group redirect to interface ethernet.................................. 2-12.2 show flow-based-redirect................................................................. 2-1第1章QoS和IPv4/IPv6 PBR命令1.1 accounting命令：accountingno accounting功能：为分类后的流量设置统计功能。

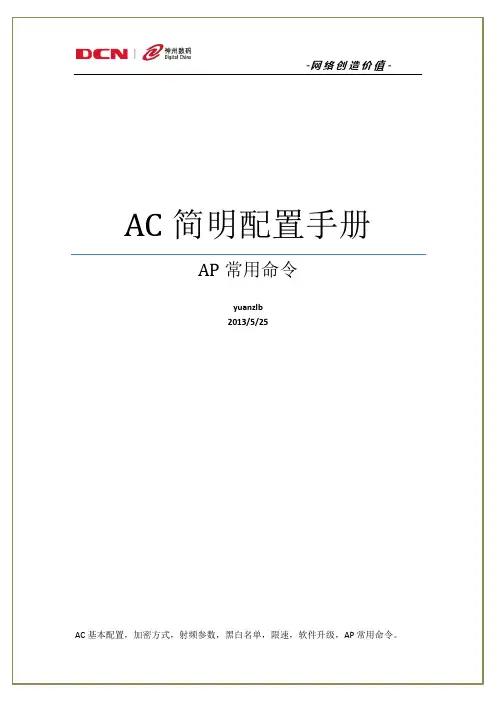

目录一、无线基础配置 (1)1.1. 网络接口信息配置 (1)1.2. 开启无线功能 (1)1.3. AP上线自动发现方式 (1)1.3.1 二层发现 (1)1.3.2 三层发现 (1)1.4. 配置SSID (2)1.5. 设置用户vlan (2)1.5.1. 常用无线用户vlan配置 (2)1.5.2. 墙面AP面板LAN口vlan配置 (2)1.6. 配置native vlan (2)1.7. AP上线认证方式 (2)1.8. 配置硬件类型 (3)1.9. 配置加密方式 (3)1.9.1. 不加密 (3)1.9.2. WPA加密方式 (3)1.9.3. WEP加密方式 (4)1.10. Portal认证 (4)1.10.1. AC内置Portal功能 (4)1.10.2. 外置Portal (5)1.11. AP加入profile (5)1.12. AP位置描述 (5)1.13. 下发配置 (5)二、转发方式 (6)2.1. 集中转发 (6)2.2. 分布式转发 (6)三、射频参数 (6)3.1. 设置国家代码 (6)3.2. 设置射频工作模式 (6)3.3. 设置AP信道 (6)3.3.1. 自动调整 (6)3.3.2. 固定信道 (6)3.4. 设置AP功率 (7)3.4.1. 自动调整 (7)3.4.2. 固定功率 (7)3.5. 自动信道调整 (7)3.5.1. 手动触发方式 (7)3.5.2. 周期性触发方式 (7)3.5.3. 固定时间触发方式 (7)3.6. 自动功率调整 (7)3.6.1. 手动触发方式 (7)3.6.2. 周期性触发方式 (8)四、黑白名单与用户隔离 (8)4.1. 黑白名单 (8)4.1.1. 只允许已添加MAC的终端连接AP (8)4.1.2. 阻止已添加MAC的终端连接AP (8)4.2. 用户隔离 (8)五、QOS限速 (9)六、限时策略 (9)七、AP软件升级 (9)7.1. AP上升级 (9)7.2. AC上自动升级AP (9)7.3. AC上手动升级AP (9)7.4. AP上uboot文件升级 (10)八、恢复出厂 (10)8.1. AC恢复出厂 (10)8.2. AP恢复出厂 (10)九、AP配置 (10)9.1. AP配置 (10)9.1.1. 设置AP的IP地址 (10)9.1.2. 设置AP的子网掩码 (10)9.1.3. 设置AP的是否优先使用DHCP获取的地址 (11)9.1.4. 设置AP的网关地址 (11)9.1.5. 设置AP的国家代码为中国或美国 (11)9.1.6. 设置AP的管理vlan (11)9.2. 查看状态 (11)9.2.1. 查看AP与AC相关的配置 (11)9.2.2. 查看AP上的管理接口配置 (11)9.2.3. 查看AP上的射频接口配置参数 (11)9.2.4. 查看AP上关联的客户端 (12)9.2.5. 查看系统版本硬件类型等 (12)9.2.6. 查看硬件类型 (12)一、无线基础配置1.1.网络接口信息配置DCWS-6028(config)#vlan 10DCWS-6028(config)#interface vlan 10DCWS-6028(config-if-vlan10)#ip address 192.168.10.253 255.255.255.0DCWS-6028(config)#ip route 0.0.0.0/0 192.168.10.2541.2.开启无线功能DCWS-6028(config)#wirelessDCWS-6028(config-wireless)#enableDCWS-6028(config-wireless)#no auto-ip-assignDCWS-6028(config-wireless)#static-ip 192.168.1.2541.3.AP上线自动发现方式1.3.1二层发现DCWS-6028(config-wireless)# discovery vlan-list 1//AP所在vlan1.3.2三层发现1.3.2.1.AC上配置AP地址来发现APDCWS-6028(config-wireless)#discovery ip-list 192.168.2.10 //AP的IP1.3.2.2.DHCP Server上配置Option参数为AP下发AC地址DCWS-6028(config)#ip dhcp pool ap //进入DHCP Pool模式DCWS-6028(dhcp-ap-config)#option 43 hex 0104C0A8010A //配置option 43携带AC地址DCWS-6028(dhcp-ap-config)#option 60 ascii udhcp 1.18.2 //配置option 60对应版本属性号注：1) hex 01040A0A0A0A 为固定格式：0104固定字符，C0A8010A代表AC的IP地址（16进制），例子IP地址是：192.168.1.102) ascii udhcp 1.18.2 为固定格式：udhcp固定字符，1.18.2代表对应AP硬件版本的属性号，例子AP版本为：1000WAP3) 1.18.2 为R4所有AP（包含墙面式1000WAP）对应的版本属性;R3的AP为1.6.1。

第一部分交换机配置一、基础配置1、模式进入Switch>Switch>enSwitch#configSwitch(Config)#interface ethernet 0/22、配置交换机主机名命令：hostname <主机名>3、配置交换机IP地址Switch(Config)#interface vlan 1Switch(Config-If-Vlan1)#ip address 10.1.128.251 255.255.255.0Switch(Config-If-Vlan1)#no shut4、为交换机设置Telnet授权用户和口令：登录到Telnet的配置界面，需要输入正确的用户名和口令，否则交换机将拒绝该Telnet用户的访问。

该项措施是为了保护交换机免受非授权用户的非法操作。

若交换机没有设置授权Telnet用户，则任何用户都无法进入交换机的Telnet配置界面。

因此在允许Telnet方式配置管理交换机时，必须在Console的全局配置模式下使用命令username <username>privilege <privilege> [password (0 | 7) <password>]为交换机设置Telnet授权用户和口令并使用命令authentication line vty login local打开本地验证方式，其中privilege选项必须存在且为15。

例：Switch>enableSwitch#configSwitch(config)#username test privilege 15 password 0 testSwitch(config)#authentication line vty login localSwitch(Config)#telnet-user test password 0 testSwitch (Config)#telnet-server enable：//启动远程服务功能5、配置允许Telnet管理交换机的地址限制（单独IP或IP地址段）（1）限制单个IP允许Telnet登录交换机switch(config)#authentication security ip 192.168.1.2（2）限制允许IP地址段Telnet登录交换机switch(config)#access-list 1 permit 192.168.1.0 0.0.0.255switch(config)#authentication ip access-class 1 in5、为交换机设置Web授权用户和口令：web-user <用户名>password {0|7} <密码>例：Switch(Config)#web-user admin password 0 digital6、设置系统日期和时钟：clock set <HH:MM:SS> <YYYY/MM/DD>7、设置退出特权用户配置模式超时时间exec timeout <minutes > //单位为分钟，取值范围为0~3008、保存配置：write9、显示系统当前的时钟：Switch#show clock10、指定登录用户的身份是管理级还是访问级Enable [level {visitor|admin} [<密码>]]11、指定登录配置模式的密码：Enable password level {visitor|admin}12、配置交换机的用户名密码：username admin privilege 15 password 0 admin00013、配置enable密码为ddd：enable password 0 ddd level 1514、配置登录时认证：authentication line vty login local15、设置端口的速率和双工模式（接口配置模式下）命令：speed-duplex {auto | force10-half | force10-full | force100-half | force100-full | {{force1g-half | force1g-full} [nonegotiate [master | slave]] } }no speed-duplex二、单交换机VLAN划分1、VLAN基本配置（1）新建VLAN：vlan <vlan-id>（2）命名VLAN：name <vlan-name>（3）为VLAN 分配交换机端口Switch(Config-If-Vlan1)#switchport interface Ethernet 0/2（4）设置Trunk 端口允许通过VLAN：Switch(Config-ethernet0/0/5)#switchport trunk allowed vlan 1;3;5-202、划分VLAN：（1）进入相应端口：Switch(config)#interface Ethernet 0/2（2）修改模式：Switch(Config-ethernet0/0/5)switchport mode access（3）划分VLAN：Switch(Config-ethernet0/0/5)#switchport access vlan 4三、跨交换机VLAN划分（两台交换机作相同操作）1、新建VLAN2、划分VLAN3、修改链路模式（1）进入相应端口：Switch(config)#interface Ethernet 0/1（2）修改模式：Switch(config-if)#switchport mode trunk四、VLAN间主机的通信1、新建VLAN2、划分VLAN3、修改链路模式（1）进入相应端口：Switch(config)#interface Ethernet 0/1（2）修改模式：Switch(config-if)#switchport mode trunk注意：如果是三层交换机，在修改模式先封装802.1协议：Switch(config-if)#switchport trunk encapsulation dot1q4、建立VLAN子接口（1）、进入VLAN接口模式：Switch(config)#interface vlan 2（2）、设置VLAN子接口地址：Switch(config-if)#ip address 192.168.0.1 255.255.255.0 （3）、打开端口：Switch(config-if)#no shutdown5、设置各主机IP地址、子网掩码、网关注意：（1）各主机IP地址应与其所在的VLAN在同一网段。

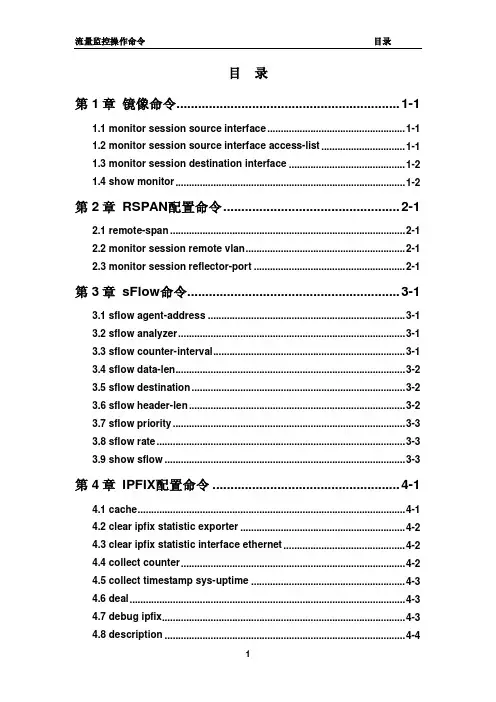

目录第1章镜像命令.............................................................. 1-11.1 monitor session source interface................................................... 1-11.2 monitor session source interface access-list............................... 1-11.3 monitor session destination interface ........................................... 1-21.4 show monitor..................................................................................... 1-2第2章RSPAN配置命令................................................. 2-12.1 remote-span....................................................................................... 2-12.2 monitor session remote vlan........................................................... 2-12.3 monitor session reflector-port ........................................................ 2-1第3章sFlow命令........................................................... 3-13.1 sflow agent-address ......................................................................... 3-13.2 sflow analyzer.................................................................................... 3-13.3 sflow counter-interval....................................................................... 3-13.4 sflow data-len..................................................................................... 3-23.5 sflow destination............................................................................... 3-23.6 sflow header-len................................................................................ 3-23.7 sflow priority...................................................................................... 3-33.8 sflow rate............................................................................................ 3-33.9 show sflow ......................................................................................... 3-3第4章IPFIX配置命令 .................................................... 4-14.1 cache................................................................................................... 4-14.2 clear ipfix statistic exporter ............................................................. 4-24.3 clear ipfix statistic interface ethernet............................................. 4-24.4 collect counter................................................................................... 4-24.5 collect timestamp sys-uptime ......................................................... 4-34.6 deal...................................................................................................... 4-34.7 debug ipfix.......................................................................................... 4-34.8 description ......................................................................................... 4-44.9 exporter .............................................................................................. 4-4 4.10 ipfix apply monitor.......................................................................... 4-5 4.11 ipfix exporter.................................................................................... 4-5 4.12 ipfix monitor..................................................................................... 4-5 4.13 ipfix record....................................................................................... 4-6 4.14 ipfix sampler .................................................................................... 4-6 4.15 ipv4 destination............................................................................... 4-7 4.16 ipv6 destination............................................................................... 4-7 4.17 match datalink ether-type .............................................................. 4-7 4.18 match datalink mac......................................................................... 4-8 4.19 match datalink vlan......................................................................... 4-8 4.20 match ip............................................................................................ 4-9 4.21 match ipv4-mask............................................................................. 4-9 4.22 match ipv6 flow-label...................................................................... 4-9 4.23 match ipv6-prefix .......................................................................... 4-10 4.24 rate .................................................................................................. 4-10 4.25 record.............................................................................................. 4-10 4.26 select............................................................................................... 4-12 4.27 set packet-type .............................................................................. 4-12 4.28 show ipfix exporter ....................................................................... 4-12 4.29 show ipfix interface ethernet....................................................... 4-13 4.30 show ipfix monitor ........................................................................ 4-14 4.31 show ipfix record........................................................................... 4-15 4.32 show ipfix sampler........................................................................ 4-15 4.33 show ipfix statistic exporter ........................................................ 4-16 4.34 show ipfix statistic interface ethernet........................................ 4-16 4.35 transport......................................................................................... 4-17 4.36 udp template.................................................................................. 4-17第1章镜像命令1.1 monitor session source interface命令：monitor session <session> source{interface <interface-list>| cpu [slot <slotnum> ]}{rx| tx| both}no monitor session <session> source{interface <interface-list>| cpu [slot <slotnum> ]} 功能：指定镜像源端口；本命令的no操作为删除镜像源端口。

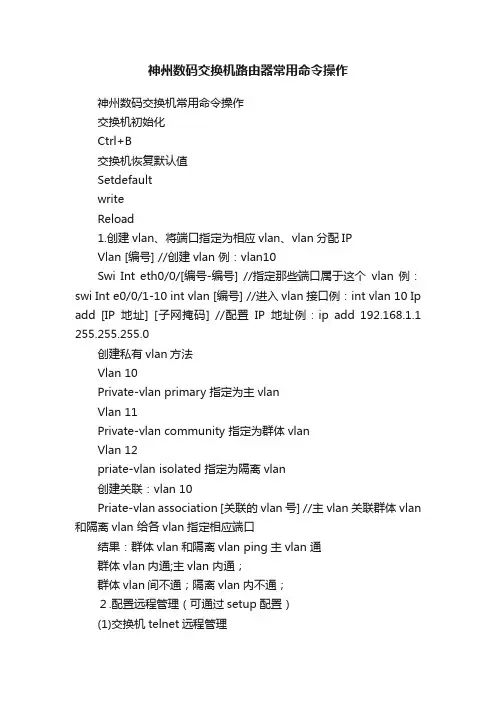

神州数码交换机路由器常用命令操作神州数码交换机常用命令操作交换机初始化Ctrl+B交换机恢复默认值SetdefaultwriteReload1.创建vlan、将端口指定为相应vlan、vlan分配IPVlan [编号] //创建vlan 例：vlan10Swi Int eth0/0/[编号-编号] //指定那些端口属于这个vlan 例：swi Int e0/0/1-10 int vlan [编号] //进入vlan接口例：int vlan 10 Ip add [IP地址] [子网掩码] //配置IP地址例：ip add 192.168.1.1 255.255.255.0创建私有vlan方法Vlan 10Private-vlan primary 指定为主vlanVlan 11Private-vlan community 指定为群体vlanVlan 12priate-vlan isolated 指定为隔离vlan创建关联：vlan 10Priate-vlan association [关联的vlan号] //主vlan关联群体vlan 和隔离vlan 给各vlan指定相应端口结果：群体vlan和隔离vlan ping主vlan 通群体vlan内通;主vlan 内通；群体vlan间不通；隔离vlan内不通；２.配置远程管理（可通过setup配置）(1)交换机telnet远程管理telnet-server enable //开启telnet服务，默认以开启telnet-user [用户] password 0 [密码] //添加telnet管理用户(2)web服务管理Ip http sever //开启web服务,需手动开启Web-user [用户名] password 0 [密码] //添加web管理用户３.静态路由Ip route [目标地址段] [目标掩码] [下一跳IP/接口]Ip route 0.0.0.0 0.0.0.0 [下一跳IP/接口] //ip route 0.0.0.0 0.0.0.0 192.168.1.2 ４.RIP协议路由以Vlan方法Router ripName[名称]Networkvlan[编号] //networkvlan10以IP方法Router ripName [名称]Network [ip段]５.ospf协议路由以Vlan方法Router ospf [ 编号] //默认编号是1Int vlan [vlan号] //int vlan 10 [区域号]默认为0，必须有Ip ospf enable area [区域号] //ip ospf enable area 0以IP方法Router ospf [ 编号]Router-id [ip地址]Network [自己的IP] [网关] area 0 //network 192.168.1.1/24 area 0 6.生成树协议1）Stp模式配置spanning-tree //启用生成树spanning-tree mode stp //设置生成树模式spanning-tree mst 0 priority 4096 //设置生成树交换机优先级2）mstp的配置spanning-treespanning-tree mst configurationname [名称]instance [实例号] vlan [编号]spanning-tree mst [实例号] priority 4096 //设置生成树交换机优先级spanning-tree mst [实例号] port-priority 16 //设置生成树端口优先级3）配置成快速启用端口Int e0/0/[编号-编号]Spanning-tree portfast7.链路聚合（手工）port-group [组号] //创建聚合组号int e0/0/[做链路的那几个端口号] //将端口加入聚合组port-group [组号] mode on8.链路聚合（LACP动态生成）port-group [组号]int e0/0/[做链路的那几个端口号]（交换机A的配置）port-group [组号] mode active（交换机B的配置）port-group [组号] mode passive9.trunkInt e0/0/[端口]Sw mode trunk //设置为trunkSw trunk allowed vlan all //划分到所有vlan10．Mac地址和端口绑定（单个）Int e0/0/[端口]Sw port-securitySw port-security mac-address [mac地址]11.Mac地址和端口绑定（多个）Inte0/0/[端口]Sw port-securitySw port-security maximum [安全mac地址个数如:3]sw port-security mac-address [mac地址]sw port-security mac-address [mac地址]sw port-security mac-address [mac地址]12.Mac地址和端口绑定(动态学习)Int e0/0/[端口]Sw port-security maximumSw port-security maximum lockSw port-security maximum convert13.mac地址表绑定mac-address-table static address[mac地址]vlan[编号]inte0/0/[编号]//解释:让mac地址只能在指定vlan中的指定端口中使用,其他的都不能使用(未测试) 14. 端口安全1) int e0/0/1-10 //进入端口，只能在access口上配置2) switchport port-security //开启端口安全功能3) switchport port-security maximum 5 //配置端口安全最大连接数4) sw port-security violation shutdown //配置违例处理方式5).sw port-security mac-address [mac地址] //配置mac地址绑定15. 交换机端口镜像（将源端口数据复制到目标端口）1) monitor session 1 source interface fastEthernet 0/2 both //源端口、被镜像的端口2) monitor session 1 destiNation interface fastEthernet 0/3 //目标端口、镜像端口16.dhcp配置1)交换机做dhcp服务器配置Service dhcp //启用DHCP服务Ip dhcp pool [地址池名]Network-address [IP段如：192.168.1.0] [掩码数如：24]Lease[租用天数]Default-router[网关IP]Dns-server[DNS的IP]Ip dhcp excluded-address<开始地址><结束地址>//指定网段中不分配的IP地址2)Dhcp中继服务的配置Service dhcpIp forward-protocol udp bootps //配置DHCP中继转发port 端口的UDP广播报文，默认67端口Int vlan [编号]或在接口上配置//int e0/0/[编号]Ip help-address [服务器IP] //指定DHCP中继转发的UDP报文的目标地址17.ACL IP访问控制下面2条是开启ACLFirewall enable //开启包过滤功能Firewall default permit //设置默认动作为允许//定义标准访问控制列表 //定义访问列表Ip access-list standard test //在端口上应用列表Deny 192.168.1.100.00.0.0.0.255//禁止IP段访问Deny 192.168.200.11 0.0.0.0//禁止单个IP访问Denytcp192.168.200.00.0.0.255any-destinationd-port23//拒绝IP段telnet数据Permit192.168.1.100.00.0.0.0.255//允许IP段访问Deny192.168.200.110.0.0.0//允许IP访问//绑定ACL到各个端口Inte0/0/[端口]Ip access-group test in//验证方法Show access-group标准ACL实验1) access-list 1 deny 192.168.1.0 0.0.0.255 //拒绝访问的IP段2) access-list 1 permit 192.168.1.0 0.0.0.255 //允许的IP段3) //进入端口4) ip access-group 1 in //把控制列表1 配入端口，进入控制5) ip access-group 1 out //把控制列表1 配入端口，输出控制15. 扩展ACL实验1) access-list 101 deny tcp A.B.C.D 255.255.255.0 A.B.C.D 255.255.255.0 eq ftp(WWW)// 禁止前面个网段访问后面个网段的ftp或者WWW16. 交换机单向访问控制1) //使用标准ACL2) access-list 1 deny 192.168.1.0 0.0.0.2553) //进入端口4) ip access-group 1 in神州数码路由器常用命令操作路由器初始化:ctrl+breakNopassword路由器恢复默认值dirDel startup-configReboot1.进入端口给端口分配IPInt [端口]Ip add [ip] [子网掩码]No shuFC串口配置时钟频率Ph sp 640002.静态路由Ip route [目标地址段] [目标掩码] [下一跳IP/接口]Ip route 0.0.0.0 0.0.0.0 [下一跳IP/接口] //默认路由Ip route 0.0.0.0 0.0.0.0 [下一跳IP/接口] 10 //浮动路由3.RIP协议路由Router ripNetwork [ip段]4.ospf协议路由Router ospf [进程号]Router-id [ip地址]Network [自己的IP段] [子网掩码] area [区域号如:0]5.telnet开启方法1Aaa authen enable default lineAaa authen login default lineEnable passwd [密码]Line vty 0 4Password [密码]方法2Username [用户名] password [密码]Aaa authentication login [用户名] localLine vty 0 4Login authentication [刚刚那个用户名]6.web访问配置Username [用户] password 0 [密码] //添加用户Ip http webm-type[web配置方式] //选择方式.高级,典型,向导Ip http port[端口] //配置web端口7.ppp协议时钟频率physical-layer speed 64000封装PPP协议Int s0/[编号]Enc ppp //封装PPP协议单向验证（验证方式为PAP和CHAP）验证方Aaa authen ppp default localUsername [用户名] password [密码]Int s0/[编号]Enc pppPpp authen pap被验证方Aaa authen ppp default localInt s0/[编号]Enc pppPpp pap sen [用户名] passwd [密码]双向验证：9.hdlcInt s0/[编号]Enc hdlc //和PPP差不多，都在端口中配置10.dhcp配置Ip dhcp pool[地址池名]Network 192.168.2.0 255.255.255.0 //定义网络段Range 192.168.2.10 192.168.2.20 //定义地址范围Default-router [IP] //配置网关Dns-sever [ip] //配置NDS的IPLease [天数] //租用天数//退回配置模式(config)Ip dhcpd enable//开启dhcp11.Nat网络地址转换分为三种静态地址转换、动态地址转换、端口复用第一种1对1的网络地址转换，也叫静态地址转换，主要用于发布服务器（FTP/WEB/telnet）1）定义内外口在端口下输入ip nat inside ip nat outside2）配置地址转换：ip nat inside source static <服务器地址> <公网地址>ip nat inside source static tcp <服务器地址> 80 <公网地址> 80 发布WWW服务ip nat inside source static tcp <服务器地址> 20 <公网地址> 20 发布ftp服务ip nat inside source static tcp <服务器地址> 21 <公网地址> 21ip nat inside source static tcp <服务器地址> 23 <公网地址> 23 允许telnet远程登陆第二种多对多的网络地址转换，也叫动态地址转换1）定义内外口在端口下输入ip nat inside ip nat outside2）定义内网访问列表（标准）和外网的地址池定义内网访问列表：ip access-list standard <列表名>permit <反掩码> //定义允许转换的源地址范围定义外网的地址池：ip nat pool <地址池名> <外网开始地址> <外网结束地址> netmask <子网掩码> 3）配置地址转换：ip nat inside source list <列表名> pool <地址池名> overload 第三种多对一的网络地址转换，也叫端口复用（natp）1）定义内外口在端口下输入ip nat inside ip nat outside2）定义内网访问列表定义内网访问列表：ip access-list standard <列表名>permit <反掩码>3）配置地址转换：ip nat inside source list <列表名> interface <外网接口编号> overload12.vpn(L2TP/PPTP)的配置//A到B的数据传输实例ROUTER-A的配置Intvirtual-tunnel0Ipadd172.16.1.2255.255.255.0Pppchaphosttest@/doc/a51199158.ht ml,Pppchappassword[密码]//退回配置模式(config)VpdnenableVpdn-group0Request-dialinInitiate-toip192.168.1.2priority1Protocol12tp/doc/a51199158.html,//退回配置模式(config)Iproute192.168.2.0255.255.255.0virtual-tunel0ROUTER-B的配置13、路由重分布redistribute static 重分布静态路由default-information originate 重分布默认路由redistribute connect 重分布直连网段redistribute rip 重分布RIP路由redistribute ospf <进程号> 重分布OSPF路由default-metric [权值] 设置路由权值14、策略路由1)定义内网访问列表：ip access-list standard <列表名>permit <反掩码>2)定义路由图route-map <图名> <图号1> permit/denymatch ip address <列表名>set ip next-hop 设置下一跳地址或 set interface fastethernet < > 设置出口route-map <图名> <图号2> permit/denymatch ip address <列表名>set ip next-hop 设置下一跳地址或 set interface fastethernet < > 设置出口3）在指定路由器的入口上应用路由图Router(config-if)#ip policy route-map <图名>15、Rip 认证：在端口上进行认证（要求在两台设备的路由端口配置）RIP版本1不支持认证。

神州数码交换机路由器命令汇总(部分)2016年3月23日星期三修改_________________________________________________________________________注：本文档命令为最简命令，如不懂请在机器上实验注：交换机版本信息：DCRS-5650-28(R4) Device, Compiled on Aug 12 10:58:26 2013sysLocation ChinaCPU Mac 00:03:0f:24:a2:a7Vlan MAC 00:03:0f:24:a2:a6SoftWare Version 7.0.3.1(B0043.0003)BootRom Version 7.1.103HardWare Version 2.0.1CPLD Version N/ASerial No.:1Copyright (C) 2001-2013 by Digital China Networks Limited.All rights reservedLast reboot is warm reset.Uptime is 0 weeks, 0 days, 1 hours, 42 minutes路由器版本信息：Digital China Networks Limited Internetwork Operating System SoftwareDCR-2659 Series Software, Version 1.3.3H (MIDDLE), RELEASE SOFTWARECopyright 2012 by Digital China Networks(BeiJing) LimitedCompiled: 2012-06-07 11:58:07 by system, Image text-base: 0x6004ROM: System Bootstrap, Version 0.4.2Serial num:8IRTJ610CA15000001, ID num:201404System image file is "DCR-2659_1.3.3H.bin"Digital China-DCR-2659 (PowerPC) Processor65536K bytes of memory,16384K bytes of flashRouter uptime is 0:00:44:44, The current time: 2002-01-01 00:44:44Slot 0: SCC SlotPort 0: 10/100Mbps full-duplex EthernetPort 1: 2M full-duplex SerialPort 2: 2M full-duplex SerialPort 3: 1000Mbps full-duplex EthernetPort 4: 1000Mbps full-duplex EthernetPort 5: 1000Mbps full-duplex EthernetPort 6: 1000Mbps full-duplex Ethernet一、交换机配置命令1.基本配置switch > en （enable ）进入特权用户模式 switch # con (config) 进入全局配置模式switch (config)# ho switch (hostname) 配置交换机名称 switch (config)# in e1/0/1 进入接口配置模式 switch (config -if -ethernet1/0/1)# exswitch (config)# in vl 1 进入VLAN 配置模式switch (config -if -vlan1)# ip ad 192.168.1.252 255.255.255.0 switch (config -if -vlan1)# exswitch (config)# ena p 1234 配置交换机密码(不加密) switch (config)# ena p 7 1234 配置交换机密码（加密） switch (config)# vl 10 创建vlan switch (config -vlan10)#ex switch (config)# in vl 10switch (config -if -vlan10)# ip ad 172.16.10.1 255.255.255.0 配置VLAN 地址2.生成树技术switch (config)# sp (spanning -tree) 启用全局生成树（默认mstp 生成树技术） switch (config)# sp mo stp/rstp /mstp (生成树/快速生成树/多生成树技术) switch (config)# sp ms 0 p 4096 设置交换机的优先级 默认32768 switch (config)# sh sp (show spanning -tree) 查看生成树3.交换机Web 管理switch (config)# ip ht serswitch (config)# usern admin pa 1234 用户名和密码4.交换机Telnet 管理switch (config)# telnet -s e (telnet enable) 开启telnet 服务 switch (config)# usern admin pa 1234 用户名和密码5.链路聚合(不需启动生成树)switchA (config)# port -g 1 (prot -group) switchA (config)# in e1/0/1-2switchA (config -port -range)# po 1 m on/active switchA (config -port -range)# ex switchA (config)# no port -g 1 删除组1switchB (config)# port -g 2 switchB (config)# in e1/0/3-4switchB (config -port -range)# po 2 m on/active switchB (config -port -range)# ex switchB (config)# no port -g 2 删除组26.交换机MAC 与IP 绑定switch (config)# am e (am enable) 启用全局am 功能 switch (config)# in e1/0/1switch (config_if_ethernet1/0/1)# am p (am port) 打开端口am 功能switch (config_if_ethernet1/0/1)# am m (mac -ip -pool) 00-A0-D1-D1-07-FF 192.168.1.101 switch (config_if_ethernet1/0/1)# ex switch (config)# in e1/0/2输入这条命令会出现: Invalid ENCRYPTED password! Please input the ENCRYPTED password with length 32 密码位数不够32位switch (config_if_ethernet1/0/2)# no am p 解锁端口7.交换机MAC与IP绑定静态绑定switch (config)# in e1/0/1switch (config_if_ethernet1/0/1)# sw p (port-security) 开启绑定功能switch (config_if_ethernet1/0/1)# sw p mac 00-a0-d1- d1-07-ff 添加静态MAC地址switch (config_if_ethernet1/0/1)# sw p max 4 绑定MAC地址的个数（默认为1）动态绑定(实验中交换机没有动态绑定命令)switch (config)# in e1/0/1switch (config_if_ethernet1/0/1)# sw p (port-security) 开启绑定功能switch (config_if_ethernet1/0/1)# sw port-security lockswitch (config_if_ethernet1/0/1)# sw port-security convert 将动态学习到绑定MAC的进行绑定switch # sh port-s add 查看绑定的地址8.交换机DHCP服务器配置switch (config)# service dhcp 启用DHCPswitch (config)# ip dh po poolA定义地址池poolAswitch (dhcp-poolA- config)# netw (network-address) 192.168.1.0 24switch (dhcp-poolA- config)# de (default-router) 192.168.1.254网关switch (dhcp-poolA- config)# dn 60.191.244.5DNS服务器switch (dhcp-poolA- config)# le 3租期3天switch (dhcp-poolA- config)# exswitch (config)# ip dh ex (excluded-add) 192.168.1.252 192.168.1.254 排除地址范围9.保留地址（一个地址池中只能配一个IP-MAC的绑定）switch (config)# ip dh po poolCswitch (dhcp-poolC- config)# ho 192.168.1.100 绑定的IP地址switch (dhcp-poolC- config)# ha (hardware-add) 00-a0-d1- d1-07-ff 绑定的MAC地址switch (dhcp-poolC- config)# de 192.168.1.254 网关10.ACL访问控制列表switchA (config)# ip ac s (standard) test命名标准IP访问列表switchA (config-std-nacl-test)# d (deny) 192.168.100.0 0.0.0.255反子网掩码（路由器上为子网掩码）switchA (config-std-nacl-test)# d 192.168.200.0 0.0.0.255switchA (config-std-nacl-test)# p (permit) a (permit any) 允许所有switchA (config-std-nacl-test)# exswitchA (config)# fir e (firewall enable) 开启ACL功能switchA (config)# in e1/0/1switchA (config-if-interface1/0/1)# ip ac (access-group) test in/out 进in出out （二层交换机上不支持out）11.配置时间范围switchA (config)# time-r worktimeswitchA (config-time-range)# p (periodic) weekd 9:0:0 to 18:0:012.VRRP虚拟路由器冗余协议Master BackupswitchA (config)# router v 1 switchB (config_router)# router v 1switchA (config_router)# v (virtual-ip) 192.168.1.254 switchB (config_router)# v 192.168.1.254 switchA (config_router)# i v 1 (interface vlan 1) switchB (config_router)# i v 1switchA (config_router)# pri 110 switchB (config_router)# enaswitchA (config_router)# c (circuit-failover) v 10 20switchA (config_router)# ena13.DHCP中继DHCP_relay (config)# service dhcp 全局开启DHCP服务DHCP_relay (config)# ip fo u b (ip forward-protocol udp bootps) 全局开启转发DHCP_relay (config)# in vl 10DHCP_relay (config-if-vlan10)# ip h 172.16.1.1 转发到DHCP服务器地址14.DHCP侦听DHCP (config)# service dhcpDHCP (config)# ip dh sn e 开启DHCP侦听功能DHCP (config)# in e1/0/1DHCP (config-if-ethernet1/0/1)# ip d s t (ip dhcp snooping trust)设置上联口为信任口15.端口隔离Switch (config)# is g test s i e1/0/1-2 (isolate-port group test switchport interface e1/0/1-2)e1/0/1-2口不能互相通信，可以和其它端口通信。
