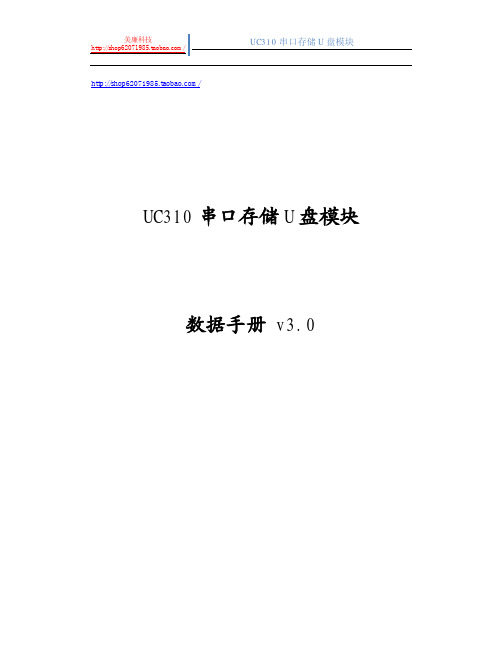

/UC310串口存储U盘模块数据手册 v3.0目录一、产品简介 (3)1.1 概述 (3)二、功能介绍 (4)1.1 主要功能 (4)1.2 主要指标 (4)1.3 硬件说明 (4)三、参数配置 (7)1.1 简介 (7)1.2 配置文件说明 (7)四、使用说明 (9)1.1 硬件连接 (9)1.2 SD卡使用 (10)1.3 上传功能 (10)五、使用要点 (10)六、附录（配置文件demo） (11)一、产品简介1.1概述l UC310模块，采用透明传输的方式，将串口送来的数据以文件（FA T32文件系统）形式存储于模块上的SD卡中。
连接USB端口，该模块仿真成U盘，无需任何额外驱动程序，上位机可直接读取文件，也可将SD卡卸下直接由读卡器读出文件。
l UC310模块接口简单，便于连接多种嵌入式及信号采集设备，特别适合需要长期保存海量数据及需要数据交换的应用中。
模块正面模块背面二、功能介绍1.1主要功能采用2线串口，将串口送来的数据透明保存成文件，存储到SD卡上。
n SD卡上使用FAT32文件系统。
n可分割数据保存成多个文件。
n自适应多种容量的SD卡。
n可由USB端口直接读出文件。
n可将SD卡卸下直接由读卡器读出文件。
1.2主要指标电源电压：DC 3.3V ，当成U盘操作时由USB端口直接供电。
温度范围：工业级（-40℃- 70℃），（不含SD卡本身）。
功耗：<45mA( DC3.3V，SD卡操作)，<28mA( DC3.3V，待机)。
接口电平：L VTTL或RS232电平可选择。
尺寸：63 * 42.5 * 20 mm（含接插件高度）。
1.3硬件说明1.3.1 机械尺寸图 11.3.2 电气特性表1 电气特性参数符号工作范围单位电源电压VCC +3.0-3.3 V (dc)工作电流I <45 mA输入高电平VIH 0.7*Vcc - Vcc V输入低电平VIL 0-0.3* Vcc V输出高电平VOH Vcc–0.4 -- Vcc V输出低电平VOL 0 - 0.4 V工作温度Ta -40 - 70 ℃表 2 引脚说明名称管脚方向说明nRST 1 IN 复位，低电平有效，不用时可悬空。
IPort-3嵌入式以太网转串口模块User ManualUM01010101 V1.08Date: 2020/12/01类别 内容关键词 IPort-3,以太网,串口摘 要IPort-3以太网转串口模块使用说明修订历史目录1. 功能简介 (1)1.1概述 (1)1.1.1IPort-3模块功能特点 (1)1.1.2产品特性 (2)1.2产品规范 (3)1.2.1电气参数 (3)1.2.2机械尺寸 (3)1.2.3温度特性 (4)2. 硬件部分说明 (5)2.1硬件电路说明 (5)2.2硬件连接使用说明 (11)2.3IPort-3的常用应用参考 (11)2.3.1TTL电平的应用 (11)2.3.2232电平的应用 (12)3. 工作模式 (13)3.1TCP Server模式 (13)3.2TCP Client模式 (13)3.3Real COM模式 (14)3.4UDP模式 (14)4. IPort-3模块IP地址 (16)4.1设备IP出厂设置 (16)4.2用户获取设备IP (16)4.3PC机与模块网段检测 (17)5. ZNetCom软件配置 (18)5.1安装配置软件 (18)5.2获取设备配置信息 (19)5.3修改设备配置信息 (21)5.4保存恢复设置 (22)5.4.1保存设置 (22)5.4.2恢复设置 (23)5.5恢复出厂设置 (23)5.5.1通过配置软件来恢复出厂设置 (23)5.5.2通过硬件来恢复出厂设置 (24)5.6升级固件 (24)6. 使用AT命令配置 (25)6.1利用超级终端工具 (25)6.1.1超级终端使用方法 (25)6.2AT命令配置流程图 (29)6.3AT命令 (30)6.3.1使用AT命令概述 (30)6.3.2使用AT命令详细说明 (31)6.3.3控制命令 (34)6.3.4设备信息配置命令 (37)6.3.5串口信息配置命令 (40)6.4AT命令配置实例 (48)7. Web浏览器配置 (50)7.1访客设置模式 (50)7.2管理员配置模式 (51)7.2.1功能设置 (52)7.2.2更改密码 (53)7.2.3备份恢复 (54)8. 固件升级 (55)9. 附录 (61)TCP和UDP中默认已经被占用的端口列表 (61)产品问题报告表 (62)产品返修程序 (63)10. 免责声明 (64)1. 功能简介1.1 概述IPort-3是广州致远电子有限公司开发的一款多功能嵌入式以太网串口数据转换模块，它内部集成了TCP/IP协议栈，用户利用它可以轻松完成嵌入式设备的网络功能，节省人力物力和开发时间，使产品更快的投入市场，增强竞争力。
USBCAN-8E-U工业级高性能CAN 接口卡修订历史目录1. 产品简介 (1)1.1产品概述 (1)1.2产品外观 (1)1.3功能特点 (2)1.4产品规格 (3)1.4.1电气参数 (3)1.4.2工作温度 (3)1.4.3防护等级 (3)1.5机械安装尺寸 (4)1.6典型应用 (5)2. 设备硬件接口说明 (6)2.1电源接线 (6)2.2终端电阻拨码开关 (6)2.3CAN通讯接口 (7)2.4信号指示灯 (8)2.5系统连接 (9)3. 驱动程序安装 (10)3.1驱动安装 (10)3.2卸载驱动 (14)4. 快速使用指南 (15)4.1CANTest基本操作 (15)4.1.1设备类型选择 (15)4.1.2转发设置 (16)4.1.3滤波设置 (17)4.2发送接收实验 (18)4.2.1搭建测试环境 (18)4.2.2打开设备 (18)4.2.3发送数据 (18)4.2.4实时保存与停止保存 (19)4.2.5总线利用率 (19)4.2.6错误信息显示 (20)5. 设备重启和升级操作指导 (21)5.1.1设备重启 (21)5.1.2设备升级 (21)6. 上位机二次开发指导 (22)6.1前期准备资料 (22)6.2接口函数使用常见问题 (22)6.3接口库函数使用流程 (24)7. 检查和维护 (25)8. 装箱清单 (26)9. 免责说明 (27)1. 产品简介1.1 产品概述USBCAN-8E-U是广州致远电子开发的一款高性能CAN接口卡，其兼容USB2.0总线规范，集成8路CAN-bus接口，CAN通道集成独立的电气隔离保护电路。
接口卡使PC通过USB端口连接至CAN网络，构成CAN-bus控制节点。
USBCAN-8E-U高性能CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具；USBCAN-8E-U接口卡上自带电气隔离模块，使接口卡避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。
M.2CANFD 用户手册工业级M.2接口CAN(FD)卡UM01010101 1.2 Date:2021/8/30©2021 Guangzhou ZHIYUAN Electronics Co., Ltd.修订历史目录1. 功能简介 (2)1.1 产品概述 (2)1.2 功能特性 (3)1.3 产品规格 (3)1.3.1 电气参数 (3)1.3.2 规格参数 (4)1.3.3 工作温度 (4)1.4 典型应用 (4)2. 设备硬件接口说明 (5)2.1 CAN 通讯接口 (5)2.2 DB-9连接器定义 (5)2.3 终端电阻 (5)2.4 CAN第二功能引脚切换 (6)2.5 M.2金手指定义 (7)2.6 信号指示灯 (7)2.7 板卡安装 (8)2.7.1 注意事项 (8)2.7.2 产品尺寸 (10)2.8 系统连接 (10)3. 驱动程序安装 (12)3.1 Windows系统下安装驱动程序 (12)4. 装箱清单 (14)5. 快速使用指南 (15)5.1 ZCANPRO软件简介 (15)5.2 M.2CANFD在ZCANPRO上使用指南 (15)6. 免责声明 (16)1. 功能简介1.1 产品概述CAN FD(CAN Flexible Data-rate)是CAN总线的最新升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps。
M.2CANFD CAN(FD)接口卡是广州致远电子开发的一款兼容PCI Express r1.0a规范的M.2 NGFF转双通道CAN(FD)通讯接口卡。
M.2CANFD接口卡提供M.2 B+M Key接口，能使带有M.2 B-key或者M-Key插槽的计算机方便地连接到CAN/CAN(FD)总线网络中，实时监控多个总线网络，体积小巧，可方便嵌入单板机(SBC)，便携式工控主机，工业笔记本中，安装方便，使用简单。
注：安装前请确认主机提供的M.2 B-key或M-Key插槽支持PCIe。

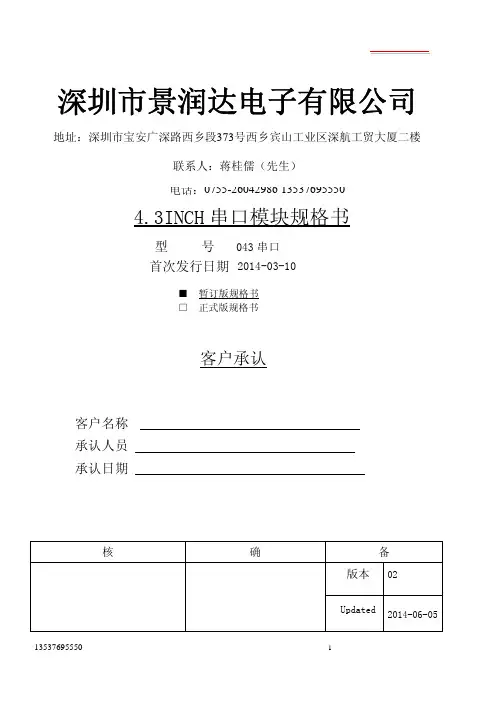

深圳市景润达电子有限公司地址:深圳市宝安广深路西乡段373号西乡宾山工业区深航工贸大厦二楼联系人:蒋桂儒(先生)电话:4.3INCH串口模块规格书型号043串口首次发行日期2014-03-10■暂订版规格书□正式版规格书客户承认客户名称承认人员承认日期核确备版本02Updated2014-06-05内容&目录1产品描述 (04)2产品特色 (04)3产品讯息 (04)3.1显示性能 (04)3.2电性能 (05)3.3接口参数 (05)3.4存储器 (05)3.5可靠性参数 (05)3.6物理结构参数 (06)4产品外观 (06)5产品结构图 (07)6注意事项 (07)7联络讯息 (08)1.产品简述043串口是一块高性能且方便使用的驱动模块,采用异步的全双工串口做为通信接口。
性能稳定,简单易用,抗干扰能力强,功耗低。
专门优化设计针对工业产品及嵌入式应用。
模块内建常用的指令集,提供完善的PC端开发软件,开发人员可以轻易地编制开发图形界面。
还可以使用SD卡通过USB接口方便的进行内存资料更新,节省大量的设计开发时间。
2.产品特色®支持RS-232电平和LVTTL电平通讯。
®支持4线电阻触摸屏。
®支持8*8键盘。
®支持蜂鸣器按键提示音。
®支持RTC(实时时钟)。
®支持字库8*8点阵ASCII字符®16*16/12*12点阵GBK字符®32*32/24*24点阵GB2312字符®支持用户自定义字库。
®自带触摸屏校准。
®提供完善的PC机编辑软件。
3.产品讯息3.1显示性能NOTE1:If=20mA可调(PWM调节)3.2电性能3.3接口参数3.4存储器性能3.5可靠性参数参测试环境最小值标准值最大值备注工作温度(℃)-202570储存温度(℃)-302580工作湿度(RH)25℃5%60%95%无凝结水静电抗扰(ESD)8KV——O——GB/T17626.2老化时间(H)室内常温4————H。

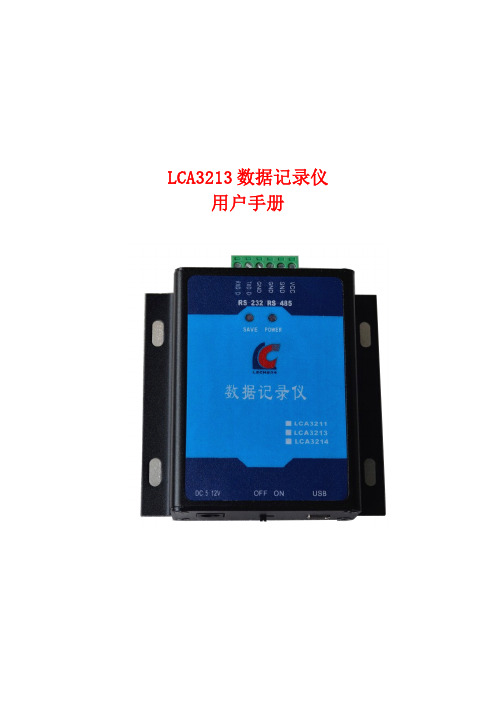

LCA3213数据记录仪用户手册感谢您使用广州乐诚电子科技有限公司提供的LCA3213数据存储产品。
使用前请务必仔细阅读此手册，您将领略其稳定的存储功能和简洁的操作方法。
本设备主要应用于工业领域，请用户按照手册的技术规格和性能参数进行使用，同时在使用本设备时应该关注的一般注意事项（参见附录A），本公司不承担由于用户不正常操作或不恰当使用造成的财产或者人身伤害责任。
在未声明之前，本公司有权根据技术发展的需要对本手册内容进行更改。
一、综述LCA3213数据记录仪是一种超大容量的数据存储设备。
采用嵌入式系统控制芯片，将串口RS232/485输入的数据透明存储在SD卡中。
该数据记录仪采用模块化设计，带时钟功能，以当前的年月日创建文件夹名称，不需要用户对现有设备进行改造实现数据实时存储，是一款可以替代PC机的串口数据记录仪。
支持锂电池供电，适用野外和移动状态下的数据存储环境。
该产品已广泛使用于系统集成设备、自动化采集设备、高校、研究所重要实验装置“黑匣子”，是具有高度集成，高可靠性，低成本优势的数据存储产品。
1、产品特点许多监控领域只需要获取现场数据，而不需要实时监控处理的情况下，急需一种能将数据存储下来、定期拿到数据分析处理且成本低廉的设备。
针对这种需求，我们开发出便携式超大容量的数据存储设备，适合多种应用环境的需求。
2、产品优势采用工业级高性能32位处理器，性能稳定，处理能力强；采用独特的动态内存分配管理算法，提高数据的处理能力；无需任何传输协议，数据透明存储，便于用户传递使用；时钟功能：以当时的年月日命名，自动创建文件夹；每隔一个小时创建一个“TXT”存储文档，方便用户了解数据获取的准确时间；可根据用户的具体需要对接收到的每帧数据加入实时时间戳，方便后期数据处理；采用FAT32文件系统，最大支持32G容量的SD卡；高达10K字节/秒的数据接收及存储能力；可对仪器仪表等数据采集设备发送“轮询指令”（根据用户需求定制）；采用高速USB2.0数据拷贝方式，U盘式管理；超低功耗设计，支持锂电池供电适用野外和移动状态下的数据存储环境。
SX-3000独立媒体模块和便携型/企业级存储系统用户手册SMS版本 9.02015年4月20日目录目录1. 前言 (9)1.1. 关于本手册 (10)1.2.安全说明 (11)1.2.1. 一般安全说明 (11)1.2.2.电气安全 (11)2. SMS (12)2.1. 关于SMS 界面 (12)2.2.访问 SMS 界面 (12)2.3. 了解SMS 界面 (13)2.3.1.主菜单 (13)2.3.2. 放映表菜单 (15)2.3.3.排程菜单 (18)2.3.4.配置菜单 (19)2.3.4.1.一般选项 (19)2.3.4.2.字幕功能 (22)2.3.4.3.遥控支援 (23)2.3.4.4. 音频选项 (24)2.3.4.5. 隐藏式字幕选项 (25)2.3.4.6. 流媒体选项 (26)2.3.4.7IMB 网络选项卡 (27)2.3.4.8 IMB 存储选项卡 (29)2.3.5.SNMP配置 (30)2.3.5.1.简介 (30)2.3.5.2.访问 SNMP配置界面 (30)2.3.5.3.了解 SNMP配置界面 (32)2.3.5.3.1.一般选项 (32)2.3.5.3.2.存储 (33)2.3.5.3.3.视频卡 (34)-2-SX-3000独立媒体模块和便携型/企业级存储系统2015年4月20日目录SX-3000独立媒体模块和便携型/企业级存储系统2015年4月20日-3 -2.3.5.3.4. PCI ....................................................................................................................................................... 35 2.3.5.3.5. 传感器 ................................................................................................................................................ 36 2.3.5.3.6. 以太网 ................................................................................................................................................ 37 2.3.5.3.7. 重启/存储/取消 ................................................................................................................................. 38 2.3.6. 自动化 ...................................................................................................................................................... 39 2.4. 节目播放列表 ................................................................................................................................ 47 2.4.1. 创建节目播放列表 .................................................................................................................................. 47 2.4.1.1. 访问播放列表菜单 ............................................................................................................................... 47 2.4.1.2. 创建播放列表 ....................................................................................................................................... 48 2.4.1.3. 编辑线索 ............................................................................................................................................... 49 2.4.1.4. 保存播放列表 ..................................................................................................................................... 54 2.5. 放映时间表 ................................................................................................................................... 55 2.5.1. 编排放映时间表 ...................................................................................................................................... 55 2.6.同步节目........................................................................................................................................ 61 2.6.1. 同步剪辑以进行 3D 放映 (MPEG2)......................................................................................................... 61 2.7.服务器配置 .................................................................................................................................... 63 2.7.1.CineCanvas™ 和 CineLink™ 配置 ............................................................................................................... 63 2.7.2.杜比 3D 设置 ............................................................................................................................................. 67 2.8.第二代 DLPCINEMA ®放映机设置 .................................................................................................. 69 2.8.1.自动化设置 ............................................................................................................................................... 69 2.8.2.字幕渲染 ................................................................................................................................................... 71 2.8.2.1. 字幕渲染设置 ..................................................................................................................................... 71 2.8.2.2. 字幕语言选择 ..................................................................................................................................... 71 2.8.3.第二代放映机支持CineCanvas TM ............................................................................................................ 75 2.9.关机/重启应用程序......................................................................................................................... 76 2.9.1.关机或重启 .. (76)3.控制面板 (77)3.1.关于控制面板................................................................................................................................. 77 3.2.控制面板菜单 ................................................................................................................................. 78 3.3.自动化执行菜单 .. (79)目录3.4.重启控制面板 (81)3.5.关闭系统 (82)4.内容管理 (83)4.1. 关于内容管理 (83)4.1.1.简介 (83)4.1.2.访问内容管理 (83)4.2.内容管理 (84)4.2.1.载入内容 (84)4.2.2.从USB 磁盘载入内容 (86)4.2.3.载入 KDMs（密钥） (88)4.2.4.监控载入进度 (89)4.2.5.取消载入 (90)4.2.6.删除内容 (91)4.2.7.检查内容完整性 (92)4.3密钥管理 (97)4.3.1.管理密钥（ KDM） (97)4.4.节目源管理 (98)4.4.1.添加节目源 (98)4.4.2.删除节目源 (101)4.4.3.编辑节目源 (102)5.管理面板 (104)5.1.简介 (104)5.2.用户界面 (UI) (105)5.2.1.简介 (105)5.2.2.访问管理面板 (105)5.2.2.1.通过控制面板访问 (105)5.2.2.2. 进入Admin Panel 按钮 (106)5.2.2.3.主菜单 (107)5.3.配置和维护 (109)5.3.1.存储系统管理 (109)-4-SX-3000独立媒体模块和便携型/企业级存储系统2015年4月20日目录SX-3000独立媒体模块和便携型/企业级存储系统2015年4月20日-5 -5.3.1.1. 创建新的 RAID 阵列.......................................................................................................................... 109 5.3.1.2. 监控 RAID 状态 ................................................................................................................................... 113 5.3.1.3. 硬盘信息 ............................................................................................................................................. 114 5.3.1.4. 磁盘使用情况 ..................................................................................................................................... 116 5.3.1.5. 存储性能 ............................................................................................................................................. 117 5.3.1.6. 提高重建速度 ..................................................................................................................................... 118 5.3.2.诊断 /维护 ............................................................................................................................................... 119 5.3.2.1. 访问诊断/维护 .................................................................................................................................... 119 5.3.2.2. 提取日志和配置 ................................................................................................................................. 120 5.3.2.3. 备份配置 ........................................................................................................................................... 121 5.3.2.4. 恢复配置 ............................................................................................................................................. 122 5.3.2.5. 设置时区 ............................................................................................................................................. 124 5.3.2.6. 软件升级 ........................................................................................................................................... 125 5.3.3.系统信息 ................................................................................................................................................. 127 5.3.3.1. 访问系统信息 ................................................................................................................................... 127 5.3.3.2.软件/操作系统版本 ............................................................................................................................ 128 5.3.3.3.硬件信息 .............................................................................................................................................. 129 5.3.3.4.补丁信息 .............................................................................................................................................. 130 5.3.4.触控屏 ..................................................................................................................................................... 131 5.3.4.1. 访问触控屏 ....................................................................................................................................... 131 5.3.4.2. 选择触控屏类型 ................................................................................................................................. 132 5.3.4.3. 校准触摸屏 ......................................................................................................................................... 134 5.4.用户管理...................................................................................................................................... 135 5.4.1.访问用户管理 ......................................................................................................................................... 135 5.4.2.添加/编辑用户........................................................................................................................................ 135 5.4.3 删除用户 ................................................................................................................................................. 137 5.4.4.更改当前用户密码 ................................................................................................................................. 139 5.5. DCI 功能 ..................................................................................................................................... 140 5.5.1. 访问DCI 功能 ......................................................................................................................................... 140 5.5.2. 微调时钟校准 . (141)目录5.5.3. 获取 SM（安全管理）日志 (142)5.6.退出/关机 (143)6. IMB操作注意事项 (145)6.1. 开机顺序 (145)6.2. 关机顺序 (145)-6-SX-3000独立媒体模块和便携型/企业级存储系统2015年4月20日感谢您购买环球数码创意科技有限公司的SX-3000 独立媒体模块和便携型 /企业级存储系统。

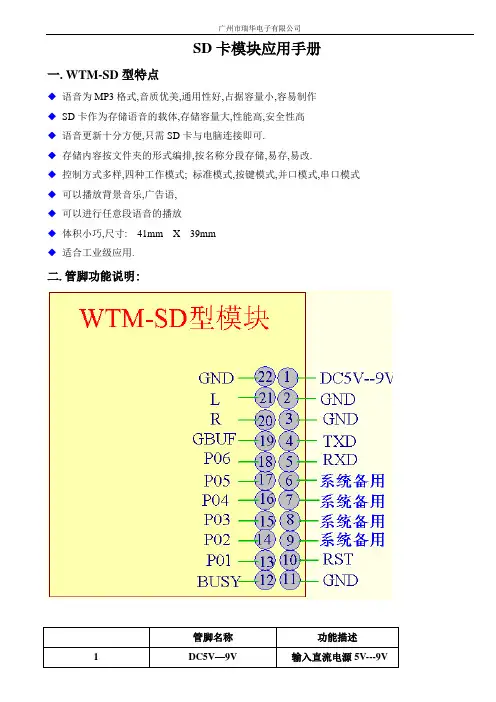

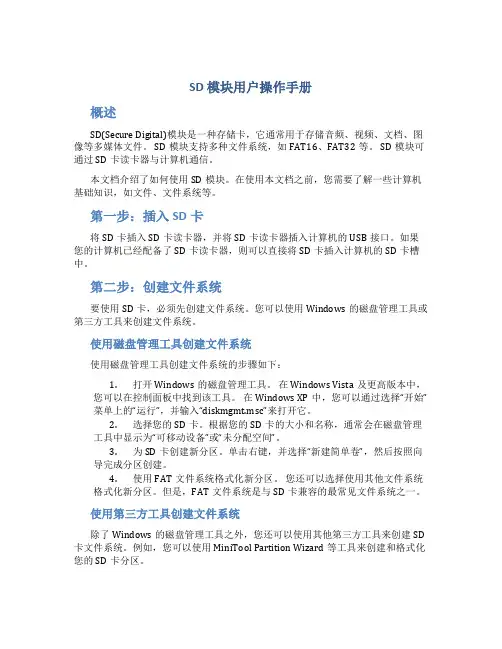

SD卡模块应用手册一. WTM-SD型特点◆语音为MP3格式,音质优美,通用性好,占据容量小,容易制作◆SD卡作为存储语音的载体,存储容量大,性能高,安全性高◆语音更新十分方便,只需SD卡与电脑连接即可.◆存储内容按文件夹的形式编排,按名称分段存储,易存,易改.◆控制方式多样,四种工作模式; 标准模式,按键模式,并口模式,串口模式◆可以播放背景音乐,广告语,◆可以进行任意段语音的播放◆体积小巧,尺寸: 41mm X 39mm◆适合工业级应用.二.管脚功能说明:(GBUF* 与GND 的区别,后面有说明).SD卡的格式为：FATI/O口电压为3.3V三.工作模式功能介绍:1、上电后，按一下播放键，开始播放，放完第一首，会接着放第二首；放完最后一首，会循环放第一首。
按下停止键，则停止播放。
2、并口、串口功能与标准的一样，没有更改。
1.标准模式P01 播放/暂停P02 上一首P03 下一首P04 音量减P05 音量加P06 停止该工作模式,和一般的MP3使用十分类似. P01-----P06平时为高,负脉冲触发 .注意：模块上电后，要先给P03(下一首) 负脉冲信号，模块开始播放，然后其它I/O口才起作用。
同时，文件夹里面MP3文件名称必须是连续的。
如有不连续的，在第一个断点之后的歌曲将不能识别。
2.按键模式.每个按键对应一首语音.脉冲触发,只能放6段语音.且名称为001.mp3至006.mp3 P01 对应 001.mp3P02 对应 002.mp3P03 对应 003.mp3P04 对应 004.mp3P05 对应 005.mp3P06 对应 006.mp36个I/0口平时为高,低电平触发.一个I/0对应触发一段语音.3.并口模式P01 触发SBTP02 地址S0P03 地址S1P04 地址S2P05 地址S4P06 地址S5从00H-----1FH 共32个地址对应32语音.P01---P06先置成地址,再将P01从高拉为低就可以触发语音.4.串口模式.以标准的RS232串口通信时序为基础,波特率9600，自行定制了以下通信协议.该通信协议数据包括了起始码,数据长度,数据位,结束码.数据格式:起始码:7e数据长度:是指除了起始码,结束码以外的其余所有的字节数,包括数据长度本身这个字节的字节总数.操作码:操作码共9个.A0,A4,B0后面要带数据位.其余的不用.文件夹十位,文件夹个位:因为SD卡内只能存储名称为数字的文件夹,它的名称为00,01,02------99,共100个文件夹.所以文件夹十位是指该文件夹名称的十位数.且要将数字翻译成ASCII码值.文件夹个位也如此.如文件夹advert01.文件夹十位是指”0”,对应ASCII码值为”30H”文件夹个位是指”1”对应ASCII码值为”31H”曲目百位,曲目十位,曲目个位:指文件夹advert01下面的曲目名称.如682.mp3曲目百位是”6”,对应ASCII码值为”36H”曲目十位是”8”对应ASCII码值为”38H”曲目个位是”2”对应ASCII码值为”32H”结束码:7e.现举例如下:播放 advert01文件夹下的002.mp3,按广告语播放.则发送下列9字节数据:其通信格式如下:播放advert02文件夹下的032.mp3,按背景音乐播放,则发送数据如下:7e 07 b0 30 32 30 33 327e起始码数据长度文件夹advert02的ASCII码值结束码背景音乐播放操作码032.mp3对应的ASCII码值当背景音乐正在播放的时候,要插进文件夹advert01下面的009.mp3作为广告语,数据如下:广告语结束后,背景音乐从断点处继续播放.7e 07 a0 30 31 30 30 39 7e起始码数据长度文件夹advert01的ASCII码值结束码广告语播放操作码009.mp3对应的ASCII码值暂停正在播放的广告语,则发送数据如下:7e 07 a1 30 31 30 30 39 7e起始码数据长度文件夹advert01的ASCII码值结束码广告语暂停操作码009.mp3对应的ASCII码值从暂停的断点处继续播放,可发送数据如下:7e 07 a3 30 31 30 30 39 7e起始码数据长度文件夹advert01的ASCII码值结束码广告语继续播放操作码009.mp3对应的ASCII码值音量调节.从00H----08H 8级可调.00H为最低音量.08H为最高音量.数据如下:7e 03 a4 087e起始码数据长度最高音量结束码(红色字体部分)音量调节码7e 03 a4 027e起始码数据长度音量比较低结束码(红色字体部分)音量调节码五. SD卡内容存储结构的规定本模块只能够识别SD卡内名称为advert00-----advert99的文件夹,其余名称一律不能识别.所有的语音文件都应该放在advert00---advert99的其中一个文件夹里面.标准模式,按键模式,并口模式都只能读写advert01文件夹里面的内容.其余文件夹的内容是读不了的.串口模式可以对advert00---advert99共100个文件夹的内容进行操作.与上述的三种模式有区别.advertXX文件夹下的内容,只能是000.mp3---999.mp3共1000个文件,都是以数字000----999作命名,后缀为”.mp3”★在advert01文件夹下有一个文件名称为”cof.mp3”的,这个文件的开头记录的是该模块的工作模式..可以是数字1,数字2,数字3.意思代表如下:数字”1”表示该模块工作在标准模式数字”2”表示该模块工作在按键模式数字”3”表示该模块工作在并口模式”cof.mp3”的文件可以用”记事本”打开.通过人工手动更改这个数字,就可以更改工作模式.这个功能适用于使用电脑测试该模块是否正常工作时用.新建“cof.mp3”文件的办法如下：新建一个记事本文档，在里面写上一个数字“2”，保存，关闭。
TCC-100/100I系列工業級RS-232轉RS-422/485轉換器，附選購的2kV隔離特色與優點•RS-232轉RS-422轉換，並提供RTS/CTS支援•RS-232轉2線或4線RS-485轉換•2kV隔離保護(TCC-100I)•壁掛和DIN導軌安裝•插拔式接線端子模組，可輕易完成RS-422/485佈線•LED指示燈（電源、Tx、Rx）•適用於-40至85°C環境之寬溫模組認證簡介RS-232轉RS-422/485轉換器的TCC-100/100I系列藉由延長RS-232傳輸距離，進而增加聯網功能。
兩種轉換器均有卓越的工業級設計，包括DIN導軌安裝、接線端子模組線路、外接電源接線端子模組，以及光學隔離（僅TCC-100I和TCC-100I-T）。
TCC-100/100I系列轉換器是在關鍵工業環境中將RS-232訊號轉換為RS-422/485的理想解決方案。
規格Serial InterfaceBaudrate50bps to921.6kbps(supports non-standard baudrates)Connector Terminal blockIsolation TCC-100I/100I-T:2kV(-I model)No.of Ports2Pull High/Low Resistor for RS-4851kilo-ohm,150kilo-ohmsRS-485Data Direction Control ADDC®(automatic data direction control)Serial Standards RS-232,RS-422,RS-485Terminator for RS-485N/A,120ohms,120kilo-ohmsSerial SignalsRS-232TxD,RxD,RTS,CTS,DTR,DSR,DCD,GNDRS-422Tx+,Tx-,Rx+,Rx-,GNDRS-485-4w Tx+,Tx-,Rx+,Rx-,GNDRS-485-2w Data+,Data-,GNDPower ParametersInput Current TCC-100/100-T:50to85mA@12to48VDCTCC-100I/100I-T:150mA@12to48VDCInput Voltage12to48VDCNo.of Power Inputs1Overload Current Protection SupportedPower Connector Terminal block(for DC models)Power Consumption TCC-100/100-T:50to85mA@12to48VDCTCC-100I/100I-T:150mA@12to48VDCPhysical CharacteristicsHousing MetalDimensions67x100.4x22mm(2.64x3.93x0.87in)IP Rating IP30Weight148g(0.33lb)Installation DIN-rail mounting(with optional kit),Wall mounting Environmental LimitsOperating Temperature Standard Models:-20to60°C(-4to140°F)Wide Temp.Models:-40to85°C(-40to185°F)Storage Temperature(package included)-40to85°C(-40to185°F)Ambient Relative Humidity5to95%(non-condensing)Standards and CertificationsEMC EN55032/24EMI CISPR32,FCC Part15B Class AEMS IEC61000-4-2ESD:Contact:4kV;Air:8kVIEC61000-4-3RS:80MHz to1GHz:3V/mIEC61000-4-4EFT:Power:1kV;Signal:0.5kVIEC61000-4-5Surge:Power:1kVIEC61000-4-6CS:150kHz to80MHz:3V/m;Signal:3V/mIEC61000-4-8PFMFEnvironmental Testing IEC60068-2-1IEC60068-2-2IEC60068-2-3Safety EN60950-1,IEC60950-1Vibration IEC60068-2-6MTBFTime3,017,857hrsStandards Telcordia(Bellcore),GBWarrantyWarranty Period5yearsDetails See /tw/warrantyPackage ContentsDevice1x TCC-100/100I Series converterInstallation Kit1x DIN-rail kit1x rubber standCable1x terminal block to power jack converterDocumentation1x quick installation guide1x warranty card尺寸訂購資訊Model Name Isolation Operating Temp. TCC-100–-20to60°C TCC-100-T–-40to85°C TCC-100I P-20to60°C TCC-100I-T P-40to85°C配件（選購）DIN-Rail Mounting KitsDK35A DIN-rail mounting kit,35mmPower CordsCBL-PJTB-10Non-locking barrel plug to bare-wire cable©Moxa Inc.版權所有.2020年4月14日更新。

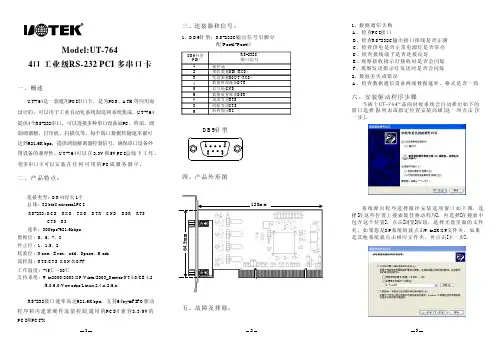

、数据通信失败、检查接口、检查输出接口接线是否正确、检查供电是否正常电源灯是否常亮、检查接线端子是否连接良好、观察接收指示灯接收时是否会闪烁、观发送指示灯发送时是否会闪烁、数据丢失或错误、检查数据通信设备两端数据速率、格式是否一致1A PCI B RS-232C C D E F 2A 察硬件接口信号、、、、、、、、DR44132bit Universal PCIRS-232:DCD RXD TXD DTR GND DSR RTS CTS RI300bps-921.6kbps 56781 1.52None Even odd Space Mark RTS/CTS XON/XOFF -4580Win2000/2003/XP/Vista/2003_Server/NT4.0/CE 4.2/5.0/6.0/Vxworks/Linux 2.4.x/2.6.x连接类型：母头个总线：速率：数据位：、、、停止位：、、校验位：、、、、流控制：工作温度：℃～℃支持传输系统：RS-232921.6Kbps 64byteFIFO ,PCI 3.3/5V PCI PCI-X接口速率高达，支持驱动程序和内建软硬件流量控制通用的可兼容的和Model:口工业级多串口卡UT-7644RS-232PCI 二、产品特点：UT -764PCI POS ATM UT-7644RS-232PC 921.6Kbps UT-764 3.3V 5VPCI PC 是一款通用串口卡，是为、等应用而设计的，可以用于工业自动化系统制造和系统集成。
提供个串口，可以连接多种串口设备如、终端、调制调器解、打印机、扫描仪等。
每个端口数据传输速率都可达到，提供调制解调器控制信号，确保串口设备外围设备的兼容性。
可以在和总线下工作，使多串口卡可以安装在任何可用的或服务器中。
一、概述13DB9针型三、连接器和信号：1DB9RS-232C (Port1-Port4)、针型：输出信号引脚分配四、产品外形图SIN (RXD)SOUT (TXD)DTR GNDDSR RTS CTS RI保护地接收数据发送数据数据终端准备信号地数据装置准备请求发送清除发送响铃指示DB9(PIN)针型123456789RS-232C接口信号2五、故障及排除：六、安装驱动程序步骤当插上ＵＴ－７６４产品的时候系统会自动弹出如下的窗口选择［从列表或指定位置安装高级］这一项点击［下一步。
