电冰箱电气系统故障排除方法

目录前言1.电冰箱的原理和结构1.1 制冷系统1.2 电气系统1.3 箱体结构2. 电冰箱主要技术性能及其测定2.1 安全性能2.2 制冷性能2.3 其它性能3. 电冰箱故障检修3.1 电冰箱故障检修方法3.2 电冰箱故障检修程序3.3 电冰箱常见故障检修3.4 R134a系统检修关键注意事项前言本系列冰箱共三种型号：BCD－210，BCD－231和BCD－261，为下冷冻室双温单控双门直冷式冰箱，主要特点和技术参数分列如下：1.主要特点：a.双绿色无氟✧制冷剂： R134α✧发泡剂 ：环戊烷b.超节能✧每百升24小时耗电仅0.35度(kW∙h)左右✧节能约50%c.超静音✧静达37分贝，大大低于国家标准✧超静音压缩机✧特设消音器✧高科技防振设计d.超长寿命✧15年品质不变✧高标准零部件，经久耐用✧整体式箱体结构，简洁强劲✧门体整体发泡，结实耐用不变形✧平板喷涂工艺e.超长断电保鲜✧断电后48小时不解冻✧超过国家标准4倍以上f.独特造型✧门体仿生设计，集阴柔阳刚之美，不翘曲，不变形✧整体式箱体折弯工艺✧双向互换门，方便居家放置✧VCM彩板门，外观豪华✧平背式设计，美观平整，防止碰损g.宽电压带✧在电压160~255V~范围正常使用✧方便农村或边远地区2.四个止挡：✧开门止挡✧果菜盒止挡✧冷冻室抽 屉止挡✧高瓶止挡3.八项专利：✧双波浪园弧门专利✧嵌装式蓄冷器专利✧新式温控盒专利✧冷冻室抽屉止挡专利✧新式门封专利✧果菜盒止挡专利✧冰盒托盘专利✧新式冷冻室门胆专利4.主要技术参数：型 号 BCD-210 BCD-231 BCD-261制冷方式 直冷 直冷 直冷气候类型 ST ST ST星级标志 4星(冷冻室) 4星(冷冻室) 4星(冷冻室)总有效容积 210L 231L 261L冷藏室有效容积 131L 131L 161L冷冻室有效容积 79L 100L 100L冷冻能力 6.0kg/24h 6.5kg/24h 6.5kg/24h电源 220V/50Hz 220V/50Hz 220V/50Hz耗电量 0.81kW·h/24h 0.86kW·h/24h 0.89kW·h/24h 噪音 37dB 38dB 38dB输入功率 118W 118W 118W净重 64kg 68kg 72kg宽⋅深⋅高 （mm） 572⋅636⋅1431 572⋅636⋅ 1549 572⋅636⋅ 16851. 电冰箱的原理和结构电冰箱主要由制冷系统、电气系统和箱体等三部分组成。

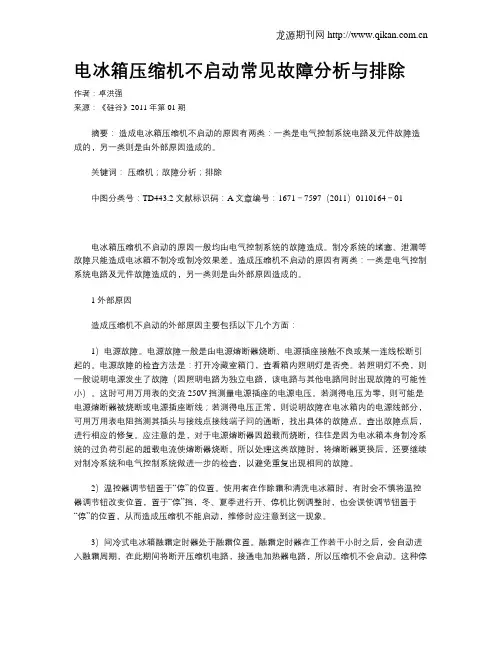

电冰箱压缩机不启动常见故障分析与排除作者：卓洪强来源：《硅谷》2011年第01期摘要：造成电冰箱压缩机不启动的原因有两类：一类是电气控制系统电路及元件故障造成的，另一类则是由外部原因造成的。

关键词：压缩机；故障分析；排除中图分类号：TD443.2 文献标识码：A文章编号：1671－7597（2011）0110164－01电冰箱压缩机不启动的原因一般均由电气控制系统的故障造成。

制冷系统的堵塞、泄漏等故障只能造成电冰箱不制冷或制冷效果差。

造成压缩机不启动的原因有两类：一类是电气控制系统电路及元件故障造成的，另一类则是由外部原因造成的。

1 外部原因造成压缩机不启动的外部原因主要包括以下几个方面：1）电源故障。

电源故障一般是由电源熔断器烧断、电源插座接触不良或某一连线松断引起的。

电源故障的检查方法是：打开冷藏室箱门，查看箱内照明灯是否亮。

若照明灯不亮，则一般说明电源发生了故障（因照明电路为独立电路，该电路与其他电路同时出现故障的可能性小）。

这时可用万用表的交流250V挡测量电源插座的电源电压。

若测得电压为零，则可能是电源熔断器被烧断或电源插座断线；若测得电压正常，则说明故障在电冰箱内的电源线部分，可用万用表电阻挡测其插头与接线点接线端子问的通断，找出具体的故障点。

查出故障点后，进行相应的修复。

应注意的是，对于电源熔断器因超载而烧断，往往是因为电冰箱本身制冷系统的过负荷引起的超载电流使熔断器烧断。

所以处理这类故障时，将熔断器更换后，还要继续对制冷系统和电气控制系统做进一步的检查，以避免重复出现相同的故障。

2）温控器调节钮置于“停”的位置。

使用者在作除霜和清洗电冰箱时，有时会不慎将温控器调节钮改变位置，置于“停”挡，冬、夏季进行开、停机比例调整时，也会误使调节钮置于“停”的位置，从而造成压缩机不能启动，维修时应注意到这一现象。

3）间冷式电冰箱融霜定时器处于融霜位置。

融霜定时器在工作若干小时之后，会自动进入融霜周期，在此期间将断开压缩机电路，接通电加热器电路，所以压缩机不会启动。

家用电冰箱的调试及故障诊断一、制冷系统的调试1、回气压力根据冰箱的星级，确定冷冻室温度，则蒸发温度应比冷冻室温度低5～8℃，然后查表得到蒸发压力，由于吸气管的回气过热作用，使吸气压力比蒸发压力高，一般以高0.01MPa来估算，得到回气压力。

按要求加入制冷剂后，在冰箱开机工作二小时左右以后，回气压力应在规定要求之内，双门冰箱的回气压力，一般在0.05MPa左右。

2、蒸发器的结霜情况在调试过程中，蒸发器的结霜，随着工作时间的增加结霜面积不断增加，在工作二小时左后，应达到整面积结霜，否则为制冷剂不足，应适当补充制冷剂。

3、工作电流电冰箱的工作电流应在额定工作电流之内。

4、排气温度及冷凝器温度分布正常情况下排气管温度在70℃左右，冷凝器温度分布应是上热、中温、下常温。

二、开停时间的调整开停时间是受温度控制器控制的，因此，开停时间的调整也就是对温控器的调整。

一般需调整的温控器，是使用时间较长，弹簧松驰以后开停不正常的温控器。

一般环境温度在20℃左右时，开停比为1:1左右，当环境温度较低时，开停比应较小。

三、修复后电冰箱的性能测试1．启动性能人工操作开机和停机3次，每次开机3～5分钟，停机5分钟，各次启动应正常。

2．降温和保温性能将温控器调节旋钮调在中间位置，压缩机转30分钟后冷冻室四壁应结霜，手指沾水接触四壁应有沾手的感觉。

在运转2～3小时后，冰箱冷冻室和冷藏室应达到原冰箱星级所对应的温度要求。

在环境温32℃、相对湿度70%～80%的条件下，电冰箱稳定后箱体表面不应出现凝露现象。

3．耗电量耗电量是电冰箱性能的一项综合经济指标，国家标准中规定实测值不应大于额定值的115%，对于维修后的冰箱根据具体情况可放宽一些要求。

4．振动与噪声噪声应控制在允许的范围内，一般不大于40dB，振动不大于0.05mm的振幅。

四、故障判断程序对于各种类型的电冰箱，如出现故障，应先进行判断其故障属于电气系统故障还是制冷系统故障。

根据电冰箱工作的特点，它是提供一个达到一定温度的冷冻空间和一定温度的冷藏空间的制冷设备，同时，在电气系统的控制下，保证冷冻和冷藏空间温度的相对恒定，保证压缩机的正常开停和化霜系统的正常化霜等。

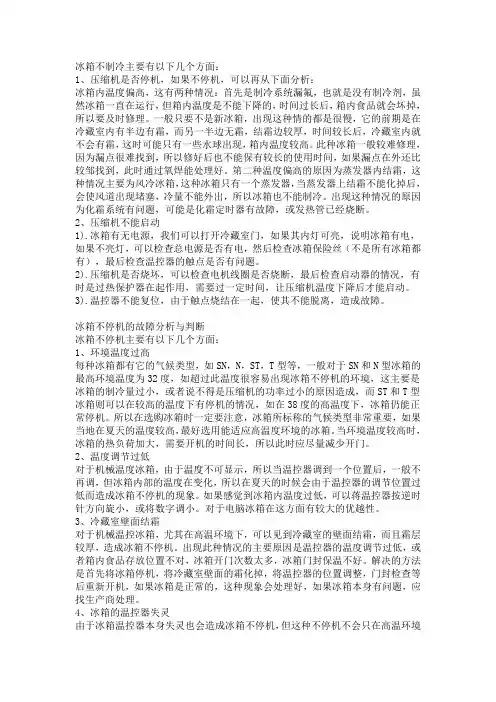

冰箱不制冷主要有以下几个方面：1、压缩机是否停机，如果不停机，可以再从下面分析：冰箱内温度偏高，这有两种情况：首先是制冷系统漏氟，也就是没有制冷剂，虽然冰箱一直在运行，但箱内温度是不能下降的，时间过长后，箱内食品就会坏掉，所以要及时修理。

一般只要不是新冰箱，出现这种情的都是很慢，它的前期是在冷藏室内有半边有霜，而另一半边无霜，结霜边较厚，时间较长后，冷藏室内就不会有霜，这时可能只有一些水球出现，箱内温度较高。

此种冰箱一般较难修理，因为漏点很难找到，所以修好后也不能保有较长的使用时间，如果漏点在外还比较邹找到，此时通过氧焊能处理好。

第二种温度偏高的原因为蒸发器内结霜，这种情况主要为风冷冰箱，这种冰箱只有一个蒸发器，当蒸发器上结霜不能化掉后，会使风道出现堵塞，冷量不能外出，所以冰箱也不能制冷。

出现这种情况的原因为化霜系统有问题，可能是化霜定时器有故障，或发热管已经烧断。

2、压缩机不能启动1).冰箱有无电源，我们可以打开冷藏室门，如果其内灯可亮，说明冰箱有电，如果不亮灯，可以检查总电源是否有电，然后检查冰箱保险丝（不是所有冰箱都有），最后检查温控器的触点是否有问题。

2).压缩机是否烧坏，可以检查电机线圈是否烧断，最后检查启动器的情况，有时是过热保护器在起作用，需要过一定时间，让压缩机温度下降后才能启动。

3).温控器不能复位，由于触点烧结在一起，使其不能脱离，造成故障。

冰箱不停机的故障分析与判断冰箱不停机主要有以下几个方面：1、环境温度过高每种冰箱都有它的气候类型，如SN，N，ST，T型等，一般对于SN和N型冰箱的最高环境温度为32度，如超过此温度很容易出现冰箱不停机的环境，这主要是冰箱的制冷量过小，或者说不得是压缩机的功率过小的原因造成，而ST和T型冰箱则可以在较高的温度下有停机的情况，如在38度的高温度下，冰箱仍能正常停机。

所以在选购冰箱时一定要注意，冰箱所标称的气候类型非常重要，如果当地在夏天的温度较高，最好选用能适应高温度环境的冰箱。

电冰箱故障维修方法200例【最新版3篇】目录（篇1）1.电冰箱故障维修方法的重要性2.电冰箱常见故障及解决方法3.维修电冰箱的注意事项正文（篇1）电冰箱作为现代家庭生活中必不可少的家电之一，已经深入到我们的日常生活中。

然而，在使用过程中，电冰箱可能会出现各种各样的故障，给我们的生活带来不便。

为了帮助大家更好地解决电冰箱故障问题，本文将为大家介绍 200 例电冰箱故障维修方法。

一、电冰箱故障维修方法的重要性电冰箱故障维修方法的学习对于我们来说非常重要。

首先，了解故障维修方法可以提高我们解决问题的能力，让我们在遇到问题时可以迅速找到解决办法，避免因为故障而影响到日常生活。

其次，学习维修方法还可以为我们节省维修费用，避免因为不了解情况而被一些不良维修商宰割。

最后，学习电冰箱故障维修方法还可以增加我们的知识储备，提高我们的生活品质。

二、电冰箱常见故障及解决方法1.不制冷（1）检查电源是否正常（2）检查制冷剂是否泄漏（3）检查压缩机是否工作正常（4）检查冷凝器是否清洁2.制冷效果不佳（1）检查滤网是否堵塞（2）检查通风管道是否畅通（3）检查制冷剂是否不足（4）检查压缩机工作是否正常3.噪音过大（1）检查压缩机是否工作正常（2）检查冷凝器是否松动（3）检查冰箱内部是否有异物4.冰箱门无法关闭（1）检查冰箱门是否损坏（2）检查冰箱锁是否损坏5.冰箱漏水（1）检查排水管道是否堵塞（2）检查冰箱门密封条是否损坏三、维修电冰箱的注意事项1.在维修过程中，一定要确保电源已经切断，以免发生触电事故。

2.在添加制冷剂时，一定要确保制冷剂的型号与电冰箱相匹配，以免对电冰箱造成损害。

3.在维修过程中，尽量不要使用假冒伪劣的零部件，以免影响电冰箱的使用寿命。

4.维修完成后，一定要进行试运行，确保电冰箱能够正常工作。

通过以上 200 例电冰箱故障维修方法的学习，相信大家在遇到电冰箱故障时，已经能够迅速找到解决办法，让我们的生活更加便利。

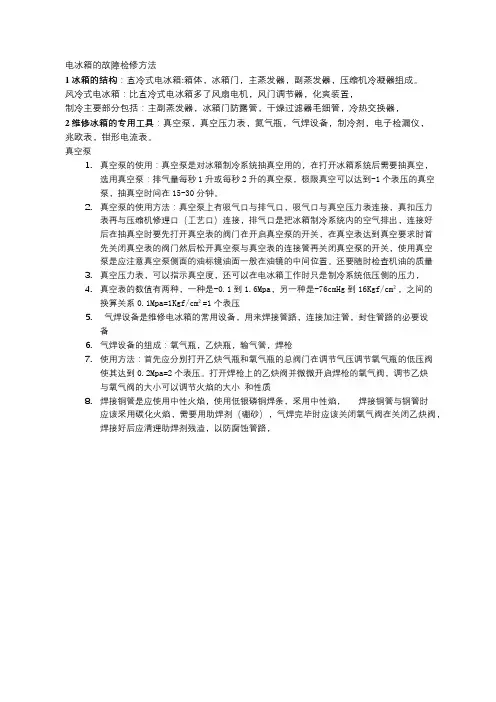

电冰箱的故障检修方法1冰箱的结构：直冷式电冰箱:箱体，冰箱门，主蒸发器，副蒸发器，压缩机冷凝器组成。

风冷式电冰箱：比直冷式电冰箱多了风扇电机，风门调节器，化爽装置，制冷主要部分包括：主副蒸发器，冰箱门防露管，干燥过滤器毛细管，冷热交换器，2维修冰箱的专用工具：真空泵，真空压力表，氮气瓶，气焊设备，制冷剂，电子检漏仪，兆欧表，钳形电流表。

真空泵1.真空泵的使用：真空泵是对冰箱制冷系统抽真空用的，在打开冰箱系统后需要抽真空，选用真空泵：排气量每秒1升或每秒2升的真空泵，极限真空可以达到-1个表压的真空泵，抽真空时间在15-30分钟。

2.真空泵的使用方法：真空泵上有吸气口与排气口，吸气口与真空压力表连接，真扣压力表再与压缩机修理口（工艺口）连接，排气口是把冰箱制冷系统内的空气排出，连接好后在抽真空时要先打开真空表的阀门在开启真空泵的开关，在真空表达到真空要求时首先关闭真空表的阀门然后松开真空泵与真空表的连接管再关闭真空泵的开关，使用真空泵是应注意真空泵侧面的油标镜油面一般在油镜的中间位置。

还要随时检查机油的质量3.真空压力表，可以指示真空度，还可以在电冰箱工作时只是制冷系统低压侧的压力，4.真空表的数值有两种，一种是-0.1到1.6Mpa，另一种是-76cmHg到16Kgf/cm²，之间的换算关系0.1Mpa=1Kgf/cm²=1个表压5.气焊设备是维修电冰箱的常用设备，用来焊接管路，连接加注管，封住管路的必要设备6.气焊设备的组成：氧气瓶，乙炔瓶，输气管，焊枪7.使用方法：首先应分别打开乙炔气瓶和氧气瓶的总阀门在调节气压调节氧气瓶的低压阀使其达到0.2Mpa=2个表压。

打开焊枪上的乙炔阀并微微开启焊枪的氧气阀，调节乙炔与氧气阀的大小可以调节火焰的大小和性质8.焊接铜管是应使用中性火焰，使用低银磷铜焊条，采用中性焰，焊接铜管与钢管时应该采用碳化火焰，需要用助焊剂（硼砂），气焊完毕时应该关闭氧气阀在关闭乙炔阀，焊接好后应清理助焊剂残渣，以防腐蚀管路，9.火焰方向（图）10.焊接好后一定要关闭乙炔气瓶的总阀门以防意外的发生氮气瓶11.氮气是电冰箱维修过程中不可缺少的辅助材料，在维修电冰箱时冲洗管路，打压，检漏都需要使用氮气12.氮气瓶上配备有减压阀，输气管，减压阀上有高压表与低压表制冷钢瓶13.制冷剂钢瓶是存储制冷剂专用容器，制冷剂的输出、输入、截止，都靠制冷剂钢瓶上的阀门来完成，制冷剂钢瓶的容量从0.39千克到40千克不等电子检漏仪14.电子检漏仪是用来精密检漏的，检漏精度为每年泄露量在3g以下，15.使用检漏仪时，首先打开开关，缓慢调整灵敏度，使指示灯每秒显示一次，让探嘴对准管路保持3~5毫米的距离缓慢移动，茹果有制冷剂泄漏指示灯会一直闪亮，蜂鸣器也会一直报警，用完后应关闭电源开关。

电冰箱常见故障检修方法教程一、电冰箱故障检修方法接到一台有故障的冰箱，有经验的修理人员往往不轻举妄动，常用望、闻、切、诊的方法初步判断出故障发生的大概部位，并逐步缩小其包围圈，经过认真准备之后，才动手进行修理。

1、望：望即看，观察电冰箱的外观情况了解故障症状。

a.制冷系统(1) 制冷剂泄漏。

观察冰箱制冷系统管道时，若发现什么地方有油迹，就说明那里有泄漏点。

这是因为制冷剂与润滑油能很好混合的特性，当制冷剂向系统外泄漏、挥发时，就一定会遗留下油迹的缘故。

电冰箱内制冷剂发生泄漏，轻者，会造成制冷量下降，蒸发器部分结霜，部分结露现象；重者，会使冰箱彻底丧失制冷能力。

系统润滑油与凡士林的区别是：系统润滑油为液态，颜色微黄，作用是润滑油压缩机机械部分良好运转；凡士林为介于固体液体之间的稠状物，颜色为透明的，作用是防止管路焊接处氧化。

(2)制冷系统堵塞。

制冷系统的堵塞，可分为两大类一种是冰堵，一种是脏堵。

制冷系统发生局部堵塞时，压缩机能启动运行，故障现象与制冷剂部分泄漏或泄漏完十分相近，都表现为制冷能力的降低或不制冷，故障判断时，应按下面所述方法区别分开。

制冷系统若发生脏堵，冷凝器不热，蒸发器没有流水声，同时会在堵塞点产生压力降，由于压力降的作用，制冷剂将在堵塞处开始蒸发，吸收外界的热量，于堵塞处后的系统管道将产生温度降，眼能看到结霜、结露现象。

脏堵部位一般都出现在毛细管段。

冰堵部位一般都出现在毛细管的出口处，电冰箱制冷与不制冷按一定时间间隔反复出现是电冰箱发生冰堵的特殊现象，可据此区分冰堵与脏堵。

将毛细管切开后，冰堵、脏堵如何进一步确认？打开工艺管口出现负压现象，在过滤器下方5mm处剪断毛细管，制冷剂大量喷出，用白纸放在喷口处待制冷剂喷发完后检查白纸有无水份存在，如有则为冰堵；同理，打开系统后，可在过滤器下方剪断毛细管，如无制冷剂喷出或喷出压力不大，打开过滤器大口有大量制冷剂排出，则是脏堵。

b.其余部件看门封是否密封，将手电筒放置冰箱中，以不透光为准，视为密封。

电冰箱的维修方法与技巧冰箱是我们生活中经常都会使用到的，但是有时候电冰箱坏了需要修理的话，应该要掌握好哪些的修理方法与技巧吗，下面为大家精心整理了一些关于电冰箱的维修方法与技巧，希望对你有所帮助，欢迎查阅。

电冰箱的维修方法与技巧一、询问检查法询问检查法是检修电冰箱控制系统最基本的方法。

实际上，该方法也最容易被初学者和维修人员忽略。

他们接到故障机后不向用户进行耐心地询问，未辨别出是真故障，还是假故障，就开始大刀阔斧地进行拆卸，有时不仅不能快速排除故障，还容易扩大故障。

这样，不仅浪费了时间，还有损个人和维修部门的声誉。

因此，维修前，仔细询问用户，该机是否维修过、故障特征、故障是如何形成的是很重要的，对于许多故障的检修可事半功倍。

比如，在检修压缩机不停机故障时，若用户讲电冰箱的制冷效果差，则说明故障是由于制冷系统发生泄露或压缩机异常引起的;若温度过低如冷藏室结冰，说明故障是由于温控器的触点不能断开所致。

二、直观检查法直观检查法是检修电冰箱的最基本方法。

它是通过一看、二听、三摸、四闻来判断故障部位的检修方法，维修中可通过该方法对故障部位进行初步判断。

1.看看就是通过观察来发现故障部位和故障原因的检修方法。

下面根据查看不同部位的特征，进行故障部位判断。

检修照明灯不亮故障时，可先查看照明灯的灯丝是否烧断，若烧断，说明照明灯损坏。

检修压缩机不启动故障时，查看启动器、过载保护器是否脱落、破损，若是，说明它们损坏。

当压缩机运转正常时，蒸发器表面无霜、结霜不实或结霜不均匀，说明制冷系统工作异常。

直冷式双门电冰箱的冷藏室蒸发器总是结满霜，而不是化霜、结霜交替变化，应查看门封条是否正常，若门封条正常，多为温控器异常。

若间冷式电冰箱制冷不正常，查看风扇的扇叶是否被冰冻住，若是，说明自动化霜电路异常。

若冷冻室不是结霜，而是结冰，说明压缩机运转时间过长，应查温控器。

为电冰箱加注制冷剂后，若发现回气管结霜，说明加注的制冷剂过多。
