广东电网有限责任公司环形混凝土电杆到货抽检标准

电网公司送电线路工程质量检测标准广电程[2006]118号关于印发«广东电网公司送电线路工程基础实体质量检测规则»的通知各有关单位:为确保树立电网工程质量,规范送电线路工程基础实体质量的检测行为,明白有关检测任务内容和方法,依据国度和广东省现行有关技术规范和规则,结合送电线路工程实践及线路工程施工的特点,省公司组织定了«广东电网公司送电线路工程基础实体质量检测规则»,现印发给你们,请有关单位遵照执行。

在执行本规则进程中发现效果和建议，请及时上报省公司工程树立部。

附件：广东电网公司送电线路工程基础实体质量检测规则二零零六年六月二十一日主题词：线路工程质量规则广东电网公司办公室2006年6月21日印发附件：广东电网公司送电线路工程基础实体质量检测规则〔试行〕第一章总那么第一条为确保树立工程质量，规范送电线路基础实体工程质量的检测行为，明白有关检测任务内容和方法，依据国度、省现行技术规范、规程及规则，结合送电线路工程实践及线路工程施工的特点，制定本规则。

第二条本规则适用于广东电网公司110KV~500KV送电线路工程基础实体质量的检测。

其它电压等级送电线路工程基础实体质量的检测可参照本规则执行。

第三条基础实体检测除执行本规则外，尚应遵照现行的国度以及地区有关的施工质量验收规范，其原资料、混凝土试件等还应遵照有关规范、规范的要求停止检验。

第二章普通规则第四条基础实体检测范围如下：1、刚性基础，板式基础，桩基础的承台、连梁，及桩基础的桩身和掏挖基础以外的其它基础；2、桩基础的桩身检测〔含掏挖基础〕继续执行广电程部[2002]80号文关于印发«广电集团送电线路工程桩基质量检测规则»的通知。

第五条本规则所指检测数量，按同一施工单位、同一标段、同终身产工艺条件下，混凝土强度等级相反，原资料、配合比、成型工艺、养护条件基本分歧且龄期相近的同类结构或构件作为一个计算单位计算。

《环形混凝土电杆》质量技术要求及使用说明编制：广西电力线路器材厂日期：二零一零年三月十五日《环形混凝土电杆》质量技术要求及使用说明1总则本说明主要阐述环形混凝土电杆的主要类型、适用范围、质量控制要求及其搬运、运输、保管堆放、排杆组装、立杆、基础要求等，为确保客户的正确使用及线路的安全运行提供安全保障。

2电杆的主要类型与适用范围2.1主要类型——按使用钢筋类型可分为：环形预应力混凝土电杆和环形钢筋混凝土。

——按梢径形式可分为：锥形杆和等径杆。

架空输配电线路常用的锥形杆有Ф 150、Ф190、Ф230、Ф270、Ф 310、Ф 350、Ф 390 等类型；等到径杆有Ф 300、Ф 400。

——按组合形式可分为：单杆和组装杆。

架空输配电线路常用的单杆有Ф150×7m-Ф 150×10m，Ф190×9m-Ф190×12m；组装杆的类型较多，可根据不同线路电压等级及地形情况可组装成12m、 18m、21m、24m、27m及以上不同高度的组合杆。

2.2适用范围不同杆型根据其承载力弯矩的大小可用于不同电压等级的架空输配电线路上。

目前架空输配电线路上常用杆型的最大承载力弯矩为 7.12 ～ 460Kn.m，适用于 10kV～ 500kV 电压等级架空输配电线路上。

12m以下单杆，如：Ф 150×7m-Ф 150×10m，Ф 190×9m-Ф190×12m，适用于 10KV以下电压等级的直线、单回路架空输配电线路；组装杆可根据不同工程的设计要求，可用于 110kv-500kv 电压等级架空输配电线路上，适用不同杆位（如：直线杆、耐张转角杆或终端杆）及多回路的架空输配电线路。

3引用标准（见表 1）表 1引用标准序号标准号标准名称1T 4623-2006形混凝土电杆25-1999盐水泥、普通硅酸盐水泥399-2007混凝土用热轧带肋钢筋45223-2002力混凝土用钢丝5013-91混凝土用热扎光圆钢筋6T14684-2001用砂1续表 1714685-2001用卵石、碎石850081-2002混凝土力学性能试验方法标准9204-2002土结构工程施工质量验收规范1007-1987土强度检验评定标准113-89土拌合用水标准129-1992钢丝预应力混凝土构件设计与施工规程138-2003焊接及验收规程1476-1997土外加剂15 CZ-ZY51-2008混凝土电杆质量检验流程16 3-79送变电线路设计技术规程17 33-90V～500kV 架空电力线路施工及验收规范4质量控制要求为确保环形混凝土电杆质量符合和满足相关规定要求，应对混凝土电杆生产全过程进行质量控制。

钢筋混凝土电杆的检验内容
1. 外观检查，检查电杆表面是否有明显的裂缝、变形或者腐蚀
等情况，确保外观完好。

2. 尺寸检验，测量电杆的长度、直径和壁厚等尺寸，以确认是
否符合设计要求。

3. 钢筋检验，对电杆的钢筋进行抽检，检查钢筋的数量、直径、间距和质量等是否符合标准要求。

4. 混凝土质量检验，取样检测电杆混凝土的抗压强度、密度和
含水率等指标，确保混凝土质量符合要求。

5. 焊接质量检验，对电杆上的焊接部位进行检查，确认焊缝的
质量是否合格，焊接是否牢固。

6. 表面涂层检验，如果电杆有防腐涂层，需要检查涂层的厚度、附着力和均匀性等指标。

7. 荷载试验，对新安装的电杆进行静载试验，以验证其受力性
能是否符合设计要求。

8. 地质勘察，对电杆的基础地质条件进行勘察，确认基础设计是否符合实际情况。

以上是钢筋混凝土电杆的常规检验内容，通过严格的检验，可以确保电杆的质量和安全性，保障电网的正常运行和人民生命财产的安全。

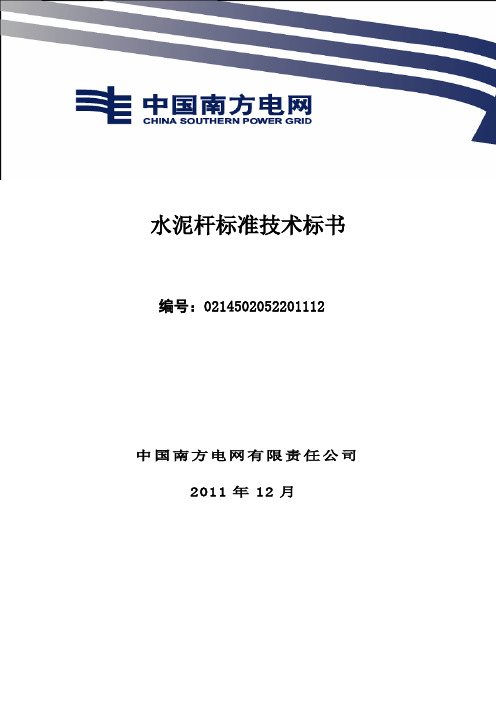

水泥杆标准技术标书编号：0214502052201112中国南方电网有限责任公司2011年12月目录1 总则 (1)2 工作范围 (1)2.1. 范围和界限 (1)2.2. 服务范围 (2)3 应遵循的主要标准 (4)4 使用条件 (5)4.1. 正常使用条件 (5)4.2. 特殊使用条件 (6)5 技术要求 (6)5.1 基本参数 (6)5.2 结构和功能要求 (7)6 试验要求 (12)7 产品对环境的影响 (13)8常用型号及技术参数 (13)9技术文件 (15)10起吊、运输和贮存 (16)10.1 起吊 (16)10.2 标志 (16)10.3 贮存 (17)10.4 运输 (18)11技术差异表 (18)12 卖方需说明的其他问题 (19)附录A：预应力、部分预应力混凝土锥形杆开裂检验弯矩附录B：整根钢筋混凝土锥形杆开裂检验弯矩附录 C：组装钢筋混凝土锥形杆开裂检验弯矩附录D：大拔梢杆（高强杆）开裂检验弯矩1 总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的环型钢筋混凝土电杆， 它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备招标技术文件提出的是最低限度的技术要求。

凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC 标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如果卖方没有以书面形式对本招标技术文件的条文提出异议， 则意味着卖方提供的设备完全符合本招标技术文件的要求。

如有异议， 不管是多么微小， 都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。

1.4 本招标技术文件所使用的标准如遇与卖方所执行的标准不一致时， 按较高标准执行。

1.5 本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

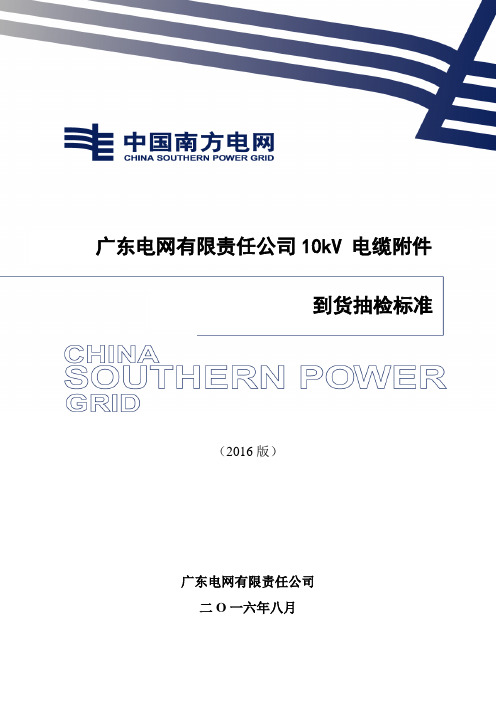

广东电网有限责任公司10kV电缆附件到货抽检标准广东电网有限责任公司10kV 电缆附件到货抽检标准（2016版）广东电网有限责任公司二O一六年八月目录1适用范围 (1)2规范性引用文件 (1)3工作内容和方法 (2)3.1抽检原则 (2)3.2抽样方式 (2)3.3质量判别依据 (2)3.4判定原则 (2)4检测项目及缺陷分类 (3)前言根据广东电网有限责任公司（以下简称“公司”）品控标准体系建设要求，为规范公司10kV电缆附件到货质量抽检标准和要求，指导公司到货抽检工作开展，依据国家和行业相关标准及公司采购技术标准、技术协议，特制定本标准。

本标准由广东电网有限责任公司物资部提出、归口管理，并负责滚动修编和解释。

本标准起草单位：广东电网有限责任公司物资品控技术中心。

本标准主要起草人：余欣、易琳、吴娅、郑亚茹、朱振海、杨楚明、卢启付。

本标准自发布之日起实施。

执行中的问题和意见，请及时反馈至广东电网有限责任公司物资部。

广东电网有限责任公司10kV 电缆附件到货抽检标准1适用范围本标准适用于公司系统内采购的10kV电缆附件到货质量抽样检测工作，包括10kV 冷缩式电缆中间接头、10kV冷缩式电缆终端、10kV预制式电缆中间接头、10kV预制式电缆终端。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

标注日期和不标注日期的引用文件，其最新版本适用于本文件，若与最新版本冲突时，以最新版本为准。

GB 18889-2002 额定电压6kV(Um=7.2kV) )到35kV(Um=40.5kV)电力电缆附件试验方法GB/T 3048.13 电缆电性能试验方法第13部分：冲击电压试验GB/T 7354 局部放电测量GB/T 12706.4-2008 额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB/T 16927.1-2011 高电压试验技术第1部分：一般定义及试验要求JB/T 8503.1-2006 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆预制件装配式附件第1部分：终端JB/T 8503.2-2006 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆预制件装配式附件第2部分：直通接头JB/T 10740.1-2007 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆冷收缩式附件第1部分：终端JB/T 10740.2-2007 额定电压6kV(Um=7.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆冷收缩式附件第2部分：直通接头Q/CSG 10012 中国南方电网城市配电网技术导则Q/CSG 10703 110kV及以下配电网装备技术导则Q/CSG 437005-2015 中国南方电网有限责任公司物资缺陷处理业务指导书中国南方电网有限责任公司10kV冷缩型电缆附件技术规范（通用部分，2015版V1.0）中国南方电网有限责任公司10kV冷缩型电缆附件技术规范（专用部分，2015版V1.0）中国南方电网有限责任公司10kV预制型电缆附件技术规范（2014版）广东电网有限责任公司10kV电缆附件供货技术协议广东电网有限责任公司抽检不合格差异化处理实施方案（广电物[2014]24号）3工作内容和方法3.1抽检原则（1）以同一个厂家、同一个合同、同一时期交货的同一型号产品为一个供货批，抽检批在供货批中随机选取。

环形预应力混凝土电杆检验计划一、环向预应力混凝土电杆标准依据gb4623-94《环向预应力混凝土电杆使用标准》。

二、电杆规格ф150×8000×c×y、ф190×10000×e×y、ф190×12000×g×y。

三、材料环评砂子、碎石、水泥、钢筋必须有质量证明书。

质量检验员对到货品质量严格检验，对存在问题做出检验记录，对处理意见形成文字资料。

四、生产过程的质量控制1、电杆生产工序钢筋加工预应力钢丝经调直、的定短阻断后的长度相对误差不大于1.5/10000.ф150×8m钢筋容许误差：8000×1.5/10000=1.2mmф190×10m钢筋容许误差：10000×1.5/10000=1.5mmф190×12m钢筋容许误差:12000×1.5/10000=1.8mm非预应力钢筋对焊宜采用闪光电焊，其接头处强度应不小于钢筋本身强度，接头应焊透，不得有夹杂物，气泡等缺陷，钢筋表面无裂纹。

（1）镦头、缠环筋镦头的直径通常为钢筋直径的1.5-1.8倍，镦头严禁碎裂和存有裂纹。

镦头压力规定为33-35mpa。

将大、小涨拉盘上的水泥浆清除，刷上废机油，开始穿筋，8m杆8根主筋，10m杆12根主筋，12m杆15根主筋，穿筋要求位置准确，严禁错位。

缠环筋、环筋直径，螺距布置应符合如下规定：环筋直径：稍径≤190mm的锥形杆或直径<250mm的等径杆，螺旋筋直径宜使用3.0mm。

环筋间距、稍径≤150mm的杆段，螺距≤150mm，稍径≥190mm的杆段，螺距为50-100mm。

ф150×8m电杆距两端150mm距离处，环筋间距均为100mm，其余为150mm；环筋圈数63圈，ф190×10mm、ф190×12m环筋间距为100mm，环筋圈数分别为106圈、126圈。

环形混凝土电杆国家标准环形混凝土电杆是电力传输和配电线路中常见的支撑结构，其质量和安全性直接关系到电网的稳定运行和人民群众的生命财产安全。

为了规范环形混凝土电杆的设计、制造和安装，保障其质量和安全性，国家颁布了一系列的标准和规范。

本文将对环形混凝土电杆国家标准进行介绍和解读，以便广大从业人员和相关单位能够更好地理解和遵守相关标准，确保环形混凝土电杆的质量和安全。

首先，环形混凝土电杆国家标准对电杆的材料和制造工艺进行了详细的规定。

在选材方面，标准规定了电杆所使用的混凝土材料应符合国家相关标准，具有一定的抗压强度和耐久性。

同时，标准还对混凝土的配合比、搅拌、浇筑和养护等工艺进行了规范，以确保电杆的材料和制造质量。

其次，标准还对电杆的结构和尺寸进行了详细的规定。

电杆的结构应符合力学原理和工程要求，能够承受正常工作条件下的荷载，并具有一定的抗风能力。

在尺寸方面，标准规定了电杆的高度、底部直径、顶部直径、壁厚等参数，以确保电杆的稳定性和安全性。

另外，标准还对电杆的安装和使用进行了规范。

在安装方面，标准规定了电杆的基础应符合土壤的承载能力和稳定性要求，安装过程中应注意保持电杆的垂直度和水平度，确保其稳固安全。

在使用方面，标准规定了电杆的检查和维护周期，以及对电杆的使用环境和荷载的要求，以确保电杆在使用过程中能够保持良好的状态。

总的来说，环形混凝土电杆国家标准的颁布和实施，对规范电杆的设计、制造、安装和使用起到了积极的促进作用。

遵守相关标准，不仅能够保障电杆的质量和安全，还能够提高电力传输和配电线路的可靠性和稳定性，为经济社会发展提供坚实的支撑。

因此，我们应该认真学习和遵守相关标准，做好环形混凝土电杆的设计、制造和使用工作，为建设美好家园贡献自己的力量。

5063-2021环形混凝土电杆设计及试验标准随着电力行业的蓬勃发展，环形混凝土电杆作为电力输配电的重要设施，其设计及试验标准显得尤为重要。

为了规范环形混凝土电杆的设计和试验，提高其质量和可靠性，我国国家标准化管理委员会于2021年发布了《5063-2021环形混凝土电杆设计及试验标准》，该标准的发布对于提升我国环形混凝土电杆的制造水平和产品质量具有重要意义。

本文将对5063-2021环形混凝土电杆设计及试验标准进行介绍和解读。

一、标准的制定目的1. 规范环形混凝土电杆的设计和试验，提高产品的质量和可靠性；2. 保障环形混凝土电杆的安全使用，减少事故发生的可能性；3. 促进行业科技进步，推动环形混凝土电杆制造水平的提高。

二、标准的适用范围5063-2021环形混凝土电杆设计及试验标准适用于以下领域：1. 10kV及以上电压等级的环形混凝土电杆的设计、制造和试验；2. 跨越电力线路、照明和通信设备的支撑结构；3. 用于输电线路、配电线路和其他特定用途的环形混凝土电杆。

三、主要内容5063-2021环形混凝土电杆设计及试验标准主要包括以下几个方面：1. 术语和定义该部分对环形混凝土电杆相关的专业术语进行了界定和解释，以便于标准的准确理解和适用。

2. 基本要求环形混凝土电杆在设计和试验时需要满足一定的基本要求，包括材料的选用、结构的稳定性、防腐性能和安装要求等。

3. 材料包括混凝土、钢筋和预应力钢丝等材料的技术要求和检测方法。

4. 设计对环形混凝土电杆的设计原则、荷载标准和结构要求进行了规定，确保设计的合理性和可靠性。

5. 制造包括模具制作、摊铺浇筑、养护和连接件的制作等制造工艺的要求。

6. 试验对环形混凝土电杆的静载试验、破坏试验和防护层的质量检测等试验内容和方法进行了详细规定。

7. 防腐涂装对环形混凝土电杆的防腐涂装要求和涂装质量进行了规范，确保产品的使用寿命和外观质量。

8. 标志、包装、运输和贮存对环形混凝土电杆的标志、包装、运输和贮存要求进行了规定，保障产品在整个供应链中的质量和安全。

广东电网有限责任公司环形混凝土电杆到货抽检标准广东电网有限责任公司二○一五年六月1 适用范围 (2)2 规范性引用文件 (2)3 工作内容和方法 (3)3.1 抽检原则 (3)3.2 抽样方式 (3)3.3 质量判别依据 (3)3.4 判定原则 (3)4 检测项目及缺陷定级 (5)根据广东电网有限责任公司品控标准体系建设要求，为规范公司环形混凝土电杆到货质量抽检标准和要求，指导公司到货抽检工作的开展，依据国家和行业相关标准及公司采购技术标准、技术协议，特制定本标准。

本标准由广东电网有限责任公司物资部提出、归口管理，并负责滚动修编和解释。

本标准起草单位：广东电网有限责任公司物资品控技术中心。

本标准主要起草人：马庆增、郑亚茹、危阜胜、聂铭、吴娅、杨楚明、朱振海、卢启付本标准自发布之日起实施。

执行中的问题和意见，请及时反馈至广东电网有限责任公司物资部。

广东电网有限责任公司环形混凝土电杆到货抽检标准1 适用范围本标准适用于广东电网有限责任公司采购的环形混凝土电杆到货质量抽样检测工作。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是标注日期的引用文件，仅注日期的版本适用于本文件。
