中兴GPON OLT开局配置指南(C220 V1.1.2)

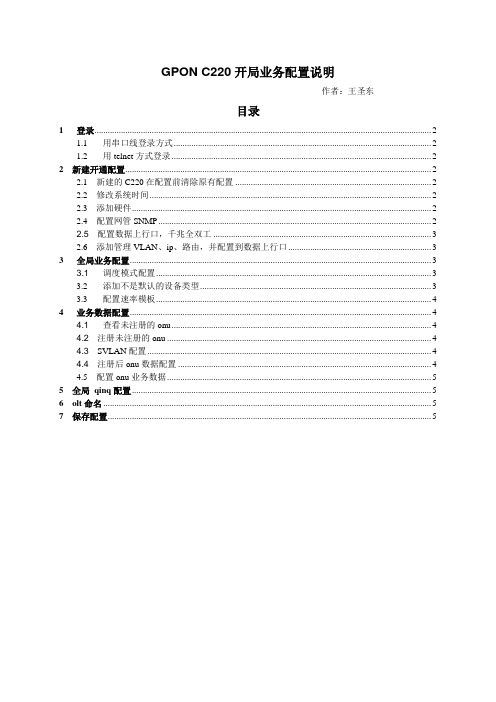

GPON C220开局业务配置说明作者：王圣东目录1登录 (2)1.1用串口线登录方式 (2)1.2用telnet方式登录 (2)2 新建开通配置 (2)2.1 新建的C220在配置前清除原有配置 (2)2.2 修改系统时间 (2)2.3 添加硬件 (2)2.4 配置网管SNMP (2)2.5 配置数据上行口，千兆全双工 (3)2.6 添加管理VLAN、ip、路由，并配置到数据上行口 (3)3全局业务配置 (3)3.1调度模式配置 (3)3.2添加不是默认的设备类型 (3)3.3配置速率模板 (4)4业务数据配置 (4)4.1查看未注册的onu (4)4.2 注册未注册的onu (4)4.3 SVLAN配置 (4)4.4 注册后onu数据配置 (4)4.5 配置onu业务数据 (5)5 全局qinq配置 (5)6 olt命名 (5)7 保存配置 (5)适用版本：V1.1.2P1T61登录1.1用串口线登录方式用本地维护串口线连接维护台PC机串口至ZXA10 C220的主控板的CONSOLE口。

在超级终端会显示登录界面，系统进入命令行（CLI）“C220>”模式，输入enable命令及enable密码：zte，即可进入特权模式“C220#”进行各种配置。

例子：C220>enablePassword:zteC220#1.2用telnet方式登录例子：telnet ip地址//带内管理地址Username:ztePassword:zteC220#2 新建开通配置2.1新建的C220在配置前清除原有配置清楚数据的方法如下：C220# cd cfg //进入cfg目录下C220# delete startrun.datC220# delete startrun.savC220# cd ..C220# cd sl_cfg //进入sl_cfg目录下C220# delete startrun.dat //删除背板配置C220# delete startrun.savC220# reboot //系统断电重启2.2 修改系统时间C220# clock set 13:05:00 aug 11 2009 //修改系统时间，按实际时间进行添加2.3 添加硬件C220# configure terminalC220(config)# add-rack rackno 0 racktype ZXPON //添加机架默认机架号是0C220(config)# add-shelf rackno 0 shelfno 0 shelftype ZXA10C220-B //添加机框框号也设为0 C220(config)# add-card rackno 0 shelfno 0 slotno 1 GPFA //添加用户单板EPFCC220(config)# add-card rackno 0 shelfno 0 slotno 2 GPFAC220(config)# add-card rackno 0 shelfno 0 slotno 13 EIGM //添加上联板EIGM，2光4电口的板C220(config)# add-card rackno 0 shelfno 0 slotno 14 EIGMC220(config)# show card //查看板卡状态，看是否正常2.4 配置网管SNMPC220(config)# snmp community public view allview rw //设置告警服务器C220(config)# snmp-server enable trapC220(config)# snmp-server host X.X.X.X trap version 2c public enable notifications server-index 12.5 配置数据上行口，千兆全双工C220(config)# interface gei_0/6/1 //进入宽带上联端口0/13/1C220(config-if)# no negotiation autoC220(config-if)# duplex fullC220(config-if)# speed 1000C220(config-if)# switchport mode hybrid //宽带上联口为混合模式2.6 添加管理VLAN、ip、路由，并配置到数据上行口C220(config)# vlan databaseC220(config-vlan)# vlan 100 //添加管理VLAN176C220(config)# vlan 100C220(config-vlan)# description GuanLi_vlan //添加vlan nameC220(config)# interface vlan 100C220(config-if)# ip address 172.23.8.132 255.255.255.128 //添加宽带管理IP地址C220(config)#exitC220(config)# ip route 0.0.0.0 0.0.0.0 172.23.8.1 //添加宽带管理路由和网关C220(config)# interface gei_0/6/1 //进入宽带上联端口0/6/1C220(config-if)# switchport vlan 100 tagC220(config)#exitC220(config)# interface gei_0/9/1 //进入宽带上联端口0/6/1C220(config-if)# switchport vlan 100 tagC220(config)#exit注意：如果上层起vrrp保护，把两个上联口数据做相同的配置3全局业务配置3.1 调度模式配置C220(config)#gponC220(config-gpon)# schedule-mode slot 1 OnuOrGemport //配置线卡调度模式为onuOrGemport,只有当OLT的调度模式为基于OnuOrGemport的调度时，创建GEM Port时设置的downtraffic参数才起效.C220(config-gpon)# exitC220(config)# exitC220#reset slot 1 注意：在修改线卡的调度模式之后，该线卡上原来的配置信息全部会被删掉。

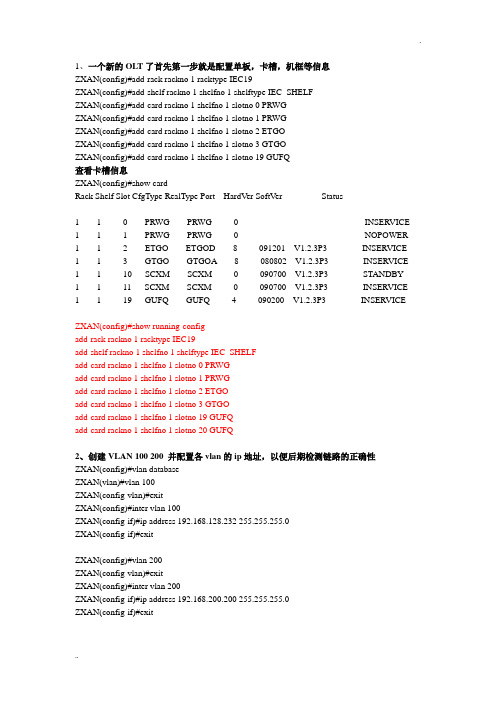

1、一个新的OLT了首先第一步就是配置单板，卡槽，机框等信息ZXAN(config)#add-rack rackno 1 racktype IEC19ZXAN(config)#add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFZXAN(config)#add-card rackno 1 shelfno 1 slotno 0 PRWGZXAN(config)#add-card rackno 1 shelfno 1 slotno 1 PRWGZXAN(config)#add-card rackno 1 shelfno 1 slotno 2 ETGOZXAN(config)#add-card rackno 1 shelfno 1 slotno 3 GTGOZXAN(config)#add-card rackno 1 shelfno 1 slotno 19 GUFQ查看卡槽信息ZXAN(config)#show cardRack Shelf Slot CfgType RealType Port HardV er SoftV er Status-------------------------------------------------------------------------------1 1 0 PRWG PRWG 0 INSERVICE 1 1 1 PRWG PRWG 0 NOPOWER 1 12 ETGO ETGOD 8 091201 V1.2.3P3 INSERVICE 1 1 3 GTGO GTGOA 8 080802 V1.2.3P3 INSERVICE 1 1 10 SCXM SCXM 0 090700 V1.2.3P3 STANDBY 1 1 11 SCXM SCXM 0 090700 V1.2.3P3 INSERVICE 1 1 19 GUFQ GUFQ4 090200 V1.2.3P3 INSERVICEZXAN(config)#show running-configadd-rack rackno 1 racktype IEC19add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFadd-card rackno 1 shelfno 1 slotno 0 PRWGadd-card rackno 1 shelfno 1 slotno 1 PRWGadd-card rackno 1 shelfno 1 slotno 2 ETGOadd-card rackno 1 shelfno 1 slotno 3 GTGOadd-card rackno 1 shelfno 1 slotno 19 GUFQadd-card rackno 1 shelfno 1 slotno 20 GUFQ2、创建VLAN 100 200 并配置各vlan的ip地址，以便后期检测链路的正确性ZXAN(config)#vlan databaseZXAN(vlan)#vlan 100ZXAN(config-vlan)#exitZXAN(config)#inter vlan 100ZXAN(config-if)#ip address 192.168.128.232 255.255.255.0ZXAN(config-if)#exitZXAN(config)#vlan 200ZXAN(config-vlan)#exitZXAN(config)#inter vlan 200ZXAN(config-if)#ip address 192.168.200.200 255.255.255.0ZXAN(config-if)#exitZXAN(config)#epononu认证模式只对epon卡槽有效ZXAN(config-epon)#onu-authentication-mode auth-loid-as-sn 1/2 enable3、创建ONU的流量模板ZXAN(config-epon)#onu-sla-pro create 10MZXAN(config-epon)#onu-sla-pro 10M upstream assured 5000 maximum 10000ZXAN(config-epon)#onu-sla-pro 10M downstream maximum 10000ZXAN(config-epon)#exit4、创建SIP模板ZXAN(config-epon)#sip-pro register-server ip 192.168.128.70ZXAN(config-epon)#sip-pro backup-register-server ip 192.168.128.70ZXAN(config-epon)#sip-pro proxy-server ip 192.168.128.70ZXAN(config-epon)#sip-pro backup-proxy-server ip 192.168.128.70ZXAN(config-epon)#sip-pro outbound-server ip 192.168.128.705、创建fax模板ZXAN(config-epon)#fax pro t38 disable control-mode ss6、创建h248模板ZXAN(config-epon)#h248-pro register-server ip 192.168.128.70 port 5060ZXAN(config-epon)#h248-pro backup-register-server ip 192.168.128.70 port 5060ZXAN(config-epon)#h248-pro mg register-mode ip port 5060ZXAN(config-epon)#h248-pro heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 37、创建VOIP-IP模板ZXAN(config-epon)#voip-vlan pro tag-mode tag cvlan 300 priority 78、创建VOIP-VLAN模板ZXAN(config-epon)#voip-ip pro relation independent mode static gateway 192.168.128.1 dns 192.168.128.1ZXAN(config)#show running-configeponvoip-ip pro relation independent mode static gateway 192.168.128.1 dns 192.168.128.1voip-vlan pro tag-mode tag cvlan 300 priority 7h248-pro register-server ip 192.168.128.70 port 5060h248-pro backup-register-server ip 192.168.128.70 port 5060h248-pro heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 3h248-pro mg register-mode ip port 5060sip-pro register-server ip 192.168.128.70 port 5060sip-pro backup-register-server ip 192.168.128.70 port 5060sip-pro proxy-server ip 192.168.128.70 port 5060sip-pro backup-proxy-server ip 192.168.128.70 port 5060sip-pro outbound-server ip 192.168.128.70 port 5060sip-pro register-interval 3600sip-pro heartbeat enable cycle 20 count 3sip-pro mg port 5060fax pro t38 disable control-mode ss!重命名ONU-sla名字ZXAN(config-epon)#onu-sla-pro rename oldname xlxh-onu-dba newname onu-sla-test 配置改ONU-type不会自动下发配置ZXAN(config)#eponZXAN(config-epon)#auto-dispatch-set ZTE-EPON disableZXAN(config-epon)#exit9、配置ONU-TYPE如果OLT没有配置ONU-type则需要自己配置ONU-typeZXAN(config)#ponZXAN(config-pon)#onu-type ZTE-EPON epon description 804WZXAN(config-pon)#onu-type-if ZTE-EPON eth_0/1-4ZXAN(config-pon)#show onu-type epon ZTE-EPONOnu type name: ZTE-EPONPon type: eponDescription: 804WProtect type: noneSpeed: 1gZXAN(config-pon)#exit10、配置带宽业务10.1、查询未注册的ONUZXAN(config)#inter epon-olt_1/2/1ZXAN(config-if)#show onu unauthenticationOnu Interface : epon-onu_1/2/1:1Onu Model : RL-4WMAC Address : 1c18.4a0d.d30fSN :LOID :LOID_PSW :Online State : authentication denyExtOam State : completeSoftware Version : 6151Hardware Version : v1.0_01RegTime : 2015/07/22 10:43:06ZXAN(config-if)#exit10.2、注册ONUZXAN(config-if)#onu 1 type ZTE-EPON mac 1c18.4a0d.d30fZXAN(config-if)#show onu detail-info epon-onu_1/2/1:110.3、进入ONU端口下配置业务端口VLANZXAN(config)#inter epon-onu_1/2/1:1ZXAN(config-if)#sla-proZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#exit10.4、上行添加ＶＬＡＮZXAN(config)#inter gei_1/19/1ZXAN(config-if)#switchport default vlan 100ZXAN(config-if)#switchport vlan 200 tagZXAN(config)#inter gei_1/19/2ZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#switchport default vlan 100ZXAN(config-if)#exit10.5、远程ONU下配置用户侧VLAN由于带WiFi的onu带有web管理界面；在web页面上配置vlan相当于untag vlan ZXAN(config)#pon-onu-mng epon-onu_1/2/1:1ZXAN(epon-onu-mng)#vlan port eth_0/1 mode transparentZXAN(epon-onu-mng)#exitZXAN(config)#exit11、保存配置ZXAN#writeZXAN(config)#show runningvlan databasevlan 1,100,200,300!!epononu-authentication-mode auth-loid-as-sn 1/2 enableencrypt algorithm 1/2 triple-churning key-update-period 20 churning-timer 3onu-sla-pro create onu-sla-testonu-sla-pro onu-sla-test upstream fixed 0 fixedpkt 64 assured 102400 maximum 1024000maxburst 45000 priority 0onu-sla-pro onu-sla-test downstream maximum 1024000onu-sla-pro create 10Monu-sla-pro 10M upstream fixed 0 fixedpkt 64 assured 5000 maximum 10000 maxburst 45000 priority 0onu-sla-pro 10M downstream maximum 10000auto-dispatch-set ZTE-EPON disable!pononu-type ZTE-EPON epon description 804Wonu-type-if ZTE-EPON eth_0/1onu-type-if ZTE-EPON eth_0/2onu-type-if ZTE-EPON eth_0/3onu-type-if ZTE-EPON eth_0/4uncfg-onu-display-info sn pw!interface vlan 100ip address 192.168.128.232 255.255.255.0!interface vlan 200ip address 192.168.200.200 255.255.255.0!interface vlan 300ip address 192.168.100.100 255.255.255.0!interface null1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static !interface epon-onu_1/2/1:1admin enablesla-pro vport 1encrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100 tag vport 1!!interface gei_1/19/1hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200 tag!interface gei_1/19/2hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100!二、配置不带WIFI的EPON ONU RL804C || 804FCZXAN(config)#RL804C || 804FCZXAN(config)#show onu unauthenticationOnu Interface : epon-onu_1/2/1:1Onu Model : RL-4FCMAC Address : 1c18.4a0f.e563SN :LOID :LOID_PSW :Online State : authentication denyExtOam State : completeSoftware Version : 6151Hardware Version : v1.0_01RegTime : 2015/07/22 13:44:41ZXAN(config-if)#show running-config inter epon-olt_1/2/1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static!ZXAN(config-if)#interface epon-olt_1/2/1ZXAN(config-if)#onu 2 type ZTE-EPON mac 1c18.4a0f.e563ZXAN(config)#inter epon-onu_1/2/1:2ZXAN(config-if)#switchport vlan 100 tagZXAN(config-if)#switchport vlan 200 tagZXAN(config-if)#exitZXAN(config)#pon-onu-mng epon-onu_1/2/1:2ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 100 priority 0 ZXAN(epon-onu-mng)#vlan port eth_0/2 mode tag vlan 200 priority 1ZXAN(epon-onu-mng)#show running-configadd-rack rackno 1 racktype IEC19add-shelf rackno 1 shelfno 1 shelftype IEC_SHELFadd-card rackno 1 shelfno 1 slotno 0 PRWGadd-card rackno 1 shelfno 1 slotno 1 PRWGadd-card rackno 1 shelfno 1 slotno 2 ETGOadd-card rackno 1 shelfno 1 slotno 3 GTGOadd-card rackno 1 shelfno 1 slotno 19 GUFQsystem-monitor watchdog rackno 1 shelfno 1 slotno 0 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 0 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 0 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 0 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 0 all system-monitor watchdog rackno 1 shelfno 1 slotno 1 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 1 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 1 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 1 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 1 all system-monitor watchdog rackno 1 shelfno 1 slotno 2 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 2 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 2 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 2 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 2 all system-monitor watchdog rackno 1 shelfno 1 slotno 3 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 3 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 3 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 3 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 3 all system-monitor watchdog rackno 1 shelfno 1 slotno 10 enablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 10 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 10 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 10 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 10 all system-monitor watchdog rackno 1 shelfno 1 slotno 11 enablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 11 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 11 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 11 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 11 all system-monitor watchdog rackno 1 shelfno 1 slotno 19 disablesystem-monitor watchdog-duration rackno 1 shelfno 1 slotno 19 value 5 system-monitor endless-loop duration rackno 1 shelfno 1 slotno 19 value 75 system-monitor endless-loop reboot rackno 1 shelfno 1 slotno 19 disable system-monitor task-suspend-reboot rackno 1 shelfno 1 slotno 19 all!vlan databasevlan 1,100,200,300!!epononu-authentication-mode auth-loid-as-sn 1/2 enableencrypt algorithm 1/2 triple-churning key-update-period 20 churning-timer 3onu-sla-pro create onu-sla-testonu-sla-pro onu-sla-test upstream fixed 0 fixedpkt 64 assured 102400 maximum 1024000maxburst 45000 priority 0onu-sla-pro onu-sla-test downstream maximum 1024000onu-sla-pro create 10Monu-sla-pro 10M upstream fixed 0 fixedpkt 64 assured 5000 maximum 10000 maxburst 45000 priority 0onu-sla-pro 10M downstream maximum 10000auto-dispatch-set ZTE-EPON disable!!pononu-type ZTE-EPON epon description 804Wonu-type-if ZTE-EPON eth_0/1onu-type-if ZTE-EPON eth_0/2onu-type-if ZTE-EPON eth_0/3onu-type-if ZTE-EPON eth_0/4uncfg-onu-display-info sn pw!interface mng1ip address 136.1.1.100 255.255.255.0boot-server 192.168.110.2boot-username xlxhconfig- startrun.datimg local!interface vlan 100ip address 192.168.128.232 255.255.255.0!interface vlan 200ip address 192.168.200.200 255.255.255.0!interface vlan 300ip address 192.168.100.100 255.255.255.0!interface null1!interface epon-olt_1/2/1p2p mode grouponu 1 type ZTE-EPON mac 1c18.4a0d.d30f ip-cfg static onu 2 type ZTE-EPON mac 1c18.4a0f.e563 ip-cfg static !interface epon-onu_1/2/1:1admin enablesla-pro vport 1encrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100,200 tag vport 1!interface epon-onu_1/2/1:2admin enableencrypt direction downstream enable vport 1ems-autocfg-request disableswitchport mode hybrid vport 1switchport vlan 100,200 tag vport 1!interface gei_1/19/1hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200 tag!interface gei_1/19/2hybrid-attribute fibernegotiation autoflowcontrol disableport-protect disableuplink-isolate disableswitchport mode hybridswitchport default vlan 100switchport vlan 200,300 tag!!!pon-onu-mng epon-onu_1/2/1:1no auto-configvlan port eth_0/1 mode transparent!!pon-onu-mng epon-onu_1/2/1:2no auto-configvlan port eth_0/1 mode tag vlan 100 priority 0vlan port eth_0/2 mode tag vlan 200 priority 1!eponvoip-ip pro relation independent mode static gateway 192.168.128.1 dns 192.168.128.1 voip-vlan pro tag-mode tag cvlan 300 priority 7h248-pro register-server ip 192.168.128.70 port 5060h248-pro backup-register-server ip 192.168.128.70 port 5060h248-pro heartbeat-mode h248ctc rtp-link-test disable cycle 30 count 3h248-pro mg register-mode ip port 5060sip-pro register-server ip 192.168.128.70 port 5060sip-pro backup-register-server ip 192.168.128.70 port 5060sip-pro proxy-server ip 192.168.128.70 port 5060sip-pro backup-proxy-server ip 192.168.128.70 port 5060sip-pro outbound-server ip 192.168.128.70 port 5060sip-pro register-interval 3600sip-pro heartbeat enable cycle 20 count 3sip-pro mg port 5060fax pro t38 disable control-mode ss!12、配置RL804系列不带WiFi的vlan业务配置方式一：通过trunk vlan配置，但是起不到端口隔离的作用；ZXAN(epon-onu-mng)#vlan port eth mode hybrid def-vlan 200 vlan-list 100ZXAN(epon-onu-mng)#vlan port eth_0/2 mode trunk vlan-list 100 def-vlan 200三四口的方式配置；起到端口隔离作用；可以配置不同的业务vlanZXAN(epon-onu-mng)#vlan port eth_0/3 mode tag vlan 100 priority 0ZXAN(epon-onu-mng)#vlan port eth_0/4 mode tag vlan 200 priority 013、配置RL804W系列带WiFi的vlan业务配置pon-onu-mng epon-onu_1/2/1:1no auto-configvlan port eth_0/1 mode transparent804W WEB 管理界面配置这样能实现配置两个业务vlan的功能2、如果配置eth1 口为路由DHCP 绑定1 口；可以上网，但是如果eth2 绑定的vlan200 也是Internet route模式；则接入2 口也能ping通eth1 口绑定的vlan1003、如果配置eth1 口为路由DHCP 绑定1 口；可以上网，但是如果eth2 绑定的vlan200 是other 桥模式；则接入2 口不能ping通eth1 口绑定的vlan 100 起到两个业务分配的效果14、中兴对接GPON ONU的配置14.1 配置ONU-type gpononu-type ZTE-EPON epon description 804Wonu-type ZTE-GPON gpon description 1GE+4FE+2POTS onu-type ZTE-GPON gpon max-tcont 8onu-type ZTE-GPON gpon max-gemport 32onu-type ZTE-GPON gpon max-switch-perslot 32onu-type ZTE-GPON gpon max-flow-perswitch 32onu-type ZTE-GPON gpon max-iphost 1onu-type-if ZTE-GPON eth_0/1onu-type-if ZTE-GPON eth_0/2onu-type-if ZTE-GPON eth_0/3onu-type-if ZTE-GPON eth_0/4onu-type-if ZTE-GPON pots_0/1onu-type-if ZTE-GPON pots_0/2uncfg-onu-display-info sn pw配置gpon ONU对接OLT14.2、查询未注册的ONUZXAN(config)#show gpon onu uncfgOnuIndex Sn State---------------------------------------------------------------------gpon-onu_1/3/1:1 GPON12345678 unknown ZXAN(config)#14.2、注册gpon ONUZXAN(config-if)#onu 1 type ZTE-GPON sn?sn Serial number authentication modesn+pw Sn+pw authentication modesn+hpw Sn+hpw authentication modesn+rid sn+rid authentication mode(XGPON)ZXAN(config-if)#onu 1 type ZTE-GPON sn GPON12345678 ?vport-mode Vport configuration mode<cr>ZXAN(config-if)#onu 1 type ZTE-GPON sn GPON12345678.[Successful]ZXAN(config-if)#14.3、配置tcont 带宽模板ZXAN(config)#gponZXAN(config-gpon)#profile ?tcont Configure T-CONT profiletraffic Configure traffic pro(config-gpon)#pro 100M type ?1 -Fixed bandwidth2 -Assured bandwidth3 -Assured bandwidth and Non-assured bandwidth4 -Best-effort bandwidth5 -The super set of all of T-CONT typesZXAN(config-gpon)#pro 100M type 3 assured 100000 maximum 1024000 [Successful]ZXAN(config-gpon)#14.4、配置ONU-SIP模板ZXAN(config-gpon)#onu pro sip-test proxy 192.168.128.7014.5、配置带宽业务端口ZXAN(config)#inter gpon-onu_1/3/1:1ZXAN(config-if)#tcont 1 name tcont1 proZXAN(config-if)# gemport 1 name gemport1 unicast tcont 1 dir both queue 1 ZXAN(config-if)# service-port 1 user-vlan 300 vlan 10014.6、配置业务通道pon-onu-mng gpon-onu_1/3/1:1service internet type internet gemport 1 vlan 300switchport-bind switch_0/1 veip 1!!14.7、配置用户侧VLAN15、配置gpon-onu的线路模板onu-pro line line-gpontcont 1 name tcont1 protcont 1 gap mode3gemport 1 unicast tcont 1 dir both queue 1!pon!16、配置gpon-onu远程管理模板方式一：pononu-pro remote remote-gponservice date type internet gemport 1 cos 0 vlan 300switchport-bind switch_0/1 veip 1!方式二：pononu-pro remote remote-cvlan300service intenet gemport 1 vlan 300veip 1 inter-domain test1switchport-bind switch_0/1 veip 1vlan-filter-mode veip 1 tag-filter vid-match untag-filter discardvlan-filter veip 1 priority 0 vid 300ex-vlan veip 1 input-tpid 0x8100 output-tpid 0x8100 down-mode inverse-upstream !17、加入已配置的线路模板和远程onu模板（下面即配置带宽业务）ZXAN(config)#inter gpon-olt_1/3/1ZXAN(config-if)#onu 1 profile ?alarm Alarm profileline Line profileperformance Performance profileremote Remote pro(config-if)#onu 1 pro line-gponZXAN(config-if)#onu 1 profiler remote remote-gpon17.1 在onu接口下配置业务VLANZXAN(config)#inter gpon-olt_1/3/1：1ZXAN(config-if)# service-port 1 user-vlan 300 vlan 100。

EPON无源光网络系统开局指南（C200C220 v1.1.1）2008年7月1概述1.1 组网图EPON：基于以太网的无源光接入技术。

组网图如下：●OLT（Optical Line Terminal）：C200、C220，通常放置在中心机房。

●ONU（Optical Network Unit）：终端，通常放置在用户侧。

●Splitter：无源光分路器。

1.2 ZXPON C200ZXPON C200是一款中小容量的无源光接入局端设备，主要功能是提供光纤接入。

上联口是GE光口或10/100/1000Base_T电接口，连接到宽带网的以太网交换机；用户口是PON口，每个PON口通过光分路器可以1分64，到用户处接EPON终端（例如D400或D420）。

注意：采用的光纤必须是单模光纤，多模光纤不能使用。

ZXPON C200最多可以插入5个PON板，每个PON板4个PON口，因此一个C200最大可支持1280个（5×4×64）ONU终端。

图1-1 ZXPON C200外形图●设备体积：132.1mm×482.6mm×325.0mm（Height×Width×Depth）●重量：满配置25KG●功耗：满配置200w●供电：双路电源输入，-48V（-38V ～-57V）●上联GE口尾纤类型：LC●PON口尾纤类型：SC接收光功率：－1～－24 （1310nm）发送光功率：＋2～－3 （1490nm）●EPFC（20公里PON板）接收光功率：－6～－27 （1310nm）发送光功率：＋7～＋2 （1490nm）注：C220除了能力不同外，其它功能基本相同．相关操作可以参考C200的说明．1.3 ONU终端ONU终端放在最终用户处。

有不支持互通标准和支持互通标准两种。

非互通标准的ONU常用的有D400和D420（V1.0）。

D400支持4个10/100Mb/s自适应电口，D420支持4个10/100Mb/s自适应电口和2个POTS口。

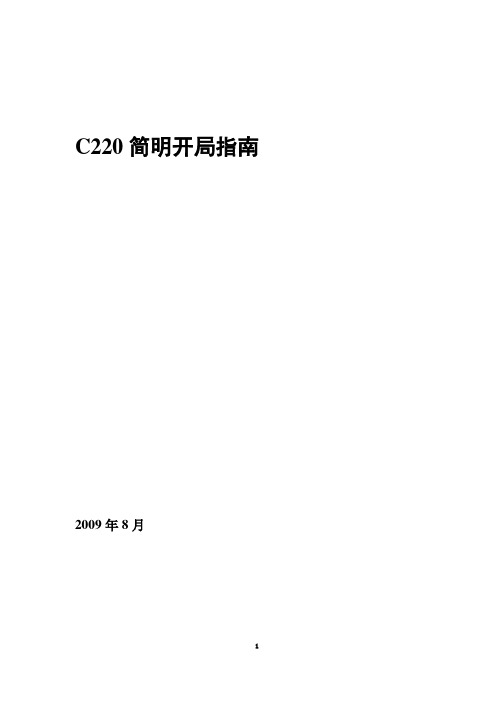

C220简明开局指南2009年8月第1章 C220简介1.1 槽位定义C220整个机框分为两部分：6 U 业务单板区和1.5 U 走线区。

机框配置图如下图所示。

6 U 单元用来插各种业务线卡和交换控制卡，整个系统有14个卡槽，7号、8号卡槽是交换控制卡槽位，高6 U ；其余12个卡槽是通用线卡槽位，可用于插各种线卡、上联卡。

234567891011121314L C1L C L CL C L C L C L C L C L C L C L C L C 走线区走线区G C S A G C S A1.2 单板简介ZXA10 C220设备的电路板包括主控板、用户板和上联板第2章开局准备工作2.1 硬件安装检查设备安装环境干燥，通风；硬件安装稳固；设备正常接地，接地电阻不大于5欧姆、电源工作稳定，交直流电压变化稳定；所有电缆，光缆走线，捆扎符合工艺规范：强弱电电缆分别走线捆扎，光缆，电缆分别走线；光缆严禁弯曲角度大于75度，严禁过度捆扎；所有线缆必须明确标识连接端口和业务的相关信息；各设备，电缆标识清晰；设备标识必须放置在明显处，标识信息完整，包括设备IP地址、mac地址以及其他相关信息；附属设备安装符合相关规定，确保附属设备安装牢固，不对主设备的运行产生不利影响；设备上电后检查单板工作状态是否正常，各个单板指示灯正常。

2.2 设备信息记录外包商在开局前应该详细检查记录如下的组网、配置和版本信息：EPON组网、配置和版本信息记录表.xls注：若后面开局中有变化需要及时纠正；另外此表1套OLT一个文档（包括该OLT下面的ONU。

）第3章开局步骤3.1 网元连接方式C220的网元连接方式分为3种，带内网管、带外网管以及超级终端的方式。

3.1.1 带内网管物理连接C220的带内网管的实现需要通过上联板提供的端口实现。

如果光口上联，则通过上层设备提供的以太网电口连接网管服务器。

或通过上联板提供的的以太网电口通过交叉直通自适应的RJ45网线直接连接网管服务器，数据配置参见下面论述。

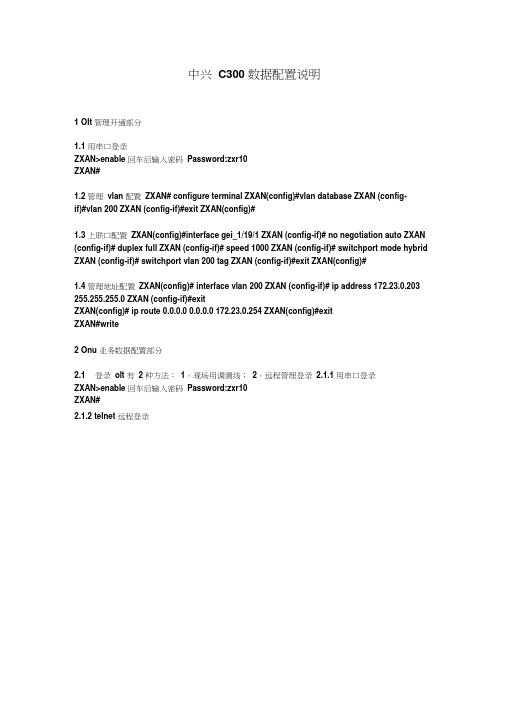

中兴C300 数据配置说明1 Olt 管理开通部分1.1 用串口登录ZXAN>enable 回车后输入密码Password:zxr10ZXAN#1.2 管理vlan 配置ZXAN# configure terminal ZXAN(config)#vlan database ZXAN (config-if)#vlan 200 ZXAN (config-if)#exit ZXAN(config)#1.3 上联口配置ZXAN(config)#interface gei_1/19/1 ZXAN (config-if)# no negotiation auto ZXAN (config-if)# duplex full ZXAN (config-if)# speed 1000 ZXAN (config-if)# switchport mode hybrid ZXAN (config-if)# switchport vlan 200 tag ZXAN (config-if)#exit ZXAN(config)#1.4 管理地址配置ZXAN(config)# interface vlan 200 ZXAN (config-if)# ip address 172.23.0.203 255.255.255.0 ZXAN (config-if)#exitZXAN(config)# ip route 0.0.0.0 0.0.0.0 172.23.0.254 ZXAN(config)#exitZXAN#write2 Onu 业务数据配置部分2.1 登录olt 有2 种方法：1。

现场用调测线；2。

远程管理登录2.1.1 用串口登录ZXAN>enable 回车后输入密码Password:zxr10ZXAN#2.1.2 telnet 远程登录telnet X.X.X.XUsername:ztePassword:zteZXAN#ZXAN(config)#2.2 配置ONU 模板C300中没有可以直接使用的ZTE-9806H和ZTE-F822的类型，需要重新创建ONU模板。

GPON业务配置详细说明刘志伟2008年12月修改记录目录第1章概述 (5)1.1说明 (5)第2章单播 (6)2.1概述 (6)2.2创建带宽模板 (6)2.2.1 创建上行带宽模板 (6)2.2.1.1 T-CONT概念 (6)2.2.1.2 创建方法 (7)2.2.2 创建下行带宽模板 (7)2.2.2.1 Gemport的概念 (7)2.2.2.2 基于PON口的下行流量调度方式 (8)2.2.2.3 基于ONU的下行流量调度方式 (8)2.2.2.4 基于Gemport的下行流量调度方式 (9)2.3创建TCONT (9)2.4创建G EMPORT (9)2.5创建ONU上的以太网业务 (9)2.5.1 UNI方式 (10)2.5.2 桥 (10)2.5.3 802.1P (11)2.5.4 桥+ 802.1P (11)2.6VLAN划分 (12)2.6.1 Gemport加入Vlan (12)2.6.2 上联板端口加入Vlan (12)2.7ONU上VLAN的过滤 (12)2.7.1 UNI口操作vlan tag (12)2.7.2 配置Vlan过滤模式 (13)2.7.3 配置Vlan过滤表条目 (14)第3章IPTV (15)3.1IPTV (15)3.1.1 IPTV的使能和禁止 (15)3.1.2 创建频道 (15)3.1.3 配置套餐 (15)3.1.4 配置预览 (15)3.1.5 配置CDR (15)3.1.6 IPTV在Gemport上的配置 (16)3.2配置组播 (16)3.2.1 组播全局配置 (16)3.2.2 组播在Gemport上的配置 (17)3.2.3 组播在vlan上的配置 (17)第4章VOIP (18)4.1说明 (18)4.2OLT侧配置 (18)4.3ONU侧配置 (18)第5章DHCP (19)5.1说明 (19)5.2DHCP SERVER (19)5.3常用调试方法： (19)第6章QINQ (21)6.1Q IN Q说明 (21)6.2Q IN Q例子： (22)第7章ONU版本升级 (25)第8章业务配置例子 (26)8.1单播 (26)8.1.1 F621桥业务 (26)8.2IPTV (26)8.3VOIP (28)8.4DHCP (29)8.4.1 DHCP server (29)第9章常见问题 (30)9.1ONU LOS (30)第10章附录 (31)10.1参考资料 (31)第1章概述1.1 说明本文描述了C220 GPON常用业务配置方法。

中兴OLT全局配置流程中兴C200/c220配置脚本配置流程：1、添加机架、机框、单板2、配置管理和业务VLAN3、配置OLT管理地址，指定路由4、注册、认证ONU5、配置OLT上行口（模式为trunk）6、配置EPON-ONU口（模式为trunk）7、配置ONU下行口（模式为tag及vlanid）8、配置ONU管理地址及网关ZXAN#conf t 进入配置模式1、添加机架、机框、单板ZXAN(config)#add-rack rackno 0 racktype ZXPONZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C200-A （C200)ZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C220-B （C220)ZXAN(config)#add-card slotno 1 EPFC2、创建业务VLAN 1）逐渐创建VLANZXAN(config)#vlan 100 ZXAN(config)#vlan 101 ZXAN(config)#vlan 31 2）批量创建VLANZXAN (config )#vlan databaseZXAN(vlan)#vlan 100，101，31（批量增加VLAN）3、配置OLT管理地址，指定路由ZXAN(config)#Interface vlan 31ZXAN(config-if)ip add 172.16.31.2 255.255.255.0ZXAN(config-if)exitZXAN(config)#ip route 0.0.0.0 0.0.0.0 172.16.31.14、注册、认证ONU 1）注册ONUZXAN(config)#interface epon-olt_0/1/2ZXAN(config-if)#onu 1 type ZTE-F402 mac 000c.0000.0001 （mac地址可以通过ZXAN#show onu unauthentication epon-olt_0/1/2 查看）2）认证ONUZXAN(config)#interface epon-onu_0/1/2:1ZXAN(config-if)#authentication enable5、配置OLT上行口ZXAN(config)#interface gei_0/4/3ZXAN(config-if)#switchport mode trunkZXAN(config-if)#switchport vlan 31，100，101 tag6、配置EPON-ONU口ZXAN(config)#interface epon-onu_0/1/2:1ZXAN(config-if)switchport mode trunkZXAN(config-if)switchport vlan 31，101，100 tag7、配置ONU下行口（数据从OLT下发）ZXAN(config)#pon-onu-mng epon-onu_0/1/2:1ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 101 priority 0>进入ONU管理视图>配置ONU的eth_0/1口模式为tag(即access)，属于lan101，优先级为08、配置OLT管理地址，配置ONU管理地址及网关ZXAN(config)#pon-onu-mng epon-onu_0/1/2:1ZXAN(epon-onu-mng)#mgmt-ip onu-ip 172.16.31.3 255.255.255.0 0 31 mgm-Ip 0.0.0.0 0.0.0.0 172.16.31.1 status enable >进入ONU管理视图>配置ONU管理地址及网关（onu管理地址/掩码/优先级0/管理vlan31/网关/status enable）。

秘密▲OLT开局数据配置、工程规范、版本升级本章学习目标通过本章的学习，你可以获得以下收获：– OLT开局工程规范– OLT开局数据规划– OLT开局数据配置–版本升级课前思考题：– OLT开局工程规范都有哪些要求？– OLT开局需要配置哪些数据？提纲OLT开局工程规范OLT开局数据规划OLT开局数据配置版本升级秘密▲EPON在网络中的位置CATV 1550nm PCIP Network CATV FE/GE BAS PHONE FE/GE ONT 合波器splitter （EDFA）IPTV CDN OLT 1490nm 1310nm 数字家庭网关V5.2/H.248 家庭网络PSTN/SS 0～20KM 4 44 秘密▲中兴通讯ZXA10-EPON设备——OLT（独立型）设备C200 C220 交换容量68G 136G 背板容量275G 800G 单框容量1280×EPON终端2560×EPON 终端640 or 1280×GPON 终端1280 or 2560×GPON终端上联最大8GE上联最大2×10GE上联/8GE/4GE4FE TDM业务支持支持体积3U高，19英寸宽6U 高，19英寸宽特色高密度、无阻交换高密度、无阻交换主控和电源主备支持支持5 44 秘密▲C220主要单板介绍分类英文名称中文名称主控板GCSA A 型控制交换板EIG 4光以太网接口板EIGM 光电混合千兆以太网接口板上联板CE1B 32路E1非平衡接口电路仿真板CE1BB 32路E1平衡接口电路仿真板GPTBB 2路B型GPON局端单板用户板EPFC 4路EPON局端单板6 44 秘密▲C220端口介绍1. 上联口：gei_0/X/Y，其中X为EIG/EIGM的槽位号，取值1～6、9～14；Y为以太网端口号，取值1～4。

2. PON口：epon-olt_0/X/Y，其中X为EPFC的槽位号，取值1～6、9～14；Y为PON口编号，取值1～4。
