电气标识大全

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A3联开关DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2,3,44,------37铠装控制电缆；KVV22,KVV32,KVVR22 2,3,44,------37铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222,3,44,------37铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222,3,44,------37铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222,3,44,------37铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR2212 22 32 ------302铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆电线,软结构;V－绝缘聚氯乙烯; V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型扁形;S－双绞型;A－镀锡或镀银;F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆;将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1A、B、CS: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP232/ RVV2 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS224/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为型号、名称RV 铜芯氯乙烯绝缘连接电缆电线AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆电线RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数1标称截面, 1KV,如：41185+195 1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面, 1KV,如：4185+195 1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T,如：4×25-T。

电气工程安全标识标志
电气安全标识选用依据：
1.标识标志优先从国标《安全标志及其使用导则》GB2894-2018、《消防安全标志第1部分;标志》GB13495.1-2015、《图形符合术语》GB/T15565-2020、《电气安全标志》GB/T29481-2013、《水电工程安全标识》NB/T 11091-2023中选取。

2.当所需安全标识在现行国家标准中没有相关规定时，使用通用安全标志和文字辅助标识形成的组合标志来表达所需的安全信息。

电气工程安全标志的安全色、对比色及图形符合色应符合相关规定。

3.相序标识
相序标识牌基本尺寸
4.接地端标识牌：
接地端标识牌尺寸（mm）。

管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。

电气标识符号大全
电气标识符号大全：
1、电源：V，AV，220V，380V，110V，AC，DC，MV，HV，L，火线，零线，火线N，零线N，L1，L2，L3，PE，N，TN，中性线。

2、控制：S，S1，S2，S3，O，F，R，R1，R2，R3，Y，Y1，Y2，Y3，H，C，正控，反控，信号，输入，输出，控制，驱动，分支，延伸。

3、电器：F，K，A，T，M，R，E，X，灯，电机，继电器，转换器，变压器，照明，空调，加热，减温，延时，流量，显示，关闭，断路器。

4、安全：行程开关，保护器，熔断器，漏电保护器，开关断路器，热保护，断路器，过流保护，电路断开，防雷器，电涌保护，调整器，熔断器，接地，漏电。

5、网络：网络，接点，控制器，服务器，光纤，路由器，网关，交换机，Wi-Fi，网络摄像头，集线器，网络存储，SMB，TCP，UDP，IP。

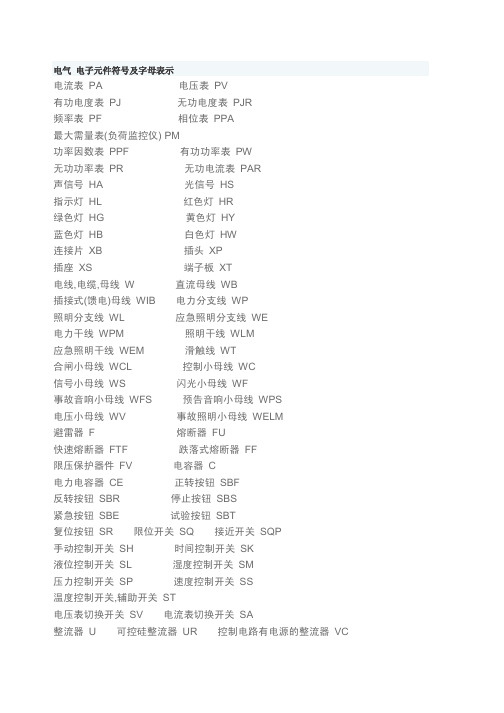

电气电子元件符号及字母表示电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪)PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1、BK液位测量传感器BL温度测量传感器BH、BM电子元件符号综合表-1电子元件符号综合表-2电子元件符号综合表-3电子元件符号综合表-4。

电气开关符号大全电气开关符号是在电路图中用来表示不同类型电气开关的图形符号。

在电气工程设计和电路布线中，正确理解和使用电气开关符号对于保证电路的可靠性和安全性至关重要。

本文将为您详细介绍常见的电气开关符号。

1. 通用开关符号通用开关符号是最常见和最基本的电气开关符号之一，用来表示一种简单的开关装置。

通用开关符号由一个横线和一个斜线相交组成，在横线上方有一个弧形表示控制电路。

这个符号表示一个两位置电气开关，可以打开或关闭电路。

2. 按钮开关符号按钮开关符号用来表示手动控制的开关装置。

按钮开关符号由一个实心的圆形和两条连在一起的直线组成。

当按钮没有被按下时，开关处于断开状态；当按钮被按下时，开关闭合，电路通电。

3. 切换开关符号切换开关符号用来表示可以切换位置的开关装置。

切换开关符号由一个横线和两个斜线相交组成，中间的斜线可以在两个不同位置切换，表示开关可以在两个不同状态之间切换。

4. 拨动开关符号拨动开关符号用来表示一个可以手动拨动的开关装置。

拨动开关符号由一个带有箭头的短线段和一个固定在一起的长线段组成。

当拨动开关处于上方时，开关断开；当拨动开关处于下方时，开关闭合，电路通电。

5. 限位开关符号限位开关符号用来表示检测和控制物体位置的开关装置。

限位开关符号由一个矩形框和三个竖线表示，其中两个竖线在框的左侧，一个竖线在框的右侧。

限位开关通常由物体与开关接触来触发开关，用于控制机械设备的运行。

6. 磁簧开关符号磁簧开关符号用来表示可以由磁场触发的开关装置。

磁簧开关符号由两个弯曲箭头组成，箭头表示磁场的方向。

当磁簧开关处于正常工作状态时，开关闭合，电路通电。

7. 可变电阻符号可变电阻符号用来表示一个可以改变电阻值的电气元件。

可变电阻符号由一个弯曲箭头和一个箭头后面连接的一系列短线段组成。

可变电阻可以通过旋转或滑动来改变电路中的电阻值。

8. 保险丝符号保险丝符号用来表示在电路中提供过载保护的装置。

保险丝符号由一个矩形框和两条斜线组成，表示电路中的电流流过保险丝时，保险丝会熔断以避免电路过载。

电路标识符号大全电路标识符号是在电气工程和电子工程中使用的一种图形表示方法，用于标识和表示各种电子元件、器件、连接和功能。

这些符号统一、简洁地描述了电路的结构和功能，方便工程师和技术人员在设计、构建和维护电路时进行交流和理解。

在电子工程中，常用的电路标识符号包括以下几类：1. 电源符号：表示电源的正极和负极。

正极通常用'+'符号表示，负极通常用'-'符号表示。

2. 电阻符号：表示电阻器件。

常见的电阻符号为一个波浪线，可以根据电阻值的不同加上相应的数值。

3. 电容符号：表示电容器件。

电容符号通常为两个平行的直线，中间加上一段竖线表示两极板之间的电介质。

4. 电感符号：表示电感器件。

电感符号通常为两个平行的直线，中间加上一个圆圈或一个斜线表示线圈。

5. 开关符号：表示开关元件。

开关符号通常为一个折线，表示开关的连接和断开状态。

6. 运算放大器符号：表示运算放大器。

运算放大器符号为一个三角形，顶点是一个输入端，底边是一个输出端。

7. 二极管符号：表示二极管元件。

二极管符号通常为一个箭头，箭头指向的一端是正极，另一端是负极。

8. 晶体管符号：表示晶体管元件。

晶体管符号通常为一个三角形，顶点是基极，底边分别对应集电极和发射极。

9. IC符号：表示集成电路。

IC符号通常为一个长方形，内部有多个引脚表示不同的功能。

除了上述几种常见的电路标识符号外，还有更多用于表示特定功能和器件的标识符号。

例如，电机符号、变压器符号、发电机符号、电感降压符号等等。

掌握这些电路标识符号，可以帮助工程师和技术人员更好地理解和设计电子电路，提高工作效率。

低压电工安全标识大全
低压电工安全标识大全包括以下内容：
1. 电源开关标志：用于指示电源的开关位置，一般为“ON”和“OFF”字样的标识。

2. 电压等级标志：用于标识电气设备或线路的额定电压等级。

3. 禁止触摸标志：用于指示禁止触摸电气设备或线路的区域。

4. 禁止操作标志：用于指示禁止操作电气设备或线路的区域。

5. 禁止靠近标志：用于指示禁止靠近电气设备或线路的区域。

6. 禁止放置标志：用于指示禁止放置杂物等物品的区域，以保持电气设备的通风和散热。

7. 手动断路器标志：用于标识手动断路器的位置和操作方法。

8. 电流开关标志：用于标识电流开关的位置和操作方法。

9. 电源插座标志：用于标识电源插座的位置和电压等级。

10. 接地标志：用于标识接地设备或线路的位置。

11. 紧急停止标志：用于标识紧急停止按钮的位置和操作方法。

12. 警示标志：用于提醒人们注意电气设备或线路的特殊危险。

13. 倒转标志：用于标识电动机的正反转方向。

以上是低压电工安全标识的一些常见示例，具体的标识内容和形式可以根据国家标准和公司要求进行制定。

在进行低压电工工作时，必须正确理解和遵守相关的安全标识，以确保工作安全。
