锅炉的构造及工作原理锅炉是一种常见的热力设备，是将水加热转化为蒸汽或热水的装置。
锅炉具有广泛的应用领域，例如用于电力工业、化工工业、纺织工业、造纸工业、食品工业等。
本文将介绍锅炉的构造及工作原理。
一、锅炉的构造锅炉主要由炉膛、燃烧室、水层、排烟道、引风机、鼓风机和给水泵等组成。
1、炉膛炉膛是锅炉中最核心的组成部分，在炉膛内燃烧燃料产生高温，使水被加热。
炉膛一般由矩形或圆形的火箱和烟道构成。
常见的火箱形式有平面式、立式和圆柱式三种。
根据烟气流动情况，烟道可分为横通式、上升式、下降式等不同形式。
2、水层水层是锅炉中的一个重要部分，它是加热器的分类之一。
一般来说，水层是由上下两部分构成的。
上部是水蒸气和饱和水混合产生的混合气体，下部是水。
3、引风机、鼓风机引风机输送空气到炉膛中，帮助燃料燃烧。
鼓风机则将燃烧后的烟气排出炉外。
这两个部件是锅炉中十分重要的通风部分，提高了燃烧效率，同时也保证了燃烧产生的废气排放。
4、给水泵为了保证对锅炉加热的水需求，锅炉的辅助设备之一就是给水泵。
它负责将未经处理的原水供应到锅炉中。
二、锅炉的工作原理锅炉的工作原理主要分为热力系统、自控系统、水处理系统和燃料供应系统等几个方面。
1、热力系统热力系统是锅炉的核心部件，热能的转化都是在该系统中完成的。
锅炉首先经过引风机送入空气后，鼓风机将空气带到炉内，燃烧燃料之后产生高温。
高温的烟气与水层相接触，使得水层内的水被加热形成蒸汽或热水。
2、自控系统自控系统负责监控锅炉的各项指标，保证锅炉安全、稳定地工作。
它主要包括温度控制、压力控制、风量控制、水位控制等功能。
如果锅炉的任何一个参数超出安全范围，自控系统会自动采取措施，避免锅炉受损或爆炸。
3、水处理系统水处理系统的主要作用是对输入到锅炉的水进行处理，保证水的质量符合锅炉工作要求。
一般而言，锅炉很容易因为水中杂质沉积在锅炉缸壁上而受损，水处理系统就是为了防止这个问题的出现。
4、燃料供应系统燃料供应系统一般应该保证锅炉稳定的燃烧，从而提供热能。
热水锅炉主要由燃烧室、锅筒、烟囱、控制系统等部分组成。
1. 燃烧室燃烧室是热水锅炉的核心部分，负责燃料的燃烧和热量的传递。
它由炉膛、燃烧器、点火装置等组成。
炉膛是燃料燃烧的地方，一般采用耐火材料砌筑而成，以承受高温烟气的冲刷。
燃烧器是燃料喷射和空气混合的装置，一般安装在炉膛前部的炉壁上。
点火装置是点燃燃料所需的设备，一般由点火棒、点火油枪等组成。
2. 锅筒锅筒是热水锅炉的主要部件之一，负责容纳水和热量传递。
它由筒体、封头、下降管、上升管等组成。
筒体是锅筒的主体部分，内部装有水，外部包裹着保温层，以减少热量损失。
封头是筒体的端部，起到密封作用。
下降管是连接锅筒底部和热水出水管的部分，使热水循环顺畅。
上升管是连接锅筒顶部和热水出水管的部分，也是热水循环的关键部件之一。
3. 烟囱烟囱是热水锅炉排放烟气的通道，一般由耐火材料砌筑而成。
它分为两段：一段靠近燃烧室，称为烟囱底部；另一段远离燃烧室，称为烟囱主体。
烟囱底部的作用是将炉膛中的烟气排出，并防止冷空气进入炉膛。
烟囱主体的作用是将烟气排出室外，避免对室内环境造成污染。
4. 控制系统控制系统是热水锅炉的重要组成部分之一，负责对锅炉的运行进行控制和调节。
它主要由安全阀、压力表、温度计、控制器等组成。
安全阀是保证锅炉安全运行的关键部件之一，当锅筒压力超过设定值时会自动开启泄压。
压力表用于显示锅筒内的压力值，方便操作人员监控。
温度计用于显示热水温度值，方便操作人员控制热水温度。
控制器是控制系统的核心部分，可以根据设定的温度值自动控制燃烧器的运行和热水循环泵的启停，实现自动化控制和调节。

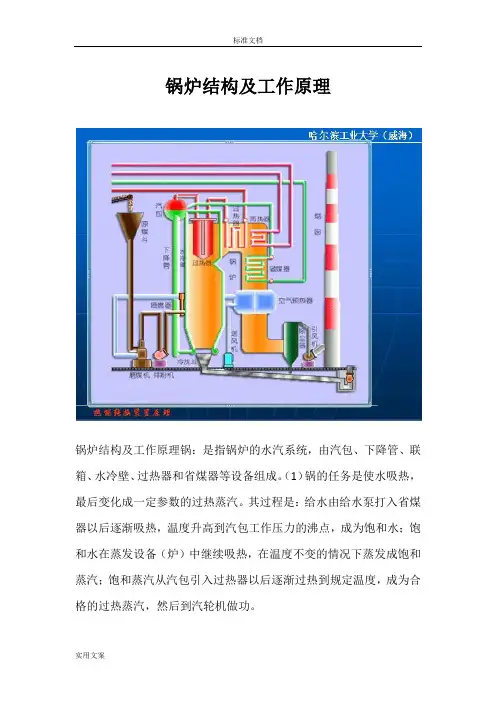

锅炉结构及工作原理锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。
（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。
其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。
汽包：汽包俗称锅筒。
蒸汽锅炉的汽包内装的是热水和蒸汽。
汽包具有一定的水容积，与下降管，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。
下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。
为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。
联箱：又称集箱。
一般是直径较大，两端封闭的圆管，用来连接管子。
起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。
（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。
水冷壁：水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。
它由许多上升管组成，以接受辐射传热为主受热面。
作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。
而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙重量。
水冷壁的形式：1.光管式2.膜式过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，从汽包中引出饱和蒸汽，再经过加热，使饱和蒸汽成为一定温度的过热蒸汽。
省煤器：布置在锅炉尾部烟道内，利用烟气的余热加热锅炉给水的设备，其作用就是提高给水温度，降低排烟温度，减少排烟热损失，提高锅炉的热效率。

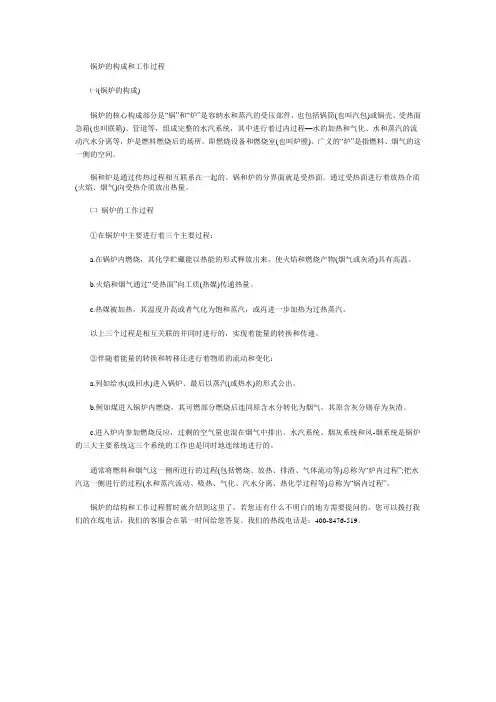

锅炉的构成和工作过程㈠(锅炉的构成)锅炉的核心构成部分是“锅”和“炉”是容纳水和蒸汽的受压部件，也包括锅筒(也叫汽包)或锅壳、受热面急箱(也叫联箱)、管道等，组成完整的水汽系统，其中进行着过内过程—水的加热和气化、水和蒸汽的流动汽水分离等，炉是燃料燃烧后的场所。
即燃烧设备和燃烧室(也叫炉膛)。
广义的“炉”是指燃料、烟气的这一侧的空间。
锅和炉是通过传热过程相互联系在一起的。
锅和炉的分界面就是受热面。
通过受热面进行着放热介质(火焰、烟气)向受热介质放出热量。
㈡锅炉的工作过程①在锅炉中主要进行着三个主要过程：a.在锅炉内燃烧，其化学贮藏能以热能的形式释放出来，使火焰和燃烧产物(烟气或灰渣)具有高温。
b.火焰和烟气通过“受热面”向工质(热媒)传递热量。
c.热媒被加热，其温度升高或者气化为饱和蒸汽，或再进一步加热为过热蒸汽。
以上三个过程是相互关联的并同时进行的，实现着能量的转换和传递。
②伴随着能量的转换和转移还进行着物质的流动和变化：a.列如给水(或回水)进入锅炉、最后以蒸汽(或热水)的形式公出。
b.例如煤进入锅炉内燃烧，其可燃部分燃烧后连同原含水分转化为烟气，其原含灰分则存为灰渣。
c.进入炉内参加燃烧反应，过剩的空气量也混在烟气中排出。
水汽系统、烟灰系统和风-烟系统是锅炉的三大主要系统这三个系统的工作也是同时地连续地进行的。
通常将燃料和烟气这一侧所进行的过程(包括燃烧、放热、排渣、气体流动等)总称为“炉内过程”;把水汽这一侧进行的过程(水和蒸汽流动、吸热、气化、汽水分离、热化学过程等)总称为“锅内过程”。
锅炉的结构和工作过程暂时就介绍到这里了，若您还有什么不明白的地方需要提问的，您可以拨打我们的在线电话，我们的客服会在第一时间给您答复。
我们的热线电话是：400-8476-519。

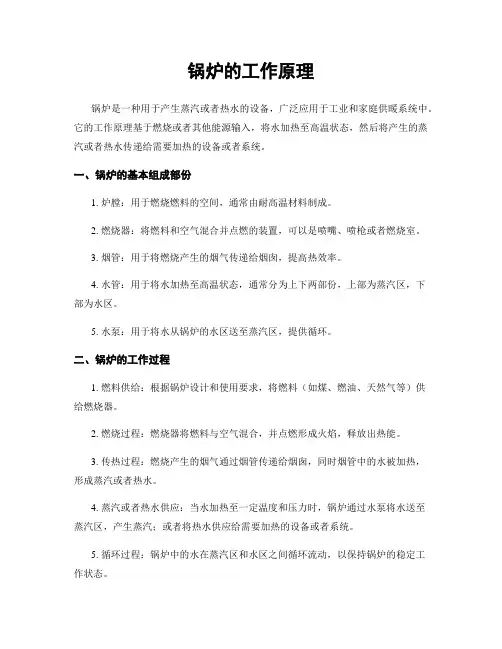

锅炉的工作原理锅炉是一种用于产生蒸汽或者热水的设备，广泛应用于工业和家庭供暖系统中。
它的工作原理基于燃烧或者其他能源输入，将水加热至高温状态，然后将产生的蒸汽或者热水传递给需要加热的设备或者系统。
一、锅炉的基本组成部份1. 炉膛：用于燃烧燃料的空间，通常由耐高温材料制成。
2. 燃烧器：将燃料和空气混合并点燃的装置，可以是喷嘴、喷枪或者燃烧室。
3. 烟管：用于将燃烧产生的烟气传递给烟囱，提高热效率。
4. 水管：用于将水加热至高温状态，通常分为上下两部份，上部为蒸汽区，下部为水区。
5. 水泵：用于将水从锅炉的水区送至蒸汽区，提供循环。
二、锅炉的工作过程1. 燃料供给：根据锅炉设计和使用要求，将燃料（如煤、燃油、天然气等）供给燃烧器。
2. 燃烧过程：燃烧器将燃料与空气混合，并点燃形成火焰，释放出热能。
3. 传热过程：燃烧产生的烟气通过烟管传递给烟囱，同时烟管中的水被加热，形成蒸汽或者热水。
4. 蒸汽或者热水供应：当水加热至一定温度和压力时，锅炉通过水泵将水送至蒸汽区，产生蒸汽；或者将热水供应给需要加热的设备或者系统。
5. 循环过程：锅炉中的水在蒸汽区和水区之间循环流动，以保持锅炉的稳定工作状态。
6. 温度和压力控制：锅炉配备了温度和压力传感器以及控制系统，用于监测和调节锅炉的工作参数，以确保安全和高效运行。
三、锅炉的分类根据不同的工作原理和应用需求，锅炉可以分为多种类型，常见的包括以下几种：1. 水管锅炉：将水加热至蒸汽或者热水状态的锅炉，通过水管传递热能。
2. 烟管锅炉：将燃烧产生的烟气通过烟管传递热能的锅炉，通常用于工业领域。
3. 循环流化床锅炉：利用循环流化床技术将固体燃料与空气混合燃烧的锅炉，具有高效燃烧和低排放的特点。
4. 沸水锅炉：将水加热至沸腾状态的锅炉，适合于供暖系统和工业加热需求。
5. 燃气锅炉：使用天然气或者液化石油气等燃料的锅炉，具有清洁、高效的特点。
四、锅炉的应用领域锅炉广泛应用于以下领域：1. 工业：用于工业生产过程中的加热、蒸汽动力、供暖等。

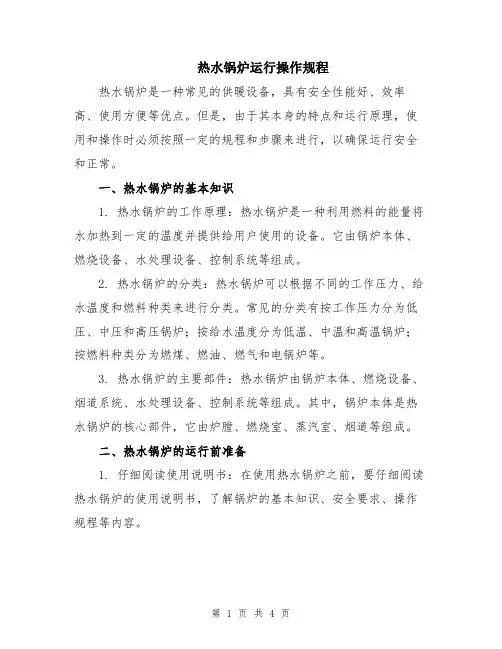

热水锅炉运行操作规程热水锅炉是一种常见的供暖设备，具有安全性能好、效率高、使用方便等优点。
但是，由于其本身的特点和运行原理，使用和操作时必须按照一定的规程和步骤来进行，以确保运行安全和正常。
一、热水锅炉的基本知识1. 热水锅炉的工作原理：热水锅炉是一种利用燃料的能量将水加热到一定的温度并提供给用户使用的设备。
它由锅炉本体、燃烧设备、水处理设备、控制系统等组成。
2. 热水锅炉的分类：热水锅炉可以根据不同的工作压力、给水温度和燃料种类来进行分类。
常见的分类有按工作压力分为低压、中压和高压锅炉；按给水温度分为低温、中温和高温锅炉；按燃料种类分为燃煤、燃油、燃气和电锅炉等。
3. 热水锅炉的主要部件：热水锅炉由锅炉本体、燃烧设备、烟道系统、水处理设备、控制系统等组成。
其中，锅炉本体是热水锅炉的核心部件，它由炉膛、燃烧室、蒸汽室、烟道等组成。
二、热水锅炉的运行前准备1. 仔细阅读使用说明书：在使用热水锅炉之前，要仔细阅读热水锅炉的使用说明书，了解锅炉的基本知识、安全要求、操作规程等内容。
2. 检查热水锅炉的各部件：在使用前要对热水锅炉的各部件进行检查，确保无异常。
特别是检查燃烧设备、水处理设备和控制系统等关键部件的工作状态和安全性能。
3. 清洗和排放：在使用前，应对热水锅炉进行清洗和排放工作，清除锅炉内的杂质和污垢，确保水质清洁和循环畅通。
三、热水锅炉的运行操作规程1. 燃烧设备操作（1）点火：首先，打开燃烧器和燃烧器之间的进风门，并打开燃烧器的点火装置。
然后，点火并观察燃烧器的燃烧情况，确保燃烧稳定和燃烧效率高。
（2）调整火力：根据实际需要和锅炉的工作状态，适时调整燃烧器的火力大小。
要保持燃烧器的火焰稳定和锅炉的供水温度在设定范围内。
（3）监控燃烧情况：在锅炉的运行过程中，要定期检查和监控燃烧器的燃烧情况，包括燃烧器的火焰形态、燃烧器和炉膛的温度等。
2. 锅炉水处理（1）添加水处理剂：在使用过程中，要定期检查和添加水处理剂，以保证水质稳定和水循环畅通。

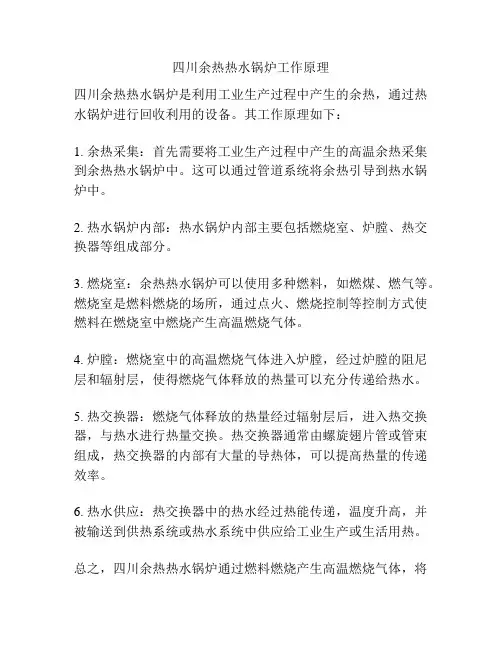

四川余热热水锅炉工作原理
四川余热热水锅炉是利用工业生产过程中产生的余热，通过热水锅炉进行回收利用的设备。
其工作原理如下：
1. 余热采集：首先需要将工业生产过程中产生的高温余热采集到余热热水锅炉中。
这可以通过管道系统将余热引导到热水锅炉中。
2. 热水锅炉内部：热水锅炉内部主要包括燃烧室、炉膛、热交换器等组成部分。
3. 燃烧室：余热热水锅炉可以使用多种燃料，如燃煤、燃气等。
燃烧室是燃料燃烧的场所，通过点火、燃烧控制等控制方式使燃料在燃烧室中燃烧产生高温燃烧气体。
4. 炉膛：燃烧室中的高温燃烧气体进入炉膛，经过炉膛的阻尼层和辐射层，使得燃烧气体释放的热量可以充分传递给热水。
5. 热交换器：燃烧气体释放的热量经过辐射层后，进入热交换器，与热水进行热量交换。
热交换器通常由螺旋翅片管或管束组成，热交换器的内部有大量的导热体，可以提高热量的传递效率。
6. 热水供应：热交换器中的热水经过热能传递，温度升高，并被输送到供热系统或热水系统中供应给工业生产或生活用热。
总之，四川余热热水锅炉通过燃料燃烧产生高温燃烧气体，将
其释放的热量通过热交换器与热水进行热量交换，将热水供应给工业或生活系统，实现余热回收利用。

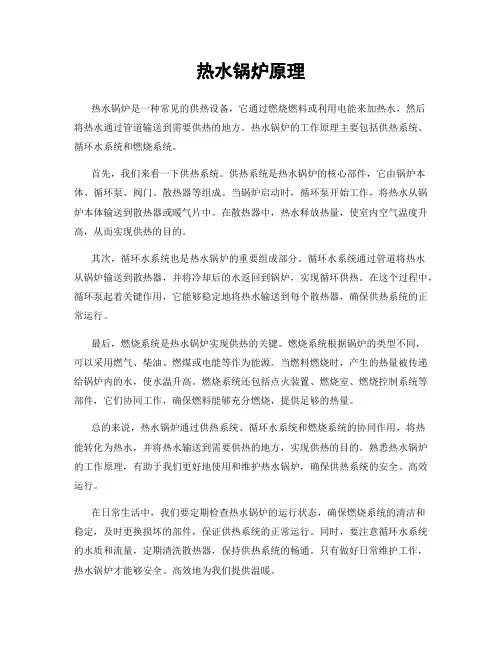

热水锅炉原理热水锅炉是一种常见的供热设备，它通过燃烧燃料或利用电能来加热水，然后将热水通过管道输送到需要供热的地方。
热水锅炉的工作原理主要包括供热系统、循环水系统和燃烧系统。
首先，我们来看一下供热系统。
供热系统是热水锅炉的核心部件，它由锅炉本体、循环泵、阀门、散热器等组成。
当锅炉启动时，循环泵开始工作，将热水从锅炉本体输送到散热器或暖气片中。
在散热器中，热水释放热量，使室内空气温度升高，从而实现供热的目的。
其次，循环水系统也是热水锅炉的重要组成部分。
循环水系统通过管道将热水从锅炉输送到散热器，并将冷却后的水返回到锅炉，实现循环供热。
在这个过程中，循环泵起着关键作用，它能够稳定地将热水输送到每个散热器，确保供热系统的正常运行。
最后，燃烧系统是热水锅炉实现供热的关键。
燃烧系统根据锅炉的类型不同，可以采用燃气、柴油、燃煤或电能等作为能源。
当燃料燃烧时，产生的热量被传递给锅炉内的水，使水温升高。
燃烧系统还包括点火装置、燃烧室、燃烧控制系统等部件，它们协同工作，确保燃料能够充分燃烧，提供足够的热量。
总的来说，热水锅炉通过供热系统、循环水系统和燃烧系统的协同作用，将热能转化为热水，并将热水输送到需要供热的地方，实现供热的目的。
熟悉热水锅炉的工作原理，有助于我们更好地使用和维护热水锅炉，确保供热系统的安全、高效运行。
在日常生活中，我们要定期检查热水锅炉的运行状态，确保燃烧系统的清洁和稳定，及时更换损坏的部件，保证供热系统的正常运行。
同时，要注意循环水系统的水质和流量，定期清洗散热器，保持供热系统的畅通。
只有做好日常维护工作，热水锅炉才能够安全、高效地为我们提供温暖。
锅炉结构及工作原理一、引言锅炉是一种用于产生蒸汽或热水的设备，广泛应用于工业生产和居民生活中。
本文将详细介绍锅炉的结构和工作原理，以帮助读者更好地理解锅炉的运行机制。
二、锅炉结构1. 锅炉外壳锅炉外壳是锅炉的主体部分，一般由钢板焊接而成。
外壳具有良好的密封性能，能够承受锅炉内部高温和高压的工作环境。
2. 炉膛炉膛是锅炉燃烧的空间，燃料在炉膛中燃烧产生热能。
炉膛通常由耐火材料构成，能够承受高温和化学腐蚀。
3. 烟道系统烟道系统包括烟囱、烟管和烟气净化设备等。
烟道的主要作用是排出燃烧产生的废气，并通过烟气净化设备净化废气中的污染物。
4. 水循环系统水循环系统由给水系统、蒸汽系统和循环水系统组成。
给水系统负责将水送入锅炉，蒸汽系统负责将产生的蒸汽输送到需要的地方，循环水系统负责将冷却后的水重新送入锅炉进行循环。
5. 控制系统控制系统是锅炉的大脑，负责监测和控制锅炉的运行状态。
控制系统包括自动控制设备、仪表和传感器等，能够实时监测锅炉的压力、温度和流量等参数，并根据设定值进行自动调节。
三、锅炉工作原理1. 燃料燃烧锅炉的燃料可以是固体、液体或气体。
燃料在炉膛中燃烧产生热能，同时产生燃烧产物，如二氧化碳、水蒸气和氮氧化物等。
2. 热能传递燃烧产生的热能通过炉膛的壁面传递给水，使水受热转化为蒸汽或热水。
热能传递的方式主要有辐射传热、对流传热和传导传热。
3. 蒸汽产生当水受热达到沸腾温度时，水中的液态水转化为蒸汽。
蒸汽的产生与锅炉的压力有关，一般情况下，锅炉的压力越高，水的沸点就越高，产生的蒸汽也越多。
4. 蒸汽输送产生的蒸汽通过蒸汽系统输送到需要的地方，如发电机、加热设备或工业生产设备等。
蒸汽输送过程中需要注意控制蒸汽的压力和温度，以确保蒸汽的安全和稳定输送。
5. 循环冷却在锅炉工作过程中，燃烧产生的烟气通过烟道排出，同时锅炉内的水也会受热转化为蒸汽。
为了保证锅炉的正常运行，需要将蒸汽冷却后重新送入锅炉进行循环，以保持锅炉的水平衡。
引言：燃气真空热水锅炉是一种常见的暖气设备，通过燃烧燃气产生热量，再利用真空吸热原理将热量传递到系统中。
本文将详细介绍燃气真空热水锅炉的工作原理，包括燃烧过程、真空吸热原理和系统组成结构等。
概述：正文内容：一、燃烧过程1.燃气供应系统2.点火过程3.燃气燃烧过程4.燃烧产物处理二、真空吸热原理1.真空吸热原理概述2.真空吸热原理的应用3.真空系统组成4.真空泵的工作原理5.真空泵的维护和保养三、热传递系统1.热交换器的选择2.热传递管道的设计3.热能储存系统4.热传递系统的稳定性控制5.热传递系统的优化和改进四、控制系统1.控制系统的组成2.温度控制原理3.压力控制原理4.流量控制原理5.控制系统的集成和优化五、系统组成结构1.锅炉容器设计2.水箱和水泵系统3.阀门和管道布置4.安全保护装置5.烟囱排放系统总结：燃气真空热水锅炉通过燃气燃烧产生热量，然后利用真空吸热原理将热量传递给系统供暖。
燃烧过程、真空吸热原理、热传递系统、控制系统和系统组成结构是其工作原理的关键要素。
对于燃气真空热水锅炉的深入了解，有助于提高其运行效率和安全性。
未来的发展将继续致力于提高燃烧效果、优化热传递系统和控制系统，并增强安全保护装置的功能，以满足日益增长的供暖需求。
引言概述：燃气真空热水锅炉是一种利用燃气作为燃料，在真空环境下产生热水的设备。
该锅炉具有高效节能、环保安全等优点，因此在各个行业中得到广泛应用。
本文将详细介绍燃气真空热水锅炉的工作原理，分为引言概述、正文内容和总结三个部分。
正文内容：一、真空环境下的工作原理1.真空泵的工作原理：真空泵作为锅炉的关键部件之一，通过抽取锅炉内部空气，使锅炉工作在真空环境下。
2.真空阀的作用：真空阀用于控制锅炉内的真空度，使其保持在适宜的范围内。
3.真空度的重要性：真空度的高低直接影响锅炉的热效率和工作稳定性，因此其控制非常重要。
二、燃气的供给与燃烧1.燃气供给系统：燃气供给系统是燃气真空热水锅炉的关键组成部分，包括燃气管道、燃气调节阀等设备。
锅炉结构及工作原理一、引言锅炉是一种能将水加热转化为蒸汽或热水的设备，广泛应用于工业生产、供暖和发电等领域。
本文将详细介绍锅炉的结构和工作原理。
二、锅炉结构1. 锅炉壳体：锅炉壳体是锅炉的主要承压部件，一般由钢板焊接而成，具有足够的强度和刚度来承受压力。
壳体内部设有水腔和燃烧室等部分。
2. 燃烧系统：燃烧系统由燃烧器、燃烧室和燃烧控制装置组成。
燃烧器负责将燃料喷入燃烧室，并与空气混合进行燃烧。
燃烧控制装置能够根据需要调节燃料和空气的比例，以控制燃烧过程。
3. 加热表面：加热表面是锅炉中起到传热作用的部分，通常采用水管或火管形式。
水管锅炉的加热表面由许多水管组成，而火管锅炉的加热表面则由火管构成。
通过加热表面，燃烧产生的热量能够传递给水，使水温升高。
4. 冷凝器：冷凝器主要用于回收锅炉排出的烟气中的热量，将烟气中的水蒸汽冷凝成水，从而提高锅炉的热效率。
三、锅炉工作原理1. 水循环系统：锅炉中的水循环系统是锅炉正常工作的基础。
当锅炉启动时，水泵将水从锅炉下部的水腔中抽出，通过加热表面吸收热量后，再经过冷凝器冷却，最后回到锅炉中的水腔。
这样形成了一个闭合的水循环系统。
2. 燃烧过程：燃烧器将燃料和空气混合后喷入燃烧室，燃料在燃烧室中燃烧产生高温烟气。
烟气通过加热表面时，热量传递给水，使水蒸发成蒸汽或加热成热水。
3. 蒸汽系统：在蒸汽锅炉中，产生的蒸汽通过蒸汽管道输送到需要蒸汽的设备或工艺中。
蒸汽在设备中发挥作用后，会冷凝成水，再经过水泵回到锅炉中进行再次加热循环。
4. 控制系统：锅炉的工作需要进行各种参数的监测和控制。
控制系统能够监测锅炉的水位、压力、温度等参数，并根据需要调节燃料和空气的供给量，以保证锅炉的安全稳定运行。
四、锅炉的应用领域1. 工业生产：锅炉广泛应用于各种工业生产过程中，如化工、纺织、食品加工等行业。
锅炉能够提供热能，满足工业生产中的加热、蒸汽动力等需求。
2. 供暖系统：锅炉作为供暖系统的核心设备，能够将热水或蒸汽输送到建筑物中，为室内提供舒适的温度。
1
细雨飘摇ing，知识分享，文档创作
燃气真空热水锅炉主要结构及功能有哪些？
答：燃气真空热水锅炉主要结构及功能如下：
真空锅炉的工作原理：利用水在低压情况下沸点低的特性，快速加热封密的炉体内
填装的热媒水，使热媒水沸腾蒸发出高温水蒸汽，水蒸汽凝结在换热管上加热换热管内
的冷水，达到供应热水的目的。
真空锅炉启动后，燃料（燃油或燃气）燃烧产生的大量热能传递给炉内的热媒体，
使炉水在炉内蒸发成蒸汽，这些蒸汽与热交换器在真空室内进行热交换后，凝结成水再
回到热媒中继续吸热，依此往复进行。
真空锅炉的结构：
真空热水锅炉的下半部结构与普通锅炉一样：
1、燃烧室；
2、传热管组成，其下半部装有热媒水（炉水）；
3、上部为真空汽室；
4、其中插入了热交换器（一般为直管型或者U型)；
5、传感器（仪表）；
6、燃烧器；
7、就地控制箱（带显示屏）；
8、换热器；（可以按要求配置，1路换热；2路换热，4路换热)。
锅炉结构及工作原理一、引言锅炉是一种将燃料燃烧产生的热能转化为蒸汽或热水的设备，广泛应用于工业、农业、建筑等领域。
了解锅炉的结构和工作原理对于正确使用和维护锅炉至关重要。
本文将详细介绍锅炉的结构和工作原理。
二、锅炉结构1. 锅炉壳体：锅炉壳体是锅炉的主体部分，通常由钢板焊接而成。
壳体内部包含燃烧室、炉膛、水冷壁、过热器等组件。
2. 燃烧系统：燃烧系统由燃烧器、燃烧室和燃烧控制系统组成。
燃烧器负责将燃料与空气混合并点燃，燃烧室提供燃烧的空间，燃烧控制系统控制燃烧过程的稳定性和效率。
3. 水循环系统：水循环系统包括给水系统、蒸汽系统和排污系统。
给水系统负责将水供给锅炉，蒸汽系统负责收集和输送蒸汽，排污系统负责排放锅炉废水。
4. 辅助设备：锅炉还配备了一些辅助设备，如风机、除尘器、给水泵、循环泵等。
这些设备的作用是提供所需的空气、水和电力等资源，确保锅炉正常运行。
三、锅炉工作原理1. 燃烧过程：燃料经过燃烧器与空气混合后，在燃烧室内点燃。
燃烧产生的高温烟气通过炉膛和水冷壁，将水加热为蒸汽。
2. 蒸汽产生：水在锅炉内部循环，通过给水系统进入锅炉。
热能将水加热至沸点，产生蒸汽。
蒸汽在锅炉内部积聚，通过蒸汽系统输送到需要的地方。
3. 能量转移：燃烧产生的热能通过炉膛和水冷壁将水加热为蒸汽。
过热器进一步加热蒸汽，提高其温度和压力。
蒸汽被输送到需要的地方，释放热能。
4. 排污处理：锅炉废水通过排污系统排放。
废水中的杂质和污染物经过处理，以确保环境的安全和清洁。
四、案例分析以某工业企业的锅炉为例，该锅炉采用燃煤方式进行燃烧。
燃煤过程中，燃烧器将煤粉与空气混合，形成可燃气体。
煤粉燃烧产生的高温烟气经过炉膛和水冷壁，将水加热为蒸汽。
蒸汽通过蒸汽系统输送到生产线，为生产提供动力。
该锅炉的结构包括壳体、燃烧系统、水循环系统和辅助设备。
壳体由钢板焊接而成，具有良好的密封性和强度。
燃烧系统包括燃烧器、燃烧室和燃烧控制系统，确保燃烧过程的稳定性和效率。
热水锅炉运行流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!热水锅炉运行流程一、准备工作阶段。
在准备热水锅炉运行之前，需要进行一系列的准备工作。
热水锅炉原理图热水锅炉是一种常见的供暖设备，它通过燃烧燃料将水加热，然后将热水输送到供暖系统中，为建筑物提供热水和暖气。
热水锅炉原理图是指热水锅炉的工作原理和结构示意图，通过图示可以清晰地了解热水锅炉的工作原理和各部件的功能。
下面我们将从热水锅炉的结构和工作原理两个方面来介绍热水锅炉原理图。
首先，让我们来看一下热水锅炉的结构。
热水锅炉通常由炉体、燃烧系统、水循环系统、控制系统和安全保护系统等部分组成。
炉体是燃烧燃料的地方，它通常由炉膛、燃烧室和烟道组成。
燃烧系统包括点火系统、燃料供给系统和烟气处理系统，它们共同完成燃料的燃烧工作。
水循环系统由水箱、水泵、阀门和管道等组成，它负责将热水输送到供暖系统中。
控制系统用于监控和调节热水锅炉的工作状态，确保其安全、高效地运行。
安全保护系统包括压力保护装置、温度保护装置和燃气泄漏报警装置等，它们能够在热水锅炉出现异常情况时及时采取保护措施，确保使用安全。
其次，我们来了解一下热水锅炉的工作原理。
热水锅炉的工作原理主要包括燃烧系统工作原理和水循环系统工作原理两个方面。
燃烧系统的工作原理是将燃料（如煤、油、气等）燃烧产生的热能传递给热水，燃烧系统首先点燃燃料，然后通过燃烧室将燃料完全燃烧，产生大量热能。
水循环系统的工作原理是将热水从炉体输送到供暖系统中，水循环系统首先通过水泵将冷水从水箱中抽入炉体，然后在炉体中受热变成热水，最后通过管道输送到供暖系统中。
综上所述，热水锅炉原理图是热水锅炉的工作原理和结构示意图，通过图示可以清晰地了解热水锅炉的工作原理和各部件的功能。
热水锅炉的结构主要包括炉体、燃烧系统、水循环系统、控制系统和安全保护系统等部分。
热水锅炉的工作原理主要包括燃烧系统工作原理和水循环系统工作原理两个方面。
熟悉热水锅炉的结构和工作原理有助于我们更好地使用和维护热水锅炉，确保其安全、高效地运行。
热水锅炉操作规程前言热水锅炉是一种重要的加热设备，广泛应用于工业、民用和商业等领域。
为保障热水锅炉的安全高效运行，本文将对热水锅炉的操作规程进行详细介绍。
热水锅炉基本知识热水锅炉组成热水锅炉由锅炉本体、燃烧系统、水处理系统和安全控制系统四个部分组成。
•锅炉本体：包括锅筒、烟道、炉膛和回转室等组成部分。
•燃烧系统：包括燃烧器、点火器、燃料输送系统等组成部分。
•水处理系统：包括给水总管、水处理设备、循环泵等组成部分。
•安全控制系统：包括压力控制器、限位器、水位控制器、烟气温度控制器等组成部分。
热水锅炉工作原理热水锅炉的工作原理是利用燃烧器将燃料（如天然气、柴油等）燃烧产生的热能传导到锅炉本体，进而将水加热成为热水，再通过循环泵将热水输送到需要加热的区域。
热水锅炉的工作过程中，需要注意以下几点：•燃烧过程要保持充分，烟气排放要达到标准。
•增加循环泵的工作效率，提高循环水流量。
•避免水位过高或过低，严格按照水位控制范围操作。
•保障锅炉房内通风，避免一氧化碳中毒。
操作规程运行准备•检查锅炉本体、燃烧系统、水处理系统和安全控制系统是否完好无损。
•检查燃料储存量是否充足。
•清理锅炉房内的杂物，保证通风畅通。
启动热水锅炉•按照操作指南打开燃烧器、点火器等开关。
•观察是否出现火焰，是否燃烧充分。
•根据实际需要设定锅炉工作压力和温度。
•根据实际需要设定水位控制系统。
正常运行•检查燃烧效果，保证烟气排放达标。
•检查水位控制范围，避免水位过高或过低。
•操作员要时刻留意压力、温度和水位变化，及时作出调整。
•定期清洗锅炉本体和烟道，保持清洁。
关闭热水锅炉•按照操作指南关闭燃烧器、点火器等开关。
•检查水位是否达标，排放残余热水。
•清洗锅炉本体和烟道。
•关闭配电箱开关，断开电源。
安全注意事项•锅炉房内应保持良好通风条件，避免一氧化碳中毒。
•烟道温度过高时，应及时排除故障。
•水位过低时，应及时补水。
•锅炉本体和燃烧器应经常清洗，保证工作效率和安全运行。
详解热水锅炉的主要组成部分以及运行工作过程
本文转自河南太康银晨锅炉厂
热水锅炉的构成以及工作过程：
热水锅炉有主要部件和辅助设备两大部分组成。
大型热水锅炉的主要部件有；
1，炉膛：保证燃料燃尽，并以辐射换热的方式使高温烟气冷却至一定的温度后流出炉膛。
2.燃烧设备：将燃料和热水所需空气送入炉膛，并保证燃料温度着火，燃烧完全。
3，锅筒：储存热水的容器，并于受热面管件及下降管等组成水循环回路。
4，水冷壁：是热水锅炉的辐射受热面，吸收炉膛内高温烟气的辐射热，加热工质，并起到包含炉墙的作用。
5，对流管束：是热水锅炉的主要对流受热面，与流出炉膛的热烟气进行对流热交换，以此来加热工质。
6，省煤器：是利用热水锅炉尾部烟气的热量加热回水，以降低排烟温度，提高锅炉的热效率。
7，空气预热器：利用锅炉尾部烟气的热力来加热燃烧用的空气，有利于燃料的着火和燃烧，并能有效的减少热损失。
8，炉墙构架：炉墙度锅炉起着密封和保护的作用。
构架就是支撑和固定锅炉各个部件并保持其相对位置的机构件。
大型热水锅炉的辅助设备主要有：
1，燃料供应系统：储存和运输燃料，供给锅炉燃烧。
例如卧式链条燃煤热水锅炉的上煤机，燃油热水锅炉的重油轻油燃烧机，燃气热水锅炉的天然气、煤气燃烧器等都属于锅炉的燃料供应系统。
2，制粉系统：对于燃用煤粉的锅炉，依靠制粉系统将燃料磨制成煤粉，输送至锅炉燃烧。
3，送风装置：依靠鼓风机将空气送入空气预热器加热后送入炉膛或者直接将空气送入炉膛与燃料混合燃烧。
4，引风装置，依靠引风机和烟囱将锅炉排出的烟气送入大气;
5，热水循环系统：依靠热水循环泵把在采暖系统中冷却的回水送入锅炉再进行二次加热。
6，补给水系统：把经过水处理的水送入锅炉，以补充采暖系统中水的流失。
7，除灰除渣系统：从锅炉中去除燃料燃烧后产生的灰渣。
8，除尘设备：去除锅炉排出烟气中的飞灰，减少对环境的污染。
9，安全附件：保证锅炉安全运行所需的各种附件。
包括安全阀，水位计，排污装置以及报警和连锁保护装置等（压力表通常用于蒸汽锅炉）。
10.自动控制装置:自动检测、程序控制、自动调节以保证锅炉在最经济的状态下运行。
下面讲解热水锅炉的工作过程：
以卧式双锅筒热水锅炉为例子，煤自煤斗进入连续转动的链条炉排上，随着炉排由前向后移动，于此同时，煤在锅炉内被加热，着火，燃烧，直至燃尽。
空气由鼓风机通过风道分仓送至炉排下部，根据煤在炉排上燃烧时的各个阶段对空气需要量的不同，各个风仓进入的空气量也不同。
煤燃烧后产生的火焰以及高温烟气在炉膛内通过辐射热交换，把热量传递给炉膛周围的水冷壁，提高了水冷壁的管内额工质温度，并使烟气温度降低，随后烟气进入冷却室，与冷却室周围的水冷壁进行辐射换热。
此后烟气依次冲刷第一和第二对流管束，经由除尘器，引风机和烟囱排入大气。
从热用户来的回水由热水循环泵送入上锅筒，分成几个循环回路（前、左、右水冷壁及对流管束）被加热，热水由上锅筒顶部送往用热用户。
河南太康银晨锅炉有限公司是国内首批获得锅炉资质的厂家之一，并且是河南省省级定点锅炉企业。
本厂生产的锅炉种类齐全，主要锅炉产品：
燃煤热水锅炉，燃油热水锅炉，燃气热水锅炉，常压热水锅炉。
质量可靠，价格合理，高效节能，且产品终身保修。
欢迎访问河南太康银晨锅炉厂。
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
