专题10 电路与欧姆定律2021年和2022年重庆市中考物理模拟试题汇编一．选择题（共25小题）1．（2022•永川区模拟）电烤箱是厨房常见的一种烹饪电器，先闭合其中一个开关，只有电阻R发热对食物进行烘烤；再闭合另一个开关，电烤箱内的小灯泡发光，可以观察食物的烘烤情况。
如图所示的电路设计符合要求的是（）A．B．C．D．2．（2022•沙坪坝区校级一模）小欣使用了一种可以自动加湿的电风扇。
空气湿度下降到一定程度时，湿度开关S1自动闭合，加湿系统自动运行；断开总开关S2，风扇和加湿系统同时不工作。
下列图中电路符合的是（）A．B．C．D．3．（2022•忠县校级模拟）以下是小佳同学关于电学知识的部分笔记，其中记录错误的是（）A．金属导体中自由电子定向移动的方向与电流方向相反B．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引C．电源是把其他形式的能转化为电能的装置D．在电源内部，电流方向是从电源负极到电源正极4．（2022•沙坪坝区校级模拟）学校安装了人脸识别测温系统，如图。
电源开关S1闭合后，若红外测温感知体温正常，开关S2闭合；若人脸识别通过，开关S3闭合；当体温正常且人脸识别通过时，闸门自动打开。
选项中的电路设计符合要求的是（）A．B．C．D．5．（2022•大渡口区校级模拟）如图所示，小芳戴着一款电加热眼罩，适当使用可以缓解眼部疲劳。
它有两个发热电阻R1、R2，只闭合开关S时，R1发热；S、S1都闭合时，R1、R2都发热；断开开关S，眼罩停止发热。
如图所示是根据上述电路特点设计的四个简化模拟电路图，其中正确的是（）A．B．C．D．6．（2022•重庆模拟）如题图甲为某可调亮度台灯，图乙为其用于调光的电位器结构图。
abc 是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。
下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将ab接入电路，顺时针转动旋钮时灯泡变亮D．若只将bc接入电路，顺时针转动旋钮时灯泡变暗7．（2021•渝中区模拟）如图，某中学的物理课外活动组在容器中加入果汁，然后将铜片和锌片插入果汁中，这样就制成了一个水果电池。

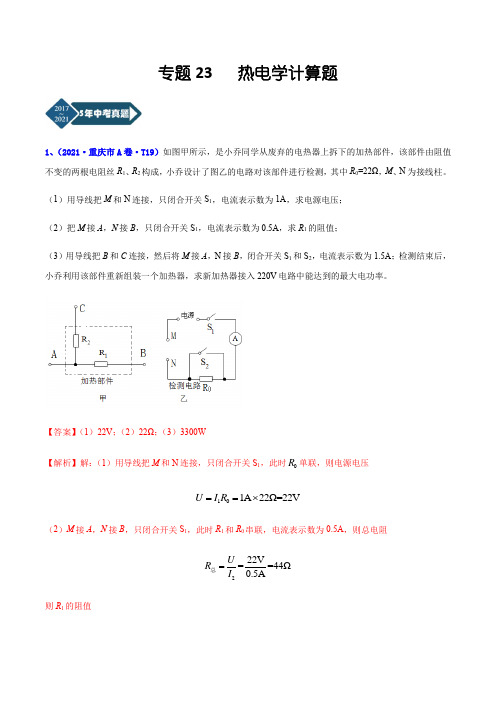

专题23 热电学计算题1、（2021·重庆市A 卷·T19）如图甲所示，是小乔同学从废弃的电热器上拆下的加热部件，该部件由阻值不变的两根电阻丝R 1、R 2构成，小乔设计了图乙的电路对该部件进行检测，其中R 0=22Ω，M 、N 为接线柱。
（1）用导线把M 和N 连接，只闭合开关S 1，电流表示数为1A ，求电源电压； （2）把M 接A ，N 接B ，只闭合开关S 1，电流表示数为0.5A ，求R 1的阻值；（3）用导线把B 和C 连接，然后将M 接A ，N 接B ，闭合开关S 1和S 2，电流表示数为1.5A ；检测结束后，小乔利用该部件重新组装一个加热器，求新加热器接入220V 电路中能达到的最大电功率。
【答案】（1）22V ；（2）22Ω；（3）3300W【解析】解：（1）用导线把M 和N 连接，只闭合开关S 1，此时0R 单联，则电源电压101A 22Ω=22V U I R ==⨯（2）M 接A ，N 接B ，只闭合开关S 1，此时R 1和R 0串联，电流表示数为0.5A ，则总电阻222V==44Ω0.5AU R I =总 则R 1的阻值01=44Ω22Ω=22ΩR R R =--总（3）用导线把B 和C 连接，然后将M 接A ，N 接B ，闭合开关S 1和S 2，此时1R 和2R 并联，0R 被短接，电流表示数为1.5A ，则此时的总电阻'322V 44===Ω1.5A 3U R I 总 当1R 和2R 并联时总电功率最大，最大电功率为()220'220V ===3300W 44Ω3U P R 总答：（1）电源电压是22V ； （2）R 1的阻值是22Ω；（3）新加热器接入220V 电路中能达到的最大电功率是3300W 。
2、（2021·重庆市A 卷·T20）如图甲所示，小勇同学设计了一个汽车落水安全装置并进行了试验，在汽车的四个门板外侧分别安装一个气囊，气囊的触发由图乙所示电路中a 、b 间的电压来控制，压敏电阻R 1水平安装在汽车底部A 处，R 1的阻值随其表面水的压力的变化如图丙所示。

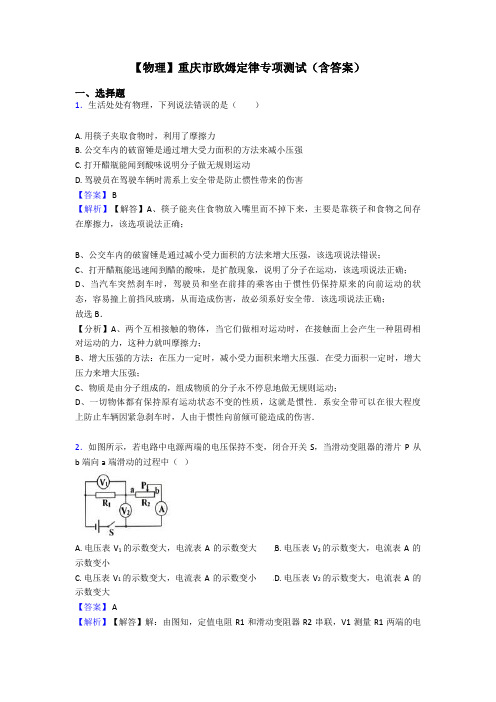

【物理】重庆市欧姆定律专项测试（含答案）一、选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

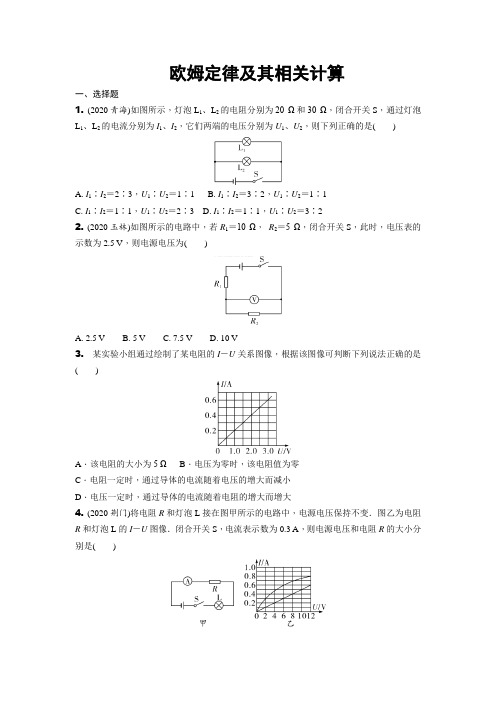

欧姆定律及其相关计算一、选择题1.(2020青海)如图所示，灯泡L1、L2的电阻分别为20 Ω和30 Ω，闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是()A. I1∶I2＝2∶3，U1∶U2＝1∶1B. I1∶I2＝3∶2，U1∶U2＝1∶1C. I1∶I2＝1∶1，U1∶U2＝2∶3D. I1∶I2＝1∶1，U1∶U2＝3∶22.(2020玉林)如图所示的电路中，若R1＝10 Ω，R2＝5 Ω，闭合开关S，此时，电压表的示数为2.5 V，则电源电压为()A. 2.5 VB. 5 VC. 7.5 VD. 10 V3.某实验小组通过绘制了某电阻的I－U关系图像，根据该图像可判断下列说法正确的是()A．该电阻的大小为5 Ω B．电压为零时，该电阻值为零C．电阻一定时，通过导体的电流随着电压的增大而减小D．电压一定时，通过导体的电流随着电阻的增大而增大4.(2020荆门)将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变．图乙为电阻R和灯泡L的I－U图像．闭合开关S，电流表示数为0.3 A，则电源电压和电阻R的大小分别是()A. 8 V 6.67 ΩB. 12 V20 ΩC. 8 V20 ΩD. 12 V10 Ω5.(2020镇江)测温模拟电路如图甲所示，温度表由量程为3 V的电压表改装而成，电源电压U为6 V，R的阻值为40 Ω，热敏电阻的阻值R t随温度t变化的关系如图乙所示，则当开关S闭合后()第5题图A. 电路可测量的最高温度为50 ℃B. 温度表的0 ℃应标在电压表零刻度处C. 若增大U，电路可测量的最高温度将增大D. 若U增大3 V，R增大45 Ω，电路可测量的最高温度将增大6. (2020 衡阳改编)如图所示电路中，电源电压恒为6 V，电流表量程为0～0.6 A，电压表量程为0～15 V，滑动变阻器R2规格为“50 Ω0.5 A”．滑片P在中点时，电流表示数为0.2 A ，电压表示数为5 V．下列说法中正确的有()A. 定值电阻R1的阻值为10 ΩB. 如果出现电压表示数为6 V，可能是R1断路C. 滑动变阻器阻值可调节范围为7 Ω～50 ΩD. R2的功率占电路总功率的比值最小时，电流表示数为0.6 A7.(2020黔东南州)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确．．．的是()第7题图A. 电源电压是9 VB. 定值电阻R的阻值是6 ΩC. 滑动变阻器的阻值范围是0～18 ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V二、填空题8. (2020临沂)某导体两端电压为6 V时，通过它的电流为0.4 A；当该导体两端电压为3 V 时，通过它的电流为________A；当该导体两端电压为0 V时，它的电阻为________Ω.9. (2020科研测试六)定值电阻R1＝10 Ω、R2＝20 Ω，把它们串联起来接到电压为12 V的电源上，闭合开关后电路中的电流为________A，R2两端的电压为________V.10. (2020广安)如图甲所示的电路，当开关闭合后，电流表a、b的指针偏转均如图乙所示，则通过L2的电流为________A，灯泡L1和L2的电阻之比是________．第10题图11.(2020宿迁)如图所示电路中电源电压恒定，定值电阻R1＝20 Ω，只闭合开关S1，电流表示数为0.3 A，则电源电压为________V；同时用合开关S1、S2，电流表示数为0.5 A，则R2的阻值为________Ω.第11题图12. (2020科研测试四)如图所示电路中，先闭合开关S1，电流表和的示数都是0.3 A．再闭合S2，电流表的示数为0.5 A，电压表示数为6 V．当开关全闭合时，经过电阻R1的电流为________A，R2的阻值为________Ω.第12题图13.(2020广元)如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙＝4∶1，则R1∶R2＝________；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲∶I乙＝________．第13题图14. (2020娄底)如图所示的电路中，电源电压为13.5 V，调节滑动变阻器滑片P从最右端b移动到最左端a.电流表示数由0.18 A变为0.54 A，则定值电阻R0＝________Ω，滑片位于b点时电压表示数为________V.第14题图三、论述计算题15. (2020长沙改编)在如图所示的电路中，电源电压可以调节．调节电源电压为4 V，闭合开关S，电流表、的示数分别为1.2 A和0.8 A.(1)求此时通过电阻R2的电流；(2)求电阻R2的阻值．第15题图16.(2020黔东南州)如图所示电源电压保持不变，R1＝R2＝R3＝20 Ω，当S1、S2都断开，电流表示数是0.3 A，求：(1)电源电压；(2)S1、S2都闭合时，电流表示数是多少？第16题图17. (2019衡阳)如图所示电路中，已知电源电压U＝12 V保持不变，电阻R3＝8 Ω，闭合开关S，电压表的示数为8 V. 求：(1)电流表的示数．(2)R1与R2阻值之和．(3)根据已知条件，你还能求出什么物理量？并求出该物理量的值．第17题图参考答案1. B 【解析】由题图可知，灯泡L 1和L 2并联，由并联电路的电压规律可知，灯泡L 1和L 2两端的电压相等，并且等于电源电压，故U 1∶U 2＝1∶1；I 1∶I 2＝U 1R 1∶U 2R 2＝R 2∶R 1＝30Ω ∶20 Ω＝3∶2，B 正确．故选B.2. C 【解析】由电路图可知，电阻R 1与R 2串联，电压表测R 2两端电压，电路中的电流I ＝U 2R 2＝2.5 V 5 Ω＝0.5 A ，电源电压U ＝I (R 1＋R 2)＝0.5 A ×(10 Ω＋5 Ω)＝7.5 V ，C 正确．故选C.3. A4. C 【解析】图甲电路图，闭合开关S ，电阻R 和灯泡L 串联，电流表测电路电流，电流表示数为0.3 A ，根据串联电路电流规律，通过电阻R 和灯泡L 的电流I L ＝I R ＝0.3 A ，观察图乙图像，根据定值电阻的图像是一条过原点的直线，可判断乙图中的直线是定值电阻R 的图像，当电路电流是0.3 A 时，此时灯泡L 分压U L ＝2 V, 此时电阻R 分压U R ＝6 V ，根据串联电路电压规律可得U ＝U L ＋U R ＝2 V ＋6 V ＝8 V ，由图像数据，当定值电阻R 两端的电压为4 V 时，对应的电流是0.2 A ，根据I ＝U R ，则定值电阻R 的阻值R ＝U R I ＝4 V0.2 A ＝20 Ω，故ABD 不符合题意，C 符合题意．故选C.5. D 【解析】由题图甲可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻R t 的阻值越大则其分压越大，而其两端电压允许最大值为 3 V ，此时电路电流I ＝U －U tR＝6 V －3 V 40 Ω＝0.075 A ，则热敏电阻R t 的阻值为R t ＝U t I ＝ 3 V0.075 A ＝40 Ω，由题图可知，此时电路可测量的最高温度为30 ℃，A 错误；温度表为0 ℃时，热敏电阻R t 的阻值不为零，故R t 的两端电压不为零，所以温度表的0 ℃不应标在电压表零刻度处，B 错误；由题图乙可知，热敏电阻R t 的阻值越大则可测量的最高温度越大，而增大U 不会改变热敏电阻R t 的两端最大电压，即不会改变允许其接入的最大阻值，C 错误；若U 增大3 V ，R 增大45 Ω，热敏电阻R t 的两端电压允许最大值为3 V ，此时电路电流I ′＝U ′－U t R ′＝9 V －3 V 85 Ω＝685 A ，则热敏电阻R t 的阻值为R t ′＝U t I ＝3 V ×856 A ＝42.5 Ω，热敏电阻R t 的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，D 正确．故选D. 6. C 【解析】R 1两端的电压为U 1＝U －U 2＝6 V －5 V ＝1 V ，电阻R 1的阻值R 1＝U 1I ＝1 V0.2 A ＝5 Ω，A 错误；如果R 1断路，电路中没有电流，电压表读数为0，B 错误；因为电源电压小于电压表的量程，因此滑动变阻器的最大值为50 Ω，因为电路中的最大电流为0.5 A ，R 总＝U I ＝6 V0.5 A＝12 Ω，变阻器的最小值为R min ＝R 总－R 1＝12 Ω－5 Ω＝7 Ω，所以滑动变阻器阻值调节范围是7 Ω～50 Ω，C 正确；如果电流表的示数为0.6 A ，超过了滑动变阻器允许通过的最大电流，D 错误．故选C. 7. C8. 0.2 15 【解析】由I ＝U R 可得，导体的电阻R ＝U I ＝6 V0.4 A ＝15 Ω，当导体两端的电压为3 V 时，通过它的电流I ′＝U ′R ＝3 V15 Ω＝0.2 A ；因为电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以当导体两端电压为0 V 时，导体的电阻仍为15 Ω不变．9. 0.4 8 【解析】由题意可知，两电阻串联，则总电阻R ＝R 1＋R 2＝10 Ω＋20 Ω＝30 Ω，所以电路中的电流I ＝U R ＝12 V 30 Ω＝0.4 A ；根据欧姆定律可得，R 2两端的电压为U 2＝IR 2＝0.4A ×20 Ω＝8 V .10. 1.2 A 4∶1 【解析】由图甲可知，两灯并联，a 表测通过L 1的电流，b 表测干路电流，则b 表示数大于a 表示数，可知a 表使用小量程，示数为0.3 A ，b 表使用大量程，示数为1.5 A ，则通过L 2的电流I 2＝I －I 1＝1.5 A －0.3 A ＝1.2 A ；根据并联分流原理，电流之比等于电阻之比的倒数，可得两灯电阻之比为4∶1.11. 6 30 【解析】只闭合S 1时，只有R 1工作，电流表示数等于通过R 1的电流，故电源电压为U ＝U 1＝I 1R 1＝0.3 A ×20 Ω＝6 V ；同时闭合开关S 1、S 2时，两个电阻并联，电流表测量干路电流，所以通过R 2的电流是I 2＝I －I 1＝0.5 A －0.3 A ＝0.2 A ，所以R 2的电阻是R 2＝U I 2＝6 V0.2 A＝30 Ω.12. 0.3 30 【解析】由电路图知，先闭合S 1时，电流表、测通过R 1的电流，即I 1＝0.3 A ；再闭合S 2时，R 1与R 2并联，电流表测干路电流，即I ＝0.5 A ，电流表测电阻R 1所在支路电流；电压表测电源电压，U ＝6 V ．因并联电路互不影响，所以开关都闭合时，通过R 1的电流为：I 1＝0.3 A ；由并联电路中干路电流关系可知，通过电阻R 2的电流：I 2＝I －I 1＝0.5 A －0.3 A ＝0.2 A ，由I ＝U R 可得，电阻R 2的阻值：R 2＝U I 2＝6 V0.2 A ＝30 Ω.13. 3∶1 3∶4 【解析】当开关S 闭合，甲、乙两表为电压表时，甲电压表测电源电压，乙电压表测R 2两端的电压，因串联电路中总电压等于各分电压之和，则两电阻两端的电压之比为U 1∶U 2＝(U 甲－U 乙)∶U 乙＝(4－1)∶1＝3∶1，因串联电路中各处的电流相等，由I ＝U R 可得，两电阻的阻值之比，R 1∶R 2＝U 1I ∶U 2I ＝U 1∶U 2＝3∶1；当开关S 断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R 2支路的电流，乙电流表测干路电流，因并联电路中各支路两端的电压相等，则两支路的电流之比I 1∶I 2＝U R 1∶UR 2＝R 2∶R 1＝1∶3，因并联电路中干路电流等于各支路电流之和，两电流表的示数之比I甲∶I乙＝I 2∶()I 1＋I 2＝3∶()1＋3＝3∶4.14. 25 9 【解析】当滑片滑到a 点时只有R 0接入电路中，所以其电阻是R 0＝U I 0＝13.5 V0.54 A ＝25 Ω，当滑片滑到b 点时滑动变阻器以最大电阻和R 0串联接入电路中，总电阻是R ＝UI 串＝13.5 V 0.18 A ＝75 Ω，故滑动变阻器的最大电阻是R P max ＝R －R 0＝75 Ω－25 Ω＝50 Ω，故电压表示数为U P ＝I 串R P max ＝0.18 A ×50 Ω＝9 V. 15. 解：(1)由电路图可知，电阻R 1与R 2并联，电流表测干路中的电流，电流表测R 1支路中的电流．通过电阻R 2的电流：I 2＝I －I 1＝1.2 A －0.8 A ＝0.4 A(2)由公式I ＝U R 得R 2的电阻：R 2＝U I 2＝4 V0.4 A＝10 Ω16. 解：(1)当S 1、S 2都断开，R 1、R 2串联，电流表测电路中电流∶I ＝0.3 A R ＝R 1＋R 2＝20 Ω＋20 Ω＝40 Ω 电源电压U ＝IR ＝0.3 A ×40 Ω＝12 V(2)S 1、S 2都闭合时，R 2被短路，R 1、R 3并联，电流表测干路电流 U ＝U 1＝U 3＝12 V ，I 1＝U 1R 1＝12 V 20 Ω＝0.6 A ，I 3＝U 3R 3＝12 V20 Ω＝0.6 A电流表示数I ＝I 1＋I 3＝0.6 A ＋0.6 A ＝1.2 A17. 解：(1)电阻R 1、R 2、R 3串联，电压表测量电阻R 1、R 2的电压，根据串联电路的电压特点，R 3的电压U 3＝U －U 12＝12 V －8 V ＝4 V 电流表的示数I ＝U R ＝U 3R 3＝4 V8 Ω＝0.5 A(2)R 1与R 2阻值之和R 1＋R 2＝U 12I ＝8 V0.5 A ＝16 Ω(3)电路的总功率P ＝UI ＝12 V ×0.5 A ＝6 W 电路总电阻R 总＝R 1＋R 2＋R 3＝16 Ω＋8 Ω＝24 ΩR 3的功率P 3＝U 23R 3＝（4 V ）28 Ω＝2 W。
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。
【物理】重庆市中考物理欧姆定律检测试题（含答案）一、选择题1．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω1A”字样，灯泡L标有“6V6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A. 灯泡L消耗的最小功率是0.24WB. 正常发光时灯丝的电阻是12ΩC. 电路中电流的变化范围是0.11A～0.6AD. 滑动变阻器阻值的变化范围是14Ω～48Ω【答案】A【解析】【解答】灯泡灯丝的电阻P ，代入数据可得R＝6Ω，B不符合题意；考虑到电表示数要求，电流表的示数为I1＝＝0.2A时，电路中电流最小，灯泡L消耗的功率最小，这时P＝I2R＝（0.2A）2×6Ω＝0.24W，A符合题意；当灯泡正常发光时，电路中电流最大，I max＝＝1A，因电流表量程为0~0.6A，所以电路中电流的变化范围是0.2A～0.6A，C不符合题意；当电路中电流最小时，电路中总电阻为R1＝＝60Ω，这时滑动变阻器连入电路的阻值为R01＝R1－R＝60Ω－6Ω＝54Ω，当电路中电流最时大，电路中的总电阻为R2＝＝20Ω，这时滑动变阻器连入电路的阻值为R02＝R2－R＝20Ω－6Ω＝14Ω，当滑动变阻器的阻值在14Ω～54Ω范围内变动时，电压表的示数符合要求，所以滑动变阻器的阻值变化范围为14Ω～54Ω，D不符合题意。
专题16 电与磁1、（2021·重庆市A卷·T4）三峡水电站是世界上规模最大的水电站之一，发电机组是水电站的核心部分，四个装置中符合发电机工作原理的是（）A．B．法拉第的电磁感应现象C．奥斯特实验D．司南【答案】B【解析】发电机是利用电磁感应现象的原理工作的。
A．图中有电源，导体通电后，会受力运动，是电动机的原理图，说明通电导线在磁场中受力的作用，故A 不符合题意；B．图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电磁感应现象，该现象就是发电机的原理，故B符合题意；C．该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故C不符合题意；D．司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故D不符合题意。
故选B。
2、（2021·重庆市B卷·T10）如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时电流计指针发生摆动，这是_______现象，利用这个原理可以制成_______（选填“发电机”或“电动机”）。
【答案】电磁感应发电机【解析】[1][2]导体ab左右运动时，导体切割磁感线运动，所以导体中有感应电流，电流计指针左右摆动，这种现象是电磁感应，利用这个原理可以制作发电机。
3、（2020·重庆市A卷·T4）电让我们的生生活丰富多彩，关于图所示情景说法正确的是（）A．甲图中的通电电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化好机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体【答案】D【解析】A．由图甲可知，电流从螺线管的左侧流入、右侧流出，根据安培定则，用右手握住螺线管，四指指向电流方向，则大拇指指向B端，所以通电螺线管的B端是N极，故A错误；B．手摇发电机工作时，消耗机械能，得到了电能，即工作时把机械能转化为电能，故B错误；C．图丙中，插座的1孔应接地线，使用电器的金属外壳与大地相连，若用电器的外壳万一漏电，电流会通过地线导入大地，可防止触电事故的发生，故C错误；D．测电笔在使用时，手应接触测电笔尾部的金属体，使导线、人体、大地之间形成通路，这样才能正确辨别火线和零线，故D正确。
一、欧姆定律的计算问题难题易错题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。
故D 正确为答案．2．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V ，电压表量程“0～3V”，滑动变阻器规格“20Ω 1A”，灯泡L 标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（ ）A ．电路中电流变化的范围是0A ～0.5AB ．滑动变阻阻值变化的范围是2.5Ω～10ΩC ．灯泡的最小功率是0.45 WD ．该电路的最大功率是1.25W【答案】C【解析】【详解】AB ．当灯泡的电压最大时，即L 2.5V U =，此时电路中的电流大小为L L L 1.25W 0.5A 2.5VP I U === 这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L - 4.5V -2.5V 2.0V U U U ===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为R R 2.0V 4Ω0.5AU R I === 这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A ；由题意可知，滑动变阻器两端的电压最大只能是3V ，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。
一、初中物理欧姆定律的实际应用问题1．如图所示电路中，R 为定值电阻闭合开关后当滑片P 在某两点之间滑动时电流表的示数变化范围是0.5~1.5A ，电压表的示数变化范围是3~6V 小丽通过推算，得出四个结论，错误的是（）A ．变阻器连入电路的电阻变化范围为2~12ΩB ．定值电阻R 的阻值为3ΩC ．实验中R 两端的电压变化范围为2V~4.5VD ．电路消耗的总功率的变化范围约为3.75W~11.25W 【答案】C 【解析】 【分析】根据电路图可知，滑动变阻器与定值电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；滑动变阻器接入电路阻值越大，电路电流越小，电压表示数越大。
【详解】A ．电流表示数变化范围是0.5~1.5A ，电压表的示数变化范围3~6V ，由欧姆定律可知滑动变阻器接入电路的阻值为min min max 3V215AU R I .===Ω滑 max max min 6V1205AU R I .===Ω滑 则变阻器连入电路的阻值变化范围为2Ω~12Ω，故A 正确，A 不符合题意； B ．由欧姆定律得，当电压表示数为3V 时，电源电压V 3V+1.5A U U IR R =+=⨯当电压表示数为6V 时，电源电压V 6V+0.5A U U IR R =+=⨯联立解得3R =Ω ，7.5V U故B 正确，B 不符合题意；C 、当电流表示数为0.5A 时，R 两端的电压1105A 315V U I R ..==⨯Ω=当电流表示数为1.5A 时，R 两端的电压2215A 345V U I R ..==⨯Ω=R 两端的电压变化范围是1.5~4.5V ，故C 错误，C 符合题意； D ．电路消耗的最大电功率==75V 15A=11.25W P UI ..⨯最大最大电路消耗的最小电功率==75V 05A=3.75W P UI ..⨯最小最小则电路消耗的总功率的变化范围约为3.75W~11.25W ，故D 正确，D 不符合题意； 故选C 。
一、欧姆定律的计算问题难题易错题1．如图，电源的电压U 保持6V 不变，R =5Ω，当开关S 闭合前后，通过电灯的电流变化了0.2A ，则灯泡的电阻是（ ）A ．5ΩB ．10ΩC ．15ΩD ．25Ω【答案】B 【解析】 【分析】 【详解】如图所示，当开关S 闭合时，电路中只有电灯，此时电路中的电流为16V =U I R R =灯灯当开关S 未闭合，电灯和电阻R 串联，此时电路中的电流为26V=5ΩU I R R R =++灯灯因为开关S 闭合前后，通过电灯的电流变化了0.2A ，所以126V 6V=0.2A 5ΩI I R R -=-+灯灯解之得R 灯=10Ω。
故选B 。
2．如图电路中，电源电压保持不变。
闭合开关S ，当滑片移到滑动变阻器的b 端时，电压表的示数为8伏，10秒内定值电阻R 1做功为20焦；当滑片P 移到滑动变阻器的中点时，电压表的示数为6伏。
下列结果正确的是（ ）A ．电源电压为12伏B ．滑动变阻器R 的最大阻值为8欧C ．滑片在b 端时，电流表示数为0.75安D ．电路先后两次消耗的总电功率之比为2:3 【答案】AD【解析】 【分析】 【详解】A ．由电路图可知，1R 与滑动变阻器R 串联，电压表测量滑动变阻器两端的电压，从图可知，当滑片滑到b 端时，变阻器接入电路的电阻最大为R 且与电阻1R 串联，滑动变阻器两端电压是max 8V U =，即max 18V b UU I R R R R==⨯=+……① 当滑片在中点时，变阻器接入电路的电阻2CDU 且与1R 串联，这时滑动变阻器两端电压为mid 6V U =，由欧姆定律可得，电路中电流mid 12U I R R =+即mid mid16V222R U R U I R R ==⨯=+……② 联立①②可解得12R R =，12V U =，A 正确；BC ．当滑片移到滑动变阻器的b 端时，电压表的示数是8V ，1R 两端的电压是1R max -12V -8V 4V U U U ===由题知，这时10秒内定值电阻R 1做功为20焦，由W UIt =可得到这时电路中的电流1R 20J0.5A 4V 10sW I U t ===⨯ C 错误；变阻器的最大阻值max 8V16Ω0.5AU R I === B 错误；D ．由上述可知，12R R =，根据2UP R=可得电路先后两次消耗的总功率之比是212mid 1223b R R P U P R R U +=⋅=+ D 正确。
专题14 欧姆定律1、（2021·重庆市B 卷·T18）如图所示的电路中，电源电压恒为3V ，电阻R 2的阻值为30Ω。
当开关S 1闭合，S 2断开时，电流表示数为0.3A ，求：（1）电阻R 1的阻值；（2）当开关S 1、S 2均闭合时，通电10s 电阻R 2产生的热量。
【答案】（1）10Ω；（2）3J【解析】解：（1）当开关S 1闭合、S 2断开时，电路为R 1的简单电路，电流表测通过R 1的电流，电阻R 1的阻值113V =10Ω0.3AU R I == （2）当S 1、S 2均闭合时，R 1与R 2并联，电流表测干路电流，通电10s 电阻R 2产生的热量222(3V)10s=3J 30U Q t R ==⨯Ω答：（1）电阻R 1的阻值是10Ω；（2）当开关S 1、S 2均闭合时，通电10s 电阻R 2产生的热量是3J 。
2、（2020·重庆市A 卷·T11）图中电源电压为6V 并保持不变，定值电限R 为10Ω，滑动变阻器R '标有“20Ω、0.5A”字样，电流表量程为“0~0.6A”。
电压表量程为“0~3V”。
闭合开关，移动滑片P 的过程中，为保证电路元件安全滑动变阻器R '接入电路的最小阻值为_______Ω，定值电阻R 的最大功率为_______W 。
【答案】10 0.9【解析】[1]由电路图可知，R与R'串联，电压表测R两端的电压，电流表测电路中的电流，电压表量程为“0～3V”，所以定值电阻R两端的最高电压为：U R=3V，此时滑动变阻器两端的电压为R R 6V3V3VU U U=-=-=电路中电压表示数最大时，电流最大，此时电路中的最大电流为R3V0.3A 10ΩUIR===滑动变阻器R'接入电路的最小阻值为R3V10Ω0.3AU RI ''=== [2]定值电阻R的最大功率R 3V0.3A0.9WP U I==⨯=3、（2020·重庆市B卷·T18）如图所示，电源电压不变，定值电阻R1阻值为10Ω，定值电阻R2阻值为20Ω，当开关S闭合后，电流表为0.2A。
求：(1)R1两端的电压；(2)在10s内，电流通过R2做的电功。
【答案】(1)2V；(2)8J【解析】(1)由图可知，两电阻串联，由欧姆定律可知，R1两端的电压1110.2A10Ω2VU I R==⨯= (2) R2两端的电压2220.2A20Ω4VU I R==⨯=在10s内，电流通过R2做的电功22V0.2A s 4108JW U I t⨯=⨯==答：(1) R1两端的电压是2V；(2)在10s内，电流通过R2做的电功是8J。
4、（2019·重庆市A卷·T12）图的电路中，电源电压可调，灯L上标有“6V 6 W”的字样，R1的阻值为10Ω，滑动变阻器R2上标有“50Ω 2 A”的字样，两表的量程分别是0~3 A和0~15 V．闭合S1S2S3，调节电源电压使灯L正常发光，则此时通过灯L的电流为______ A．当只闭合开关S2时，移动滑片P，保证电路安全前提下，要求至少有一个电表示数不低于量程的一半，则电源可调的最高电压与最低电压的差值为_________V．【答案】1A 26V【解析】由于灯L上标有“6V 6 W”的字样，所以灯L正常发光时，通过灯L的电流是：6W6VLLPIU===1A；当只闭合开关S2时，R1与R2串联，电压表测量滑动变阻器两端的电压，由于滑动变阻器R2上标有“50Ω 2 A”的字样，所以，电路的最大电流是：I最大=2A，此时，R1的两端有最大电压：U1最大=2A×10Ω=20V；若此时电压表的示数是15V，则滑动变阻器接入电路的阻值是：15V7.52AR==Ω滑，即符合要求，所以，电源电源为最大值，即U最大= U1最大+15V=35V；当滑动变阻器接入最大电阻，且电压表示数为量程的一半时，电路电阻最大，电流最小为7.5V0.15A50=Ω，此时R1的两端有最小电压：U1最小=0.15A×10Ω=1.5V，即电路有最小电压，U最小= 1.5+7.5V=9V，所以，电源可调的最高电压与最低电压的差值是：U最大-U最小=35V-9V=26V．5、（2019·重庆市A卷·T20）图甲的储水容器底有质量0.5 kg，底面积100 cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4 m处的侧壁有排水双控阀门。
控制电路如图乙所示，其电源电压U=12 V，R=10Ω，当电流表示数为0.6 A，且桶底升至阀门所处高度时，阀门才感应排水。
力敏电阻R与它所受压力F的对应关系如下表所示（弹簧均在弹性限度内）。
求：（1）浮桶的重力是多少牛?（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少安?（3）当容器内的水深达到多少来时，双控阀门才打开排水?【答案】（1）5N（2）0.1A（3）0.6m【解析】（1）由于浮桶的质量是0.5 kg，所以浮桶的重力是：G=mg=0.5kg×10N/kg=5N；（2）由表格数据结合电路图知道，力敏电阻所受压力为2N时，力敏电阻的阻值为110Ω，所以，电路的总电阻是：R总=R0 +R=10Ω+110Ω=120Ω，电流表的示数是：12V=0.1A120UIR==Ω总；（3）当电流表示数为0.6A ，且桶底升至阀门所处高度时，阀门才感应排水，此时电路中的总电阻是：12V =0.6AU R I '='总 =20Ω，此时力敏电阻的阻值是：R ′=R 总′-R 0 =20Ω-10Ω=10Ω；由表格数据知道，此时力敏电阻所受压力为15N ，根据物体间力的作用是相互的，所以弹簧给浮桶向下的压力也是15N ，浮桶受到竖直向上的浮力、竖直向下的重力和压力，这三个力平衡，故此时浮桶受到的浮力是：F 浮=G +F =5N+15N=20N ，所以，浮桶排开水的体积是：3320N =110kg /m 10N/kgF V g ρ=⨯⨯浮排水 =2×10-3 m 3 =2000cm 3，则浮桶浸入水中的深度为：3122000cm =100cmV h S =排 =20cm=0.2m ，当电流表示数为0.6A ，且桶底升至阀门所处高度时，阀门才感应排水，所以，此时容器内水的深度是：h =h 1 +h 2 =0.2m+0.4m=0.6m 。
6、（2019·重庆市B 卷·T18）小明同学在伏安法测电阻的实验中:（1）在连接电路时，开关S 应处于_______状态，滑动变阻器的滑片P 应放在电阻最______的位置． （2）小明同学连接了如图甲所示的电路,闭合开关，电流表____示数，电压表____示数．（两空均选填“有”或“无”）（3）他仔细检查电路.发现有一根导线连接错误.请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线．（_________）（4）正确连接电路后,闭合开关,调节滑动变阻器滑片P ，当电压表的示数为2 V 时，观察到电流表示数如图乙所示，他记下数据并算出电阻R 的阻值为_____Ὠ（5）同组小斌同学继续向__（选填“A ”或“B ”）端移动滑片P ，适当增大电阻R 两端的电压，并进行了多次测量计算电阻的平均值从而减小实验误差．【答案】断开 大 无 有 10 A【解析】（1）为了保护电路，在连接电路时，开关应处于断开状态，闭合开关前，应使滑动变阻器的阻值处于最大状态；（2）实验时闭合开关，由于电压表串联在电路中，相当于电路断路，此时电压表测电源电压，所以电压表有示数，而电流表无示数；（3）由图知道，电流表与电表串联了，导致电流表没有示数，应将定值电阻右端接线柱与滑动变阻器左端接线柱之间的导线去掉，将此导线改接在电压表中间接线柱上，电路如下图：（4）在探究“电流与电阻的关系”实验中，移动滑动变阻器滑片P ，使定值电阻R 两端电压为2V 时，由图乙知道，电流表选用小量程，分度值为0.02A ，示数为0.2A ，由欧姆定律知道，此时电阻R 的阻值是：2V 0.2AU R I == =10Ω； （5）由串联分压原理知道，适当增大电阻R 两端的电压，应减小滑动变阻器连入电路中的电阻，所以滑片应向A 端移动，并通过了多次测量计算电阻的平均值从而减小实验误差．7、（2019·重庆市B 卷·T20）如图所示，定值电阻R 1的阻值为10Ὠ，R 2的阻值为30Ὠ，闭合开关后电流表的示数为0.1 A ．求：（1）电源电压；（2）电限R 1在1分钟内产生的热量．【答案】（1）3V （2）54J【解析】（1）由电路图知道，两电阻并联，电流表测量R 2 支路的电流，由于闭合开关后电流表的示数为0.1 A ，由欧姆定律知道，定值电阻R 2 的两端是：U 2 =I 2 R 2 =0.1A×30Ω=3V ；由并联电路的电压特点知道，电源电压是：U =U 2 =3V ；（2）由于并联电路各支路两端的电压相等，电阻R 1 在1分钟内产生的热量是：()221113V 60s 10U Q W t R ===⨯Ω=54J ． 8、（2018·重庆市A 卷·T18）小峻和小薇两位同学在“探究欧姆定律”的实验中，所用器材有：学生电源、电流表、电压表、标有“20 Ω 2 A”的滑动变阻器R ′、开关，导线和定值电阻R 若干．(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整_______．(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)(2)连接电路时，开关必须______；连接完电路后，小薇发现电流表和电压表的位置互换了，如果闭合开关，则_______表(填“电压”或“电流”)的指针可能有明显偏转．(3)排除故障后，他们先探究电流与电压的关系，闭合开关，移动滑片依次测得5组数据，其中第5次实验中电压表的指针如图丙所示，其示数为_______V．他们记录的数据如表1所示，分析数据可以得到的结论是：在电阻一定时，通过导体的电流与导体两端的电压成________比．表1电流与电压关系表2电流与电阻关系(4)他们继续探究电流与电阻的关系，先将电源电压调为6 V，分别换上多个定值电阻进行探究，数据记录如表2所示，老师指出其中一组数据是拼凑的，你认为是第_______组(填实验序号)，理由是实验所用的滑动变阻器的最大阻值太_______(填“大”或“小”)．(5)排除拼凑的数据后，分析数据可以得到的结论是：在______一定时，通过导体的电流与导体的电阻成反比．(6)在不更换滑动变阻器的情况下，可以采取_____(填字母符号)的措施，完成这组拼凑数据所对应的实验测量．A．降低定值电阻两端电压B．降低电源电压C．选用更大阻值的定值电阻【答案】断开电压.2 正 4 小电压 B【解析】解有甲图可以看出电路为R和R 串联，电流表测电路中的电流，电压表测R两端的电压，:向右移动滑动变阻器滑片时,电路中的电流变小即滑动变阻器的值变大，所以连接乙图如下：(2)为保护电路，连接电路时,开关必须断开，如果电流表和电压表的位置互换后，则电压表串联在了电路中，电流表将R短路，因为电压表的内阻很大,所以如果闭合开关,则电压表的指针可能有明显偏转. (3)由丙图可知电压表选择的是小量程，其分度值是0.1V所以其示数为2.2V．通过分析表1数据可以得到的结论是:在电阻一定时,通过导体的电流与导体两端的电压成正比．(4)由4可得电阻两端的电压是3V,又因为电源电压是6V,根据串联电路的电压特点可知滑动变阻器两端的电压也是3V,根据串联电路的分压规律，可知定值电阻阻值和滑动变阻器阻值相等，因此第4组是拼凑的理由是,实验所用的滑动变阻器的最大阻值太小了．(5)分析数据可以得到的结论是:在电压定时,通过导体的电流与导体的电阻成反比．(6)在不更换滑动变阻器的情况下,可以采取降低电压的措施即B(选填字母符号),完成这组拼凑数据所对应的实验测量．9、（2018·重庆市B卷·T6）如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变阻器的滑片P，下列说法正确的是（）A．向右移动滑片P，电流表示数减小，电压表示数增大B．向右移动滑片P，电流表示数增大，电压表示数减小C．向左移动滑片P，电流表示数减小，电压表示数减小D．向左移动滑片P，电流表示数增大，电压表示数增大【答案】A【解析】AB．由电路图可知，灯泡与滑动变阻器串联，电流表串联在电路中，电压表测滑动变阻器两端的电压；向右移动滑片P，接入电路的电阻变大，电路的总电阻变大；根据UIR=可知，电路中的电流变小，即电流表的示数变小；根据U IR=可知，灯泡两端的电压变小，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大，故A正确，B错误；CD．向左移动滑片P，接入电路的电阻变小，电路的总电阻变小；根据UIR=可知，电路中的电流变大，即电流表的示数变大；根据U IR=可知，灯泡两端的电压变大，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小。
