2018-2019学年天津市和平区九年级(上)期末物理试卷(解析版)

天津市和平区九年级（上）期末物理试卷一、选择题（每小题3分，共30分）1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法．下列推测合理又符合事实的是（）A．现象：物体的温度升高了；推测：物体一定吸收了热量B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙2．下列事件中在改变物体内能的方式上与其他三项不同的是（）A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气3．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）A．我国的家庭电路的电压为220VB．家用空气净化器的电功率约为2000WC．半导体收音机的工作电流约为50mAD．实验室用1m长普通铜导线的电阻约为0.05Ω4．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（）A．甲球上的部分质子转移到乙球上B．甲球上的部分电子转移到乙球上C．乙球上的部分电子转移到甲球上D．乙球上的部分原子转移到甲球上5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（）A．发现有人触电时，立即用手把他拉开B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线，手接触笔尾的金属体6．有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．7．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M 可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左侧时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．图中符合这一要求的电路是（）A．B．C．D．8．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析图中，判断出他们实验时所使用的电路图可能是（）U/VI/A3.00.202.50.302.00.401.80.441.50.501.30.54A． B．C．D．9．如图所示的电路中，电电压不变，只闭合开关S1时，电压表只闭合开关S2时，电压表与与的示数之比为3：1，的示数之比为5：3，则R1与R2的电阻之比为（）A．4：3B．1：3C．1：5D．5：910．如图所示的电路中，R为滑动变阻器，R1、R2为定值电阻，且R1＞R2，U为电压恒定的电．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表、、的电流将发生变化，其变化量的绝对值分别为△I、△I1、△I2；电阻R、R1、R2两端的电压也发生变化，其变化量的绝对值分别为△U、△U1、△U2．则下列说法中正确的是（）A．△I=△I1+△I2B．△I1=△I+△I2C．△U=△U1+△U2D．△U1=△U+△U2二、多项选择题(本大题共3小题，每小题3分，共9分）11．下列关于电和磁的说法正确的是（）A．奥斯特实验表明了磁能生电B．电磁铁的磁性强弱与通过其中的电流大小有关C．发电机是将电能转化为机械能的装置D．电动机是根据电线圈在磁场中受力转动的原理制成的12．灯L1标有“12V6W”，灯L2标有“6V6W”，如图所示，两灯串联后接在电压为U的电路中，要保证每个灯泡的实际电压不超过它的额定电压，则（）A．两灯实际功率之比为4：1B．当电压U为18V时，灯L1、L2均正常发光C．灯L2两端电压与电压U之比为1：5 D．电压U的最大值为15V13．如图甲所示电路，电电压不变，R1是定值电阻，R2为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则在滑动变阻器滑片由一端移到另一端的过程中，以下说法不正确的是（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化量的大小为6.75W三、填空题(本大题共6小题，每小题4分，共24分）14．用如图所示的装置可以探究通电螺线管外部磁场的方向．（1）选用小磁针是为了．（2）实验过程中，把电池的正负极位置对调，这样操作是为了研究和是否有关．15．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是Wh；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是W．16．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能J．17．小亮利用两个密闭容器中装有质量相等的空气的装置（如图所示）进行实验，探究“电流产生的热量与哪些因素有关”．（1）在图（乙）中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是．（2）在此实验中电流产生的热量不易观察，都是通过观察比较电流通过电阻丝产生的热量多少．18．空气污染指数（API﹣Air Pollution Inde的英文缩写）是一种反映和评价空气质量的方法，便于直观表征空气质量状况和空气污染的程度．某兴趣小组为了检测空气质量的指数，设计R为气敏电阻，了如图甲所示的检测电路．其电阻的倒数与空气质量指数的关系如图乙所示，=5Ω，当电压表示数为4V时，气敏电阻R的阻值是，已知电电压为12V保持不变，R此时空气质量指数是（API）．19．在如图所示的电路中，已知电电压U和定值电阻的阻值R．（1）若在a、b间接入一个未知电阻R，闭合开关，测得电压表的示数为U，则由已知量和测得量可以推出R的电功率P=．（2）若在a、b间接入一个滑动变阻器，当滑动变阻器的滑片P从一端滑到另一端时，已知电路消耗的总功率的变化量的大小为△P，则电压表示数的变化量|△U|=．四、综合题(本大题共6小题，共37分）20．如图甲是某同学家的水族箱，箱内盛水40L，为了让热带鱼有一个舒适的生活环境，箱内装有一个“220V 200W”的电加热棒给水加热，当水温升到设定值时，加热棒便自动停止工作，待水温自然冷却到一定温度后再次加热，使箱内水温稳定在一定范围之内，水温随时间变化图象如图乙所示．求：=4.2×103J/（g•℃）]（1）水族箱内水吸收的热量；[C水（2）电加热棒给水加热时的效率．21．如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向并标明线圈中电流的方向．22．如图所示，是直流电铃的原理图，请你完成电路连接，使得通电时电铃能够连续发声．23．教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使用．请你在图中连接电路图．24．如图所示，电电压为l0V，且保持不变，已知滑动变阻器的最大阻值为25Ω，定值电阻R为20Ω，小灯泡上标有“6V3W”字样，求：（1）灯泡的电阻和正常工作时的电流各是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器连入电路中的阻值为多大？（3）当S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？25．某实验小组的同学用如图所示的器材测量小灯泡的电功率，并探究小灯泡的亮度与实际功率的关系．已知待测小灯泡的额定电压为3.8V，小灯泡的额定功率估计在1.2W左右．（1）请用笔画出导线完成测小灯泡额定功率时的电路的连接；（2）在虚线框中画出相应的电路图；（3）设计出记录实验数据和现象的表格，并填写测量时需要的电压值．26．小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电与一个电阻值为r的电阻串联而成”，如图所示，老师提供给小明的器材有：一节待测的干电池（电压未知），一个电流表，两个开关，两个已知阻值的定值电阻R1、R2，导线若干．请你帮助小明利用提供的器材设计实验，测量这节干电池内部的电阻r．要求：（1）画出实验电路图；（2）根据你设计的电路写出主要的实验步骤和需测量的物理量；（3）推导出电阻r的数学表达式（用已知量和测量量表示）．27．如图所示，一个最大阻值为RL 的滑动变阻器与一个阻值为R的定值电阻串联在电压恒为U的电路中．（1）求电路消耗的最大功率．（2）请你计算推导出滑动变阻器消耗的电功率最大值PL．（温馨提示：推导过程中需要的物理量请提前设定）天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、选择题（每小题3分，共30分）1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法．下列推测合理又符合事实的是（）A．现象：物体的温度升高了；推测：物体一定吸收了热量B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙【考点】物理学方法．【分析】解决此题应该掌握：①改变内能的两种方式是做功和热传递；②带电体具有吸引轻小物体的性质；③灯泡的亮度取决于实际功率；④掌握分子动理论．【解答】解：A、物体的温度升高了，可能是吸收了热量，也可能是别的物体对它做了功，故A错误；B、带电体具有吸引轻小物体的性质，轻小物体不带电也会被吸引，故B错误；C、闭合电路中的小灯泡不发光，有可能是电流太小，导致小灯泡的功率太小，看不出发光，故C错误；D、墨水扩散到水中，是因为物质的分子间有间隙，分子运动到间隙中的缘故，故D正确；故选：D．2．下列事件中在改变物体内能的方式上与其他三项不同的是（）A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气【考点】热传递改变物体内能．【分析】改变物体内能的方式有两种：做功和热传递．做功的实质是能量转化的过程，即：内能和其他形式能的相互转化．热传递的实质是能量转移的过程，发生热传递的条件是有温度差．【解答】解：ABD、搓手取暖、玩滑梯以及压缩空气都是克服摩擦做功使手的内能增加的；C、放大镜聚光烤焦纸片是通过热传递使纸的内能增加的；显然C选项与其它三个选项改变物体内能的方式不同．故选C．3．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）A．我国的家庭电路的电压为220VB．家用空气净化器的电功率约为2000WC．半导体收音机的工作电流约为50mAD．实验室用1m长普通铜导线的电阻约为0.05Ω【考点】家庭电路工作电压、零线火线的辨别方法；电流的大小；电阻；电功率．【分析】（1）我国的家庭电路的电压为220V；（2）家用空气净化器的电功率并不大，在几百瓦左右；（3）半导体收音机的工作电流很小，远小于1A；（4）根据对实验室导线的电阻作出估测．【解答】解：A、我国的家庭电路的电压为220V，故A与实际相符；B、家用空气净化器的电功率并不大，在几百瓦左右约，不可能达到2000W，故B与实际不符；C、半导体收音机的工作电流很小，在50mA左右，故C与实际相符；D、实验室用1m长普通铜导线的电阻约为0.05Ω左右，故D与实际相符．故选B．4．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（）A．甲球上的部分质子转移到乙球上B．甲球上的部分电子转移到乙球上C．乙球上的部分电子转移到甲球上D．乙球上的部分原子转移到甲球上【考点】物体带电现象．【分析】（1）一般情况下，原子内部原子核上带的正电荷和电子带的负电荷是相等的，整个原子对外不显电性，称为中性；（2）物体带正电，就说明多余正电荷，物体带负电，就说明多余负电荷；带电体接触时，发生转移的是只有电子，也就是负电荷．【解答】解：质子和原子不会发生转移，发生转移的只有电子，或者酸碱盐水溶液中发生转移的是阴阳离子．甲带的是正电，所以甲是缺少电子的，因此在和不带电的乙相互接触的时候，乙的电子会转移给甲，从而乙也缺少了电子，带上了正电．故选C．5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（）A．发现有人触电时，立即用手把他拉开B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线，手接触笔尾的金属体【考点】安全用电原则．【分析】（1）发现有人触电，应立即切断电；（2）正在发光的白炽灯或日光灯是和火线相连接的带电体，湿布是容易导电的物体；（3）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；（4）使用测电笔时，手要接触笔尾的金属体．【解答】解：A、发现有人触电时，应立即切断电或用绝缘体把导线挑开，不能直接用手拉开．此选项错误；B、湿布是容易导电的物体，用湿布擦拭正在发光的白炽灯或其它用电器时，容易引起人体触电．此选项错误；C、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位．此选项错误；D、使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，手不能接触笔尖金属体．此选项正确．故选D．6．有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．【考点】电磁感应．【分析】根据题意可知，发电地板的原理为电磁感应现象，逐个对每个选项中装置的原理进行分析，找出符合题意的选项．【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是电动机的原理图，即通电导体在磁场中受力运动；不合题意；D、该图是探究电磁铁磁性强弱与匝数的关系；不合题意．故选B．7．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M 可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左侧时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．图中符合这一要求的电路是（）A．B．C．D．【考点】串、并联电路的设计．【分析】串联的各电路元件相互影响，不能独立工作，并联的各电路元件互不影响，能独立工作；根据题意判断各电路元件的连接方式，【解答】解：由题可知，当飞机严重左倾时，绿灯亮、电铃响，开关接a，绿灯与电铃接入电路；当飞机严重右倾时，红灯亮、电铃响，开关接b，红灯与电铃接入电路；红灯与绿灯互不影响，能独立工作，它们是并联的，不论开关接a还是接b，电铃都接入电路，因此电铃串联在干路中．故D选项符合要求．故选D．8．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析图中，判断出他们实验时所使用的电路图可能是（）U/VI/A3.00.202.50.302.00.401.80.441.50.501.30.54A． B．C．D．【考点】欧姆定律的应用．【分析】通过表格分析可知，电压表的示数减小时，电流是随着增大，但电压和电流的比值发生改变．【解答】解：AB、根据电路图可知，电压表测电的电压，示数不变，故AB不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C 符合题意；D、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变小时，电流表示数也变小，且比值不变，故D不符合题意．故选C．9．如图所示的电路中，电电压不变，只闭合开关S1时，电压表只闭合开关S2时，电压表与与的示数之比为3：1，的示数之比为5：3，则R1与R2的电阻之比为（）A．4：3B．1：3C．1：5D．5：9【考点】欧姆定律的应用．【分析】只闭合开关S1时，电阻R1与R串联，电压表V1测电电压，电压表V2测电阻R1两端电压；只闭合开关S2时，电阻R2与R串联，电压表V1测电电压，电压表V2测电阻R2两端电压；根据串联电路的电流处处相等的特点和欧姆定律先得出电阻R1与R的比值，再得出电阻R2与R的比值，最后即可得出R1与R2的电阻之比．【解答】解：只闭合开关S1时，电阻R1与R串联，电压表V1测电电压，电压表V2测电阻R1两端电压；因为电压表V1、V2示数之比为3：1，即U：U1=3：1，则U1：U=2：1，根据串联分压原理可知：R1：R=U1：U=2：1，则：R1=2R；只闭合开关S2时，电阻R2与R串联，电压表V1测电电压，电压表V2测电阻R2两端电压；因为电压表V1、V2示数之比为5：3，即U：U2=5：3，则U2：U′=3：2，根据串联分压原理可知：R2：R=U2：U′=3：2，则R2=R；所以，R1：R2=2R：R=4：3．故选A．10．如图所示的电路中，R为滑动变阻器，R1、R2为定值电阻，且R1＞R2，U为电压恒定的电．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表、、的电流将发生变化，其变化量的绝对值分别为△I、△I1、△I2；电阻R、R1、R2两端的电压也发生变化，其变化量的绝对值分别为△U 0、△U 1、△U 2．则下列说法中正确的是（）A ．△I 0=△I 1+△I 2B ．△I 1=△I 0+△I 2【考点】欧姆定律的应用．C ．△U 0=△U 1+△U 2D ．△U 1=△U 0+△U 2【分析】根据电路图可知，R 0、R 2并联后与R 1串联，电流表A 0测量R 0中的电流，电流表A 1测量R 1中的电流（即干路电流），电流表A 2测量R 2中的电流；（1）根据并联电路两端电压相等可知△U 1与△U 2的关系，据此判断AC 选项是否正确；（2）先根据滑片移动的方向确定电路总电阻的变化，然后根据欧姆定律可知干路电流的变化，再根据串联电路电压规律和欧姆定律可知通过R 2电流的变化，最后并联电路电流规律可知△I 0、△I 1、△I 2的关系．【解答】解：根据电路图可知，R 0、R 2并联后与R 1串联，电流表A 0测量R 0中的电流，电流表A 1测量R 1中的电流（即干路电流），电流表A 2测量R 2中的电流；R 0、R 2并联，所以它们的电压始终相等，无论滑片如何移动，△U 0和△U 2的变化量相等，因此△U 0=△U 2；整体可看作串联电路，串联电路中各部分电压之和等于电电压，而电电压不变，因此△U 0=△U 1=△U 2；故CD 错误；因为R 1＞R 2，由△I=可知，△I 1＜△I 2；值电阻当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR 可知，R 1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R 2的电流变大；因为干路电流等于各支路电流之和，通过R 2的电流变大、干路电流变小，所以通过滑动变阻器R 0中的电流变小，并且通过变阻器R 0中的电流减小得更多，则△I 0＞△I 1；综上分析并结合并联电路的电流规律可知：△I 0=△I 1+△I 2．故选A ．二、多项选择题(本大题共3小题，每小题3分，共9分）11．下列关于电和磁的说法正确的是（）A．奥斯特实验表明了磁能生电B．电磁铁的磁性强弱与通过其中的电流大小有关C．发电机是将电能转化为机械能的装置D．电动机是根据电线圈在磁场中受力转动的原理制成的【考点】通电直导线周围的磁场；影响电磁铁磁性强弱的因素；磁场对通电导线的作用；电磁感应．【分析】（1）奥斯特实验证明电流周围存在磁场；（2）电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关；（3）发电机工作时消耗机械能得到电能；（4）电动机是根据通电导体在磁场中受到力的作用的原理制成的．【解答】解：A、奥斯特实验证明电流周围存在磁场，故A错误；B、电磁铁的磁性强弱可以通过改变电流大小控制，故B正确；C、发电机是将机械能转化为电能的装置，故C错误；D、电动机是根据通电导体在磁场中受到力的作用工作的，故D正确．故选BD．12．灯L1标有“12V6W”，灯L2标有“6V6W”，如图所示，两灯串联后接在电压为U的电路中，要保证每个灯泡的实际电压不超过它的额定电压，则（）A．两灯实际功率之比为4：1B．当电压U为18V时，灯L1、L2均正常发光C．灯L2两端电压与电压U之比为1：5D．电压U的最大值为15V【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】（1）已知灯泡的额定电压和额定功率，根据公式I=分别求出两灯泡的额定电流，根据欧姆定律求出电阻；（2）两灯串联后接在电压为U的电路中，通过的最大电流只能是两个灯泡额定电流中最小的，根据灯泡正常发光时的电流和额的电流相等判断两灯泡是否可以同时正常发光，根据串联电路的电流特点和P=I2R判断两灯泡的实际功率之比，再根据欧姆定律得出灯L2两端电压与总电压U之比，最后根据电阻的串联和欧姆定律求出电电压的最大值．【解答】解：（1）根据P=UI 可得，两灯泡的额定电流分别为：I 1===0.5A ，I 2===1A ，由I=可得，两灯泡的电阻分别为：R 1===24Ω，R 2===6Ω；（2）两灯串联后接在电压为U 的电路中，因串联电路中各处的电流相等，且要保证每个灯泡的实际电压不超过它的额定电压，所以，电路中的最大电流I=0.5A ，此时，灯L 1正常发光，灯L 2不能正常发光，即两灯泡不可能同时正常发光，故B 错误；由P=I 2R 可得，两灯泡的实际功率之比：====，故A 正确；因串联电路中总电阻等于各分电阻之和，所以，灯L 2两端电压与电压U 之比：====，故C 正确；电电压的最大值：U=I （R 1+R 2）=0.5A ×（24Ω+6Ω）=15V ，故D 正确．故选ACD ．13．如图甲所示电路，电电压不变，R 1是定值电阻，R 2为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则在滑动变阻器滑片由一端移到另一端的过程中，以下说法不正确的是（）A ．电路总功率的最小值为1.8WB ．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35W D．定值电阻电功率的变化量的大小为6.75W 【考点】电功率的计算；欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当R2接入电路中的电阻为零时，电路中的电流最大，根据图象读出电路中的电流，根据欧姆定律表示出电的电压；当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，根据图象读出电表的示数，根据串联电路的电压特点和欧姆定律表示出电的电压，根据电的电压不变得出等式即可求出R1的阻值，进一步求出电的电压；（2）根据P=UI求出电路的最大和最小电功率，根据P=I2R求出定值电阻电功率的最大和最小总功率，然后求出定值电阻电功率的变化量．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当R2接入电路中的电阻为零时，电路中的电流最大，由图象可知，电路中的最大电流I大=1.2A，由I=可得，电的电压：U=I大R1=1.2A×R1，当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以，电的电压：U=I小R1+U2=0.3A×R1+4.5V，因电的电压不变，所以，1.2A×R1=0.3A×R1+4.5V，解得：R1=5Ω，电的电压U=I大R1=1.2A×5Ω=6V；（2）电路总功率的最小值P小=UI小=6V×0.3A=1.8W，故A正确；电路总功率的最大值P大=UI大=6V×1.2A=7.2W，故B错误；定值电阻电功率的最小值P1小=I小2R1=（0.3A）2×5Ω=0.45W，故C错误；定值电阻电功率的最小值P1大=I大2R1=（1.2A）2×5Ω=7.2W，定值电阻电功率的变化量△P1=P1大﹣P1小=7.2W﹣0.45W=6.75W，故D正确．。

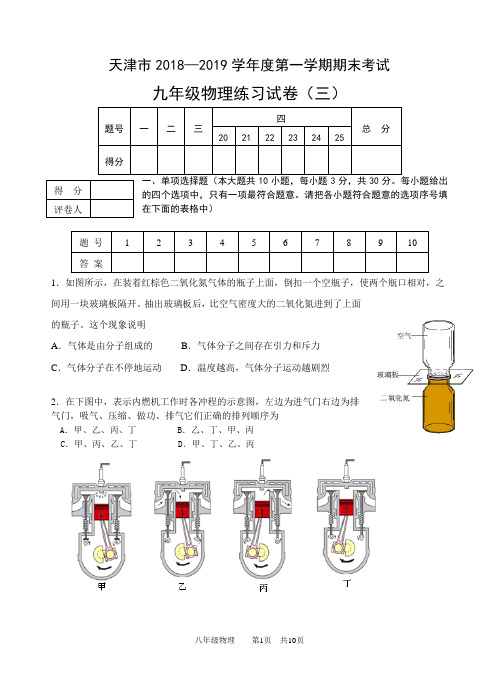

天津市2018—2019学年度第一学期期末考试九年级物理练习试卷（三）一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题给出的四个选项中，只有一项最符合题意。

请把各小题符合题意的选项序号填在下面的表格中）1．如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开。

抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子。

这个现象说明A ．气体是由分子组成的B ．气体分子之间存在引力和斥力C ．气体分子在不停地运动D ．温度越高，气体分子运动越剧烈2．在下图中，表示内燃机工作时各冲程的示意图，左边为进气门右边为排气门，吸气、压缩、做功、排气它们正确的排列顺序为A ．甲、乙、丙、丁B ．乙、丁、甲、丙C ．甲、丙、乙、丁D ．甲、丁、乙、丙3．关于电流的形成，下列说法正确的是 A ．只要导体中的电荷运动，就会形成电流 B ．只有正电荷定向移动，才会形成电流C ．不论是正电荷还是负电荷，只要它们定向移动，都会形成电流D ．只有正、负电荷同时定向移动，才会形成电流4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。

闭合开关S 后，灯L 1、L 2均正常发光。

则 A ．甲是电流表，乙、丙是电压表 B ．甲是电压表，乙、丙是电流表C ．乙是电流表，甲、丙是电压表D ．乙是电压表，甲、丙是电流表5．如图所示的滑动变阻器连入电路的4种接法中，当滑片P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是6．由欧姆定律公式I =RU 变形得R =I U，对此，下列说法中正确的是A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关 7．关于电功率，下列说法正确的中 A ．电功率越大，消耗电能越多 B ．消耗电能越多，电功率大 C ．消耗电能的时间越短，电功率越大 D ．电流1秒内消耗电能越多，电功率越大8．电冰箱使用的是三脚插头，当其工作时，如果接地线断了，则下列判断正确的是 A ．电冰箱消耗的电能会增加 B ．电冰箱不能正常工作 C ．电冰箱的使用寿命会缩短D ．人接触电冰箱的外壳时有可能发生触电事故9．如图所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光。

2018-2019学年天津市部分九年级（上）期末物理试卷一、单项选择题（本大题共10小题，毎小题3分，共30分．毎小题的选项中只有一项最符合题意．对的得3分，选错成不选的得0分，请把各小题最符合题意的选项序号填在下面的表格中）1．如图所示，气球与头发摩擦起电，经检验气球所带的电荷为负电荷，则下列说法正确的是（）A．气球得到了一些电子B．气球失去了一些电子C．头发得到了一些电子D．头发和气球间没有电子转移2．从能量转换的角度看，一台四冲程内燃机在一个循环中，存在着机械能转化为内能过程的是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3．如图所示，提起水平接触水面的玻璃板，需要的力大于玻璃板的重力，说明（）A．分子在运动B．分子非常小C．分子间有引力D．分子间有斥力4．将一根电阻丝剪去一半后，其电阻（）A．变大B．变小C．不变D．无法判断5．图中小磁针静止时，N极指向标注错误的是（）A．B．C．D．6．如图所示事例或实验中，属于内能转化为机械能的是（）A．搓手取暖B．钻木取火C．水蒸汽将软木塞冲出D．下滑时臀部有灼热感7．“珍爱生命，注意安全”是中学生应具备的基本安全意识。

下列关于安全用电的说法正确的是（）A．在户外，不要靠近高压带电体B．用湿布擦拭正在发光的灯泡C．使用测电笔时手不能接触笔尾金属体D．将三脚插头改为两脚插头接在两孔插座上使用8．在图中，电流表能正确直接测量通过灯L1电流的电路是（）A．B．C．D．9．在“比较不同物质吸热的情况”的实验中，用加热时间的长短表示吸收热量的多少，下列研究问题的方法中与之相同的是（）A．探究磁场时，引入“磁感线”的概念B．研究电阻的串、并联时，引入“总电阻”的概念C．保持电压不变，探究通过导体的电流与电阻的关系D．探究电热与哪些因素有关的实验中，通过液体温度变化反映电流产生热量的多少10．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5VC．1.5V 7.5V D．1.5V 6V二、多项选择（本大题共3小题，毎小题3分，共9分，毎小题给出的四个选项中.均有多个选项符合题意，全部选对的得3分.选对但不全的得1分，不选或选的错得0分，请把符合题意的选项序号填在下面的表格中）11．以下内容摘自小明学习“内能”一章时的课堂笔记，其中正确的是（）A．0℃的冰块，其内能为零B．物体温度越高，分子运动越剧烈C．燃料的热值越大，放出的热量越多D．沿海地区昼夜温差比内陆地区小，是由于水的比热容较大12．如图所示的电路中。

2018-2019学年天津市和平区九年级（上）期末物理试卷一、选择题1．下列事实不能作为相应观点的证据的是（）A．尘土飞扬，说明分子是运动的B．电解水得到氢气和氧气，说明分子是可分的C．气体被压缩后体积发生了较大变化，说明气体分子间的距离大D．将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力2．下列事例中，改变物体内能的途径与其他三项不同的是（）A．柴火烧水B．压缩空气发热C．冬天搓手取暖D．钻木取火3．小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。

以下简化电路符合要求的是（）A．B．C．D．4．计算电流通过电风扇产生的热量，下面公式选用正确的是（）A．UIt B．tC．I2Rt D．前面三个都可以5．已知R1：R2＝2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2＝3：2 U1：U2＝1：1B．I1：I2＝3：2 U1：U2＝3：2C．I1：I2＝2：3 U1：U2＝1：1D．I1：I2＝1：1 U1：U2＝2：36．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电。

图中与充电鞋垫的工作原理相同的是（）A．B．C．D．7．如图所示，R是光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻。

闭合开关，逐渐增大光敏电阻的光照强度，各电表示数的变化情况应该是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电流表和电压表示数均变小D．电流表和电压表示数均变大8．研究物理时常常用“控制变量法”、“等效替代法”、“横型法”、“类比法”“等方法”，下面是初中物理中的几个研究案例：①用总电阻表示同一段电路上串朕的两个电阻；②弹簧形変吋具有勢能。

2019-2020学年天津市和平区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小6．如图所示，下列说法不正确的是（）A．该实验用研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12W D．两灯的实际功率之和等于12W9．如图所示的做法符合安全原则的是（ ）A ．同时使用多个大功率用电器 B ．高压线下钓鱼C ．将用电器的金属外壳接地 D ．绝缘皮破损10．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电流表、的示数为I 1、I 2，电压表、的示数U 1、U 2，且U 1＜U 2；当滑片P 向左移动后，电压表、的示数的变化量为△U 1、△U 2．电流表、的示数的变化量为△I 1、△I 2．若不计电表的电阻对电路的影响且电电压恒定，那么，下列判断中正确的是（ ）A ．B ．△U 1＜△U 2C ．△I 1＜△I 2D ．||=||二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W13．如图所示，电电压恒为12V，R=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω三、填空题（本大题共6小题，每小题4分，共24分）14．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙= ．15．扫地机器人是一款能自动清扫的智能家用电器，如图，机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．A工作的最长时间为min．16．如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R 1：R2= ；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙= ．17．李芳家的电能表的盘上标有“300revs/（kW•h）”．她用这个电能表测量某用电器的功率；她把家中的其他用电器都与电断开，仅让这个用电器工作，电能表的转盘在2min内转了30转，则消耗的电能是，这个用电器的功率是．18．两只小灯泡的规格分别为LA （6V 3W）、LB（6V 6W），不考虑温度对灯丝电阻的影响，则它们的电阻之比RA ：RB= ；若将它们串联后接到某电两端，为使它们的电功率都不超过它们的额定功率，则该电电压的最大值为V．19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电电压是，电阻R1的阻值是，电阻R2的阻值是．四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位．20．小明家电热水器的建华地阿奴图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用加热且阻值不变的电热丝．使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示．（1）将初温为20℃的一满箱水加热至设定温度，求水吸收的热量．[水的比热容为4.2×103J/（kg•℃）]（2）若加热用了50min，求电热水器的效率．21．如图所示，灯L标有“6V 3W”字样，电电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？22．（1）请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．（2）在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．（3）请你在图丙所示的继电器上把电连在电路里，使它成为一个电铃．（这样的电铃没有铃碗，通常叫做蜂鸣器．）23．在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0﹣0.6A 0﹣3A）、电压表（0﹣3V 0﹣15V）、开关、电压为4V的电、滑动变阻器、导线若干．（1）请你用笔画线代替导线，将图甲的实物连接完整（要求滑片向左移灯泡变亮），并在虚线框内画出电路图．（2）根据实验中需要测量的物理量，请设计并画出记录实验数据和实验现象的表格；（3）实验过程中，闭合开关，发现小灯泡不亮，电流表没有示数，电压表指针有明显的偏转，分析电路故障的原因可能是．（4）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则可以测出小灯泡正常工作时的电阻是．放在控温容器（可准确调节容器内温度）M内：为毫安表，量程24．如图，一热敏电阻Rr6mA，内阻为几十欧姆；电电压约为3V且保持不变； R为电阻箱（可以读出接入电路中的阻在95℃时阻值为150Ω，在20℃时的阻值约值），最大阻值为999.9Ω；S为开关．已知Rr的阻值．为550Ω．现要求在降温过程中测量在95℃～20℃之间的多个温度下Rr（1）在图中画出连线，完成实验原理电路图；（2）写出主要的实验步骤和需要测量的物理量；阻值的表达式（用已知量和测量量表示）．（3）写出Rr25．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个理想电（电压为E恒定，电阻为0）与一个电阻r的串联（图甲所示）．在如图乙所示电路中，闭合开关S，外电路的电阻（即滑动变阻器连入电路的阻值）为R，请你完成：（即外电路电阻R的功率）；（1）若已知E、I、r，求电的输出功率PR跟电压表示数U之间关系的数学表达式，并据（2）若已知E、r，请推导出电的输出功率PR此求出电的最大输出功率；（滑动变阻器的最大阻值大于r）（3）电的效率η是指电的输出功率和电总功率之比．电的效率高意味着较小的体积或较高的可靠性，以及可以节约能．请求出（2）中当电的输出功率最大时电的效率．2019-2020学年天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【分析】①物体温度升高，内能一定增大；物体内能增加，温度不一定升高；②改变内能有两种方式：做功和热传递；③发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、物体温度升高，内能一定增加．此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．此选项错误．故选B．2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能【考点】做功改变物体内能；分子间的作用力；内燃机的四个冲程．【分析】（1）物体对外做功，内能减小，温度降低；（2）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；（3）分子间既有引力也有斥力；（4）改变物体内能的方式：做功和热传递．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中活塞向上运动时，进气门、排气门都关闭，是内燃机的压缩冲程，故B错误；C、丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C正确；D、丁图中小朋友下滑时，机械能转化为内能，故D错误；故选C．3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A【考点】额定功率；电流的大小；电阻．【分析】根据生活经验及对生活常识的了解，作出合理的估计，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，然后逐一分析各选项并作出判断．【解答】解：A、家用电风扇的额定功率约为50W左右，故A不符合实际；B、液晶电视的额定功率约为150W左右，故B不符合实际；C、家用电水壶额定功率会在1000W左右，正常工作时电阻：R===48.4Ω，故C 不符合实际；D、教室里一盏日光灯额定功率为40W，正常工作电流：I==≈0.18A，故D符合实际．故选D．4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【分析】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明左、右开关和切纸机是串联的．【解答】解：A、左、右开关串联，只有都闭合时，切纸机才能正常工作，符合题意；B、左、右开关并联，闭合任意一个开关，切纸机都能正常工作，不符合题意；C、左开关闭合时，切纸机工作，右开关闭合时，电短路，不符合题意；D、右开关闭合时，电短路，不符合题意．故选A．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【考点】并联电路的电流规律．【分析】这是一个并联电路，A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析．【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．6．如图所示，下列说法不正确的是（）A．该实验用研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理【考点】电磁感应；通电直导线周围的磁场；验电器的原理及使用．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验结合对各自实验装置和原理的了解可做出判断．【解答】解：A、图中有电，是通电导体在磁场中受力，是电动机的原理，故A错误；B、图中所示是验电器，验电器可以检验物体是否带电，故B正确；C、图中是电流的磁效应实验，小磁针转动，说明电流能产生磁场，故C正确；D、该实验是电磁感应实验的装置，能说明发电机的工作原理，故D正确．故选A．7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现1将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大【考点】电路的动态分析．【分析】分析电路的连接方式，判断电流表和电压表测哪个电路元件的电流和电压，进一步根据欧姆定律判断电流和电压的变化．【解答】解：电压表测R下半部分电压，电流表测电路中电流，闭合开关S，将秤盘上增加重物后，滑片下移，电路中总电阻不变，根据I=可知，电路中电流不变，电流表示数不变；电压表测R下半部分电压，由U=IR，电压表所测部分电阻减小，所以电压表示数变小．故选C．8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12W D．两灯的实际功率之和等于12W 【考点】实际功率．【分析】（1）已知额定电压和额定功率，根据R=求得两灯泡的电阻；（2）根据并联电路的电压特点和P=得出灯L1、L2的实际功率，再根据灯泡的亮暗取决于实际功率的大小判断灯泡的亮暗；【解答】解：（1）灯泡L1的电阻R1===24Ω，灯泡L2的电阻R2===6Ω，并联接在6V的电上，灯泡L1的实际功率P实1===1.5W，灯泡L2的实际功率P实2=6W．因为灯泡的亮度取决于实际功率，故灯泡L1比灯泡L2暗，即灯泡L2比灯泡L1亮，故A正确，B错误；（2）两灯的实际功率之和P总=P实1+P实2=1.5W+6W=7.5W．故CD错误．故选A．9．如图所示的做法符合安全原则的是（）A．同时使用多个大功率用电器B．高压线下钓鱼C．将用电器的金属外壳接地D．绝缘皮破损【考点】安全用电原则．【分析】①多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大； ②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电． ③大型用电器的金属外壳一定要接地；④导线的外皮起到绝缘的作用，如果有人接触时，不会发生触电事故． 【解答】解：A 、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故A 错误；B 、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．故B 错误；C 、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故C 正确；D 、使用绝缘皮破损的插头可能使人直接或间接接触火线，有触电危险，故D 错误． 故选C ．10．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电流表、的示数为I 1、I 2，电压表、的示数U 1、U 2，且U 1＜U 2；当滑片P 向左移动后，电压表、的示数的变化量为△U 1、△U 2．电流表、的示数的变化量为△I 1、△I 2．若不计电表的电阻对电路的影响且电电压恒定，那么，下列判断中正确的是（ ）A ．B ．△U 1＜△U 2C ．△I 1＜△I 2D ．||=||【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表V 1测电的电压，电压表V 2测滑动变阻器两端的电压，电流表测电路中的电流．根据串联电路的电压特点和串联电路的电流特点可知，定值电阻R 1两端增大的电压值等于滑动变阻器两端减小的电压值，两电流表的电流值相等，变化的电流值也相等，再结合欧姆定律进行解答． 【解答】解：由电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表V 1测电的电压，电压表V 2测滑动变阻器两端的电压，电流表测电路中的电流．A 、由串联电路中电流处处相等可知，两电流表的示数相等，因为U 1＜U 2，根据欧姆定律I=可知，＜，故A 错误；B 、当滑动变阻器滑片向左移动时，接入电路中的电阻值变小，根据串联电路的分压原理可知，滑动变阻器两端的电压变小，则定值电阻两端的电压变大；因为串联电路中总电压等于各分电压之和，总电压不变，所以定值电阻R 1增大的电压△U 1等于滑动变阻器R 2减小的电压△U 2，即△U 1=△U 2；故B 错误；C 、两电阻串联接入电路，电流处处相等，所以滑片移动后，电流表示数的变化量也相等，即△I 1=△I 2；故C 错误；D 、由BC 知△U 1=△U 2，△I 1=△I 2，所以||=||，故D 正确．故选D ．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分． 11．下列有关磁的说法正确的是（ ） A ．电动机是根据电流的磁效应的原理制成的 B ．发电机是根据电磁感应的原理制成的 C ．磁体之间的相互作用是通过磁场发生的 D ．同名磁极相互吸引，异名磁极相互排斥【考点】发电机的构造和原理；磁极间的相互作用；磁场；直流电动机的原理． 【分析】（1）电动机是根据通电线圈在磁场中受力转到的原理制成的；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，称为电磁感应，发电机就是利用这个原理制成的；（3）磁场是存在的，且磁体间的相互作用就是通过磁场发生的；（4）同名磁极相互排斥，异名磁极相互吸引；【解答】解：A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故A错误；B、发电机是利用电磁感应现象制成的，故B正确；C、磁场是存在的，且磁体间的相互作用就是通过磁场发生的，故C正确；D、磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，故D错误；故选BC．12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W【考点】欧姆定律的应用．【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电两端电压，由图乙所示图象读出电的电压；（2）根据图象读出R2=20Ω时电压表的示数，根据串联电路的电压特点求出当滑动变阻器R2的阻值为20Ω时滑动变阻器两端的电压，根据欧姆定律分别表示出电流，利用串联电路的电流特点建立等式即可求出定值电阻R1的阻值；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大；再根据图象读出当滑动变阻器的滑片P在b端时电压表的示数，利用P=求出电路的最大功率和在b端时定值电阻R1的功率．【解答】解：由图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲知中，当滑片在a端时，只有定值电阻R1接入电路，电压表测电两端电压，由图乙所示图象可知，电电压U=6V，故A正确；（2）由图象可知，当滑动变阻器R2的阻值为20Ω时，电压表的示数为2V，故B不正确；串联电路中总电压等于各分电压之和，所以当滑动变阻器R2的阻值为20Ω时，滑动变阻器两端的电压：U 2=U﹣U1=6V﹣2V=4V，由串联电路特点和欧姆定律可得： =，即： =，解得：R1=10Ω；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大，P大===3.6W，故C正确；当滑动变阻器的滑片P在b端时，电压表的示数为1V，则定值电阻R1的功率：P1===0.1W，故D正确．故选B．13．如图所示，电电压恒为12V，R=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω【考点】欧姆定律的应用．【分析】（1）S闭合，S1、S2都断开，滑动变阻器与L串联．根据滑动变阻器的规格和欧姆定律可知滑动变阻器接入电路的阻值范围；（2）S闭合，S1、S2都断开，滑动变阻器与L串联，根据P=I2R分析灯泡的功率变化范围；（3）S、S1、S2都闭合，滑动变阻器与R并联，要使电路消耗的总功率最小，则滑动变阻器的阻值最大，据此求得流经滑动变阻器的电流，与R的支路上的电流之和为干路上的电流，然后利用P=UI求得电路消耗的总功率最小值；（4）S、S1、S2都闭合，滑动变阻器与R并联，当电路消耗的总功率最大时，根据电流表的量程确定干路中的电流，利用R=求得电路中的总电阻，然后可求滑动变阻器接入电路的阻值．【解答】解：A、S闭合，S1、S2都断开，滑动变阻器与L串联．由P=可得小灯泡电阻RL===12Ω，由P=UI可得小灯泡正常发光时的电流：I===0.5A，当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：R小===12Ω；。

2018-2019学年天津市和平区九年级（上）期中物理试卷一、单选题（本大题共11小题，共33.0分）1.如图所示，2018年4月2日8时15分左右，天宫一号目标飞行器进入大气层，绝大部分器件在进入大气层过程中烧蚀销毁，剩余部分落入南太平洋中部区域。

天宫一号飞行器在这个过程中，下列说法正确的是（）A. 动能和重力势能都增加B. 机械能保持不变C. 内能是通过做功的方式改变的D. 减少的重力势能全部转化成内能2.如图所示，是汽油机工作时的四个冲程，其中属于做功冲程的是（）A. B. C. D.3.将b、c两个轻质小球用绝缘细线悬挂而静止。

现用带正电荷的a球分别靠近b、c两球，发现a、b间排斥，a、c间相互吸引。

则下列说法正确的是（）A. b球原来一定带正电荷，c球原来一定带负电荷B. b球原来一定带正电荷，c球原来可能不带电荷C. b球原来可能带负电荷，c球原来可能不带电D. b、c两球原来可能带同种电荷4.如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A. A中正电荷通过金属棒流向B，A金属箔的张角减小B. A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向AC. 金属棒中瞬间电流的方向从B流向A，B金属箔的张角增大D. B中负电荷通过金属棒流向A，B金属箔的张角增大5.如图所示的电路中，正确的是（）A. B. C. D.6.下列物品，通常情况下属于导体的是（）A. 橡胶棒B. 塑料梳子C. 金属勺子D. 体温计7.如图所示的四个电路图与实物电路对应的是（）A.B.C.D.8.如图，下列说法正确的是（）A. 如图甲的电阻，在电路中可以像滑动变咀器一样改变阻值B. 如图乙，在探究电流与电阻关系时，将ab两点的R由换成时，需要向左移动滑片P的位置C. 如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时，电流变大，音量增大D. 如图丁，油量减少时，滑动变阻器R的阻值变大，油量表的示数变大9.如图所示是一种定时课间音乐播放装置的原理图。

2018——2019学年度上期期末检测物理试题(理化合堂120分钟完卷满分80分)一、选择题（本题共8个小题，每题3分，共24分，每小题给出的四个选项中只有一个最符合题意，选对给3分）1．下列说法中符合生活实际的是（）A．我国家庭电路的电压是110VB．中学生的正常体温约为37℃C．电风扇工作时是把机械能转化为电能D．家用照明电灯的额定功率一般约为800W2．下列四位科学家中，以他的名字命名电阻单位的是（）A．安培B．瓦特C．欧姆D．伏特3．关于物态变化说法中正确的是（）A．春天冰雪消融，这是熔化现象B．秋天的早晨花草树叶上出现露珠，这是汽化现象C．人们常用酒精为高烧病人降温，说明蒸发要放热D．在寒冷的冬天，教室窗玻璃的内表面附有水珠，这是凝华现象4．下列有关温度或内能的说法中，正确的是（）A．物体的温度越高，所含的热量越多B．电热水器工作时把电能转化为内能C．物体内能增大，一定是从外界吸收了热量D．汽油机在做功冲程中把机械能转化为内能5．下列做法，符合安全用电原则的是（）A．家庭电路中,可以用铜丝和铁丝代替保险丝B．家用电器起火时，应该先灭火，然后切断电源C．使用测电笔时，手不能接触测电笔上的金属部分D．家庭电路中,控制灯泡的开关应串联在灯泡与火线之间6．家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。

下列电路中符合要求的是（ ）7. 一根阻值恒定的电阻丝，接入某电路后，每分钟产生的热量是Q ，如果让该电阻丝每分钟产生的热量为4Q ，则下列办法中可行的是（ ） A ．再取3根相同的电阻丝跟它并联 B ．再取3根相同的电阻丝跟它串联C ．将这根电阻丝两端的电压提高为原来的4倍D ．将这根电阻丝两端的电压提高为原来的2倍8. 如图2所示电路中，电源电压为6 V ，电阻R 为10 Ω。

S 闭合 时电阻R 每分钟消耗电能24 J ，灯泡L 的额定功率是0.722W ，若灯泡电阻不变，则灯泡的额定电压为（ ） A ．2 V B ．2.5 V C ．3.8 V D ．4 V 二、填空题（每空1分，共12分）9．在下列物品中：钢尺、玻璃瓶、纸杯、橡皮擦，一般情况下属于导体的是 ；用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，这是 现象。

2018-2019 学年和平九年级期末物理试卷一、选择题1．下列事实不能作为相应观点的证据的是（）A．尘土飞扬，说明分子是运动的B．电解水得到氢气和氧气，说明分子是可分的C．气体被压缩后体积发生了较大变化，说明气体分子间的距离大D．将两个干净平整的铅柱紧压在一起会结合起来，说明分子间存在引力2．下列事例中，改变物体内能的途径与其他三项不同的是（）A ．柴火烧水B ．压缩空气发热C．冬天搓手取暖 D ．钻木取火3．小明家所在的小区安装了自动售水机。

售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。

以下简化电路符合要求的是（）A．B．C．D．4．计算电流通过电风扇产生的热量，下面公式选用正确的是（）A ． UItB ．tC． I 2Rt D ．前面三个都可以5．已知 R1： R2＝ 2： 3，将它们接在如图所示电源电压为12V 的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2＝3：2U1： U2＝1：1B．I1：I2＝3：2U1：U2＝3：2C．I1：I2＝2：3 U1：U2＝1：1D．I1：I2＝1：1U1：U2＝2： 36．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电。

图中与充电鞋垫的工作原理相同的是（）A．B．C．D．7．如图所示， R 是光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻。

闭合开关，逐渐增大光敏电阻的光照强度，各电表示数的变化情况应该是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电流表和电压表示数均变小D．电流表和电压表示数均变大8．研究物理时常常用“控制变量法”、“等效替代法”、“横型法”、“类比法”“等方法”，下面是初中物理中的几个研究案例：① 用总电阻表示同一段电路上串朕的两个电阻；② 弹簧形変吋具有勢能。

天津市2018—2019学年度第一学期期末考试九年级物理练习试卷（二）一、单项选择题（本大题共10小题，每小题3分，共30分。

每小题的选项中只有一项最符合题意。

选对的得3分，选错或不选的得0分。

请把各小题最符合题意的选项序号填在下面的表格中）1．图1所示的物理学家中，人们将其名字命名为能量单位的是2.它们相互渗入约l mm 深。

这个现象表明A ．分子间有引力B ．分子间有斥力C ．分子在做热运动D ．分子热运动与温度有关3．汽油机的一个工作循环中，将机械能转化为内能的冲程是 A ．吸气冲程 B ．压缩冲程C ．做功冲程D ．排气冲程4．下列因素中，对导体电阻大小有决定作用的是 A ．通过导体的电流B ．导体两端的电压C ．导体是否接入电路D ．导体的材料5．某用电器正常工作时通过的电流大约为4 A ，该用电器可能是图2中的6．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么 热。

造成上述现象的主要原因是A ．导线的绝缘外皮隔热B ．导线散热比电阻丝快C ．电炉丝的电阻比导线的电阻大得多D ．通过电炉丝的电流比导线的电流大得多 7．防范触电事故最重要的是要有安全用电意识，下列符合安全用电的做法是 A ．发现有人触电后，立即用手把他拉开 B ．家用电器或电线着火时，迅速用水灭火 C ．更换灯泡、搬动用电器前，不断开电源开关 D ．在照明电路中，电灯的开关接在火线和灯泡之间8．一个标有“220V 440W ”的电热器，当通过它的电流为1.5A 时，它的实际功率A ．小于额定功率B ．等于额定功率C ．大于额定功率D ．无法判断 9．某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图3所示的 电路模型图，你认为可行的是10．如图4所示，电源电压保持不变，闭合开关S ，当滑片P 向下移动时，则A ．电压表的示数变大，灯变暗B ．电流表的示数变小，灯变暗C ．电压表的示数不变，总功率变大D ．电流表的示数变大，总功率变小图4A ．电饭锅B ．计算机C ．节能灯D ．遥控器A B C D图3二、多项选择题（本大题共3小题，每小题3分，共9分。
