八年级科学上册4.2电流的测量同步试题新版浙教版

浙教版八年级上册第四章第二节电流的测量【同步练习】一、选择题1．在如图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则该电路中的电流为（）A．1A B．0．4A C．0．2A D．0．6A2．在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论。

为了进一步探究它们之间的关系，下一步他的操作是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流3．在如图所示的电路中，若A1的读数是0.2A，A2的读数是0.3A，则A的读数是（）A．0.1A B．0.2A C．0.3A D．0.5A4．如图甲所示电路，开关闭合后，两个电流表指针偏转均如图乙所示，则电流表A、A1的示数分别为（）A．2.2A 0.44A B．1.76A 0.44AC．0.44A 0.76A D．2.64A 0.44A5．图（a）所示电路，当闭合开关S后，两个电流表指针偏转均为图（b）所示，则通过电灯L1和L2的电流分别为（）A．1.04A 0.26A B．1.3A 0.26AC．0.26A 1.04AD．0.26A 1.3A6．如图所示，在探究“并联电路的电流规律”时，闭合开关 S 后，电流表 A 的示数是0.4A，A1的示数是 0.1A，则通过小灯泡 L1的电流（）A．0.5A B．0.4A C．0.3A D．0.1A7．如图的电路中，电流表测量的是（）A．通过灯L1的电流 B．通过灯L2的电流C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流8．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L2灯和L3灯电流之和D．电路中的总电流9．如图所示的实物连接图中，电流表A1和A2测量的对象是（）A．A1测灯L1的电流，A2测L2的电流B．A1测灯L2的电流，A2测L1的电流C．A1测灯L1的电流，A2测L1和L2的总电流D．A1测灯L2的电流，A2测L1和L2的总电流10．在图中，要用电流表测出L2中的电流，正确的电路图是A．B．C．D．11．如图所示，电源电压一定。

4.2 电流的测量一、填空题1．学习电流可以类比_________，导体中的电荷向一定方向移动，就会形成_________·电流在物理学中用字母_________表示，其单位是 _________，符号为_________．2．电流的常用单位还有_________ 等，它们之间的换算关系是1 A=__________ ．mA，1 mA= _________μA．3．测量电路中电流的工具是_________，此电路元件符号是_________．4．如图所示是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①___________________________；②___________________________；③_____________________________．5．小红想测量手电筒灯泡中的电流，她准备使用有0~0.6 A和0～3A两个量程的电流表，为了安全，她应先选用_________量程进行试触，发现电流表的指针偏转得很小，为了精确，她应该改用_________量程．二、选择题6．下列用电器中，工作电流为O.1 mA的可能是( )A．半导体收音机B．家庭普通照明灯泡C．家用电冰箱D．液晶显示的电子计算器7．如图所示是一次实验时电流表指针的偏转情况，王强对此作出了四种估计，其中错误的是( )A．若使用“一”和“3”两个接线柱接入电路，则指针所对应的示数为2.3 AB．若使用“一”和“0.6”两个接线柱接入电路，则指针所对应的示数为0.48 AC．若先使用“一”和“3”两个接线柱接入电路，而后使用“一”和“0.6”两个接线柱接入原电路中，则指针所对应的示数不会改变D．电流从电流表的“一”接线柱流出8．在下图所示的四个电路中，电流表能够测灯L1电流的是( )9．在“电流表测电流”的实验中，用电流表测出A、B、C三处的电流分别为I A=0.4 A、I B =0.2 A、I C =0.2 A，在表格中记录数据后，下一步应该做的是( )A．换用不同规格的小灯泡，再测出几组电流值B．整理器材，结束实验C．分析数据，得出结论D. 换用电流表的另一量程，再测出一组电流值10．某同学利用图示电路研究并联电路中电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度，产生这种现象的原因可能是( )A．小灯泡L1发生短路B．小灯泡L2发生短路C．电流表使用的量程小了D．电流表的接线柱接反了11．如图所示，a、b、c,d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线柱与电路中各接线点的连接关系为( )A．M接a，N接b B．M接c,N接d C．M接b，N接a D．M接c、N接c三、综合题12．小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想“串联电路中的电流越来越小，最终减为零”．给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确．(1)画出你设计的电路图.(2)扼要写出你的操作步骤．13．小芸在实验室中用电流表测流过灯泡的电流（估计为0.3A左右）她连接的电路如图所示，请仔细观察这个电路，回答下列问题．(1)小芸能否测出流过灯泡的电流？为什么？(2)开关闭合后，会发生什么现象？(3)在图中的错误导线上打“×”，并加以改正．14．如图所示，图甲是小强用电流表测通过小灯泡电流的实物连接图．(1)请指出图甲中的错误：___________________________；(2)请在图乙中用笔画线表示导线，画出正确的连接方法．15．根据要求，将图中的元件连成电路图．（各元件位置不动）①图甲中灯L1、L2串联，电流表测灯L2的电流；②图乙中灯L1、L2并联，电流表测灯L2的电流．16．为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验．(1)在连接电路时，开关应处于_________状态．(2)小薇先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：____________________________________．(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出I1=0.5A，I2=_________A，I= _________A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：_________．（写出关系式即可）(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：____________________________________．参考答案1．水流电流 I 安培 A2．mA、μA 1000 10003．电流表4. ①通过表盘上的“A”标志可知，这是—个电流表②电流表选择的量程是0~3A③电流表使用的分度值为0.1 A，电流表的示数为1.5A5．0～3A 0～0.6A解析：为了安全，应选用电流表的大量程进行试触，根据指针的偏转情况确定合适的量程．小红选用电流表的大量程试触，发现电流表的指针偏转得很小，为了精确，她应该改用小量程．6．D7．B 解析：若使用“一”和“0.6”两个接线柱接入电路，则指针所对的示数为0. 46A.8．A 解析：只有A图全部符合电流表的使用规则．9．A 解析：实验测出了一组实验数据，因一次测量具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论．故A正确，B、C、D错误．10．C 解析：两只灯泡均发光，说明灯泡没有发生短路，A、B选项错误；电流表的指针正向偏转，说明电流表的正、负接线柱接法正确，D选项错误；电流表指针偏转超过最大刻度，说明电流表使用的量程太小了，C选项正确．11．B 解析：电流表与灯泡串联，且电流从正接线柱流入，从负接线柱流出．12．(1)实验电路图如图所示(2)实验步骤：①根据电路图连接好电路；②闭合开关S，读出电流表的示数I a；③将电流表分别接在b、c处，读出电流表示数I b、I c；④比较I a、I b、I c的大小，得出结论．13．(1)不能测出灯泡的电流，因为电流表没有与灯泡串联．(2)开关闭合后，可能会损坏电流表和电源．(3)如图所示14．(1)电流表并联接入电路了(2)如图所示15．如图所示16．(1)断开 (2)L1开路或电流表开路(3)0.52 1 I=I1+I2(4)用改变电源电压继续实验的方法进行验证（其他答案合理均可）解析：(1)在连接电路的过程中，为避免由于连接过程中出现短路而损坏电路，开关要处于断开状态．(2)灯泡L1不发光，电流表示数为零，说明灯泡L1和电流表所在支路发生开路，可能是灯泡L1开路，如L1接线柱没有接好，L1的灯丝断了，也可能是电流表的接线柱没有接好，等等．本题答案具有开放性，只要答案合理即可．(3)虽然I1+I2的和稍微大于I，但是相差较小，在实验误差存在的情况下，可以得出I=I1+I2的结论．(4)为了验证结论的普遍性，除采取更换不同的灯泡进行实验外，还可以用改变电源电压继续实验的方法进行验证．。

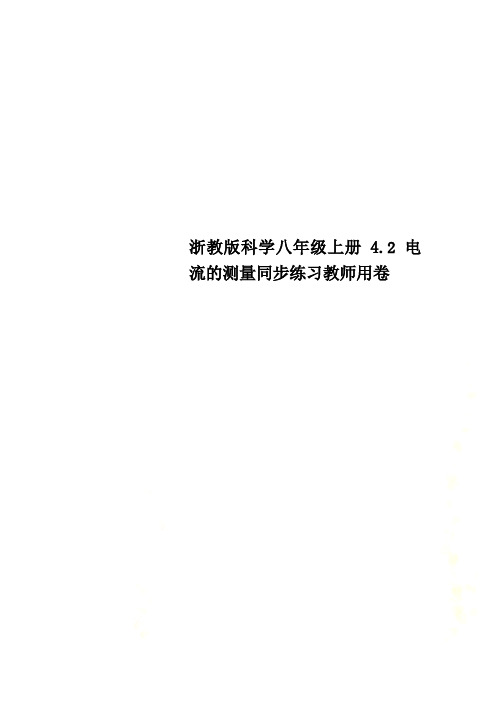

浙教版科学八年级上册 4.2 电流的测量同步练习教师用卷【解答】由电路图可知，待测电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；当滑片向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大，故A错误；由U=IR可知，R1两端的电压变大，即电压表示数变大，故D错误；因待测电阻R1的阻值不变，所以，由x可知，两电表示数之比不变，故B正确、C错误。

故选B。

1.如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A.L l断路B. L2断路C. L1短路D. L2短路【答案】D【解析】【分析】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力。

【解答】电流表的示数变大，电压表的示数变大，则应该是电路中电灯L2局部短路，导致总电阻变小，根据欧姆定律，电路中电流变大；电压表的示数为电源电压值，示数变大。

故选D。

2.关于电流表的使用规则，下列说法中正确的是（）A. 电流表必须和被测电路串联B. 电流表可以和被测灯泡并联C. 电流表的两个量程可任意选择D. 电流表的三个接线柱可任意选两个接入电路中【答案】A【解析】【分析】本题考查电流表的使用规则，电流表使用过程中要按照正确方法操作。

【解答】使用时，电流表要与被测电路串联，电流表有两个量程，一个公共接线柱，另外两个接线柱根据电路中电流的大小进行选择，不可以超过电流表的量程，但为了准确选择合适的量程，无论选择任何一个量程，都必须使用公共接线柱。

故选A。

3.小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。

当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A. A1 示数变大B. A1 示数变小C. A 示数变大D. A 示数变小【答案】C【解析】【分析】闭合开关S和S1时，电路为R1的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A 测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路中的电流特点可知干路电流的变化。

第二节电流的测量【典型例题】解题1. 图中小灯泡发光时，灯丝中自由电子移动方向由A到B，则电流方向是由_______到________，电池____端是正极，_____端是负极。

答案：B，A，C，D精析：电流的方向规定和正电荷定向移动的方向一致。

而自由电子是带负电的，因此其定向移动方向和电流方向相反。

电流是从电源正极流出，负极流进的。

解题2.如图所示，图A中安培表测量灯_____或灯______的电流强度，图B中安培表测量的是______________________的电流强度，图C中安培表测量的是灯______的电流强度。

请在图上标出所用安培表的“＋”“－”接线柱。

答案：L1，L2，干路上，L2精析：电流表和被测电路是串联的，电流从正接线柱进，负接线柱出。

解题3. 在图示电路中，用电流表测量并联电路中通过L2的电流强度，线头M应接在______处，要用电流表测量通过L1和L2的总电流，M应接在______处。

答案：A，F精析：电流表应串联在被测电路中。

解题4. 如图所示电路中叙述正确的是［］答案：BD精析：电流表应串联在被测电路中。

解题5. 如图所示，试将图乙中电路元件照图甲所示电路图连线，连线不要交叉。

【模拟试题】一. 填空题1.金属导体中___________移动形成电流，移动的方向与金属导体中的电流方向___________。

2.图中小灯泡发光时，灯丝中自由电子移动方向由A到B，则电流方向是由_______到________，电池____端是正极，_____端是负极。

3.同一盏灯泡接入电路如图所示，______图中的灯泡较亮，表示通过它的电流产生的多。

4. 250毫安= 安培，2.45×10-3安培= 微安5. 家中照明灯泡工作电流强度是0.27安培，手电筒灯泡工作时电流强度是300毫安，正常工作时__________________的电流强度大。

6.安培表是测量____________的仪器，它应串联在__________中使用，中学实验室用的直流安培表有两个量程，分别是__________和______。

浙教版八年级上册第四章第二节电流的测量【同步练习】一、选择题1．（2023·湖南怀化中考真题）下列图中能够直接测出灯L 1电流的电路是（ ）A ．B ．C ．D ．2．（2023·山东青岛一模）利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验。

单独闭合开关S 1或S 2，电流表示数均为0.2A 。

下列说法错误的是（ ）A ．通过灯泡L 1的电流为0.2AB ．通过灯泡L 2的电流为0.4AC ．两个开关都闭合时，电流表示数为0.4AD ．实验中采用的是同型号的两个灯泡3.如图，当开关S 闭合时，电流表A 1、A 2的示数分别为1.8A 和0.52A ，则通过L 1的电流是A ．0.8AB ．0.16AC ．0.52AD ．1.28A4．（2023·湖南邵阳一模）如图所示，三表1A 、2A 、3A 的示数分别为I 1、I 2、I 3，根据电路，比较各电流表读数的大小（ ）A ．123I I I >>B ．123I I I <<C ．123I I I ==D ．213I I I <<5．如图所示的电路，电源电压恒定不变，同时闭合开关S 1和开关S 2时，两灯都发光，则当断开开关S 2时（ ）A ．电压表V 示数变小，电流表A 1示数变小B ．电压表V 示数变大，灯L 2亮度增强 C.电压表V 示数不变，电流表A 2示数也不变 D.电压表V 示数不变，电流表A 1示数变大6．（2023·广西南宁模拟）如图所示，在探究“并联电路的电流规律”时，闭合开关S 后，电流表A 1的示数是0.2A ，电流表A 2的示数是0.3A ，则电流表A 的示数是（ ）A ．0.2AB ．0.3AC ．0.5AD ．0.4A7．（2023·山西太原一模）如图所示，关于A 、B 、C 三点的电流方向和大小下列说法正确的是（ ）A ．由A 到C ，I A >IB >IC B ．由C 到A ，I C >I B >I A C ．由A 到C ，I A =I B =I CD ．由C 到A ，I A =I B =I C8．（2023·安徽蚌埠一模）在图示电路中，L 1、L 2为两种不同规格的灯泡，闭合开关S 后，下列说法正确的是（ ）A．A3的示数等于A1、A2的示数之和B．A1的示数等于A2、A3的示数之和C．A2的示数等于A1、A3的示数之和D．A1、A2、A3的示数相等9．图甲是李雪同学探究并联电路的电流规律时使用的电路图。

八年级科学：电流的测量班级：__________姓名：__________1.不同的用电器工作电流不一样，下列常见用电器的工作电流值最小的是（）A．家用空调B．普通电饭煲C．笔记本电脑D．电子手表2.使用电流表时，不允许将其直接接在电源两极，是因为这样()A.电路会形成开路B.电源会无法工作C.电流会很小，无法读数D.电流会很大，烧坏电表3.下图中的几种用电器，在家庭电路中正常工作时的电流最接近5A的是（）A.电冰箱B.电视机C.台灯D.电饭煲4.关于电流的概念，下列说法中正确的是（）A.电流表示电荷移动的快慢B.电流强度表示电流的大小C.通过导体横截面的电荷量越多，则导体中的电流就越大D.通电时间越长，则导体中的电流就越小5.如图所示的电路中，关于电流表测量对象，认识正确的是（）A.通过L1的电流B.通过L2的电流C.通过L1与L2的电流之和D.电路连接有错，不能测量6.下列关于金属中电流方向的说法中，正确的是（）A.自由电子定向移动的方向和电流方向相反B.自由电荷定向移动的方向为电流方向C.自由电子实际移动的方向为电流方向D.正电荷实际定向移动的方向为电流的方向7.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时，通过L1的电流变小D.当开关S2断开时，电流表A2的示数变小8.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值9.如图所示的电路中，闭合开关，电流表测量的是（）A.通过灯L l的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流10.某同学正确连接实验电路如图甲所示，闭合开关S后，电流表A1、A2指针偏转都如图乙所示，则下列说法正确的是（）A．通过L1的电流大于通过L2的电流B．通过L1的电流小于通过L2的电流C．通过L1的电流等于通过L2的电流D．无法比较通过L1、L2的电流大小11.如图所示四个电路图中，能正确测量通过L1电流电路是（）A． B． C． D．12.要用电流表测量灯泡L1中的电流，如下面A、B、C、D电路中，接法正确的是（）A． B． C． D．13.如图所示电路，电表a、b都是电流表，由图可知（）A.a测通过L1的电流，b测通过L2的电流B.a测通过干路的电流，b测通过L1的电流C.a测通过干路的电流，b测通过L2的电流D.a测通过L1的电流，b测通过干路的电流14.下列4幅电路图中，电流表能测量L2的电流的是（）A．B．C．D．15.如图所示，当开关S2闭合，在闭合S1前后电流表和示数的变化情况是（）A.变大，不变B.不变，变小C.不变，不变D.变大，变大16．如图所示，在探究“并联电路的电流规律”时，闭合开关 S 后，电流表 A 的示数是 0.4A，A1的示数是 0.1A，则通过小灯泡 L1的电流（）A．0.5A B．0.4A C．0.3A D．0.1A17．如图甲所示电路，开关闭合后，两个电流表指针偏转均如图乙所示，则电流表A、A1的示数分别为（）A．2.2A 0.44AB．1.76A 0.44AC．0.44A 0.76AD．2.64A 0.44A18.如图所示，电路图中电流表A1与A的示数分别如图甲、乙所示，则电流表A2的示数为（）A．1.1A B．0.1A C．0.5AD．1.7A19．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（）A．电流表A1的读数是0.3A B．灯泡L1和L2并联C．电流表A1可以连接“-、0.6”接线柱D．通过灯L1的电流为0.6A20.图（a）所示电路，当闭合开关S后，两个电流表指针偏转均为图（b）所示，则通过电灯L1和L2的电流分别为（）A．1.04A 0.26AB．1.3A 0.26AC．0.26A 1.04AD．0.26A 1.3A21.如图所示的电路中，闭合开关，电流表测量的是（）A．通过灯1L的电流B．通过灯2L的电流C．通过灯1L和灯2L的电流之和D．电源供给电路的总电流22.如图所示是小明在测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡1L的电流C．撤掉导线b，电流表测量的是小灯泡2L的电流D．撤掉导线c，电流表测量的是小灯泡2L的电流23.如图甲是小明在探究并联电路电流规律的实验电路图。

浙教版科学八年级上学期4.2 电流的测量（第1课时）同步练习C卷姓名:________ 班级:________ 成绩:________一、基础题 (共12题；共32分)1. （2分）小科做作业时，电灯突然变暗，其原因可能是（）A . 电灯的实际电压变大B . 电灯的额定电压变小C . 电灯的实际功率变小D . 电灯的额定功率变小2. （2分）下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）A .B .C .D .3. （2分）关于电流表的使用,下列说法不正确的是（）A . 测量电流时，若不知道被测电流的大小，应选择较小量程B . 不允许将电流表直接接在电源的两极上C . 在用电流表测量电路中电流的实验中，将0-0．6安的量程接入电路，而一位同学却按0-3安的量程读数，读得1．4安，则电路中实际电流为0．28安D . 用电流表测电流，必须将电流表串联在被测电路中4. （2分）图中“+”“-”分别表示电表的正负接线柱,可以测量R消耗的电功率的电路图是（）A .B .C .D .5. （2分）在如图中用三只电流表测量电路中的电流，则（）A . A1的示数最大B . A2的示数最大C . A3的示数最大D . 三表示数相同6. （2分）用电流表测量通过灯泡L1的电流，下列正确的是（）A .B .C .D .7. （2分）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A . 1.2A 1.2AB . 0.3A 0.3AC . 1.2A 0.3AD . 1.5A 0.3A8. （2分）一个学生使用电流表时，本应使用“－”和“3”两接线柱，但误将“-”和“0.6”两接线柱接入电路，电流从“0.6”流入，从“－”流出电流表，这样做的结果是（）A . 指针不动B . 指针反向摆动C . 指针摆动的角度小了D . 指针摆动角度太大，电流表可能被烧坏9. （4分）二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A . U变大，I变大B . U变小，I变小C . U变小，I变大D . U变大，I变小10. （2分）关于电流，下列说法中正确的是（）A . 通过导线横截面的电荷量越多，电流越大B . 同一用电器中的电流是一定的C . 电流的符号是ID . 1毫安的电流比1微安的电流弱11. （4分）小明用如图甲所示的电路测量电流，请回答下列问题：（1）电流表应选用________安量程试触。

浙教版科学八年级上册同步测试：第4章第2节电流的测量一、选择题（本大题共10小题，共40.0分）1.如图所示，能直接测量通过灯L1的电流的电路是（）A. B.C. D.2.下列关于电流的说法中，正确的是A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极3.用电流表测量经过小灯泡L1电流时，下列电路图正确的是A. B.C. D.4.如图所示电路，闭合开关，发现两灯都不亮，用一根导线并接在L1两端，发现L1不亮，L2亮；再把导线并接在L2两端，发现两灯都不亮，则电路中出现的故障是（）A. L1开路B. L1短路C. L2开路D. L2短路5.下列用电器正常工作时电流最小的是( )A. 电饭锅B. 电子计算器C. 微波炉D. 电熨斗6.如图所示将几个水果与发光二极管连接起来，二极管便发出了光。

其中的水果相当于电路中的（）A. 导线B. 电源C. 开关D. 用电器7.下列用电器正常工作时电流最小的是A. 电子计算器B. 电风扇C. 电饭煲D. 空调8.如图为通电电路中一段导线内的电荷分布示意图。

●表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向,正确的是( )A. 两种电荷都向左定向移动B. 两种电荷都向右定向移动C. ●不做定向移动，向左定向移动D. ●不做定向移动，向右定向移动9.有0～0.6A和0～3A两个量程的电流表，在某次测量中用了0～0.6A量程测某一电路中的电流，从0～3A量程的刻度盘上发现指针正好指在2.3A的刻度线上，测得实际电流的大小为（）A. 0.43AB. 0.46AC. 0.7AD. 2.3A10.如图所示电路，叙述正确的是（）A. A1测L2的电流B. A2测L2的电流C. A3测量L1和L2的总电流D. A1测量L1和L2的总电流二、填空题（本大题共6小题，共36.0分）11.如图1所示的电路，当开关S闭合后，电流表测量的是通过____（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为____ A。

§4-2电流的测量
1．电荷的移动形成电流。

科学上规定：把移动的方向为电流的方向。

因此金属导体中的电流方向跟自由电子（带电荷）的移动方向。

2．电流的大小用电流强度表示，符号用表示，其国际制单位是。

单位换算：①200毫安=微安=安，②50000微安=毫安=安。

3．测量电流的大小用，在电路中的元件符号表示为。

使用电流表应注意的有：①电流表应与被测电路；②使电流从接线柱流进，接线柱流出；③用法来选择量程，这样可以提高测量的；④不允许不经过而把电流表直接连在电源的两极上。

4．方框内画出对应右图的
电路图：
9．如下图此时电流表的读数为。

如右图电流表示数为
§4-3物质的导电性
1．下列物体，属于导体的是：
①橡皮，②碳棒，③棉花，④食盐水，⑤人体的汗液，⑥金属，⑦烧红的玻璃，
⑧塑料，⑨纯水，⑩大地。

2．导体和绝缘体（有或没有）绝对的界线。

如玻璃通常情况下是，但烧
得发红时就变成了。

3．导体能够导电的原因是导体内部有；金属是最重要的导体，金属导电靠的是，它们带电荷。

绝缘体不容易导体的原因是。

第2节电流的测量（第1课时）同步练习考试这样考题型一电流强度角度1：电流大小和方向1.关于电流的大小与方向，下列说法正确的是 ( )A.电流越大表明导线中自由电荷越多B.通过导线横截面的电荷量越多电流越大C.金属导体中的自由电荷是电子，电子沿电流的反方向运动D.电解液中有电流时，正负离子（正负电荷）都定向移动，方向相反角度2：常见用电器的工作电流2.如图所示，下列家用电器正常工作电流接近250mA的是（）A.电子表B.电风扇C.电视机D.电饭锅题型二电流的测量角度1：电流表及读数3.如图所示，是一电流表的表盘示意图。

（1）电流表的刻度盘上标有字母A，表示。

（2）电流表有个量程，选用“-”和“0.6”两个接线柱时，电流表的分度值为 A，能测量的最大电流为 A。

（3）选用“-”和“3”两个接线柱，图中指针所指示的电流值为A；选用“-”和“0.6”两个接线柱时，图中指针所指示的电流值为A。

角度2:电流表的连接4.如图所示，能直接测量通过灯L2电流的电路是（）A． B． C． D ．角度3：含电流表的电路故障5.用电流表测电路的电流时，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是( )A.电流表的正负接线柱接反了B.待测电阻的电阻丝断了C.线路某处发生了短路D.线路某处发生了断路题型三学科综合6.小松想利用图甲的元件组成并联电路，让电流表测L2电流（通过L2的电流约为0.5A，通过L1的电流约为0.4A），请你帮他查找一下电路的连接方面有什么错误。

+ -L1L2- 0.6 3（1）电流表连接方面的错误有①；②。

（2）在原图上改动，请在要改正的导线上用“×”标出，并正确连接电路。

（3）正确连接电路后，电流表的示数所图乙所示，则通过L2的电流为 A。

题型四拓展创新7.如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则下列连接方法中正确的是（）A.M接a，N接bB.M接d，N接aC.M接c，N接aD.M接d，N接b能力提升训练1.如图所示，在练习使用电流表的实验中，某同学发现电流表0～3A的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（）A.0.3AB.0.32AC.1.5AD.1.6A2.以下电路图中，电流表连接正确的是（）A ． B． C． D．3.如图所示是同学用电流表测电流时指针偏转常见的三种错误情况：（1）发生甲现象的原因是。
